摘要

21世纪以来我国大力扶持农业发展，农业机械化的实现已初见成效，不仅增加了我国的国际竞争力，而且给国家带来可观的经济收入，还能够提高我国的国民经济生产总值。通过这次对秸秆粉碎机整体设计及其各部件的分布设计的论述与诠释，来实现小农机具在国内的推广和广泛的应用。

关键词：农业机械化；秸秆粉碎；设计

Abstract

Since twenty-first Century our country to support agricultural developmentvigorously, implementation has achieved initial success of agricultural machinery,not only to increase the international competitiveness of our country, but alsobring considerable economic income, but also can improve our gross national production. Through the discussion and interpretation of the straw pulverizerdistribution design the overall design and its components, to achieve the farming machine in the domestic promotion and application.
Keywords: agricultural mechanization ;straw crushing; design

目   录

1  设计任务书........................................................
1.1  研究内容和思路................................................
1.1.1  研究内容..................................................
1.1.2  思路......................................................
1.2  主要设计指标..................................................
2  粉碎装置方案的确定................................................
2.1  粉碎机的工作原理..............................................
2.2  粉碎室的形状和宽度............................................
2.2.1  粉碎室形状的选择..........................................
2.3  配套功率的计算及电动机的选择..................................
2.4  锤片速度及转子转速的确定......................................
2.5  理论生产率....................................................
2.6  粉碎室宽度的选择..............................................
2.7  其他装置的确定................................................
3  标准件的选择......................................................
3.1  电机的选择....................................................

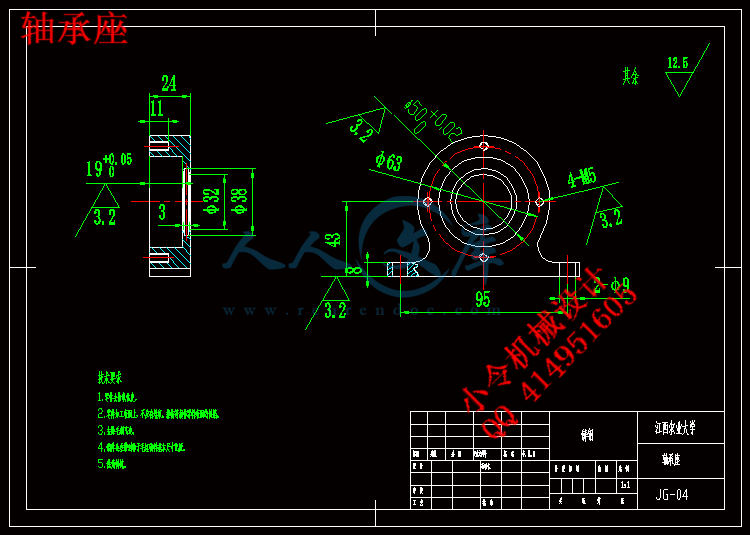

3.2  轴承的选择....................................................
3.3  键的选择......................................................
3.4  螺栓的选择....................................................
3.5  螺母的选择....................................................
3.6  垫片的选择....................................................
4  带的设计计算......................................................
4.1  确定计算功率..................................................
4.2  选择V带带型..................................................
4.3  确定带轮基准直径及验算带速....................................
4.4  确定中心距及基准长度..........................................
4.5  验算小带轮包角................................................
4.6  计算带的根数..................................................
5  锤片的设计计算....................................................
5.1  锤片材料的选择................................................
5.2  锤片数目的选择................................................
5.3  锤片排列方式的确定............................................
5.4  齿板的确定....................................................
6  轴的设计计算......................................................
6.1  轴的尺寸设计计算..............................................
6.2  轴的校核......................................................
设计总结.............................................................
参考文献.............................................................
致谢.................................................................

1  设计任务书
1.1 本课题的研究内容和思路
1.1.1  主要内容
1、研究秸秆的物理学特性。
2、设计秸秆粉碎机
1)考虑材料成分、含水量、喂入量等因素,选择适宜的加工方式。
2)设计喂入机构,锤片的设计计算。
3)选择锤片，确定恰当的线速度。
4)粉碎机构的设计，确定锤片的排列。
5)总体布置，考虑使用方便、尺寸大小、经济性、能耗等因素。
6)关键问题：粉碎机的应用定位，确定其具体参数。
1.1.2  思路
（1）分析加工对象的物理和加工特性。
（2）设计出粉碎的机构和合理布置各部分。
（3）设计的系统做到科学合理，能耗低，结构紧凑。
1.2 本课题主要设计指标
经过查阅资料表明，目前市场上并无此类机械。在经过立足于我国农村的经济条件，交通状况，生产使用条件的分析之后，我认为本机械在设计上应该满足以下条件：
1、结构简单、体积小、尺寸紧凑，操作、使用、维修方便。
2、的适应性较好，适合加工多种类型物料。
4、生产能力满足要求。
5、配套动力合理，功耗小。
6、噪音低、粉尘少，减少环境污染。
7、机器工作安全可靠，工作部件耐磨性好，使用操作、维修调整方便，价格便宜。
2  秸秆粉碎装置方案的确定
2.1  粉碎机的工作原理
粉碎机的工作原理主要是采用击碎原理，由电机通过V带的动力传动，带动粉碎室内的转子轴组的高速旋转，通过活动锤片对物料的锤击将其粉碎，并且由于在粉碎室内装有齿板，物料由于在被击碎的过程中随着转子轴组的高速旋转近一步的被细化粉碎，当被粉碎的物料自动落入到集料箱，在通过排料管将粉碎好的饲料进行收集。
2.2  粉碎室的形状和宽度
在加工颗粒状、块状、青饲料、干燥茎杆类、长茎杆饲料时锤片式粉碎的效果最佳，而且，目前应用广泛。
2.2.1  粉碎室形状的选择
粉碎室的一般形状采用圆形，而物料进入粉碎机的圆形粉碎室，受到锤片高速旋转的作用后形成物料层，并作与锤片运动方向相同的圆周运动，环流层运动的速度为锤片速度的70%左右，圆形粉碎室内的环流层由于离心力的作用，使大颗粒在外而小颗粒在内，既不利于排粉，又减少了粉碎受打击的机会，是使大部分粉料不是立即受到正面打击而破裂，而是受到偏心冲击，而受偏心冲击的物料，在冲击点与物料重心之间产生一个旋转力矩，该力矩只能使物料产生旋转运动而不易破裂，造成能量的很大浪费。所以，物料在圆形粉碎室所受偏心冲击现象和物料环流——气流层的存在，是锤片式粉碎机性能低、效率差的根本原因。因此改变粉碎室的形状是提高粉碎效率的重要途径之一。
采用水滴行粉碎室。所谓水滴行粉碎室，顾名思义，即粉碎室的形状像水滴、筛片在粉碎室内也呈水滴状（见图3—1）。
水滴形粉碎室可以改变物料层的分布状态，使物料的环流运动——气流层遭到有力的破坏，在水滴形粉碎室内，物料由轴向喂入，进入粉碎室后，先作圆周运动，然后作直线运动，产生折射后，其加速度骤然减少，产生反向加速度后，又与锤片相撞，再作圆周运动。这种周而复始的运动能有效地破坏物料的环流层，且不会出现大外、小在内的层次分明的混合环流。物料在粉碎室内处于混合状态，在混乱中大粒再次受锤片打击，而细碎的粒料、粉料则及时排除。显然水滴形粉碎室能很大程度提高粉碎效率。

图3—1  水滴形粉碎室形状
2.3  配套功率的计算
粉碎机配套功率决定其生产能力的大小，依下式计算

式中  Q—粉碎机理论生产率（T/h）
K’—配套动力系数，一般取3~10
理论生产率为0.46t/h，所以有

配套功率

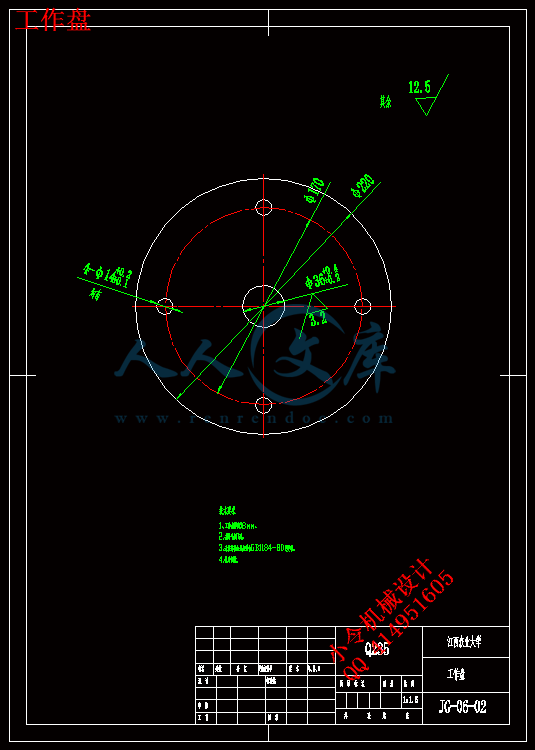

装配图
