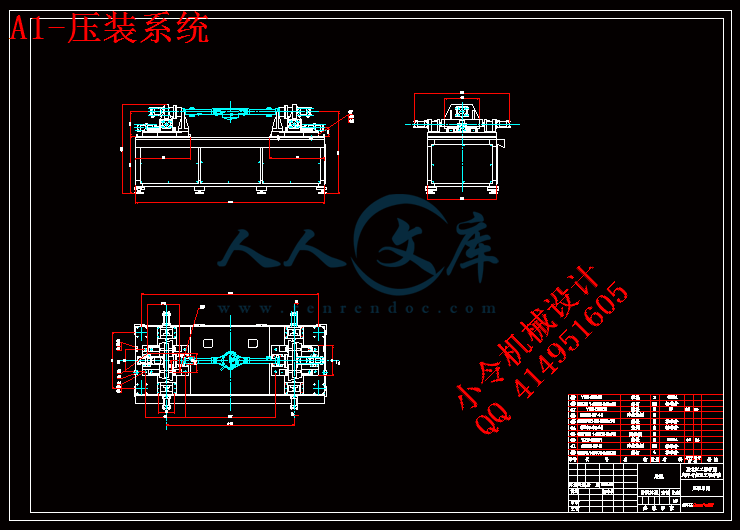

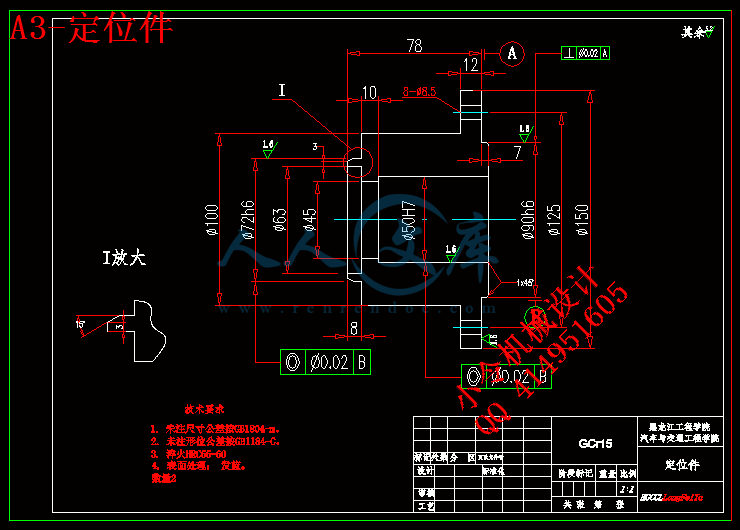

本文主要介绍轻型汽车后桥油封安装压入机的结构设计头。本机由床身、压装机构、输送机构、接件机构、气动系统、电气系统六大部分组成。该机为框架式结构，动力驱动方式为气动与液压传动，并靠电气系统进行控制。本实用新型的有益效果是：使用ＰＬＣ控制，半自动化处理，劳动强度低，工作效率高，操作简易，普通操作人员简单培训及可上岗。人工操作失误具有自动声光报警提示。设备噪音低，安全可靠。一套动力设备可完成两个动作，具有联动功能，节约动力设备，节省成本。本设备主要用于汽车后桥两端部油封的自动压装及后桥的输送，采用本设备自动压装油封克服人力手工压装的不足，从而减轻了工人的劳动强度，提高产品压装油封的生产效率及质量。

关键词：压入机；气动传动；液压传动；PLC控制

ABSTRACT

In this paper, light vehicle axle seals installed into the machine's structural design pressure head. The machine consists of bed, press-fit bodies, transport bodies, fittings, pneumatic system, electrical system, six major components. This machine frame structure, power-driven approach to pneumatic and hydraulic transmission, and control by electrical system. The beneficial effect of this utility model is: use PLC control, semi-automated processing, low labor strength, efficient, simple, common operator training and can be a simple induction. Manual errors with automatic sound and light alarm. Equipment, low noise, safe and reliable. A power plant to be completed by the two movements, with the linkage function, power saving devices and reducing costs. This equipment is mainly used for automobile rear axle oil seal both ends and fitted with Auto-delivery after the bridge, using the device automatically press-fit oil seal fitted to overcome the shortage of human hand pressure, thereby reducing labor intensity and improve the product pressure loaded oil seal production efficiency and quality

Key words： indentation machine; pneumatic transmission; hydraulic transmission; PLC control

目　　录

摘要 I
Abstract II
第1章绪论 1
1.1 选题的目的和意义 2
1.2 国内外的研究现状 2
1.3 设计研究的主要内容 1
第2章后桥油封压入机的总体方案设计 4
2.1 设备用途 4
2.2 适用条件 4
2.3规格及性能 4
2.4 结构形式 4
2.5 工作原理 5
2.6后桥油封轴向压入力的计算 6
2.6.1轴向压入力的分析 7
2.6.2轴向压入力的计算 7
2.7 本章小结 7
第3章用Auto CAD和CATIA设计机械装配图 8
3.1主要零件的Auto CAD图 9

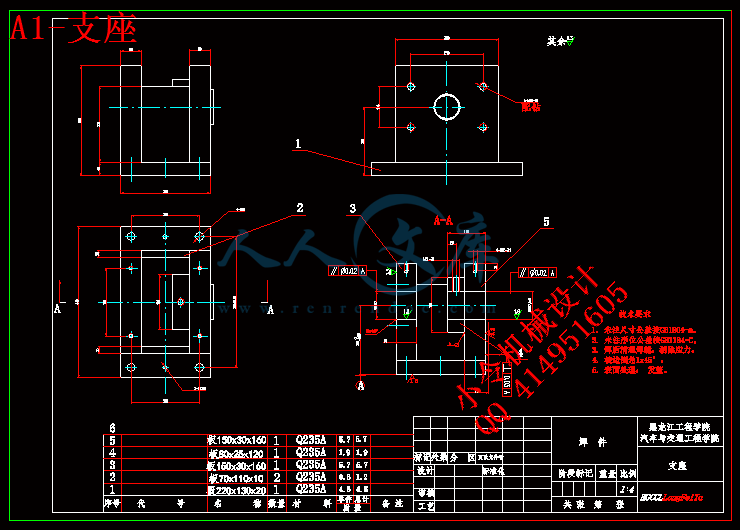

3.1.1支座 9

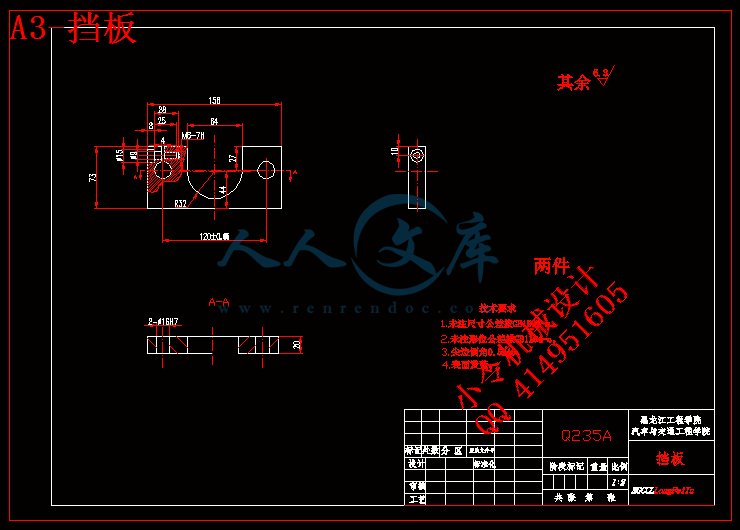

3.1.2挡块 9
3.1.3挡块 9
3.2主要零件的CATIA图 10
3.2.1油封压入装置 11
3.2.2工作台 12

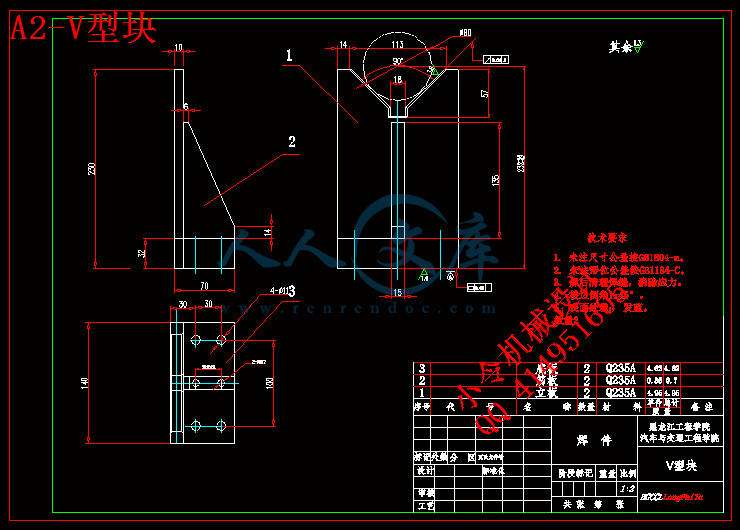

3.2.3后桥V型支座 13
3.3本章小结 13

第4章电机驱动与控制部分的设计 14
4.1控制对象状态确定 14
4.2控制方案的设计与选择 14
4.3硬件电路的设计 14
4.3.1进步电机驱动电路设计 14
4.3.2 计数方式的选择 16
4.3.3 显示电路设计 16
4.3.4 单片机电源电路的设计 16
4.4 PC、PLC、PT的通讯 17
4.5电气原理图 19
4.6本章小结 19
第5章设备的安装调整及保养与检测 21
5.1安装 21
5.2调整 21
5.2.1压装机构调整 21
5.2.2夹紧松开缸调整 22
5.3试车运行与操作 23
5.3.1试车运行 23
5.3.2操作 23
5.3.3运行 24
5.4操作事项 25
5.5保养与维修 26
5.6故障与排除 27
5.7触摸屏（PT）工艺流程图 28
5.8本章小结 28
结论 29
参考文献 30
致谢 31
2

第1章绪　　论

1.1 选题的目的和意义
本项目研究的主要目的是根据所给后桥壳体工艺相关资料，采用驱动桥半轴的半浮支承方式，通过对后桥壳体工作条件和受力情况的了解来引入后桥壳体油封安装压入机的方案，还要进行油封安装工艺分析，从工艺设计方法、结构原理、材料及应用等方面分析油封安装的工艺和夹具，通过这些来完善后桥油封压入机的密封性，耐久性和使其成本更低。
在车辆的使用中，往往会出现漏油故障，它将直接影响到汽车的技术性能，导致润滑油、燃油的浪费，消耗动力，影响车容整洁造成环境污染.由于漏油、机器内部润滑油减少，导致机件润滑不良、冷却不足，会引起机件早期损坏，甚至留下事故隐患. 防止泥沙、灰尘、水气等自外侵入轴承中限制轴承中的润滑油漏出。而且是汽车中保持转动部件不可少的非金属配件。常用的骨架式油封一般由金属骨架环、钢丝弹簧圈及橡胶密封层部分组成。所以说这项技术对我们很重要。
现在市场对汽车质量的要求越来越高，竞争日趋激烈，而汽车零部件的装配水平对汽车的质量起着决定性的作用。在汽车后桥装配线的改造设计任务中，后桥油封装配式装配线上一个关键工位，此工位的改造成为刻不容缓的课题，废品率高，耐用性差等特点，严重影响该产品在客户的声誉和市场占有率，这次设计我们针对油封装配工艺特点进行了深入分析研究，并对压入力进行理论计算，制订了较优化装配方案，改进了压头结构，大大提高了装配工艺的合理性。










内容简介：: SY-025-BY-1毕业设计（论文）题目审定表指导教师姓名张德生职称副教授从事专业车辆工程是否外聘是否题目名称哈飞轻型商务汽车后桥油封安装压入机设计课题适用专业车辆工程课题类型X 课题简介：（主要内容、意义、现有条件、预期成果及表现形式。）收集有关国内外轻型面包客车后桥壳体工艺相关资料, 采用驱动桥半轴的半浮支承方式，通过对后桥壳体工作条件和受力情况的了解，提出后桥壳体油封安装压入机方案，进行油封安装工艺分析，从工艺设计方法、结构原理、材料及应用等方面分析油封安装工艺和夹具设计和加工技术，提出问题，提出自己的观点，解决问题，设计典型工序的夹具。（属于汽车制造装备设备）轻型汽车占汽车保有量的1/3，哈飞每年生产近20万轻型汽车。1.01.3L发动机后轮驱动,用于轮距在: 1310/1300/1280/1290/1235/1220/12001设计后桥油封安装压入机的安装方法、原理及装配图；2设计后桥油封安装压入机的主要部件及零件的图：床身、压装机构、锁止机构、主工作装置等。3设计后桥油封安装压入机的液压、气压控制原理图及相应的主要典型元件联接装配图及相应的件的选型。设计主要内容及分析、校核：1设计后桥油封安装压入机的装配图2设计后桥油封安装压入机的主要部件及零件的图：床身、压装机构、锁止机构、主工作装置等。3设计后桥油封安装压入机的液压、气压控制原理图及相应的主要典型元件联接装配图及相应的件的选型指导教师签字：年月日教研室意见1选题与专业培养目标的符合度好较好一般较差2对学生能力培养及全面训练的程度好较好一般较差3选题与生产、科研、实验室建设等实际的结合程度好较好一般较差4论文选题的理论意义或实际价值好较好一般较差5课题预计工作量较大适中较小6课题预计难易程度较难一般较易教研室主任签字：年月日系（部）教学指导委员会意见：负责人签字：年月日注：课题类型填写 W.科研项目；X.生产（社会）实际；Y.实验室建设；Z.其它。毕业论文指导教师评分表学生姓名龙飞宇院系汽车与交通工程学院专业、班级车辆工程07-5班指导教师姓名张德生职称副教授从事专业车辆是否外聘是否题目名称哈飞轻型商务汽车后桥油封安装压入机设计序号评价项目满分得分1选题与专业培养目标的符合程度，综合训练情况；题目难易度102题目工作量；选题的理论意义或实际价值103查阅文献资料能力；综合运用知识能力154研究方案的设计能力；研究方法和手段的运用能力；外文应用能力255文题相符程度；写作水平156写作规范性；篇幅；成果的理论或实际价值；创新性157科学素养、学习态度、纪律表现；毕业论文进度10得分 X= 评语：（参照上述评价项目给出评语，注意反映该论文的特点）工作态度：好较好一般较差很差研究能力或设计能力：强较强一般较弱很弱工作量：大较大适中较少很少规范性：好较好一般较差很差成果质量（研究方案、研究方法、正确性）：好较好一般较差很差其他：指导教师签字：年月日毕业设计指导教师评分表学生姓名龙飞宇院系汽车与交通工程学院专业、班级车辆工程07-5指导教师姓名张德生职称副教授从事专业车辆是否外聘是否题目名称哈飞轻型商务汽车后桥油封安装压入机设计序号评价项目满分得分1选题与专业培养目标的符合程度，综合训练情况；题目难易度102题目工作量；题目与工程实践、社会实际、科研与实验室建设等的结合程度103综合运用知识能力（设计涉及学科范围，内容深广度及问题难易度）；应用文献资料能力154设计（实验）能力；计算能力（数据运算与处理能力）；外文应用能力205计算机应用能力；对实验结果的分析能力（或综合分析能力、技术经济分析能力）106插图（图纸）质量；设计说明书撰写水平；设计的实用性与科学性；创新性207设计规范化程度（设计栏目齐全合理、SI制的使用等）58科学素养、学习态度、纪律表现；毕业论文进度10得分 X= 评语：（参照上述评价项目给出评语，注意反映该论文的特点）工作态度：好较好一般较差很差研究能力或设计能力：强较强一般较弱很弱工作量：大较大适中较少很少说明书规范性：好较好一般较差很差图纸规范性：好较好一般较差很差成果质量（设计方案、设计方法、正确性）好较好一般较差很差其他：指导教师签字：年月日毕业论文评阅人评分表学生姓名龙飞宇专业班级车辆工程07-5班指导教师姓名张德生职称副教授题目哈飞轻型商务汽车后桥油封安装压入机设计评阅组或预答辩组成员姓名崔宏耀、杨兆、吕德刚、范德慧、齐益强出席人数序号评价项目满分得分1选题与专业培养目标的符合程度，综合训练情况；题目难易度152题目工作量；选题的理论意义或实际价值103查阅文献资料能力；综合运用知识能力204研究方案的设计能力；研究方法和手段的运用能力；外文应用能力255文题相符程度；写作水平156写作规范性；篇幅；成果的理论或实际价值；创新性15得分 Y= 评语：（参照上述评价项目给出评语，注意反映该论文的特点）回答问题：正确基本正确基本不正确不能回答所提问题研究能力或设计能力：强较强一般较弱很弱工作量：大较大适中较少很少规范性：好较好一般较差很差成果质量（研究方案、研究方法、正确性）：好较好一般较差很差其他：评阅人或预答辩组长签字：年月日注：毕业设计（论文）评阅可以采用2名评阅教师评阅或集体评阅或预答辩等形式。毕业设计评阅人评分表学生姓名龙飞宇专业班级车辆工程07-5班指导教师姓名张德生职称副教授题目哈飞轻型商务汽车后桥油封安装压入机设计评阅组或预答辩组成员姓名崔宏耀、杨兆、吕德刚、范德慧、齐益强出席人数序号评价项目满分得分1选题与专业培养目标的符合程度，综合训练情况；题目难易度102题目工作量；题目与工程实践、社会实际、科研与实验室建设等的结合程度103综合运用知识能力（设计涉及学科范围，内容深广度及问题难易度）；应用文献资料能力154设计（实验）能力；计算能力（数据运算与处理能力）；外文应用能力255计算机应用能力；对实验结果的分析能力（或综合分析能力、技术经济分析能力）156插图（图纸）质量；设计说明书撰写水平；设计的实用性与科学性；创新性207设计规范化程度（设计栏目齐全合理、SI制的使用等）5得分 Y= 评语：（参照上述评价项目给出评语，注意反映该论文的特点）回答问题：正确基本正确基本不正确不能回答所提问题研究能力或设计能力：强较强一般较弱很弱工作量：大较大适中较少很少说明书规范性：好较好一般较差很差图纸规范性：好较好一般较差很差成果质量（设计方案、设计方法、正确性）好较好一般较差很差其他：评阅人或预答辩组长签字：年月日注：毕业设计（论文）评阅可以采用2名评阅教师评阅或集体评阅或预答辩等形式。毕业论文答辩评分表学生姓名龙飞宇专业班级车辆工程07-5班指导教师张德生职称副教授题目哈飞轻型商务汽车后桥油封安装压入机设计答辩时间月日时答辩组成员姓名崔宏耀、杨兆、吕德刚、范德慧、齐益强出席人数序号评审指标满分得分1选题与专业培养目标的符合程度，综合训练情况，题目难易度、工作量、理论意义或价值102研究方案的设计能力、研究方法和手段的运用能力、综合运用知识的能力、应用文献资料和外文的能力203论文撰写水平、文题相符程度、写作规范化程度、篇幅、成果的理论或实际价值、创新性154毕业论文答辩准备情况55毕业论文自述情况206毕业论文答辩回答问题情况30总分 Z= 答辩过程记录、评语：自述思路与表达能力：好较好一般较差很差回答问题：正确基本正确基本不正确不能回答所提问题研究能力或设计能力：强较强一般较弱很弱工作量：大较大适中较少很少规范性：好较好一般较差很差成果质量（研究方案、研究方法、正确性）：好较好一般较差很差其他：答辩组长签字：年月日毕业设计答辩评分表学生姓名龙飞宇专业班级车辆工程07-5班指导教师张德生职称副教授题目哈飞轻型商务汽车后桥油封安装压入机设计答辩时间月日时答辩组成员姓名崔宏耀、杨兆、吕德刚、范德慧、齐益强出席人数序号评审指标满分得分1选题与专业培养目标的符合程度，综合训练情况，题目难易度、工作量、与实际的结合程度102设计（实验）能力、对实验结果的分析能力、计算能力、综合运用知识能力103应用文献资料、计算机、外文的能力104设计说明书撰写水平、图纸质量，设计的规范化程度（设计栏目齐全合理、SI制的使用等）、实用性、科学性和创新性155毕业设计答辩准备情况56毕业设计自述情况207毕业设计答辩回答问题情况30总分 Z= 答辩过程记录、评语：自述思路与表达能力：好较好一般较差很差回答问题：正确基本正确基本不正确不能回答所提问题研究能力或设计能力：强较强一般较弱很弱工作量：大较大适中较少很少说明书规范性：好较好一般较差很差图纸规范性：好较好一般较差很差成果质量（设计方案、设计方法、正确性）好较好一般较差很差其他：答辩组长签字：年月日毕业设计（论文）成绩评定表学生姓名龙飞宇性别男院系汽车与交通工程学院专业车辆工程班级07-5班设计（论文）题目哈飞轻型商务汽车后桥油封安装压入机设计平时成绩评分（开题、中检、出勤）指导教师姓名张德生职称副教授指导教师评分（X）评阅教师姓名职称评阅教师评分（Y）答辩组组长职称答辩组评分（Z）毕业设计（论文）成绩百分制五级分制答辩委员会评语：答辩委员会主任签字（盖章）：院系公章：年月日注：1、平时成绩（开题、中检、出勤）评分按十分制填写，指导教师、评阅教师、答辩组评分按百分制填写，毕业设计（论文）成绩百分制=W+0.2X+0.2Y+0.5Z 2、评语中应当包括学生毕业设计（论文）选题质量、能力水平、设计（论文）水平、设计（论文）撰写质量、学生在毕业设计（论文）实施或写作过程中的学习态度及学生答辩情况等内容的评价。优秀毕业设计（论文）推荐表题目哈飞轻型商务汽车后桥油封安装压入机设计类别车辆学生姓名龙飞宇院（系）、专业、班级汽车与交通工程学院车辆工程07-5班指导教师张德生职称副教授设计成果明细：答辩委员会评语：答辩委员会主任签字（盖章）：院、系公章：年月日备注：注：“类别”栏填写毕业论文、毕业设计、其它SY-025-BY-5毕业设计（论文）中期检查表填表日期年月日迄今已进行周剩余周学生姓名龙飞宇院系汽车与交通工程学院专业、班级车辆工程07-5班指导教师姓名张德生职称副教授从事专业汽车运用是否外聘是否题目名称威驰轿车前门设计指导教师填写毕业设计（论文）工作进度已完成主要内容待完成主要内容存在问题及努力方向学生签字：指导教师意见指导教师签字：年月日教研室意见教研室主任签字：年月日SY-025-BY-2毕业设计（论文）任务书学生姓名龙飞宇院系汽车与交通工程学院专业、班级车辆工程指导教师姓名张德生职称副教授从事专业车辆工程是否外聘是否题目名称哈飞轻型商务车后桥油封安装压入机的设计一、设计（论文）目的、意义微型及普及型汽车在我国有很大市场，从0.9L到1.6L，价格适合我国国情,适合正在发展的中国的现况。后桥安装油封是重要工序内容，随着现在设计加工制造技术的发展，装配手段等也在不断发展，确定装配工艺与装夹方案及设计，从而达到对汽车制造装备进一步更深了解；该毕业设计可以加强常用工具AutoCAD和国内外流行三维PRO/E软件的使用与掌握；加快了解汽车企业生产工艺设计、制造及应用的过程。二、设计（论文）内容、技术要求（研究方法）收集有关国内外轻型面包客车后桥壳体工艺相关资料, 采用驱动桥半轴的半浮支承方式，通过对后桥壳体工作条件和受力情况的了解，提出后桥壳体油封安装压入机方案，进行油封安装工艺分析，从工艺设计方法、结构原理、材料及应用等方面分析油封安装工艺和夹具设计和加工技术，提出问题，提出自己的观点，解决问题，设计典型工序的夹具。（属于汽车制造装备设备）轻型汽车占汽车保有量的1/3，哈飞每年生产近20万轻型汽车。1.01.3L发动机后轮驱动,用于轮距在: 1310/1300/1280/1290/1235/1220/1200技术要求：1设计后桥油封安装压入机的安装方法、原理及装配图；2设计后桥油封安装压入机的主要部件及零件的图：床身、压装机构、锁止机构、主工作装置等。3设计后桥油封安装压入机的液压、气压控制原理图及相应的主要典型元件联接装配图及相应的件的选型。主要内容：1设计后桥油封安装压入机的装配图2设计后桥油封安装压入机的主要部件及零件的图：床身、压装机构、锁止机构、主工作装置等。3设计后桥油封安装压入机的液压、气压控制原理图及相应的主要典型元件联接装配图及相应的件的选型；4图纸和说明书要符合规范、标准化、清晰；三、设计（论文）完成后应提交的成果1、装配图1套；2、主要部件及零件的二维图及三维图；3、液压及气压控制原理图及主要元件联接装配图；4、设计说明书1份(1.5万字以上)；5、所有设计资料的电子文稿；四、设计（论文）进度安排1、熟悉设计任务书，并了解相关材料(网上查阅)，准备资料，填写开题报告：第13周（3月3日3月23日）2、熟悉零件图纸(提出有相应问题)，熟练掌握CAD2004以上版本及工艺学、PR0/E：第45周（3月24日4月6日）3、据自已所学知识及实习工厂或其它修配厂提出改进装配方法、装夹方案及装配图设计：第67周（4月7日4月20日）4、零件的二维图及三维图的设计及中期检查：第89周（4月21日5月3日）5、液压及气压控制原理图、联接装配图及主要元件联接件的设计：第1011周（5月4日5月18日）6、液压及气压主要元件联接装配图的的设计与分解零件图：第1214周（5月19日6月8日）7、总结毕业设计及编写说明书、后期检查审核及修改不足：第1516周（6月9日6月22日）8、毕业设计准备答辩及答辩：第17周（6月23日6月29日）五、主要参考资料1周尔民.基于Pro/ENGINEER的汽车变速器虚拟装配仿真技术J.汽车工程,2007.62冯樱.基于Pro/E的汽车变速器装配及运动仿真的动画实现J.机械工程师,2007.33富成科.机械制造基础M.人民交通出版社,1999.14沈宜慧.机械工程材料M.人民交通出版社,1998.15徐灏.机械设计手册M.机械工业出版社,2002.86王宝玺.汽车拖拉机制造工艺学M 机械工业出版社,2002.107成大先.机械设计手册.化学工业出版社,2002.118张德永. Pro/ENGINEER数控加工(基础篇 ).清华大学出版社,2005.109熊志旺.SEAT发动机曲轴的结构及工艺性能分析研究D.南京理工大学,200410岳陆游,胡天策,储亚峰.基于Pro/E三维夹具设计研究J.机械工程师,2006.03六、备注指导教师签字：年月日教研室主任签字：年月日黑龙江工程学院本科生毕业设计摘要本文主要介绍轻型汽车后桥油封安装压入机的结构设计头。本机由床身、压装机构、输送机构、接件机构、气动系统、电气系统六大部分组成。该机为框架式结构，动力驱动方式为气动与液压传动，并靠电气系统进行控制。本实用新型的有益效果是：使用控制，半自动化处理，劳动强度低，工作效率高，操作简易，普通操作人员简单培训及可上岗。人工操作失误具有自动声光报警提示。设备噪音低，安全可靠。一套动力设备可完成两个动作，具有联动功能，节约动力设备，节省成本。本设备主要用于汽车后桥两端部油封的自动压装及后桥的输送，采用本设备自动压装油封克服人力手工压装的不足，从而减轻了工人的劳动强度，提高产品压装油封的生产效率及质量。关键词：压入机；气动传动；液压传动；PLC控制 ABSTRACTIn this paper, light vehicle axle seals installed into the machines structural design pressure head. The machine consists of bed, press-fit bodies, transport bodies, fittings, pneumatic system, electrical system, six major components. This machine frame structure, power-driven approach to pneumatic and hydraulic transmission, and control by electrical system. The beneficial effect of this utility model is: use PLC control, semi-automated processing, low labor strength, efficient, simple, common operator training and can be a simple induction. Manual errors with automatic sound and light alarm. Equipment, low noise, safe and reliable. A power plant to be completed by the two movements, with the linkage function, power saving devices and reducing costs. This equipment is mainly used for automobile rear axle oil seal both ends and fitted with Auto-delivery after the bridge, using the device automatically press-fit oil seal fitted to overcome the shortage of human hand pressure, thereby reducing labor intensity and improve the product pressure loaded oil seal production efficiency and quality Key words： indentation machine; pneumatic transmission; hydraulic transmission; PLC control II目录摘要IAbstractII第1章绪论11.1 选题的目的和意义21.2 国内外的研究现状21.3 设计研究的主要内容1第2章后桥油封压入机的总体方案设计42.1 设备用途42.2 适用条件42.3规格及性能42.4 结构形式42.5 工作原理52.6后桥油封轴向压入力的计算62.6.1轴向压入力的分析72.6.2轴向压入力的计算72.7 本章小结7第3章用Auto CAD和CATIA设计机械装配图83.1主要零件的Auto CAD图93.1.1支座93.1.2挡块93.1.3挡块93.2主要零件的CATIA图103.2.1油封压入装置113.2.2工作台123.2.3后桥V型支座133.3本章小结13第4章电机驱动与控制部分的设计144.1控制对象状态确定144.2控制方案的设计与选择144.3硬件电路的设计144.3.1进步电机驱动电路设计144.3.2 计数方式的选择164.3.3 显示电路设计164.3.4 单片机电源电路的设计164.4 PC、PLC、PT的通讯174.5电气原理图194.6本章小结19第5章设备的安装调整及保养与检测215.1安装215.2调整215.2.1压装机构调整215.2.2夹紧松开缸调整225.3试车运行与操作235.3.1试车运行235.3.2操作235.3.3运行245.4操作事项255.5保养与维修265.6故障与排除275.7触摸屏（PT）工艺流程图285.8本章小结28结论29参考文献30致谢312第1章绪论1.1 选题的目的和意义本项目研究的主要目的是根据所给后桥壳体工艺相关资料，采用驱动桥半轴的半浮支承方式，通过对后桥壳体工作条件和受力情况的了解来引入后桥壳体油封安装压入机的方案，还要进行油封安装工艺分析，从工艺设计方法、结构原理、材料及应用等方面分析油封安装的工艺和夹具，通过这些来完善后桥油封压入机的密封性，耐久性和使其成本更低。在车辆的使用中，往往会出现漏油故障，它将直接影响到汽车的技术性能，导致润滑油、燃油的浪费，消耗动力，影响车容整洁造成环境污染.由于漏油、机器内部润滑油减少，导致机件润滑不良、冷却不足，会引起机件早期损坏，甚至留下事故隐患. 防止泥沙、灰尘、水气等自外侵入轴承中限制轴承中的润滑油漏出。而且是汽车中保持转动部件不可少的非金属配件。常用的骨架式油封一般由金属骨架环、钢丝弹簧圈及橡胶密封层部分组成。所以说这项技术对我们很重要。现在市场对汽车质量的要求越来越高，竞争日趋激烈，而汽车零部件的装配水平对汽车的质量起着决定性的作用。在汽车后桥装配线的改造设计任务中，后桥油封装配式装配线上一个关键工位，此工位的改造成为刻不容缓的课题，废品率高，耐用性差等特点，严重影响该产品在客户的声誉和市场占有率，这次设计我们针对油封装配工艺特点进行了深入分析研究，并对压入力进行理论计算，制订了较优化装配方案，改进了压头结构，大大提高了装配工艺的合理性。1.2 国内外的研究现状随着汽车产业的飞速发展，我国汽车保有量日益增长，目前已经成为汽车消费大国。微型及普及型汽车在我国的很大市场，从0.9L到1.6L,价格适合我国国情，适合正在发展的中国的现况。后桥安装油封是重要工序内容，随着现在设计加工制造技术的发展，装配手段等也在不断发展，确定装配工艺与装夹方案的设计，从而达到对汽车制造装备进一步更深了解。现在轻型汽车占汽车保有量的三分之一，哈飞每年生产近20万量轻型汽车。1.01.3L发动机后轮驱动，用于轮距在：1300/1310/1280/1290/1235/1220/1200等而且国内外轻型面包客车后桥壳体大部分都是采用驱动桥半轴的半浮支承方式，汽车的驱动桥位于传动系的末端。其基本功用时增扭、降速和改变转矩的传递方向，即增大由传动轴或直接从变速器传来的转矩，并将转矩合理的分配给左右驱动车轮，其次驱动桥还要承受作用于路面或车身之间的垂直力，横向力，以及制动力距和反作用力矩等，显然后桥油封安装压入机与汽车后桥壳体的工作有很密切的关系，我们必须了解这些现有的程度。现在有很多种后桥油封压入机, 有一种后桥主轴螺栓及后桥油封压入机涉及汽车制造行业领域，是一机架，固定安装在机架上的定位机构、油封压入机构、主轴螺栓压紧机构，机架的底部设置调整地角调整设备的高度和水平度；它的主轴螺栓压紧机构由固定板、支撑座、导杆、弹簧座、压头、拉杆、导套、滑动座、连接套、定位销构成，下部连接一液压缸，对汽车后桥工作；它的定位机构由过渡套、压头和型支架构成，压头的尾端分别连接液压缸。既然要设计后桥油封安装压入机，就必须了解每部分的作用和组成。油封的作用：防止泥沙、灰尘、水气等自外侵入轴承中；限制轴承中的润滑油漏出。对油封的要求是尺寸应符合规定；要求有适当的弹性，能将轴适当地卡住，起到密封作用；要耐热、耐磨、强度好、耐介质（油或水等），使用寿命长。后桥油封，应注意以下几点：由于设计和结构上的原因，高转数的轴应使用高速油封，低转速的轴使用低速油封，不能将低速油封用于高速轴上，反之也不行。一般的油封承受压力能力差，压力过大时油封会变形。在压力过大的使用条件下应采用耐压支承圈或加强的耐压油封。油封和轴配合时偏心过大，则其密封性会变差，特别是在轴转速高时尤为严重。如果偏心过大时，可采用“W”形断面的油封。轴的表面光洁度，直接影响油封的使用寿命，即轴的光洁度高，油封使用寿命就会长。而且要在油封的唇口应有一定量的润滑油。要特别注意防止尘土浸入油封。说后桥油封压入机的设计直接影响着一辆车的寿命。所以说油封压入机对油封能起到的作用有很大的影响。好的压入机能使的它和油封之间的作用力不大也不会太小，用适当的力恰好能使油封和压入机的压头很好的接触，不会使油封变形，也不会由于压力过小而达不到密封的效果。有限元法随着计算机科学的发展，在包括汽车发动机在内的几乎所有工程领域得到愈来愈广泛的运用。有限元技术的出现，为工程设计领域提供了一个强有力的计算工具，经过迄今约办半个世纪的发展，它已日趋成熟使用，在近乎所有的工程设计领域发挥着越来越重要的作用。而汽车发动机零部件的设计是有限元技术最早的应用领域之一。还有些新型的使用PLC控制，半自动化处理，劳动强度低，工作效率高，操作简易，噪音低，安全可靠。一套动力设备可完成两个动作，具有联动功能，节约动力设备，节省成本。还有一些油封克服了现有的车桥油封使用寿命短、密封效果差，不适用于恶劣工况条件的缺陷，用新型密封主唇、密封副唇、骨架和弹簧，而且装配方便，对轴、孔的安装精度要求较低，延长了油封的使用寿命，密封性好。1.3 设计研究的主要内容对后桥油封压入机的压入全过程分析进行深入研究，其主要的研究内容有：（1）对后桥油封安装压入机的主要部件：床身、压装机构、锁止机构、主工作装置等进行分析（2）对后桥油封安装压入机的液压、气压控制原理图及相应的主要典型元件连接装配图及相应的件的选型进行分析。（3）对油封安装压入头结构的设计和分析。（4）对怎样适合不同尺寸后桥的装夹，动态进给，一机多用(主进给，副进给)进行分析和考虑（5）对怎样用气压和液压来进行装夹进行运算和分析。第2章后桥压入机的总体方案设计2.1 设备的用途本设备主要用于汽车后桥两端部油封的自动压装及后桥的输送，采用本设备自动压装油封克服人力手工压装的不足，从而减轻了工人的劳动强度，提高产品压装油封的生产效率及质量。2.2 适用条件(1)海拔高度：0m1000m;(2)环境温度：1040;(3)电源电压：220VAC;(4)相对湿度：85%;2.3 规格及性能(1)油缸最大推力：5t(2)油缸最大行程：25mm(3)气源压力：0.50MPa0.60MPa(4)气液增加器增压比：1 ：25(5)压装循环动作时间：55s 5(6)设备外廓尺寸（长x宽x高）：（3450X740X2130）mm(7)设备总重：4t2.4 结构形式本机由床身、压装机构、输送机构、接件机构、气动系统、电气系统六大部分组成。该机为框架式结构，动力驱动方式为气动与液压传动，并靠电气系统进行控制。(1)床身包括下部主床身及上部支架。(2)压装机构包括增压油缸（压封油缸），定位气缸、锁紧气缸、滑动导轨、顶杆、V型块、支座、收口机构等。(3)输送机构包括水平运动的移动气缸，上下运动的升降气缸，运输工件的夹紧松开缸。(4)接件机构包括气缸、V型块、导杆等。(5)气动系统包括管路、电磁阀、减压阀、气液转换器、气液增压器、单向节流阀、气动两联体等。(6)电气系统包括电气控制柜、PLC控制器、24V直流电源、线路，磁性开关、行程开关、触摸屏（PT）等。（见图2.1）图2.1后桥油封安装压入机总装配2.5工作原理在主气源接通和电气系统通电状态下，首先由操作者在两端顶杆端头部位置套上预压装的油封和压盖，然后定的位置上。确定上述工把汽车后桥放置到设备指件放置到位后，按动启动按钮，电磁阀DT01和DT03通电，定位缸前进，同时将后桥两端部顶住定位。随后电磁阀DT05、DT07通电，锁紧缸前进，锁住收口机构。上述动作完成后，电磁阀DT19、DT21和电磁阀DT09、DT11通电，液压油通过气液转换器和气液增压器被压入增压油缸（压封油缸），压封油缸将顶件端部上的油封和压盖压入到后桥两端部。在确定油封和压盖被准确压到位后，电磁阀DT20、DT22和电磁阀DT10、DT12通电，压封油缸后退，电磁阀DT06、DT08通电锁紧缸返回，同时电磁阀DT02、DT04通电，定位缸回位，此时压装过程结束。输送后桥工作开始，电磁阀DT14通电，升降缸带动夹紧松开缸下移，到位后电磁阀DT15通电，夹紧松开缸气爪闭合，夹紧后桥，电磁阀DT13通电，升降缸带动夹紧松开缸和后桥上移，上移到位后发送信号，电磁阀DT17通电，移动缸水平移动，同时把后桥平移运送到输送线一侧。当接件机构底部行程开关QS28检测到接件机构升起到位后，同时后桥接件机构上的行程开关OS25检测到前件已输送走，电磁阀DT14通电，升降缸带动后桥下移，到位后DT16通电气爪打开，后桥落入接件机构，电磁阀DT13、DT18通电，升降缸带动气爪升起，移动缸返回原位等待。当行程开关QS27检测到输送线托件工位到位发送信号，电磁阀DT23通电，接件机构带动后桥下降，同时后桥平稳落入输送带托件上。（见图2.2）图2.1 曲柄连杆机构运动简图活塞做往复运动时，其速度和加速度是变化的。它的速度和加速度x=(r+) = 式（2.1）可进一步简化，由图2.1可以看出：即又由于谐运动所组成。当或时，活塞速度为零，活塞在这两点改式中：活塞上的气体作用力，；图2.2压装机构工作原理简图2.6 后桥油封的轴向压入力的计算图2.2压装机构工作原理简图2.6后桥油封的轴向压力的计算2.6.1 轴向压入力的分析实践表明，压入力的合理选择，决定了压配的质量，当压入力过大时，会造成压头和油封损坏；当压入力过小时，油封容易倾斜无法压入到要求位置。对此，我们结合所装配件的特点，确定计算轴向压入力的计算公式：P = f d l p式中P压入时最大轴向压力(kg)f压入时表面摩擦系数d配合表面的公称直径（mm）l配合表面的长度（mm）p过盈配合时，接触表面的压应力（C）根据压装零件具体的参数值，选择相应计算系数，得出所需轴压入力值约1T，乘以修正系数，选取公称直径250的汽缸为驱动源。2.6.2 轴向压力的计算压向轴向的侧向力，其中沿连杆的作用力为：而侧向力为： 2.7 本章小结本章首先分析了设备的用途工作条件和规格及性能，重点分析设计后桥油封安装压入机的结构特点，通过以上的分析来初步确定它的工作原理然后通过对轴向压力的大小和方向的分析，来计算了解所需要的轴向压力的大小来设计增压。第3章用Auto CAD和CATIA设计机械装配图3.1 主要零件的Auto CAD图3.1.1 支板用来支撑支座的零件，其材料是由球墨铸铁锻造出来的。（如图3.1）图4.1支座3.1.2 挡块用来防止定位汽缸过度滑行。（如图3.2）图3.2挡块3.1.3 支架有2个主要用途是用来接已经压好油封的后桥的。（如图3.3）图3.3支架3.2 主要零件的CATIA视图本部分主要运用CATIA的草图功能进行平面绘制，再通过立体拉伸功能使其成为三维视图，最后用装配功能进行各部分组装。（如图3.4）图3.4支架3.2.1 油封压入装置本部分画法和上图画法一样，其主要运用草图中的圆来生成圆柱体，这部分的主要功能是安装油封和压盖并且能够把它们压入后桥两端的装置。（如图3.5）图3.5油封压入装置3.2.2 工作台工作台的主要用途是放置压装机构的，压装机构在其工作台上进行油封的压装的一切活动。（如图3.6）压装机构通过工作台来完成油封的压装，压装机构在工作台上移动定位气缸通过电器系统的驱动由下部的耳轴脚座在工作台上移动使压装机构能工作更灵活。图3.6工作台3.2.3 后桥V型支座V型支座主要是用来支撑和限制后桥在压装机构上的自由度的机构。（如图3.7）图3.7后桥V型支座3.2.4油刚压入装置壳体此装置是用来用来给油封压入装置提供走油的机构。（如图3.8）(a)图3.8油刚压入装置壳体（b）第4章电机驱动与控制部分的设计4.1 控制对象状态确定本设计要对步进电机的正反转以及产品的生产数量进行控制，当生产数量达到设定值时，通过控制系统使电机停转。对产品的生产数需进行记数并显示。本设计要实现控制的对象有步进电机，对产品的开合次数进行记数的传感器以及显示用的数码管。4.2 控制方案的设计与选择本设计中的步进电动机可以通过单片机、PLC和微机进行控制，单片机具有体积小、性能/价格比高、耗电少、可靠性高和容易掌握等优点14。PLC具有可靠性高，抗干扰能力强；通用性强，使用方便；编程方法简单；控制系统的设计、安装、调试、维护方便；体积小、重量轻、功耗低等优点。但，PLC控制的经济性远不如单片机控制的好，而且8051单片机已完全可以实现对步进电机的控制，故选用单片机对步进电机进行控制。4.3 硬件电路的设计选用8051单片机实现对步进电动机的控制，采用脉冲分配器专用集成电路芯片PMM8714控制励磁；通过光电记数器来实现对产品的生产数数进行记数；显示电路部分选用8位LED显示器显示开合次数。同时为了向本设计中用到的单片机系统的自动控制装置提供非常稳定的低压直流电源，设计了一种单片机+5V的直流稳压电源电路。4.3.1 步进电机驱动电路设计本设计的步进电机驱动部分，采用脉冲分配器专用集成电路芯片PMM8714控制励磁。PMM8714的引脚功能说明见下表4.1。本步进电机驱动部分是通过硬件实现脉冲分配，单片机只需向脉冲分配器发送步进脉冲和控制旋转方向的电平信号，通过软件可编程控制并行I/O口和P1.0和P1.1，以输出相应频率的脉冲来控制步进电机。PMM8714芯片采用双脉冲输入法的连线方式，即其中、两端分别输入步进电机正反转的控制脉冲，和U/D端子接地，如下图4.1所示。步进电机的转速由软件实现调节。在步进电机驱动电路中，脉冲信号经功率放大器后控制步进电机励磁绕组。由于步进电机需要的驱动电压较高，电流较大。如果将输出信号与功率放大器直接相连，将会引起强电干扰。轻则影响计算机程序的正常工作，重则导致计算机和接口电路损坏，所以在接口电路与功率放大器之间要接上光电隔离电路。光电隔离电路如下图4.2所示。图4.1 双脉冲输入法的连线方式图4.2 光电隔离电路表4.1 PMM8714的引脚功能说明引脚符号功能1CU正转时钟脉冲输入2CD反转时钟脉冲输入3Ck时钟脉冲输入4U/D旋转方向切换5EA励磁模式切换6EB励磁模式切换7EC励磁模式切换8PD控制输出信号为低电平9Z0输出相源检测10C0输入脉冲检测11EM励磁检测12GND地13复位14Q输出15Q输出16Q输出17Q输出18Q输出19QE输出E20QD输出D21QC输出C22QB输出B23QA输出A24VCC电源4.3.2 计数方式的选择计数的方式有很多，综合考虑，选用光电计数器，最适合本压入机。在摇杆转轴上装码盘，光源经过光学系统将一束光照射到转轴的端面上，当轴每转过一个角度反射光投射到光电元件上的强弱发生一次改变，故光电元件可产生一脉冲信号，此信号经整形放大后送计数器记数15。所选的光电计数器型号为：EFV/H-20NC-T5V。4.3.3 显示电路设计为了知道测试机已开合多少次，设计电路中需有显示部分，本设计电路选用LED显示器，LED显示器的显示方法为动态显示。由测试机开合次数的需要本设计选用8位共阴极显示器。8051的P2口作为扫描口，经反相驱动器75492接显示器共阳极；P0口作为段数据口，经同相驱动器7407接显示器的各个阳极。本设计的8位动态显示器接口电路如下图4.3所示。图4.3 8位动态显示器接口电路4.3.4 单片机电源电路的设计在我国，工业交流电电压为220V,频率为50Hz。本设计中用到的单片机系统的自动控制装置，需要用到非常稳定的低压直流电源。为了得到直流电，除了用直流发电机外，目前广泛采用各种半导体直流电源。如图4.5所示为单片机+5V电源电路图，图中表示了把工业交流电变换成低压直流电的过程，可以分为以下四个环节：(1)整流变压器：将交流电源电压变换为符合整流需要的电压。(2)整流电路：将交流电压变换为单向脉动电压，其中的整流元件(晶体二极管)所以能整流，是因为元件具有单向导电的特性。(3)滤波器：减小整流电压的脉动程度，以适合负载的需要。(4)稳压环节：在交流电源电压波动或负载变动时，使直流输出电压稳定。图4.4 单片机+5V电源电路图特别在稳压部分，本文设计选择了集成稳压电源。因为采用运算放大器的串联型稳压电路仍有不少外接元件，还要注意共模电压的允许值和输入端的保护，使用复杂。当前已经广泛应用单片集成稳压电源，其体积小、可靠性高、使用灵活、价格低廉。其内部电路也是串联型晶体管稳压电路，这种稳压器只有输入端1、输入端2和公共端3三个引出端，也可称为三端集成稳压器。使用时只需在其输入端和输出端并联一个电容即可，稳压器前端所接电容主要用来抵消输入端较长线的电感效应，为防止自激振荡，接线不长时也可不用。后端所接电容是为了瞬时增减负载电流时不致引起输出电压有较大的波动。W7800系列稳压器输出固定的正电压有+5V、+8V、+15V、+18V、+24V等19，本文设计的单片机51计数系统选用输出为+5V的直流稳压电源。4.4 PC、PLC、PT的通讯本工装电气系统中PLC与PT的通讯端口已接好，PC与PLC、PC与PT的通讯端口（如图4.5）所示, 以输出相应频率的脉冲来控制步进电机。PMM8714芯片采用双脉冲输入法的连线方式，即其中、两端分别输入步进电机正反转的控制脉冲，和U/D端子接地，步进电机的转速由软件实现调节。在步进电机驱动电路中，脉冲信号经功率放大器后控制步进电机励磁绕组。由于步进电机需要的驱动电压较高，电流较大。如果将输出信号与功率放大器直接相连，这种稳压器只有输入端1、输入端2和公共端3三个引出端，也可称为三端集成稳压器。使用时只需在其输入端和输出端并联一个电容即可，稳压器前端所接电容主要用来抵消输入端较长线的电感效应。PLC 正面SYSMAC CPM2AHPLC与PC通讯口PLC与PT通讯口图4.5 PC操作图PT与PC通讯口PT与PLC通讯口图4.6 PT 操作图4.5 电气原理图本工装电气系统中可编程控制器采用欧姆龙C系列的SYSMAC CPM2AH型号PLC。以下为本设备电气系统相关图纸。包括40点PLC接线图、原理图1.5、底部电磁阀布置图、传感器布置图。请了解并熟悉其各界面内容，以便在工装进行调试和运行时使用。图4.7 PLC 工作原理图4.6 本章小结本章通过对电机驱动也控制部分的分析，重点解决控制部分的工作情况和电器系统的计数方法，使油封压入机的工作给你个便捷，更准确。第5章设备的安装调整及保养与检测5.1 安装设备安装对地面基础无需特殊，但要保证地面平整，将设备放置到位后，调整设备地脚，保证工作台面与输送线基面平行，缸气爪中心线与输送线定位件中心线对正。接件机构单独放置在输送线两侧，同时调整水平方向尺寸及高度方向尺寸，调整到位后安装地脚螺栓。安装时要求各紧固件紧固，所有紧固件装前涂少量润滑脂。各管路应清洗干净无各种杂物，以防止阀类元件堵塞。管接头连接处应密封可靠，不得漏气和渗油。5.2 调整5.2.1 压装机构调整设备平台上预置两档销钉孔，一档销钉孔为安装短尺寸后桥，另一档销钉孔为安装长尺寸后桥而用。推拉压装机构对准其中一档销钉孔位置，打上销钉拧紧固定螺栓，即可方便更换长或短后桥。接件V座后侧预设两种垫片。长后桥使用薄垫片，短后桥使用厚垫片。5.2.2 夹紧松开缸调整夹紧松开缸预设两组安装孔，工作时根据后桥长短调整安装孔位置，可卡夹长后桥或短后桥。5.2.3 压装油缸调整（1）压紧力调整压装油缸导杆推动安装油封和压盖的压紧力大小调整，可通过调节气动减压阀设定压力值改变输出力大小。（2）油封、压盖位置调整通过调整压装油缸上四个安装螺杆上的螺母，使压装油缸前后位移，确定压装油封和压盖被压入后桥后是否到位。确定到位后锁紧螺母。（见图5.1）5.2.4 后桥接件缸调整后桥接件缸预设两组安装孔，工作时根据后桥长短调整接件缸安装位置。1-底板 2-定位气缸 3-压封油缸 4-收口机构 5-滑动导轨 6-顶杆 7-V型块 8-支座 9-锁紧气缸图5.1后桥接件缸调整5.3 试车运行与操作5.3.1 试车运行1.开机前的检查。（1）触摸前请用测电笔确认控制柜无电压。（2）检查设备中各部件是否处于原点状态，气缸处于原点状态包括：(1) 定位缸后退到位。(2) 锁紧缸后退到位。(3) 压入缸后退到位。(4) 升降缸上升到位。（长时间停机该气缸导杆会下降，开机后点击触摸屏（PT）自动操作界面的原位点即可升至上升位。(5) 夹紧松开缸松开到位。(6) 移动缸后退到位（处于操作台上方）。(7) 后桥支架气缸上升到位。2.接工作电源，控制系统开机。（1）一切确认无误后，接通220V电源，将总电源开关旋钮旋至“1”位置。接通气源。（2）打开控制柜，将空气开关拨至“ON”的位置，此时PLC电源接通，指示灯“RUN”亮。（3）将24V电源空气开关拨至“ON”的位置，在电源下方绿色指示灯亮，此时24V电源接通。（4）触摸屏（PT）插入钥匙开关，开机30秒后仍未插入钥匙开关自动转为为自动运行档，无须密码输入即进入自动操作界面，点击原位点所有气缸恢复原位。放置工件后按启动按钮自动运行工序。（5）触摸屏（PT）插入钥匙开关，旋至调试档，开机后屏幕出现对话框，点击“输入”，出现密码，点击弹出小键盘，输入密码后按“确认”进入程序界面，一切正常。（6）触摸屏（PT）钥匙开关处于调试档时，可以对设备工序运行进行手动调试。3.关机操作。先将气缸置于原点状态后，将24V电源空气开关拨至“OFF”，然后将控制柜总开关拨至“OFF”，最后关断设备总电源。5.3.3 运行（1）开机检查确认无误后，进入正常工作状态。（2）开机默认钥匙开关处于自动运行档，将其旋至手动调试位置，手动模式按工艺流程进行调试。（3）首先应进行空载试车运行，打开手动操作界面，点动显示屏无触点按钮，按工序流程控制气缸和油缸的动作时反复多次运动观察油缸中注油腔是否混入空气，一旦油中混入空气应尽快将油中的空气从高处泄除。（4）观察各运动件运动是否平稳、灵活、安全可靠，如无故障可进行载荷试车，系统由低到高调整，调整减压阀按钮控制系统压力，压力应由0.1MPa开始逐步调到0.8Mpa，检查系统有无漏气、渗油现象，如有渗漏必须重新紧固克服。（5）手动调试完成后，转至自动操作界面确认原点对话框周围各个传感器显示块均亮起，同时确认各运动机构无问题后，将钥匙开关旋至运行档，设备进入自动运行状态。（6）零件按工艺规定位置放置正确后，同时按下操作台启动按钮“SB1”“SB2”，设备开始正常运行。电磁阀通电顺序将按照预先设定的程序进行自动工作。（7）钥匙开关旋至自动运行档时，触摸屏（PT）功能限制为显示屏。只显示自动操作界面，点击其它功能页面无效。（8）拔出钥匙，妥善保管。以备设备维修及开机调试时使用。（9）触摸屏（PT）旁的急停开关可用于调试及自动运行时的紧急制动。断电重新启动后，按工序要求进行手动调试，调试无误后方可转至自动运行档。5.4 操作事项5.4.1 操作注意事项(1) 操作者必须经过培训合格后方可上岗。(2) 严禁两人同时操作设备。(3) 正式使用前必须经调试并运行正常。(4) 使用过程中经常检查行程开关，磁性开关的位置及动作情况。(5) 非专业维修人员不要打开电控箱，按钮盒、显示屏以防触电。(6) 出现故障务必请专业人员进行检修，请勿自行打开、拆卸控制柜内电气元器件、线路，有触电危险。无关人员禁止乱动。(7) 操作人员离机时应停车，并切断电源。工作电源切断后，一分钟之内，请勿触摸PLC内部电路。(8) 停电时间低于10ms时，控制柜中的PLC不受影响继续运行，当停电时间过长或电源电压下降将使PLC停止运转，输出全部OFF，当电源恢复正常时，PLC亦自动回复运转。5.4.2 操作程序预备接通压缩空气，合上总电源开关。检查行程开关和磁性开关处于原位工作状态。将触摸屏钥匙开关旋至运行工作档。工作循环：人工放件（油封、压盖和后桥）双手启动开关定位缸前进锁紧缸移动压封缸工作工件压封完成压封缸退回锁紧缸缩回定位缸后退升降缸下移夹紧松开缸闭合夹紧工件升降缸上移移动缸平移工件被吊运输送线上方接件缸升起等待接件升降缸下移到位夹紧松开缸爪开启工件落入接件机构中升降缸升起移动缸返回原位等待进行下一工序此时行程开关检测输送线上定位件到位接件缸下移工件（后桥）落入输送线定位件上随输送线移走。此时完成一个工作循环，并进行下一工作循环。（见流程图5.2）完成一个工作循环，进行下一工作循环接件缸升起，等待接件接件缸下降工件落入输送线上行程开关检测到输送线上定位件到位移动缸返回原位等待进行下一工序升降缸升起工件落入接件机构中夹紧松开缸松开工件升降缸下移到位接件缸升起等待接件工件被吊运至输送线上方移动缸平移升降缸上移夹紧松开缸闭合夹紧工件升降缸下移定位缸后退锁紧缸缩回压封缸退回工件压封完成压封缸工作前左、右锁紧缸前进后左、右锁紧缸前进右定位缸前进左定位缸前进人工放件（油封、压盖、后桥）图5.2流程图5.5 保养与维修（1）人走关断电源和气源，设备防尘防潮。（2）请勿将PLC控制柜装置于落尘大、油烟、金属性粉末、高温结雾、腐蚀性或可燃性气体的环境及有直接震动及冲击的场所当中。长期停机时应进行防潮、防灰尘处理。（3）运行检修周期一年，对机械系统、气液系统及电气系统检修一次，更换有损伤的零件。（4）设备应每日清扫，运行导向部分每周注（涂）润滑（油）脂。（注油点见图5.3、图5.4、图5.5）（5）每班前检查运动部件上紧固件是否松动。（6）液压油每半年更换一次。图5.3 压装机构图5.4 支架机构图5.5 汽缸5.6 故障及排除序号故障原因排除方法1气缸不运动无工作压力或压力不足。1、回路中开关阀、速度控制阀等未打开或开度太小。2、系统漏气严重。1、打开阀类开关。2、更换密封件或软管。2压力不能调整。减压阀弹簧及胶垫损坏。分解更换损伤件。3外渗漏。1、密封件损坏。2、油温过高。1、更换新件。2、采取降油温措施。4压封座爬行速度忽快忽慢。1、滑轨间平行度产生误差。2、压力供给不足。1、调整滑轨适当润滑。2、提高供给压力。5液压油缸上顶杆工作不到位。1、油量不足。2、顶杆滑动未到位。1、适当注入液压油。2、调节油缸安装螺杆上螺母。6后桥工件放置后按钮开关不起动。行程开关未到位。调节行程开关距离。7后桥工件落入输送线不到位。行程开关发送信号时间差不匹配。调整行程开关与输送线上定位件位置尺寸。8电源（Power）之LED指示灯通电后不亮。电源未正确接入PLC。1、请检查电源输入线路是否稳定。2、当排除以上之可能原因并确认电源输入正常，该指示灯仍然不亮，则此PLC已故障。请更换并返厂家进行维修。9错误（error）指示灯闪烁。1、操作时将不合法的程序输入PLC或是程序中的指令、组件超过允许范围。2、供应电源不足。1、使用者应由主机特殊资料缓冲器查询错误代码，找出错误原因，修改程序，再重新送入PLC。2、请检查负载是否过大。10错误（error）指示灯持续亮（不闪烁）。1、程序回路执行时间超过逾时设定时间。2、可能有噪声干扰源存在。3、异物侵入PLC内部。1、查找回路中存在的逾时工作点，进行相应的维修。2、消除噪声干扰。3、请专业人员进行相应处理。11气缸运行时相应的磁性开关相应输入点指示灯不亮。1、使用漏电流过大的磁性开关，造成输入点不预期的动作。2、是否输入线路接点发生永久性的开路或断路。1、检查或更换磁性开关。2、检查相应输入配线回路及螺钉是否锁紧。12输出指示灯ON/OFF时负载不相应动作。输出接点可能因为负载或者负载短路，造成接点溶掉而黏住，造成接触不良。检查相应接点输出配线回路及螺钉是否锁紧。13自动运行时按启动按钮设备不动作。程序原位点未全部到位。打开触摸屏中自动操作界面，原位点周围是否有未亮的显示块。点击原位点，等全部亮起后即可转入自动操作状态。5.7 触摸屏（PT）工艺流程图本设备电气系统中触摸屏采用欧姆龙NS系列可编程终端。以下为本设备电气控制系统中触摸屏（PT）部分相关工艺流程画面。请了解并熟悉其各界面内容以便在工装进行调试和运行时使用。1. 触摸屏外观红色故障灯绿色电源指示灯运行/调试钥匙开关显示屏急停按钮用手同时按住触摸屏任意两个边角界，可以弹出快捷菜单，在密码设置工具栏可以按需要修改密码。图5.6 PT 触屏控制器2. 开机界面：接通电源后，钥匙开关处于调试档即显示该界面，点击“输入”，即可进入输入界面。时间日
