路宝汽车离合器设计

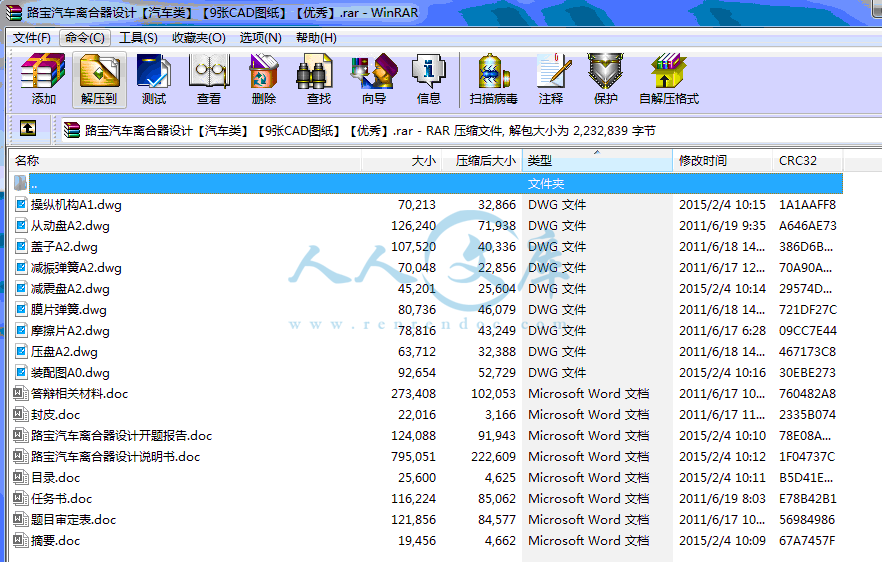

38页 17000字数+说明书+任务书+开题报告+9张CAD图纸【详情如下】

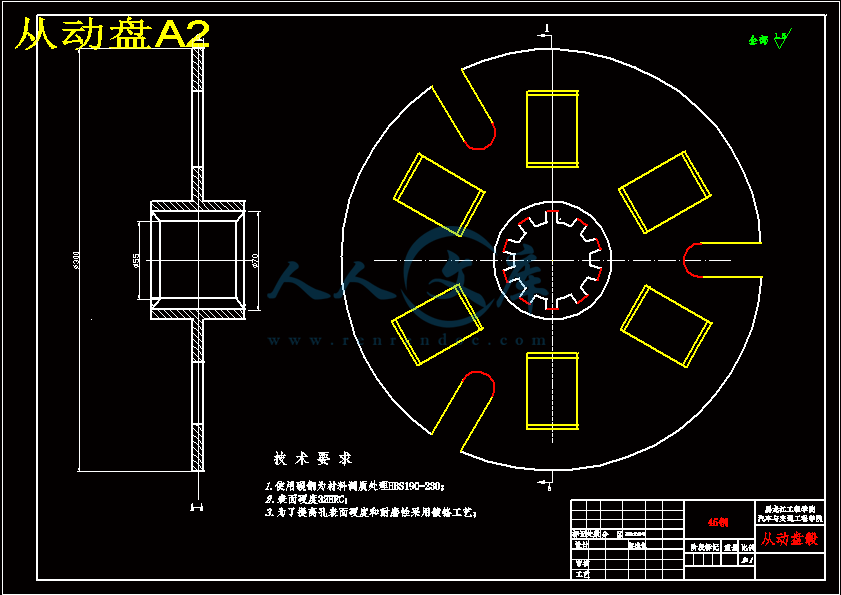

从动盘A2.dwg

任务书.doc

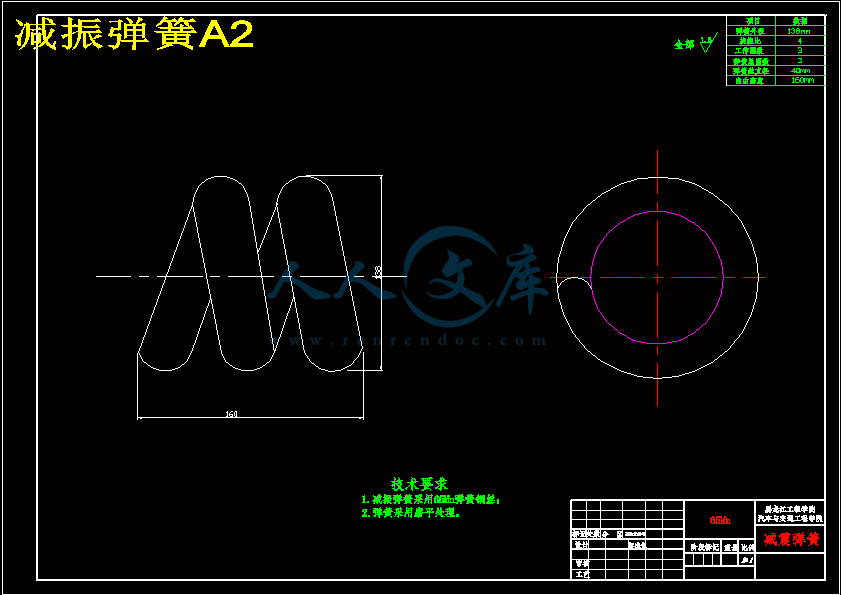

减振弹簧A2.dwg

减震盘A2.dwg

压盘A2.dwg

封皮.doc

摘要.doc

摩擦片A2.dwg

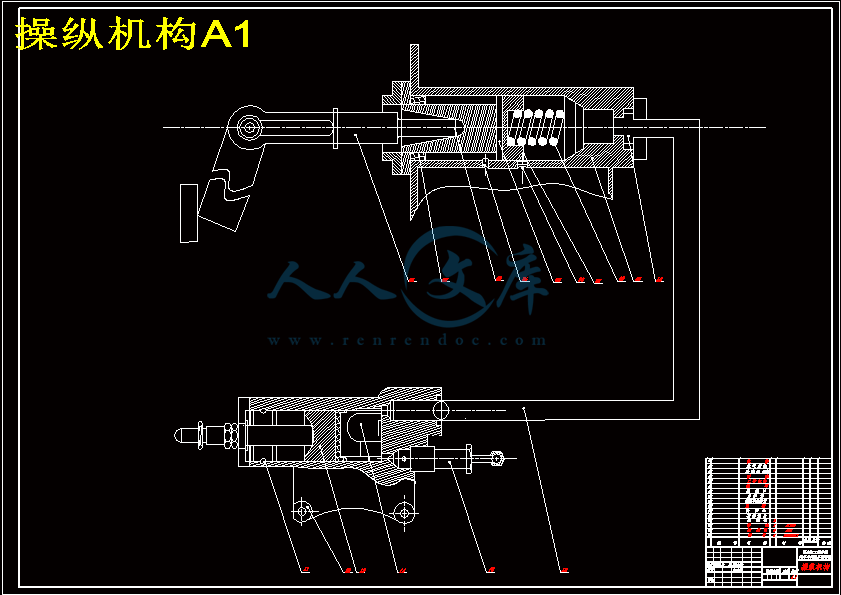

操纵机构A1.dwg

盖子A2.dwg

目录.doc

答辩相关材料.doc

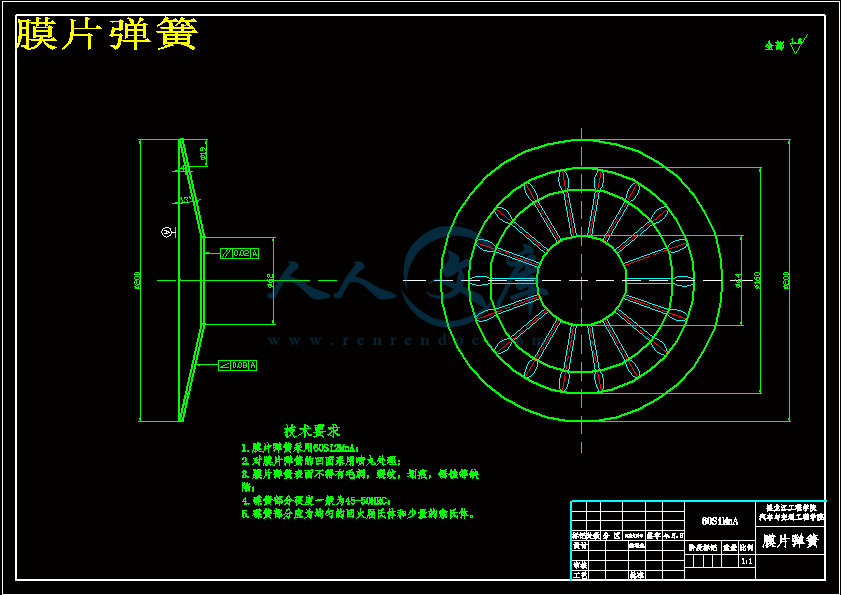

膜片弹簧.dwg

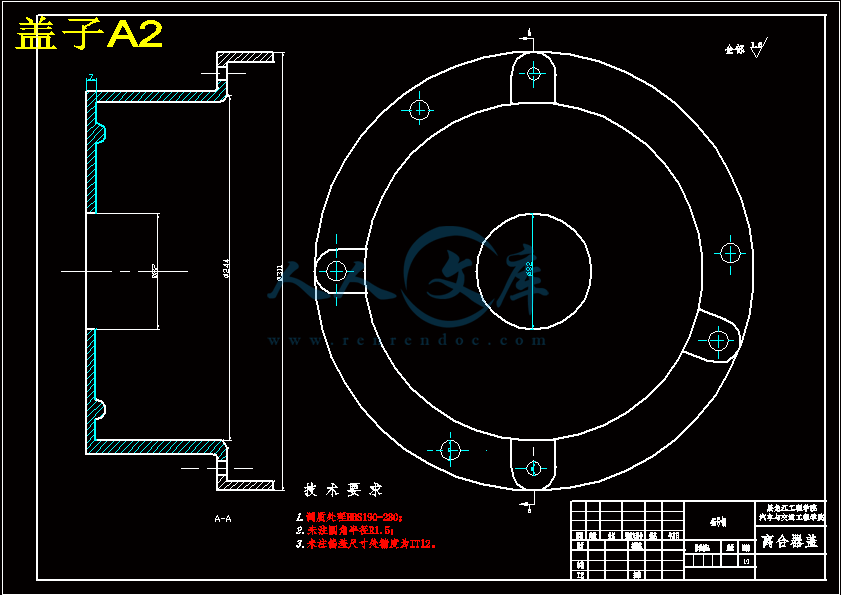

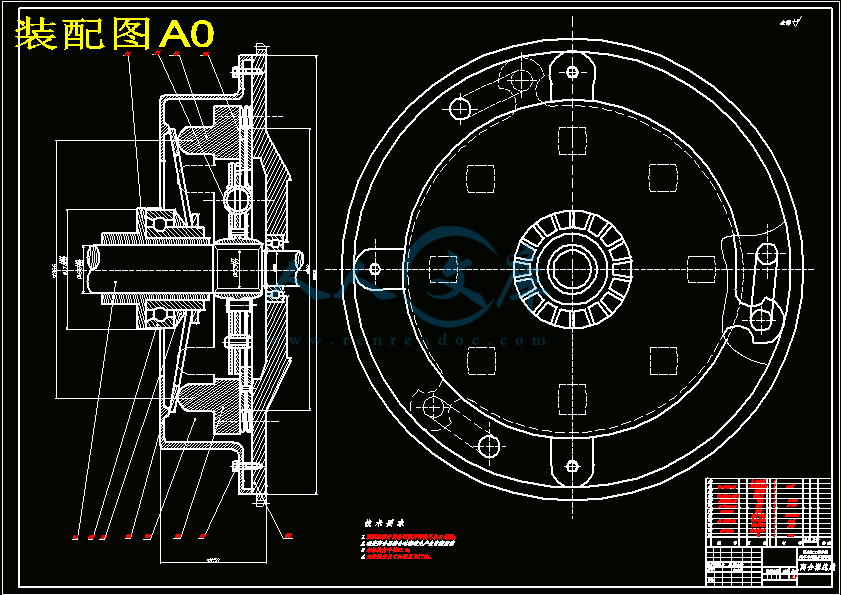

装配图A0.dwg

路宝汽车离合器设计开题报告.doc

路宝汽车离合器设计说明书.doc

题目审定表.doc













摘要

汽车离合器是汽车传动系统的重要组成部分，本设计主要进行汽车膜片弹簧离合器的结构设计。首先，分析汽车膜片弹簧离合器发展现状以及膜片弹簧离合器的系统组成和工作原理。然后，对膜片弹簧离合器部分的结构和工作原理进行详细论述，并针对哈飞路宝汽车阅路宝汽车相关技术参数根据离合器的发展现状，尚未解决的问题，而初选拉式膜片弹簧离合器的基本结构尺寸参数。之后，根据拉式膜片弹簧离合器的性能要求，确定各主要部件的材料选择，结构参数，并对具体尺寸参数进行设计计算、校核、修正。再次，根据各式操纵机构的优缺点，选择液压操纵系统为本次离合器设计的操纵系统。最后，利用Auto-CAD绘制拉式膜片弹簧离合器的主要零部件的零件图及系统装配图。

关键词：拉式；膜片弹簧；离合器；设计；液压操纵

ABSTRACT

Clutch auto transmission system is an important part of the design, were the main car diaphragm spring clutch structure design.The main design of a vehicle diaphragm spring clutch design of the structure. First, the diaphragm spring clutch of motor vehicles and development of the diaphragm spring clutch system components and principle. And then, of diaphragm spring clutch parts of the structure and the working principle, and in the light of the detailed discussion LuBao hafei car LuBao vehicles related technical parameters read according to the current situation of the development of the clutch, not yet solved problems, and primary rumsfeld diaphragm spring clutch of basic structure size parameters.Then, the diaphragm spring clutch part of the structure and working principle of a detailed exposition, and a model for access to the relevant national standards and diaphragm spring primaries push-type clutch size of the basic structure of parameters. , Under the push-type diaphragm spring dual-clutch performance requirements, and identify the major components of the structure, size and specific design parameters, check and correct. Finally, the use of Auto-CAD drawing push-type diaphragm spring clutch parts of the main components of the plan and the system assembly.

Key words: Push-type; diaphragm spring; clutch; Hydraulic control

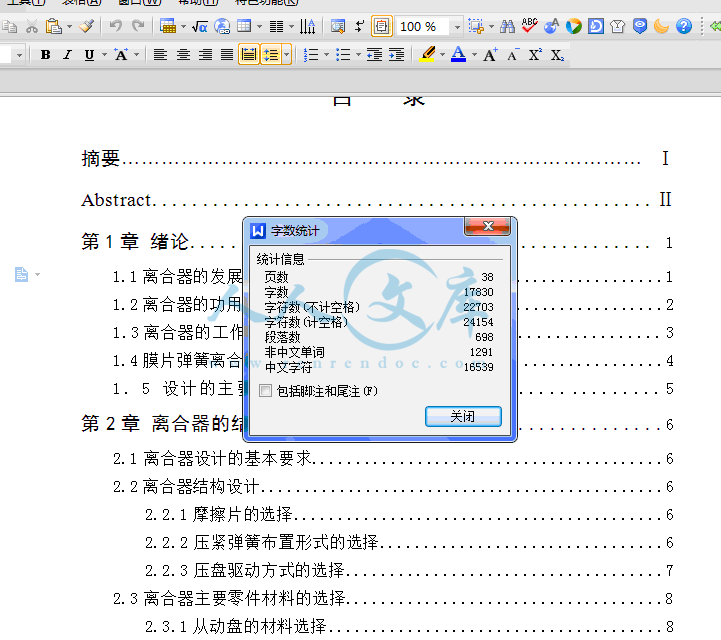

摘要…………………………………………………………………… Ⅰ

Abstract.................................................Ⅱ

第1章绪论............................................. 1

1.1离合器的发展历史............................................1

1.2离合器的功用................................................2

1.3离合器的工作原理..........................................3

1.4膜片弹簧离合器特点..........................................4

1．5 设计的主要内容....................................5

第2章离合器的结构方案选取..............................6

2.1离合器设计的基本要求........................................6

2.2离合器结构设计..............................................6

2.2.1摩擦片的选择..........................................6

2.2.2压紧弹簧布置形式的选择................................6

2.2.3压盘驱动方式的选择....................................7

2.3离合器主要零件材料的选择....................................8

2.3.1从动盘的材料选择......................................8

2.3.2摩擦片的材料选择......................................8

2.3.3膜片弹簧的材料选择....................................8

2.3.4压盘的材料选择........................................8

2.3.5离合器盖的材料选择....................................8

2.4离合器的通风散热............................................9

2.5本章小结....................................................9

第3章离合器基本结构参数的确定.................. .... 10

3.1离合器设计所需数据.........................................10

3.2摩擦片主要参数的选择.......................................10

3.3摩擦片基本参数的优化.......................................12

3.4本章小结...................................................14

第4章膜片弹簧设计................................ 15

4.1膜片弹簧的结构特点.......................... ...............15

4.1.1 H/h的选择............................................15

4.1.2 R/r选择..............................................16

4.1.3 圆锥底角.............................................16

4.1.4 切槽宽度.............................................16

4.1.5 压盘加载点半径和支承环加载点半径的确定...........16

4.1.6 公差与精度...........................................16

4.2膜片弹簧的优化设计......................................... 16

4.3膜片弹簧的载荷与变形关系....................................17

4.4膜片弹簧的应力计算..........................................19

4.5本章小结... ... ... ... ... ... ... ... ... ... ... ... ... 19

第5章离合器从动盘设计...................................... 22

5.1从动盘结构..................................................22

5.2从动盘设计................................................. 23

5.2.1从动片的选择和设计................................... 23

5.2.2从动盘毂的设计....................................... 23

5.2.3摩檫片的材料选取及与从动片的固紧方式................ 25

5.3扭转减震器设计..............................................25

5.4本章小结... ... ... ... ... ... ... ... ... ... ... ... ... ...25

第6章操纵机构设计.......... ................................ 28

6.1离合器踏板行程计算......................................... 28

6.2踏板力的计算.............................................. 29

6.3分离轴承的选取............................................. 30

6.4本章小结... ... ... ... ... ... ... ... ... ... ... ... ... 31

结论................................................... . 32

参考文献.........................................................33

致谢.....................................................34

第1章绪论

1.1离合器的发展历史

在采用离合器的传动系统中，早期离合器的结构形式是锥形摩擦离合器。锥形摩擦离合器传递扭矩的能力，比相同直径的其他结构形式的摩擦离合器要大。但是，其最大的缺点是从动部分的转动惯量太大，引起变速器换挡困难。而且这种离合器在接合时也不够柔和，容易卡住。此后，在油中工作的所谓湿式的多片离合器逐渐取代了锥形摩擦离合器。但是多片湿式摩擦离合器的片与片之间容易被油粘住（尤其是在冷天油液变浓时更容易发生），导致分离不彻底，造成换挡困难。所以它又被干式所取代。多片干式摩擦离合器的主要优点是由于接触面数多，故接合平顺柔和，保证了汽车的平稳起步。但因片数较多，从动部分的转动惯量较大，还是感到换挡不够容易。另外，中间压盘的通风散热不良，易引起过热，加快了摩擦片的磨损甚至烧伤和破裂。如果调整不当还可能引起离合器分离不彻底。多年的实践经验使人们逐渐趋向于采用单片干式摩擦离合器。它具有从动部分转动惯量小，散热性好，结构简单，调整方便，尺寸紧凑，分离彻底等优点。而且只要在结构上采取一定措施，也能使其接合平顺。因此，它得到了极为广泛的应用。

1.3离合器的工作原理

如图1.1所示，摩擦离合器一般是有主动部分、从动部分组成、压紧机构和操纵机构四部分组成。

离合器在接合状态时，发动机扭矩自曲轴传出，通过飞轮2和压盘借摩擦作用传给从动盘3，在通过从动轴传给变速器。当驾驶员踩下踏板时，通过拉杆，分离叉、分离套筒和分离轴承8，将分离杠杆的内端推向右方，由于分离杠杆的中间是以离合器盖5上的支柱为支点，而外端与压盘连接，所以能克服压紧弹簧的力量拉动压盘向左，这样，从动盘3两面的压力消失，因而摩擦力消失，发动机的扭矩就不再传入变速器，离合器处于分离状态。当放开踏板，回位弹簧克服各拉杆接头和支承中的摩擦力，使踏板返回原位。此时压紧弹簧就推动压盘向右，仍将从动盘3压紧在飞轮上2，这样发动机的扭矩又传入变速器。式膜片弹簧是中部与压盘相压在同样压盘尺寸的条件下可采用直径较大的膜片弹簧，提高了压紧力与传递转矩的能力，且并不增大踏板力，在传递相同的转矩时，可采用尺寸较小的结构；在接合或分离状态下，离合器盖的变形量小，刚度大，分离效率更高；拉式的杠杆比大于推式的杠杆比，且中间支承减少了摩擦损失，传动效率较高，踏板操纵更轻便，拉式的踏板力比推式的一般可减少约；无论在接合状态或分离状态，拉式结构的膜片弹簧大端与离合器盖支承始终保持接触，在支承环磨损后不会形成间隙而增大踏板自由行程，不会产生冲击和哭声；使用寿命更长

1.5 设计的主要内容

本次设计主要内容包括：膜片弹簧的尺寸计算、摩擦片的尺寸计算、压盘、离合器盖的结构设计、扭转减震器、分离装置、操纵系统的结构设计。CAD图纸的绘制。

第3章离合器基本结构参数的确定

3.1 离合器设计所需数据

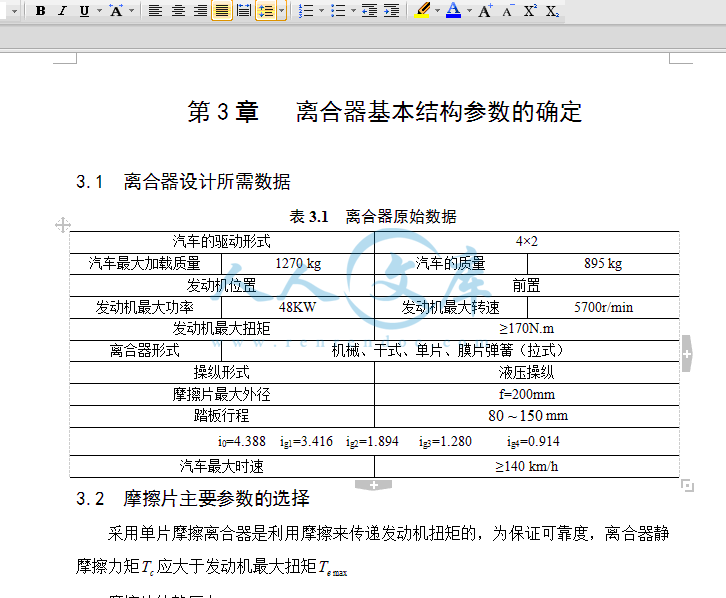

表3.1　离合器原始数据

汽车的驱动形式4×2

汽车最大加载质量1270 kg汽车的质量895 kg

发动机位置前置

发动机最大功率48KW发动机最大转速5700r/min

发动机最大扭矩≥170N.m

离合器形式机械、干式、单片、膜片弹簧（拉式）

操纵形式液压操纵

摩擦片最大外径f=200mm

踏板行程mm

i0=4.388 ig1=3.416 ig2=1.894 ig3=1.280 ig4=0.914

汽车最大时速≥140 km/h

3.2 摩擦片主要参数的选择

采用单片摩擦离合器是利用摩擦来传递发动机扭矩的，为保证可靠度，离合器静摩擦力矩应大于发动机最大扭矩

结　　论

通过以上对膜片弹簧离合器及液压操纵机构的工作原理的阐述及各构件的计算说明，可以看出离合器操纵机构的设计要从选材，尺寸约束，传递发动机扭矩，驾驶员操作等各方面的综合考虑。

选材方面：摩擦片选用石棉基材料，保证其有足够的强度和耐磨性、热稳定性、磨合性，不会发生粘着现象。扭转减振器中的扭转弹簧选用65Si2MnA，其中所含硅成分提高了机件的弹性，所含錳，加强了耐高温性；设计后的离合器顺利通过温升校核，目的是防止摩擦元件过快地磨损和温度过高。

在结构设计方面，取消了原有的分离钩，转而在压板与摩擦片之间安装了一个压紧弹簧，使离合器分离过程径向力减少，分离的更彻底。在操纵装置的设计上所选择的液压式操纵装置改变了现有的拉索式操纵装置摩擦阻力大，传动效率低、动作刚性程度大、布置复杂等缺点。在离合器盖子的设计上，在内端面铸造突起，取代了原有的膜片弹簧支撑圈，使离合器内部构造简单化，有效的缩短了离合器的轴向距离。

综上所述，本次设计数据全部通过优化条件检验，原件所使用的材料基本上符合耐磨，耐压和耐高温的要求，而且离合器尺寸合适，适宜安装，能最高效率传递发动机扭矩，完全符合计划书及国家标准`

参考文献

[1] 徐石安,江发潮.汽车离合器[M].清华大学出版社.2005.

[2] 陈家瑞.汽车构造 [M]. 机械工业出版社.2005.

[3] 王望予.汽车设计[M]. 机械工业出版社.2006.

[4] 中国机械工程学会,中国机械设计大典编委会.中国机械设计大典[M].江西科学技术出版社.2002.

[5] 余仁义,梁涛.汽车离合器操纵机构的设计[J].专用汽车.2003.

[6] 董丽霞,张平.简明汽车技术词典[M].人民交通出版社.2003.

[7] 张金柱,韩玉敏,石美玉.汽车工程专业英语[M].化学工业出版社.2005.

[8] 廖清林.汽车离合器膜片弹簧的稳健优化设计[J].重庆工学院学报 .2002.

[9] 王志明,胡树根,王兆军.汽车离合器盖成形工艺和模具设计[J].实用技术.2005（12）.

[10]罗颂荣,胡浩,刘文清.汽车拉式膜片弹簧片的优化设计[J].常德师范学院学报.2001（3）

[11] 王洋,高翔,陈祥,朱茂桃.膜片弹簧设计的概率优化研究[J].江苏理工大学学报. 2001（1）.

[12] 王三民,诸文俊.机械原理与设计[M].机械工业出版社.2002 .

[13] 张铁山,高翔,夏长高,朱茂桃.汽车离合器传动片设计研究[J].江苏理工学报.2001（11）.

[14] 严正峰,盛学斌.Φ35膜片弹簧离合器校核设计[J]. 设计.计算.研究.2004（5）.

[15] 王宝玺.汽车拖拉机制造工艺学 [M].机械工业出版社.2005.

[16] A. C. Rao. Trans. On the Performance of Kinematic Chains. CSME [J] 12 No. 2 ,1998.

[17] 夏华,胡亚民,黎勇等.汽车离合器盖成形工艺和模具设计[J]. 锻压技术.2005,2.

[18] D. G. Chetwynd and P. H. Phiuipsonx, An ivestigation of reference criteria used undness measurement,J.Phys.E:Sciinstrum.[J] 1980,13(5):530 - 538.

内容简介：: SY-025-BY-2毕业设计（论文）任务书学生姓名李然系部汽车与交通工程学院专业、班级车辆工程07-4指导教师姓名臧杰职称教授从事专业汽车运用工程是否外聘否题目名称路宝汽车离合器设计一、设计（论文）目的、意义离合器是汽车传动系中的重要部件，它的构造特性与发展和传动系统紧密相关。在我国，乘用车中自动挡车款式只占全国平均数的26.53%；若考虑到商用车中更多数是采用手动变速器，手动挡汽车目前仍然是世界车款的主流。可以说，从目前到将来离合器这一部件将会伴随着内燃机一起存在，不可能在汽车上消失。因此研究离合器结构设计有着实际意义。可以针对哈飞路宝汽车的各项参数，设计膜片弹簧离合器弹簧离合器。通过设计掌握汽车膜片弹簧离合器设计的原则和方法，培养正确的研究方法、理论联系实际的工作作风、严肃求实的学习态度。课题综合运用了汽车设计、汽车构造、CAD绘图等知识。二、设计（论文）内容、技术要求（研究方法）1、设计内容（1）离合器压盘总成设计、弹簧的参数、尺寸、材料及结构设计；（2）离合器的装配及零件CAD工程图。（3）完成设计说明书。2、技术要求（1）通过文献资料收集，熟悉汽车离合器设计的有关理论知识，研究外离合器设计和汽车计算机辅助设计的发展状况。（2）实地到汽车厂等部门学习调查，了解汽车离合器设计的方法、CAD的使用。（3）编写课题研究大纲和开题报告。（4）针对路宝汽车离合器的各项参数，计算确定离合器的尺寸。完成相关CAD图纸。（5）按进度要求独立完成毕业设计，服从指导教师安排；完成的毕业设计格式规范；方案选择合理，具有可行性、经济型、实用性，设计思路清晰，符合实际，图纸正确符合制图标准。内容完整。三、设计（论文）完成后应提交的成果说明书1份（1.5万字以上）折合零号图1张 2号图纸7张 1号图纸1张四、设计（论文）进度安排（1）调研、资料收集，完成开题报告第4周（3月24日3月30日）（2）参数选择方案确定，列文稿大纲第5-6周（3月31日4月10日）（3）设计计算第7周（4月11日4月17日）（4）完成设计说明书，完成图纸绘制第813周（4月18日5月29日）（5）交稿，预答辩第14周（5月30日6月9日）（6）设计审核、修改第15、16周（6月9日6月22日）（7）毕业设计答辩第17周（6月23日6月29日）五、主要参考资料1、有关汽车设计的科技书：1汽车标准汇编。天津：中国汽车技术研究中心标准研究所，2005.2林世裕主编。膜片弹簧与蝶形弹簧离合器的设计与制造。东南大学出版社，19953孙苏榕。计算机辅助产品造型设计。上海：中国纺织大学出版社，20002、有关的期刊：1姜彦龙主编，捷达轿车离合器常见故障检测与检修J。黑龙江科技，2009.092杨晓辉主编，膜片弹簧分离特性分析与计算J。2009.023司传胜主编。汽车膜片弹簧离合器的优化设计J。林业机械与木工设备，2004，124罗颂荣主编。汽车拉式膜片弹簧片的优化设计J。常德师范学院学报，2001.01六、备注指导教师签字：年月日教研室主任签字：年月日本科学生毕业设计哈飞路宝汽车膜片弹簧离合器设计院系名称：汽车与交通工程学院专业班级：车辆工程B07-4班学生姓名：李然指导教师：臧杰职称：教授黑龙江工程学院二一一年六月黑龙江工程学院本科学生毕业设计The Graduation Design for Bachelors DegreeDesign of Construction MachineryDiaphragm Apring Clutch Candidate：LiRanSpecialty：Vehicle EngineeringClass：B07-4Supervisor：Prof. Zang JieHeilongjiang Institute of Technology 2011-06Harbin摘要汽车离合器是汽车传动系统的重要组成部分，本设计主要进行汽车膜片弹簧离合器的结构设计。首先，分析汽车膜片弹簧离合器发展现状以及膜片弹簧离合器的系统组成和工作原理。然后，对膜片弹簧离合器部分的结构和工作原理进行详细论述，并针对哈飞路宝汽车阅路宝汽车相关技术参数根据离合器的发展现状，尚未解决的问题，而初选拉式膜片弹簧离合器的基本结构尺寸参数。之后，根据拉式膜片弹簧离合器的性能要求，确定各主要部件的材料选择，结构参数，并对具体尺寸参数进行设计计算、校核、修正。再次，根据各式操纵机构的优缺点，选择液压操纵系统为本次离合器设计的操纵系统。最后，利用Auto-CAD绘制拉式膜片弹簧离合器的主要零部件的零件图及系统装配图。关键词：拉式；膜片弹簧；离合器；设计；液压操纵ABSTRACTClutch auto transmission system is an important part of the design, were the main car diaphragm spring clutch structure design.The main design of a vehicle diaphragm spring clutch design of the structure. First, the diaphragm spring clutch of motor vehicles and development of the diaphragm spring clutch system components and principle. And then, of diaphragm spring clutch parts of the structure and the working principle, and in the light of the detailed discussion LuBao hafei car LuBao vehicles related technical parameters read according to the current situation of the development of the clutch, not yet solved problems, and primary rumsfeld diaphragm spring clutch of basic structure size parameters.Then, the diaphragm spring clutch part of the structure and working principle of a detailed exposition, and a model for access to the relevant national standards and diaphragm spring primaries push-type clutch size of the basic structure of parameters. , Under the push-type diaphragm spring dual-clutch performance requirements, and identify the major components of the structure, size and specific design parameters, check and correct. Finally, the use of Auto-CAD drawing push-type diaphragm spring clutch parts of the main components of the plan and the system assembly.Key words: Push-type; diaphragm spring; clutch; Hydraulic control 黑龙江工程学院本科生毕业设计目录摘要 Abstract.第1章绪论. 11.1离合器的发展历史.11.2离合器的功用.21.3离合器的工作原理.31.4膜片弹簧离合器特点.415 设计的主要内容.5第2章离合器的结构方案选取.62.1离合器设计的基本要求.62.2离合器结构设计.6 2.2.1摩擦片的选择.6 2.2.2压紧弹簧布置形式的选择.6 2.2.3压盘驱动方式的选择.72.3离合器主要零件材料的选择.82.3.1从动盘的材料选择.82.3.2摩擦片的材料选择.82.3.3膜片弹簧的材料选择.82.3.4压盘的材料选择.82.3.5离合器盖的材料选择.82.4离合器的通风散热.92.5本章小结.9第3章离合器基本结构参数的确定. . 103.1离合器设计所需数据.103.2摩擦片主要参数的选择.103.3摩擦片基本参数的优化.123.4本章小结.14第4章膜片弹簧设计. 154.1膜片弹簧的结构特点. .15 4.1.1 H/h的选择.15 4.1.2 R/r选择.16 4.1.3 圆锥底角.16 4.1.4 切槽宽度.16 4.1.5 压盘加载点半径和支承环加载点半径的确定.16 4.1.6 公差与精度.164.2膜片弹簧的优化设计. 164.3膜片弹簧的载荷与变形关系.174.4膜片弹簧的应力计算.194.5本章小结. . . . . . . . . . . . . 19第5章离合器从动盘设计. 225.1从动盘结构.225.2从动盘设计. 23 5.2.1从动片的选择和设计. 23 5.2.2从动盘毂的设计. 23 5.2.3摩檫片的材料选取及与从动片的固紧方式. 255.3扭转减震器设计.255.4本章小结. . . . . . . . . . . . . .25第6章操纵机构设计. . 286.1离合器踏板行程计算. 286.2踏板力的计算. 296.3分离轴承的选取. 306.4本章小结. . . . . . . . . . . . . 31结论. . 32参考文献.33致谢.34毕业论文指导教师评分表学生姓名李然院系汽车与交通工程学院专业、班级车辆工程07-4指导教师姓名臧杰职称教授从事专业车辆工程是否外聘是否题目名称路宝汽车的离合器设计序号评价项目满分得分1选题与专业培养目标的符合程度，综合训练情况；题目难易度102题目工作量；选题的理论意义或实际价值103查阅文献资料能力；综合运用知识能力154研究方案的设计能力；研究方法和手段的运用能力；外文应用能力255文题相符程度；写作水平156写作规范性；篇幅；成果的理论或实际价值；创新性157科学素养、学习态度、纪律表现；毕业论文进度10得分 X= 评语：（参照上述评价项目给出评语，注意反映该论文的特点）工作态度：好较好一般较差很差研究能力或设计能力：强较强一般较弱很弱工作量：大较大适中较少很少规范性：好较好一般较差很差成果质量（研究方案、研究方法、正确性）：好较好一般较差很差其他：指导教师签字：年月日毕业设计指导教师评分表学生姓名李然院系汽车与交通工程学院专业、班级车辆工程07-4指导教师姓名臧杰职称教授从事专业车辆工程是否外聘是否题目名称路宝汽车的离合器设计序号评价项目满分得分1选题与专业培养目标的符合程度，综合训练情况；题目难易度102题目工作量；题目与工程实践、社会实际、科研与实验室建设等的结合程度103综合运用知识能力（设计涉及学科范围，内容深广度及问题难易度）；应用文献资料能力154设计（实验）能力；计算能力（数据运算与处理能力）；外文应用能力205计算机应用能力；对实验结果的分析能力（或综合分析能力、技术经济分析能力）106插图（图纸）质量；设计说明书撰写水平；设计的实用性与科学性；创新性207设计规范化程度（设计栏目齐全合理、SI制的使用等）58科学素养、学习态度、纪律表现；毕业论文进度10得分 X= 评语：（参照上述评价项目给出评语，注意反映该论文的特点）工作态度：好较好一般较差很差研究能力或设计能力：强较强一般较弱很弱工作量：大较大适中较少很少说明书规范性：好较好一般较差很差图纸规范性：好较好一般较差很差成果质量（设计方案、设计方法、正确性）好较好一般较差很差其他：指导教师签字：年月日毕业论文评阅人评分表学生姓名李然专业班级车辆工程07-4指导教师姓名臧杰职称教授题目路宝汽车的离合器设计评阅组或预答辩组成员姓名臧杰鲍宇纪峻岭朱荣福孙远涛出席人数5序号评价项目满分得分1选题与专业培养目标的符合程度，综合训练情况；题目难易度152题目工作量；选题的理论意义或实际价值103查阅文献资料能力；综合运用知识能力204研究方案的设计能力；研究方法和手段的运用能力；外文应用能力255文题相符程度；写作水平156写作规范性；篇幅；成果的理论或实际价值；创新性15得分 Y= 评语：（参照上述评价项目给出评语，注意反映该论文的特点）回答问题：正确基本正确基本不正确不能回答所提问题研究能力或设计能力：强较强一般较弱很弱工作量：大较大适中较少很少规范性：好较好一般较差很差成果质量（研究方案、研究方法、正确性）：好较好一般较差很差其他：评阅人或预答辩组长签字：年月日注：毕业设计（论文）评阅可以采用2名评阅教师评阅或集体评阅或预答辩等形式。毕业设计评阅人评分表学生姓名李然专业班级车辆工程07-4指导教师姓名臧杰职称教授题目路宝汽车的离合器设计评阅组或预答辩组成员姓名臧杰鲍宇纪峻岭朱荣福孙远涛出席人数5序号评价项目满分得分1选题与专业培养目标的符合程度，综合训练情况；题目难易度102题目工作量；题目与工程实践、社会实际、科研与实验室建设等的结合程度103综合运用知识能力（设计涉及学科范围，内容深广度及问题难易度）；应用文献资料能力154设计（实验）能力；计算能力（数据运算与处理能力）；外文应用能力255计算机应用能力；对实验结果的分析能力（或综合分析能力、技术经济分析能力）156插图（图纸）质量；设计说明书撰写水平；设计的实用性与科学性；创新性207设计规范化程度（设计栏目齐全合理、SI制的使用等）5得分 Y= 评语：（参照上述评价项目给出评语，注意反映该论文的特点）回答问题：正确基本正确基本不正确不能回答所提问题研究能力或设计能力：强较强一般较弱很弱工作量：大较大适中较少很少说明书规范性：好较好一般较差很差图纸规范性：好较好一般较差很差成果质量（设计方案、设计方法、正确性）好较好一般较差很差其他：评阅人或预答辩组长签字：年月日注：毕业设计（论文）评阅可以采用2名评阅教师评阅或集体评阅或预答辩等形式。毕业论文答辩评分表学生姓名李然专业班级车辆工程07-4指导教师臧杰职称教授题目路宝汽车的离合器设计答辩时间月日时答辩组成员姓名臧杰鲍宇纪峻岭朱荣福孙远涛出席人数5序号评审指标满分得分1选题与专业培养目标的符合程度，综合训练情况，题目难易度、工作量、理论意义或价值102研究方案的设计能力、研究方法和手段的运用能力、综合运用知识的能力、应用文献资料和外文的能力203论文撰写水平、文题相符程度、写作规范化程度、篇幅、成果的理论或实际价值、创新性154毕业论文答辩准备情况55毕业论文自述情况206毕业论文答辩回答问题情况30总分 Z= 答辩过程记录、评语：自述思路与表达能力：好较好一般较差很差回答问题：正确基本正确基本不正确不能回答所提问题研究能力或设计能力：强较强一般较弱很弱工作量：大较大适中较少很少规范性：好较好一般较差很差成果质量（研究方案、研究方法、正确性）：好较好一般较差很差其他：答辩组长签字：年月日毕业设计答辩评分表学生姓名李然专业班级车辆工程07-4指导教师臧杰职称教授题目路宝汽车的离合器设计答辩时间月日时答辩组成员姓名臧杰鲍宇纪峻岭朱荣福孙远涛出席人数5序号评审指标满分得分1选题与专业培养目标的符合程度，综合训练情况，题目难易度、工作量、与实际的结合程度102设计（实验）能力、对实验结果的分析能力、计算能力、综合运用知识能力103应用文献资料、计算机、外文的能力104设计说明书撰写水平、图纸质量，设计的规范化程度（设计栏目齐全合理、SI制的使用等）、实用性、科学性和创新性155毕业设计答辩准备情况56毕业设计自述情况207毕业设计答辩回答问题情况30总分 Z= 答辩过程记录、评语：自述思路与表达能力：好较好一般较差很差回答问题：正确基本正确基本不正确不能回答所提问题研究能力或设计能力：强较强一般较弱很弱工作量：大较大适中较少很少说明书规范性：好较好一般较差很差图纸规范性：好较好一般较差很差成果质量（设计方案、设计方法、正确性）好较好一般较差很差其他：答辩组长签字：年月日毕业设计（论文）成绩评定表学生姓名李然性别男院系汽车与交通工程学院专业车辆工程班级07-4设计（论文）题目路宝汽车的离合器设计平时成绩评分（开题、中检、出勤）指导教师姓名职称指导教师评分（X）评阅教师姓名职称评阅教师评分（Y）答辩组组长职称答辩组评分（Z）毕业设计（论文）成绩百分制五级分制答辩委员会评语：答辩委员会主任签字（盖章）：院系公章：年月日注：1、平时成绩（开题、中检、出勤）评分按十分制填写，指导教师、评阅教师、答辩组评分按百分制填写，毕业设计（论文）成绩百分制=W+0.2X+0.2Y+0.5Z 2、评语中应当包括学生毕业设计（论文）选题质量、能力水平、设计（论文）水平、设计（论文）撰写质量、学生在毕业设计（论文）实施或写作过程中的学习态度及学生答辩情况等内容的评价。优秀毕业设计（论文）推荐表题目类别学生姓名院（系）、专业、班级指导教师职称设计成果明细：答辩委员会评语：答辩委员会主任签字（盖章）：院、系公章：年月日备注：注：“类别”栏填写毕业论文、毕业设计、其它毕业设计（论文）开题报告设计（论文）题目: 路宝汽车的离合器设计院系名称: 汽车与交通工程学院专业班级: 车辆07-4班学生姓名: 导师姓名: 开题时间: 2011年4月24日指导委员会审查意见：签字：年月日毕业设计（论文）开题报告学生姓名系部汽车与交通工程学院专业、班级车辆工程07-4指导教师姓名职称教授从事专业车辆工程是否外聘是否题目名称路宝汽车的离合器设计一、课题研究现状、选题目的和意义现代汽车工业具有世界性，是开发型的综合工业，竞争也越来越激烈。我国自1953年创建第一汽车制造厂至今，已有130多家汽车制造厂，700多家汽车改装厂。随着我国国民经济的快速发展和人们生活水平的不断提高，对汽车的使用功能不断提出新的要求。目前大部分汽车采用离合器作为汽车的动力传递机构。离合器可使发动机与传动系逐渐接合，保证汽车平稳起步。现代车用活塞式发动机不能带负荷启动，它必须先在空负荷下启动，然后再逐渐加载。发动机启动后，得以稳定运转的最低转速约为300500r/min，而汽车则只能由静止开始起步，一个运转着的发动机，要带一个静止的传动系，是不能突然刚性接合的。因为如果是突然的刚性连接，就必然造成不是汽车猛烈攒动，就是发动机熄火。所以离合器可使发动机与传动系逐渐地柔和地接合在一起，使发动机加给传动系的扭矩逐渐变大，至足以克服行驶阻力时，汽车便由静止开始缓慢地平稳起步了。虽然利用变速器的空档，也可以实现发动机与传动系的分离。但变速器在空档位置时，变速器内的主动齿轮和发动机还是连接的，要转动发动机，就必须和变速器内的主动齿轮一起拖转，而变速器内的齿轮浸在黏度较大的齿轮油中，拖转它的阻力是很大的。尤其在寒冷季节，如没有离合器来分离发动机和传动系，发动机起动是很困难的。所以离合器的第二个功用，就是暂时分开发动机和传动系的联系，以便于发动机起动。汽车行驶中变速器要经常变换档位，即变速器内的齿轮副要经常脱开啮合和进入啮合。如在脱档时，由于原来啮合的齿面压力的存在，可能使脱档困难，但如用离合器暂时分离传动系，即能便利脱档。同时在挂档时，依靠驾驶员掌握，使待啮合的齿轮副圆周速度达到同步是较为困难的，待啮合齿轮副圆周速度的差异将会造成挂档冲击甚至挂不上档，此时又需要离合器暂时分开传动系，以便使与离合器主动齿轮联结的质量减小，这样即可以减少挂挡冲击以便利换档。离合器所能传递的最大扭矩是有一定限制的，在汽车紧急制动时，传动系受到很大的惯性负荷，此时由于离合器自动打滑，可避免传动系零件超载损坏，起保护作用。传统离合器分有拉线和液压式两种，自动离合器也分为两种：机械电机式自动离合器和液压式自动离合器。机械电机式自动离合器的ECU汇集油门踏板、发动机转速传感器、车速传感器等信号，经处理后发送指令驱动伺服马达，通过拉杆等机械形式驱使离合器动作；液压式自动离合器则是由ECU发送信号驱动电动液压系统，通过液压操纵离合器动作。液压式自动离合器在目前通用的膜片离合器的基础上增加了电子控制单元（ECU）和液压执行系统，将踏板操纵离合器油缸活塞改为由开关装置控制电动油泵去操纵离合器油缸活塞。变速器控制单元（ECU）与发动机控制单元（ECU）是集成在一起的，根据油门踏板、变速器档位、变速器输入/输出轴转速、发动机转速、节气门开度等传感器反馈信息，计算出离合器最佳的接合时间与速度。自动离合器的执行机构由电动油泵、电磁阀和离合器油缸组成，当ECU发出指令驱动电动油泵，电动油泵产生的高压油液通过电磁阀输送到离合器油缸。通过ECU控制电磁阀的电流量来控制油液流量和油液的通道变换，实现离合器油缸活塞的移动，从而完成汽车起动、换档时的离合器动作。离合器分类国家标准GBT10043-2003 汽车离合器有摩擦式离合器、液力变矩器(液力偶合器)、电磁离合器等几种。摩擦式离合器又分为湿式和干式两种。液力偶合器靠工作液（油液）传递转矩，外壳与泵轮连为一体，是主动件；涡轮与泵轮相对，是从动件。当泵轮转速较低时，涡轮不能被带动，主动件与从动件之间处于分离状态；随着泵轮转速的提高，涡轮被带动，主动件与从动件之间处于接合状态。电磁离合器靠线圈的通断电来控制离合器的接合与分离。如在主动与从动件之间放置磁粉，则可以加强两者之间的接合力，这样的离合器称为磁粉式电磁离合器。目前，与手动变速器相配合的绝大多数离合器为干式摩擦式离合器，按其从动盘的数目，又分为单盘式、双盘式和多盘式等几种。湿式摩擦式离合器一般为多盘式的，浸在油中以便于散热。采用若干个螺旋弹簧作为压紧弹簧，并将这些弹簧沿压盘圆周分布的离合器称为周布弹簧离合器。在采用离合器的传动系统中，早期离合器的形式是锥形摩擦离合器。锥形摩擦离合器传递扭矩的能力，比相同直径的其他结构形式的摩擦离合器要大。但是，其最大的缺点是从动部分的转动惯量太大，引起变速器换挡困难。而且这种离合器在接合时也不够柔和，容易卡住。在油中工作的所谓湿式的多片离合器逐渐取代了锥形摩擦离合器。但是多片湿式摩擦离合器的片与片之间容易被油粘住（尤其是在冷天油液变浓时更容易发生），导致分离不彻底，造成换挡困难。所以它又被干式所取代。多片干式摩擦离合器的主要优点是由于接触面数多，故接合平顺柔和，保证了汽车的平稳起步。但因片数较多，从动部分的转动惯量较大，还是感到换挡不够容易。另外，中间压盘的通风散热不良，易引起过热，加快了摩擦片的磨损甚至烧伤和破裂。如果调整不当还可能引起离合器分离不彻底。随着汽车运输的发展，离合器还要在原有的基础上不断改进和提高，以适应新的使用条件。从国外的发展动向来看，近年来汽车的性能在向高速发展，发动机的功率和转速不断提高，载重汽车趋向大型化，国内也有类似的情况。此外，对离合器的使用要求也越来越高。所以，增加离合器的传扭能力，提高其使用寿命，简化操作，已经成为目前离合器的发展趋势。多年的实践经验和技术和上的改进使人们逐渐趋向首选膜片弹簧离合器。首先，膜片弹簧本身兼起压紧弹簧和分离杆的作用，使得零件数目减少，重量减轻；其次，离合器结构大大简化并显著地缩短了离合器的轴间尺寸；再者，膜片弹簧具有良好的非线性特性，设计合适可使摩擦片磨损到极限，压紧力仍能维持很少改变，且减轻分离离合器时的踏板力，使操纵轻便。因此广泛应用于大,中，小各类车型中。膜片弹簧离合器是近年来在轿车和轻型载货汽车上广泛采用的一种离合器。因其作为压簧，可以同时兼起分离杠杆的作用，使离合器的结构大为简化，质量减少，并显著地缩短了离合器的轴向尺寸。其次，由于膜片弹簧与压盘以整个圆周接触，使压力分布均匀。另外由于膜片弹簧具有非线性弹性特性，故能在从动盘摩擦片磨损后，弹簧仍能可靠的传递发动机的转矩，而不致产生滑离。离合器分离时，使离合器踏板操纵轻便，减轻驾驶员的劳动强度。此外，因膜片是一种对称零件，平衡性好，在高速下，其压紧力降低很少，而周布置弹离合器在高速时，因受离心力作用会产生横向挠曲，弹簧严重鼓出，从而降低了对压盘的压紧力，从而引起离合器传递转矩能力下降。那么可以看出，对于轻型车膜片弹簧离合器的设计研究对于改善汽车离合器各方面的性能具有十分重要的意义。作为压紧弹簧的所谓膜片弹簧，是由弹簧钢冲压成的，具有“无底碟子”形状的截锥形薄壁膜片，且自其小端在锥面上开有许多径向切槽，以形成弹性杠杆，而其余未切槽的大端截锥部分则起弹簧作用。膜片弹簧的两侧有支承圈，而后者借助于固定在离合器盖上的一些（为径向切槽数目的一半）铆钉来安装定位。当离合器盖用螺栓固定到飞轮上时，由于离合器盖靠向飞轮，后支承圈则压膜片弹簧使其产生弹性变形，锥顶角变大，甚至膜片弹簧几乎变平。同时在膜片弹簧的大端对压盘产生压紧力使离合器处于结合状态。当离合器分离时，分离轴承前移膜片弹簧压前支承圈并以其作为支点发生反锥形的转变，使膜片弹簧大端后移，并通过分离钩拉动压盘后移使离合器分离。膜片弹簧离合器具有很多优点：首先，由于膜片弹簧具有非线性特性，因此设计摩擦片磨损后，弹簧压力几乎不变，且可以减轻分离离合器时的踏板力，使操纵轻便；其次，膜片弹簧的安装位置对离合器轴的中心线是对称的，因此其压紧力实际上不受离心力的影响，性能稳定，平衡性也好；再者，膜片弹簧本身兼起压紧弹簧和分离杠杆的作用，使离合器结构大为简化，零件数目减少，质量减小并显著缩短了轴向尺寸；另外，由于膜片弹簧与压盘是以整个圆周接触，使压力分布均匀，摩擦片的接触良好，摩擦均匀，也易于实现良好的通风散热等。由于膜片弹簧离合器具有上述一系列优点，并且制造膜片弹簧离合器的工艺水平在不断提高，因此这种离合器在轿车及微型、轻型客车上得到广泛运用，而且正大力扩展到载货汽车和重型汽车上，国外已经设计出了传递转矩为802000N.m、最大摩擦片外径达420的膜片弹簧离合器系列，广泛用于轿车、客车、轻型和中型货车上。甚至某些总质量达2832t的重型汽车也有采用膜片弹簧离合器的，但膜片弹簧的制造成本比圆柱螺旋弹簧要高。膜片弹簧离合器的操纵采用压式机构，即离合器分离时膜片弹簧弹性杠压杆内端的分离指处是承受压力。离合器是汽车传动系中的重要部件，主要功用是是切断和实现发动机对传动系的动力传递，保证汽车平稳起步，保证传动系统换挡时工作平顺以及限制传动系统所承受的最大转矩，防止传动系统过载。它的构造特性与发展和传动系紧密相关。在以内燃机为动力的机械传动汽车中，虽然发展自动传动系统是汽车传动系统的发展趋势，但手动挡汽车款式仍然占多数，且考虑商用车中更多数采用手动变速器，则手动挡汽车目前仍然是世界汽车的主流。可以说，从目前到将来，离合器这一部件将会随着内燃机一起存在，不可能在汽车上消失。因此，研究离合器结构有实际的意义，设计更优质的离合器也就成为力推动汽车技术进步的课题之一。本次设计的课题是根据哈飞路宝汽车的各项参数，设计膜片弹簧离合器。在该款轻型车上膜片弹簧离合器有着零件数量少，重量轻操纵轻便等优点。但是有制造难度大，分离指刚度低，分离效率低等缺点。本次设计将着重解决此类问题二、设计（论文）的基本内容、拟解决的主要问题1掌握汽车离合器结构及工作原理2离合器总成设计,从动盘设计，弹簧的参数，尺寸，材料以及结构设计3使用CAD完成图纸4编写设计说明书5拟解决的问题:摩擦片外径D的确定，离合器后备系数的确定，单位压力P的确定：分离装置的设计，以及从动盘设计（从动盘毂的设计）和膜片弹簧设计等。三、技术路线（研究方法）离合器设计的发展现状掌握离合器结构及其工作原理传动方案的选取基本参数的确定从动盘压盘设计分离装置设计弹簧部分设计离合器壳体设计图纸的绘制完成说明书四、进度安排（1）调研、资料收集，完成开题报告第4周（3月24日3月30日）（2）参数选择方案确定，列文稿大纲第5-6周（3月31日4月10日）（3）设计计算第7周（4月11日4月17日）（4）完成设计说明书，完成图纸绘制第813周（4月18日5月29日）（5）交稿，预答辩第14周（5月30日6月9日）（6）设计审核、修改第15、16周（6月9日6月22日）（7）毕业设计答辩第17周（6月23日6月29日）五、参考文献1 臧杰，汽车构造（下册）。机械工业出版社，20082 陈家瑞.汽车构造(上，下册) M.北京：人民交通出版社，19943 高维山.变速器M.北京：人民交通出版社，19904 刘海江，于信汇，沈斌.汽车齿轮M.上海：同济大学出版社，1997 5 孙恒，傅则绍.机械原理M.北京：高等教育出版社，19906 余志生.汽车理论M.北京：机械工业出版社，20007 蔡炳炎，徐勇，林宁.机械式汽车变速器的速比配置分析J.机械研究与应用 2005-048 王望予.汽车设计（第四版）M.北京：机械工业出版社，20049 刘惟信.汽车设计M.北京：清华人学出版社，200110 徐灏.机械设计手册M.北京：机械工业出版社，1991 11罗颂荣主编。汽车拉式膜片弹簧片的优化设计J.常德师范学院学报，2001.0112孙文铠主编。汽车离合器起步结合过程的仿真研究J。武汉科技大学学报，2006.0413孙卫波主编。汽车膜片弹簧离合器智能优化设计研究J。中国工程机械学报，2007.0114汽车标准汇编。天津：中国汽车技术研究中心标准研究所，200515林世裕主编。膜片弹簧与蝶形弹簧离合器的设计与制造。东南大学出版社，199516孙苏榕。计算机辅助产品造型设计。上海：中国纺织大学出版社，200017杨晓辉主编，膜片弹簧分离特性分析与计算J。2009.0218姜彦龙主编，捷达轿车离合器常见故障检测与检修J。黑龙江科技，2009.0919司传胜主编。汽车膜片弹簧离合器的优化设计J。林业机械与木工设备，2004，1220J.Sveda,Z.Sika,M.Valasek:Active Mounting of Machine Tool Feed Drives,In:Proc.of WAM 2007,Prague 2007.pp.1-6六、备注黑龙江工程学院本科生毕业设计摘要汽车离合器是汽车传动系统的重要组成部分，本设计主要进行汽车膜片弹簧离合器的结构设计。首先，分析汽车膜片弹簧离合器发展现状以及膜片弹簧离合器的系统组成和工作原理。然后，对膜片弹簧离合器部分的结构和工作原理进行详细论述，并针对哈飞路宝汽车阅路宝汽车相关技术参数根据离合器的发展现状，尚未解决的问题，而初选拉式膜片弹簧离合器的基本结构尺寸参数。之后，根据拉式膜片弹簧离合器的性能要求，确定各主要部件的材料选择，结构参数，并对具体尺寸参数进行设计计算、校核、修正。再次，根据各式操纵机构的优缺点，选择液压操纵系统为本次离合器设计的操纵系统。最后，利用Auto-CAD绘制拉式膜片弹簧离合器的主要零部件的零件图及系统装配图。关键词：拉式；膜片弹簧；离合器；设计；液压操纵ABSTRACTClutch auto transmission system is an important part of the design, were the main car diaphragm spring clutch structure design.The main design of a vehicle diaphragm spring clutch design of the structure. First, the diaphragm spring clutch of motor vehicles and development of the diaphragm spring clutch system components and principle. And then, of diaphragm spring clutch parts of the structure and the working principle, and in the light of the detailed discussion LuBao hafei car LuBao vehicles related technical parameters read according to the current situation of the development of the clutch, not yet solved problems, and primary rumsfeld diaphragm spring clutch of basic structure size parameters.Then, the diaphragm spring clutch part of the structure and working principle of a detailed exposition, and a model for access to the relevant national standards and diaphragm spring primaries push-type clutch size of the basic structure of parameters. , Under the push-type diaphragm spring dual-clutch performance requirements, and identify the major components of the structure, size and specific design parameters, check and correct. Finally, the use of Auto-CAD drawing push-type diaphragm spring clutch parts of the main components of the plan and the system assembly.Key words: Push-type; diaphragm spring; clutch; Hydraulic control 目录摘要 Abstract.第1章绪论. 11.1离合器的发展历史.11.2离合器的功用.21.3离合器的工作原理.31.4膜片弹簧离合器特点.415 设计的主要内容.5第2章离合器的结构方案选取.62.1离合器设计的基本要求.62.2离合器结构设计.6 2.2.1摩擦片的选择.6 2.2.2压紧弹簧布置形式的选择.6 2.2.3压盘驱动方式的选择.72.3离合器主要零件材料的选择.82.3.1从动盘的材料选择.82.3.2摩擦片的材料选择.82.3.3膜片弹簧的材料选择.82.3.4压盘的材料选择.82.3.5离合器盖的材料选择.82.4离合器的通风散热.92.5本章小结.9第3章离合器基本结构参数的确定. . 103.1离合器设计所需数据.103.2摩擦片主要参数的选择.103.3摩擦片基本参数的优化.123.4本章小结.14第4章膜片弹簧设计. 154.1膜片弹簧的结构特点. .15 4.1.1 H/h的选择.15 4.1.2 R/r选择.16 4.1.3 圆锥底角.16 4.1.4 切槽宽度.16 4.1.5 压盘加载点半径和支承环加载点半径的确定.16 4.1.6 公差与精度.164.2膜片弹簧的优化设计. 164.3膜片弹簧的载荷与变形关系.174.4膜片弹簧的应力计算.194.5本章小结. . . . . . . . . . . . . 19第5章离合器从动盘设计. 225.1从动盘结构.225.2从动盘设计. 23 5.2.1从动片的选择和设计. 23 5.2.2从动盘毂的设计. 23 5.2.3摩檫片的材料选取及与从动片的固紧方式. 255.3扭转减震器设计.255.4本章小结. . . . . . . . . . . . . .25第6章操纵机构设计. . 286.1离合器踏板行程计算. 286.2踏板力的计算. 296.3分离轴承的选取. 306.4本章小结. . . . . . . . . . . . . 31结论. . 32参考文献.33致谢.34第1章绪论1.1离合器的发展历史在采用离合器的传动系统中，早期离合器的结构形式是锥形摩擦离合器。锥形摩擦离合器传递扭矩的能力，比相同直径的其他结构形式的摩擦离合器要大。但是，其最大的缺点是从动部分的转动惯量太大，引起变速器换挡困难。而且这种离合器在接合时也不够柔和，容易卡住。此后，在油中工作的所谓湿式的多片离合器逐渐取代了锥形摩擦离合器。但是多片湿式摩擦离合器的片与片之间容易被油粘住（尤其是在冷天油液变浓时更容易发生），导致分离不彻底，造成换挡困难。所以它又被干式所取代。多片干式摩擦离合器的主要优点是由于接触面数多，故接合平顺柔和，保证了汽车的平稳起步。但因片数较多，从动部分的转动惯量较大，还是感到换挡不够容易。另外，中间压盘的通风散热不良，易引起过热，加快了摩擦片的磨损甚至烧伤和破裂。如果调整不当还可能引起离合器分离不彻底。多年的实践经验使人们逐渐趋向于采用单片干式摩擦离合器。它具有从动部分转动惯量小，散热性好，结构简单，调整方便，尺寸紧凑，分离彻底等优点。而且只要在结构上采取一定措施，也能使其接合平顺。因此，它得到了极为广泛的应用。如今，单片干式摩擦离合器在结构设计方面正相当完善：采用具有轴向弹性的从动盘，提高了离合器的接合平顺性；离合器中装有扭转减振器，防止了传动系统的共振，减少了噪音；以及采用了摩擦较小的分离杆机构等。另外，采用了膜片弹簧作为压簧，可同时兼起到分离杠杆的作用，使离合器结构大为简化，并显著地缩短了离合器的轴向尺寸。膜片弹簧和压盘的环行接触，可保证压盘上的压力均匀。由于膜片弹簧本身的特性，当摩擦片磨损时，弹簧的压力几乎没有改变，且可减轻分离离合器时所需要的踏板力。为了提高离合器的传扭能力，在重型汽车上多采用多片干式离合器。次外，近年来由于多片湿式离合器在技术上的不段改善，在国外的某些重型牵引汽车和自卸车上又开始采用多片湿式离合器，并有不断增加的倾向。与干式离合器相比，由于用油泵进行强制制冷的结果，摩擦表面的温度较低（不超过 93）。因此，允许起步时长时间地打滑或用高档起步而不致烧损摩擦片，具有良好的起步能力。据说这种离合器的使用寿命可达干式离合器的五、六倍。为了实现离合器的自动操纵，有自动离合器。采用自动离合器时可以省去离合器踏板，实现汽车的“双踏板”操纵。与其他自动传动系统（如液力传动）相比，它具有结构简单，成本低廉及传动效率高的优点。因此，在欧洲小排量汽车上曾得到广泛的应用。但是在现有自动离合器的各种结构中，离合器的摩擦力矩的力矩调节特性还不够理想，使用性能不尽完善。例如，汽车以高档低速上坡时，离合器往往容易打滑。因此必须提前换如低档以防止摩擦片的早期磨损以至烧坏。这些都需要进一步改善。随着汽车运输的发展，离合器还要在原有的基础上不断改进和提高，以适应新的使用条件。从国外的发展动向来看，近年来汽车的性能在向高速发展，发动机的功率和转速不断提高，轻型汽车趋向大型化，国内也有类似的情况。此外，对离合器的使用要求也越来越高。所以，增加离合器的传扭能力，提高其使用寿命，简化操作，已经成为目前离合器的发展趋势。1.2 离合器的功用离合器可使发动机与传动系逐渐接合，保证汽车平稳起步。如前所述，现代车用活塞式发动机不能带负荷启动，它必须先在空负荷下启动，然后再逐渐加载。发动机启动后，得以稳定运转的最低转速约为300500r/min，而汽车则只能由静止开始起步，一个运转着的发动机，要带一个静止的传动系，是不能突然刚性接合的。因为如果是突然的刚性连接，就必然造成不是汽车猛烈攒动，就是发动机熄火。所以离合器可使发动机与传动系逐渐地柔和地接合在一起，使发动机加给传动系的扭矩逐渐变大，至足以克服行驶阻力时，汽车便由静止开始缓慢地平稳起步了。虽然利用变速器的空档，也可以实现发动机与传动系的分离。但变速器在空档位置时，变速器内的主动齿轮和发动机还是连接的，要转动发动机，就必须和变速器内的主动齿轮一起拖转，而变速器内的齿轮浸在黏度较大的齿轮油中，拖转它的阻力是很大的。尤其在寒冷季节，如没有离合器来分离发动机和传动系，发动机起动是很困难的。所以离合器的第二个功用，就是暂时分开发动机和传动系的联系，以便于发动机起动。汽车行驶中变速器要经常变换档位，即变速器内的齿轮副要经常脱开啮合和进入啮合。如在脱档时，由于原来啮合的齿面压力的存在，可能使脱档困难，但如用离合器暂时分离传动系，即能便利脱档。同时在挂档时，依靠驾驶员掌握，使待啮合的齿轮副圆周速度达到同步是较为困难的，待啮合齿轮副圆周速度的差异将会造成挂档冲击甚至挂不上档，此时又需要离合器暂时分开传动系，以便使与离合器主动齿轮联结的质量减小，这样即可以减少挂挡冲击以便利换档。离合器所能传递的最大扭矩是有一定限制的，在汽车紧急制动时，传动系受到很大的惯性负荷，此时由于离合器自动打滑，可避免传动系零件超载损坏，起保护作用。1.3离合器的工作原理如图1.1所示，摩擦离合器一般是有主动部分、从动部分组成、压紧机构和操纵机构四部分组成。离合器在接合状态时，发动机扭矩自曲轴传出，通过飞轮2和压盘借摩擦作用传给从动盘3，在通过从动轴传给变速器。当驾驶员踩下踏板时，通过拉杆，分离叉、分离套筒和分离轴承8，将分离杠杆的内端推向右方，由于分离杠杆的中间是以离合器盖5上的支柱为支点，而外端与压盘连接，所以能克服压紧弹簧的力量拉动压盘向左，这样，从动盘3两面的压力消失，因而摩擦力消失，发动机的扭矩就不再传入变速器，离合器处于分离状态。当放开踏板，回位弹簧克服各拉杆接头和支承中的摩擦力，使踏板返回原位。此时压紧弹簧就推动压盘向右，仍将从动盘3压紧在飞轮上2，这样发动机的扭矩又传入变速器。图1.1 离合器总成1-轴承 2-飞轮 3-从动盘 4-压盘 5-离合器盖螺栓 6-离合器盖 7-膜片弹簧 8-分离轴承 9-轴1.4 膜片弹簧离合器的特点膜片弹簧离合器是近年来在轿车和轻型载货汽车上广泛采用的一种离合器。因其作为压簧，可以同时兼起分离杠杆的作用，使离合器的结构大为简化，质量减少，并显著地缩短了离合器的轴向尺寸。其次，由于膜片弹簧与压盘以整个圆周接触，使压力分布均匀。另外由于膜片弹簧具有非线性弹性特性，故能在从动盘摩擦片磨损后，弹簧仍能可靠的传递发动机的转矩，而不致产生滑离。离合器分离时，使离合器踏板操纵轻便，减轻驾驶员的劳动强度。此外，因膜片是一种对称零件，平衡性好，在高速下，其压紧力降低很少，而周布置弹离合器在高速时，因受离心力作用会产生横向挠曲，弹簧严重鼓出，从而降低了对压盘的压紧力，从而引起离合器传递转矩能力下降。那么可以看出，对于轻型车膜片弹簧离合器的设计研究对于改善汽车离合器各方面的性能具有十分重要的意义。作为压紧弹簧的所谓膜片弹簧，是由弹簧钢冲压成的，具有“无底碟子”形状的截锥形薄壁膜片，且自其小端在锥面上开有许多径向切槽，以形成弹性杠杆，而其余未切槽的大端截锥部分则起弹簧作用。膜片弹簧的两侧有支承圈，而后者借助于固定在离合器盖上的一些（为径向切槽数目的一半）铆钉来安装定位。当离合器盖用螺栓固定到飞轮上时，由于离合器盖靠向飞轮，后支承圈则压膜片弹簧使其产生弹性变形，锥顶角变大，甚至膜片弹簧几乎变平。同时在膜片弹簧的大端对压盘产生压紧力使离合器处于结合状态。当离合器分离时，分离轴承前移膜片弹簧压前支承圈并以其作为支点发生反锥形的转变，使膜片弹簧大端后移，并通过分离钩拉动压盘后移使离合器分离。膜片弹簧离合器具有很多优点：首先，由于膜片弹簧具有非线性特性，因此设计摩擦片磨损后，弹簧压力几乎不变，且可以减轻分离离合器时的踏板力，使操纵轻便；其次，膜片弹簧的安装位置对离合器轴的中心线是对称的，因此其压紧力实际上不受离心力的影响，性能稳定，平衡性也好；再者，膜片弹簧本身兼起压紧弹簧和分离杠杆的作用，使离合器结构大为简化，零件数目减少，质量减小并显著缩短了轴向尺寸；另外，由于膜片弹簧与压盘是以整个圆周接触，使压力分布均匀，摩擦片的接触良好，摩擦均匀，也易于实现良好的通风散热等。由于膜片弹簧离合器具有上述一系列优点，并且制造膜片弹簧离合器的工艺水平在不断提高，因此这种离合器在轿车及微型、轻型客车上得到广泛运用，而且正大力扩展到载货汽车和重型汽车上，国外已经设计出了传递转矩为802000N.m、最大摩擦片外径达420的膜片弹簧离合器系列，广泛用于轿车、客车、轻型和中型货车上。甚至某些总质量达2832t的重型汽车也有采用膜片弹簧离合器的，但膜片弹簧的制造成本比圆柱螺旋弹簧要高。膜片弹簧离合器的操纵曾经都采用压式机构，即离合器分离时膜片弹簧弹性杠压杆内端的分离指处是承受压力。当前膜片弹簧离合器的操纵机构已经为拉式操纵机构所取代。后者的膜片弹簧为反装，并将支承圈移到膜片弹簧的大端附近，使结构简化，零件减少、装拆方便；膜片弹簧的应力分布也得到改善，最大应力下降；支承圈磨损后仍保持与膜片的接触使离合器踏板的自由行程不受影响。而在压式结构中支承圈的磨损会形成间隙而增大踏板的自由行程。与推式相比，拉式膜片弹簧离合器具有许多优点：取消了中间支承各零件，并不用支承环或只用一个支承环，使其结构更简单、紧凑，零件数目更少，质量更少；拉式膜片弹簧是中部与压盘相压在同样压盘尺寸的条件下可采用直径较大的膜片弹簧，提高了压紧力与传递转矩的能力，且并不增大踏板力，在传递相同的转矩时，可采用尺寸较小的结构；在接合或分离状态下，离合器盖的变形量小，刚度大，分离效率更高；拉式的杠杆比大于推式的杠杆比，且中间支承减少了摩擦损失，传动效率较高，踏板操纵更轻便，拉式的踏板力比推式的一般可减少约；无论在接合状态或分离状态，拉式结构的膜片弹簧大端与离合器盖支承始终保持接触，在支承环磨损后不会形成间隙而增大踏板自由行程，不会产生冲击和哭声；使用寿命更长。1.5 设计的主要内容本次设计主要内容包括：膜片弹簧的尺寸计算、摩擦片的尺寸计算、压盘、离合器盖的结构设计、扭转减震器、分离装置、操纵系统的结构设计。CAD图纸的绘制。第2章离合器的结构方案选取 2.1离合器设计的基本要求为了保证离合器具有良好的工作性能，设计离合器应满足以下要求：（1）能在任何行驶情况下，可靠地传递发动机的最大扭矩。为此，离合器的摩擦力矩应大于发动机最大扭矩；（2）接合平顺、柔和。即要求离合器所传递的扭矩能缓和地增加，以免汽车起步冲撞或抖动；（3）分离迅速、彻底。换档时若离合器分离不彻底，则飞轮上的力矩继续有一部份传入变速器，会使换档困难，引起齿轮的冲击响声；（4）从动盘的转动惯量小。离合器分离时，和变速器主动齿轮相连接的质量就只有离合器的从动盘。减小从动盘的转动惯量，换档时的冲击即降低；（5）具有吸收振动、噪声和冲击的能力；（6）散热良好，以免摩擦零件因温度过高而烧裂或因摩擦系数下降而打滑；（7）操纵轻便，以减少驾驶员的疲劳。尤其是对城市行驶的轿车和公共汽车，非常重要；（8）摩擦式离合器，摩擦衬面要耐高温、耐磨损，衬面磨损在一定范围内，要能通过调整，使离合器正常工作。 2.2离合器结构设计2.2.1摩擦片的选择对乘车用车和最大质量小于6t的商用车而言，发动机的最大扭矩一般不大，在布置尺寸可以的情况下，离合器通常只设有一片从动盘。单片离合器因为结构简单，尺寸紧凑，散热良好，维修调整方便，从动部分转动惯量小，在使用时能保证分离彻底接合平顺，所以被广泛使用于轿车和中、小型货车，因此该设计选择单片离合器。摩擦片数为2。2.2.2压紧弹簧布置形式的选择离合器压紧装置可分为周布弹簧式、中央弹簧式、斜置弹簧式、膜片弹簧式等。其中膜片弹簧的主要特点是用一个膜片弹簧代替螺旋弹簧和分离杠杆。膜片弹簧与其他几类相比又有以下几个优点：（1）由于膜片弹簧有理想的非线性特征,弹簧压力在摩擦片磨损范围内能保证大致不变，从而使离合器在使用中能保持其传递转矩的能力不变。当离合器分离时，弹簧压力不像圆柱弹簧那样升高，而是降低，从而降低踏板力；（2）膜片弹簧兼起压紧弹簧和分离杠杆的作用，使结构简单紧凑，轴向尺寸小，零件数目少，质量小；（3）高速旋转时，压紧力降低很少，性能较稳定；而圆柱弹簧压紧力明显下降；（4）由于膜片弹簧大端面环形与压盘接触，故其压力分布均匀，摩擦片磨损均匀，可提高使用寿命；（5）易于实现良好的通风散热，使用寿命长；（6）平衡性好；（7）有利于大批量生产，降低制造成本。但膜片弹簧的制造工艺较复杂，对材料质量和尺寸精度要求高，其非线性特性在生产中不易控制，开口处容易产生裂纹，端部容易磨损。近年来，由于材料性能的提高，制造工艺和设计方法的逐步完善，膜片弹簧的制造已日趋成熟。因此，膜片弹簧离合器不仅在乘用车上被大量采用，而且在各种形式的商用车上也被广泛应用，因而本次设计我选用膜片弹簧离合器。2.2.3压盘的驱动方式的选择在膜片弹簧离合器中，扭矩从离合器盖传递到压盘的方法有三种：（1）凸台窗孔式：它是将压盘的背面凸起部分嵌入在离合器盖上的窗孔内，通过二者的配合，将扭矩从离合器盖传到压盘上，此方式结构简单，应用较多；缺点：压盘上凸台在传动过程中存在滑动摩擦，因而接触部分容易产生分离不彻底。（2）径向传动驱动式：这种方式使用弹簧刚制的径向片将离合器盖和压盘连接在一起，此传动的方式较上一种在结构上稍显复杂一些，但它没有相对滑动部分，因而不存在磨损，同时踏板力也需要的小一些，操纵方便；另外，工作时压盘和离合器盖径向相对位置不发生变化，因此离合器盖等旋转物件不会失去平衡而产生异常振动和噪声。（3）径向传动片驱动方式：它用弹簧钢制的传动片将压盘与离合器盖连接在一起，除传动片的布置方向是沿压盘的弦向布置外，其他的结构特征都与径向传动驱动方式相同。经比较，我选择径向传动驱动方式。2.3离合器主要零件的材料选择2.3.1从动盘的材料选择从动盘本体采用45号钢冲压加工得到，为防止其弯曲变形而引起分离不彻底，一般在从动盘本体上设径向切口。2.3.2摩擦片的材料选择摩擦片在性能上要满足如下要求：（1）摩擦系数稳定，工作温度，滑磨速度，单位压力的变化对其影响；（2）具有足够的机械强度和耐磨性，热稳定性好；（3）有利于接合平顺；（4）长期停放离合器摩擦面会发生粘着现象。摩擦片选用材料为石棉基摩擦材料，它是由石棉或石棉织物、粘结剂和特种添加剂热压而成，其摩擦系数为。石棉基摩擦材料密度小，工作温度小于180，价格便宜，使用效果良好，在汽车离合器中广泛使用。2.3.3膜片弹簧的材料选择膜片弹簧使用优质高精质钢。其碟簧部分的尺寸精度要求高，碟簧材料为60SiMnA。为了提高膜片弹簧的承载能力，要对膜片弹簧进行调质处理，得具有高抗疲劳能力的回火索氏体。要防止膜片内缘离开，同时对膜片弹簧进行强压处理（将弹簧压平并保持小时），使其高压力区产生塑性变形以产生残余反向应力，对膜片弹簧的凹表面进行喷丸处理，喷丸是0.8的白口铁小丸，可提高弹簧的疲劳寿命。同时，为提高分离指的耐磨性，对其进行局部高频淬火式镀铬。采用乳白镀铬，若膜片弹簧许用应力可取为15001700N/mm2。2.3.4压盘的材料选择压盘的材料选用HT20-40铸造制成。它要有一定的质量和刚度，以保证足够的热容量和防止温度升高而产生的弯曲变形。压盘应与飞轮保持良好的对中，并进行静平衡。压盘的摩擦工作面需平整光滑，其端面粗糙不低于0.8。2.3.5离合器盖的材料选择离合器盖的膜片弹簧支撑处须具有较大的刚度和较高的尺寸精度，压盘高度（从承压点到摩擦面的距离）公差要小，支撑环和支撑铆钉的安装尺寸精度要高，耐磨性好，膜片弹簧的支撑形式采用铆钉作支承时，如果分离轴承与曲轴中心线不同心，可引起铆钉的过度磨损。提高铆钉硬度的套筒和支承与曲轴中心线不同心，亦可引起铆钉的过度。提高铆钉硬度的套筒和支承圈是提高耐磨性的结构措施，采用10钢材材料、HRc40-50。2.4离合器的通风散热试验表明，摩擦片的磨损是随压盘温度的升高而增大的，当压盘工作表面超过C时摩擦片磨损剧烈增加，正常使用条件的离合器盘，工作表面的瞬时温度一般在C以下。在特别频繁的使用下，压盘表面的瞬时温度有可能达到。过高的温度能使压盘受压变形产生裂纹和碎裂。为使摩擦表面温度不致过高，除要求压盘有足够大的质量以保证足够的热容量外，还要求散热通风好。改善离合器散热通风结构的措施有：在压盘上设散热筋，或鼓风筋；在离合器中间压盘内铸通风槽；将离合器盖和压杆制成特殊的叶轮形状，用以鼓风；在离合器外壳内装导流罩。膜片弹簧式离合器本身构造能良好实现通风散热效果，故不需作另外设置。2.5本章小结本章介绍了膜片弹簧离合器主要零件的结构，材料选取，为下一章节的计算打下基础。第3章离合器基本结构参数的确定3.1 离合器设计所需数据表3.1离合器原始数据汽车的驱动形式42汽车最大加载质量1270 kg汽车的质量895 kg发动机位置前置发动机最大功率48KW发动机最大转速5700r/min发动机最大扭矩170N.m离合器形式机械、干式、单片、膜片弹簧（拉式）操纵形式液压操纵摩擦片最大外径f=200mm踏板行程mmi0=4.388 ig1=3.416 ig2=1.894 ig3=1.280 ig4=0.914汽车最大时速140 km/h3.2 摩擦片主要参数的选择采用单片摩擦离合器是利用摩擦来传递发动机扭矩的，为保证可靠度，离合器静摩擦力矩应大于发动机最大扭矩摩擦片的静压力：（3.1）（式中：离合器后备系数（）发动机的最大扭矩可由式: （3.2）求得式中： Kw,r/min。在1.11.3之间，取=1.2，则N.m（1）后备系数是离合器的重要参数，反映离合器传递发动机最大扭矩的可靠程度，选择时，应从以下几个方面考虑：a. 摩擦片在使用中有一定磨损后，离合器还能确保传递发动机最大扭矩；b. 防止离合器本身滑磨程度过大；c. 要求能够防止传动系过载。通常轿车和轻型货车=1.21.75。结合设计实际情况，初选择=1.5。根据表3.2查得 1.3。表3.2离合器后备系数的取值范围车型后备系数乘用车及最大总质量小于6t的商用车1.201.75最大总质量为614t的商用车1.502.25挂车1.804.00摩擦片的外径可有式: （3.3）为直径系数，取值见表3.3 取得D=181mm。表3.3直径系数的取值范围车型直径系数乘用车14.6最大总质量为1.814.0t的商用车16.018.5(单片离合器)13.515.0(双片离合器)最大总质量大于14.0t的商用车22.524.0摩擦片的尺寸已系列化和标准化,标准如下表(部分):表3.4离合器摩擦片尺寸系列和参数外径Dmm160180200225250280300325内径dmm110125140150155165175190厚度/mm3.23.53.53.53.53.53.53.50.6870.6940.7000.6670.6200.5890.5830.5850.6760.6670.6570.7030.7620.7960.8020.800单面面积cm2106132160221302402466546根据计算结果和尺寸装配关系选取200mm，140mm摩擦片的摩擦因数取决于摩擦片所用的材料及基工作温度、单位压力和滑磨速度等因素。可由表3.5查得：摩擦面数Z为离合器从动盘数的两倍，决定于离合器所需传递转矩的大小及其结构尺寸。本题目设计单片离合器，因此Z=2。离合器间隙t是指离合器处于正常接合状态、分离套筒被回位弹簧拉到后极限位置时，为保证摩擦片正常磨损过程中离合器仍能完全接合，在分离轴承和分离杠杆内端之间留有的间隙。该间隙t一般为34mm。取t=4mm。表3.5摩擦材料的摩擦因数的取值范围摩擦材料摩擦因数石棉基材料模压0.200.25编织0.250.35粉末冶金材料铜基0.250.35铁基0.300.50金属陶瓷材料0.4离合器的静摩擦力矩为：（3.4）与式（3.1）联立得：（3.5）代入数据得：单位压力MPa。表3.6摩擦片单位压力的取值范围摩擦片材料单位压力/MPa石棉基材料模压0.150.25编织0.250.35粉末冶金材料模压0.350.50编织金属陶瓷材料0.701.503.3 摩擦片基本参数的优化（1）摩擦片外径D（mm）的选取应使最大圆周速度不超过6570m/s，即m/sm/s （3.6）式中为摩擦片最大圆周速度（m/s）；为发动机最高转速(r/min)。（2）摩擦片的内、外径比应在0.530.70范围内，即（3）为了保证离合器可靠地传递发动机的转矩，并防止传动系过载，不同车型的值应在一定范围内，最大范围为1.24.0。（4）为了保证扭转减振器的安装，摩擦片内径d必须大于减振器振器弹簧位置直径约50mm，即mm （5）为反映离合器传递的转矩并保护过载的能力，单位摩擦面积传递的转矩应小于其许用值，即（3.7）式中为单位摩擦面积传递的转矩(N.m/mm2)，可按表3.6选取经检查,合格。表3.7单位摩擦面积传递转矩的许用值离合器规格028030035040 （6）为降低离合器滑磨时的热负荷，防止摩擦片损伤，对于不同车型，单位压力的最大范围为0.111.50MPa,即MPaMPaMPa（7）为了减少汽车起步过程中离合器的滑磨，防止摩擦片表面温度过高而发生烧伤,离合器每一次接合的单位摩擦面积滑磨功应小于其许用值,即（3.8）式中,为单位摩擦面积滑磨(J/mm2)；为其许用值(J/mm2)，对于乘用车：J/mm2，对于最大总质量小于6.0t的商用车：J/mm2，对于最大总质量大于6.0t商用车：J/mm2：W为汽车起步时离合器接合一次所产生的总滑磨功（J），可根据下式计算（3.9）式中，为汽车总质量(Kg)；为轮胎滚动半径（m）；为汽车起步时所用变速器挡位的传动比；为主减速器传动比；为发动机转速r/min，计算时乘用车取r/min，商用车取r/min。其中： m Kg代入式（3.9）得J，代入式（3.8）得，合格。（8）离合器接合的温升式中,t为压盘温升,不超过C；c为压盘的比热容，J/(KgC)；为传到压盘的热量所占的比例，对单片离合器压盘；，为压盘的质量Kg代入，C，合格。3.4本章小结本章重点介绍了离合器主要参数的选取和摩擦片尺寸的计算，为以后各个零件的选取起参照作用。第4章膜片弹簧设计4.1膜片弹簧的结构特点由前面可以知道，本设计中的压紧弹簧是膜片弹簧。而膜片弹簧离合器分推式和拉式，在本设计中采用拉式结构。膜片弹簧在结构形状上分为两部分。在膜片弹簧的大端处为一完整的截锥体，它的形状像一个无底的碟子和一般机械上用的碟形弹簧完全一样，故称作碟簧部分。膜片弹簧起弹性作用的正是其碟簧部分。可以说膜片弹簧是碟形弹簧的一种特殊结构形式。所不同的是，在膜片弹簧上还包括有径向开槽部分。膜片弹簧上的径向开槽部分像一圈瓣片，它的作用是，当离合器分离时作为分离杠杆。故它又称分离爪。分离爪与碟簧部分交接处的径向槽较宽呈长方圆形孔。4.1.1 H/h的选择此值对膜片弹簧的弹性特性影响极大，分析载荷与变形1之间的函数关系可知，当时，F2为增函数；时，F1有一极值，而该极值点又恰为拐点；时，F1有一极大值和极小值；当时，F1极小值在横坐标上，见图4.0。图4.1 膜片弹簧的弹性特性曲线1- 2- 3-4- 5-为保证离合器压紧力变化不大和操纵方便，汽车离合器用膜片弹簧的H/h通常在1.52范围内选取。常用的膜片弹簧板厚为24mm，本设计，h=2mm ，则H=4mm 。4.1.2 R/r选择通过分析表明，R/r越小，应力越高，弹簧越硬，弹性曲线受直径误差影响越大。汽车离合器膜片弹簧根据结构布置和压紧力的要求，R/r常在1.21.3 的范围内取值。本设计中取，摩擦片的平均半径mm，取mm则mm 则。4.1.3 圆锥底角汽车膜片弹簧在自由状态时，圆锥底角一般在范围内，本设计中得在之间，合格。分离指数常取为18，大尺寸膜片弹簧有取24的，对于小尺寸膜片弹簧，也有取12的，本设计所取分离指数为18。4.1.4切槽宽度mm，mm，取mm，mm，应满足的要求。4.1.5压盘加载点半径和支承环加载点半径的确定应略大于且尽量接近r，应略小于R且尽量接近R。本设计取mm，mm。膜片弹簧应用优质高精度钢板制成，其碟簧部分的尺寸精度要高。国内常用的碟簧材料的为60SizMnA，当量应力可取为16001700N/mm2。4.1.6公差与精度离合器盖的膜片弹簧支承处，要具有大的刚度和高的尺寸精度，压力盘高度（从承压点到摩擦面的距离）公差要小，支承环和支承铆钉安装尺寸精度要高，耐磨性要好。4.2 膜片弹簧的优化设计（1）为了满足离合器使用性能的要求，弹簧的与初始锥角应在一定范围内，即（2）弹簧各部分有关尺寸的比值应符合一定的范围，即（3）为了使摩擦片上的压紧力分布比较均匀，推式膜片弹簧的压盘加载点半径（或拉式膜片弹簧的压盘加载点半径）应位于摩擦片的平均半径与外半径之间，即推式：拉式：（4）根据弹簧结构布置要求，与，与之差应在一定范围内选取，即（5）膜片弹簧的分离指起分离杠杆的作用，因此杠杆比应在一定范围内选取，即推式：拉式：由（4）和（5）得mm，mm。4.3膜片弹簧的载荷与变形关系碟形弹簧的形状如以锥型垫片，见图4.1，它具有独特的弹性特征，广泛应用于机械制造业中。膜片弹簧是具有特殊结构的碟形弹簧，在碟簧的小端伸出许多由径向槽隔开的挂状部分分离指。膜片弹簧的弹性特性与尺寸如其碟簧部分的碟形弹簧完全相同（当加载点相同时）。因此，碟形弹簧有关设计公式对膜片弹簧也适用。通过支承环和压盘加在膜片弹簧上的沿圆周分布的载荷，假象集中在支承点处，用F1表示，加载点间的相对变形（轴向）为1，则压紧力F1与变形1之间的关系式为: （4.1）式中： E弹性模量，对于钢，泊松比，对于钢，=0.3 H膜片弹簧在自由状态时，其碟簧部分的内锥高度 h弹簧钢板厚度 R弹簧自由状态时碟簧部分的大端半径r弹簧自由状态时碟簧部分的小端半径R1压盘加载点半径r1支承环加载点半径图4.1膜片弹簧的尺寸简图表4.1膜片弹簧弹性特性所用到的系数RrR1r1Hh10080998042代入（4.1）得（4.2）对（4.2）式求一次导数，可解出1=F1的凹凸点，求二次导数可得拐点。凸点：mm时，N凹点：mm时，N拐点：mm时，N当离合器分离时，膜片弹簧加载点发生变化。设分离轴承对膜片弹簧指所加的载荷为F2，对应此载荷作用点的变形为2。由（4.3）（4.4）列出表4.2:表4.2膜片弹簧工作点的数据2.235.333.825.0613.709.821903.471042.981481.71723.32396.33563.05膜片弹簧工作点位置的选择。从膜片弹簧的弹性特性曲线图分析出，该曲线的拐点H对应着膜片弹簧压平位置，而。新离合器在接合状态时，膜片弹簧工作点B一般取在凸点M和拐点H之间，且靠近或在H点处，一般,以保证摩擦片在最大磨损限度范围内压紧力从F1B到F1A变化不大。当分离时，膜片弹簧工作点从B变到C ，为最大限度地减小踏板力，C点应尽量靠近N点。为了保证摩擦片磨损后仍能可靠的传递传矩，并考虑摩擦因数的下降，摩擦片磨损后弹簧工作压紧力应大于或等于新摩擦片时的压紧力，见图4.2。4.4膜片弹簧的应力计算假定膜片弹簧在承载过程中其子午断面刚性地绕此断面上的某中性点O转动（图4.3）。断面在O点沿圆周方向的切向应变为零，故该点的切向应力为零，O点以外的点均存在切向应变和切向应力。现选定坐标于子午断面，使坐标原点位于中性点O。令X轴平行于子午断面的上下边，其方向如上图所示，则断面上任意点的切向应力为：（4.5）图4.2 膜片弹簧工作点位置式中碟簧部分子午断面的转角（从自由状态算起）碟簧部分子有状态时的圆锥底角e 碟簧部分子午断面内中性点的半径e=（R-r）/In(R/r) （4.6）为了分析断面中断向应力的分布规律，将（4.5）式写成Y与X轴的关系式：（4.7）图4.3 切向应力在子午断面的分布由上式可知，当膜片弹簧变形位置一定时，一定的切向应力t在X-Y坐标系里呈线性分布。当时，因为的值很小，我们可以将看成，由上式可写成。此式表明，对于一定的零应力分布在中性点O而与X轴承角的直线上。从式（4.7）可以看出当时无论取任何值，都有。显然，零应力直线为K点与O点的连线，在零应力直线内侧为压应力区，外侧为拉应力区，等应力直线离应力直线越远，其应力越高。由此可知，碟簧部分内缘点B处切向压应力最大，A处切向拉应力最大，分析表明，B点的切向应力最大，计算膜片弹簧的应力只需校核B处应力就可以了，将B点的坐标X=（e-r）和Y=h/2 代入（4.8）式有：（4.8）令可以求出切向压应力达极大值的转角由于： mm所以：，N/mm2B点作为分离指根部的一点，在分离轴承推力F2作用下还受有弯曲应力：（4.9）式中 n分离指数目 n=18 br单个分离指的根部宽mm因此： N/mm2由于rB是与切向压应力tB垂直的拉应力，所以根据最大剪应力强度理论，B点的当量应力为：N/mm2N/mm24.5本章小结本章主要是膜片弹簧的尺寸设计，全部通过了优化条件的限制第5章离合器从动盘设计5.1从动盘结构介绍在现代汽车上一般都采用带有扭转减振的从动盘,用以避免汽车传动系统的共振,缓和冲击,减少噪声,提高传动系统零件的寿命,改善汽车行使的舒适性,并使汽车平稳起步。从动盘主要由从动片，从动盘毂，摩擦片等组成，由下图5.1可以看出，摩擦片1，13分别用铆钉14，15铆在波形弹簧片上，而后者又和从动片铆在一起。从动片5用限位销7和减振12铆在一起。这样，摩擦片，从动片和减振盘三者就被连在一起了。在从动片5和减振盘12上圆周切线方向开有6个均布的长方形窗孔，在从动片和减振盘之间的从动盘毂8法兰上也开有同样数目的从动片窗孔，在这些窗孔中装有减振弹簧11，以便三者弹性的连接起来。在从动片和减振盘的窗孔上都制有翻边，这样可以防止弹簧滑脱出来。在从动片和从动盘毂之间还装有减振摩擦片6，9。当系统发生扭转振动时，从动片及减振盘相对从动盘毂发生来回转动，系统的扭转能量会很快被减振摩擦片的摩擦所吸收。图5.1 带扭转减振器的从动盘 1，13摩擦片；2，14，15铆钉；3波形弹簧片；4平衡块；5从动片；6，9减振摩擦；7限位销；8从动盘毂；10调整垫片；11减振弹簧；12减振盘5.2从动盘设计从动盘总成由摩擦片，从动片，减震器和从动盘穀等组成。它虽然对离合器工作性能影响很大的构件，但是其工作寿命薄弱，因此在结构和材料上的选择是设计的重点。从动盘总成应满足如下设计要求：（1）为了减少变速器换档时齿轮间的冲击，从动盘的转动惯量应尽可能小；（2）为了保证汽车平稳起步、摩擦面片上的压力分布均匀等从动盘应具有轴向弹性；（3）为了避免传动系的扭转共振以及缓和冲击载荷，从动盘中应装有扭转减振器；（4）要有足够的抗爆裂强度5.2.1 从动片的选择和设计设计从动片时要尽量减轻质量，并使质量的分布尽可能靠近旋转中心，以获得小的转动惯量。这是因为汽车在行驶中进行换档时，首先要分离离合器，从动盘的转速必然要在离合器换档的过程中发生变化，或是增速（由高档换为低档）或是降速（由低档换为高档）。离合器的从动盘转速的变化将引起惯性力，而使变速器换档齿轮之间产生冲击或使变速器中的同步装置加速磨损。惯性力的大小与从动盘的转动惯量成正比，因此为了减小转动惯量，从动片都做的比较薄，通常是用1.32.0厚的薄钢板冲压而成,为了进一步减小从动片的转动惯量,有时将从动片外缘的盘形部分磨至0.651.0,使其质量更加靠近旋转中心。为了使离合器结合平顺，保证汽车平稳起步，单片离合器的从动片一般都作成具有轴向弹性的结构，这样，在离合器的结合过程中，主动盘和从动盘之间的压力是逐渐增加的，从而保证离合器所传递的力矩是缓和增长的。此外，弹性从动片还使压力的分布比较均匀，改善表面的接触，有利于摩擦片的磨损。具有轴向弹性的的传动片有以下三种形式：整体式的弹性从动片，分开式的弹性从动片、及组合式弹性从动片。在本设计中，因为设计的是哈飞路宝微型轿车的离合器，故采可以用整体式弹性从动片，离合器从动片采用2厚的薄钢板冲压而成，其外径由摩擦面外径决定，在这里取200，内径由从动盘毂的尺寸决定，这将在以后的设计中取得。为了防止由于工作温度升高后使从动盘产生翘曲而引起离合器分离不彻底的缺陷，还在从动刚片上沿径向开有几条切口。5.2.2从动盘毂的设计从动盘毂是离合器中承受载荷最大的零件，它几乎承受由发动机传来的全部转矩。它一般采用齿侧对中的矩形花键安装在变速器的第一轴上，花键的尺寸可根据摩擦片的外径D与发动机的最大转矩由表5.1选取：一般取1.01.4倍的花键轴直径。从动盘毂一般采用碳钢，并经调质处理，表面和心部硬度一般2632HRC。为提高花键内孔表面硬度和耐磨性，可采用镀铬工艺；对减振弹簧窗口及与从动片配合处，应进行高频处理。取，mm，mm，mm，mm，MPa。验证：挤压应力的计算公式为：式中，P为花键的齿侧面压力，它由下式确定：从动盘毂轴向长度不宜过小，以免在花键轴上滑动时产生偏斜而使分离不彻底。，分别为花键的内外径；Z为从动盘毂的数目；取Z=1h为花键齿工作高度；得N，MPaMPa，合格。表5.1花健的的选取摩擦片的外径/mm/N.m花健尺寸挤压应力/MPa齿数n外径/mm内径/mm齿厚/mm有效齿长/mm1604910231832098180691026213201162001081029234251112251471032264301132501961035284351022802751035324401253003041040325401053253731040325451143504711040325501305.2.3摩檫片的材料选取与从动片的固紧方式摩擦片的工作条件比较恶劣，为了保证它能长期稳定的工作，根据汽车的的使用条件，摩擦片的性能应满足以下几个方面的要求：（1）应具有较稳定的摩擦系数，温度，单位压力和滑磨速度的变化对摩擦系数的影响小。（2）要有足够的耐磨性，尤其在高温时应耐磨。（3）要有足够的机械强度，尤其在高温时的机械强度应较好（4）热稳定性要好，要求在高温时分离出的粘合剂较少，无味，不易烧焦（5）磨合性能要好，不致刮伤飞轮及压盘等零件的表面（6）油水对摩擦性能的影响应最小（7）结合时应平顺而无“咬住”和“抖动”现象由以上的要求,目前车用离合器上广泛采用石棉塑料摩擦片，是由耐热和化学稳定性能比较好的石棉和粘合剂及其它辅助材料混合热压而成，其摩擦系数大约在0.3左右。这种摩擦片的缺点是材料的性能不稳定，温度，滑磨速度及单位压力的增加都将摩擦系数的下降和磨损的加剧。所以目前正在研制具有传热性好、强度高、耐高温、耐磨和较高摩擦系数（可达0.5左右）的粉末冶金摩擦片和陶瓷摩擦材料等。5.3扭转减震器设计1减振弹簧的设计减振弹簧的安装位置，结合mm，得取70mm，则。 Z为减振弹簧的个数，按表5.2选择：取Z=6表5.2减振弹簧个数的选取摩擦片的外径D/mm225250250325325350350Z466881010 图5.2 扭转减振器4减振弹簧尺寸（1）选择材料，计算许用应力根据机械原理与设计(机械工业出版社)采用65Mn弹簧钢丝，设弹簧丝直径mm,MPa,MPa。（2）选择旋绕比，计算曲度系数根据下表选择旋绕比表3.11旋绕比的荐用范围d/mmC确定旋绕比，曲度系数（3）弹簧的工作圈数为3圈（4）弹簧丝直径D=20mm（5）弹簧的自由高度h=160mm在本设计中选取的是石棉合成物制成的摩擦材料。固紧摩擦片的方法采用较软的黄铜铆钉直接铆接，采用这种方法后，当在高温条件下工作时，黄铜铆接有较高的强度，同时，当钉头直接与主动盘表面接触时，黄铜铆钉不致像铝铆钉那样会加剧主动盘工作表面的局部磨损，磨损后的生成物附在工作表面上对摩擦系数的影响也较小。这种铆接法还有固紧可靠和磨损后换装摩擦片方便等优点。5.3本章小结本章主要介绍了从动盘的设计，具体介绍了减震弹簧等的
