底座注塑模具设计【15张CAD图纸+WORD毕业论文】【优秀资料】

文档包括:
说明书一份,24页,10000字左右.
开题报告一份.

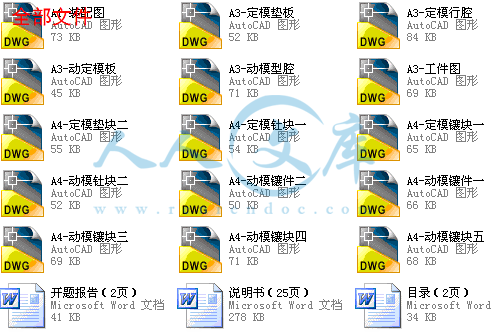

图纸共15张:

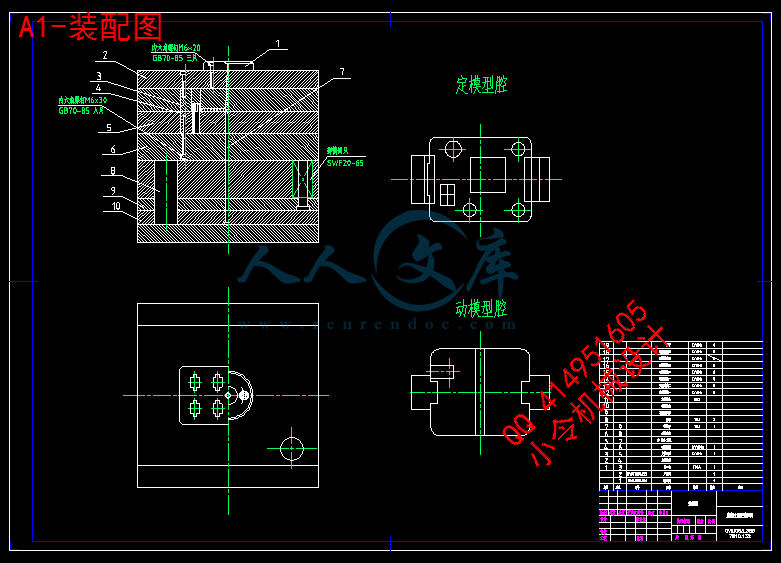

A1-装配图.dwg

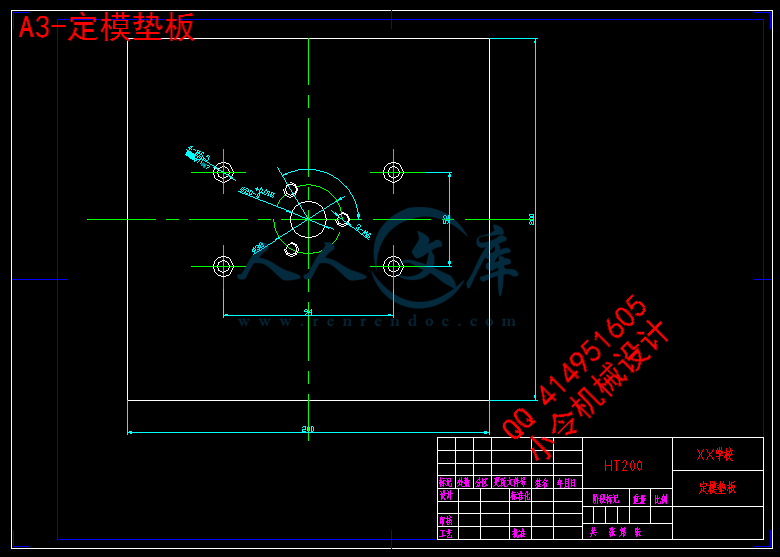

A3-定模垫板.dwg

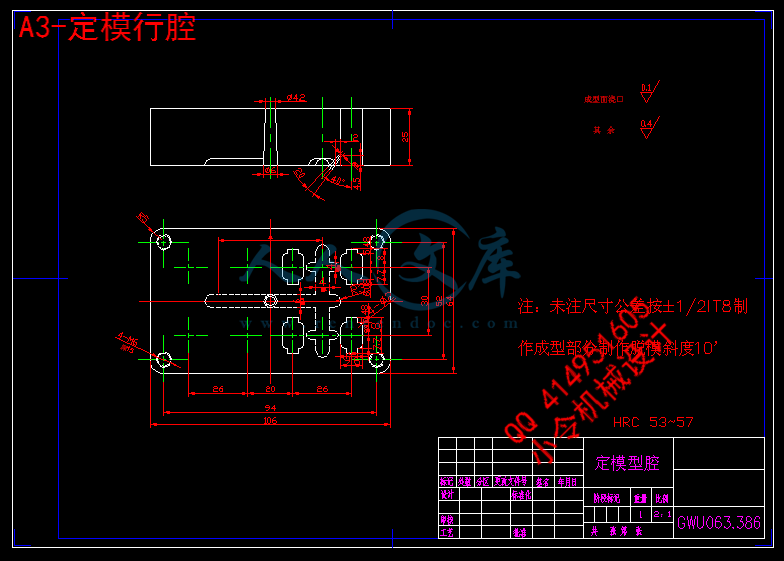

A3-定模行腔.dwg

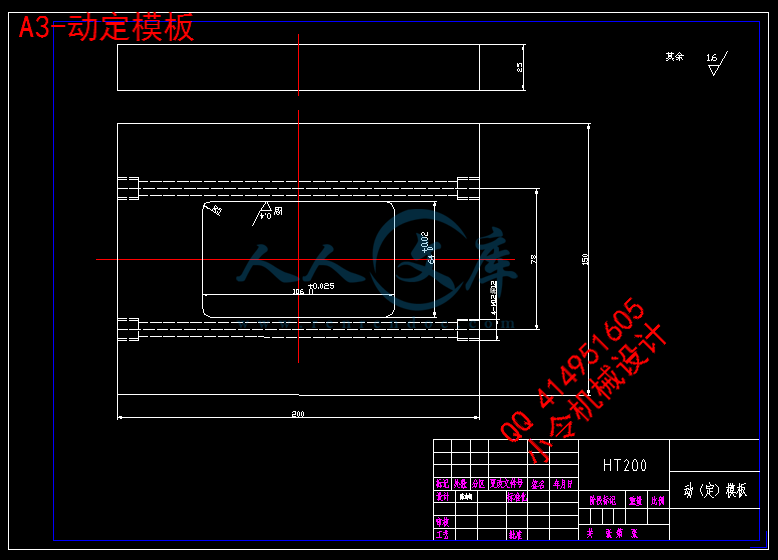

A3-动定模板.dwg

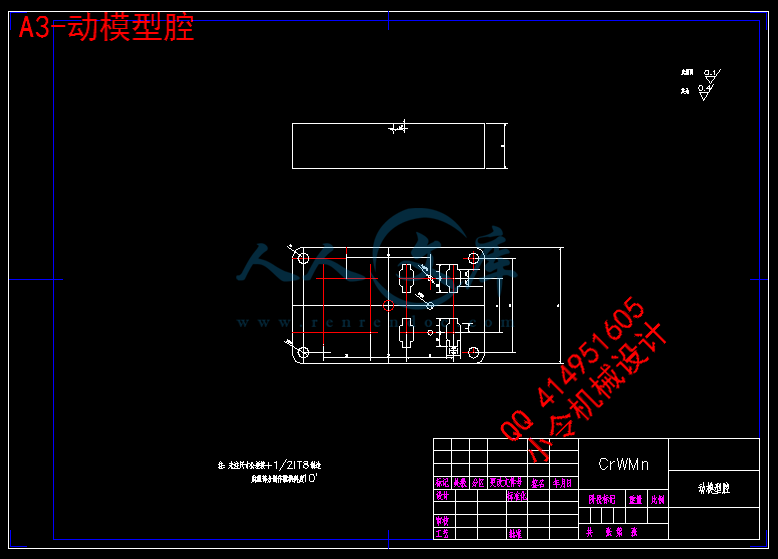

A3-动模型腔.dwg
A3-工件图.dwg
A4-定模垫块二.dwg

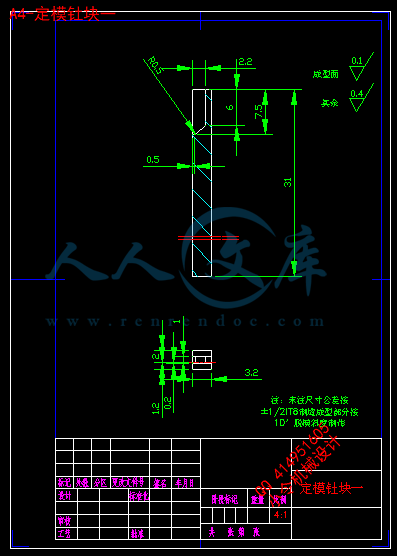

A4-定模钍块一.dwg
A4-定模镶块一.dwg
A4-动模钍块二.dwg

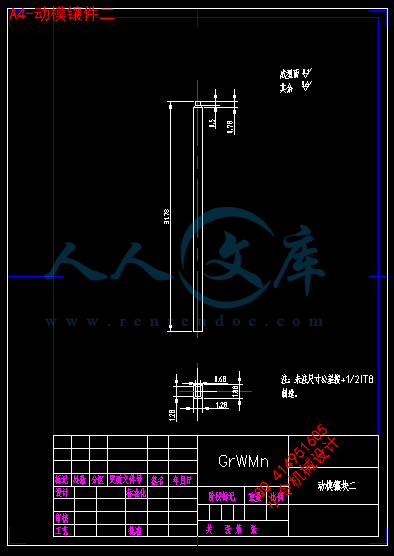

A4-动模镶件二.dwg
A4-动模镶件一.dwg
A4-动模镶块三.dwg

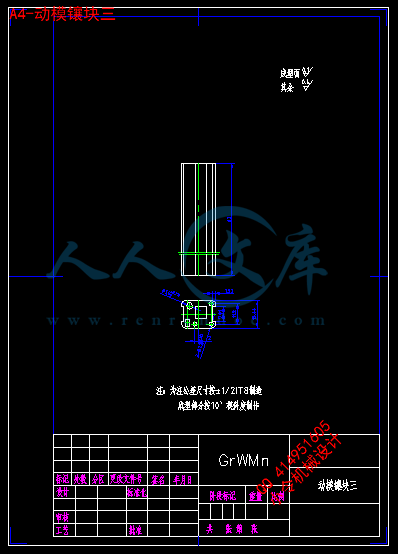

A4-动模镶块四.dwg
A4-动模镶块五.dwg

目录
摘要 3
第1章  绪论 5
1.1 我国塑料模具工业的发展现状及特点 5
1.2 我国塑料模具工业和今后的主要发展方向 5
1.3 论文的主要研究目标及内容 7
1.3.1 设计目标 7
1.3.2 设计的主要内容 8
1.3.3 设计的关键技术问题 8
第2章  底座材料的成型工艺参数及成型条件 9
2.1 成型工艺参数 9
2.2 成型条件 10
2.2.1 型腔，型芯工作部位尺寸的确定 11
2.2.2 选用模架 11
2.2.3 选用注射机 12
2.2.4 校核注射机 13
2.2.5 推出结构的设计 13
2.2.6 冷却系统的设计 14
2.2.7 排气系统 14
2.2.8 按要求绘制配图 14
2.2.9 编写技术文件 14
结论 15
致谢 17
参考文献 19
附录 21

摘要
塑料工业是当今世界上增长最快的工业门类之一，而注塑模具是其中发展较快的种类，因此，研究注塑模具对了解塑料产品的生产过程和提高产品质量有很大意义。
本论文介绍了注射成型的基本原理，特别是单分型面注射模具的结构与工作原理，对注塑产品提出了基本的设计原则，详细介绍了冷流道注射模具浇注系统、温度调节系统和顶出系统的设计过程，并对模具强度要求做了说明。设计成型零部件以及设计合理的推出机构。对设计进行验证主要是对注射机的相关重要参数进行验证，包括模具闭合厚度、模具安装尺寸、模具开模行程、注射机的锁模力等。在校验合格后，进行成型零件加工工艺过程的制定，既要保证塑件的质量，又要兼顾经济性。
最后则是模具的装配环节，包括制定装配步骤、明确注意事项等。
通过本设计，可以对注塑模具有一个初步的认识，注意到设计中的某些细节问题，了解模具结构及工作原理；通过对AutoCAD的学习，可以建立较简单零件的零件库，从而有效的提高工作效率。

关键词：生产工艺 注射模 成型零件 装配 塑料模具 分型面
