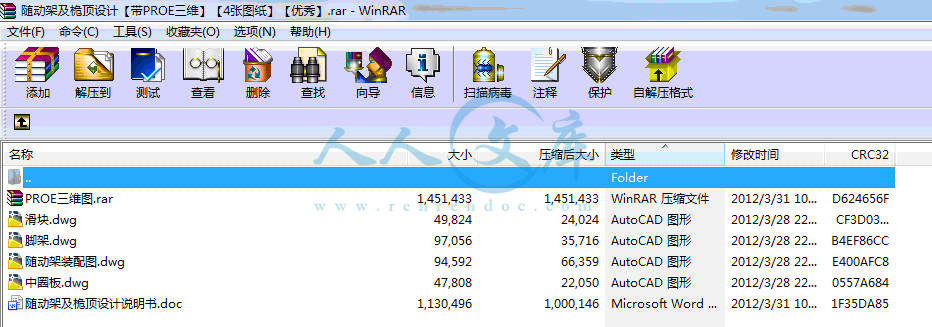

资源目录

随动架及桅顶设计【带PROE三维】【4张图纸】【优秀】.rar

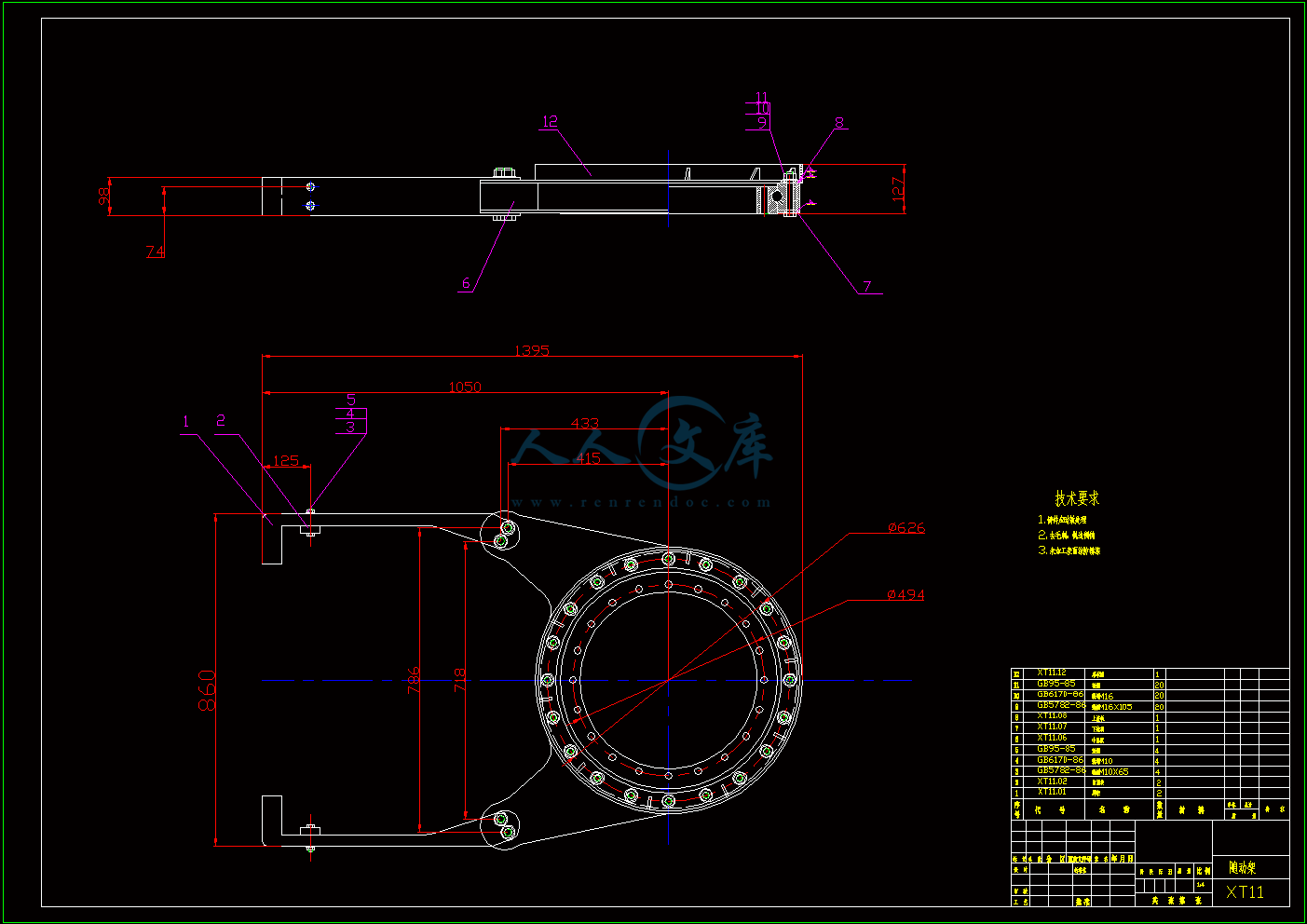

随动架装配图.dwg---(点击预览)

随动架及桅顶设计说明书.doc---(点击预览)

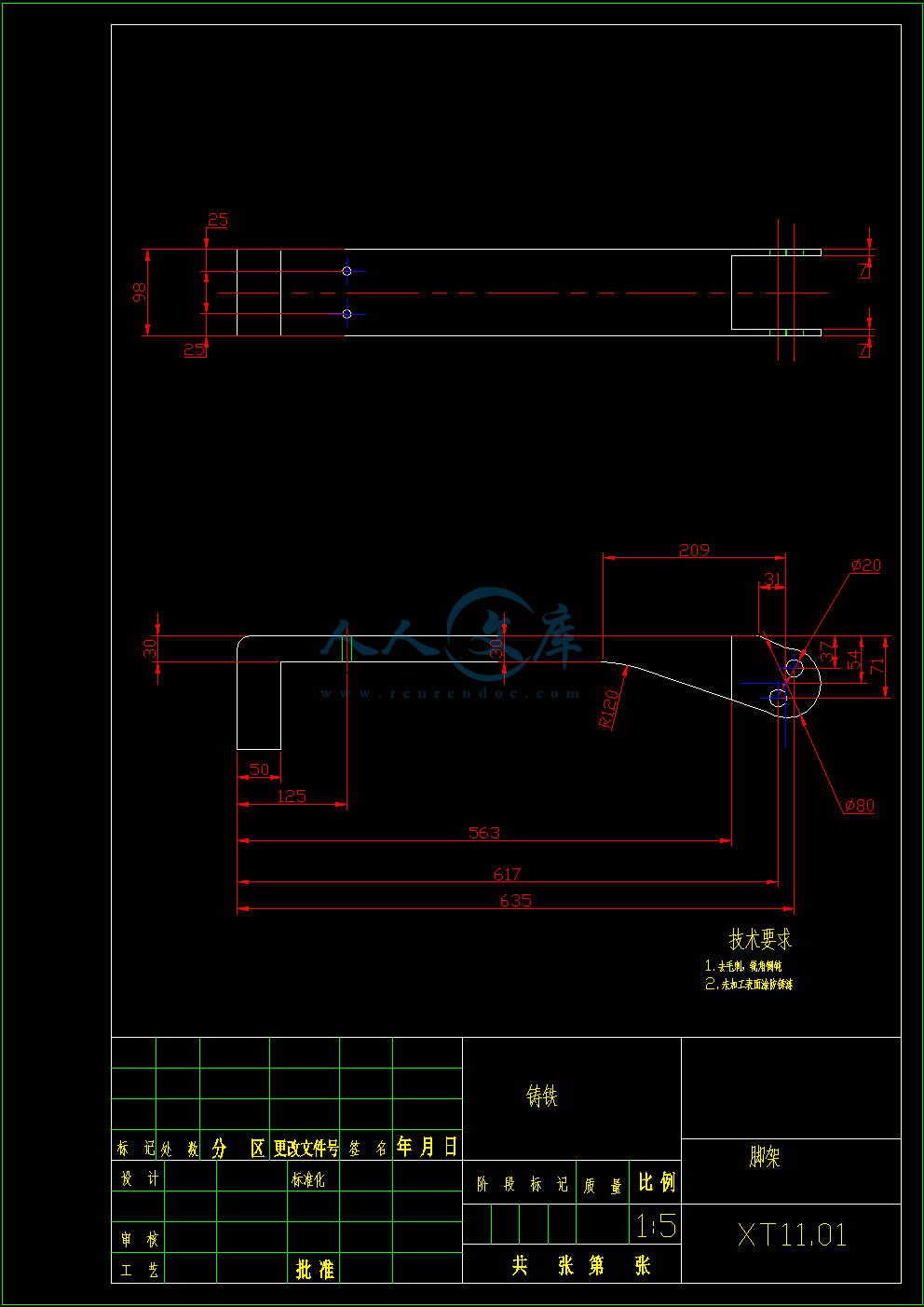

脚架.dwg---(点击预览)

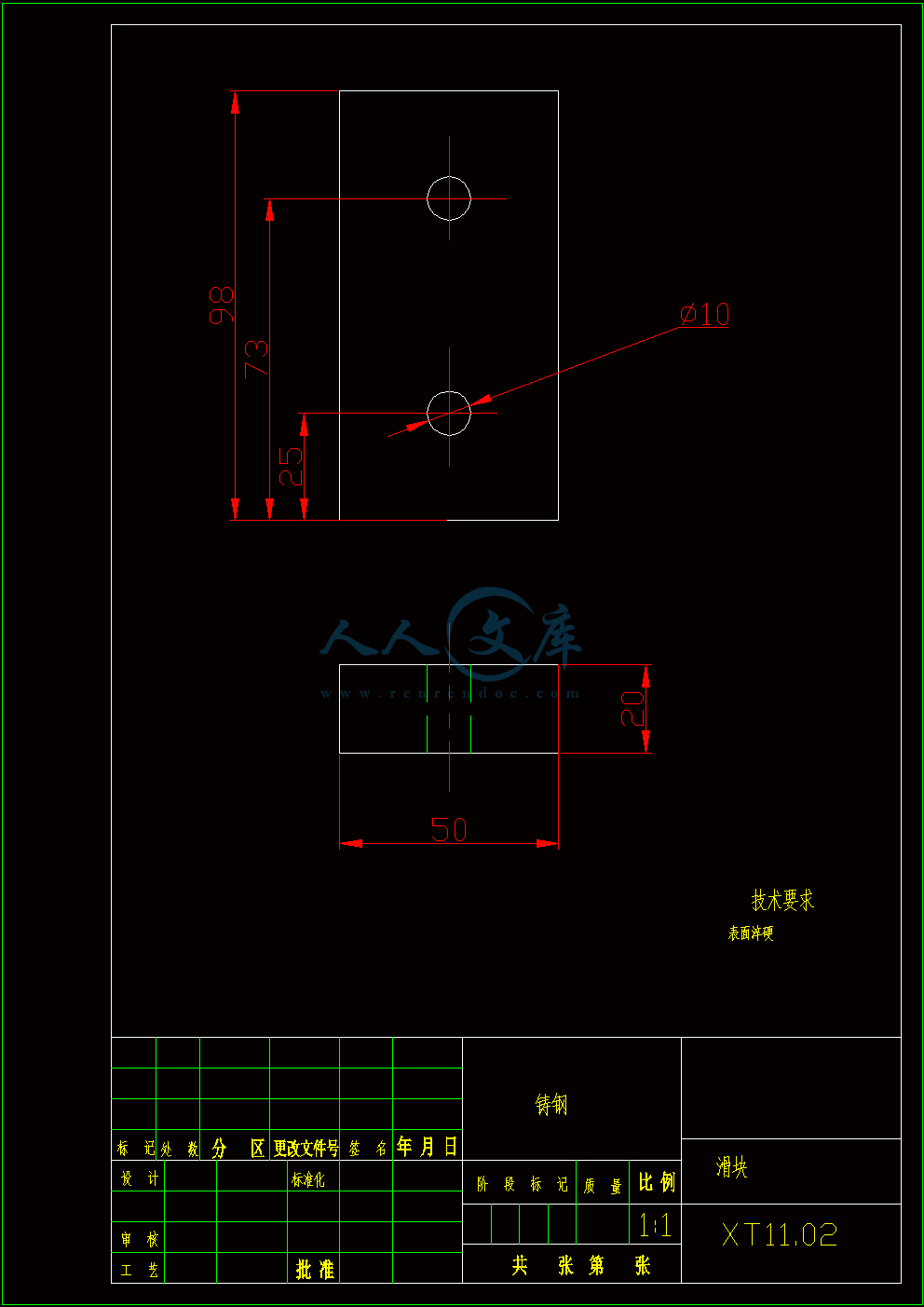

滑块.dwg---(点击预览)

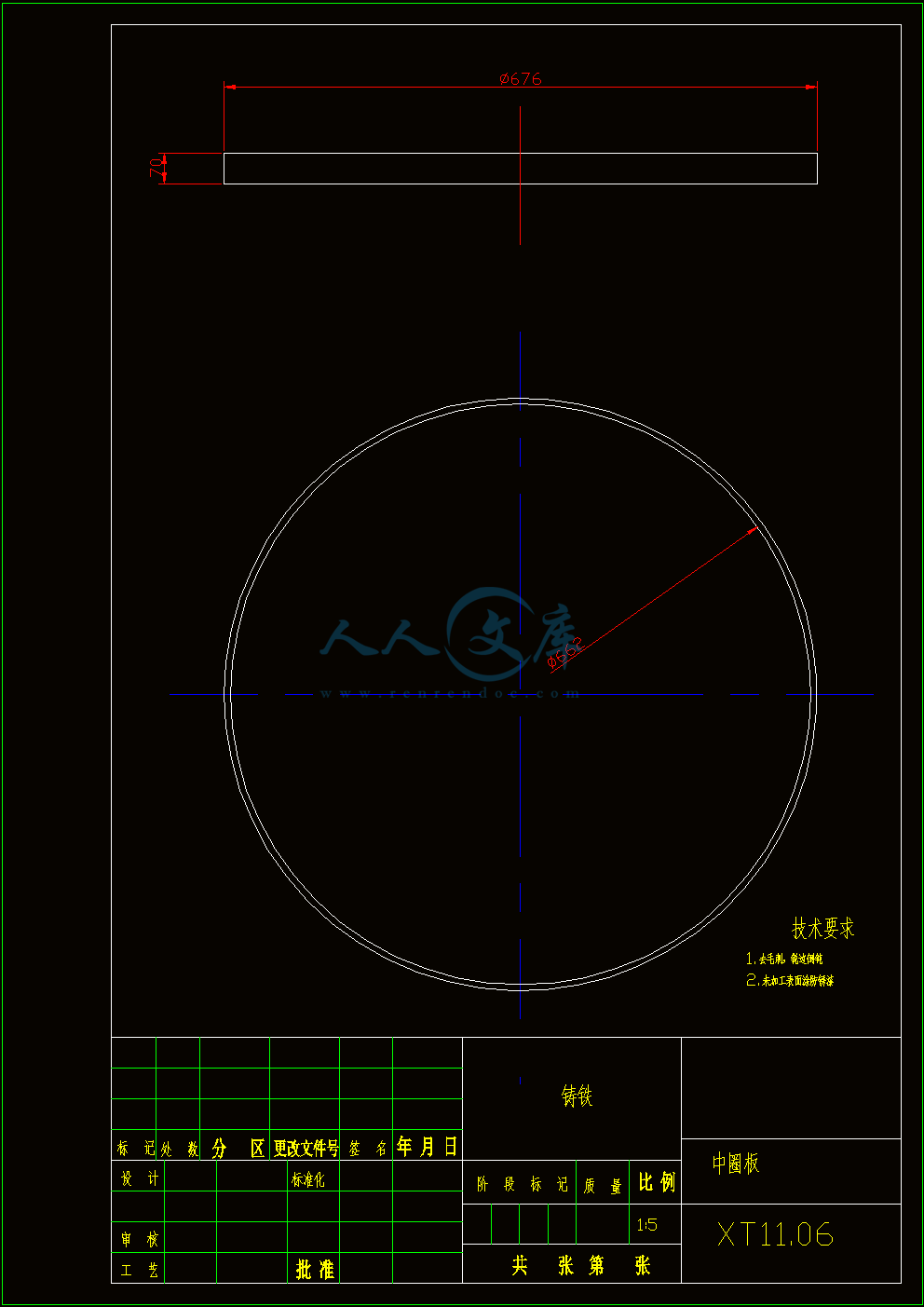

中圈板.dwg---(点击预览)

PROE三维图.rar

压缩包内文档预览：

编号：422860 类型：共享资源大小：2.48MB 格式：RAR 上传时间：2015-04-07 上传人：上*** IP属地：江苏

40
积分

版权申诉 word格式文档无特别注明外均可编辑修改；预览文档经过压缩，下载后原文更清晰！ 立即下载

关键词：: 随动架桅顶设计 proe三维图纸随动架及桅顶

资源描述：

随动架及桅顶设计

21页 8224字数+说明书+PROE三维图+4张CAD图纸【详情如下】

PROE三维图.rar

中圈板.dwg

滑块.dwg

脚架.dwg

随动架及桅顶设计说明书.doc

随动架装配图.dwg









第1章引言3

1.1目的和现实意义3

1.2国内外研究现状3

1.3课题研究意义5

1.4研究方法5

1.5本设计的主要内容7

第2章随动架及桅顶工作原理分析7

2.1随动架原理7

2.2桅顶原理8

第3章随动架回转支承型号，钢丝绳的选取9

3.1随动架旋转支承型号选取9

3.2钢丝绳型号选取9

3.3钢丝绳直径选取9

第4章随动架及桅顶的结构设计10

4.1随动架结构设计10

4.2滑轮尺寸及结构的确定11

4.3支架形状等强度设计计算12

4.4轴承的设计计算13

第5章非标准零件附图15

5.1上盖板15

5.2防滑块16

5.3支架16

5.4保护架17

参考文献18

结束语19

附录1 外文翻译

附录2 二维、三维打印图

45T旋挖钻机随动架及桅顶设计

摘要：近几年来各类建筑和工程施工的数量和工程难度日益增加，质量要求也越来越高，尤其是人们对环保的意识不断提高，传统的灌注桩成孔工艺已经不能适应新施工技术要求，旋挖钻机则以其优于其他同类产品的性能而成为此类工程中钻孔灌注桩施工的首选设备。本设计主要对旋挖钻机随动架进行分析与设计。通过钻杆的尺寸选择回转支承的型号，然后根据回转支承的各尺寸对随动架的各个零件进行分析和结构设计。最后完成其CAD平面绘图和PRO/E三维建模，再进行组装。

关键词：CAD；旋挖钻机；随动架

45T rotary drilling rig with servo frame and masthead design

Abstract: In recent years various types of building and engineering construction and engineering difficulty of increasing the number of，Quality requirements have become more sophisticated, In particular, people's awareness of environmental protection continue to increase, Traditional Pile Drilling technology has been unable to meet the technical requirements of new construction，Rotary drilling rig is better than other similar products in its performance of such projects become the first choice for construction of bored piles. The design of the rotary drilling rig with the servo framework for dynamic analysis and design. Through the drill pipe size selection slewing bearing model, Then according to the various dimensions of the slewing frame with all parts moving analysis and structural design. Finalize its CAD dimensional drawings and PRO / E 3D modeling, and then assembled.

Keywords: CAD; Rotary drilling rig; servo frame

第1章引言

1.1目的和现实意义

最近几年来，随着一批大型工程相继开工和我国基础工程行业的投资不断加大，推动了我国基础工程施工行业的发展。各类建筑和工程施工的数量和工程难度日益加大，质量要求也越来越高，尤其是人们环保意识的不断提高，对施工环保要求也越来越高。传统的冲击、回转、反循环钻等灌注桩成孔工艺因其效率低下，污染严重，已经不能适应新施工技术的要求。旋挖钻机则以其优于其它同类产品的性能而成为此类工程中钻孔灌注桩施工的首选设备。目前我国处于一个大发展时期，正在进行大规模城市化建设及大量基础设施建设，据国家统计局的统计资料显示，我国目前共有城市660余个，其中人口在100万以上的大城市有170余个。随着国民经济的发展，城市化进程还将加快，老城市改造和新城市建设中新增的桩基础工程将大幅度增加，按每个城市平均仅占据2～3台的市场需求量来保守地估算，旋挖钻机在国内的总量近几年即可达到2000台以上，为我国旋挖钻机行业带来了非常好的市场机遇。而这仅仅才是城市化带来的市场空间。但现在的情况是，进口产品大量涌入我国市场，而我国同类产品的开发尚处于初始阶段，因此要在消化吸收国外同类产品的技术基础上，结合中国国情，在业已取得的开发成果基础上，尽快将产品系列化，以达到替代进口产品、加速设备更新换代的目的，并为该产品早日打入国际市场打下坚实的基础。

1.2国内外研究现状

（1）国外钻桅垂直度控制系统研究现状

旋挖钻机在二战之前美国卡维尔特公司问世，二战之后在欧洲得到发展。1984年意大利迈特公司首先开始研制，接着在意大利、德国开始发展，到了70～80年代在日本得到快速发展。目前国外旋挖钻机主要生产厂家为：德国：宝峨、利勃海尔、Delmag、WIRTH、MGF；意大利：土力、SoilMec、MAlT、CMV、CASAG＆必DE、IMT、ENTEGO；西班牙：LLAMADA；日本：日车车辆、日立、住友、加藤；芬兰：JUNTTAN、TAMROCK；美国：CALWELD、APE、Ingersoll．Rand；英国：BSP等I州到。目前，国外的旋挖钻机的控制技术已逐步实现智能化，机电液一体化高度集中、结构紧凑、操纵灵活，其钻桅垂直度控制系统普遍应用负荷传感、压力补偿与电液比例闭环控制技术。负荷传感与压力补偿技术自20世纪80年代初在国外液压挖掘机上开始得到应用，经过多年的发展已为一种先进的液压技术。现在，负荷传感技术因其节能、效率高、控制特性好、动静特性好和寿命长的显著优点在现代液压工程机械中获得了广泛应用。例如Bosch．ReXroth的A10VSO DFEE变量柱塞泵及LUDV系统、Parker的电液比例压力流量控制的变量泵、油研的A系列04型和A系列04E型变量柱塞泵等都应用了负荷传感原理。

目前，国外旋挖钻机普遍应用现代控制理论进行电子控制系统的设计，如状态空间分析方法、系统辨识、线性二次型最优控制和自适应控制等。系统辨识是对控制对象施加一定的试验信号，测量系统的输入输出数据，然后进行分析计算，建立系统的数学模型。就钻桅垂直度控制系统而言，系统辨识的内容包括：试验设计、模型结构确定、参数估计和模型验证。运用系统辨识的理论和方法确定旋挖钻机钻桅垂直度系统的数学模型，为设计精确的控制器奠定基础。控制器是整个控制系统的核心，国内绝大多数旋挖钻机控制器在设计时还是采用传统的PID控制方法，英国学者Young等人提出一种新型的比例积分控制器方法PIP(proportional．Integral．Plus)控制，该方法采用现代控制理论中的__状态空间表达式来描述系统内部模型，并且基于非最小状态空间(Non-MinimalState Space)模型进行反馈设计。PIP控制可视为常规Pl控制和PID控制的自然发展，对于一阶系统PIP控制等价于PI控制；对于高阶系统PIP控制中的附加控制项能有效地提供隐式的高阶微分，从而获得比PI和PID更好的控制效果。运用PIP控制理论设计旋挖钻机控制器有许多优点：所有状态向量用可测变量组成，易于用数字控制器存储；系统包括内在的解耦功能，能够消除变量I’日J的相互干涉，因此闭环系统稳定性较好；系统具有快速的响应特性和较高的控制精度。

（2）国内钻桅垂直度控制系统研究现状

我国在80年代初从日本引进过工作装置，配装在KH—125型履带起起重机上。1984年，天津探矿机械厂引进美国RDI公司的旋挖钻机并进行消化吸收。1988年北京城建机械厂根据土力公司(SOILMEC)的样机开发了1．5m直径的履带起重机附着式旋挖钻机。1994年郑州勘察机械厂引进英国BSP公司附着式旋挖钻机，1998年上海金泰股份有限公司与宝峨合作组装BGl5。

最近几年我国旋挖钻机取得了快速发展，国内的旋挖钻机主要生产厂家为：湖南山河智能、湖南三一、徐工、中联重科、徐州东明、北京巨力、天津宝峨、石家庄煤机、连云港黄海、哈尔滨四海、内蒙古北方重汽、宇通重工、南车时代、山东鑫国、郑州勘察等。虽然国内的旋挖钻机产品已经有了很大的发展，但从整体上看，与发达国家的同类产品相比还有一定的差距，主要表现在自动控制和智能化方面。目前国内旋挖钻机钻桅垂直度控制系统的技术水平基本已接近或达到国际同类产品技术水平，但大部分是进口国外配套设备，产品模仿甚至抄袭现象严重，自主创新不足，普遍缺少核心技术，导致产品在可靠性、使用方便性等方面有较大的不足。国内钻桅垂直度控制液压系统也都应用了负荷传感原理，但是液压泵、液压阀、传感器等关键零部件大都是国际进口，如徐工集团的的RDl5、RDl8、RD22三种旋挖钻机。三一重机的SYR220C／220型旋挖钻机，液压系统关键部分采用卡特彼勒液压系统主控回路，先导控制回路，使用了先进的负载反馈技术，可使流量按需分配到种个工作装置，实现不同工况下的最佳匹配，但关键零
