曲轴搬运机械手设计

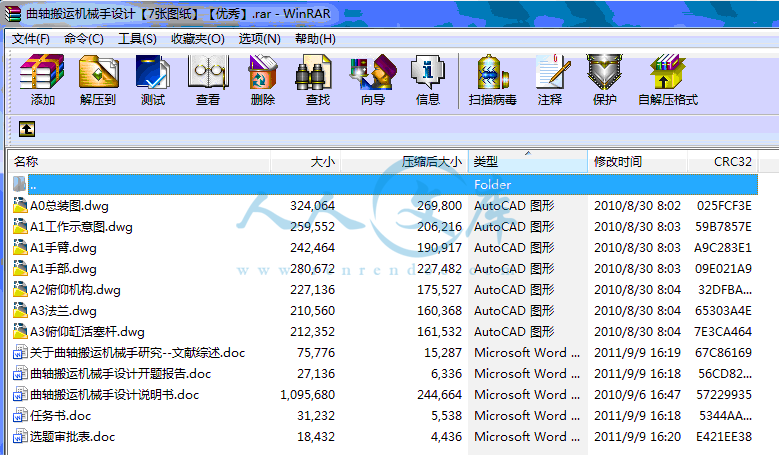

37页 20000字数+说明书+任务书+文献综述+开题报告+7张CAD图纸【详情如下】

A0总装图.dwg

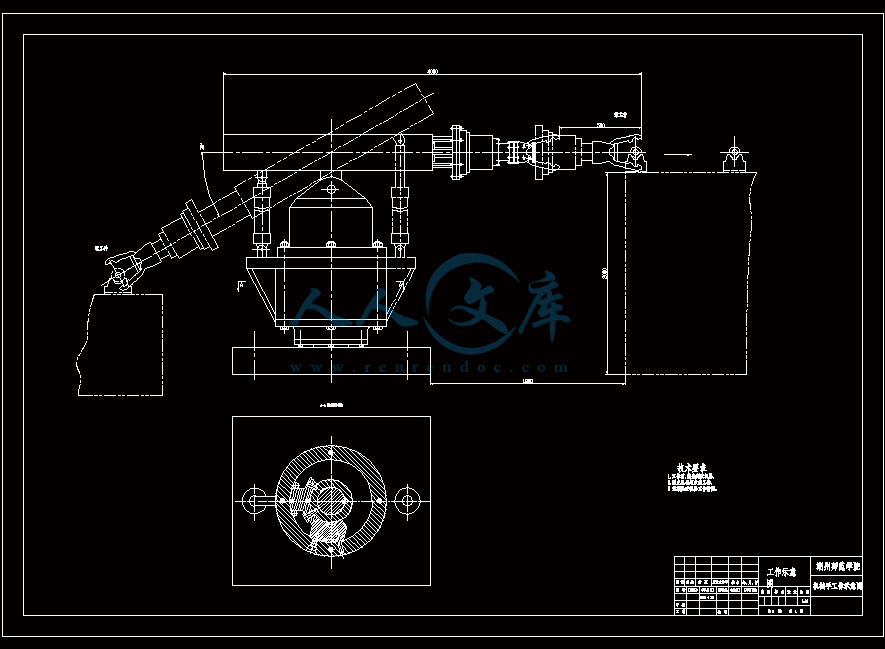

A1工作示意图.dwg

A1手臂.dwg

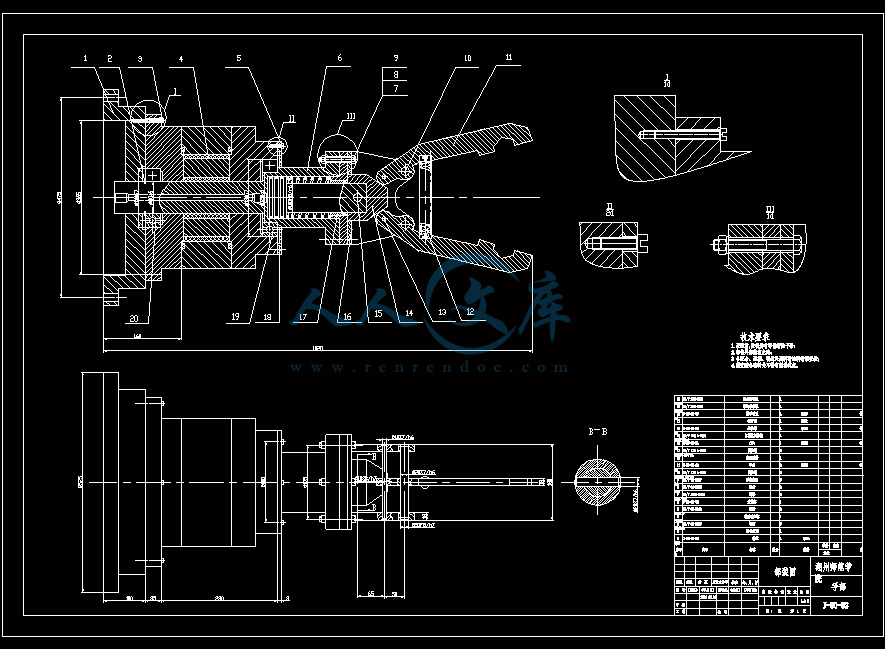

A1手部.dwg

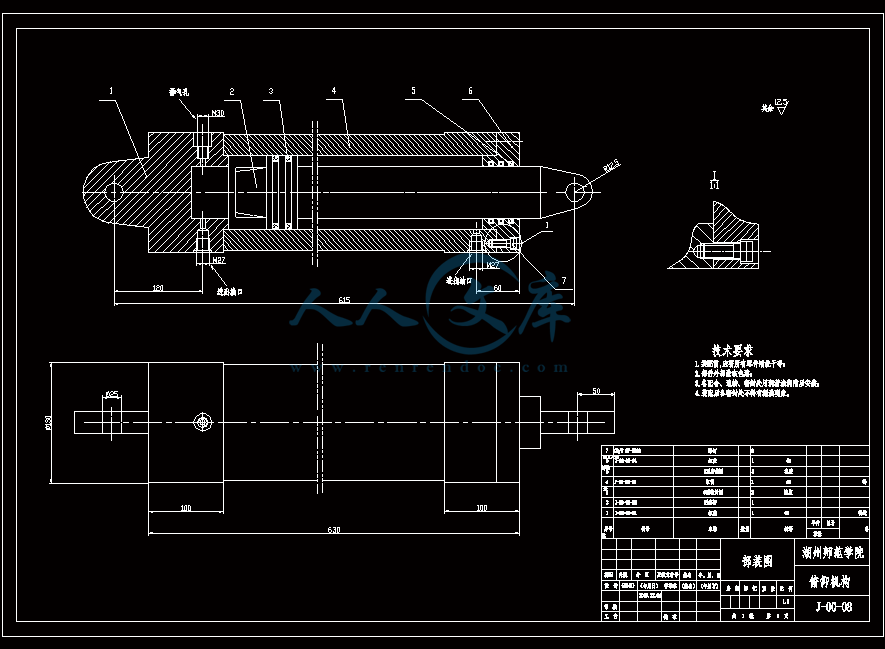

A2俯仰机构.dwg

A3俯仰缸活塞杆.dwg

A3法兰.dwg

任务书.doc

关于曲轴搬运机械手研究--文献综述.doc

曲轴搬运机械手设计开题报告.doc

曲轴搬运机械手设计说明书.doc

选题审批表.doc










第1章绪论1

1.1 工业机器人（机械手）的概述1

1.1.1 工业机器人的发展1

1.1.2 工业机器人的分类1

1.1.3 工业机械手的应用2

1.2 设计问题的提出2

第2章机械手的总体设计3

2.1 机械手的组成及各部分关系概述3

2.2 机械手的设计分析3

2.2.1 设计要求3

2.2.2 总体设计任务分析3

2.2.3 总体方案拟定5

第3章机械手结构的设计分析6

3.1 末端操作器的设计分析6

3.1.1 末端操作器的概述6

3.1.2 末端操作器结构的设计分析6

3.2 手腕的设计分析6

3.3 手臂的设计分析6

3.4 机身和机座的设计分析7

第4章机械手各部件的载荷计算8

4.1 设计要求分析8

4.2 手指夹紧机构的设计8

4.2.1 手指夹紧机构载荷的计算8

4.3 手臂伸缩机构载荷的计算9

4.4 手臂俯仰机构载荷的计算10

4.5 手腕摆动机构载荷力矩的计算10

4.6 机身摆动机构载荷力矩的计算12

4.7 初选系统工作压力12

第5章机械手各部件结构尺寸计算及校核14

5.1 手指夹紧机构结构尺寸的确定14

5.4 手腕摆动机构的确定17

5.5 机身摆动机构的确定17

5.5 强度校核17

5.6 弯曲稳定性校核18

第6章液压系统的设计20

6.1 液压缸或液压马达所需流量的确定20

6.3 液压缸或液压马达主要零件的结构材料及技术要求21

6.3.1 缸体21

6.3.2 缸盖21

6.3.3 活塞21

6.3.4 活塞杆22

6.3.5 液压缸的缓冲装置22

6.3.6 液压缸的排气装置22

6.4 制定基本方案22

6.4.1 基本回路的选择22

6.5 液压元件的选择23

6.5.1 液压泵的选择23

6.5.2 液压泵所需电机功率的确定24

6.5.3 液压阀的选择24

6.5.4 液压辅助元件的选择原则25

6.5.5 油箱容量的确定26

6.5.6 液压原理图27

结论29

参考文献30

致谢31

附录图纸列表32

第1章绪论

1.1 工业机器人（机械手）的概述

1.1.1 工业机器人的发展

1954年，美国人George C.Devol在他申请的专利“Programmed article transfer”中，首次提出了“工业机器人”的概念。1958年，被誉为“工业机器人之父”的Joseph F.Engle Berger创建了世界上第一个机器人公司——Unimation公司，并参与设计了第一台Unimat机器人。与此同时，另一家美国公司——AMF业开始研制工业机器人，即Versatran机器人，它主要用于机器之间的物料搬运。1970年4月，在伊利诺斯工学院召开了全美第一届工业机器人会议。

日本机器人的发展，经过了20世纪60年代的摇篮期、70年代的实用化时期以及80年代的普及、提高期3个基本阶段。在1967年，日本东京机械贸易公司首次从美国AMF公司引进Versatran机器人。1968年，日本川崎重工业公司与美国Unimation公司缔结国际技术合作协议，引进Unimation机器人，1970年实现国产化。从此日本进入了开发和应用机器人技术时期。1980年，机器人技术在日本取得了极大的成功与普及。现在日本人呢拥有的工业机器人的台数约占世界总台数的65%，而且其制造技术也处于领先地位。

我国工业机器人起步于20世纪70年代初期，1972年我国开始研制自己的工业机器人。经过几十年的发展，大致经历了三个阶段：70年代的萌芽期、80年代的开发期和90年代的适用化期。现在，国家更重视机器人工业的发展，也有越来越多的企业和科研人员投入到机器人的开发研究中。目前，我国研制的工业机器人已经达到了工业应用水平。我国机器人技术研究主要体现在以下五个方面：一是示教再现型工业机器人；二是智能机器人；三是机器人化机械；四是以机器人为基础的重组装配系统；五是多传感器信息融合与配置技术。

1.1.2 工业机器人的分类

表1-1 机器人分类表

分类名称简要解释

操作型机器人能自动控制，可重复编程，多功能，有几个自由度，可固定或运动，用于相关自动化系统

程控型机器人按预先要求的顺序及条件，依次控制机器人的机械动作

示教再现型机器人通过引导或其他方式，先教会机器人动作，输入工作程序，机器人则自动重复进行工作

数控型机器人不必使机器人动作，通过数值、语言等对机器人进行示教，机器人根据示教后的信息进行作业

感觉控制型机器人利用传感器获取的信息控制机器人的动作

适应控制型机器人机器人能适应环境变化，控制自身的行为

学习控制型机器人机器人能“体会”工作经验，具有一定的学习能力，并能将所“学”的经济用于工作中

智能机器人以人工智能决定其行为的机器人

内容简介：: 毕业设计（论文）任务书学院信息与工程专业机械设计制造及其自动化班级学号姓名毕业设计（论文）题目曲轴搬运机械手毕业设计（论文）进行起止日期2009年12月21日至2010年5月9日毕业设计（论文）的内容及技术参数本次设计是要设计出一个程控型机器手代替人工工作，实现两条生产线之间工件的搬运上料。该机械手能完成如下的动作循环：手臂前伸手指夹紧抓料手臂缩回机身回转180度手腕回转90度手臂前伸手臂下降手指松开手臂上升手臂缩回机身回转复位手腕回转复位待料。毕业设计（论文）的要求1、根据公布的毕业论文选题计划，结合自己具体情况在指导教师的指导下进行选题，在题目确定后必须尽早与指导教师一起，做好毕业论文的准备工作。2、在毕业论文任务书下达后两周内，必须写出对毕业论文所选题目的意义和研究现状、研究目标和内容、研究方法和步骤、文献资料查阅情况等文献综述，填写学院毕业论文开题报告交指导教师审阅。3、必须认真独立完成毕业论文阶段规定的全部工作任务，充分发挥主动性、创造性和刻苦钻研精神，严禁弄虚作假，不得抄袭他人的毕业论文或已有成果。4、要勇于创新，敢于实践，注意各种能力的锻炼和培养(如外语能力等)。参阅外文文献资料译成中文不得少于2000汉字。5、要尊敬指导教师，虚心接受指导，遵守纪律，爱护公物。如因不听指导造成的伤害或其他后果，均由学生本人负责。6、撰写毕业论文时，做到条理清晰，逻辑性强，符合科技写作规范，并严格按照学校所规定的本科生毕业论文要求进行撰写、打印和装订。毕业论文字数达到专业规定要求。7、在答辩前一周，应将毕业论文交指导教师审核签字后，送交评阅教师评阅。8、需提交完整的毕业论文两份，一份交指导教师保存，一份交学院保存。毕业设计（论文）查阅的资料1孙桓，陈作模，葛文杰机械原理北京：高等教育出版社，20062濮良贵，纪名刚机械设计北京：高等教育出版社，20063徐福玲，陈尧明液压与气压传动北京：机械工业出版社，20074刘鸿文材料力学北京：高等教育出版社，20045张世昌，李旦，高航机械制造技术基础北京：高等教育出版社，20076毛平淮互换性与测试技术北京：机械工业出版社，20067杜志俊工业机器人的应用与发展趋势北京：机械工业出版社，20028朱世强，王宣银机器人技术及其应用杭州：浙江大学出版社，20069原魁工业机器人发展现状与趋势中国科学院自动化研究所，2007毕业设计（论文）进度安排序号毕业设计（论文）各阶段进度名称日期备注1完成选题，下达毕业设计任务书2009.12.21 2查阅、收集、资料，了解曲轴搬运机械手及其发展的现状2009.12.222010.12.283完成文献翻译、文献综述、开题报告2009.12.292010.1.212010.1.22上交文献综述、开题报告，开题报告答辩4基本设计出曲轴搬运机械手的主要功能的总体框架，对整个系统的实现过程有初步、系统地认识，总体思路基本明确2010.3.42010.3.315完成系统设计，撰写毕业设计论文，完成图纸绘制2010.4.12010.4.272010.4.1中期检查6上交所有毕业设计材料2010.5.4 指导教师和评阅老师审查7毕业设计论文答辩2010.5.98上交所有毕业论文材料、光盘资料2010.5.13 指导教师（签名）学生（签名）开始执行任务日期 2009年12月21日关于曲轴搬运机械手研究文献综述【摘要】本文归纳了工业机械手和曲轴搬运机械手研究中的关键问题，分析了工业机械手的研究现状和发展趋势，讨论了设计工业机械手及曲轴搬运机械手的方案。在此基础上，对工业机械手及曲轴搬运机械手的进一步研究进行了展望。【关键词】工业机械手，曲轴，自动化，液压驱动，智能化1、引言随着社会生产不断进步和人们生活节奏不断加快，人们对生产效率也不断提出新要求。由于微电子技术和计算软、硬件技术的迅猛发展和现代控制理论的不断完善，使机械手技术快速发展。它能模仿人手的部分动作，按给定程序、轨迹和要求实现自动抓取、搬运或操作的自动机械装置，可以通过编程来完成各种预期的作业，在构造和性能上兼有人和机器各自的优点，尤其体现在人的智能和适应性。这一技术在工业、农业、军事、医疗卫生、生活服务等众多领域有着越来越多的应用, 尤其是在高温、高压、粉尘、噪音以及带有放射性和污染的场合，应用的更为广泛。工业机器人在提高产品质量、加快产品更新、提高生产效率、促进制造业的柔性化、增强企业和国家的竞争力等诸方面具有举足轻重的地位。其中液压式机械手系统由于其介质来源简便以及组件价格低廉、维修方便和系统安全可靠等特点，已渗透到工业领域的各个部门，在工业发展中占有重要地位。在现代工业中，生产过程中的自动化已成为突出的主题。各行各业的自动化水平越来越高，现代化加工车间，常配有机械手，以提高生产效率，完成工人难以完成的或者危险的工作。可在机械工业中，加工、装配等生产很大程度上不是连续的，因此可看出装卸、搬运等工序机械化的迫切性。目前在我国机械手常用于完成的工作有：注塑工业中从模具中快速抓取制品并将制品传诵到下一个生产工序；机械手加工行业中用于取料、送料；浇铸行业中用于提取高温熔液等等。随着我国工业企业自动化水平的不断提高，工业机器人市场也会越来越大。在生产实践中，常常需要将上料、加工、卸料等工序进行合理的安排，组成一条自动流水加工线。但在流水线上加工时，搬运工作由人工完成，不可避免地存在着劳动强度大、生产安全难以保障、定位精度不高等问题，严重影响了生产质量、生产效率和单位的经济效益。当生产效率很高时，为了减少工人数量，改善工人的劳动条件，提高劳动生产率这就需要使自动线上工件搬运自动化。于是针对这一问题就提出了要研制一种搬运机械手来代替工人实现工件的搬运上线,并且能满足定位和重复定位精度。用搬运机械手来代替工人搬运工件可以减轻工人的劳动强度，减少自动线上的工人数目，同时也提高了生产效率并且精度也得到了保障。设计说明书的第一部分介绍工业机械手的现状和发展动态，以及研究曲轴搬运上线机械手的目的和动机；第二部分给出这台机械手的主要性能规格参量；第三部分介绍工业机械手的设计理论与方法，并对机械手的整体结构进行设计；第四部分对液压驱动方面进行简单设计。2、工业机械手的研究现状与发展趋势2.1基本知识曲轴是引擎的主要旋转机件，装上连杆后，可承接连杆的上下(往复)运动变成循环(旋转)运动。它是发动机上的一个重要的机件，其材料是由碳素结构钢或球墨铸铁制成的，有两个重要部位：主轴颈，连杆颈。主轴颈被安装在缸体上，连杆颈与连杆大头孔连接，连杆小头孔与汽缸活塞连接，是一个典型的曲柄滑块机构。曲轴的润滑主要是指与摇臂间轴瓦的润滑和两头固定点的润滑。这个一般都是压力润滑的，曲轴中间会有油道和各个轴瓦相通，发动机运转以后靠机油泵提供压力供油进行润滑、降温。发动机工作过程就是，活塞经过混合压缩气的燃爆，推动活塞做直线运动，并通过连杆将力传给曲轴，由曲轴将直线运动转变为旋转运动。曲轴的旋转是发动机的动力源。机械手（mechanical hand），也被称为自动手（auto hand），它能模仿人手和臂的某些动作功能，用以按固定程序抓取、搬运物件或操作工具的自动操作装置。它可代替人的繁重劳动以实现生产的机械化和自动化，能在有害环境下操作以保护人身安全，因而广泛应用于机械制造、冶金、电子、轻工和原子能等部门。机械手通常用作机床或其他机器的附加装置，如在自动机床或自动生产线上装卸和传递工件，在加工中心中更换刀具等，一般没有独立的控制装置。机械手的种类，按驱动方式可分为液压式、气动式、电动式、机械式机械手；按适用范围可分为专用机械手和通用机械手两种；按运动轨迹控制方式可分为点位控制和连续轨迹控制机械手等。点位控制，采用全功能的数控装置或采用单板机或单片机控制某机构从一点准确地移动到另一点，而点与点之间运动的轨迹不需要严格控制。目前工业机器人以可编程控制器（PLC）点位控制为主，具有抗干扰能力强、可靠性极高、体积小等优点。2.2 研究现状随着工业机器人向更深更广方向的发展以及机器人智能化水平的提高，机器人的应用范周还在不断地扩大，已从汽车制造业推广到其他制造业，进而推广到机械加工行业、电子电气行业、橡胶及塑料工业、食品工业、木材与家具制造业等领域中。在工业生产中，弧焊机器人、点焊机器人、分配机器人、装配机器人、喷漆机器人及搬运机器人等工业机器人都已被大量采用。2005年，亚洲地区电子电气行业对工业机器人的需求仅次于汽车及汽车零部件制造业，其占所有行业总需求的比例为31%；而在欧洲地区橡胶及塑料工业对工业机器人的需求则远远超过电子电气行业而排名第二位；美洲地区由于汽车及汽车零部件制造业对工业机器人的需求遥遥领先，所以金属制品业(包括机械)、橡胶及塑料工业以及电子电气行业对工业机器人的需求比例相当，均在7%左右。另外诸如采矿机器人、建筑业机器人以及水电系统维护维修机器人等各种非制造行业。此外，在国防军事、医疗卫生、生活服务等领域机器人的应用也越来越多，如无人侦察机(飞行器)、警备机器人、医疗机器人、家政服务机器人等均有应用实例。机器人正在为提高人类的生活质量发挥着重要的作用。国内工业机器人市场具有如下特征：（1）国内汽车业。汽车制造业属于技术、资金密集型产业，也是自动化程度要求高、竞争相当激烈的行业。可以说，汽车工业的发展是近几年我国工业机器人增长的主要原动力之一。（2）沿海经济发达地区。国内相当数量的企业技术实力得到很大提高，生产设备更新换代，为了更好地适应市场经济发展的需要，提高生产率，提高产品质量和企业竞争力，改善工人劳动条件，企业对工业机器人的需求自然不断增加。（3）外商独资企业、中外合资企业。外商独资或中外合资企业自动化程度一般比较高，导致工业机器人的需求量较大。（4）国内一些现代化水平比较高的企业。国内一些汽车厂、军工企业、船舶行业等。机械手的驱动装置一般有步进电机、伺服电机、液压和气动等。其中，电液伺服系统具有明显的优势。但是，由于电液伺服系统中普遍存在着压力流量非线性、伺服阀零偏、双向增益不等、死区等非线性环节，还存在由液压介质粘温特性引起的伺服阀时变特性、系统质量负载引起的系统惯量的变化等时变特性。所有这些非线性及时变特性都使得电液控制系统难以利用已有的古典控制方法对其控制器进行设计，因而这一问题就成为电液控制领域的研究热点之一。其中人工神经网络控制是新兴起的研究热点之一，神经网络用于控制，具有如下特点：可以处理难以用模型或规则描述的过程；能同时处理大量的不同类型的信息；并行分布式信息处理模式等。随着计算机集成制造系统(CIMS)和柔性制造系统(FMS)的发展，越来越迫切地要求工业机器人系统能与现代化工厂的其他自动化系统成为一体，同时随着生产技术的不断更新，以及对机器人系统研究的需要等，这一切都要求机器人系统具有较强的开放性。在实际的应用中，人们总希望机器人的控制系统和结构在某种程度上，为了适应市场的变化而调节生产线和技术需求，可以按照自身和总体系统的功能要求来进行扩展和修改；同时,因为工业生产的自身特殊性较高实时性、突出的安全性等特性，因此这些特殊要求必须在机器人的控制结构的软件体系中得到实现。由此可见，机器人的控制系统在硬件和软件结构上都必须具有开放性，同时还要保持有较高的实时响应。目前，开放式控制系统的研究已成为自动控制领域的一个热门研究方向，并且在国内外取得了进展和成功。2.3 发展趋势机械手虽然能代替人工操作，大大改善工人的劳动条件，将操作工人从繁重、单调的工作环境中解放出来，提高劳动生产效率。但是相对人的思维逻辑，如果机械手的逻辑时间设计不合理，也会造成生产延误与浪费。要找到最优的生产时间，需要经过生产实践的验证和摸索，对生产中影响到生产效率的几个瓶颈工位进行分析，并制定可行性方案，从而实现曲轴线生产的产能最大化。对曲轴生产线机械手与设备上、下料之间的逻辑时间进行研究和分析，并根据实际生产状况分析曲轴线上的机械手在机床设备之间上下料和清空缓冲之间的逻辑关系，找出能满足实际生产的最优生产节拍，避免机械手不必要的等待时间。由于传感器技术和控制技术的发展，机器人的作业能力不断提高，其适应范围也在不断地扩大。从近几年世界机器人推出的产品来看，工业机器人技术正在向智能化、模块化和系统化的方向发展，其发展趋势主要为：结构的模块化和可重构化；控制技术的开放化、PC化和网络化；伺服驱动技术的数字化和分散化；多传感器融合技术的实用化；工作环境设计的优化和作业的柔性化以及系统的网络化和智能化等方面。3、设计方案的比较与分析3.1机械手坐标形式的选择常见的工业机械手根据手臂的动作形态，按坐标形式大致可以分为1.直角坐标型机械手2.圆柱坐标型机械手3.球坐标（极坐标）型机械手4.关节型（回转坐标）型机械手5. 平面关节型。圆柱坐标型是通过一个转动两个移动，共三个自由度组成的运动系统，工作空间为圆柱形，它与直角坐标型比较，在相同的空间条件下，机体所占体积小，而运动范围大。直角坐标型，其运动部分的三个相互垂直的直线组成，其工作空间为长方体，它在各个轴向的移动距离可在坐标轴上直接读出，直观性强，易于位置和姿态的编程计算，定位精度高，结构简单，但机体所占空间大，灵活性较差。球坐标型又称极坐标型，它由两个转动和一个直线组成，即一个回转，一个俯仰和一个伸缩，其工作空间图形唯一球体，它可以做上下俯仰动作并能够抓取地面上的东西或较低位置的工件，具有结构紧凑、工作范围大的特点，但是结构比较复杂。关节型又称回转坐标型，这种机器人的手臂与人体上肢类似，其前三个自由度都是回转关节，这种机器人一般由和大小臂组成，立柱与大臂间形成肘关节，可使大臂作回转运动和使大臂作俯仰运动，小臂作俯仰摆动，其特点是工作空间范围大，动作灵活，通用性强，能抓取靠近机座的工件。平面关节型采用两个回转关节和一个移动关节；两个回转关节控制前后、左右运动，而移动关节控制上下运动。这种机器人在水平方向上有柔顺度，在垂直方向上有较大的刚度，它结构简单，动作灵活，多用于装配作业中，特别适合中小规格零件的插接装配。本次设计中采用回转坐标型。3.2机械手驱动方式的选择根据动力源的不同，工业机械手的驱动机构大致可分为液压式、气动式、电动式、机械式。液压驱动：液压技术比较成熟，具有动力大、力惯量比大、快速响应高、易于实现直接驱动等特点。气压驱动：具有速度快、系统结构简单、维修方便价格低等特点，适用于中小负载的系统中，难于实现伺服控制。电动驱动：控制性能差，惯性大，不易精确定位，安装维修方便。机械式：动作可靠，动作范围小，结构比较复杂。因为采用液压机构驱动机械手具有结构简单，尺寸紧凑，重量轻，控制方便，驱动力大等优点，本次设计中选择液压驱动。3.3控制方式的选择控制方式可分为点位控制和连续控制两种，目前工业机器人以点位控制为主。本次设计中选用可编程控制器（PLC），其具有抗干扰能力强、可靠性极高、体积小等优点，但本次将不对PLC控制方面进行设计。4、结束语机械手的迅速发展源于它的积极作用。采用工业机器人具有如下优点:第一，改善劳动条件，逐步提高生产效率；第二，更强与可控的生产能力，加快产品更新换代；第三，提高零件的处理能力与产品质量；第四，消除枯燥无味的工作，节约劳动力；第五，提供更安全的工作环境，降低工人的劳动强度，减少劳动风险；第六，减少机床损耗；第七，减少工艺过程中的工作量及降低停产时间和库存；第八，提高企业竞争力。机械手能代替人工操作，大大改善工人的劳动条件，将操作工人从繁重、单调的工作环境中解放出来，提高劳动生产效率。在了解了工业机械手的现状和发展动态的基础上，本次设计将根据给定的工矿条件和基本要求，从机械原理和机械结构对搬运机械手进行具体分析和设计。将详细说明该机构的传动、驱动等主要部件的选型原则和校核步骤，并结合原理图等对机械手的工作方法和工作原理进行描述，对PLC控制方面将不进行设计。参考文献：1郭洪红.工业机器人运用技术M.北京：科学出版社.2008.7 2周寿明，邓成良.可用于生产线的工业机器人研究J.科技创新导报.2008第27期.20083罗璟，赵克定，陶湘厅，袁锐波.工业机器人的控制策略探讨J，机床与液压.2008.104李文明.曲轴搬运机械手的研究与设计D.武汉：华中科技大学.20075郭洪红.工业机械人技术M.西安：西安电子科技大学.2006.56王小玲.工业机械手的PLC控制J.机电工程技术.2004年第9期.20047王楠小型工业机器人的设计现状与分析机械与电气，2008年第3期，2008.38朱世强，王宣银机器人技术及其应用J杭州：浙江大学出版社，20069原魁工业机器人发展现状与趋势J中国科学院自动化研究所，200710赵臣，王刚我国工业机器人产业发展的现状调研报告J机器人技术与应用，2009.311周恩涛，周士昌液压驱动机械手的神经网络控制J中国机械工程第12卷第4期，2001412张新聚，曹慧琴，杨雪程控通用机器人的设计J液压与气动2007年第2期，200713陈爱珍日本工业机器人的发展历史及现状J机械工程师2008年第7期，200814工业机器人发展现状浅谈J自动化博览2007年4月刊，2007415韦文求，谢存禧，张铁，庄焕伟工业机器人控制系统的开放性与实时性研究J现代制造工程2007年第3期，200716Fathi Ghorbel, John Y. Hung, and Mark W. Spong. Adaptive Control of Flexible-Joint Manipulators. IEEE Control Systems Magazine, 1989.10, 9-1317D. Black. A Modular Approach to Robotic Automation of DOE Applications. ARM Automation,Inc 2000.7毕业设计（论文）开题报告学生姓名班级学号专业机械设计制造及其自动化指导教师开题时间2009.12.21设计（论文）题目曲轴搬运机械手选题意义、研究现状及存在问题工业机械手是伴随工业生产和科学技术的发展，特别是电子计算机的广泛应用而迅速发展起来的一门新兴技术装备，它综合应用了机械，电子，自动控制，传感技术，人工智能，仿生学等等学科的基础知识，以实现机械化与自动化的有机结合。它模仿人手的部分动作，按给定程序、轨迹和要求实现自动抓取、搬运或操作的自动机械装置，可以通过PLC程控来完成各种预期的作业，在构造和性能上兼有人和机器各自的优点，尤其体现在人的智能和适应性。这一技术在工业、农业、军事、医疗卫生、生活服务等众多领域有着越来越多的应用, 尤其是在高温、高压、粉尘、噪音以及带有放射性和污染的场合，应用的更为广泛。工业机器人在提高产品质量、加快产品更新、提高生产效率、促进制造业的柔性化、增强企业和国家的竞争力等诸方面具有举足轻重的地位。在生产实践中，常常需要将上料、加工、卸料等工序进行合理的安排，组成一条自动流水加工线。但在流水线上加工时，搬运工作由人工完成，不可避免地存在着劳动强度大、生产安全难以保障、定位精度不高等问题，严重影响了生产质量、生产效率和单位的经济效益。当生产效率很高时，为了减少工人数量，改善工人的劳动条件，提高劳动生产率这就需要使自动线上工件搬运自动化。于是针对这一问题就提出了要研制一种搬运机械手来代替工人实现工件的搬运上线,并且能满足定位和重复定位精度。用搬运机械手来代替工人搬运工件可以减轻工人的劳动强度，减少自动线上的工人数目，同时也提高了生产效率并且精度也得到了保障。研究目标和内容研究目标：设计一台程控型机械手代替人工工作，实现两条生产线之间工件的搬运，降低工人劳动强度，减少生产线上工人的数目，提高生产效率。研究内容：根据给定的工况条件和基本要求，从机械原理和机械结构对搬运机械手进行具体的分析和设计。对机械手的传动、驱动等主要部件进行选型和校核，并结合原理图等对整个系统的工作方法和原理进行描述。该机械手能完成如下的动作循环：手臂前伸手指夹紧抓料手臂缩回机身回转180度手腕回转90度手臂前伸手臂下降手指松开手臂上升手臂缩回机身回转复位手腕回转复位待料。主要技术参数有：抓重16kg；速度运动小于0.1m/s；定位精度1mm 研究方法、步骤和措施第一阶段：准备阶段：了解工业机器人的现状和发展，查阅课题相关的国内外文献，拟订设计思路。第二阶段：设计阶段：确定总体设计方案，根据课题给定的工况条件和基本要求进行设计计算，确定主要参数，对所得数据结果进行分析、处理，对机械手系统的传动、驱动等主要部件进行选型和校核。第三阶段：制图阶段：整理各类资料和数据，利用制图，分别做出系统的总装图及各部件的装配图和零件图。第四阶段：总结阶段：撰写设计说明书，检查图纸，准备答辩。研究的总体安排与进度2009.12.21 完成选题，下达毕业设计任务书2009.12.222009.12.28 查阅、收集、资料，了解现有关曲轴搬运机械手的情况2009.12.292010.1.21 完成文献翻译、文献综述、开题报告，开题报告答辩2010.1.232010.3.3 完成结构设计2010.3.42010.3.31 完成总装配图,并进行中期答辩2010.4.12010.4.27 完成所有图纸，说明书2010.5.4 上交所有材料，指导教师和评阅老师审查2010.5.9 毕业答辩2010513 上交所有毕业论文材料、光盘资料主要参考文献1孙桓，陈作模，葛文杰机械原理北京：高等教育出版社，20062濮良贵，纪名刚机械设计北京：高等教育出版社，20063徐福玲，陈尧明液压与气压传动北京：机械工业出版社，20074刘鸿文材料力学北京：高等教育出版社，20045张世昌，李旦，高航机械制造技术基础北京：高等教育出版社，20076毛平淮互换性与测试技术北京：机械工业出版社，20067杜志俊工业机器人的应用与发展趋势北京：机械工业出版社，20028朱世强，王宣银机器人技术及其应用杭州：浙江大学出版社，20069原魁工业机器人发展现状与趋势中国科学院自动化研究所，200710萩原方彦（日）机械实用手册科学出版社，2007年第2版11周恩涛，周士昌液压驱动机械手的神经网络控制中国机械工程第12卷第4期，2001412张新聚，曹慧琴，杨雪程控通用机器人的设计液压与气动2007年第2期，200713陈爱珍日本工业机器人的发展历史及现状机械工程师2008年第7期，200814工业机器人发展现状浅谈自动化博览2007年4月刊，2007415赵臣，王刚我国工业机器人产业发展的现状调研报告机器人技术与应用，2009.316Fathi Ghorbel, John Y. Hung, and Mark W. Spong. Adaptive Control of Flexible-Joint Manipulators. IEEE Control Systems Magazine, 1989.10, 9-1317D. Black. A Modular Approach to Robotic Automation of DOE Applications. ARM Automation, Inc 2000.7指导教师审核意见指导教师（签名）年月日毕业设计（说明书）题目曲轴搬运机械手专业机械设计制造及其自动化学生姓名学号指导教师论文字数完成日期 2010年5月 33机械设计制造及其自动化摘要：随着科学技术的发展和自动化生产线在企业产品生产中的广泛应用，机械手作为自动化生产线的重要组成部分也得到了长足的发展和进步。尤其是随着机械结构的优化，气动、液压技术的成熟，控制元件的发展和控制方式的不断改进和创新，机械手的动作精确性、控制灵活性和工作可靠性得到了明显的改善。机械手的出现在减轻工人劳动强度和难度、提高工作效率和质量、降低生产成本上做出了突出贡献，机械手的发展在企业的发展和创收上起到了举足轻重的作用。本课题是一个机、电结合较为紧密的实用性项目，文中对PLC的应用、机械结构的设计、控制方法的选择等方面进行了必要的探讨。最后，总结了全文，指出了机械手的改进措施、应用前景和发展方向。关键字：机械手，液压驱动，PLC（可编程控制器）The Manipulator For Moving The Engines CrankAbstract:With the development of the science and technology and the application of the automobile product line in the production, the manipulator, who serves as the important part of the automobile product line, has also experienced dramatic progress and development. Especially with the improvement of the structure of the machine, the maturity of pneumatics and hydraulics, and the constant improvement of the control element such as the singlechip, PLC, the motion controller, and soon, and the ceaselessly ameliorative and innovative control mode, the precision, delicacy and reliability of the manipulator has been improved expressly, which contributed to alleviating the workers labor intensity and difficulty, boosting the working efficiency and quality, reducing cost, as to play an extremely important part in the development and income of the corporations. The subject is a practical item where the mechanics and electrics are integrated very closely. The writer has made a necessary discussion in the application of PLC, the optimize of mechanical structure and the study of control mode and researches into the mechatronics. the writer summarizes the whole thesis and points out the amelioration, perspective and developing direction of the manipulator.Key Words: manipulator, the hydraulic pressure drive, PLC(Programmable Logic Controller)目录第1章绪论11.1 工业机器人（机械手）的概述11.1.1 工业机器人的发展11.1.2 工业机器人的分类11.1.3 工业机械手的应用21.2 设计问题的提出2第2章机械手的总体设计32.1 机械手的组成及各部分关系概述32.2 机械手的设计分析32.2.1 设计要求32.2.2 总体设计任务分析32.2.3 总体方案拟定5第3章机械手结构的设计分析63.1 末端操作器的设计分析63.1.1 末端操作器的概述63.1.2 末端操作器结构的设计分析63.2 手腕的设计分析63.3 手臂的设计分析63.4 机身和机座的设计分析7第4章机械手各部件的载荷计算84.1 设计要求分析84.2 手指夹紧机构的设计84.2.1 手指夹紧机构载荷的计算84.3 手臂伸缩机构载荷的计算94.4 手臂俯仰机构载荷的计算104.5 手腕摆动机构载荷力矩的计算104.6 机身摆动机构载荷力矩的计算124.7 初选系统工作压力12第5章机械手各部件结构尺寸计算及校核145.1 手指夹紧机构结构尺寸的确定145.4 手腕摆动机构的确定175.5 机身摆动机构的确定175.5 强度校核175.6 弯曲稳定性校核18第6章液压系统的设计206.1 液压缸或液压马达所需流量的确定206.3 液压缸或液压马达主要零件的结构材料及技术要求216.3.1 缸体216.3.2 缸盖216.3.3 活塞216.3.4 活塞杆226.3.5 液压缸的缓冲装置226.3.6 液压缸的排气装置226.4 制定基本方案226.4.1 基本回路的选择226.5 液压元件的选择236.5.1 液压泵的选择236.5.2 液压泵所需电机功率的确定246.5.3 液压阀的选择246.5.4 液压辅助元件的选择原则256.5.5 油箱容量的确定266.5.6 液压原理图27结论29参考文献30致谢31附录图纸列表32第1章绪论1.1 工业机器人（机械手）的概述1.1.1 工业机器人的发展1954年，美国人George C.Devol在他申请的专利“Programmed article transfer”中，首次提出了“工业机器人”的概念。1958年，被誉为“工业机器人之父”的Joseph F.Engle Berger创建了世界上第一个机器人公司Unimation公司，并参与设计了第一台Unimat机器人。与此同时，另一家美国公司AMF业开始研制工业机器人，即Versatran机器人，它主要用于机器之间的物料搬运。1970年4月，在伊利诺斯工学院召开了全美第一届工业机器人会议。日本机器人的发展，经过了20世纪60年代的摇篮期、70年代的实用化时期以及80年代的普及、提高期3个基本阶段。在1967年，日本东京机械贸易公司首次从美国AMF公司引进Versatran机器人。1968年，日本川崎重工业公司与美国Unimation公司缔结国际技术合作协议，引进Unimation机器人，1970年实现国产化。从此日本进入了开发和应用机器人技术时期。1980年，机器人技术在日本取得了极大的成功与普及。现在日本人呢拥有的工业机器人的台数约占世界总台数的65%，而且其制造技术也处于领先地位。我国工业机器人起步于20世纪70年代初期，1972年我国开始研制自己的工业机器人。经过几十年的发展，大致经历了三个阶段：70年代的萌芽期、80年代的开发期和90年代的适用化期。现在，国家更重视机器人工业的发展，也有越来越多的企业和科研人员投入到机器人的开发研究中。目前，我国研制的工业机器人已经达到了工业应用水平。我国机器人技术研究主要体现在以下五个方面：一是示教再现型工业机器人；二是智能机器人；三是机器人化机械；四是以机器人为基础的重组装配系统；五是多传感器信息融合与配置技术。1.1.2 工业机器人的分类表1-1 机器人分类表分类名称简要解释操作型机器人能自动控制，可重复编程，多功能，有几个自由度，可固定或运动，用于相关自动化系统程控型机器人按预先要求的顺序及条件，依次控制机器人的机械动作示教再现型机器人通过引导或其他方式，先教会机器人动作，输入工作程序，机器人则自动重复进行工作数控型机器人不必使机器人动作，通过数值、语言等对机器人进行示教，机器人根据示教后的信息进行作业感觉控制型机器人利用传感器获取的信息控制机器人的动作适应控制型机器人机器人能适应环境变化，控制自身的行为学习控制型机器人机器人能“体会”工作经验，具有一定的学习能力，并能将所“学”的经济用于工作中智能机器人以人工智能决定其行为的机器人关于机器人如何分类，国际上没有制定统一的标准，有的按负载重量分，有的按控制方式分，有的按自由度分，有的按结构分，有的按应用领域分。一般的分类方式如上表。1.1.3 工业机械手的应用工业机械手是伴随工业生产和科学技术的发展，特别是电子计算机的广泛应用而迅速发展起来的一门新兴技术装备。它综合应用了机械，电子，自动控制等先进技术以及物理，生物等学科的基础知识，以实现机械化与自动化的有机结合而广泛应用在工业生产的各个部门。工业机械手是工业生产发展中的必然产物。它是一种模仿人体上肢的部分功能，按照预定要求输送工件和握持工具进行操作的自动化技术装备。这种新颖技术装备的出现和应用，对实现工业生产自动化，推动工业生产的进一步发展起着重要作用，因而具有强大的生命力，受到人们的广泛重视和欢迎。工业上应用的机械手，由于使用场合和工作要求的不同，其结构形式亦各有不同，技术复杂程度也有很大差别。但它们都有类似人的手臂，手腕和手的部分动作及功能；一般都能按预定程序，自动地，重复循环地进行工作。此外，还有些非自动化的装备，具有与人体上肢类似的部分动作，结构上与工业机械手是一致的，亦可归属于工业机械手的范畴。例如，早期就有一种由人直接用绳索牵引进行操作的随动机械手和近期发展起来的由人工进行操作的机械手（如平衡吊），以及一些就近按扭控制和遥控的非自动的单循环的机械手等。实践证明，工业机械手可以代替人的繁重劳动，显著减轻工人的劳动强度，改善劳动条件，提高劳动生产率和生产自动化水平。工业生产中经常出现的笨重工件的搬运和长期，频繁，单调的操作，采用机械手是有效的；此外，它还能在高温，低温，深水，宇宙，放射性和其他有毒，污染环境条件下进行操作，更显示其优越性，有着广阔的发展前途。1.2 设计问题的提出在生产实践中，常常需要将上料、加工、卸料等工序进行合理的安排，组成一条自动流水加工线。但在流水线上加工时，需要许多工人搬运工件，有时劳动强度较大。当生产效率很高时，为了减少工人数量，改善工人的劳动条件，提高劳动生产率这就需要使自动线上工件搬运自动化。于是针对这一问题就提出了要研制一种搬运机械手来代替工人实现工件的搬运上线，并且能满足定位和重复定位精度。用搬运机械手来代替工人搬运工件可以减轻工人的劳动强度，减少自动线上的工人数目，同时也提高了生产效率并且精度也得到了保障。而事实上，在生产领域真正用来加工的时间一般不大于整个生产时间的10，大部分时间是用在了工件的搬运、装夹等辅助工序上。从这个方面可以看出研制一种自动化搬运机械手的迫切性和重要性。第2章机械手的总体设计2.1 机械手的组成及各部分关系概述机械手由三大部分（机械部分、传感部分、控制部分）六个子系统（驱动系统、机械结构系统、感受系统、机器人-环境交互系统、人机交互系统、控制系统）组成。机械结构系统：机器人的机械结构又主要包括末端操作器、手腕、手臂、机身（立柱）。驱动系统：驱动器是把从动力源获得的能量变换成机械能，使机器人各关节工作的装置，常见的驱动形式有步进电机驱动、直流电机驱动、交流电机驱动、液压驱动、气压驱动以及近些年出现的一些特殊的新型驱动（例如超声波驱动、磁致伸缩驱动、静电驱动等）。控制系统：机器人的控制方式多种多样，根据作业任务不同，主要可分为点位控制方式（PTP）、连续轨迹控制方式（CP）、力（力矩）控制方式和智能控制方式。2.2 机械手的设计分析2.2.1 设计要求某生产线上搬运工件原由人工完成, 劳动强度大、生产效率低。为了提高生产线的工作效率, 降低成本, 使生产线发展成为柔性制造系统, 适应现代自动化大生产, 针对具体生产工艺, 利用机器人技术, 设计用一台搬运机械手代替人工工作。该机械手能完成如下的动作循环：手臂前伸手指夹紧抓料手臂上升手臂缩回机身回转180度手腕回转90度手臂下降手臂前伸手指松开手臂缩回机身回转复位手腕回转复位待料。2.2.2 总体设计任务分析(1) 结构形式的设计: 机械手常见的运动形式有1）直角坐标型2）圆柱坐标型3）球坐标（极坐标）型4）关节型（回转坐标）型5）平面关节型五种。圆柱坐标型是由三个自由度组成的运动系统，工作空间为圆柱形，它与直角坐标型比较，在相同的空间条件下，机体所占体积小，而运动范围大。直角坐标型，其运动部分的三个相互垂直的直线组成，其工作空间为长方体，它在各个轴向的移动距离可在坐标轴上直接读出，直观性强，易于位置和姿态的编程计算，定位精度高，结构简单，但机体所占空间大，灵活性较差。球坐标型，它由两个转动和一个直线组成，即一个回转，一个俯仰和一个伸缩，其工作空间图形唯一球体，它可以做上下俯仰动作并能够抓取地面上的东西或较低位置的工件，具有结构紧凑、工作范围大的特点，但是结构比较复杂。关节型，这种机器人的手臂与人体上肢类似，其前三个自由度都是回转关节，这种机器人一般由和大小臂组成，立柱与大臂间形成肘关节，可使大臂作回转运动和使大臂作俯仰运动，小臂作俯仰摆动，其特点是工作空间范围大，动作灵活，通用性强，能抓取靠近机座的工件。平面关节型，采用两个回转关节和一个移动关节，两个回转关节控制前后、左右运动，而移动关节控制上下运动。这种机器人在水平方向上有柔顺度，在垂直方向上有较大的刚度，它结构简单，动作灵活，多用于装配作业中，特别适合中小规格零件的插接装配。综上，本次设计中采用回转坐标型。 (2) 自由度的确定：自由度(Degrees of Freedom),指机器人所具有的独立坐标轴运动的数目，不包括末端操作器的开合度。在运动形式上分为为直线运动P，为旋转运动R。自由度数的多少反映了这种机械手能完成动作的复杂程度，根据对机械手必须完成的动作的研究，设计四个自由度的机械手即可完成所规定的工作任务。从机座到手腕，关节的运动方式为旋转-直线-直线-旋转，即RPPR型。(3) 驱动方式的选择:1）驱动系统有液压驱动2）气压驱动3）电机驱动4）机械联动四种，其中液压驱动和气压驱动较为通用。液压驱动：结构紧凑、动作平稳、耐冲击、耐振动、防爆性好。而且液压技术比较成熟，具有动力大、力惯量比大、快速响应高、易于实现直接驱动等特点。气压驱动：具有速度快、系统结构简单、造价较低、维修方便、清洁等特点，适用于中小负载的系统中，但对速度很难进行精确控制，且气压不可太高，所以抓举能力较低，难于实现伺服控制。电机驱动：步进或伺服电机可用于程序复杂、运动轨迹要求严格的小型通用机械手；异步电机、直流电机适用于抓重大、速度低的专用机械手；电源方便，响应快，驱动力较大，信号检测、传递、处理方便，控制方式灵活，安装维修方便。但控制性能差，惯性大，不易精确定位。机械联动：动作可靠，动作范围小，结构比较复杂，适用于自由度少、速度快的专用机械手。并且，同其他转动方式相比较，传动功率相同时，液压传动装置的重量轻，体积紧凑，可实现无级变速，调速范围大。运动件的惯性小，能够频繁顺序换向，传动工作平稳，系统容易实现缓冲吸着震，并能自动防止过载。与电气配合，容易实现动作和操作自动化，与微电子技术和计算机配合，能够实现各种自动控制工作。液压元件基本已经上系列化、通用化和标准化，利于CAD技术的应用、提高工效，降低成本。容易达到较高的单位面积压力，较小的体积可获得较大的出力（推力或转距）。液压系统介质的可压缩性小，工作较平稳，可靠，并可实现较高的位置精度。液压传动中，力，速度和方向比较容易实现自动控制。液压装置采用油液做介质，具有防锈性和自润滑效能，可以提高机械效率，使用寿命长。综上，本次设计采用液压驱动。(4) 控制方式的选择:1）点位控制方式（PTP）2）连续轨迹控制方式（CP）3）力（力矩）控制方式 4）智能控制方式。点位控制的特点是只控制工业机器人末端执行机构在作业空间中某些规定的离散点上的位姿。控制时只要求工业机器人快速、准确地实现相邻各点之间的运动，而对达到目标点的运动轨迹不做任何规定。这种控制方式的主要技术指标是定位精度和运动所需时间。由于其控制方式易于实现，常应用于上下料、搬运、点焊等工业机器人。连续轨迹控制的特点是连续的控制工业机器人末端执行器在作业空间的位姿，要求其严格按照预定的轨迹和速度在一定的精度要求内运动，而且速度可控，轨迹光滑且运动平稳。这种控制方式的主要技术指标是工业机器人末端操作器位姿的轨迹跟踪精度及平稳性。常用于弧焊、喷漆、去毛边和检测作业机器人。力（力矩）控制方式常用于准确定位并要求使用适度的力或力矩来完成装配、抓放物体等工作。智能控制方式是通过传感器获得周围环境的知识，并根据自身内部的知识库相应做出决策。采用智能控制技术的机器人具有较强的环境适应性及自学能力，技术难度及成本要求都比较高。综上，本次设计采用点位控制。另外该机械手的动作是有顺序要求的，控制系统采用PLC控制机械手实现设计要求的工序动作，可以简化控制线路，节省成本，提高劳动生产率。综合上述，此次采用电-液伺服点位控制，可以很好的完成自动线工作。2.2.3 总体方案拟定因为本机械手工作范围大，位置精度要求高。考虑本机械手工作要求的特殊情况，本设计采用悬臂式四自由度的机械手，简图下所示：图2-1 机械手结构简图自由度具体分配如下：1）手臂回转自由度。拟采用摆动油缸来实现，摆动缸的动片与缸体相连接，通过油液带动叶片转动，与之相连的缸体也发生转动，从而实现机身的回转。其行程角度靠挡块和限位行程开关来调整。2）手臂俯仰自由度。机器人的手臂俯仰运动，一般采用活塞油（气）与连杆机构联用来实现。设计中拟采用单活塞杆液压缸来实现，缸体采用尾部耳环与机身连接，而其活塞杆的伸出端则与手臂通过铰链相连。其行程大小靠挡块和限位行程开关来调整。3）手臂伸缩自由度。由于油缸或气缸的体积小，质量轻，因而在机器人手臂结构中应用较多。设计中拟采用单活塞杆液压缸来实现，其伸缩行程大小靠挡块和限位行程开关来调整。4）手腕回转自由度。拟采用摆动液压缸来实现。当注入压力油时，油压推动动片连同转轴一起回转。因为动片是固定在转轴上的，故动片转动时，转轴也随着其一起转。而末端操作器与转轴是固定在一起的，故转轴一转手部便一起转，从而实现手腕的回转运动。其行程角度靠挡块和限位行程开关来调整。第3章机械手结构的设计分析3.1 末端操作器的设计分析3.1.1 末端操作器的概述工业机器人的末端操作器是机器人直接用于抓取、握紧、吸附专用工具等进行操作的部件，根据被操作工件的形状、尺寸、重量、材质及表面形态各有不同，其形式也多种多样，大部分末端操作器的结构是根据特定的工件专门加工的，常用的有四类：1）夹钳式取料手2）吸附式取料手3）专用操作器及转换器4）仿生多指灵巧手。夹钳式取料手是工业机器人最常用的一种末端操作器形式，在流水线上应用广泛。它一般由手指、驱动机构、传动机构、连接与支承元件组成，工作机理类似于常用的手钳。吸附式取料手靠吸附力取料，根据吸附力的不同分为气吸附和磁吸附两种。吸附式取料手应用于大平面（单面接触无法抓取）、易碎（玻璃、磁盘）、微小（不易抓取）的物体。因为专用操作器及转换器和仿生多指灵巧手的技术难度及成本要求都比较高，故在此不多做介绍。3.1.2 末端操作器结构的设计分析根据发动机曲轴结构特点，本次设计的机械手的末端操作器宜采用夹钳式取料手。夹钳式取料手的手指的结构形式通常取决于被夹持工件的形状和特性。其中V形指一般用于夹持圆柱形工件，具有夹持平稳可靠，夹持误差小等特点。3.2 手腕的设计分析机器人手腕是连接末端操作器和手臂的部件，它的作用是调节或改变工件方位，因而它具有独立的自由度，以使机器人末端操作器适应复杂的动作要求。此处手腕需实现手部的翻转（Roll）动作,腕部结构主要体现在手部相对于臂部的旋转运动上。3.3 手臂的设计分析手臂是机器人执行机构中重要的部件，它的作用是将被抓取的工件运动到给定的位置上。手臂的结构要紧凑小巧，才能使手臂运动轻快、灵活。手臂一般有伸缩运动、左右回转运动、升降（或俯仰）运动三个自由度。在一般情况，手臂的伸缩和回转、俯仰均要求匀速运动，但在手臂的起动和终止瞬间，运动是变化的，为了减少冲击，要求起动时间的加速度和终止前速度不能太大，否则引起冲击和振动。伸缩运动一般采用直线液压缸驱动，俯仰运动大多采用伸缩单作用（单活塞杆）驱动，而回转运动则大多用回转缸或齿条缸来实现。本设计采用单作用（单活塞杆）缸来实现手臂的伸缩。为了增加手臂的刚性，防止手臂在伸缩运动时绕轴线转动或产生变形，手臂的伸缩机构需设置导向装置，或设计方形、花键等形式的臂杆。根据手臂的结构、抓重等因素，为了使抓取时不产生偏重力矩使抓取可靠，本设计中采用四根导向柱的臂伸缩结构。这种结构的特点是行程长，抓重大，而工件不规则时还可以防止产生过大的偏重力矩。简图如下：图3-1 四导向杆式手臂机构简图从图中可以比较清楚地看到手臂伸缩油缸结构及导向杆的安放方式以及手臂与其他部件的连接点。手臂俯仰运动采用单作用（单活塞杆）缸来驱动。直线油缸的缸底与机身通过铰链相连，而油缸活塞杆的伸出端则与臂部铰接，这样当压力油进个油缸时就驱动活塞杆往复运动，通过活塞杆的运动就使与其相连的手臂形成了俯仰的运动。由于俯仰油缸是采用底部耳环摆动式直线缸，所以在活塞杆往复运动的同时，缸体可在平面内摆动。采用摆动马达来实现手臂的回转。摆动马达布置在机身上部，手臂部件用销轴与回转缸体上的耳叉连接，作为手臂俯仰运动的支点。回转缸的转轴和机身固定连接，摆动缸的动片与缸体相连，当摆动缸进压力油时，通过叶片的带动，缸体随之转动，从而实现机身的回转。对于悬臂式的机械手，还要考虑零件在手臂上的布置，就是要计算手臂移动零件时的重量对回转、升降、支承中心的偏重力矩。偏重力矩对手臂运动很不利。偏重力矩过大，会引起手臂的振动，在升降时还会发生一种沉头现象，也会影响运动的灵活性，严重时手臂与立柱会卡死。所以在设计手臂时要尽量使手臂重心通过回转中心，或离回转中心要尽量地近，以减少偏重力矩。为减少转动惯量：1）可减少手臂运动件的轮廓尺寸2）减少回转半径，在安排机械手动作顺序时，先缩后回转（或先回转后伸），尽可能在较小的前伸位置进行回转动作3）在驱动系统中设有缓冲装置。3.4 机身和机座的设计分析机身，又称为立柱，是支撑手臂的部件，并能辅助实现手臂的升降、回转或俯仰运动。它是机器人的基础部分，起支承作用。对固定机器人，直接连接在地面基础上，对移动式机器人，则安装在移动机构上。机器人机座可分为固定式和行走式两种，一般工业机器人的机座为固定式。固定式机器人的机身直接连接在地面基础上，也可以固定在机身上。此处要求机械手的工作范围比较小，故设计为固定式机器人，机身与机座用螺柱连接，机座用螺栓固定在地面基础上。机身设计要求：1）刚度和强度大，稳定性好2）运动灵活，导套不宜过短，避免卡死3）驱动方式适宜，结构布置合理。第4章机械手各部件的载荷计算4.1 设计要求分析本课题设计的曲轴搬运机械手采用关节型坐标系、全液压驱动，具有手臂伸缩、俯仰、回转和手腕回转四个自由度，以及手指的抓取动作。执行机构相应由手部抓取机构、手腕回转机构、手臂伸缩机构、手臂俯仰机构、手臂回转机构和各定位装置等组成，每一部分均由液压缸驱动与控制。它完成的动作循环为：手臂前伸手指夹紧抓料手臂上升手臂缩回机身回转180度手腕回转90度手臂下降手臂前伸手指松开手臂缩回机身回转复位手腕回转复位待料。4.2 手指夹紧机构的设计设计中采用四指V形结构，指面光滑，避免工件被夹持部位的表面受损。手指的驱动采用弹簧复位（单活塞杆）单作用液压缸，传动机构采用斜楔杠杆式复合回转传动，并在杠杆上装有张紧弹簧，以保证手指夹紧驱动液压缸的复位。手指厚度根据需要夹持的工件设定，V形指合拢后的的尺寸为工件被夹持部位直径的外接正六边形，保证了机械手工作时的可靠性。4.2.1 手指夹紧机构载荷的计算手指加在工件上的夹紧力，是设计手部结构的主要依据。夹紧力必须克服工件重力所产生的载荷以及工件运动状态变化所产生的载荷（惯性力或惯性力矩），以使工件保持可靠的夹紧状态。手指对工件的夹紧力计算：（4-1）式中：安全系数，通常取1.22.0；工作情况系数，主要考虑惯性力的影响。可估算：= （4-2）其中：重力加速度；运载工件时重力方向的最大上升加速度，可计算：（4-3）运载工件时重力方向的最大上升速度，0.07。系统达到最高速度的时间，一般取0.30.5。方位系数，根据手指与工件形状以及手指与工件位置不同进行选定。0.91.1。被抓取工件所受重力（）。计算可得：手指夹紧由单作用液压缸驱动实现，则手指夹紧缸的载荷为：1604.3 手臂伸缩机构载荷的计算手臂伸缩采用双作用液压缸实现，臂部作水平伸缩运动时，首先要克服摩擦阻力，包括油缸与活塞之间的摩擦阻力及导向杆与支承滑套之间的摩擦阻力等，还在克服启动过程中的惯性力。其驱动力可可按下式计算：（4-4）式中：各支承处的的摩擦阻力（N），其大小可按下式估算：（4-5）式中： G运动部件所受的重力（）；外载荷作用于导轨上的正压力（），其大小可按下式计算：（4-6）摩擦系数，取0.1，详见机械设计手册表23.4-1；启动过程中的惯性力（），其大小可按下式估算：（4-7）式中：重力加速度，取9.8；速度变化量（）。如果臂部从静止状态加速到工作速度时，则这个过程的速度变化量就等于臂部的工作速度。启动或制动时间（），一般为0.1。对轻载低速运动部件取小值，对重载高速部件取大值，行走机械一般取0.51.5。经过计算得：=4.4 手臂俯仰机构载荷的计算当手臂从水平位置成仰角时或从角度恢复为水平时的加速或减速过程，铰接活塞杆的载荷（即俯仰直线缸驱动力）达到最大。其在垂直方向上的最大线速度为0.07，加速时间为0.1，由于升降过程一般不是等加速运动，故最大驱动力矩要比理论平均值大一些，一般取平均值的1.3倍。则手臂俯仰油缸载荷：（4-8）式中：手臂俯仰缸所支撑的重量（），由下式可得：手臂俯仰缸的活塞杆的加速度。经过计算得：4.5 手腕摆动机构载荷力矩的计算设计采用摆动液压缸实现，缸盖通过法兰与手臂活塞杆联接，结构如图所示：图4-1 手部结构简图手腕回转运动驱动力矩，应根据抓紧工件时运动产生的惯性力矩与回转部件支承处的摩擦力矩来计算。回转动时，由于起动过程中不是等加速运动，所以最大驱动力矩比理论上平均值大一些，计算时一般取1.3倍。计算时还要考虑液压马达的机械效率（0.90.99），驱动力矩按下式计算：（4-9）式中：摩擦力矩(包括各支承处的摩擦力矩)（）；起动时惯性力矩（），一般按下式计算：（4-10）其中：臂部对其回转轴线的转动惯量（）；速度变化量（）；回转运动起动或制动所需的时间（），一般为0.10.5。对轻载低速运动部件取小值，对重载高速部件取大值，行走机械一般取0.51.5。经过计算可得如下结果：= 4.6 机身摆动机构载荷力矩的计算臂部回转运动驱动力矩,应根据启动时产生的惯性力矩与回转部件支承处的摩擦力矩来计算。回转动时,由于起动过程中不是等加速运动,所以最大驱动力矩比理论上平均值大一些，计算时一般取1.3倍。计算时还要考虑液压马达的机械效率（0.90.99），驱动力矩按下式计算：式中：摩擦力矩(包括各支承处的摩擦力矩) （）；起动时惯性力矩（），一般按下式计算:其中：臂部对其回转轴线的转动惯量（）；速度变化量（）；回转运动起动或制动所需的时间（s）, 一般为0.10.5s。对轻载低速运动部件取小值，对重载高速部件取大值，行走机械一般取=0.51.5m/s。在计算臂部部件的转动惯量时，可将形状复杂的零件简化为几个形状简单的零件，分别求出各简单零件的转动惯量。若零、部件沿臂部伸缩运动方向上的轴向尺寸与其重心到回转轴线的距离比值不超过二分之一时，一般可把它当作质点来计算，这样简化计算的误差不超过5%。经过计算可得如下结果：=4.7 初选系统工作压力压力的选择要根据载荷大小和设备类型而定。还要考虑执行元件的装配空间、经济条件及元件供应情况等的限制。在载荷一定的情况下，工作压力低，势必要加大执行元件的结构尺寸，对某些设备来说，尺寸要受到限制，从材料消耗角度看也不经济；反之，压力选得太高，对泵、缸、阀等元件的材质、密封、制造精度也要求很高，必然要提高设备成本。一般来说，对于固定的尺寸不太受限制的设备，压力选低一些，行走机械重载设备压力要选得高一些。选择可参考一下两表：表4-1 按载荷选择工作压力载荷/KN50工作压力/MPa80时，导向套滑动面长度（0.61.0）。为了减少加工难度，一般液压缸缸筒长度不应大于内径的2030倍。根据以上原则并联系实际工况取夹紧液压缸缸筒长度160。缸筒是液压缸中最重要的零件,它承受液体作用的压力,其臂厚需进行计算。活塞杆受轴向压缩负载时，为避免发生纵向弯曲，还要进行压杆稳定性验算。中、高压缸一般用无缝钢管作缸筒，大多数属薄壁微，即10时，其最薄处的壁厚用材料力学薄壁圆筒公式计算壁厚，即：（5-8）式中：缸筒内最高工作压力；缸筒材料的许用应力，由下式可计算：= （5-9）式中：材料的抗拉强度，查机械手册得610MPa；安全系数，当10时一般取=5；当10时，称为厚壁筒，高压缸的缸筒大都属于此类。计算可得夹紧液压缸壁厚20。5.2 手臂伸缩机构结构尺寸的确定手臂伸缩机构采用的双作用活塞缸，由上章已知其载荷力大小。同理，经过计算可得夹紧液压缸的液压缸内径145，活塞杆直径101.5。按照GB/T2348-1993标准，圆整其值为160，活塞杆直径100。根据以上原则并联系实际工况取手臂伸缩液压缸缸筒长度2000，壁厚36。5.3 手臂俯仰机构结构尺寸的确定手臂俯仰机构采用的双作用活塞缸，由上章已知其载荷力大小。同理，经过计算可得夹紧液压缸的液压缸内径101，活塞杆直径70.7。按照GB/T2348-1993标准，圆整其值为100，活塞杆直径70。根据以上原则并联系实际工况取手臂俯仰液压缸缸筒长度630，壁厚28。5.4 手腕摆动机构的确定手腕摆动选用的叶片式摆动液压缸，由上一章已知其载荷力矩的大小。摆动液压缸的排量为（5-10）式中： T液压马达的载荷转矩（）；液压马达的进出口压（）,已知为8MPa。计算可得：/r根据实际工况取设计中选取YMD30叶片摆动液压缸。5.5 机身摆动机构的确定机身摆动选用的叶片式摆动液压缸，由上一章已知其载荷力矩的大小。摆动液压缸的排量为/r根据实际工况设计中选取YMD300的叶片摆动液压缸。5.5 强度校核活塞杆在稳定工况下，如果只受轴向的推力和拉力，可以近似地用直杆承受拉压负载的简单强度计算公式进行计算：（5-11）式中：活塞杆的作用力，单位；活塞杆直径，单位；材料的许用应力，查机械设计手册为600MPa。下面各液压缸的活塞杆校核如下: 故，所以满足强度要求。5.6 弯曲稳定性校核活塞杆受轴向压力作用时，有可能产生弯曲，当此轴向力达到临界值时，会出现压杆不稳定现象学，临界值的大小与活塞杆长和直径，以及缸的安装方式等有关。只有当活塞杆的计算长度10时，才进行活塞杆的纵向稳定性计算。所以只需校核手臂伸缩液压缸，其计算按材料力学的有关公式进行。使缸保持稳定性的条件为：（5-12）（5-13）（5-14）（5-15）式中：缸承受的轴向压力（）；安全系数，一般取3.56；液压缸安装及导向系数，见机械设计手表20-6-17。活塞杆弯曲失稳的临界压力（），可由下式计算： L液压缸支承长度（）；活塞杆横截面惯性矩（），可由下式计算：实际弹性模数，可由下式计算：材料的弹性模数（），钢材；材料组织缺陷系数，钢材一般取a；活塞杆截面不均匀系数，一般取b；活塞杆直径（）。计算可得：4.9 所以弯曲强度满足要求。第6章液压系统的设计6.1 液压缸或液压马达所需流量的确定6.1.1 液压缸工作时所需流量：（6-1）式中：液压缸有效作用面积（）；活塞与缸体的相对速度（）。1.无杆活塞杆有效作用面积：（6-2）式中: 油缸内径（）。2.有杆活塞杆有效作用面积：（6-3）式中: 活塞杆直径（）。经过计算可得各活塞的有效面积如下表：表6-1 各活塞的有效面积有效面积液压缸(mm)(mm)手臂俯仰油缸78504003.5手臂伸缩油缸2009612246手指夹紧油缸78504003.5经过计算可得各液压缸流量下表所示：表6-2 各液压缸流量工况执行元件运动速度m/s结构参数()流量 (L/s)计算公式手指夹紧夹紧缸0.035=0.00790.28手指松开0.070=0.0040手臂前伸伸缩缸0.042=0.02010.85手臂缩回0.070=0.0122手臂上升俯仰缸0.035=0.00790.28手臂下降0.07=0.00406.2 液压马达工作时的流量：查表得YMD30摆角90，流量（内泄漏量）为300；YMD300摆角270，流量（内泄漏量）为470。6.3 液压缸或液压马达主要零件的结构材料及技术要求6.3.1 缸体液压缸缸体的常用材料有20、35、45号无缝钢管。因20号钢的力学性能略低，且不能调质，应用较少。当缸筒与缸底、缸头、管接头或耳轴等件需焊接时，则应采用焊接性能比较好的35钢，初加工后调质。一般情况下，均采用45钢，并调质到241285HB。缸体毛坯也可采用锻钢、铸钢或铸铁件。铸铁可采用ZG35B等材料，铸铁可采用HT200HT350间几个牌号或球墨铸铁。特殊情况下，可采用铝合金等材料。设计中缸体材料选用45号钢，并应调质到241285HB。缸体内径采用H8配合。活塞采用橡胶密封圈密封，该密封结构结构简单，密封可靠，摩擦阻力小，但是要求缸孔内臂十分光滑，故取缸体内表面的粗糙度为Ra=0.10.4。缸体内径的圆度公差按8级精度选取，圆柱度公差按8级精度选取。缸体端面的垂直度公差按7级精度选取。带有耳环的缸体，而空孔径的中心线对缸体内孔轴线的垂直度公差按9级精度选取。为了防止腐蚀和提高寿命，缸体内表面镀以厚度为3040的铬层，镀后进行珩磨或抛光。它们的安装支承方式通常有台肩支承和缸底支承两种，这里均采用法兰连接缸底支承。6.3.2 缸盖液压缸的缸盖可选用35、45号锻钢或ZG35、ZG45铸钢或HT200、HT300、HT350铸铁等材料。当缸盖本身又是活塞杆的导向套时，缸盖最好选用铸铁。同时，应在导向表面上熔堆黄铜、青铜或其他耐磨材料。如果采用在缸盖中压入导向套的结构时，导向套材料则应为耐磨铸铁、青铜或黄铜等。设计中缸盖本身又是活塞杆的导向套，故缸盖材料选用45号钢。同时，在导向表面上熔堆黄铜、青铜或其它耐磨材料。缸盖直径和活塞杆缓冲孔的圆柱度公差按9级精度选取，同轴度公差值为0.03mm。端面与直径轴心线的垂直度公差值按7级精度选取，导向孔的表面粗糙度为Ra=1.25m。6.3.3 活塞活塞缸活塞常用的材料为耐磨铸铁、灰铸铁（HT300、HT350）、钢（有的在外径上套有尼龙66、尼龙1010或夹布酚醛塑料的耐磨环）及铝合金。设计中活塞的材料选用HT350，活塞与活塞杆采用螺纹连接。活塞外径对内孔的径向跳动公差按7级精度选取，端面对内孔轴线的垂直度公差也按7级精度选取。外径的圆柱度公差值按9级精度选取。6.3.4 活塞杆活塞杆选用外螺纹结构、实心杆，材料选用45号钢，粗加工后调质到硬度为229285HB，必要时再经高频淬火，硬度可达HRC4555。活塞杆各外径的圆度公差按9级精度选取，d的圆柱度公差按8 级精度选取，活塞杆两端的径向跳动公差为0.01mm，活塞杆端的垂直度公差按7级精度选取，活塞杆上的螺纹按6级精度加工，活塞杆上工作表面的粗糙度为Ra=0.63m，必要时镀厚度为0.05mm的铬，然后抛光。6.3.5 液压缸的缓冲装置缓冲装置是为了防止或减小液压缸活塞在运动到两个端点时因惯性力造成的冲撞。液压缸的活塞杆具有一定的质量，在液压力的驱动下运动时具有很大的动量，在它们的行程终端，当杆头进入液压缸的端盖和缸底部分时，会引起机械碰撞，产生很大的冲击压力和噪声。因此就有必要采用缓冲装置，以避免这种机械碰撞使缸体损坏，但冲击压力仍然存在，大约是额定工作压力的两倍，这就必然会严重影响液压缸和整个液压系统的强度和正常工作，缓冲装置可以防止和减少液压缸活塞及活塞杆等运动部件在运动时对缸底或端盖的冲击，在它们的行程终端能实现速度的递减，直至为零。通常是通过节流作用，使液压缸运动到端点附近时形成足够的内压，降低液压缸的运动速度，以减小冲击。其工作原理是使缸筒低压腔内油液全部或部分通过节流把动能转化为热能，热能则由循环的油液带到液压缸外。本设计中采用的缓冲装置是可变节流槽式的缓冲装置。这种缓冲装置是在缓冲柱塞上开由浅到深的三角节流沟槽，节流面积随着缓冲行程的增大而逐渐减少，缓冲压力变化平缓。6.3.6 液压缸的排气装置为使液压缸运动稳定，在新装上液压缸之后，必须将缸内的空气排出。排气的方法之一是使液压缸反复运动，直到运动平稳。但更可靠的方法是在液压缸上设置排气塞（排气阀），排气塞的位置一般放置在液压缸的端部，双作用液压缸则应设置两个排气塞。如果排气阀设置不当或者没有设置，压力油进入液压缸后，缸内仍会存在空气，由于空气具有压缩性和滞后扩张性，会造成液压缸和整个液压系统在工作中的振动和爬行，影响液压缸的正常工作。为了避免这种现象，除了防止空气进入液压系统外，必须在液压缸上安设排气阀，因为液压缸是液压系统的最后执行元件，会直接反映出残留空气的危害。对于速度要求较高的液压缸和大型液压缸需要专门设置排气装置，如排气塞、排气阀等。对于要求不是很高的液压缸，往往不需要设计专门的排气装置，而是将油口布置在缸筒的最高处，这样也能使空气随着油液排往油箱，再从油箱逸出。本设计采用后者。6.4 制定基本方案设计合理的液压系统才能确保全面、可靠地实现设计任务书中规定的各项技术指标，通常做法是先选定系统类型，分别选择各项要求的基本回路，最后再将各基本回路组合成完整的液压系统。由于影响液压系统方案的因素很多，设计中仍主要靠经验来完成。6.4.1 基本回路的选择1）压力源回路：压力源回路又称动力源回路，其功能是向液压系统提高满足执行机构需要的压力和流量。压力源回路是由油箱、油箱附件、液压泵、电动机（发动机）、安全阀、过滤器、单向阀等组成。设计中采用高低压双联泵液压源回路。2）压力控制回路：压力控制回路是以控制系统及各支路压力，使之完成特定功能的回路。压力控制回路的种类很多，在一个工作循环的某一段时间内各支路均不需要新提供的液压能时，考虑采用泄卸荷回路；当某支路需要稳定的低于动力油源的压力时，应考虑减压回路；当载荷变化较大时，应考虑多级压力控制回路；当有惯性较大的运动部件时容易产生冲击时，应考虑缓冲或制动回路；在有升降运动部件的液压系统中应考虑平衡回路等。本设计中采用通常将调压、限压回路与油源回路合并考虑。3）速度控制回路：液压系统原理图的核心是调速回路，调速方案和调速回路对其它回路的选择具有决定性的影响。本系统是功率较小的，故选用简单的进油路节流阀调速。同样的道路选用单泵供油，力求较好的经济性。在机械手的升降缸采用单伸出杆时，为了使往复运动速度一致时要采用两个单向节流阀来实现。若只用一个节流阀调速时，则应将节流阀放到换向阀下面，并按有杆腔进油达到最大允许速度，但仍然符合设计要求。4）方向控制回路：控制执行元件的启动、停止或改变运动方向或控制液流通断或改变方向均需采用方向控制回路。实现方向控制的基本方法有：阀控主要是采用控制阀分配液流；泵控是采用双向定量泵或双向变量泵改变液流的方向和流量；执行元件控制是采用双向液压马达来改变液流方向。本设计中采用阀控。6.5 液压元件的选择6.5.1 液压泵的选择油泵作为液压系统的动力元件，是液压系统的心脏，它把原动机（电动机、柴油机等）输入的机械能（转矩和角速度）转换为液压能（压力和流量）输出，为执行元件提供压力油。液压泵的性能好坏直接影响到液压系统的工作特性和可靠性，在液压传动中占有及其重要的地位。液压泵按排量能否改变分为定量泵和变量泵；按进、出油口的方向是否可变分为单向泵和双向泵；按运动构件的形状和运动方式分为齿轮泵、叶片泵、柱塞泵、螺杆泵。选用液压泵的原则和根据有：（1）是否要求变量要求变量选用变量泵，其中单作用叶片泵的工作压力较低，仅适用于机床系统。（2）工作压力目前各类液压泵的额定压力都有所提高，但相对而言，柱塞泵的额定压力最高。（3）工作环境齿轮泵的抗污染能力最好，因此特别适于工作环境较差的场合。（4）噪音指标属于低噪音的液压泵有啮合齿轮泵、双作用叶片泵和螺杆泵，后两种泵是瞬时理论流量均匀。（5）效率按结构形式分，轴向柱塞泵的总效率最高；而同一种结构的液压泵，排量大的总效率高；同一排量的液压泵，在额定工况（额定压力、额定转速、最大排量）时总效率最高，若工作压力低于额定压力或转速低于额定转速、排量小于最大排量，泵的总效率将下降，甚至下降很多。因此，液压泵应在额定工况（额定压力和额定转速）或接近额定工况是条件下工作。目前在机械手上多数采用齿轮泵和叶片泵，而从流量特性来看，多数是采用定量泵。设计中采用PV2R双联叶片泵。已知系统压力为8MPa，选取PV2R12，查机械设计手册表20-5-33选取其前泵排量V1为33mL/r，后泵排量V2为12mL/r，其允许最高转速1800r/min，最低转速750r/min。该泵使用普通液压油时前泵的最高使用压力为14MPa，后泵为16MPa，满足系统要求的8MPa。前泵的流量：（6-4）式中：泵的排量（）；泵的额定转速（）。后泵的流量：（6-5）式中：泵的排量（）；泵的额定转速（）。6.5.2 液压泵所需电机功率的确定（6-6）式中：油泵所需要的电动机功率；油泵的最大工作压力（）；油泵最大流量（）；油泵总效率，一般叶片泵0.750.85；齿轮泵0.60.8；柱塞泵0.750.9。前泵所需电机功率：后泵所需电机功率：6.5.3 液压阀的选择液压阀的作用是控制液压系统的油流方向、压力和流量，从而控制整个液压系统的全部功能，如系统的工作压力，执行机构的动作程序，工作部件的运动速度、方向，以及变换频率，输出力或力矩等等。液压阀的性能是否可靠，是关系到整个液压系统能否正常工作的问题。液压阀的分类有：1）压力控制阀：主要控制执行机构输出力或输出转矩的大小，并确定液压泵及整个液压系统的工作负载，在过载时起到保护系统的作用。2）流量控制阀：根据执行机构运动速度的要求供给所需流量。3）方向控制阀:控制油流的通、切断或改变油流的方向，以控制执行机构的运动方向等。三类阀还可以相互组合，成为复合阀，以减少管路的连接，式结构更为紧凑，提高系统效率。液压传动系统，选择合适的液压阀，是使系统设计合理，性能优良，安装简便，维修容易，并保证该系统正常工作的重要条件。根据本液压的设计要求，液压阀的选择按定压力和额定流量大于系统最高工作压力和通过该阀的最大流量的原则。选择换向回路的核心是选择换向阀的形式，以实现对于换向精度及换向平稳性的要求。一般来说，换向性能要求高，应选用机动换向阀或液动换向阀，若对于换向性能无特别要求，应选用电磁阀。根据本设计液压系统要求，夹紧缸换向选用两位两通电磁阀，其他缸全部选用三位四通电磁换向阀。为防止俯仰缸因自重自由下滑和伸缩缸在仰起一定角度后的自由下滑，都采用单向顺序阀来平横。为保证夹紧缸夹持工件的可靠性，选用液控单向阀保压和锁紧。手臂升降缸为立式液压缸，为支承平衡手臂运动部件的自重，采用了单向顺序阀的平衡回路。6.5.4 液压辅助元件的选择原则（1）蓄能器：蓄能器在液压系统中是用来储存、释放能量的装置。其可作为辅助液压源在短时间里提供一定数量的压力油，满足系统对速度、压力的要求。（2）滤油器：过滤器的功能是清除液压系统工作介质中固体污染物，使工作介质保持清洁，延长元器件的使用使用寿命、保证液压元件工作性能可靠。选择过滤器需考虑如下几点：1）根据使用目的选择过滤器的种类，根据安装位置情况选择过滤器的安装形式。2）过滤器应具有足够打的通油能力，并且压力损失要小。3）过滤精度应满足液压系统或元件所需的清洁度要求。4）滤芯使用的滤材应满足所使用工作介质的要求，并且有足够的强度。5）过滤器的强度及压力损失是选择时需重点考虑的因素，安装过滤器后会对系统造成局部压降或产生背压。6）滤芯的更换及清洗应方便。7）应根据系统需要考虑选择合适的滤芯保护附件。8）结构应尽量简单、紧凑、安装形式合理。9）价格低廉。3）管道尺寸的确定1.管道内径计算：（6-7）式中：通过管道内的流量（）；管内允许流速（）见表。根据所得的内径尺寸，按下表标准系列选取相应的管子。表6-3 软管内径尺寸系列2.53.
