设计支架零件的机械加工工艺规程及钻Φ14孔的钻床夹具【6张CAD图纸+说明书】

设计支架零件的机械加工工艺规程及钻Φ14孔的钻床夹具

21页 4500字数+说明书+工艺卡片+工序卡片+6张CAD图纸【详情如下】

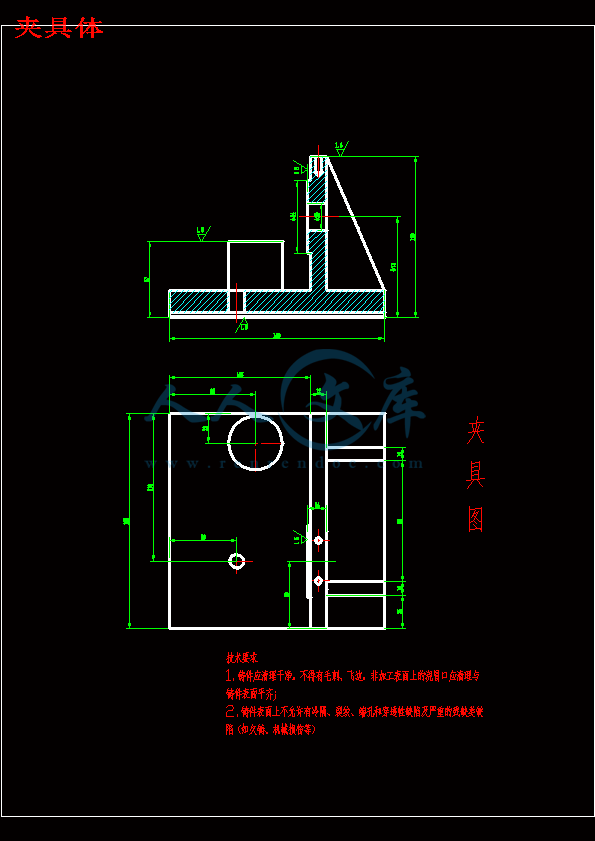

夹具体.dwg

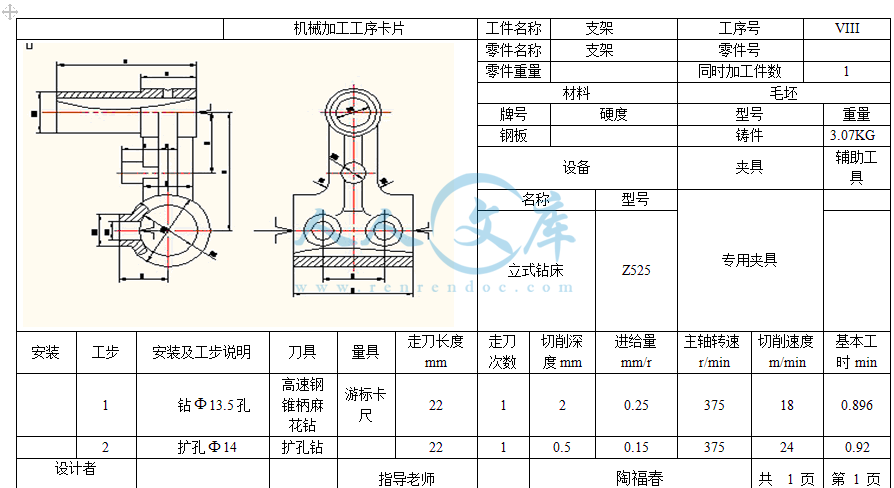

工序卡片.doc

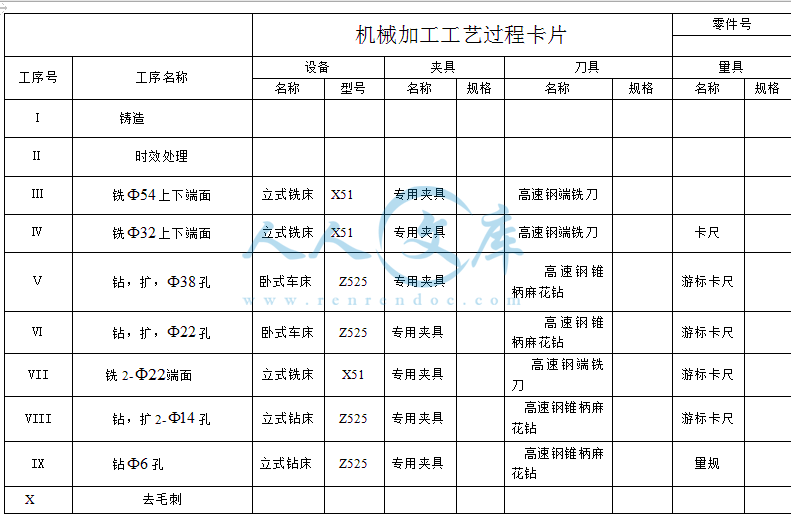

工艺过程卡片.doc

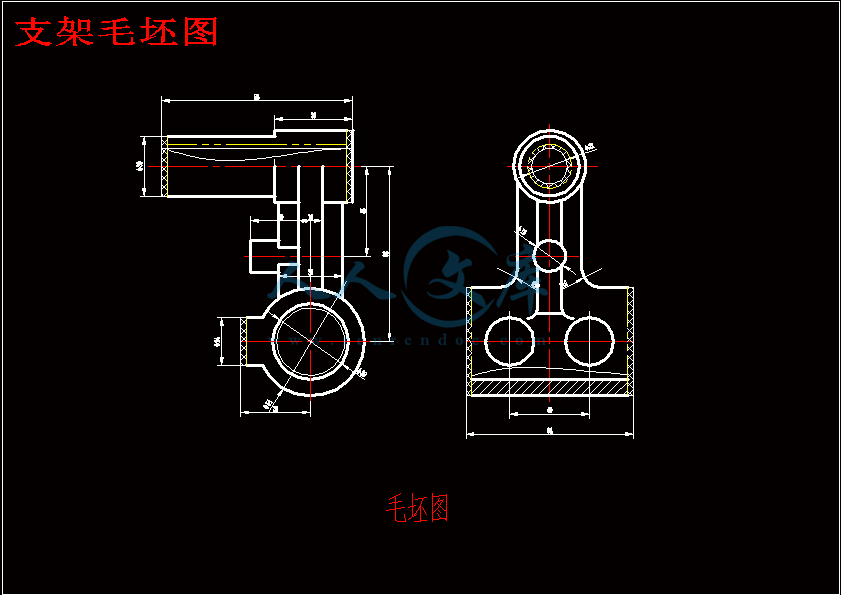

支架毛坯图.dwg

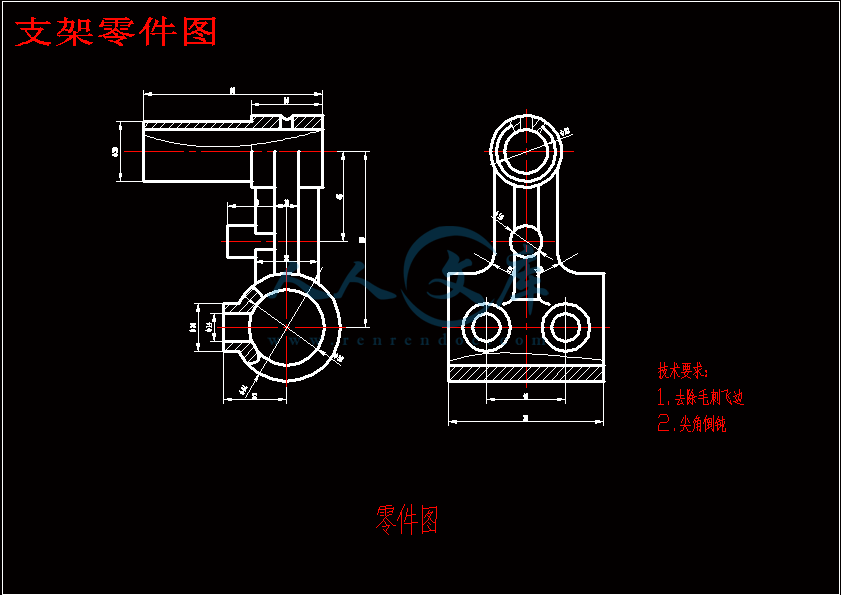

支架零件图.dwg

装配图主视图.dwg

装配图俯视图.dwg

装配图左视图.dwg

设计支架零件的机械加工工艺规程及钻Φ14孔的钻床夹具说明书.doc

摘  要

本次设计内容涉及了机械制造工艺及机床夹具设计、金属切削机床、公差配合与测量等多方面的知识。

支架加工工艺规程及其钻孔的夹具设计是包括零件加工的工艺设计、工序设计以及专用夹具的设计三部分。在工艺设计中要首先对零件进行分析，了解零件的工艺再设计出毛坯的结构，并选择好零件的加工基准，设计出零件的工艺路线；接着对零件各个工步的工序进行尺寸计算，关键是决定出各个工序的工艺装备及切削用量；然后进行专用夹具的设计，选择设计出夹具的各个组成部件，如定位元件、夹紧元件、引导元件、夹具体与机床的连接部件以及其它部件；计算出夹具定位时产生的定位误差，分析夹具结构的合理性与不足之处，并在以后设计中注意改进。

关键词：工艺、工序、切削用量、夹紧、定位、误差。

ABSTRCT

This design content has involved the machine manufacture craft and the engine bed jig design, the metal-cutting machine tool, the common difference coordination and the survey and so on the various knowledge.

The reduction gear box body components technological process and its the processing ￠ 140 hole jig design is includes the components processing the technological design, the working procedure design as well as the unit clamp design three parts. Must first carry on the analysis in the technological design to the components, understood the components the craft redesigns the semi finished materials the structure, and chooses the good components the processing datum, designs the components the craft route; After that is carrying on the size computation to a components each labor step of working procedure, the key is decides each working procedure the craft equipment and the cutting specifications; Then carries on the unit clamp the design, the choice designs the jig each composition part, like locates the part, clamps the part, guides the part, to clamp concrete and the engine bed connection part as well as other parts; Position error which calculates the jig locates when produces, analyzes the jig structure the rationality and the deficiency, and will design in later pays attention to the improvement.

Keywords: The craft, the working procedure, the cutting specifications, clamp, the localization, the error

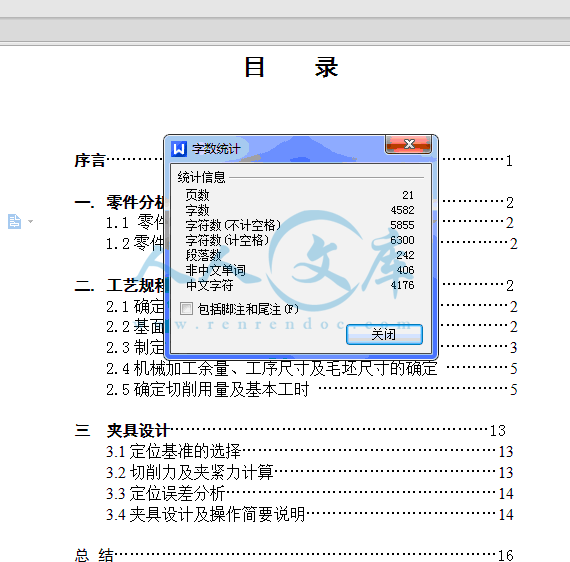

目录

序言…………………………………………………………………1

一. 零件分析  ……………………………………………………2

1.1 零件作用  ………………………………………………2

1.2零件的工艺分析 …………………………………………2

二. 工艺规程设计…………………………………………………2

2.1确定毛坯的制造形式 ……………………………………2

2.2基面的选择   ……………………………………………2

2.3制定工艺路线 ……………………………………………3

2.4机械加工余量、工序尺寸及毛坯尺寸的确定 …………5

2.5确定切削用量及基本工时 ………………………………5

三  夹具设计……………………………………………………13

3.1定位基准的选择…………………………………………13

3.2切削力及夹紧力计算……………………………………13

3.3定位误差分析……………………………………………14

3.4夹具设计及操作简要说明………………………………14

总 结………………………………………………………………16

参考文献 …………………………………………………………17

一、零件的分析

1.1  零件的作用

支架的作用，待查

1.2  零件的工艺分析

支架有3组加工面且有位置度要求，2组加工孔。

加工面的是上下端面，上下端面，2-端面

孔是以端面为基准加工的，所以断面的加工精度至关重要。

二. 工艺规程设计

2.1  确定毛坯的制造形式

零件的材料为HT200，根据生产纲领以及零件在工作过程中所受的载荷情况，选用砂型机铸造。

2.2  基面的选择

基面的选择是工艺规程设计中的重要工作之一。基面选择的正确合理，可以使加工质量得到保证，生产率得到提高。否则，加工工艺过程中会问题百出。

粗基准的选择：对支架这样的零件来说，选择好粗基准是至关重要。以零件的上端的不加工平面作为粗基准。泵体外轮廓用短V形块定位，可以消除总    结

课程设计即将结束了，时间虽然短暂但是它对我们来说受益匪浅的，通过这次的设计使我们不再是只知道书本上的空理论，不再是纸上谈兵，而是将理论和实践相结合进行实实在在的设计，使我们不但巩固了理论知识而且掌握了设计的步骤和要领，使我们更好的利用图书馆的资料，更好的更熟练的利用我们手中的各种设计手册和AUTOCAD等制图软件，为我们踏入设计打下了好的基础。

课程设计使我们认识到了只努力的学好书本上的知识是不够的，还应该更好的做到理论和实践的结合。因此我们非常感谢老师给我们的辛勤指导，使我们学到了好多，也非常珍惜学院给我们的这次设计的机会，它将是我们课程设计完成的更出色的关键一步。

参 考 文 献

1. 切削用量简明手册,艾兴、肖诗纲主编,机械工业出版社出版，1994年

2.机械制造工艺设计简明手册，李益民主编，机械工业出版社出版，1994年

3.机床夹具设计，哈尔滨工业大学、上海工业大学主编，上海科学技术出版社出版，1983年

4.机床夹具设计手册，东北重型机械学院、洛阳工学院、一汽制造厂职工大学编，上海科学技术出版社出版，1990年

5.金属机械加工工艺人员手册，上海科学技术出版社，1981年10月

6.机械制造工艺学，郭宗连、秦宝荣主编，中国建材工业出版社出版，1997年
