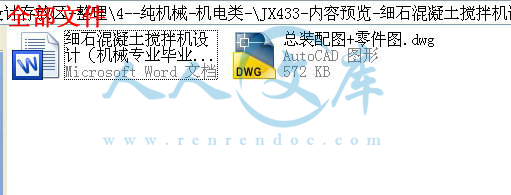

[全部文件] 那张截图中的文件为本资料所有内容，下载后即可获得。

预览截图请勿抄袭，原稿文件完整清晰，无水印，可编辑。

有疑问可以咨询QQ：414951605或1304139763

摘要

本文设计的混凝土搅拌机是强制式卧轴混凝土搅拌机的一种，强制式混凝土搅拌机不仅能搅拌干硬性混凝土，而且能搅拌轻骨料混凝土，能使混凝土达到强烈的搅拌作用，搅拌非常均匀，生产率高，质量好，成本低。它是目前国内较为新型的搅拌机，整机结构紧凑、外形美观。其主要组成机构包括：搅拌装置，搅拌传动系统，上料、卸料系统，机架及行走系统，电气控制系统等。主要设计计算内容混凝土搅拌机机架的设计，主要包括：机架结构方案的确定、机架上所有部件之间相互位置的确定、机架上所有部件与机架的连接方式及安装位置、机架外形尺寸的确定、机架钢结构的选材，机架稳定性的校核、完成总成图及零部件图。

关键词 混凝土搅拌机；机架；强制式

Abstract

 The design of the concrete mixer is compulsory horizontal axis in a concrete mixer, compulsory mixing concrete mixer can not only dry hard concrete, but also stirred lightweight aggregate concrete, concrete can achieve a strong role in stirring very uniform，high productivity，quality Low cost. It is a new type of domestic mixer with two compact structure，good looks .The main components of its structure including: mixing device, stirring drive system, feeding, unloading system, rack and walking systems, electrical control system and so on. Design of the main content is concrete mixer rack design, these mainly include: rack structure of the programme of, all the components on the rack and rack of connections and installation of position, the determination of rack form factor, the selection frame steel structure，checking the stability of the rack，complete plans and parts rack assembly plans.

Keywords  concrete mixer  rack   compulsory

目       录

摘要I

AbstractII

1 绪论1

1.1  混凝土搅拌机械1

1.2 混凝土搅拌机结构和工作原理3

2传动部分设计4

2.1电动机的选择4

2.2传动比的分配7

2.3计算传动装置的运动和动力参数8

2.4第一级齿轮传动的设计10

2.4.1材料的选择10

2.4.2确定齿轮主要尺寸13

2.5第二级齿轮传动的设计16

2.5.1材料的选择16

2.5.2确定齿轮主要尺寸18

2.6减速器的润滑和密封21

2.6.1传动的润滑21

2.6.2轴承润滑22

2.6.3密封装置22

3 搅拌机的工作原理23

3.1 搅拌机的结构组成23

3.1.1搅拌机料筒24

3.1.2搅拌机叶片24

3.1.3搅拌机轴承24

3.1.4搅拌机联轴器27

3.1.5搅拌机轴28

3.1.6搅拌机支架34

3.2 工作过程35

3.3电路控制36

4.1搅拌机使用的注意事项37

4.2搅拌机的日常保养37

结论39

致谢40

参考文献41

1 绪论

1.1  混凝土搅拌机械

混凝土施工机械的发展状况是影响建筑工程施工机械化程度的重要因素之一。因为建筑技术与建筑工程的现代化已经使建筑物的基础、梁、柱、板等主要构件几乎都是混凝土浇筑而成的．如果工程中所用的大量混凝土，其生产过程中的各道工序(即贮料、装料、配料、搅拌、运输、浇筑和振捣)都采用人工操作，则不仅需要大量的劳动力，而且劳动强度高、效率低、混凝土的质量差。为此，必须十分重视混凝土施工机械的发展和应用，并作为提高建筑施工机械化程度的主要技术措施之一。当前，我国建筑工程中混凝土的加工虽已基本机械化，但分散件很强，尚不能走向较高程度的工业化，商品混凝土应用的程度还很小。今后一段时间内，要把注意力放在混凝土施工地机械化体系的配套上，使之更加完善。

混凝土搅拌机是将一定配合比的水泥(胶结材料)、砂、石(骨料)和水(有时还加入一些混合材料)拌和成匀质混凝土的机械。同人工拌和混凝土相比，混凝土搅拌机具有生产率高，拌和质量好，减轻工人劳功强度等优点，如今它是建筑施工现场、混凝土构件厂及商品混凝土供应站生产混凝土的重要机械设备之一。

混凝土搅拌机按搅拌混凝土的原理来分有自落式和强制式两种。

自落式混凝土搅拌机工作机构是筒体，沿筒内壁圆周安装若干搅拌叶片。工作时，将物料投入搅拌筒内，筒体绕其自身轴旋转，靠搅拌筒的旋转，由筒内的搅拌叶片将物料推到一定的高度后，物料靠自重坠落下来，反复对物料进行搅拌而加工成匀质混凝土。这种搅拌机特点是搅拌强度不大，效率低，只适合加工普通塑性混凝土，对骨料的粒径要求不严格，广泛地应用于各种中小型建筑工地。是现在建筑行业中应用较为广泛的一种混凝土搅拌机。

强制式混凝土搅拌机的搅拌机构是水平式设置在筒内的搅拌轴，轴上安装搅拌叶片，工作时，强制式混凝土搅拌机的搅拌筒固定不动，是由筒内转轴的带动叶片旋转来对物料进行强制式的剪切，挤压、翻转的强制搅拌作用，使拌合料在剧烈的相对运动中达到均匀拌和。这种搅拌机搅拌质量好，效率高，适合加工普通塑性和半硬性的混凝土。由于受构造上的限制，对粗骨料粒径的要求较为严格，施工现场的混凝土搅拌站和混凝土预拌工厂的搅拌楼中使用的搅拌机均系此种类型。

混凝土搅拌机，按其外形又可分为鼓形、锥形和盘形二种；按所用动力装置不同又分为电动式和内燃式两种；由搅拌量的不同，又将搅拌机分成多种容量型号，目前世界上的混凝上搅拌机已有200种以上。我国混凝土搅拌机的容量、规格的发展也很迅速，容量仅在3000L以下的就合11种之多，它们是；50，100，150、200，250，350，500，750，1000，1500和3000L这些搅拌机都同属周期作业式，随着混凝土施工工艺的发展和对搅拌机要求的提高，必将很快推出各种新型的混凝土搅拌机械。

根据搅拌机搅拌筒容量参数的小同，又常把混凝土搅拌机划分为大型(出科容量为1—3)、中型(出料容量为0.35—0．75)和小型(出料容量为0.5一0.25)三种。

我国混凝土搅拌机的生产业已定型，并自成系列，其代号和主要技术参数的意义：

 J——搅拌机：

 G——鼓形自治式混凝土搅拌机；

 Z——锥形反转出料式混凝土搅拌机；

 F——锥形顿翻出料式混凝1：搅拌机；

 D——单卧轴强制式混凝土搅拌机；

JG250型混凝土搅拌机——表示鼓形自落式混凝土搅拌机，电动机驱动，出料容量并经捣实后的混凝土体积为250L。

混凝土搅拌机其主要组成部分有：

搅拌机构.它是混凝土搅拌机的主要工作机构，由搅拌筒、搅拌叶片等组成。

传动装置它是向搅拌机各工作机构传递力和速度的系统。—般有由带条、摩擦轮、齿轮,、链轮和轴等传动元件组成的机械传动系统和由液压元件组成的液压传动系统两大类。

上料机构,它是向搅拌筒内装人混凝土物料的设施一般有卷扬提升式料斗、固定式料斗和翻转式料斗三种形式c

配水系统,它的作用是按照混凝土的配合比要求定量供给搅拌用水。搅拌机配水系统的型式主要有：水泵—配水箱系统、水泵—水表系统和水泵—时间继电器系统三种。

卸料机构,它是将搅拌好的匀质熟料混凝土从搅拌筒中卸出的装置。主要有溜槽式、螺旋叶片式和倾翻式三种型式。

我选用的是HJW型混凝土搅拌机，它主要由搅拌机构（由搅拌筒，搅拌叶片等组成），传动装置（由减速器、联轴器等组成），支撑机构（机架等），配水系统（由水泵—配水箱系统），电器控制系统组成。
