第一章 引言


利用离心力输水的想法最早出现在列奥纳多达芬奇所作的草图中。1689年,法国物理学家帕潘发明了四叶片叶轮的蜗壳离心泵。但更接近于现代离心泵的,则是1818年在美国出现的具有径向直叶片、半开式双吸叶轮和蜗壳的所谓马萨诸塞泵。1851~1875年,带有导叶的多级离心泵相继被发明,使得发展高扬程离心泵成为可能。

尽管早在1754年,瑞士数学家欧拉就提出了叶轮式水力机械的基本方程式,奠定了离心泵设计的理论基础,但直到19世纪末,高速电动机的发明使离心泵获得理想动力源之后,它的优越性才得以充分发挥。在英国的雷诺和德国的普夫莱德雷尔等许多学者的理论研究和实践的基础上,离心泵的效率大大提高,它的性能范围和使用领域也日益扩大,已成为现代应用最广、产量最大的泵。

离心泵的应用是很广泛的,在国民经济的许多部门要用到它。在给水系统中几乎是不可缺少的一种设备,如若把自来水管网当作人身的血管系统,那么离心泵就是压送血液的心脏。

新KS型单级单吸离心泵是在原有的KS型单级单吸离心泵的基础上进行的一种改进,现市面上大多的离心泵,在安装叶轮时,是采用的泵轴的锥度进行定位的,这样的定位,对于轴的加工精度要求很高,在一般的小型加工单位很难达到这样的精度等级,所以通过把锥度轴变为直轴的方法来避免因为加工精度不高而导致的安装不便的弊端,同时在叶轮安装时通过加轴套的方法进行定位,这样的改进在提高轴强度的同时,加工也方便了,且其他部件的制作模具的改动也很少,生产成本也没有增加。

此次设计中以型号KS125-100-200作为数据依据。



第二章 型号意义示例及名词解释


2.1  型号名称:KS 125 —100 —200

KS:符合国际标准的用语空调制冷等领域的单级单吸离心泵。

125:泵吸入口直径(mm)。

100:泵排出口的直径(mm)。

200:叶轮名义直径(mm).

2.2 名词解释

离心泵:通过利用离心力输水的水泵。

单级单吸:单级是指一个叶轮,单吸是指只有一个进水口。

在离心泵系列中还有双级双吸、双级单吸、单级双吸离心泵,至于叶轮和进水口的数量主要是通过考虑到离心泵的功率和性能参数来确定的,其中单级单吸离心泵是功率和性能最简单的一种。


第三章 新KS型单级单吸离心泵的主要性能参数


3.1 流量Q(m3/h或m3/s)

离心泵的流量即为离心泵的送液能力,是指单位时间内泵所输送的液体体积。

泵的流量取决于泵的结构尺寸(主要为叶轮的直径与叶片的宽度)和转速等。操作时,泵实际所能输送的液体量还与管路阻力及所需压力有关。

注意:因为泵安装在特定的管路上,所以管路的特性必然要影响流量的大小。

3.2 扬程H(m)

离心泵的扬程又称为泵的压头,是指单体重量流体经泵所获得的能量。

泵的扬程大小取决于泵的结构(如叶轮直径的大小,叶片的弯曲情况等、转速。目前对泵的压头尚不能从理论上作出精确的计算,一般用实验方法测定。

泵的扬程可同实验测定,即在泵进口处装一真空表,出口处装一压力表,若不计两表截面上的动能差(即Δu2/2g=0),不计两表截面间的能量损失(即∑f1-2=0),则泵的扬程可用下式计算


注意以下两点:

(1)式中p2为泵出口处压力表的读数(Pa);p1为泵进口处真空表的读数(负表压值,Pa)。

(2) 注意区分离心泵的扬程(压头)和升扬高度两个不同的概念。

扬程是指单位重量流体经泵后获得的能量。在一管路系统中两截面间(包括泵)列出柏努利方程式并整理可得


式中H为扬程,而升扬高度仅指Δz一项。

3.3 效率

离心泵的效率η---反映泵对液体提供的有效能量与原动机提供给泵的能量(轴功率N)之比。

离心泵的能量损失包括以下几项:

3.3.1  容积损失ηv  各种泄漏、回流,使泵对这部分液体作了无用功,减少了泵的实际输送能量。ηv与泵结构及液体在泵进、出口处的压强差有关。

3.3.2  机械损失ηm  由泵轴与轴承之间、泵轴与填料函之间以及叶轮盖板外表面与液体之间产生摩擦而引起的能量损失。其值一般为0.96—0.99。

3.3.3  水力损失ηh  叶片间涡流造成的损失、液体入泵时的水力冲击损失、液体与泵壳、叶片间的摩擦损失之和。水力损失ηh与泵的结构、流量及液体的性质有关。

离心泵的效率反映这三项能量损失的总和,故又称为总效率η,总效率为这三个效率的乘积,即:

       η=ηvηmηh

这里ηv、ηm与流量Q无关。

    由水力损失图示(右图)可知:额定流量Qs(ηh=0.8--0.9)下hf最小,η最高。一般小型离心泵的效率为50%--70%,大型泵可高达90%。

泵的效率值与泵的类型、大小、结构、制造精度和输送液体的性质有关。大型泵效率值高些,小型泵效率值低些。

3.4 轴功率N(W或kW)

泵的轴功率即泵轴所需功率,其值可依泵的有效功率Ne和效率η计算,即


泵的效率不是一个独立性能参数,它可以由别的性能参数例如流量、扬程和轴功率按公式计算求得。反之,已知流量、扬程和效率,也可求出轴功率。

单吸离心泵的特性曲线


泵的各个性能参数之间存在着一定的相互依赖变化关系,可以通过对泵进行试验,分别测得和算出参数值,并画成曲线来表示,这些曲线称为泵的特性曲线。每一台泵都有特定的特性曲线,由泵制造厂提供。通常在工厂给出的特性曲线上还标明推荐使用的性能区段,称为该泵的工作范围。

泵的实际工作点由泵的曲线与泵的装置特性曲线的交点来确定。选择和使用泵,应使泵的工作点落在工作范围内,以保证运转经济性和安全。此外,同一台泵输送粘度不同的液体时,其特性曲线也会改变。通常,泵制造厂所给的特性曲线大多是指输送清洁冷水时的特性曲线。对于动力式泵,随着液体粘度增大,扬程和效率降低,轴功率增大,所以工业上有时将粘度大的液体加热使粘性变小,以提高输送效率。

特性曲线指H~Q、N~Q及η~Q(也有含△h~Q或hs~Q的)等的关系曲线。

***特性曲线图见附图(1)***

特性曲线的共同特点:

(1)H~Q:Q↑→H↓

(2)N~Q:Q↑→N↑,Q=0,Nmin;

(3)η~Q:先Q↑→η↑,达ηmin后Q↑→η↓,ηmax点——设计点。

其下的H、Q(即Os)、N是最佳工况参数——标于铭牌上。

选择泵时至少应使其在≥92%ηmax下工作。



第五章 新KS型单级单吸离心泵工作原理


离心其实是物体惯性的表现.比如雨伞上的水滴,当雨伞缓慢转动时,水滴会跟随雨伞转动,这是因为雨伞与水滴的摩擦力做为给水滴的向心力使然。

但是如果雨伞转动加快,这个摩擦力不足以使水滴在做圆周运动,那么水滴将脱离雨伞向外缘运动.就象用一根绳子拉着石块做圆周运动,如果速度太快,绳子将会断开,石块将会飞出.这个就是所谓的离心。

离心泵就是根据这个原理设计的.高速旋转的叶轮叶片带动水转动,将水甩出,从而达到输送的目的。离心泵有好多种.从使用上可以分为民用与工业用泵,从输送介质上可以分为清水泵、杂质泵、耐腐蚀泵等。

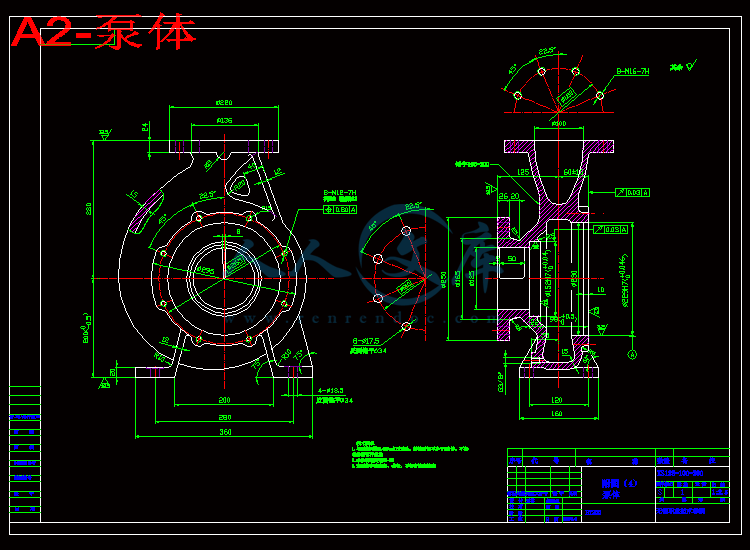

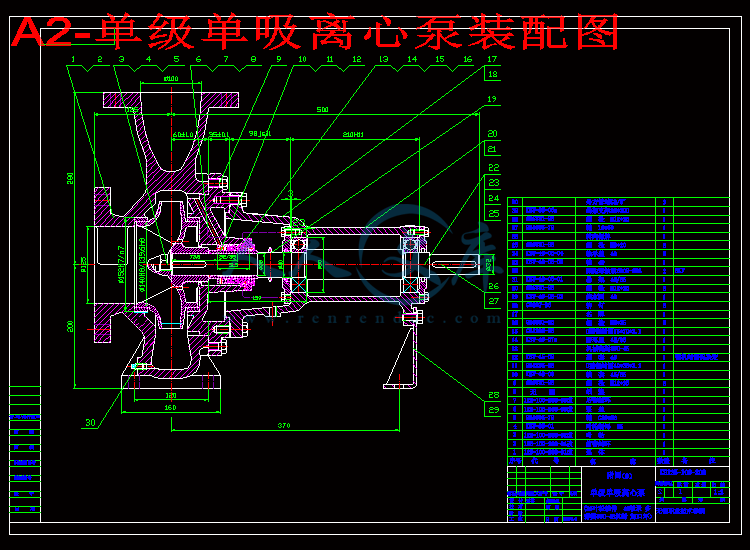

单级单吸离心泵的主要过流部件有吸水室、叶轮和压水室。吸水室位于叶轮的进水口前面,起到把液体引向叶轮的作用;压水室主要有螺旋形压水室(蜗壳式)、导叶和空间导叶三种形式;叶轮是泵的最重要的工作元件,是过流部件的心脏,叶轮由盖板和中间的叶片组成。

单级单吸离心泵工作前,先将泵内充满液体,然后启动离心泵,叶轮快速转动,叶轮的叶片驱使液体转动,液体转动时依靠惯性向叶轮外缘流去,同时叶轮从吸入室吸进液体,在这一过程中,叶轮中的液体绕流叶片,在绕流运动中液体作用一升力于叶片,反过来叶片以一个与此升力大小相等、方向相反的力作用于液体,这个力对液体做功,使液体得到能量而流出叶轮,这时液体的动能与压能均增大。

启动后,叶轮由轴带动高速转动,叶片间的液体也必须随着转动。在离心力的作用下,液体从叶轮中心被抛向外缘并获得能量,以高速离开叶轮外缘进入蜗形泵壳。在蜗壳中,液体由于流道的逐渐扩大而减速,又将部分动能转变为静压能,最后以较高的压力流入排出管道,送至需要场所。液体由叶轮中心流向外缘时,在叶轮中心形成了一定的真空,由于贮槽液面上方的压力大于泵入口处的压力,液体便被连续压入叶轮中。可见,只要叶轮不断地转动,液体便会不断地被吸入和排出。

***工作原理图见附图(2)***


内容简介:
焦作大学毕业设计(论文) 第一章 设计项目提出背景第一章 设计项目提出背景1.1 滚筒的市场分析胶带输送机是连续输送设备中一种常见的、最为通用的机械,被广泛地应用于冶金、煤炭、化工、建材等工业部门中的矿山开采、原料粉磨、煅烧、堆运等现代化生产中,起着实现各生产环节的连续性和自动化的作用,大大提高了劳动生产率,减轻了劳动强度。它与其他输送设备比较,具有工作平稳可靠,操作维护方便,物料适应范围广,输送距离长,运转费用低等优点。滚筒是胶带输送机上重要的组成部分,胶带输送机使用寿命的长短与滚筒密切相关1。胶带输送机在各国都已实现了标准化、系列化。我国现行各部门使用最多的是 DT-75系列胶带输送机。根据国家“十五”计划的要求,起重运输行业要向大型化、高效率化、无保养化和节能化发展。目前,世界上带式输送机最大带宽达32米,输送能力最大为37万吨时。在当今的起重运输机械行业,尤其看好长距离、大运量的DX高强度胶带输送机。尽管近年来胶带输送机行业高速发展,从六十年代的十几家发展到现在的100多家,仍不能满足国家经济建设发展的需要。根据当前情况来看,由于我国工业高速发展,电力匮乏现象一直不能缓解,仅今年国务院已经批准和需要批准的火电项目就达近5000万千瓦,相当于要建设规模为60万千瓦的电厂83个,按常规计算,每个电厂需要胶带输送机的价值为1200万元,那么建设这些电厂需要的胶带输送机的数量就是66400多万元,其中滚筒的价值约为24600万元,折合滚筒数量为4多万只。再加上每年更新换代的滚筒按500家电厂,每个电厂需要80只计算,还需要滚筒近4万只。再加上煤炭、港口、码头、矿山、建材水泥行业、钢铁厂、粮食行业的滚筒需求量,整个中国的需求量约为50多万只,折合人民币为30亿多元。可以说市场是相当广阔的。1.2 滚筒驱动带式输送机常见故障带式输送机常见的故障原因及危害,以及故障的预防措施分述如下。1.2.1 故障原因及危害(1)托辊损坏.托辊是带式输送机的主要部件,起着支撑输送带的作用,遍布整个机身,数量多。托辊损坏是最常见的故障,现场托辊损坏的现象非常普遍,有的还很严重。资料表明,损坏的托辊对输送带的阻力是转动灵活托辊的 30 倍,大量托辊损坏后将会急剧的增大牵引阻力并可能引起输送带磨损加剧、撕带、打滑、甚至输送带着火等严重事故。(2) 输送带跑偏.输带送跑偏也是常见危害较大的故障,是现场管理中比较棘手的问题。造成输送带跑偏的因素较多,主要有:机身中心、机头中心和机尾中心偏离;托辊调节不正常;巷道变形,机身倾斜,机架变形;装载不正;输送带接头不正;输送带质量差,受张力程度不一样;托滚上粘结物料、托辊表面不平等;滚筒上粘煤,滚筒倾斜、变形。 输带送跑偏后果是严重的,主要有以下几个方面:造成机尾处大量积煤,使输送带在滚筒上严重跑偏,影响输送机的正常运转,甚至噎死输送带造成打滑酿成重大事故。部分煤洒落在巷道内,造成输送带拖地运行.输送带跑偏,将磨损机架,使机架损坏;输送带跑偏增大了运行阻力,使负荷增大,缩短了输送机的使用寿命。(3)输送带打滑。带式输送机输送带围包在传动滚筒上,依靠滚筒与输送带的摩擦力来驱动输送带运行。摩擦力有一个限度,不能任意增大,当传动滚筒相遇点与分离点的输送带张力差大于滚筒与输送带间的极限摩擦力时,就会发生输送带在滚筒上打滑而不能正常工作的现象。影响摩擦力的因素有输送带张力、输送带在驱动滚筒上围包角、驱动滚筒和输送带的摩擦系数等。 造成输送带打滑的主要原因有: 输送带过载;输送带与传动滚筒之间摩擦系数减小,输送带与传动滚筒的接触面侵入水和水煤泥;输送带的张力减小;驱动滚筒的包胶磨损严重。输送带与传动滚筒之间摩擦系数减小从而使输送带打滑。输送带打滑不仅能够损坏输送带,影响生产,而且还可能造成滚筒与输送带摩擦起火。(4)输送带撕裂 输送带撕裂分纵向和横向两种形式。纵向撕裂能造成大量输送带报废,现场中能一次撕坏几百米输送带的现象并不罕见,造成的经济损失极为严重2;横向撕裂常常会造成断带而影响生产,对于大倾角钢丝绳芯带式输送机,甚至会因输送带下滑造成机毁人亡的重大事故。(5)机头堆煤 机头堆煤是指带式输送机的卸载,将前一部输送机机尾和本部输送机机头埋没、甚至堵塞巷道的现象。1.2.2 故障的预防依靠科技进步,生产出质优价廉、坚固耐用的输送机,就要开发新型高效的易损件如新型托辊、滚筒、皮带等以延长整机的使用寿命。提高职工素质,抓好制度落实;及时地高质量地搞好检查维护;为带式输送机运行创造一个好环境,加强带式输送机运输管理。3焦作大学毕业设计(论文) 第三章 新型免胀套免键联接等强度滚筒的特点第三章 新型免胀套、免键联接等强度滚筒的特点从以上分析和常见滚筒的失效形式和改造措施来看,绝大部分厂家在遇到问题时仅仅对滚筒的连接部分进行改造,这样一来,对滚筒的整体质量改进有限,不能大幅度地提高滚筒的质量和使用寿命。基于生产实践的需求,我们开发了新型免胀套、免键联接等强度滚筒以解决使用寿命短、易损坏的缺点。3.1 新型滚筒的特点我国常用的DT75型系列和DTII型系列带式输送机的滚筒,其结构都是将滚筒与接盘选用过度配合加键联接安装或采用胀套进行联接。实践中存在如下问题:(1)采用键联接时,通常要对滚筒轴进行键槽加工,必然破坏滚筒轴的整体强度,是滚筒的使用寿命缩短。采用胀套联接增加了整个滚筒的成本,另外在安装时,也需要很高技术要求,如果稍有差错就会酿成大祸。针对上述情况我们将滚筒结构进行了改进设计。 图3-1主传动滚筒原结构 1 滚皮2 辐板3 轮毂4 轴5 联接螺栓现在有些厂家生产的传动滚筒还采用在筒体上的辐板与轴体上的轮毂通过46个的螺栓联接而成的。接盘轮毂与滚筒轴之间的联接为胀套联接,通过轴向相对滑动使胀套径向胀大,把接盘与轴联接为一体。这种形式常出现问题,螺栓联接属于间隙配合,在滚筒长期运行过程中,会由于反复应力的作用而松动,松动后传动轴与筒体之间扭矩主要靠螺栓承担,使螺栓受到的剪切力大大增加,从而导致螺栓损坏。我们对滚筒结构进行改造,改造后的传动滚筒结构如图3-2所示, 滚筒轮彀与辐板采用铸钢件,为一体结构,。传动滚筒取消了强度较低的螺钉组连接,使主轴与传动滚筒的卷筒由3处联接改为2处连接,该结构传动滚筒经实际运行检测抗冲击和振动的变载能力明显加强,主轴与滚筒的卷筒同轴度较好,并且在保证主轴设计强度不变的情况下,改变了主轴局部尺寸, 轮毂与滚筒轴的配合,采用日本 NC公司的专用工艺,采用轮彀内孔定位(过盈配合),确保滚筒的安全性。该传动滚筒结构简单,成本低,加工、安装及损坏维修极为方便,使用寿命远远高于原结构的传动滚筒。 图3-2带式输送机传动滚筒结构图(改造后)传统刚性构造的滚筒,外直径比较小,而且外筒和镜板的钢板、设计厚度都很厚。这种结构,在外筒与镜板的焊接处,镜板与套的界面等断面形状和材料厚度有变化的部位,应力极容易集中。在这些应力集中部位,很容易发生龟裂,整体强度低。柔性构造的滚筒,外直径大,而且外筒、镜板的厚度适中。柔性构造的滚筒允许外筒和镜板具有适当的挠度,使这些部件在容许的范围内分担部分应力,避免应力集中到外筒与镜板的焊接处、镜板与套的界面等特定位置,实现均匀的应力分布,增强整体强度。这种理论与超高层大楼必须采用柔性构造的理论相同3.2 滚筒焊接工艺的改进3.2.1滚筒结构分析滚筒由轴、筒皮及两个接盘组成,接盘是铸钢件,筒皮由钢板卷制而成。其结构及材质如图3-2、表3-1所示。 图3-2滚筒结构示意1-滚筒轴;2圆筒;3焊缝;4接盘 表3-1滚筒各组成部分材质轴与接盘采用过盈配合联接,接盘与筒皮采用二氧化碳气体保护焊接,驱动力传递给滚筒轴,轴带动滚筒整体转动,从而驱动胶带运行。接盘与筒体之间的焊接是制造滚筒的关键工艺,以前国内的滚筒常在接盘与圆筒的焊缝处破坏。按设计要求,焊缝质量必须达到1152-81超声波探伤级标准。接盘和圆筒的焊接坡口如图3-2、图3-3所示。 图3-2焊接坡口(对接) 图3-3焊接坡口(搭接) 1接盘;2圆筒 1接盘;2圆筒结构是对接,如果仍用埋弧焊打底焊,就会产生烧穿现象。因此采用图3-3对接接头关键是保证焊缝根部既要熔透,又不能烧穿。另外如图3-1所示滚筒轴的中段粗,轴和圆筒及接盘必须同时装配,也就是在焊接前必须将轴穿入接盘及圆筒。这样在焊接时,焊缝内侧就无法加焊接药垫施焊,只能在外侧单面焊。另外,在设计上不允许在焊缝内侧加垫板,只有在焊缝内侧不加垫板的情况下,采用单面焊双面成形的方法焊接,并达到探伤标准。如出现焊缝根部未熔透或烧穿缺陷,返修相当困难,只能一次焊成合格。3.2.2 焊接工艺的确定(1)焊接方法。首先对焊接部位加热,并采用2和混合气体保护焊的方式进行焊接,混合气体保护焊能克服2气体保护焊的缺点,能保证焊接质量。焊接时,将滚筒放在滚轮架上转动,转速可以控制,保证焊缝根部能熔透又不出现焊穿等缺陷。现在可以利用专用设备实现焊接自动化。(2)焊接材料。气体保护焊材料:焊丝082,直径1 2,保护气体25%2+75%。(3)焊前准备。清除坡口和坡口两侧50范围内及焊丝上的水、锈、油污等杂质。焊剂431须经250烘干2后再使用。 (4)滚筒装配和坡口尺寸。 滚筒装配时轴和圆筒及接盘应同时装配,先将一个接盘装在轴上,然后将轴穿入圆筒,接盘与圆筒对正后用联接板定位焊,再将另一接盘装在轴的另一端以同样主法固定圆筒和另一接盘,;坡口尺寸:坡口尺寸的关键是间隙和钝边的大小,若间隙小、钝边大,焊接时不易熔透,反之又容易出现烧穿现象。(5)焊接工艺参数。焊缝采用气体保护焊一次焊接成形,采用逆向焊接效果极佳。(6)焊后回火。由于滚筒轴已经调质处理,如滚筒整体回火会降低轴的性能,只能对焊缝局部回火处理。采用了履带式远红外加热器对焊缝回火处理,消除焊接残余应力,即将加热器包在焊缝上,再盖上保温棉。回火曲线如图3-4所示。 图3-4回火曲线焊缝回火24以后,按设计标准对焊缝探伤检验,焊缝质量均达到设计要求。3.3 密封结构设计滚筒在工作面端头,由于受采压的影响,围岩变形、顶板破碎、淋水及底板凹凸不平等,条件非常恶劣,特别是淋水、煤泥积水和浮煤等污物对滚筒轴承浸渍研磨非常严重。根据条件不同,使用时间最短的约一个月损坏,致使停机更换。同时更换一次滚筒还需对输送带重新进行牵力调整、张力调整和运行调偏的工作。所以滚筒的损坏不单是本身的问题,来会影响到输送机的安全运行,影响到工作面的连续出煤,降低采掘系统的开机率。现行带式输送机向滚筒的轴承密封8均采用旋转轴唇型密封,习惯称为骨架油封, 图3-5为现代弹性体径向唇型密封结构,柔性环状隔膜的一端为密封唇口,另一瑞与金属骨架固联。经实验证明,由于,接触压力分布不对称,最大接触应力靠近侧,轴旋转后在密封界面产生磨擦剪力,由此导致弹性体的表面发生切向变形,将导致轴承损坏在后来进行的密封设计中,又增加了一组骨架油封,采用背靠背组合安装,见图3-6,即外侧的密封圈角对污染端,内侧的密封圈角对轴承端,该设计对于仍存在的磨损泄露问题仍未解决。经运行试验分析,首先是轴的表面粗糙度问题,实验表明:合适的轴表面粗糙度范围为=0.20.6,而实际上这个指标在生产中达不到,一般经车床精车后的表面粗糙度一般为1 6,圆周表面过高的微突体在轴旋转后, 产生较高的相对滑动摩擦力,由于对偶表面存在较高的硬度差,轴表面过高的微突体图3-5弹性体唇形密封的构成及其唇部结构对密封圈唇口起了“犁削”作用,不断的将材料从表面去除,这种两体磨料损也称为低应力磨损的破坏,加大了轴与唇口的间隙,加速了煤水渗透。然后煤泥水中的煤和矸石微粒,在随水的渗透浸渍到了密封圈唇口,并在唇口聚积,随着旋转时间的继续,煤和矸石微粒加入到两个相对滑动的表面,称为高应力磨损的破坏,间隙越来越大,浸渍泥沙越来越多,最后造成轴承的锈蚀与研磨破坏,被迫更换滚筒,影响到设备的安全无损运行。 图3-6组合油封密封方式选择与密封机理分析 经过对多种动密封结构形式的分析研究,决定采用比较传统而又价格低廉的软填料密封设计。结构见图3-7,该型密封设计是比较传统的技术,但由于加工容易、价格低廉、经过对多种动密封结构形式的分析研究,决定采用比较传统而又价格低廉的软填料密封设计。在未接触的凹部形成小油槽,有较厚的油膜,当轴与填料有相对运动时,接触部位与不接触部位组成一道不规则的迷宫,起阻止污渍侵蚀的作用,此作用称为迷宫效应.1填料;2转轴;3填料函;4压盖;5液封环图3-7填料密封和基本结构根据带式输送机改向滚筒旋转线速度较低,流体污物压力不大,运行温度不高而侵渍污物侵蚀磨损比较严重的特点,决定选用软填料品种中的聚四氟乙衡侵渍填料(),软填料由纯聚四氟乙烯塑料加工成纤维再经编织而成,它除了具备密封件所具有的良好性能外,还能与特种润滑剂相配合,避免渗透泄露、污水侵蚀、耐磨损、而且还可以耐一切化学品的侵蚀。缺点是对高温(200)和高线速度(8/)比较敏感,但是带式输送机改向滚筒则不会出现上述现象,所以不需考虑问题的后果。3.4 常见滚筒轴的失效及更新设计在我们过去生产带式输送机滚筒轴由于其轴径粗大,造成调质后心部的机械性能较低,再加上中轴台阶过渡为尖角,且表面粗糙度低,结果使该轴在使用时出现断裂现象。在经过认真的分析后认为:轴工作时表面承受交变的弯曲应力和扭转应力,且受到一定的冲击力作用,所以轴表面工作应力最大。尖角的出现造成了应力的特别集中,在长期交变应力作用下,尖角过渡区就逐渐形成了微观裂纹,应力集中又使裂纹逐渐扩展,由微观变为宏观,继而使轴截面严重削弱,最后发生突然脆断,即产生了疲劳破坏。对该轴宏观断口的特征观察,在轴表面有许多裂纹源同时向中心扩展,裂纹长度为45。而最后瞬断区的面积较大,证明轴是在较大的应力下破断的。通过金相显微镜下观察的滚筒轴表面及心部组织均为细粒状珠光体加网状铁素体,晶粒度按2777标准评为6级,这说明滚筒轴经过调质处理后内部组织仅为正火处理的组织,调质处理对45钢,140的滚筒轴来说只起到了正火作用。由于铁素体强度低(=230),在外载的作用下不仅容易引起塑性流变,而且抗疲劳性能低,疲劳裂纹极易从铁素体处形成。另外该轴材质中有较多的灰色非金属夹杂物沿轴表向里条状分布,这些非金属夹杂物分布在轴表面,不仅削弱钢材自身强度,而且是应力集中处,继而成为裂纹源,加速了轴的疲劳断裂。改造方案(1)结构改进 通过对滚筒轴断裂的原因分析得出: 应力集中是造成该轴疲劳破坏的主要原因,要改善轴的抗疲劳强度,减少轴在剖面突变处的应力集中,应适当增大其过渡圆角半径,同时还要使零件能得到可靠定位。为此我们改变了轴的结构工艺性,将尖角处改为=63的过渡圆角,且表面粗糙度提高到0.8,同时采用轴套进行轴向定位.(2)热处理工艺改进 从滚筒轴的金相分析图中可以看出,调质处理后滚筒轴表面组织存在大量的网状铁素体,且组织不均匀。这些铁素体极易产生疲劳裂纹,加速轴的疲劳断裂,因此要增强轴的疲劳强度,必须消除大面积网状铁素体。正火处理用于亚共析钢(如45钢),可抑制或消除网状铁素体的形成,使组织细化,成分均匀,从而改善钢件的机械性能。虽然正火的工艺性不如调质好,但对滚筒轴而言正火使其获得的机械性能依然能满足设计要求。实验证明:正火后的轴表面脱碳及氧化程度较轻,涂防氧化涂料处尺寸正火前后变化不大,仅为0 02,并经有关金相检验分析,原组织内大面积网状铁素体基本消除,成分均匀,晶粒度达到5级,硬度符合性能要求(正火后162217)。改进后,大大降低了传动滚筒轴的返修率,提高了滚筒的使用寿命,也使输送机的效率得到提高。24焦作大学毕业设计(论文)第二章 滚筒的理论分析第二章滚筒的理论分析2.1 滚筒的受力分析滚筒是带式输送机的主要部件,滚筒的使用寿命严重地影响输送机的正常运转和生产,根据在输送机中的作用不同,滚筒分为传动滚筒与改向滚筒。传动滚筒与改向滚筒在工作状态下的受力情况不同,要求结构也不同。我们从滚筒的受力角度分析比较各类滚筒结构的使用情况。2.1.1 带式输送机的受力分析5带式输送机的传动原理可简化为普通带传动原理,传动带以一定的初拉力F0紧套在两个带轮上。由于F0的作用,使带与带轮之间产生正压力。传动带不工作时,带两边的拉力等于F0,如图2-1(a)所示,当传动带工作时,假设主动轮1以转速n1转动,带与带轮之间产生摩擦力Ff,而从动轮2在摩擦力Ff的作用下以转速n2转动,如图2-1(b),此时传动带两边的拉力发生相应变化,主动轮一边带被拉紧,其拉力由F0增加到F1,从动轮一边带被放松,拉力由F0减小到F2。整个接触面上的摩擦力(即有效圆周力),Ff=F1-F2。图2-1 带传动工作原理2.1.2带轮的受力分析 根据带传动的受力分析,作出工作状态下的带轮受力图,如图2-2所示。主动轮在主动力(矩)Fp作用下以转速n1转动,此时主动轮所受的力为传动带所受的张紧力作用于其上的压力f0,摩擦力Ff,以及主动力(矩)Fp,如图2-2(a),从动轮所受的力为传动带作用于其上的压力f0,摩擦力Ff。两轮受力情况相比,从动轮比主动轮少一个Fp。 图2-2带轮受力分析2.1.3带式输送机传动滚筒与改向滚筒的受力特点通过上述受力分析,认为带式输送机的传动滚筒相当于带传动中的主动轮,改向滚筒相当于带传动中的从动轮。传动滚筒比改向滚筒多受一个主动力(矩)。(1)常见滚筒结构的使用情况分析9传动滚筒使用情况分析在生产实践中,我们曾接触各类结构的传动滚筒。图2-3(a)所示的滚筒结构简单、安装方便,但缺少轴向定位,使用效果差。图2-3(b)、2-3(c)所示的滚筒,结构基本相同,加工安装方便,但无轴向定位。中小型带式输送机大都采用这种类型的滚筒结构。图2-3(d)所示的滚筒,结构简单,加工及安装方便,强度高,焊接变形均匀,应力小,使用寿命长,效果最好。 图2-3传动滚筒结构1.轴2.螺钉3.键4.卷筒5.螺母6.轮毂改向滚筒使用情况分析通常改向滚筒比传动滚筒受力小,在结构设计时可以比传动滚筒强度低。但有时由于输送机的张紧形式不同,输送带作用于改向滚筒上的压力很大。主强力带式输送机在使用过程中,由于该带式输送机在一改向滚筒处输送带张紧力大,作用于滚筒的压力大而使该滚筒压裂破坏,裂缝从一侧腹板焊接处沿轴向无规则裂至另一侧焊接腹板处。为此,采取了加强措施,即增加卷筒的钢板厚度,在卷筒内侧均匀布置了几条沿轴向方向的加强筋并沿圆周方向增加环状加强筋,如图2-4所示。 图2-4采取加强措施的滚筒由于增加了加强筋,使焊缝数量增加,从而使滚筒内部存在很大残余焊接应力,经过长时间使用损坏进一步加剧,因此必须采取相应的工艺保证措施,消除在焊接过程中产生的焊接应力,保证焊接滚筒质量。这一实例说明,在进行改向滚筒的结构设计时,要计算输送带在各滚筒处的张力6,对受力较大的改向滚筒,要增强滚筒强度,采取相应的工艺措施,保证焊接质量,从而保证滚筒的质量和使用寿命。 2.2 滚筒结构的设计计算2.2.1 滚筒结构及载荷滚筒按结构可分为焊接滚筒和铸焊滚筒2大类;按滚筒在带式输送机中的作用可分为驱动(主动)滚筒、非驱动(从动)滚筒2大类。大功率(360kW)驱动滚筒采用铸焊滚筒,其余均可采用焊接滚筒。焊接滚筒由筒体、幅板、轮彀、轴等组成;铸焊滚筒由底盘、中间筒体、轴等组成。作用在滚筒上的基本载荷是胶带张力,它使滚筒及其零件弯曲变形,是进行滚筒强度计算的重要依据。对驱动滚筒来说,所传递的扭矩也是一项主要载荷。2.2.3滚筒最小直径的确定按照国际标准中的有关规定,滚筒直径根据胶带形式、强度、紧边和松边张力以及滚筒类型由下式确定: (1)式中 D滚筒直径,m(对于胶面滚筒指光筒直径)S1胶带紧边张力,kNS2胶带松边张力,kNB胶带宽度,m胶带包角,rad许用传递能力,km2(帆布胶带P= 20 kN/M2,人造纺材芯胶带P=35kN/m2,钢绳芯胶带P=55 kN/M2 )2.2.4滚筒轴直径的确定 滚筒轴受力见图2-5 图2-5 滚筒轴受力简图(1)按疲劳强度(寿命)计算 (2)式中 L轴承至轮毅(锁紧器)距离 滚筒体和轴采用锁紧器(胀套)联结方式时,为锁紧器工作长度,否则L3=0 P1个轴承的载荷,P=(S1+S2)/2W抗弯截面模量,作用在轴上的力, =(S1-S2)/2Wn抗扭截面模量,Wn=d3/16许用应力, 考虑特征系数和应力集中后的疲劳极限 疲劳计算安全系数根据式(2),滚筒轴直径 d为 (3) (2)按刚度计算(绕度法) (4)式中 轴弯曲产生的绕度,取 2轴承间距 材料弹性模量,低碳钢 轴惯性矩,根据公式(4),滚筒轴直径 d为 (5)由式(3), (5),可求出2个滚筒轴直径,取其中转大值为设计值。2.2.5幅板厚度的确定幅板厚度的计算式为 (6)式中 辐板厚度 K与半径比例有关的无因次系数 辐板内圆半径,即轮毂外径 辐板外圆半径,即滚筒壳体内径 辐板处滚筒轴的转角, 滚筒辐板间距式(6)是焊接滚筒幅板等厚时,确定了转3后,根据材料力学及弹性力学的有关知识推导出来的。当滚筒是铸焊结构时,式(6)所确定的幅板厚度,可以看成是幅板中径截面厚度。为了确定转角3,必须首先确定轴和幅板的力矩分配系数x 式中 M滚筒轴和幅板所承受的总弯矩, M=PL Mo滚筒幅板所承受的弯矩x一般在0.1一0.4内取值,对于焊接滚筒,直径小于1 000 mm,幅板为刚性时,X=0.3一0.4;对于铸焊滚筒,直径大于1 000,幅板为软性时,x =0.15一0.25. (7)幅板厚度的确定,是一项比较复杂的工作,按式(6)求出幅板厚度后,还必须进行应力分析,才能最终确定。等厚幅板危险应力点在幅板内径上。对幅板来说,径向应力和圆周应力就是主应力(在极坐标下),可山下式得出 (8)式中 而是极坐标下幅板中心面位移表达式经演算分析,当或时 为最大值。此时,幅板的主应力为 (9)校核辐板强度时,只需用即可。根据弹性力学理论,辐板在弯曲力矩的作用下,其转角可以表达为 (10)式中 辐板弯曲刚度, 半径比率系数, 材料的松泊比将式(10)带入(9)式 得 (11)因,最大应力发生在辐板内径上,即发生在,位置上。 为了确定最大时的相应厚度,由式(7)和式(10)得 (12)式中 将式(12)带入式(11)求导, 得 即时,最大。因此,在确实幅板厚度时,应确保,以提高滚筒寿命。2.2.6 轮毂尺寸的确定轮毂宽度,采用紧锁器(胀套)连接时,;采用过盈连接时, 通用公式为 (13)式中 轮毂内径(过盈连接时,就是配合直径,=1.05;紧锁器(胀套)连接时,为紧锁器外径)计算系数,轮毂材料屈服极限, 形状系数, 配合面压强,当采用锁紧器连接时P就是锁紧器外环与轮彀间的压强,此时 式中 锁紧器传递的扭矩, 摩擦系数 安全系数 径向总压力, 当采用过盈连接时,就是轴与轮毂间的压强,此时 连接长度求出轮彀外径后,还要进行强度校核,特别要校核轮彀孔的应力状况。2.2.7滚筒体厚度的确定滚筒体厚度的确定,主要问题在于胶带与滚筒体之间压力分布很难确定10。因此,一般认为,只要滚筒体厚度幅板厚度即可(特别是铸焊滚筒,底盘幅板在外圆处厚度等于短圆环厚度)。设计时亦可参照表1选用。表1 滚筒体厚度 mm2.2.8铸焊滚筒底盘与中间筒体焊缝位置的确定 根据下述原则和用实测经验数据归纳整理的经验公式来确定最佳位置。(1)距幅板一定距离,一定有一个最小(甚至为0)的临界应力的接缝。(2)在2幅板附近(应力最小甚至为0的地方),当底盘旋转一周时,应符合一个交变负荷循环,而离幅板较远处可达2个交变负荷循环。最佳位置与筒体平均半径Rt和筒体厚度有关,经验公式为 (14)式中 L底盘外端面至幅板中心的距离2.3 带式输送机滚筒参数确定滚筒是钢绳芯带式输送机中主要部件,滚筒参数的确定对带式输送机至关重要。滚筒主要尺寸参数是宽度与直径;主要力学参数是最大张力与最大扭矩。2.3.1滚筒宽度滚筒宽度取决于带宽,它们之间的关系如表2所示。滚筒宽度大于输送带宽度的原因是考虑到输送带在滚筒上可以容许的跑偏。表2输送带与滚筒宽度的关系2.3.2滚筒直径滚筒直径都希望尽可能地采用最小的滚筒直径,然而为了选用小直径的滚筒,必须考虑如下因素:(1)输送带表面比压力4如表面比压力很大,钢绳芯输送带表面就沿钢绳间距出现凹凸,由此造成钢丝绳周围橡胶蠕变和变形疲劳,使钢丝绳与橡胶的粘着力降低,而且会使覆盖胶局部磨损,故表面比压力不能太高。(2)输送带内钢丝绳所受弯曲应力要小输送带内钢丝绳在绕过滚筒时要经受反复弯曲,促使钢丝绳疲劳。为减少疲劳应使/150。(3)限制覆盖胶变形量在覆盖胶较厚时才考虑这点。为避免覆盖胶弯曲疲劳,要使其变形量小于60%,即 式中 包角影响系数,当包角时,; 当时,。 上覆盖胶厚度2.4 常见滚筒的失效形式和改造措施T75带式输送机具有整机性能好,运力较大,安装拆除方便快捷等特点,因此在矿山运输中得到了广泛应用。现有标准型号的T75带式输送机的主要部件之一的传动滚筒,因其结构不合理,事故率较高,严重地影响着输送机的正常运转。我们分析了传动滚筒的受力情况和滚筒结构上的缺陷,以便对传动滚筒的结构进行改造,降低传动滚筒的损坏事故。下面以T75带式输送机滚筒为例分析滚筒常见的失效形式2.4.1 传动滚筒受力分析带式输送机是由2台40(40)电动机分别拖动两滚筒,两滚筒与输送带通过摩擦传动来工作的,图2-6是两滚筒的受力情况。根据欧拉公式,两滚筒被拖动时,所需电机牵引力比值为: ,约等于2。虽然设计中充分考虑了功率分配不均的问题,但在实际运行中滚筒所需牵引力比滚筒要大一些,因此,滚筒的使用寿命比滚筒要低,滚筒事故率最高。 图2-6 T75输送机传动滚筒受力分析图解2.4.2传动滚筒结构分析传动滚筒结构分析T75带式输送机传动滚筒结构7如图2-6所示,传动滚筒的主轴与滚筒的卷筒连接形式有3种,其中2种是可拆连接,即键联接和螺钉联接。另一种是不可拆连接焊接点,这种结构维修方便,装配复杂,主轴与滚筒的卷筒同轴度差,而此滚筒实际运行中常为螺钉组联接处。在滚筒设计中该处联接强度符合输送机正常运行使用要求,但由于煤矿井下自然条件恶劣,带式输送机运行过程中,滚筒在冲击和振动的变载下,螺钉组联接处螺纹副间和支承面间的摩擦阻力可能减小或瞬间消失,这种情况的多次反复,就会使滚筒螺钉组联接逐渐松动,虽然滚筒螺钉组均采取了设置弹簧垫圈的防松措施,但弹簧垫圈在冲击振动下工作性能不可靠,弹簧垫圈稍一失效,就会使螺钉组(尤其是减速机侧)受到大的径向剪切力和轴向拉力而断裂,因T75带式输送机的整体性好而无法进行外观检查,滚筒在减速机侧的螺钉组逐渐剪切断裂,该侧滚筒的卷筒与主轴脱落,造成输送机停运事故。这是滚筒损坏的主要原因。 图2-6 T75带式输送机传动滚筒结构图另外,从图2-5可以看出,滚筒在减速机侧是顺时针旋转的,在冲击和振动的变载下,长期运行螺钉会逆向返松,造成弹簧失效,逐渐脱落。其余的螺钉承受不了大的负荷而造成逐渐剪切拉断,该侧滚筒的卷筒与主轴脱落,这是滚筒损坏的主要原因。2.4.3传动滚筒结构改造在现场实践中, T75型带式输送机主传动滚筒的主要失效部位是6条24联接螺栓,在冲击力的作用下松动,辐板和轮毂螺栓联接孔产生间隙,最后螺栓变形切断,造成事故。 图2-7主传动滚筒原结构1 滚皮2 辐板3 轮毂4 轴5 联接螺栓如图2-7所示,辐板340圆上的6条联接螺栓的旋合深度只有25,而24螺纹的螺距是3,只有8牙螺纹,旋合长度太短,在冲击力作用下,处于悬臂状态的螺栓稳定性差,易松动;辐板和轮毂在340圆上均布设置2个锥度稳钉,在冲击力的作用下,锥度稳钉也易松动或退出失效。联接结构的改进(1)如图2-8所示,是改进后T75型带式输送机主传动滚筒的结构7,它是在主传动滚筒原结构不变的情况下,只是在辐板联接螺栓位置加厚25,增加了24螺栓的旋合长度,普通24螺纹旋合长度的标准值应取36以上。螺栓旋合长度的增加,增强了螺纹联接在悬臂状态下的稳定性,增强了螺栓的防松动能力。 图 2-8 改进后主传动滚筒的结构(2)如图2-9所示,是改进后辐板和轮毂联接的2个螺纹稳钉。它的加工工艺路线是:辐板和轮毂用2490的螺栓联接起来后,在340圆上均布加工2个24螺纹联接稳钉螺孔,然后用2465螺栓将辐板和轮毂稳在一起,稳钉不会退出。 图2-9改进后辐板与轴毂联接结构 1 滚筒皮2 24稳钉3 辐板4 轮毂17焦作大学毕业设计(论文)第五章 总 结第五章 总 结我们在设计期内,查阅了大量的国内外资料,分析现有滚筒在生产中存在的问题,瞄准世界领先生产技术,在原来的基础上加以改进,目前已达到较为先进的水平。与国内外其它产品相比较具有以下突出优势:1新型免胀套、免键联接等强度滚筒完全采用日本JS标准生产,结构及生产工艺发生了根本性改变。接盘与滚筒轴的配合,采用日本NC公司的专用工艺,采用轮彀内壁定位(过盈配合),保证筒体与轴之间不产生爬行,使得改向滚筒全部采用免胀套、免键联接方式,传动滚筒采用免胀套、过盈配合、靠键联接方式,确保滚筒的安全性。2使用寿命长. 整个滚筒由于采用了等强度设计,并针对每条胶带的输送量、长度、带速制定滚筒的各项技术指标,减少材料用量,降低了滚筒的成本,提高了滚筒的使用寿命。3具有巨大的经济效益.一只要比其他滚筒节约生产工具成本2000多元,按全国每年使用30万个计算采用新型滚筒可减少生产成本6亿;在节省电力的同时使用寿命延长一倍以上,同时可以有效地延长胶带的使用寿命,将带来可观的经济效益。总之,新型免胀套、免键联接等强度滚筒相比具有突出的优势,各项技术指标如静平衡使用寿命等遥遥领先,同时单个重量的降低和加工工艺的简化又使得新型滚筒的成本大大步降低.在社会需求量巨大的前提下, 该项目将带来巨大的经济和社会效益。27焦作大学毕业设计(论文) 第四章 新型滚筒的社会经济性效益分析第四章 新型免胀套、免键联接等强度滚筒的社会经济性效益分析带式输送机耗电量及胶带使用寿命与滚筒有着密切的关系。几十年来,带式输送机的滚筒都是胀套或键联接轴和轮毂,这种结构存在很多诸如价格较高、寿命较短的弊端。而新型免胀套、免键联接等强度滚筒是在进行了大量调查研究的基础上,吸收了日本NC公司先进的生产技术,克服了传统滚筒常见问题,投入使用,得到了用户的一致好评。该产品不但具有强度大、密封性强、阻燃抗静电、耐腐蚀、重量轻、摩擦阻力小、使用寿命长等特点,而且兼有节电、不损伤胶带等优点。具有高效、节能、降低成本、延长使用寿命的优良特征。4.1 社会效益煤矿经常发生胶带运输线因滚筒、托辊堵转,长时间与胶带摩擦升温,引起局部煤燃烧的事故及胶带摩擦致使筒皮开口,经常引起胶带纵向撕裂的事故。而新型免胀套、免键联接等强度滚筒即使在堵转受胶带长时摩擦的情况下,最多托辊筒皮自身损坏,根本不会发生着火或纵向撕裂事故,从而提高了生产中胶带运输环节的安全可靠性。4.2 经济效益4.2.1 新型免胀套、免键联接等强度滚筒的结构根本性的改变 取消了胀套和键连接,使得每只要比其他滚筒节约生产成本2000多元, 按全国每年使用30万个计算采用新型滚筒可减少生产成本6亿。4.2.2延长滚筒和胶带使用寿命 传统刚性构造的滚筒,外直径比较小,而且外筒和镜板的钢板、设计厚度都很厚。这种结构,在外筒与镜板的焊接处,镜板与套的界面等断面形状和材料厚度有变化的部位,应力极容易集中。在这些应力集中部位,很容易发生龟裂,整体强度低。柔性构造的滚筒,外直径大,而且外筒、镜板的厚度适中。柔性构造的滚筒允许外筒和镜板具有适当的挠度,使这些部件在容许的范围内分担部分应力,避免应力集中到外筒与镜板的焊接处、镜板与套的界面等特定位置,实现均匀的应力分布,增强整体强度。这种理论与超高层大楼必须采用柔性构造的理论相同我们曾在某矿务局新安装的带式输送机进行了尝试,带式输送机铺设长度500,带宽800,是1部240电机拖动的落地式输送机。采用新型免胀套、免键联接等强度滚筒后的状况是:胶带依然相当完整,而在相同的条件下,比使用普通滚筒胶带使用寿命延长一倍以上。节约价值计算如下: 年节约胶带价值: 37200元;年节约滚筒价值:8000元;年节约胶带和滚筒材料价值:37200+12100=45200元;按铺设长度折合,每米年节约价值为:45200500=90.4元;若矿务局生产系统2万带式输送机全部使用新型免胀套、免键联接等强度滚筒,全局年节约材料价值可达181万元。4.2.3节电效益 新型免胀套、免键联接等强度滚筒比传统的滚筒重量轻、,摩擦阻力小,节电降耗显而易见。我们对某电厂新安装的带式输送机进行了电功率实测对比。根据载煤运行两种情况的测试结果 ,按现行电价0.65元 (),依照常规计算方法,该带式输送机的年节电效益为:30014150.65=40950元(其中15KW为传统滚筒载煤时功率与新型免胀套、免键联接等强度滚筒载煤时功率差);按铺设长度折合,每米年节电效益:40950/500=81.9元;若全厂生产系统的2万带式输送机全部采用新型免胀套、免键联接等强度滚筒,全局年节电效益可达164万元。 型免胀套、免键联接等强度滚筒 既具有安全性,又具有经济性, 可延长胶带使用寿命一倍以上,,年节约材料价值和节电效益两项可达173元/。矿务局整体经济效益可达345万元以上。因此,改变传统认识,加大推广力度,将为生产带来巨大的社会效益和显著的经济效益。26第一章设计项目提出背景第一节滚筒的市场分析 胶带输送机是连续输送设备中一种常见的、最为通用的机械,被广泛地应用于冶金、煤炭、化工、建材等工业部门中的矿山开采、原料粉磨、煅烧、堆运等现代化生产中,起着实现各生产环节的连续性和自动化的作用,大大提高了劳动生产率,减轻了劳动强度。它与其他输送设备比较,具有工作平稳可靠,操作维护方便,物料适应范围广,输送距离长,运转费用低等优点。 滚筒是胶带输送机上重要的组成部分,胶带输送机使用寿命的长短与滚筒密切相关。胶带输送机在各国都已实现了标准化、系列化。我国现行各部门使用最多的是 DT-75系列胶带输送机。根据国家“十五”计划的要求,起重运输行业要向大型化、高效率化、无保养化和节能化发展。目前,世界上带式输送机最大带宽达32米,输送能力最大为37万吨时。在当今的起重运输机械行业,尤其看好长距离、大运量的DX高强度胶带输送机。尽管近年来胶带输送机行业高速发展,从六十年代的十几家发展到现在的100多家,仍不能满足国家经济建设发展的需要。根据当前情况来看,由于我国工业高速发展,电力匮乏现象一直不能缓解,仅今年国务院已经批准和需要批准的火电项目就达近5000万千瓦,相当于要建设规模为60万千瓦的电厂83个,按常规计算,每个电厂需要胶带输送机的价值为1200万元,那么建设这些电厂需要的胶带输送机的数量就是66400多万元,其中滚筒的价值约为24600万元,折合滚筒数量为4多万只。再加上每年更新换代的滚筒按500家电厂,每个电厂需要80只计算,还需要滚筒近4万只。再加上煤炭、港口、码头、矿山、建材水泥行业、钢铁厂、粮食行业的滚筒需求量,整个中国的需求量约为50多万只,折合人民币为30亿多元。可以说市场是相当广阔的。第二节滚筒驱动带式输送机常见故障带式输送机常见的故障原因及危害,以及故障的预防措施分述如下。1.2.1 故障原因及危害(1)托辊损坏.托辊是带式输送机的主要部件,起着支撑输送带的作用,遍布整个机身,数量多。托辊损坏是最常见的故障,现场托辊损坏的现象非常普遍,有的还很严重。资料表明,损坏的托辊对输送带的阻力是转动灵活托辊的 30 倍,大量托辊损坏后将会急剧的增大牵引阻力并可能引起输送带磨损加剧、撕带、打滑、甚至输送带着火等严重事故。(2) 输送带跑偏. 输带送跑偏也是常见危害较大的故障,是现场管理中比较棘手的问题。造成输送带跑偏的因素较多,主要有:机身中心、机头中心和机尾中心偏离;托辊调节不正常;巷道变形,机身倾斜,机架变形;装载不正; 输送带接头不正;输送带质量差,受张力程度不一样;托滚上粘结物料、托辊表面不平等;滚筒上粘煤,滚筒倾斜、变形. 输带送跑偏后果是严重的,主要有以下几个方面: 造成机尾处大量积煤,使输送带在滚筒上严重跑偏,影响输送机的正常运转,甚至噎死输送带造成打滑酿成重大事故。部分煤洒落在巷道内,造成输送带拖地运行.输送带跑偏,将磨损机架,使机架损坏;输送带跑偏增大了运行阻力,使负荷增大,缩短了输送机的使用寿命。(3)输送带打滑。带式输送机输送带围包在传动滚筒上,依靠滚筒与输送带的摩擦力来驱动输送带运行。摩擦力有一个限度,不能任意增大,当传动滚筒相遇点与分离点的输送带张力差大于滚筒与输送带间的极限摩擦力时,就会发生输送带在滚筒上打滑而不能正常工作的现象。影响摩擦力的因素有输送带张力、输送带在驱动滚筒上围包角、驱动滚筒和输送带的摩擦系数等。 造成输送带打滑的主要原因有: 输送带过载;输送带与传动滚筒之间摩擦系数减小,输送带与传动滚筒的接触面侵入水和水煤泥;输送带的张力减小;驱动滚筒的包胶磨损严重。输送带与传动滚筒之间摩擦系数减小从而使输送带打滑。输送带打滑不仅能够损坏输送带,影响生产,而且还可能造成滚筒与输送带摩擦起火。(4)输送带撕裂输送带撕裂分纵向和横向两种形式。纵向撕裂能造成大量输送带报废,现场中能一次撕坏几百米输送带的现象并不罕见,造成的经济损失极为严重;横向撕裂常常会造成断带而影响生产,对于大倾角钢丝绳芯带式输送机,甚至会因输送带下滑造成机毁人亡的重大事故。(5)机头堆煤 机头堆煤是指带式输送机的卸载,将前一部输送机机尾和本部输送机机头埋没、甚至堵塞巷道的现象。1.2.2 故障的预防 依靠科技进步,生产出质优价廉、坚固耐用的输送机,就要开发新型高效的易损件如新型托辊、滚筒、皮带等以延长整机的使用寿命。 提高职工素质,抓好制度落实;及时地高质量地搞好检查维护;为带式输送机运行创造一个好环境,加强带式输送机运输管理。第二章滚筒的理论研究 第一节滚筒的受力分析滚筒是带式输送机的主要部件,滚筒的使用寿命严重地影响输送机的正常运转和生产,根据在输送机中的作用不同,滚筒分为传动滚筒与改向滚筒。传动滚筒与改向滚筒在工作状态下的受力情况不同,要求结构也不同。我们从滚筒的受力角度分析比较各类滚筒结构的使用情况。2.1受力分析2.1.1式输送机的受力分析带式输送机的传动原理可简化为普通带传动原理,传动带以一定的初拉力F0紧套在两个带轮上。由于F0的作用,使带与带轮之间产生正压力。传动带不工作时,带两边的拉力等于F0,如图2-1(a)所示,当传动带工作时,假设主动轮1以转速n1转动,带与带轮之间产生摩擦力Ff,而从动轮2在摩擦力Ff的作用下以转速n2转动,如图2-1(b),此时传动带两边的拉力发生相应变化,主动轮一边带被拉紧,其拉力由F0增加到F1,从动轮一边带被放松,拉力由F0减小到F2。整个接触面上的摩擦力(即有效圆周力),Ff=F1-F2。图2-1 带传动工作原理2.1.2带轮的受力分析 根据带传动的受力分析,作出工作状态下的带轮受力图,如图2-2所示。主动轮在主动力(矩)Fp作用下以转速n1转动,此时主动轮所受的力为传动带所受的张紧力作用于其上的压力f0,摩擦力Ff,以及主动力(矩)Fp,如图2-2(a),从动轮所受的力为传动带作用于其上的压力f0,摩擦力Ff。两轮受力情况相比,从动轮比主动轮少一个Fp。 图2-2带轮受力分析2.1.3带式输送机传动滚筒与改向滚筒的受力特点通过上述受力分析,认为带式输送机的传动滚筒相当于带传动中的主动轮,改向滚筒相当于带传动中的从动轮。传动滚筒比改向滚筒多受一个主动力(矩)。(1)常见滚筒结构的使用情况分析传动滚筒使用情况分析在生产实践中,我们曾接触各类结构的传动滚筒。图2-3(a)所示的滚筒结构简单、安装方便,但缺少轴向定位,使用效果差。图2-3(b)、2-3(c)所示的滚筒,结构基本相同,加工安装方便,但无轴向定位。中小型带式输送机大都采用这种类型的滚筒结构。图2-3(d)所示的滚筒,结构简单,加工及安装方便,强度高,焊接变形均匀,应力小,使用寿命长,效果最好。 图2-3传动滚筒结构1. 轴2.螺钉3.键4.卷筒5.螺母6.轮毂改向滚筒使用情况分析通常改向滚筒比传动滚筒受力小,在结构设计时可以比传动滚筒强度低。但有时由于输送机的张紧形式不同,输送带作用于改向滚筒上的压力很大。主强力带式输送机在使用过程中,由于该带式输送机在一改向滚筒处输送带张紧力大,作用于滚筒的压力大而使该滚筒压裂破坏,裂缝从一侧腹板焊接处沿轴向无规则裂至另一侧焊接腹板处。为此,采取了加强措施,即增加卷筒的钢板厚度,在卷筒内侧均匀布置了几条沿轴向方向的加强筋并沿圆周方向增加环状加强筋,如图2-4所示。 图2-4采取加强措施的滚筒由于增加了加强筋,使焊缝数量增加,从而使滚筒内部存在很大残余焊接应力,经过长时间使用损坏进一步加剧,因此必须采取相应的工艺保证措施,消除在焊接过程中产生的焊接应力,保证焊接滚筒质量。这一实例说明,在进行改向滚筒的结构设计时,要计算输送带在各滚筒处的张力,对受力较大的改向滚筒,要增强滚筒强度,采取相应的工艺措施,保证焊接质量,从而保证滚筒的质量和使用寿命。 第二节 滚筒结构的设计计算2.2.1 滚筒结构及载荷 滚筒按结构可分为焊接滚筒和铸焊滚筒2大类;按滚筒在带式输送机中的作用可分为驱动(主动)滚筒、非驱动(从动)滚筒2大类。大功率(360kW)驱动滚筒采用铸焊滚筒,其余均可采用焊接滚筒。焊接滚筒由筒体、幅板、轮彀、轴等组成;铸焊滚筒由底盘、中间筒体、轴等组成。作用在滚筒上的基本载荷是胶带张力,它使滚筒及其零件弯曲变形,是进行滚筒强度计算的重要依据。对驱动滚筒来说,所传递的扭矩也是一项主要载荷。2滚筒结构设计及计算方法2.1滚筒最小直径的确定 按照国际标准中的有关规定,滚筒直径根据胶带形式、强度、紧边和松边张力以及滚筒类型由下式确定: 式中 D滚筒直径,m(对于胶面滚筒指光筒直径)S1胶带紧边张力,kNS2胶带松边张力,kNB胶带宽度,m胶带包角,rad许用传递能力,km2(帆布胶带P= 20 kN/M2,人造纺材芯胶带P=35kN/m2,钢绳芯胶带P=55 kN/M2 )2.2滚筒轴直径的确定 滚筒轴受力见图2-5 图2-5 滚筒轴受力简图(1) 按疲劳强度(寿命)计算 (2)式中L轴承至轮毅(锁紧器)距离 L3滚筒体和轴采用锁紧器(胀套)联结方式时,为锁紧器工作长度,否则L3=0 P-1个轴承的载荷,P=(S1+S2)/2W抗弯截面模量,p1作用在轴上的力, P1=(S1-S2)/2Wn抗扭截面模量,Wn=d3/16一许用应力, 由式(3), (5),可求出2个滚筒轴直径,取其中转大值为设计值。2.3幅板厚度的确定 幅板厚度的计算式为 式(6)是焊接滚筒幅板等厚时,确定了转3后,根据材料力学及弹性力学的有关知识推导出来的。当滚筒是铸焊结构时,式(6)所确定的幅板厚度,可以看成是幅板中径截面厚度。为了确定转角3,必须首先确定轴和幅板的力矩分配系数x 式中M滚筒轴和幅板所承受的总弯矩, M=PL Mo滚筒幅板所承受的弯矩x一般在0.1一0.4内取值,对于焊接滚筒,直径小于1 000 mm,幅板为刚性时,X=0.3一0.4;对于铸焊滚筒,直径大于1 000,幅板为软性时,x =0.15一0.25. (7) 幅板厚度的确定,是一项比较复杂的工作,按式(6)求出幅板厚度后,还必须进行应力分析,才能最终确定。等厚幅板危险应力点在幅板内径上。对幅板来说,径向应力和圆周应力就是主应力(在极坐标下),可山下式得出当采用锁紧器连接时P就是锁紧器外环与轮彀间的压强,此时 求出轮彀外径后,还要进行强度校核,特别要校核轮彀孔的应力状况。2.5滚筒体厚度的确定滚筒体厚度的确定,主要问题在于胶带与滚筒体之间的压力分布很难确定。因此,一般认为,只要滚筒体厚度幅板厚度即可(特别是铸焊滚筒,底盘幅板在外圆处厚度等于短圆环厚度)。设计时亦可参照表1选用。 滚筒体厚度 mm2.6铸焊滚筒底盘与中间筒体焊缝位置的确定 根据下述原则和用实测经验数据归纳整理的经验公式来确定最佳位置。(1)距幅板一定距离,一定有一个最小(甚至为0)的临界应力的接缝。(2)在2幅板附近(应力最小甚至为0的地方),当底盘旋转一周时,应符合一个交变负荷循环,而离幅板较远处可达2个交变负荷循环。最佳位置与筒体平均半径Rt和筒体厚度有关,经验公式为 式中L底盘外端面至幅板中心的距离 第三节 带式输送机滚筒参数确定滚筒是钢绳芯带式输送机中主要部件,滚筒参数的确定对带式输送机至关重要。滚筒主要尺寸参数是宽度与直径;主要力学参数是最大张力与最大扭矩。2.3.1滚筒宽度滚筒宽度取决于带宽,它们之间的关系如表2所示。滚筒宽度大于输送带宽度的原因是考虑到输送带在滚筒上可以容许的跑偏。表2输送带与滚筒宽度的关系2.3.2滚筒直径滚筒直径都希望尽可能地采用最小的滚筒直径,然而为了选用小直径的滚筒,必须考虑如下因素:(1)输送带表面比压力如表面比压力很大,钢绳芯输送带表面就沿钢绳间距出现凹凸,由此造成钢丝绳周围橡胶蠕变和变形疲劳,使钢丝绳与橡胶的粘着力降低,而且会使覆盖胶局部磨损,故表面比压力不能太高。(2)输送带内钢丝绳所受弯曲应力要小输送带内钢丝绳在绕过滚筒时要经受反复弯曲,促使钢丝绳疲劳。为减少疲劳应使/150。(3)限制覆盖胶变形量在覆盖胶较厚时才考虑这点。为避免覆盖胶弯曲疲劳,要使其变形量小于60%,即 第四节 常见滚筒的失效形式和改造措施T75带式输送机具有整机性能好,运力较大,安装拆除方便快捷等特点,因此在矿山运输中得到了广泛应用。现有标准型号的T75带式输送机的主要部件之一的传动滚筒,因其结构不合理,事故率较高,严重地影响着输送机的正常运转。我们分析了传动滚筒的受力情况和滚筒结构上的缺陷,以便对传动滚筒的结构进行改造,降低传动滚筒的损坏事故。下面以T75带式输送机滚筒为例分析滚筒常见的失效形式2.4.1 传动滚筒受力分析带式输送机是由2台40(40)电动机分别拖动两滚筒,两滚筒与输送带通过摩擦传动来工作的,图2-6是两滚筒的受力情况。根据欧拉公式,两滚筒被拖动时,所需电机牵引力比值为: ,约等于2。虽然设计中充分考虑了功率分配不均的问题,但在实际运行中滚筒所需牵引力比滚筒要大一些,因此,滚筒的使用寿命比滚筒要低,滚筒事故率最高。 图2-6 T75输送机传动滚筒受力分析图解2.4.2传动滚筒结构分析传动滚筒结构分析T75带式输送机传动滚筒结构如图2-6所示,传动滚筒的主轴与滚筒的卷筒连接形式有3种,其中2种是可拆连接,即键联接和螺钉联接。另一种是不可拆连接焊接点,这种结构维修方便,装配复杂,主轴与滚筒的卷筒同轴度差,而此滚筒实际运行中常为螺钉组联接处。在滚筒设计中该处联接强度符合输送机正常运行使用要求,但由于煤矿井下自然条件恶劣,带式输送机运行过程中,滚筒在冲击和振动的变载下,螺钉组联接处螺纹副间和支承面间的摩擦阻力可能减小或瞬间消失,这种情况的多次反复,就会使滚筒螺钉组联接逐渐松动,虽然滚筒螺钉组均采取了设置弹簧垫圈的防松措施,但弹簧垫圈在冲击振动下工作性能不可靠,弹簧垫圈稍一失效,就会使螺钉组(尤其是减速机侧)受到大的径向剪切力和轴向拉力而断裂,因T75带式输送机的整体性好而无法进行外观检查,滚筒在减速机侧的螺钉组逐渐剪切断裂,该侧滚筒的卷筒与主轴脱落,造成输送机停运事故。这是滚筒损坏的主要原因。 图2-6 T75带式输送机传动滚筒结构图另外,从图2-5可以看出,滚筒在减速机侧是顺时针旋转的,在冲击和振动的变载下,长期运行螺钉会逆向返松,造成弹簧失效,逐渐脱落。其余的螺钉承受不了大的负荷而造成逐渐剪切拉断,该侧滚筒的卷筒与主轴脱落,这是滚筒损坏的主要原因。2.2.3传动滚筒结构改造在现场实践中, T75型带式输送机主传动滚筒的主要失效部位是6条24联接螺栓,在冲击力的作用下松动,辐板和轮毂螺栓联接孔产生间隙,最后螺栓变形切断,造成事故。 图2-7主传动滚筒原结构1 滚皮2 辐板3 轮毂4 轴5 联接螺栓如图2-7所示,辐板340圆上的6条联接螺栓的旋合深度只有25,而24螺纹的螺距是3,只有8牙螺纹,旋合长度太短,在冲击力作用下,处于悬臂状态的螺栓稳定性差,易松动;辐板和轮毂在340圆上均布设置2个锥度稳钉,在冲击力的作用下,锥度稳钉也易松动或退出失效。联接结构的改进(1)如图2-8所示,是改进后T75型带式输送机主传动滚筒的结构,它是在主传动滚筒原结构不变的情况下,只是在辐板联接螺栓位置加厚25,增加了24螺栓的旋合长度,普通24螺纹旋合长度的标准值应取36以上。螺栓旋合长度的增加,增强了螺纹联接在悬臂状态下的稳定性,增强了螺栓的防松动能力。 图 2-8 改进后主传动滚筒的结构(2)如图2-9所示,是改进后辐板和轮毂联接的2个螺纹稳钉。它的加工工艺路线是:辐板和轮毂用2490的螺栓联接起来后,在340圆上均布加工2个24螺纹联接稳钉螺孔,然后用2465螺栓将辐板和轮毂稳在一起,稳钉不会退出。 图2-9改进后辐板与轴毂联接结构 1 滚筒皮2 24稳钉3 辐板4 轮毂 第三章 新型免胀套、免键联接等强度滚筒的特点从以上分析和常见滚筒的失效形式和改造措施来看,绝大部分厂家在遇到问题时仅仅对滚筒的连接部分进行改造,这样一来,对滚筒的整体质量改进有限,不能大幅度地提高滚筒的质量和使用寿命。基于生产实践的需求,我们开发了新型免胀套、免键联接等强度滚筒以解决使用寿命短、易损坏的缺点。第一节 新型滚筒的特点我国常用的DT75型系列和DTII型系列带式输送机的滚筒,其结构都是将滚筒与接盘选用过度配合加键联接安装或采用胀套进行联接。实践中存在如下问题:(1)采用键联接时,通常要对滚筒轴进行键槽加工,必然破坏滚筒轴的整体强度,是滚筒的使用寿命缩短。采用胀套联接增加了整个滚筒的成本,另外在安装时,也需要很高技术要求,如果稍有差错就会酿成大祸。针对上述情况我们将滚筒结构进行了改进设计。 图3-1主传动滚筒原结构 1 滚皮2 辐板3 轮毂4 轴5 联接螺栓现在有些厂家生产的传动滚筒还采用在筒体上的辐板与轴体上的轮毂通过46个的螺栓联接而成的。接盘轮毂与滚筒轴之间的联接为胀套联接,通过轴向相对滑动使胀套径向胀大,把接盘与轴联接为一体。这种形式常出现问题,螺栓联接属于间隙配合,在滚筒长期运行过程中,会由于反复应力的作用而松动,松动后传动轴与筒体之间扭矩主要靠螺栓承担,使螺栓受到的剪切力大大增加,从而导致螺栓损坏。我们对滚筒结构进行了改造,改造后的传动滚筒结构如图3-2所示, 滚筒轮彀与辐板采用铸钢件,为一体结构,。传动滚筒取消了强度较低的螺钉组连接,使主轴与传动滚筒的卷筒由3处联接改为2处连接,该结构传动滚筒经实际运行检测抗冲击和振动的变载能力明显加强,主轴与滚筒的卷筒同轴度较好,并且在保证主轴设计强度不变的情况下,改变了主轴局部尺寸, 轮毂与滚筒轴的配合,采用日本NC公司的专用工艺,采用轮彀内孔定位(过盈配合),确保滚筒的安全性。该传动滚筒结构简单,成本低,加工、安装及损坏维修极为方便,使用寿命远远高于原结构的传动滚筒。 图3-2带式输送机传动滚筒结构图(改造后)传统刚性构造的滚筒,外直径比较小,而且外筒和镜板的钢板、设计厚度都很厚。这种结构,在外筒与镜板的焊接处,镜板与套的界面等断面形状和材料厚度有变化的部位,应力极容易集中。在这些应力集中部位,很容易发生龟裂,整体强度低。柔性构造的滚筒,外直径大,而且外筒、镜板的厚度适中。柔性构造的滚筒允许外筒和镜板具有适当的挠度,使这些部件在容许的范围内分担部分应力,避免应力集中到外筒与镜板的焊接处、镜板与套的界面等特定位置,实现均匀的应力分布,增强整体强度。这种理论与超高层大楼必须采用柔性构造的理论相同第二节滚筒焊接工艺的改进3.2.1滚筒结构分析滚筒由轴、筒皮及两个接盘组成,接盘是铸钢件,筒皮由钢板卷制而成。其结构及材质如图3-2、表3-1所示。 图3-2滚筒结构示意1-滚筒轴;2圆筒;3焊缝;4接盘表3-1滚筒各组成部分材质 轴与接盘采用过盈配合联接,接盘与筒皮采用二氧化碳气体保护焊接,驱动力传递给滚筒轴,轴带动滚筒整体转动,从而驱动胶带运行。接盘与筒体之间的焊接是制造滚筒的关键工艺,以前国内的滚筒常在接盘与圆筒的焊缝处破坏。按设计要求,焊缝质量必须达到1152-81超声波探伤级标准。接盘和圆筒的焊接坡口如图3-2、图3-3所示。 图3-2焊接坡口(对接)图3-3焊接坡口(搭接) 1接盘;2圆筒 1接盘;2圆筒结构是对接,如果仍用埋弧焊打底焊,就会产生烧穿现象。因此采用图3-3对接接头关键是保证焊缝根部既要熔透,又不能烧穿。另外如图3-1所示滚筒轴的中段粗,轴和圆筒及接盘必须同时装配,也就是在焊接前必须将轴穿入接盘及圆筒。这样在焊接时,焊缝内侧就无法加焊接药垫施焊,只能在外侧单面焊。另外,在设计上不允许在焊缝内侧加垫板,只有在焊缝内侧不加垫板的情况下,采用单面焊双面成形的方法焊接,并达到探伤标准。如出现焊缝根部未熔透或烧穿缺陷,返修相当困难,只能一次焊成合格。3.2.2 焊接工艺的确定(1)焊接方法。首先对焊接部位加热,并采用2和混合气体保护焊的方式进行焊接,混合气体保护焊能克服2气体保护焊的缺点,能保证焊接质量。焊接时,将滚筒放在滚轮架上转动,转速可以控制,保证焊缝根部能熔透又不出现焊穿等缺陷。现在可以利用专用设备实现焊接自动化。(2)焊接材料。气体保护焊材料:焊丝082,直径1 2,保护气体25%2+75%。(3)焊前准备。清除坡口和坡口两侧50范围内及焊丝上的水、锈、油污等杂质。焊剂431须经250烘干2后再使用。 (4)滚筒装配和坡口尺寸。滚筒装配时轴和圆筒及接盘应同时装配,先将一个接盘装在轴上,然后将轴穿入圆筒,接盘与圆筒对正后用联接板定位焊,再将另一接盘装在轴的另一端以同样主法固定圆筒和另一接盘,;坡口尺寸:坡口尺寸的关键是间隙和钝边的大小,若间隙小、钝边大,焊接时不易熔透,反之又容易出现烧穿现象。(5)焊接工艺参数。焊缝采用气体保护焊一次焊接成形,采用逆向焊接效果极佳。(6)焊后回火。由于滚筒轴已经调质处理,如滚筒整体回火会降低轴的性能,只能对焊缝局部回火处理。采用了履带式远红外加热器对焊缝回火处理,消除焊接残余应力,即将加热器包在焊缝上,再盖上保温棉。回火曲线如图3-4所示。 图3-4回火曲线焊缝回火24以后,按设计标准对焊缝探伤检验,焊缝质量均达到设计要求。 第三节密封结构设计滚筒在工作面端头,由于受采压的影响,围岩变形、顶板破碎、淋水及底板凹凸不平等,条件非常恶劣,特别是淋水、煤泥积水和浮煤等污物对滚筒轴承浸渍研磨非常严重。根据条件不同,使用时间最短的约一个月损坏,致使停机更换。同时更换一次滚筒还需对输送带重新进行牵力调整、张力调整和运行调偏的工作。所以滚筒的损坏不单是本身的问题,来会影响到输送机的安全运行,影响到工作面的连续出煤,降低采掘系统的开机率。现行带式输送机向滚筒的轴承密封均采用旋转轴唇型密封,习惯称为骨架油封, 图3-5为现代弹性体径向唇型密封结构,柔性环状隔膜的一端为密封唇口,另一瑞与金属骨架固联。经实验证明,由于,接触压力分布不对称,最大接触应力靠近侧,轴旋转后在密封界面产生磨擦剪力,由此导致弹性体的表面发生切向变形,将导致轴承损坏在后来进行的密封设计中,又增加了一组骨架油封,采用背靠背组合安装,见图3-6,即外侧的密封圈角对污染端,内侧的密封圈角对轴承端,该设计对于仍存在的磨损泄露问题仍未解决。经运行试验分析,首先是轴的表面粗糙度问题,实验表明:合适的轴表面粗糙度范围为=0.20.6,而实际上这个指标在生产中达不到,一般经车床精车后的表面粗糙度一般为1 6,圆周表面过高的微突体在轴旋转后, 产生较高的相对滑动摩擦力,由于对偶表面存在较高的硬度差,轴表面过高的微突体图3-5弹性体唇形密封的构成及其唇部结构对密封圈唇口起了“犁削”作用,不断的将材料从表面去除,这种两体磨料损也称为低应力磨损的破坏,加大了轴与唇口的间隙,加速了煤水渗透。然后煤泥水中的煤和矸石微粒,在随水的渗透浸渍到了密封圈唇口,并在唇口聚积,随着旋转时间的继续,煤和矸石微粒加入到两个相对滑动的表面,称为高应力磨损的破坏,间隙越来越大,浸渍泥沙越来越多,最后造成轴承的锈蚀与研磨破坏,被迫更换滚筒,影响到设备的安全无损运行。 图3-6组合油封3.3.1密封方式选择与密封机理分析经过对多种动密封结构形式的分析研究,决定采用比较传统而又价格低廉的软填料密封设计。结构见图3-7,该型密封设计是比较传统的技术,但由于加工容易、价格低廉、经过对多种动密封结构形式的分析研究,决定采用比较传统而又价格低廉的软填料密封设计。在未接触的凹部形成小油槽,有较厚的油膜,当轴与填料有相对运动时,接触部位与不接触部位组成一道不规则的迷宫,起阻止污渍侵蚀的作用,此作用称为迷宫效应.1填料;2转轴;3填料函;4压盖;5液封环图3-7填料密封和基本结构根据带式输送机改向滚筒旋转线速度较低,流体污物压力不大,运行温度不高而侵渍污物侵蚀磨损比较严重的特点,决定选用软填料品种中的聚四氟乙衡侵渍填料(),软填料由纯聚四氟乙烯塑料加工成纤维再经编织而成,它除了具备密封件所具有的良好性能外,还能与特种润滑剂相配合,避免渗透泄露、污水侵蚀、耐磨损、而且还可以耐一切化学品的侵蚀。缺点是对高温(200)和高线速度(8/)比较敏感,但是带式输送机改向滚筒则不会出现上述现象,所以不需考虑问题的后果。第四节常见滚筒轴的失效及更新设计在我们过去生产带式输送机滚筒轴由于其轴径粗大,造成调质后心部的机械性能较低,再加上中轴台阶过渡为尖角,且表面粗糙度低,结果使该轴在使用时出现断裂现象。在经过认真的分析后认为:轴工作时表面承受交变的弯曲应力和扭转应力,且受到一定的冲击力作用,所以轴表面工作应力最大。尖角的出现造成了应力的特别集中,在长期交变应力作用下,尖角过渡区就逐渐形成了微观裂纹,应力集中又使裂纹逐渐扩展,由微观变为宏观,继而使轴截面严重削弱,最后发生突然脆断,即产生了疲劳破坏。对该轴宏观断口的特征观察,在轴表面有许多裂纹源同时向中心扩展,裂纹长度为45。而最后瞬断区的面积较大,证明轴是在较大的应力下破断的。通过金相显微镜下观察的滚筒轴表面及心部组织均为细粒状珠光体加网状铁素体,晶粒度按2777标准评为6级,这说明滚筒轴经过调质处理后内部组织仅为正火处理的组织,调质处理对45钢,140的
