Z形件弯曲冲压模具设计【全套6张CAD图纸+说明书】

Z形件弯曲冲压模具设计
9页 2200字数+说明书+6张CAD图纸【详情如下】

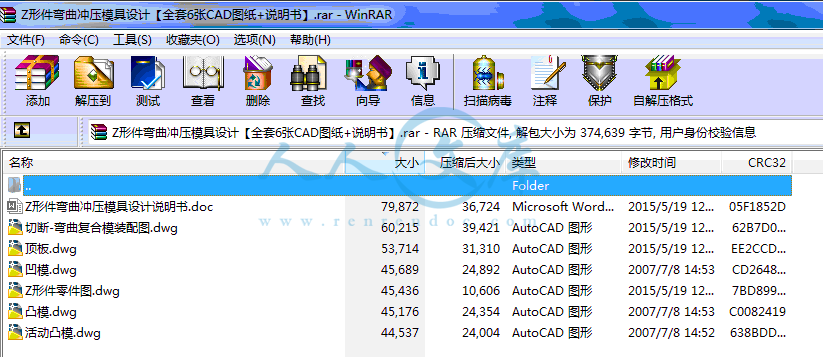

Z形件弯曲冲压模具设计说明书.doc
Z形件零件图.dwg

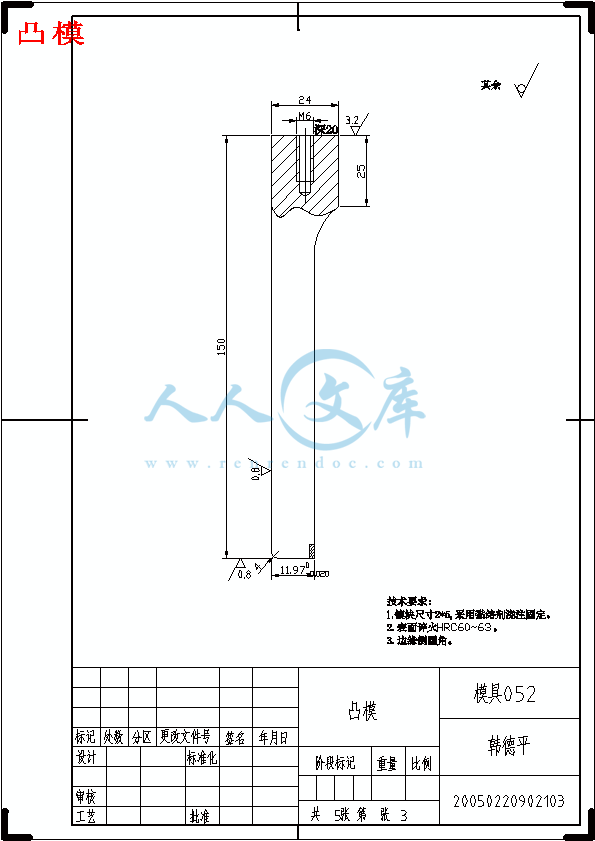

凸模.dwg

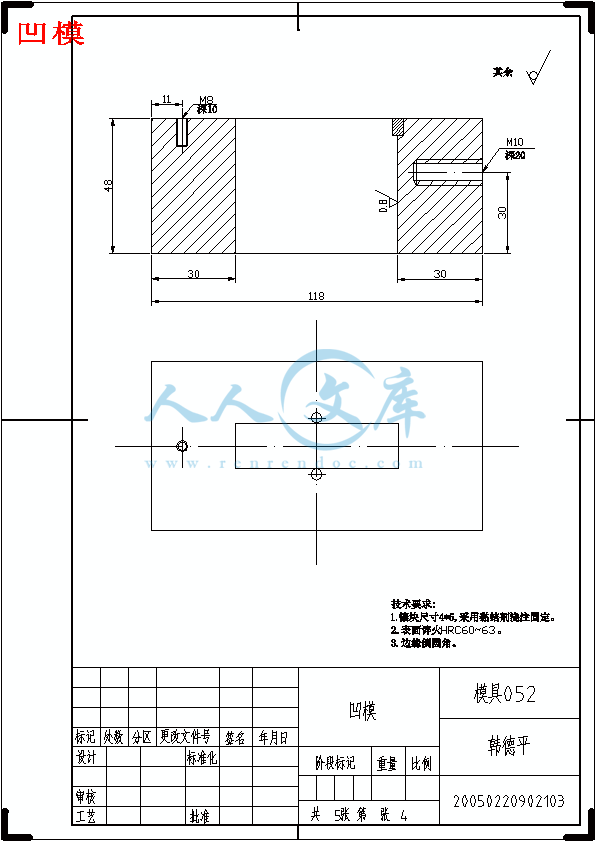

凹模.dwg
切断-弯曲复合模装配图.dwg
活动凸模.dwg
顶板.dwg

目录
冲压模具课程设计说明书 1
任务书 2
1冲压件工艺分析 2
2冲压方案的确定 3
2.1主要设计计算 3
2.2模具的总体设计 4
2.3主要零部件设计 4
3模具总装图 7
4冲压设备的选定 8
5模具的装配 9
6参考文献 9
任务书
零件简图:如右图所示
生产批量:大批量
材料:Q235
材料厚度:1.5mm
1冲压件工艺析
该工件只有切断和弯曲两个工序,材料Q235钢为软材料,在弯曲时应有一定的凸凹模间隙.工件的尺寸全部为自由公差,可看作IT14级,尺寸精度较低,普通弯曲就能满足要求.
2冲压方案的确定
该工件包括切断和弯曲两个工序,可以有以下几种方案:
方案一:先切断,后弯曲.采用单工序模生产;
方案二:切断___弯曲复合冲压.采用复合模生产;
  方案一模具结构简单,但需要两道工序两副模具,生产效率低,难以满足该工件大批量生产要求;方案二需一副模具,生产效率高,尽管模具结构较方案一复杂,但由于零件几何形状简单,模具制造并不困难.通过对上述方案的分析比较,该工件的冲压生产采用方案二为佳.
4冲压设备的选定
通过校核，选择开式固定台压力机JH21-25能满足要求。其主要参数如下：
标称压力：250KN
标称行程：2.8mm
滑块行程：80mm
行程次数：100次/min
最大闭合高度：250mm
封闭高度调节：50mm
滑块中心到机身距离：210mm
工作台尺寸（前后×左右）：440mm×700mm
工作台孔尺寸：150mm
模柄孔尺寸：40mm×65mm
电动机功率：2.2kw
5模具的装配
本模具的装配先凸，凹模为基准件，先装上模，再装下模。装配应保证间隙均匀。然后装机试冲，并根据试冲结果做相应的调整。
6参考文献
1. 陈锡栋，周小玉主编的《实用模具技术手册》。北京：机械工业出版社，2001。
2. 涂光祺主编的《冲模设计》，北京：机械工业出版社，2002。
3. 冯柄尧主编《模具设计与制造简明手册》，上海：科学技术出版社，1998。
4. 郑家贤主编《冲压工艺与模具设计》，北京：机械工业出版社，2005
5. 翁其金主编《冲压工艺与冲模设计》，北京：机械工业出版社，2003
6. 王晓青主编《机械制图》，武汉：湖北科技出版社，2004。
7. 黄新明主编《调心滚子轴承保持器落料成型复合模的设计》，重庆：金属成型工艺出版社，2004（2）。
8. 熊南峰、石其年，冷冲模具设计.科学出版社，2005年8月版；
9. 王孝培， 冲压手册机械工业出版社，2000年9月第二版。
10.丁松聚，冷冲模设计，机械工业出版社，2001年9月版：
11.夏巨湛、李志刚、黄远东、李骏带模具设计大典，中国机械工程学会，2003年5月；
12.涂光祺，冲模技术，机械工业出版社，2002年10月版：
13.王新华，冲模设计与制造实用计算手册，机械工业出版社，2003年2月版；
涂光祺，冲模技术，机械工业出版社，2002年10月版；
