Φ1200熟料圆锥式破碎机设计【全套19张CAD图纸+毕业论文】

Φ1200熟料圆锥式破碎机设计
28页 11000字数+说明书+任务书+19张CAD图纸【详情如下】

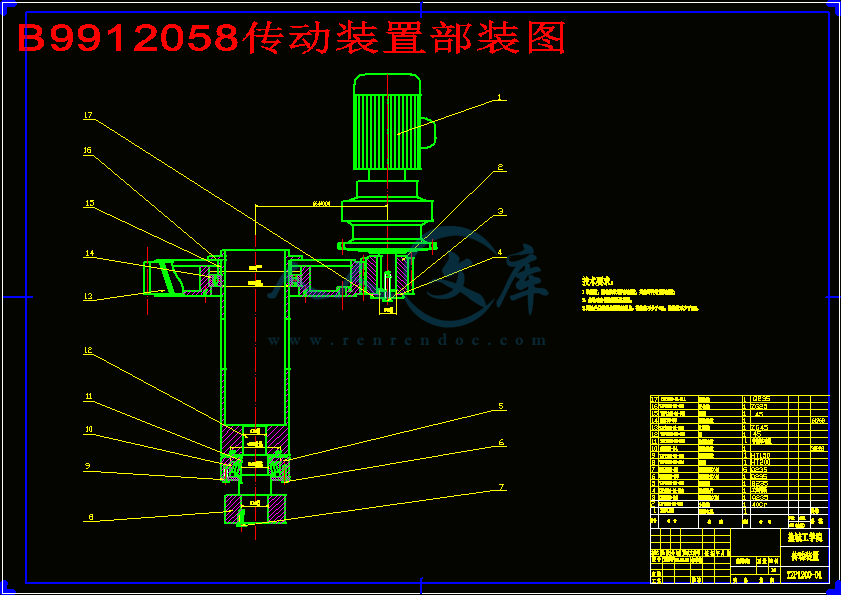

B9912058传动装置部装图.dwg
B9912058减速电机.dwg

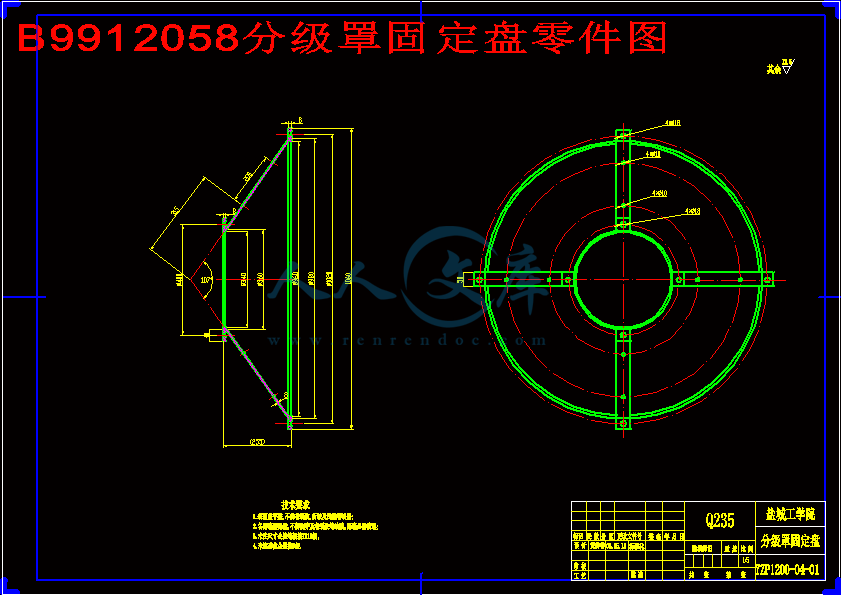

B9912058分级罩固定盘零件图.dwg

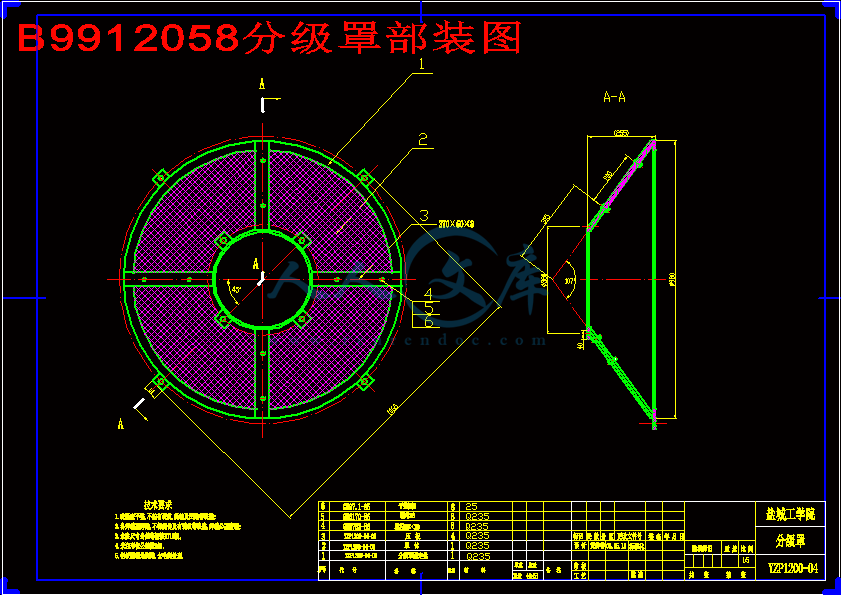

B9912058分级罩部装图.dwg
B9912058动颚板零件图.dwg
B9912058回转筒零件图.dwg
B9912058垫片零件图.dwg
B9912058大齿轮零件图.dwg

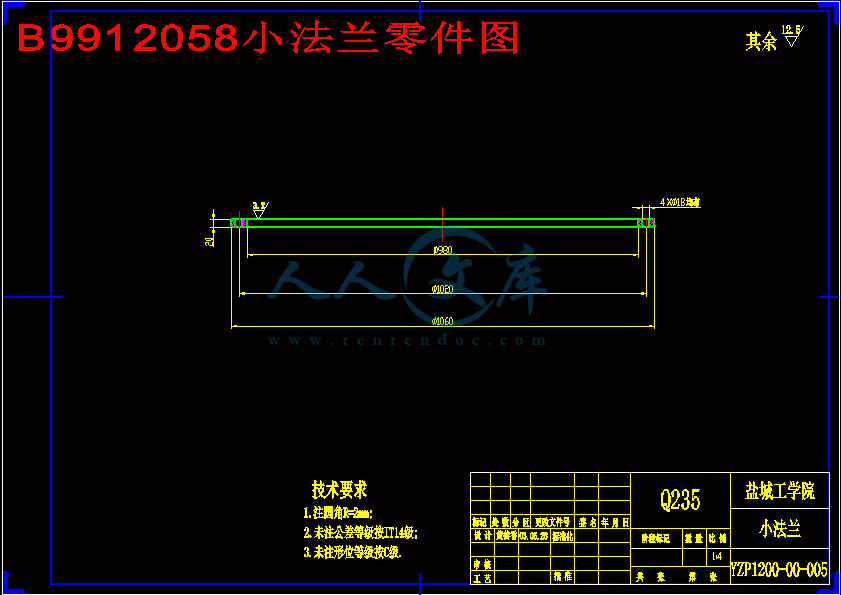

B9912058小法兰零件图.dwg
B9912058小齿轮零件图.dwg
B9912058摘  要.doc
B9912058毡圈油封零件图.dwg
B9912058熟料圆锥式破碎机装配图.dwg

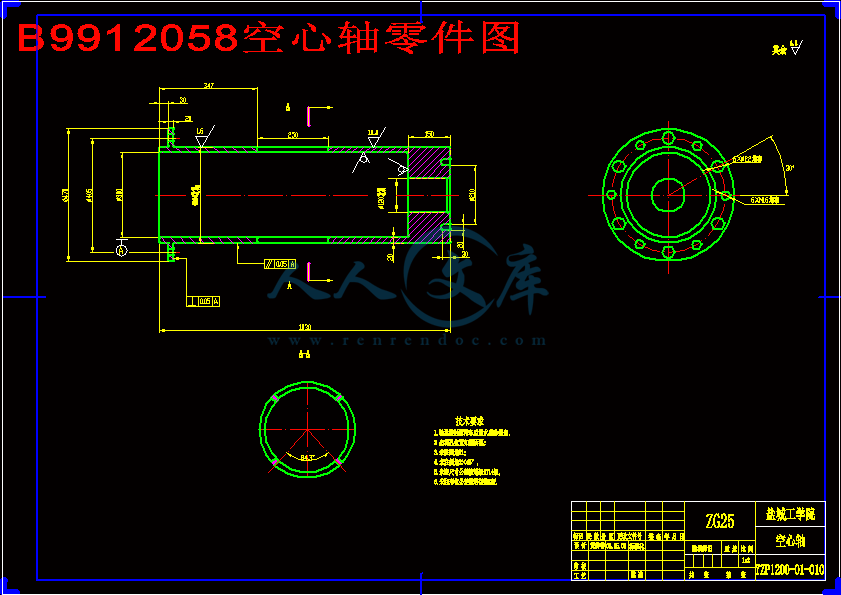

B9912058空心轴零件图 .dwg
B9912058设计任务书.doc
B9912058设计任务书封面.doc
B9912058设计说明书封面.doc
B9912058设计说明书目录.doc
B9912058轴套零件图.dwg

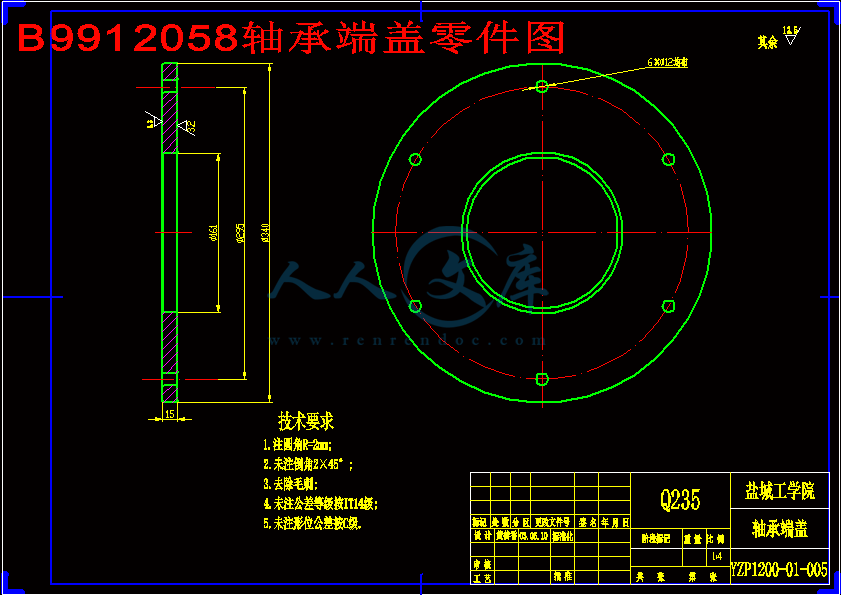

B9912058轴承端盖零件图.dwg
B9912058轴零件图.dwg
B9912058齿轮盖零件图.dwg

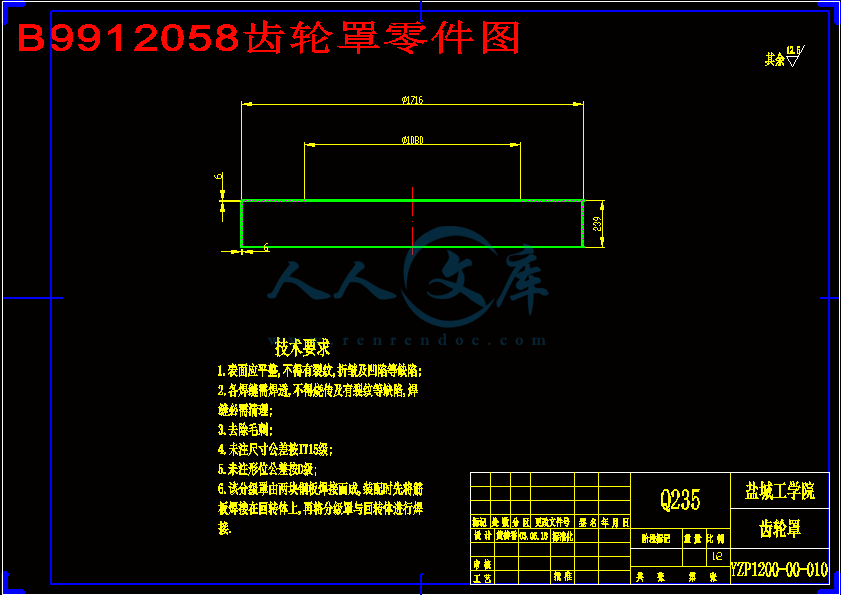

B9912058齿轮罩零件图.dwg
B991205轴承座零件图.dwg
Φ1200熟料圆锥式破碎机设计论文.doc

摘  要
本文介绍了熟料圆锥式破碎机,该破碎机采用超慢速剪切细碎原理。具有细碎效率高、功耗极低、无扬尘、几乎无振动。使用寿命延长5～7倍，易损配件费用底，结构简单，操作容易，维修极为方便。它主要由电动机、机架、外筒体、分级罩、回转筒、空心轴、大齿轮、小齿轮 、动颚板和静颚板组成。工作时,起动减速电机,减速电机轴端的小齿轮带动大齿轮转动,从而使回转筒下端的定动颚板之间形成一个动态的 V形圆环破碎腔,物料有进料筒落下,细粉及细颗粒通过筛板分离落入回转筒下部至漏斗排除,粗颗粒由锥形筛板均匀地撒入V形破碎腔内受定动颚板剪磨,由大颗粒变成小颗粒或粉末而落至漏斗入口,从漏斗出口排出.该破碎机广泛应用于金属、非金属矿、冶金、材料、化工、磨料和建材等行业的物料破碎领域.
关键词：圆锥式破碎机  超慢速剪切   熟料细碎
Abstract
This text has introduced the taper type breaker of grog , this breaker is adopted and shears the principle in small, broken bits ultra and slowly rapidly. Have in small, broken bits efficiency high, consumption extremely low, have and raise dust, for vibration. Service life lengthens 5-7 times, apt to decrease the expenses bottom of the fittings, the structure is simple, It is easy to operate, it is extremely convenient to maintain. Mainly by motor, framework, other tube body, put on, turn tube, empty mandrel, big gear wheel, pinion, move it jaw board and quiet jaw board make up round in grades. While working, start and moderate the electrical machinery, the pinion which moderates the axle end of the electrical machinery drives the big gear wheel to rotate, Make and turn to move jaw board form first dynamic V round ring broken definitely tubes of underpart round, Supplies have charge-in tube drop, detailed powder and through sift detailed particle board separate and fall into and turn, Thick particle sift by toper board spread and enter V broken move jaw board cut and rubed definitely even, Turns from big particle into a tiny particle or the powder and falls, discharge from the funnel export . This breaker is applied to the supplies broken field in metal, nonmetal ore, metallurgy, material, chemical industry, abrasive and building materials, etc. extensively.
Keywords: cone crusher    Shear ultra and slowly rapidly   The grog is in small, broken bits
目 录
0 引言……………………………………………………………………..……  1
1 圆锥式破碎机的总体设计……………………………………….………….  1
1.1 机器设计的要求……………………………………………………………  1
1.2 圆锥式破碎机的工作原理…………………………………………………  2
1.3 圆锥式破碎机的设计构思…………………………………………………  2
1.4 圆锥式破碎机的使用和效果………………………………………………  4
2 圆锥式破碎机零部件的设计和计算………………………………………   6
2.1 齿轮的的设计和计算………………………………………………………  6
2.2 滚动轴承的设计和计算……………………………………………………  12
2.3 螺栓组的设计计算………...……………………………………….………  16
2.4 鄂板的设计计算 ………………………………….……………………    17
4结论……………………………………………………………………...……   20
5致谢…………………………………………………………………………..  21
6参考文献……………………………………………………………………..  22
7附件清单……………………………………………………………………..  23
1 圆锥式破碎机的总体设计
1.1 机器设计的要求
机器的种类虽然很多，但设计时的基本要求往往是共同的，根据对现有机器的分析，现代机器的设计应满足下列三大要求：
一、经济性要求
机器的经济性必须体现并贯穿在其设计、制造和使用的全过程中。体现在设计阶段是指应用先进的设计方法，将三钟传动（机械、电子、液压）有机地匹配，各得其所。此外尽量采用标准件、通用件和使用产品系列化而缩短设计周期；体现在制造过程中是指使用无切削加工等各种新的制造工艺技术，提高工效、缩短制造周期等；体现在使用方面是指消耗（水、电、油及辅助材料等）少、管理和维修费用低等。
二、社会要求
机器应有好的社会效果，表现为；应满足人机工程学的要求，如操作方便、省力、舒适劳动强度低、维修简捷等；应符合安全运行要求，如设置可靠的安全防护装置，设置能排除误操作的连锁装置，采用安全联轴器和离合器，配备各类预警信号装置等；应满足工艺美术要求，如造型精巧、线形流畅、形体简练、色彩明快等；应符合环保要求，如控制噪声、有效地排除废气、废液等，以免造成环境污染
某厂设计能力为10万t，机立窑为Φ3m×11m，闭路磨机为Φ2.2m×7.5m。近10年来，该厂曾使用过3种水泥熟料破碎机。1996年前用的是250mm×1000mm的细颚式破碎机，1996年9月曾经试用过800型的高效柱磨机，1997年底又购置了600mm×800mm的锤式破碎机。根据该厂使用情况及考察情况分析：由于水泥熟料自身的高强度、强磨蚀性，在粉碎过程中对锤头、板锤、反击板及挤压辊产生剧烈的磨损，而致使耐磨件使用寿命短。在考察中了解到由长沙江背水泥熟料细碎机械厂研制的细碎机有它独特性能：①转速超慢，几乎无振动；②功耗费用极低；③粒度长期稳定；④维修配件方便。
1.2 圆锥式破碎机的工作原理
??? 该熟料细碎机的结构如图1所示。
图1? 圆锥式熟料细碎机结构示意图
    该圆锥式破碎机,在上盖板上固定安装一减速电机,减速电机与小齿轮相连,然后通过小齿轮带动大齿轮转动,大齿轮与回转筒相连.物料由进料装置进入空心轴,当物料填满轴上端部分时,顺着分级罩向下滑动,符合尺寸要求的小块物料则通过分级罩上篦板孔,大块物料进入定动颚板之间的破碎腔,进行破碎. 由大颗粒变成小颗粒或粉末而垂直落入漏斗入口,从漏斗出口排出。
1.3 圆锥式破碎机的设计构思
1.3.1 锤头线速度的确定
　　在2台不同转速的CXP900×600细碎机上安装同样形状，同样材质的锤头，对比试验锤头的线速度与锤头的使用寿命之间的关系。当转速960r/min时，锤头线速度45m/s，破碎立窑熟料1副锤头寿命在3500～4000t，出料粒度<5mm，锤头纯磨耗约8g/t。当转速610r/min时，锤头线速度28.8m/s，破碎立窑熟料1副锤头寿命在6500～7500t，出料粒度<8mm，锤头纯磨耗约4g/t。上述结果表明：锤头线速度愈高，磨损就愈大。我们遵循这个规律，设计细碎机的工作线速度为0.45m/s左右，转速定结论
对立轴破和反击破而言，由于没有粒度控制装置，大块料较多。对卧式破而言，虽有篦板，出料粒度容易控制，但锤头的磨损形式极不合理。对于超高速离心冲击破碎原理的破碎机，在使用中因磨损不均匀很难得到平衡，导致振动极大，功耗高。以上几种破碎机都因为转速高，物料重复破碎摩擦多，所以即使耐磨机件材质硬，也磨损很快，机件易损。采用钢棒滚压破碎原理的破碎机，振动大，致使机件易损，进料稍多一点就导致饱仓，失去破碎功能而恶性循环，检修极为不便。熟料挤压机属强制硬挤压，挤压辊易磨损，设备故障多，功耗大。
采用熟料圆锥式破碎机，克服了以上各种破碎机的弱点，打破常规设计，达到了无重复破碎，提高有效功率，减少了物料摩擦功率，由此单位电耗极低。
经分析，熟料圆锥式熟料细碎机比离线速度细碎机的出料粒度粉末状少，但易损件的使用寿命要长7倍，出机最大粒度有10mm到磨损后调整前的15mm，一般为三个月。调整更换次数少、使用寿命长、粒度分布窄、稳定性高。
建议水泥厂家选择水泥熟料细碎机时，应考虑如下几点原则：
1）锤头工作线速度漫，耐用，运转率高；
2）出机物料粒度分布窄而稳定，有利于磨机球段优化级配；
3）耗电低，配件费用低；
4）结构设计合理，加工制作精细；
5）配件维修方便；
6）避免金属物误入机内，需安装除铁 器及金属探测仪。
致谢
短暂而充实的三个月的毕业设计结束了. 在此之际，我首先要感谢六老师，他治学严谨，学识渊博，品德高尚，平易近人，在我学习期间不仅传授了做学问的秘诀，还传授了做人的准则。这些都将使我终生受益。无论是在理论学习阶段，还是在论文的选题、资料查询、开题、研究和撰写的每一个环节，无不得到刘老师的悉心指导和帮助。我愿借此机会向刘老师表示衷心的感谢！
同时，还要感谢机械工程系的领导和老师们，以及计算机机房的老师们，在我们毕业设计期间，尽可能多地提供便利的条件和资源，以及无微不至的关心和帮助，使得我能顺利地完成毕业设计。还要感谢我的同学们，陪我走过了这最后的日子。
另外，还要一并感谢鹏飞集团和苏中建材设备总厂，他们不但接待了我们到厂里进行毕业设计 ，还给我们生活和学习上提高帮助。让我们真正与企业进行了一次亲密接触，为我们将来工作提供了宝贵的经验。
参考文献
1、江旭昌.管磨机.中国建材工业出版社.
2、王仲春.水泥工业粉磨工艺技术.中国建材工业出版社
3、许林发.建筑材料机械设计(上).武汉工业大学
4、叶大森.粉碎与制成.中国建筑工业出版社
5、朱昆泉.建材机械工程手册.武汉工业大学出版社
6、陈勤够,陈畅.超慢速水泥熟料细碎机的应用.水泥,2002 (3):35-36
7、陈大年.超慢速水泥熟料细碎机的设计构思解析.水泥,2002 (11):35-36
一、设计（论文）内容
1、设计课题：
Φ1200熟料圆锥式破碎机
2、课题来源：
   课题来自江苏鹏飞集团建材设备厂
二、设计（论文）依据
1、最大进料尺寸140mm；平均进料粒度5mm。
2、台时产量22-32t/h。
3、电动机功率15kw;系统总电耗<26kwt/h。
4、磨损后最大出机物料12-15mm且<20%。
5、易损件使用寿命>200d;易损件消耗0.085元/t（小于）。
6、一副剪板碎料11万吨；一副剪板价格0.8万元（小于）。
7、设备运转率>95%。
三、技术要求
达到国内同类先进水平（技术性、经济性指标）
1、做得出来，装得上去，拆得下来，修的起来。
2、运转正常。
3、综合经济性良好。
4、适合中小型企业生产、管理水平。
四.毕业设计（论文）物化成果的具体内容及要求
(具体内容参照机械工程系毕业设计<论文>大纲及实施细则的有关要求填写)
1、总装图1张。
2、传动部装图及相关零件图若干张。
3、设计的工程图样折合成图幅为A0应不少于4张。
