带式运输机电动滚筒的设计【F=2500,V=2,D=500】

说明书 44页 11000字数+任务书+10张CAD图纸

任务书.doc

低速轴零件图.dwg

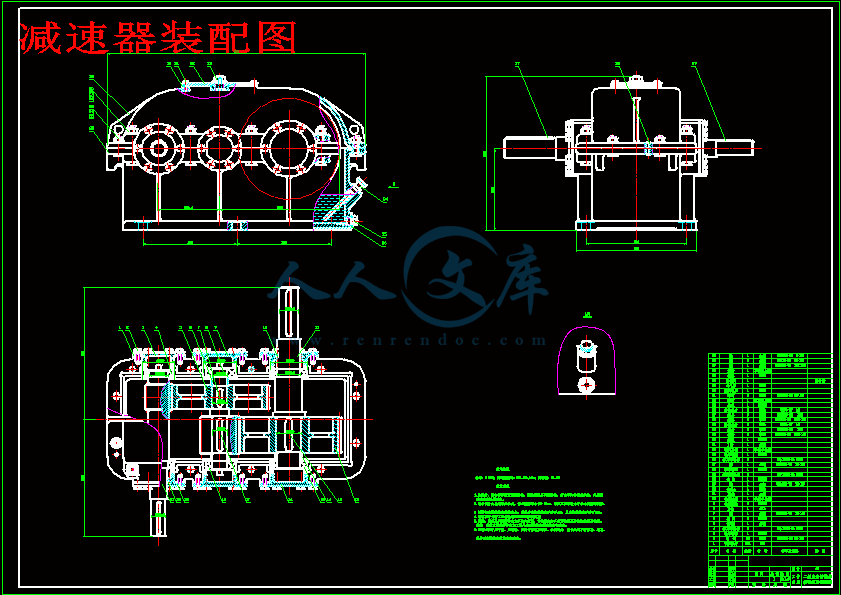

减速器装配图.dwg

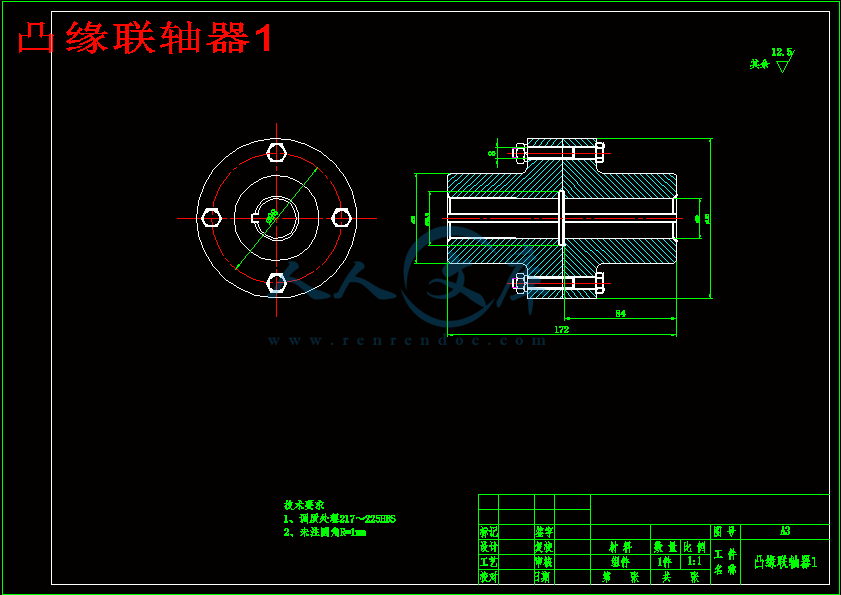

凸缘联轴器1.dwg

凸缘联轴器2.dwg

带式输送机总装图.dwg

带式运输机电动滚筒的设计说明书.doc

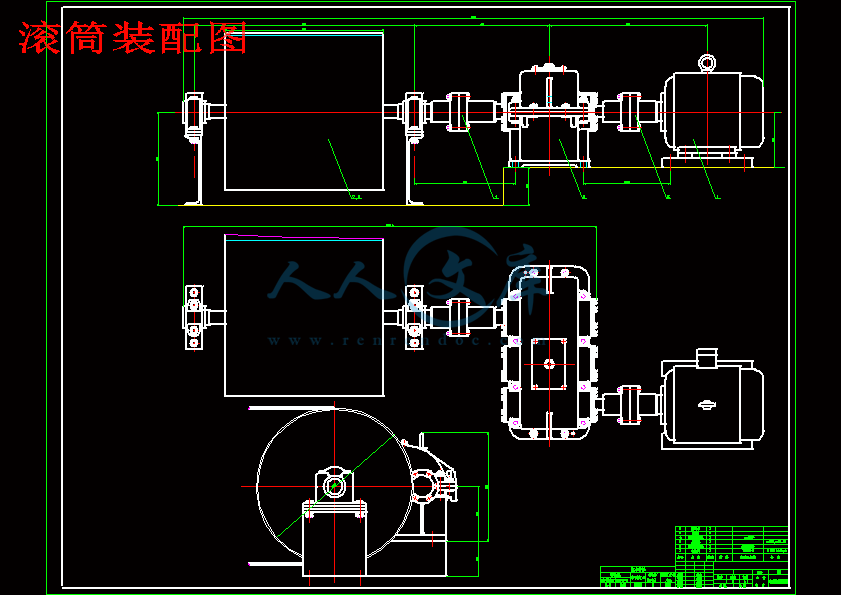

滚筒装配图.dwg

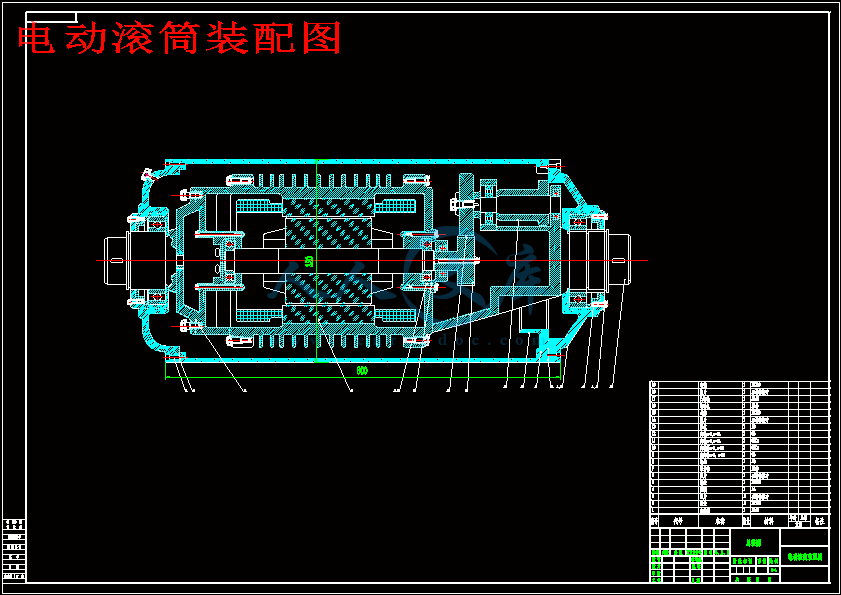

电动滚筒装配图.dwg

示意图 (1).dwg

示意图 (2).dwg

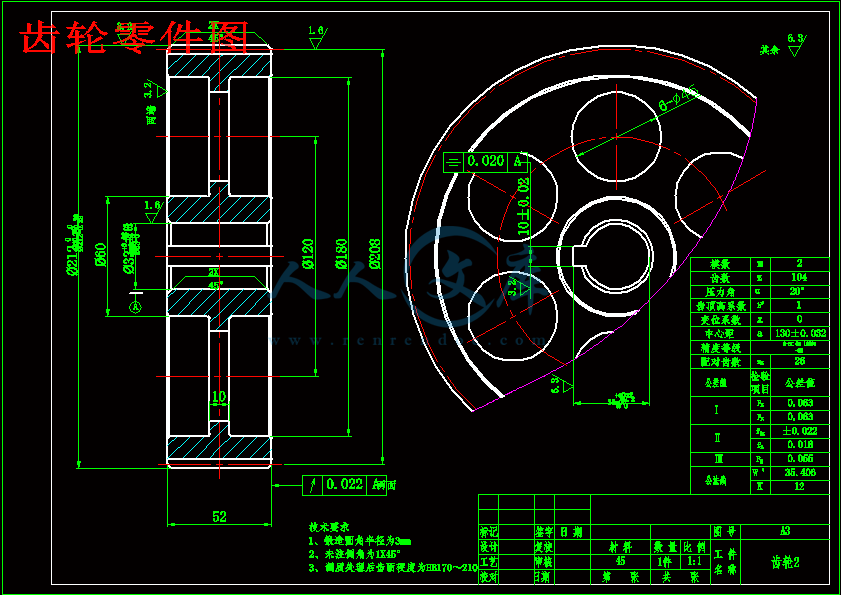

齿轮零件图.dwg

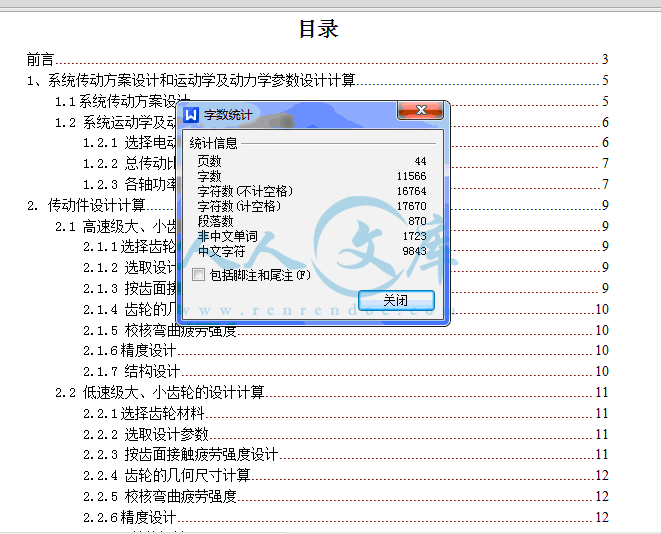

目录

前言3

1、系统传动方案设计和运动学及动力学参数设计计算5

1.1系统传动方案设计5

1.2 系统运动学及动力学参数设计计算6

1.2.1 选择电动机6

1.2.2 总传动比并分配传动7

1.2.3 各轴功率、转速、转矩计算7

2. 传动件设计计算9

2.1 高速级大、小齿轮的设计计算9

2.1.1选择齿轮材料9

2.1.2 选取设计参数9

2.1.3 按齿面接触疲劳强度设计9

2.1.4 齿轮的几何尺寸计算10

2.1.5 校核弯曲疲劳强度10

2.1.6精度设计10

2.1.7 结构设计10

2.2 低速级大、小齿轮的设计计算11

2.2.1选择齿轮材料11

2.2.2 选取设计参数11

2.2.3 按齿面接触疲劳强度设计11

2.2.4 齿轮的几何尺寸计算12

2.2.5 校核弯曲疲劳强度12

2.2.6精度设计12

2.2.7. 结构设计13

2.2.8. 润滑方式13

3.轴系零件的校核计算14

3.1Ⅰ轴的设计计算14

3.1.1材料的选择及轴颈的确定14

3.1.2确定各轴段直径15

3.1.3各轴段的长度15

3.1.4Ⅰ轴的校核16

3.2 Ⅱ轴的设计计算20

3.2.1轴径的确定20

3.2.2各轴段直径的确定21

3.2.3各轴段长度的确定21

3.2.4Ⅱ轴的校核22

3.3 Ⅲ轴的设计27

3.3.1轴径的确定27

3.3.2各轴段直径的确定28

3.3.3各轴段长度的确定29

3.3.4第三轴的校核30

3.4. 联轴器的选择34

4. 润滑与密封的设计36

4.1润滑设计36

4.2 密封设计36

5. 机架设计与说明37

5.1箱体的设计:37

5.2 箱盖顶部外表面轮廓的确定37

5.3齿轮1处的箱盖顶部外表面轮廓的确定37

5.4底座凸缘厚度37

5.5 箱体结构尺寸38

6. 减速器附件设计及说明40

6.1 吊环、调耳40

6.2轴承盖的选择40

6.3检查孔和孔盖40

6.4通气器40

6.5油标40

6.6油塞40

6.7定位销40

设计小结41

致谢42

参考文献43

摘要

带式输送机自从发明至今已有一百五十年的历史,仍然被广泛的应用于生产、生活中,被广泛使用在石油、化工、塑料、橡胶、食品、建材、包装、纺织、造纸、轻工、立体停车库和流水线等机械设备领域中。

通过本毕业设计将学过的基础理论知识进行综合应用,培养结构设计,计算能力,了解减速器的结构设计的步骤及参数选择的原则,熟悉减速器传动的基本原理,熟悉并掌握一套完整的机械传动装置的设计过程。

了解减速器的参数数据的选择原则对传动装置效率的影响。

由于减速器的结构简单实用,被广泛应用于各行各业中,因此,减速器的使用还有很好的前景。

通过本毕业设计,了解减速器的结构设计的步骤及参数选择的原则,熟悉减速器传动的基本原理,并设计了一套完整的电动滚筒传动装置。

关键词:带式输送机;减速器设计;主要部件

前言

随着科学技术的迅速发展,市场竞争日趋激烈,在机械制造中,运输工业已成为国民经济支柱产业之一,其在国民经济中所占比重和作用越来越重要,世界各国经济发展历程证明了这一点。改革开放以来,随着市场经济的发展,商品流通的增加,物质的不断丰富,生活水平的提高,人们在追求商品外在质量提高的同时,主要还是追求商品内在质量提高,保证内在质量就需要快速的运输来实现。近年来人们的消费需求的扩大,运输工业随之迅速发展,在我国国民生产总值中已占到10%以上,与经济发达国家的差距正在逐步缩小。

  运输机械在运输工业中的地位十分重要,对运输工业现代化具有举足轻重的作用。它可以提高劳动生产率,改善生产环境,降低生产成本,减少环境污染,增加产品质量,提高产品的档次,增加附加值从而增加市场竞争力,带来更大的社会效益和经济效益。

  我国的运输机械发展起步与20世纪40年代末,从改革开放前少数几种水平落后的单机起,到70年代,在借鉴进口设备和技术的基础上,运输机械的生产发生了一个巨大的变化,大量填补国内空白的运输机械问世,品种规格不断增加,出现了大量专业的运输机械生产企业,形成了一批专业化生产的骨干企业。许多研究机构着手研究运输机械,大专院校也纷纷设立运输专业,先后成立了全国性的协会,学会,标准化机构,出版了各种专业期刊,形成了一个独立的运输行业部门,也是原机械工业部管理的14个大行业之一。进入20世纪80年代,除继续增加新品种外。在产品的技术水平和内在质量、性能等方面有了很大进步,从注重数量向注重质量和性能方面发展,产品的技术水平与国外先进水平的差距在缩小。

本课题是联系生产实际的课题。

目前,带式输送机已广泛应用于工农业生产的各个角落,如化工、建材、矿山开采,车站、码头以及农产品贮运等,操作方便、运输距离比较长。随着机械化和综合机械化采煤工作面产量的不断提高,带式输送机已经逐渐成为煤矿生产中的一种主要输送设备。

   电动滚筒是带式输送机的一个重要动力部件,就冷却形式而言有油冷式、油浸式及风冷式等,就减速形式而言有齿轮减速式及摆线针轮式等,就电动机的安装位置而言有内置式和外置式等。目前应用较多的是齿轮减速、内置、油冷式电动滚筒,特别是对于小型和微型电动滚筒来说,这种电动滚筒更具有不可替代的地位。但是,齿轮减速油冷式电动滚筒承载能力较差、传动效率低,右法兰轴结构复杂、工艺性较差。因此,拟采用活齿减速技术方案对其进行改进设计。

   活齿波动传动是用来传递两同轴间回转运动的一种新型传动形式,这与电动滚筒的传动方式完全吻合。它由激波器V、中心轮K、活齿架H及一组活齿组成,工作时,激波器周期性地推动活齿,这些活齿与中心轮齿廓的啮合点形成了蛇腹蠕动式的切向波,从而与中心轮形成连续的驱动关系。活齿传动具有结构紧凑、体积小、承载能力大、传动效率高、基本构件的工艺性好等优点,所以一出现就引起了人们极大的兴趣。

1、系统传动方案设计和运动学及动力学参数设计计算

1.1系统传动方案设计

组成:传动装置由电机、减速器、工作机组成。

设计小结

时间紧迫,所以这次的设计存在许多缺点,比如说箱体结构庞大,重量也很大。齿轮的计算不够精确等等缺陷,我相信,通过这次的实践,能使我在以后的设计中避免很多不必要的工作,有能力设计出结构更紧凑,传动更稳定精确的设备。

通过此次设计的实践过程,更加详细的掌握了带式输送机的设计方法和理论基础,并且增加了我的理论知识,强化了独立思考,分析、解决问题的能力,并将这种能力充分的运用到实际的工作当中。

致谢

本次毕业设计是在老师的悉心指导下完成的,如果没有老师的指导和帮助,本论文不会顺利完成,他严谨的治学态度、丰富的实践经验和教学经验使我受益匪浅,在此致以衷心的感谢。同时在设计过程中还得到了同组同学的大力支持和帮助,提供了很多设计中需要的参考资料,在此一并致谢。

四年的大学生活,有过努力,有过拼搏,有过失败,有过成功,能够顺利的毕业,有赖于院系领导和老师的关怀、照顾和同学的热心帮助,在此我表示衷心的感谢!

参考文献

[1]  荣辉 付铁 杨梦辰主编. 机械设计基础(第2版). 北京理工大学出版社,2006.

[2]  柴鹏飞 王晨光 编.机械设计毕业设计指导书.机械工业出版社,2008.

[3]  张立华 文莉莉 主编.毕业设计(论文)学生指导书(试行版).

北京理工大学现代远程教育学院,2008.

[4]  卢颂峰 主编.机械设计毕业设计手册

中央广播电视大学出版社,1998.7

[5]  同济大学、交通大学等六院校《机械制图》编写组编.机械制图

人民教育出版社,1979.

[6]  哈尔滨工业大学 龚溎义  主编.机械设计毕业设计图册

高等教育出版社,1989.5.

[7] 孙桓,陈作模主编.机械原理(第6版).北京:高等教育出版社,2001

[8] 濮良贵,纪名刚主编.机械设计(第7版).北京:高等教育出版社,2001

[9] 徐灏主编.新编机械设计师手册(上,下).北京:机械工业出版社,1995

[10] 周开勤主编.机械零件手册(第5版).北京:高等教育出版社,2002

[11] 张质文主编.起重运输机械.北京:中国铁道出版社,1983

[12] 本日早苗主编.装卸搬运机械的设计.北京:机械工业出版社,1983

内容简介:
(理工类):毕业论文(设计)任务书毕业设计(论文)题目:带式运输机电动滚筒的设计 一、毕业设计(论文)内容及要求(包括原始数据、技术要求、达到的指标和应做的实验等) 试设计一带式运输机用的电动滚筒,已知数据如下:传送带的牵引力为2500N,传送带线速度为2m/s,传送带宽度为500mm,滚筒直径500 mm,每天工作16h,工作期限8年。 二、完成后应交的作业(包括各种说明书、图纸等)1. 毕业设计论文一份(不少于1.5万字);2. 外文译文一篇(不少于5000英文单词);3总装配图一份;4零件图若干份。三、完成日期及进度自 2010年 3 月 1 日起至 2010 年 6 月13 日止进度安排:3.013.10 调研、搜集资料,完成开题报告;3.113.25 工艺方案设计(工艺方案原理图);3.264.25 传动装置的设计(传动示意图,总体方案图);4.266.06 结构设计(装配图,零件图);6.076.13 编写论文,准备答辩;6.146.15 毕业答辩。四、同组设计者(若无则留空): 五、主要参考资料(包括书刊名称、出版年月等):1、 孙桓,陈作模主编机械原理(第6版)北京:高等教育出版社,20012、 濮良贵,纪名刚主编机械设计(第7版)北京:高等教育出版社,20013、 徐灏主编新编机械设计师手册(上,下)北京:机械工业出版社,19954、 周开勤主编机械零件手册(第5版)北京:高等教育出版社,20025、 张质文主编起重运输机械北京:中国铁道出版社,19836、 本日早苗主编装卸搬运机械的设计北京:机械工业出版社,1983 系(教研室)主任: (签章) 年 月 日 学院主管领导: (签章) 年 月 日注:1、如页面不够可加附页 2、以上一五项由指导教师填写带式运输机电动滚筒的设计(论文)目录前言31、系统传动方案设计和运动学及动力学参数设计计算51.1系统传动方案设计51.2 系统运动学及动力学参数设计计算61.2.1 选择电动机61.2.2 总传动比并分配传动71.2.3 各轴功率、转速、转矩计算72. 传动件设计计算92.1 高速级大、小齿轮的设计计算92.1.1选择齿轮材料92.1.2 选取设计参数92.1.3 按齿面接触疲劳强度设计92.1.4 齿轮的几何尺寸计算102.1.5 校核弯曲疲劳强度102.1.6精度设计102.1.7 结构设计102.2 低速级大、小齿轮的设计计算112.2.1选择齿轮材料112.2.2 选取设计参数112.2.3 按齿面接触疲劳强度设计112.2.4 齿轮的几何尺寸计算122.2.5 校核弯曲疲劳强度122.2.6精度设计122.2.7. 结构设计132.2.8. 润滑方式133.轴系零件的校核计算143.1轴的设计计算143.1.1材料的选择及轴颈的确定143.1.2确定各轴段直径153.1.3各轴段的长度153.1.4轴的校核163.2 轴的设计计算203.2.1轴径的确定203.2.2各轴段直径的确定213.2.3各轴段长度的确定213.2.4轴的校核223.3 轴的设计273.3.1轴径的确定273.3.2各轴段直径的确定283.3.3各轴段长度的确定293.3.4第三轴的校核303.4. 联轴器的选择344. 润滑与密封的设计364.1润滑设计364.2 密封设计365. 机架设计与说明375.1箱体的设计:375.2 箱盖顶部外表面轮廓的确定375.3齿轮1处的箱盖顶部外表面轮廓的确定375.4底座凸缘厚度375.5 箱体结构尺寸386. 减速器附件设计及说明406.1 吊环、调耳406.2轴承盖的选择406.3检查孔和孔盖406.4通气器406.5油标406.6油塞406.7定位销40设计小结41致谢42参考文献43摘要带式输送机自从发明至今已有一百五十年的历史,仍然被广泛的应用于生产、生活中,被广泛使用在石油、化工、塑料、橡胶、食品、建材、包装、纺织、造纸、轻工、立体停车库和流水线等机械设备领域中。通过本毕业设计将学过的基础理论知识进行综合应用,培养结构设计,计算能力,了解减速器的结构设计的步骤及参数选择的原则,熟悉减速器传动的基本原理,熟悉并掌握一套完整的机械传动装置的设计过程。了解减速器的参数数据的选择原则对传动装置效率的影响。由于减速器的结构简单实用,被广泛应用于各行各业中,因此,减速器的使用还有很好的前景。通过本毕业设计,了解减速器的结构设计的步骤及参数选择的原则,熟悉减速器传动的基本原理,并设计了一套完整的电动滚筒传动装置。关键词:带式输送机;减速器设计;主要部件前言随着科学技术的迅速发展,市场竞争日趋激烈,在机械制造中,运输工业已成为国民经济支柱产业之一,其在国民经济中所占比重和作用越来越重要,世界各国经济发展历程证明了这一点。改革开放以来,随着市场经济的发展,商品流通的增加,物质的不断丰富,生活水平的提高,人们在追求商品外在质量提高的同时,主要还是追求商品内在质量提高,保证内在质量就需要快速的运输来实现。近年来人们的消费需求的扩大,运输工业随之迅速发展,在我国国民生产总值中已占到10%以上,与经济发达国家的差距正在逐步缩小。 运输机械在运输工业中的地位十分重要,对运输工业现代化具有举足轻重的作用。它可以提高劳动生产率,改善生产环境,降低生产成本,减少环境污染,增加产品质量,提高产品的档次,增加附加值从而增加市场竞争力,带来更大的社会效益和经济效益。 我国的运输机械发展起步与20世纪40年代末,从改革开放前少数几种水平落后的单机起,到70年代,在借鉴进口设备和技术的基础上,运输机械的生产发生了一个巨大的变化,大量填补国内空白的运输机械问世,品种规格不断增加,出现了大量专业的运输机械生产企业,形成了一批专业化生产的骨干企业。许多研究机构着手研究运输机械,大专院校也纷纷设立运输专业,先后成立了全国性的协会,学会,标准化机构,出版了各种专业期刊,形成了一个独立的运输行业部门,也是原机械工业部管理的14个大行业之一。进入20世纪80年代,除继续增加新品种外。在产品的技术水平和内在质量、性能等方面有了很大进步,从注重数量向注重质量和性能方面发展,产品的技术水平与国外先进水平的差距在缩小。本课题是联系生产实际的课题。目前,带式输送机已广泛应用于工农业生产的各个角落,如化工、建材、矿山开采,车站、码头以及农产品贮运等,操作方便、运输距离比较长。随着机械化和综合机械化采煤工作面产量的不断提高,带式输送机已经逐渐成为煤矿生产中的一种主要输送设备。 电动滚筒是带式输送机的一个重要动力部件,就冷却形式而言有油冷式、油浸式及风冷式等,就减速形式而言有齿轮减速式及摆线针轮式等,就电动机的安装位置而言有内置式和外置式等。目前应用较多的是齿轮减速、内置、油冷式电动滚筒,特别是对于小型和微型电动滚筒来说,这种电动滚筒更具有不可替代的地位。但是,齿轮减速油冷式电动滚筒承载能力较差、传动效率低,右法兰轴结构复杂、工艺性较差。因此,拟采用活齿减速技术方案对其进行改进设计。 活齿波动传动是用来传递两同轴间回转运动的一种新型传动形式,这与电动滚筒的传动方式完全吻合。它由激波器V、中心轮K、活齿架H及一组活齿组成,工作时,激波器周期性地推动活齿,这些活齿与中心轮齿廓的啮合点形成了蛇腹蠕动式的切向波,从而与中心轮形成连续的驱动关系。活齿传动具有结构紧凑、体积小、承载能力大、传动效率高、基本构件的工艺性好等优点,所以一出现就引起了人们极大的兴趣。1、系统传动方案设计和运动学及动力学参数设计计算1.1系统传动方案设计组成:传动装置由电机、减速器、工作机组成。特点:齿轮相对于轴承不对称分布,故沿轴向载荷分布不均匀,要求轴有较大的刚度。确定传动方案:考虑到电机转速高,传动功率大,故采用刚性联轴器联结电机与减速器。 其传动方案如下:1-电机 2-联轴器 3-减速器 4-联轴器 5-滚筒图1-1 带式输送机总体方案布局图1.2 系统运动学及动力学参数设计计算 1.2.1 选择电动机电动机类型的选择: Y系列三相异步电动机电动机功率选择:1联轴器的传动效率:0.992每对轴承的传动效率:0.993圆柱直齿轮的传动效率:0.964滚筒与传送带之间的传动效率:0.96传动装置的总效率:=1224324=0.9920.9940.9620.960.83电机所需的工作功率:=6KW确定电动机转速:计算滚筒工作转速:n滚筒=76.43r/min查机械设计手册P18-4表18.1-1得二级圆柱齿轮减速器传动比i=860,故电动机转速的可选范围是:n电=n滚筒i=(860)76.43r/min=611.444585.8 r/min根据容量和转速,由有关手册查出有三种适用的电动机型号,因此有2种传动比方案如下:表1-1 电机型号方案电动机型号额定功率KW额定转速r/min重 量Kg总传动比1Y132S1-26.529006722.312Y132S-46.58456811.08图1-2 电机安装及外形尺寸表1-2电机外形尺寸型号ABCDEFGHKABACADHDBBLY132M-4216140893880103313212280275210315200475综合考虑电动机和传动装置的尺寸、重量和减速器的传动比,可见第二方案比较适合。因此选定电动机型号为Y132S-4。1.2.2 总传动比并分配传动总传动比 =11.08分配传动比: i1=(1.31.5)i2,经计算i1=(3.794.08),取i1=4,计算得i2=2.77I1为高速级传动比,i2为低速级传动比。1.2.3 各轴功率、转速、转矩计算将传动装置各轴由高速到低速依次定为1轴、2轴、3轴、4轴;01,12,23,34依次为电机与轴1,轴1与轴2,轴2与轴3,轴3与轴4之间的传动效率。各轴转速:=845 r/min=211.25r/min=76.43r/min=129.96 r/min各轴输入功率:P1=P电01= 60.995.94KW 011 P2=P112= 5.940.990.965.82KW 1223 P3=P223= 5.820.990.965.53KW 2323 P4=P334= 5.530.990.995.42KW 3412 各轴输入转矩:67.8Nm T1=Td0167.80.9967.13NmT2=T1i11267.1340.990.96255.21 Nm T3=T2i223255.212.770.990.96671.87 Nm T4=T334671.870.990.99658.5Nm1-3轴的输出功率、输出转矩分别为各轴的输入功率、输入转矩乘以1对轴承的传动效率0.99。2. 传动件设计计算2.1 高速级大、小齿轮的设计计算2.1.1选择齿轮材料载荷中等、速度不高且传动尺寸无特殊要求,所以大小齿轮都选软齿面齿轮,小齿轮调质处理,硬度230HBS,大齿轮正火处理,硬度190HBS。根据两齿面的硬度,由机械设计基础表6-10中的算式得出两齿轮的接触疲劳强度和弯曲疲劳强度的许用应力:=380+0.7HBS=541MPa =380+0.7HBS=513MPa=140+0.2HBS=186MPa =140+0.2HBS=178MPa2.1.2 选取设计参数 小齿轮齿数z1=25,则z2=264=100;取齿宽系数=1.02.1.3 按齿面接触疲劳强度设计 小齿轮的转矩T1=32.18 Nm 载荷系数查机械设计基础表6-9取K=1.2 d1 766= 766= 42.0 mm 齿轮的模数为m =1.62。查机械设计基础表6-1取标准第一系列模数m=2。 d1= mz1 = 262 = 52 mm2.1.4 齿轮的几何尺寸计算 d1= mz1 = 226 = 52 mm d2= mz2 = 2104 = 208 mm da1= mz1+2ha*m = 52 +4 = 56 mm da2= mz2+2ha*m = 208 +4 = 212 mm df1= mz12(ha*+ c*)m = 525 = 47 mm df2= mz22(ha*+ c*)m = 2085 = 203 mm a =(d1+d2)/ 2 = (52+208)/ 2 = 130 mm b =dd1=1.050 = 52 mm ,取b2=52,b1=52+4 = 56 mm2.1.5 校核弯曲疲劳强度 由齿数查表6-12得两齿轮的复合齿形系数为:YFS1= 4.24,YFS2= 3.96 F1 = = = 60.55 Mpa= 186MPa 合格 F2 = = = 56.55 Mpa= 178MPa 合格2.1.6精度设计 查机械设计基础表6-8取8级精度2.1.7 结构设计主要为大齿轮的结构设计,中间轴孔的厚度:见参考文献机械设计基础P117图6-56.大齿轮 D0=da2-(1014)mn=212-(1014)2=(184192)mm.取D0=180 mm.D4为轴径,D4=33mm,D3=1.6D4=1.633=57.63mm,取D3=60,l=b=齿宽,D2=(0.250.35)( D0- D3)= (0.250.35)(180-33)=(36.7551.45),取D2=45mm. r=1mm.腹板孔厚度:C=(0.20.3)b8mm,选C=10mm.润滑方式:=3.92m/s12m/s,采用润滑油池润滑。见参考文献机械设计基础P118.2.2 低速级大、小齿轮的设计计算2.2.1选择齿轮材料载荷中等、速度不高且传动尺寸无特殊要求,所以大小齿轮都选软齿面齿轮,小齿轮选用35MnB调质,硬度260HBS,大齿轮选用SiMn调质,硬度225HBS。根据两齿面的硬度,由机械设计基础表6-10中的算式得出两齿轮的接触疲劳强度和弯曲疲劳强度的许用应力: 265HBS=27.1HRC, 225HBS=20HRC=380 + HBS = 640 MPa =380 + HBS = 605 MPa= 155 + 0.3 HRC = 163 MPa = 155 + 0.3 HRC = 161 MPa2.2.2 选取设计参数 小齿轮齿数z1=26,则z2=262.77=72.02,取z2=72;实际传动比为i12=72/26=2.769,传动比误差i=0.0004 5,在允许范围内。齿宽系数取=1.02.2.3 按齿面接触疲劳强度设计 小齿轮的转矩T1=121.10 Nm 载荷系数查机械设计基础表6-9取K=1.2 d1 766= 766= 60.01 mm 齿轮的模数为m =2.31。查机械设计基础表6-1取标准系列模数m=3。 d1= mz1 = 263 = 78 mm2.2.4 齿轮的几何尺寸计算 d3= mz3 = 326 = 78 mm d4= mz4 = 372 = 216 mm da3= mz3+2ha*m = 78 +6 = 84 mm da4= mz4+2ha*m = 216 +6 = 222 mm df3= mz32(ha*+ c*)m = 787.5 = 70.5 mm df4= mz42(ha*+ c*)m = 2167.5 = 208.5 mm a =(d3+d4)/ 2 = (78+216)/ 2 = 147 mm b =dd3=1.066 = 78 mm 取b4=78,b3=78+4 = 82 mm2.2.5 校核弯曲疲劳强度 由齿数查表6-12得两齿轮的复合齿形系数为:YFS1= 4.30,YFS2= 4 F1 = = = 68.42 Mpa= 163MPa 合格 F2 = = = 63.69 Mpa= 178MPa 合格2.2.6精度设计 查机械设计基础表6-8取8级精度2.2.7. 结构设计2.2.7.1. 中间轴孔的厚度:大齿轮 D0=da4-(1014)mn=222-(1014)3=(180192)mm, 取D0=190 mm.D4为轴径,D4=52mm,D3=1.6D4=1.652=83.2mm,取D3=85,l=b=齿宽,D2=(0.250.35)(D0- D3)= (0.250.35)(190-85)=(26.2536.75)mm,取D2=35.r=1mm.腹板孔厚度:C=(0.2-0.3)b8mm,选C=10mm.2.2.8. 润滑方式=2.1m/s d2 选用代号为6008轴承轴承内径 d=40 (mm)轴承外径 D=68 (mm)轴承宽度 B=15 (mm)40考虑轴承定位d4da46考虑到齿轮分度圆与轴径相差不大(dad1 ,h=1.52mm,取2mm33轴肩段 h =(0.070.1)d,取h=3mm39d4d233d7d1(同一对轴承)303.2.3各轴段长度的确定1轴段的长度l1:l1=B+2+3+2=19+10+5+2=36mm,轴承的型号为6306,轴承宽度B=19mm,2为齿轮断面与箱体内壁的距离,3为轴承内端面与箱体内壁之间的距离2轴段的长度:l2=B2-2=82-2=80mm, 齿轮宽B2=82mm3轴段的长度:两齿轮间距l3=14mm4轴段的长度:l2=B1-2=52-2=50mm, 齿轮宽B1=52mm5轴段的长度:l5:l5=B+2+3+2=19+10+5+4=38mm,轴承宽度B=19mm,2为齿轮断面与箱体内壁的距离,3为轴承内端面与箱体内壁之间的距离3.2.4轴的校核3.2.4.1轴的校核图3-4 轴的强度计算a= l4/2+2+3+2+B/2=26+10+5+2+9.5=52.5mmb= l2/2+l3+l4/2=41+14+26=81mm,c= B/2+3+2+l2/2=9.5+5+10+41=65.5mma+b+c=49.5+81+62.5=199mm(1)计算圆周力和径向力,弯矩图参见图5.(1-1)计算齿轮2的圆周力(1-2)计算齿轮3的圆周力(1-3)计算齿轮2的径向力(1-4)计算齿轮3的径向力 (2)求水平平面内的支反力: , , (3)计算水平平面的弯矩对于B点:对于C点:(4)求垂直平面的支反力 , , (5)计算垂直平面的弯矩对于B点:对于C点:(6)该轴的转矩T=122320 Nmm(7)合成弯矩并绘制弯矩图对于B点:对于C点:(8)确定危险截面,校核该轴强度。结合图5可看出。安装齿轮2处为危险截面,根据公式,选择最大弯矩进行计算。查参考文献机械设计基础P220表12-5,得,W为抗弯截面系数, ,d为齿轮2处轴的直径,d=33mm,键槽尺寸b=10mm, .T=122320Nmm查参考文献机械设计基础P211表12-2,得该轴的结构满足强度要求。3.2.4.2. 轴承的校核由公式 见参考文献机械设计基础P246(14-3)其中:ft为温度系数:查参考文献机械设计基础P246表14-3,得ft=1,fd 为载荷系数:查参考文献机械设计基础P246表14-4,得fd=1.2,C为基本额定动载荷:轴承选择深沟球轴承6306,查参考文献机械设计毕业设计指导书P95附录一,得C=27KNn为轴承工作转速:n=360r/min,为寿命指数:对于球轴承=3,见参考文献机械设计基础P245.P为当量动载荷:P=XFr+YFa,对于此设计中的深沟球轴承,没有轴向载荷,Fa=0,取X=1,见参考文献机械设计基础P247.所以,P=XFr=Fr。选择两者中的大的:所以该轴承符合强度要求。3.2.5.3键的选择与校核一般8级以上精度的齿轮有定心精度要求,应选用平键连接。选用圆头(A型)普通平键。(1)大齿轮段l4=50mm.d4=33mm=d.由参考文献机械设计手册P6-121,查得键的截面尺寸:bh=108根据轮毂段取键长:L=l4-10=50-10=40mm,属于标准尺寸系列。(1-1)键的校核查参考文献机械设计基础P204表11-13,得键的工作长度为:l=L-b=40-10=30mm,键的挤压应力为: ,所以该键符合强度要求。选用键108,GB/T1095-1979.键槽深:查机械设计手册P6-121 得.(2)小齿轮段l2=80mm.d2=33mm.由参考文献机械设计手册P6-121,查得键的截面尺寸:bh=108根据轮毂段取键长:L=l2-10=80-10=88mm,属于标准尺寸系列。(2-1)键的校核查参考文献机械设计基础P204表11-13,得键的工作长度为:l=L-b=80-10=70mm,键的挤压应力为: ,所以该键符合强度要求。选用键108,GB/T1095-1979.键槽深:查机械设计手册P6-121得.3.3 轴的设计3.3.1轴径的确定图3-5 轴示意图1)确定最小直径:选择轴的材料为45钢,调质处理,查机械设计手册(成大先主编,化学工业出版社)表6-1-1得b=650 Mpa, s=360 Mpa, -1=270 Mpa,-1=155 Mpa, E=2.15105 Mpa,=60 MPa根据机械设计手册表6-1-18公式初步计算轴径,由于材料为45钢,由机械设计手册表6-1-19选取A=120则得 dA =120=38.76mm,因为考虑到装联轴器加键,有一个键槽,d38.76(1+5)=40.70mm3.3.2各轴段直径的确定表3-3 轴段直径名称依据确定结果(mm)大于轴的最小直径40.70,考虑与联轴器内孔标准直径配合,联轴器选择GY6型,取d1=42mm42联轴器定位d2= d1+2(0.070.1)d1=42+(5.888.4)=47.8850.448考虑轴承d3 d2 选用代号为6010轴承轴承内径 d=50 (mm)轴承外径 D=80 (mm)轴承宽度 B=16 (mm)50考虑轴承定位d4da56h(0.070.1)d4(4.626.6),取h=6,d456+2668考虑到齿轮的轴向定位采用套筒,取d6=5252d7d3(同一对轴承)503.3.3各轴段长度的确定1轴段安装联轴器:联轴器选择GY6型(见机械设计手册GB/T 5843-2003)联轴器宽度L联轴器=112mm,使l1略小于L联轴器,取l1=110mm.2轴段的长度l2:包括三部分:l2=lS+e+m,其中lS部分为联轴器的内端面至轴承端盖的距离,查参考文献机械设计毕业设计指导书P26表5-2,lS=15-20mm,取lS=20mm,e部分为轴承端盖的厚度,查参考文献机械设计毕业设计指导书P39表5-7,轴承外径D=90mm,d3=8mm,e=1.2d3=9.6mm,m部分为轴承盖的上口端面至轴承座孔边缘的距离,轴承座孔的宽度L座孔=+C1+C2+(510mm), 为下箱座壁厚,查参考文献机械设计毕业设计指导书P27表5-3:=8mm,C1,C2为轴承座旁连接螺栓到箱体外壁及箱边的尺寸,根据轴承座旁连接螺栓的直径查参考文献机械设计毕业设计指导书P27表5-3,(假设轴承座旁连接螺栓d1=14mm)得C1=20mm,C2=18mm, L座孔=+C1+C2+(510mm)=8+20+18+6=52mm另外为加工轴承座孔端面方便,轴承座孔的端面应高于箱体,m =L座孔-3-B=52-5-12=35, 3=5mm, 见参考文献机械设计毕业设计指导书P26表5-2。l2=20+9.6+35=64.6,取l2=65mm.3轴段的长度l3:l3应略小于或等于深沟球轴承的宽度,轴承的型号为6010,轴承宽度B=16mm,l3=16mm.4轴段的长度:减速器的内腔宽为:A =170mml4=3+A-(l5+l6+2+4)=5+170-(10+76+10+4)=75mm5轴段部位为齿轮定位轴环,其长度为:l=1.4h=1.46=8.4mm取l5=10.6轴段为安装齿轮段,其长度略小于齿轮宽度, l6=76B4=78mm. 7轴段为轴承安装段并加套筒来保证齿轮和轴承的轴向定位,l7=4+2+3 +B轴承=4+10+5+16=35mm. 3.3.4第三轴的校核3.3.4.1轴的校核图3-6 轴的强度计算a= l7-2+=35-8-2+39=64mm b=+l5+l4+ =39+10+75+8=132mma+b=64+132=196mm (1)计算齿轮4的圆周力Ft4和径向力Fr4, 参见图7,查参考文献机械设计基础P102(6-38)。 (2)求水平平面内的支反力: , (3)计算水平平面的弯矩(4)求垂直平面的支反力 , (5)计算垂直平面的弯矩(6)该轴的转矩T=322020Nmm(7)合成弯矩并绘制弯矩图(8)确定危险截面,校核该轴强度。结合图3-6可看出。安装齿轮处为 危险截面,根据公式,选择最大弯矩进行计算。此轴为单向运转,扭转切应力可按照脉动循环应力处理。查参考文献机械设计基础P220表12-5,得,W为抗弯截面系数, ,d为齿轮4处轴的直径,d=52mm,选择轴承6010选择键:bh=1610mm, b=16mm, h=10mm,.T=322020Nmm查参考文献机械设计基础P211表12-2,得该轴的结构满足强度要求。3.3.4.2轴承的校核由公式其中:ft为温度系数:查参考文献机械设计基础P246表14-3,得ft=1,fd 为载荷系数:查参考文献机械设计基础P246表14-4,得fd=1.2,C为基本额定动载荷:轴承选择为深沟球轴承6010,查参考文献机械设计毕业设计指导书P95附录一,得C=22KNn为轴承工作转速:n=129.96r/min,为寿命指数:对于球轴承=3,见参考文献机械设计基础P245.P为当量动载荷:P=XFr+YFa,对于此设计中的深沟球轴承,没有轴向载荷,Fa=0,取X=1,见参考文献机械设计基础P247.所以,P=XFr=Fr。选择两者中的大的:所以该轴承符合强度要求。3.3.4.3键的选择与校核(1)齿轮4安装段的键的选择:L6=76mm.d6=52mm=d.由参考文献机械设计手册P6-121,查得键的截面尺寸:bh=1610根据轮毂段取键长:L=l6-6=76-6=70mm,属于标准尺寸系列。(1-1)键的校核查参考文献机械设计基础P204表11-13,得键的工作长度为:l=L-b=70-16=54mm,键的挤压应力为: ,所以该键符合强度要求。选用键1610,GB/T1095-1979.键槽深:.(2)与滚筒连接的联轴器的轴的键的设计与校核:一般8级以上精度的齿轮有定心精度要求,应选用平键连接。由于齿轮在两支撑点中间,故选用圆头(A型)普通平键。d6=42mm, 查参考文献机械设计毕业设计指导书P101附录五选择联轴器GY6型:d1=42mm,L=112mm,L1=84mm。由参考文献机械零件设计手册P581,查得键的截面尺寸:bh=128根据连接段取键长:L=L1-10=110-10=100mm,属于标准尺寸系列。(2-1)键的校核查参考文献机械设计基础P204表11-13,得键的工作长度为:l=L-b=100-12=88mm,键的挤压应力为: ,所以该键符合强度要求。选用键16100 GB/T 1096-1979,键槽深:.3.4. 联轴器的选择根据以上的计算与校核,选择(1)电动机与减速器连接的联轴器型号为:GY5型,(见机械设计手册P22-17 GB/T 5843-2003)Tn=400Nm(1-1)转矩TC=KAT,见参考文献机械设计基础P224(12-4)TC-联轴器所传递的计算转矩T-联轴器所传递的名义转矩,T=9550P/n。查参考文献机械设计基础P102(6-37)。P 电动机功率,P=5.5KWn-电动机转速,n=1440r/minKA-工作情况系数,查参考文献机械设计基础P224表12-6,得KA=1.5.TC=1.595505.5/1440=54.7 Nmm TP=400Nmm。(2)减速器与滚筒连接的联轴器型号为:GY6型,(见机械设计手册P22-17 GB/T 5843-2003)Tn=900Nm(2-1)转矩TC=KAT,见参考文献机械设计基础P224(12-4)TC-联轴器所传递的计算转矩T-联轴器所传递的名义转矩,T=9550P/n。查参考文献机械设计基础P102(6-37)。P 减速器输出功率,P=4.34KWn-第三轴转速,n=129.96r/minKA-工作情况系数,查参考文献机械设计基础P224表12-6,得KA=1.5.TC=1.595504.34/129.96= 478.4Nmm Tn=900Nmm。表3-4 联轴器的型号及参数型号许用转矩TP/Nm许用转速np/r/min轴孔直径d1/mm,d2/mm轴孔长度D/mmY型J、J1L/mmL1/mmGY5400800038,308260120GY6900680042,42112841404. 润滑与密封的设计4.1润滑设计由于减速器内的大齿轮传动的圆周速度:d2为齿轮2分度圆直径,d2=208mm,n2为齿轮2的转速,n2=360r/min采用润滑油池润滑,润滑油位高度为hs=d大/3+50=216/3+50=72+50=122,取 hs=125mm,飞溅出的润滑油可润滑其他齿轮。同时箱盖凸缘面在箱盖接合面与内壁相接的边缘处制出倒棱,以便于润滑油流入油沟润滑轴承。也可达到散热降温的功能。油沟距内壁的距离a=6mm,深度c=4mm,宽度b=6mm.4.2 密封设计(1)高速轴轴颈的圆周速度为:,(见参考文献机械设计基础P255表14-11),故高速轴轴颈采用接触式毡圈密封。(2)低速轴轴颈的圆周速度为:,(见参考文献机械设计基础P255表14-11),故低速轴轴颈采用接触式毡圈密封。5. 机架设计与说明5.1箱体的设计:一般使用情况下,为制造和加工方便,采用铸造箱体,材料为铸铁。箱体结构采用剖分式,剖分面选择在轴线所在的水平面上。为了保证箱体轴承座处有足够的壁厚,在外壁轴承盖的附近加支撑肋。为了提高箱体轴承座孔处的连接刚度,座孔两侧的连接螺栓应尽量靠近,(但不要与端盖螺钉孔及箱内导油沟发生干涉),为此,轴承座孔附近做出凸台,使凸台高度有足够的扳手空间。箱体中心的高度为:见参考文献机械设计毕业设计指导书P36图5-21,表5-6.da4为齿轮4的齿顶圆直径,da2=222mm,H=da4/2+60=222/2+60=171mm,取箱体中心高度为:H=175mm.取箱体壁厚=8mm. 见参考文献机械设计毕业设计指导书P27表5-3.5.2 箱盖顶部外表面轮廓的确定以R=Ra4+1+1为半径做出箱盖顶部的部分轮廓。其中Ra4为齿轮4的齿顶圆半径,1为上箱盖的厚度,1为齿轮4顶圆与箱体内部的距离。5.3齿轮1处的箱盖顶部外表面轮廓的确定保证小齿轮轴承处螺栓附近有足够的扳手空间,同时也要使小齿轮轴承孔凸台能在此轮廓内。5.4底座凸缘厚度 上下箱体的连接凸缘应较箱壁厚些,宽度要有足够的扳手空间。上下箱体连接螺栓的距离不大于150mm,但要保证有足够的扳手空间。为了保证箱体底座的刚度,取底座凸缘厚度为2.5。为箱座壁厚。5.5 箱体结构尺寸表5-1 箱体结构尺寸名称符号推荐尺寸选取值一、减速器箱体厚度部分圆柱齿轮减速器下箱座壁厚0.025a+288上箱座壁厚10.025a+288下箱座剖分面处凸缘厚度bb=1.512上箱盖剖分面处凸缘厚度b1b1=1.5112地脚螺栓底脚厚度b2b2=2.520箱盖上的肋厚m1 0.8516.8箱座上的肋厚m1 0.856.8二、安装地脚螺栓部分二级圆柱齿轮传动中心距a1+a2400地脚螺栓直径df0.036a+12M18地脚螺栓通孔直径 df25地脚螺栓沉头座直径D048底脚凸缘尺寸(扳手空间) c124 c222三、安装轴承座旁螺栓部分轴承座旁联接螺栓直径d1M16轴承座旁联接螺栓通孔直径 d117.5轴承座旁联接螺栓沉头座直径D033剖分面凸缘尺寸(扳手空间)c120c218四、安装上下箱螺栓部分上下箱联接螺栓直径d2M12上下箱联接螺栓通孔直径 d213.5上下箱联接螺栓沉头座直径D026箱缘尺寸(扳手空间)c120c216轴承盖(即轴承座)外径D2D2=轴承孔直径D+(55.5)d3=92箱体外壁至轴承座端面的距离ll=c1+c2+(510)=50轴承座旁凸台的高度hD2=130轴承座旁凸台的半径RR=c2轴承座旁联接螺栓的距离ss=D2轴承盖螺钉直径d3(0.40.5)dfM8检查孔盖联接螺栓直径d4d4=0.4df6圆锥定位销直径d5d5=0.8d2减速器中心高HH=Ra+(6080)mm,Ra为大齿轮顶圆半径。175大齿轮顶圆与箱体
