后桥托架加工工艺与镗夹具设计【7张CAD图纸+毕业论文】【答辩通过】

收藏

压缩包内文档预览:
预览图 预览图 预览图 预览图 预览图 预览图 预览图 预览图 预览图 预览图 预览图 预览图 预览图 预览图 预览图 预览图 预览图 预览图
编号:445368    类型:共享资源    大小:2.15MB    格式:RAR    上传时间:2015-07-01 上传人:好资料QQ****51605 IP属地:江苏
45
积分
关 键 词:
后桥 托架 加工 工艺 夹具 设计 全套 cad 图纸 毕业论文 答辩 通过
资源描述:

摘要

本次设计的题目是404312B后桥托架加工工艺与工艺装备设计

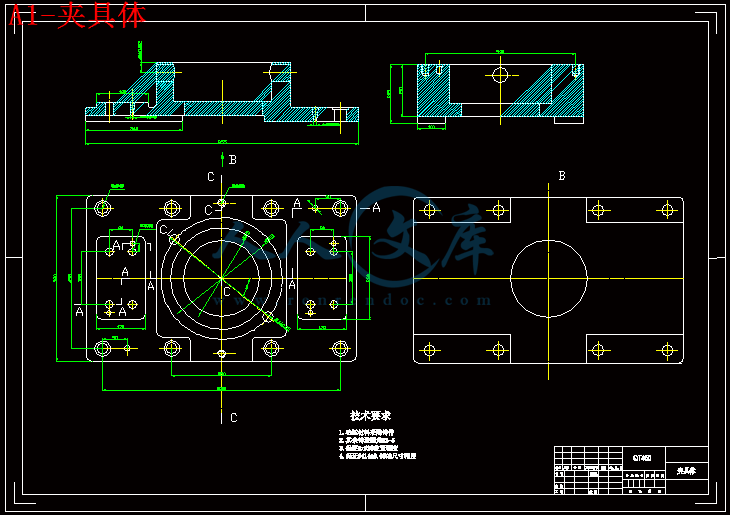

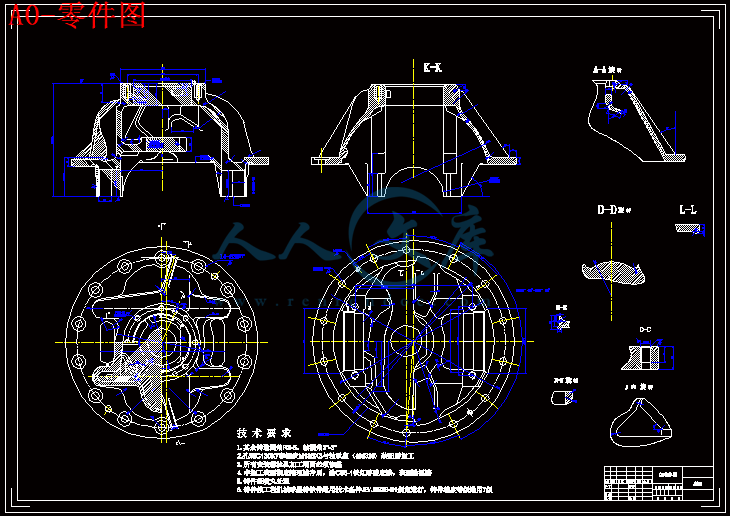

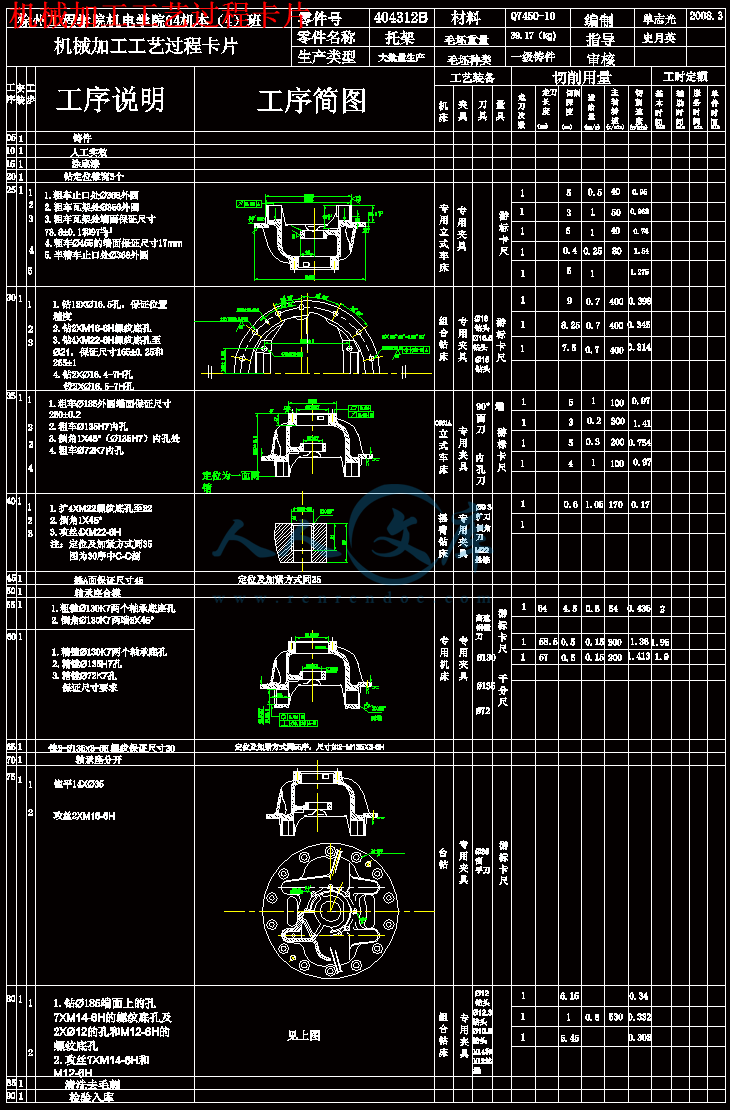

本设计是根据给定的托架零件图及其生产纲领(5000件/年),对同类产品进行调研分析,综合考虑托架零件本身的结构特点,功用,以及加工精度等要求,合理制定其加工工艺规程。对已制定的加工工序,选择其中一道工序设计其专用夹具,本次设计选择精镗孔工序,设计其专用夹具,并绘制工序卡片,夹具总图以及夹具零件图等。


关键字:工序;镗孔;夹具


Abstract

The design is entitled 404312B brackets after the bridge processing technology and process equipment design.

The design is base on a given map of the brackets and parts production programme(5000/year),

The similar products of research , considers itself part of bracket features of the structure, function and accuracy of processing requirements and reasonable development of their processing of a point of order. Has been developed for processing. Choose a design process for its fixture, this design choice fine boring process, the design of their special fixture, and the mapping process card, the fixture plans and fixture pares, and other plans.


Keywords: Working procedure  Bore hole  Clamp



目       录

绪论1

第一章  零件的分析2

1.1.零件的作用2

1.2.零件的材料及技术要求2

1.3.加工工艺过程分析2

1.3.1.粗基准的选择2

1.3.2.精基准选择原则3

第二章  零件工艺规程设计6

2.1.确定零件的生产类型6

2.2.确定零件的毛坯制造形式6

2.3.制定工艺路线6

2.3.1.工艺过程的安排6

2.3.2.各主要表面的工序安排如下6

2.4.托架工艺路线方案一7

2.5.工艺方案路线二7

2.6.工艺方案的比较与分析8

2.7.确定机械加工余量,工序尺寸及毛坯尺寸8

2.8.确定各工艺装备及切削用量9

2.9.确定粗精镗的工时定额17

第三章  夹具设计19

3.1.概述19

3.2. 设计目的19

3.3.夹具设计的基本要求19

3.4.方案设计20

3.4.1. 夹具体方式的确定20

3.4.2. 定位方式及元器件选择21

3.4.3.夹紧方式及元器件选择22

3.5.主要零件设计的说明26

3.5.1.夹具体26

3.5.2.压紧螺钉26

3.5.3.镗套26

3.5.4.螺柱及定位销27

3.6.定位误差分析与计算27

3.7.夹具的装配要求28

3.8.夹具的操作步骤29

3.9.夹具使用注意事项、保养及维护29

结论30

致谢31

参考文献33

附录34

附录134

附录243


绪论

毕业设计是理工科教学过程中一个实践性的教学环节,它是对学生在校期间所学知识的综合考察,也是对知识转化为能力的实际测验。

毕业设计的主要目的:培养学生综合运用所学的基础理论课,技术基础课和专业课的知识和技能去分析和解决本专业范围内的一般工程技术问题的能力,培养学生建立正确的设计基础,掌握工程技术的一般程序,规范和方法,通过毕业设计进一步巩固,扩大和深化我们所学的基本理论、基本知识和基本技能,提高学生设计,计算,制图,编写技术文件,正确使用技术资料、标准、手册等工具书的独立工作能力,培养学生严肃认真,一丝不苟和实事求是的工作作风,树立正确的生产观点、经济观点和全局观点,从而实现学生向工程人员的过渡。

毕业设计是理论与实践的结合,具有一定的水平,是对即将毕业的进入社会的学生的一次全面的,系统的,目的明确的教学训练,有利于加强和巩固所学的知识,补充一些知识上的不足。

本次设计说明书正文共分三章,第一章是零件的分析,对零件的作用,材料,技术要求及工艺要求进行分析;第二章是零件工艺规程设计,主要确定零件的生产类型,制定工艺路线、确定机械加工余量,工序尺寸,毛坯尺寸,工艺装备及计算切削用量和粗精镗的工时定额;第三章是夹具设计,包括夹具的设计要求,方案设计,夹具主要零件说明,夹具的装配和使用方法,定位误差分析等等。

夹具在机械加工中具有重要的作用,它能保证加工精度,提高产品质量,减轻工人的劳动强度,保证安全,提高劳动生产率,能以优质、高效、低耗的工艺去完成零件的加工和产品的装配。而使用了分度钻的好处在于, 可采用多工位加工,能使加工工序集中,从而减轻工人的劳动强度和提高生产率。

使用夹具的最根本目的是获得好的经济效益。所以设计夹具也和其它技术工作一样,不仅是一个技术问题,而且是个经济问题。每当设计一套夹具之前,都要进行必要的技术经济分析,使所设计的夹具获得最佳的经济效果。

   对设计夹具进行经济技术分析时,应从精度设计和结构设计两方面考虑。

在设计过程中,由于组合机床大部分是由标准零件构成,另外一些非标准件尽量适应工厂的生产条件,使加工和维修方便,大大减少了设计工作量。

   限于本人知识水平有限,又没有工作的实践经验,本设计中定存在不到之处,敬请老师同学批评指正,提出宝贵意见,以便及时纠正。


内容简介:
徐州工程学院毕业设计(论文)任务书 机电工程学院 学院 机械设计制造及其自动化 专业设计(论文)题目404312B型后桥托架加工工艺与工艺装备设计 学 生 姓 名 单志光 班 级 04机本4班 起 止 日 期 2008.32008.6 指 导 教 师 史月英 教研室主任 发任务书日期 2008 年 3月 25 日1.毕业设计的背景: 毕业设计是理工科教学过程中一个实践性的教学环节,它是对学生在校期间所学知识的综合考察,也是对知识转化为能力的实际测验。毕业设计能培养学生综合运用所学的基础理论课,技术基础课和专业课的知识和技能去分析和解决本专业范围内的一般工程技术问题的能力,培养学生建立正确的设计基础,掌握工程技术的一般程序,规范和方法,通过毕业设计进一步巩固,扩大和深化我们所学的基本理论、基本知识和基本技能,提高学生设计,计算,制图,编写技术文件,正确使用技术资料、标准、手册等工具书的独立工作能力,培养学生严肃认真,一丝不苟和实事求是的工作作风,树立正确的生产观点、经济观点和全局观点,从而实现学生向工程人员的过渡。毕业设计是理论与实践的结合,具有一定的水平,是对即将毕业的进入社会的学生的一次全面的,系统的,目的明确的教学训练,有利于加强和巩固所学的知识,补充一些知识上的不足。毕业设计是理工科教学过程中一个实践性的教学环节,它是对学生在校期间所学知识的综合考察,也是对知识转化为能力的实际测验。2.毕业设计(论文)的内容和要求: 本论文研究的主要内容包括:分析和制定托架加工工艺路线,完成镗孔专用夹具的设计(1)分析托架的加工工艺和技术要求,制定加工路线(2)分析镗孔工序的技术要求及精度要求,设计满足要求的专用夹具3.主要参考文献: 1 李益民. 机械制造工艺设计手册M. 北京:机械工业出版社,19992 赵如福. 机械制造工艺人员设计手册M. 北京:机械工业出版社,20073 谢家瀛. 组合机床设计简明手册M. 北京:机械工业出版社,20024 徐鸿本. 机床夹具设计手册M. 辽宁:辽宁科技出版社,20045 王光斗 王春福, 机床夹具设计手册M.上海:上海科学技术出版社,20026 朱龙根. 机械零件设计手册M. 北京:机械工业出版社,20057 徐嘉元 曾家驹. 机械制造工艺学M. 北京:机械工业出版社,20018 胡家秀. 简明机械零件设计使用手册M. 北京:机械工业出版社,19999 祖业发. 现代机械制图M. 北京:机械工业出版社,2002;10 许杏根. 简明机械设计手册M. 北京:机械工业出版社,199911 /viewthread.php?tid=233905&extra=page%3D112 /viewthread.php?tid=233905&extra=page%3D14.毕业设计(论文)进度计划(以周为单位):起 止 日 期工 作 内 容备 注2.253.23.33.93.103.233.243.303.314.64.74.134.144.204.215.45.55.185.196.1了解托架的性能和要求对所涉及的资料进行搜集与查阅完成开题报告及任务书及外文翻译工作完成托架零件图的绘制初步拟定加工工艺路线, 进行分析比较,并完善初步完成专用夹具的设计绘制夹具装配图进一步修改与完善夹具,校核零件,绘制夹具零件图等完善相关图纸的绘制工作进一步完善相关图纸的绘制工作,编制说明书等教研室审查意见: 室主任 年 月 日学院审查意见: 教学院长 年 月 日徐州工程学院毕业设计(论文)开题报告课 题 名 称:404312B型后桥托架加工工艺与工艺装备设计学 生 姓 名:单志光 学号:20040601428 指 导 教 师:史月英 职称:副教授所 在 学 院: 机电工程学院专 业 名 称: 机械设计制造及其自动化徐州工程学院 2008 年 6月 2 日说 明1根据徐州工程学院毕业设计(论文)管理规定,学生必须撰写毕业设计(论文)开题报告,由指导教师签署意见、教研室审查,学院教学院长批准后实施。2开题报告是毕业设计(论文)答辩委员会对学生答辩资格审查的依据材料之一。学生应当在毕业设计(论文)工作前期内完成,开题报告不合格者不得参加答辩。3毕业设计开题报告各项内容要实事求是,逐条认真填写。其中的文字表达要明确、严谨,语言通顺,外来语要同时用原文和中文表达。第一次出现缩写词,须注出全称。4本报告中,由学生本人撰写的对课题和研究工作的分析及描述,没有经过整理归纳,缺乏个人见解仅仅从网上下载材料拼凑而成的开题报告按不合格论。5. 课题类型填:工程设计类;理论研究类;应用(实验)研究类;软件设计类;其它。6、课题来源填:教师科研;社会生产实践;教学;其它课题名称404312B型后桥托架加工工艺与工艺装备设计课题来源教师科研课题类型工程设计类选题的背景及意义托架是汽车上的主要零件之一,安装在汽车后桥上,属于箱体类零件,其作用是保证各齿轮轴和传动轴之间的相互位置精度,从而保证质量齿合精度。由于最终传动部件是直接驱动驱动轮的,其任务是进一步增加扭矩,降低转速,为满足工作要求所需的传动比是很大的,因此后桥托架有很高的要求。由于托架属于大批量生产,故不适用通用夹具,为了保证加工精度,提高生产效率,故得进行专用夹具设计。研究内容拟解决的主要问题(1) 针对托架的性能和技术要求,合理制定工艺路线(2) 确定各工序的加工余量,加工尺寸以及工时等(3) 进行镗孔专用夹具的设计研究方法技术路线(1) 进行调研,了解工件的用途以及同类工件的加工路线和方法(2) 针对工件要求合理制定加工工艺路线(3) 根据工件特征,对镗孔进行专用夹具设计研究的总体安排和进度计划第1、2周 了解托架的性能和要求,对其所涉及的相关资料进行搜集与查阅第3、4周 完成开题报告,任务书及外文翻译等工作第5、6周 完成托架零件图的绘制,初步拟定加工工艺路线第7、8周 对拟定的加工路线进行分析比较,选择更符合要求的工艺路线,并完善第9、10周 初步完成专用夹具的设计,绘制夹具装配图第11、12周 进一步的修改与完善专用夹具,校核零件,绘制夹具零件图等第13、14周 进一步地完善相关图纸的绘制工作,编制设计说明书等主要参考文献1 李益民. 机械制造工艺设计手册M. 北京:机械工业出版社,1999 2 赵如福. 机械制造工艺人员设计手册M. 北京:机械工业出版社,2007 3 谢家瀛. 组合机床设计简明手册M. 北京:机械工业出版社,2002 4 徐鸿本. 机床夹具设计手册M. 辽宁:辽宁科技出版社,2004 5 王光斗 王春福, 机床夹具设计手册M.上海:上海科学技术出版社,2002 6 朱龙根. 机械零件设计手册M. 北京:机械工业出版社,2005 7 徐嘉元 曾家驹. 机械制造工艺学M. 北京:机械工业出版社,2001 8 胡家秀. 简明机械零件设计使用手册M. 北京:机械工业出版社,1999 9 祖业发. 现代机械制图M. 北京:机械工业出版社,2002; 10 许杏根. 简明机械设计手册M. 北京:机械工业出版社,199911 /viewthread.php?tid=233905&extra=page%3D112 /viewthread.php?tid=233905&extra=page%3D1指导教师意 见 指导教师签名: 年 月 日 教研室意见学院意见教研室主任签名:年 月 日 教学院长签名: 年 月 日图书分类号:密 级:毕业设计(论文)404312B型后桥托架加工工艺与工艺装备设计After The Bridge Bracket 404312B-Processing Technology And Process Equipment Design学生姓名单志光学院名称机电工程学院专业名称机械设计制造及其自动化指导教师史月英2008年6月2日 徐州工程学院毕业设计(论文)徐州工程学院学位论文原创性声明本人郑重声明: 所呈交的学位论文,是本人在导师的指导下,独立进行研究工作所取得的成果。除文中已经注明引用或参考的内容外,本论文不含任何其他个人或集体已经发表或撰写过的作品或成果。对本文的研究做出重要贡献的个人和集体,均已在文中以明确方式标注。本人完全意识到本声明的法律结果由本人承担。论文作者签名: 单志光 日期: 2008 年 6月 2日徐州工程学院学位论文版权协议书本人完全了解徐州工程学院关于收集、保存、使用学位论文的规定,即:本校学生在学习期间所完成的学位论文的知识产权归徐州工程学院所拥有。徐州工程学院有权保留并向国家有关部门或机构送交学位论文的纸本复印件和电子文档拷贝,允许论文被查阅和借阅。徐州工程学院可以公布学位论文的全部或部分内容,可以将本学位论文的全部或部分内容提交至各类数据库进行发布和检索,可以采用影印、缩印或扫描等复制手段保存和汇编本学位论文。论文作者签名: 单志光 导师签名: 日期: 2008 年 6月2 日 日期: 年 月 日2摘要本次设计的题目是404312B后桥托架加工工艺与工艺装备设计本设计是根据给定的托架零件图及其生产纲领(5000件/年),对同类产品进行调研分析,综合考虑托架零件本身的结构特点,功用,以及加工精度等要求,合理制定其加工工艺规程。对已制定的加工工序,选择其中一道工序设计其专用夹具,本次设计选择精镗孔工序,设计其专用夹具,并绘制工序卡片,夹具总图以及夹具零件图等。关键字:工序;镗孔;夹具AbstractThe design is entitled 404312B brackets after the bridge processing technology and process equipment design.The design is base on a given map of the brackets and parts production programme(5000/year),The similar products of research , considers itself part of bracket features of the structure, function and accuracy of processing requirements and reasonable development of their processing of a point of order. Has been developed for processing. Choose a design process for its fixture, this design choice fine boring process, the design of their special fixture, and the mapping process card, the fixture plans and fixture pares, and other plans. Keywords: Working procedure Bore hole Clamp徐州工程学院毕业设计(论文)目 录绪论1第一章 零件的分析21.1零件的作用21.2零件的材料及技术要求21.3加工工艺过程分析21.3.1.粗基准的选择21.3.2.精基准选择原则3第二章 零件工艺规程设计62.1确定零件的生产类型62.2确定零件的毛坯制造形式62.3制定工艺路线62.3.1.工艺过程的安排62.3.2.各主要表面的工序安排如下62.4托架工艺路线方案一72.5.工艺方案路线二72.6.工艺方案的比较与分析82.7.确定机械加工余量,工序尺寸及毛坯尺寸82.8.确定各工艺装备及切削用量92.9.确定粗精镗的工时定额17第三章 夹具设计193.1.概述193.2. 设计目的193.3夹具设计的基本要求193.4方案设计203.4.1. 夹具体方式的确定203.4.2. 定位方式及元器件选择213.4.3.夹紧方式及元器件选择223.5主要零件设计的说明263.5.1.夹具体263.5.2.压紧螺钉263.5.3.镗套263.5.4.螺柱及定位销273.6定位误差分析与计算273.7夹具的装配要求283.8.夹具的操作步骤293.9.夹具使用注意事项、保养及维护29结论30致谢31参考文献33附录34附录134附录24334绪论毕业设计是理工科教学过程中一个实践性的教学环节,它是对学生在校期间所学知识的综合考察,也是对知识转化为能力的实际测验。毕业设计的主要目的:培养学生综合运用所学的基础理论课,技术基础课和专业课的知识和技能去分析和解决本专业范围内的一般工程技术问题的能力,培养学生建立正确的设计基础,掌握工程技术的一般程序,规范和方法,通过毕业设计进一步巩固,扩大和深化我们所学的基本理论、基本知识和基本技能,提高学生设计,计算,制图,编写技术文件,正确使用技术资料、标准、手册等工具书的独立工作能力,培养学生严肃认真,一丝不苟和实事求是的工作作风,树立正确的生产观点、经济观点和全局观点,从而实现学生向工程人员的过渡。毕业设计是理论与实践的结合,具有一定的水平,是对即将毕业的进入社会的学生的一次全面的,系统的,目的明确的教学训练,有利于加强和巩固所学的知识,补充一些知识上的不足。本次设计说明书正文共分三章,第一章是零件的分析,对零件的作用,材料,技术要求及工艺要求进行分析;第二章是零件工艺规程设计,主要确定零件的生产类型,制定工艺路线、确定机械加工余量,工序尺寸,毛坯尺寸,工艺装备及计算切削用量和粗精镗的工时定额;第三章是夹具设计,包括夹具的设计要求,方案设计,夹具主要零件说明,夹具的装配和使用方法,定位误差分析等等。夹具在机械加工中具有重要的作用,它能保证加工精度,提高产品质量,减轻工人的劳动强度,保证安全,提高劳动生产率,能以优质、高效、低耗的工艺去完成零件的加工和产品的装配。而使用了分度钻的好处在于, 可采用多工位加工,能使加工工序集中,从而减轻工人的劳动强度和提高生产率。使用夹具的最根本目的是获得好的经济效益。所以设计夹具也和其它技术工作一样,不仅是一个技术问题,而且是个经济问题。每当设计一套夹具之前,都要进行必要的技术经济分析,使所设计的夹具获得最佳的经济效果。 对设计夹具进行经济技术分析时,应从精度设计和结构设计两方面考虑。在设计过程中,由于组合机床大部分是由标准零件构成,另外一些非标准件尽量适应工厂的生产条件,使加工和维修方便,大大减少了设计工作量。 限于本人知识水平有限,又没有工作的实践经验,本设计中定存在不到之处,敬请老师同学批评指正,提出宝贵意见,以便及时纠正。第一章 零件的分析1.1零件的作用托架是汽车上的主要零件之一,按装在汽车后桥上,属于箱体类零件,其作用是保证各齿轮轴和传动轴之间的相互位置精度,从而保证质量齿合精度。由于最终传动部件是直接驱动驱动轮的,其任务是进一步增加扭矩,降低转速,为满足工作要求所需的传动比是很大的,因此要求后桥托架:(1)具有足够饿刚度和抗震性,以适合恶劣的工作环境。 (2)具有足够的强度,以承受较大的变载荷 (3)具有良好的加工工艺性,以保证各主要孔和平面之间较高的位置精度要求及各表面本身的形状精度和尺寸精度.1.2零件的材料及技术要求零件的材料:QT450-10重 量:39.17技术要求如下:(1) 未注铸造圆角R3-5,未注抽模角2-3(2) 孔130K7和螺纹M1353与轴承座装配后加工(3) 所有安装螺栓孔端面处需修正(4) 铸造经喷丸处理(5) 铸造精度等级选用7级(6) 未注明尺寸的公差按标准1.3加工工艺过程分析1.3.1.粗基准的选择粗基准选择原则:(1)余量均匀原则。 若工件必须首先保证某重要表面余量均匀,则应选该表面为粗基准。(2)保证不加工面位置正确的原则。 若工件必须新保证加工表面与不加工表面的位置要求,则应选不加工表面为粗基准,以达到壁厚均匀,外形对称等要求。(3)粗基准平整光洁,定位可靠原则。 选为粗基准的表面,应尽可能平整,并有足够的面积,且不能有飞边、浇冒口或其他缺陷。(4)粗基准只能有效使用一次原则。 由于粗基准定位精度低,两次装夹不能保证工件与机床、刀具的相对正确位置。所以在同一尺寸方向上粗基准通常只允许使用一次,以免定位误差太大,在以后的工序中,应选择精基准定位。 综上所述,要保证主要加工表面的加工余量均匀,应以455的上端面为次基准加工1.3.2.精基准选择原则(1)基准重合原则。 选用设计基准作为定位基准,称为基准重合原则。这样可以避免基准不重合引起的误差,特别是对于零件的最后精加工工序,更应该遵循这一原则。(2)基准统一原则。 选用统一的定位基准加工各表面,以保证各表面间相互位置精度,称为基准统一原则。采用统一基准能用一组基面加工大多数表面,有利于保证各表面间的相互位置要求,避免基准转换带来的误差,而且简化了夹具的设计和制造,缩短了生产的准备周期,降低了费用。(3)自为基准原则。 有些零件的精加工工序,要求余量小而均匀,可用加工表面本身作为精基准,称为自为基准原则。(4)对于精密零件,有时还用互为基准,反复加工原则。 综上所述,对于壳体类零件,一般多用“一面两孔”作为统一的精基准,这样定位简便,可靠,符合基准统一原则,避免因基准转换而造成加工误差图1-1零件主视图图1-2 零件俯视图 图 1-3 零件K-K剖面图1-4 第二章 零件工艺规程设计2.1确定零件的生产类型生产纲领的确定:N零=Q(1+)式中,N零:零件的生产纲领 Q:产品的生产纲领,Q=5000件/年 n:零件的数量,n=1 :零件饿备品率,一般情况下为3%-5%,取4% :零件的平均废品率,取1%所以,N零=50001(1+4%+1%)=5250件/年根据【】知零件为大批量生产2.2确定零件的毛坯制造形式影响毛坯选择的因素包括:(1) 零件材料的工艺性及对材料组织的要求(2) 零件的结构形状和外形尺寸(3) 零件对毛坯精度,表面粗糙度和表层,性能的要求(4) 件生产纲领的大小(5) 现有生产能力和发展用途由于托架要求具有足够的强度好刚度,以及良好的耐磨性和疲劳强度,故材料选择QT450毛坯制造采用:铸造2.3制定工艺路线2.3.1.工艺过程的安排 托架本身的刚度比较高,去外力作用下,不容易变形,加工比较容易。 在安排工艺过程中,主要表面的粗精加工分开,粗加工安排在前,切削余量大,切削力大,加紧力也大;精加工安排在后,切削余量小,切削力小,加紧力也小,因此工件不容易变形,能够保证加工精度。2.3.2.各主要表面的工序安排如下(1)185外圆的端面:粗车(2)135H7内孔:粗镗半精镗 (3)135H7内孔,145倒角(4)72K7内孔:粗镗半精镗 (5)K-K面:粗铣 (6)145圆端面:车 (7)瓦架处端面:粗车 (8)368外圆面:粗车半精车 (9)356外圆面:粗车 (10)130K7内孔:粗镗精镗 (11)攻M135丝 (12)14-16.5:钻及刮平35(13)2-M16螺纹孔;钻攻4-M22螺纹孔:钻扩攻丝(14)7-M14螺纹孔及M12螺纹:钻攻丝2.4托架工艺路线方案一(1)打定位锥孔(2)车:瓦架端面处,368、356外圆,止口处端面(3)钻:14-16.5孔、4-M2底孔、2-M16底孔(4)车:185圆端面、72K7内孔、135内孔及倒145角(5)扩:倒角,攻丝:4-M22螺纹孔(6)轴承座合模(7)粗镗:2-130K7孔(8)精镗:2-130K7孔、135H7及72K7孔(9)滚丝:2-M1353-6H螺纹(10)轴承座分模(11)开14-35,攻丝:2-M16-6H螺纹(12)钻,攻丝在185端面上:7-M14-6H螺纹孔、M12-6H螺纹孔、2-12孔(13)清洗入库2.5.工艺方案路线二 (1) 车185圆端面 (2) 车:瓦架处端面、368、356外圆,止口处端面 (3) 钻孔:14-16.5孔、4-M22底孔、2-M16底孔、倒角攻丝4-M22螺纹(4)钻孔:7-M14孔、M12底孔、2-12孔 攻丝:7-M14-6H螺纹孔、M12-6H螺纹孔(5)轴承座合模 (6)粗镗:2-130K7孔、135H7及72K7孔 (7)精镗:2-130K7孔、135H7及72K7孔(8)车螺纹:2-M1353-6H螺纹(9)轴承座分模(10)平14-35 攻2-M16-6H螺纹(11)清洗入库2.6.工艺方案的比较与分析首先,明确托架机械加工的主要表面为:135H7内孔、72K7孔、137K7孔及368外圆面。次要加工表面:185外圆的端面,K-K面、365外圆面,14-35的刮平面。虽然上述两种方案都是可行的,但各有缺点和优点。从生产纲领方面考虑,由于是大批量生产,方案II必须进行划线后才能加工,这样无形中就增加了一道工序,且划线在大批量生产中也不适合。而方案I中,采用了打定位锥孔的方法,即可用这些锥孔作为定位用,也可以作为精基准,且打定位锥孔有专用夹具,这样符合大批量生产要求,所以方案I的安排较合理。综上所述,最后确定工艺路线方案I,其特点如下:(1)加工阶段分的比较合理粗精分开,保证了零件的技术要求,合理的使用设备,保证加工的质量,在粗加工各表面后,可及早的发现毛坯缺陷,避免损失更多的工时和费用。(2)定位基准的选择在加工过程中,定位基准满足基准重合原则,减少了因基准不重合而产生的定位误差,提高了定位精度。定位基准的选择还满足基准统一的原则,简化了工艺过程的制定,是夹具的设计制造简单,降低了成本。(3)按照工序集中的原则来拟定工艺路线现代化生产的发展多趋向于工序集中,采用高效率的专用组合机床和专用夹具以提高生产率,保证加工质量。2.7.确定机械加工余量,工序尺寸及毛坯尺寸 托架材料:QT450, 重量:39.17kg 机械加工余量对工艺过程有一定的影响,余量不够,不能保证零件的加工质量,余量过大,不但增加加工的劳动量,而且增加了材料、刀具、能源的消耗,从而增加了成本,所以必须合理安排加工余量。 这次设计采用查表法确定各表面的加工余量,工序尺寸,毛坯尺寸。(1)185远端面加工余量及工序尺寸的确定由I表1-28,粗车:a=1.5mm(2)455外圆的端面车:a=3.1mm(3)135H7孔由I表5-68,粗镗:a=4mm 精镗:a=0.5mm(4) 72K7孔 粗镗:a=4mm 精镗:a=0.5mm(5)130K7孔 粗镗:a=4mm 精镗:a=0.5mm2.8.确定各工艺装备及切削用量 5序:铸造 10序:人工时效 15序:涂漆 20序:钻三个定位锥孔(1) 机床:摇臂钻床Z35 由1表4-4-1(2) 夹具:专用夹具(3) 刀具:高速钢钻头D=20mm(4) 切削用量:p=10/2=5mm=0.10mm/r =0.25m/s =6010000.25/3.1420=238.8r/min25序:a.粗车止口368外圆(1) 机床:专用立式机床(2) 夹具:专用夹具(3) 刀具:外圆车刀(4) 切削用量:p=3mm =0.5mm/s =1m/s 由1表3-19 =1000601/3.14368=51.86r/min按机床选取w=50r/minw=3.1450368/601000=0.963m/s b.粗车455的外圆的端面 (1)机床:专用立式机床 (2)夹具:专用夹具 (3)刀具:端面车刀(4)切削用量:p=5mm =1mm/r =1m/s =6010001/3.14455=41.92r/min 按机床选取w =40r/min w=3.1440455/601000=0.95m/s c.粗车瓦架处356外圆 (1)机床:专用立式机床 (2)夹具:专用夹具 (3)刀具:外圆车刀 (4)切削用量:p=6mm =1mm/r =0.85m/s =6010000.85/3.14356=42.6r/min 按机床选取:w =40r/minw=3.1440356/601000=0.74m/s d.半精车368外圆 (1)机床:专用立式机床 (2)夹具:专用夹具 (3)刀具:外圆车刀 (4)切削用量:p=0.4mm =0.25mm/r =1.5m/s =6010001.5/3.14368=77.89r/min 按机床选取:w =80r/minw=3.1480368/601000=1.54m/s e.粗车瓦架处端面(1)机床:专用立式机床 (2)夹具:专用夹具 (3)刀具:90端面刀,2525 (4)量具:游标卡尺(5)切削用量:p=5mm =1mm/r 由1表3-13 =1.275m/s 由1表3-18公式算得图2-130序:钻孔14-16.5及4-M22,2-M16螺纹底孔 机床:组合机床 刀具:16.5钻头,19钻头,15钻头 切削用量:(1)钻16.5孔 p=8.25mm =0.7mm/r 由1表3-38 =0.35m/s 由1表3-42 =1000600.35/3.1416.5=405.3r/min 由机床选取:w =400r/minw=3.1416.5400/601000=0.345m/s(2)钻19孔p=9mm =0.7mm/r 由1表3-38 =0.35m/s 由1表3-42 =1000600.35/3.1419=351.9r/min 由机床选取:w =400r/minw=3.1419400/601000=0.398m/s (3)钻15孔p=7.5mm =0.7mm/r 由1表3-38 =0.35m/s 由1表3-42 =1000600.35/3.1415=445.85r/min 由机床选取:w =400r/minw=3.1415400/601000=0.314m/s图2-235序:a.粗车185端面 机床:C516-A立式机床 夹具:专用夹具 刀具:90端面车刀,2525刀杆 切削用量:p=5mm =1mm/r 由1表3-13 =0.9m/s 由1表3-19 =1000600.9/3.14185=92.96r/min 由机床选取:w =100r/minw=3.14185100/601000=0.97m/s b.粗车135H7的内孔 机床:C516-A立式机床 夹具:专用夹具刀具:内孔车刀、刀杆2525,伸出长度125 mm切削用量:p=3mm =0.2mm/r 由1表3-15 =1.5m/s 由1表3-19 =1000601.5/3.14135=212.3r/min 由机床选取:w =200r/minw=3.14135200/601000=1.41m/s c.粗车72K7孔 机床:C516-A立式机床 夹具:专用夹具 刀具: 内孔车刀,伸出长度200 mm切削用量:p=5mm 由1表3-22 =0.33mm/r 由1表3-22 =1m/s 由1表3-19 =1000601/3.1472=265.4r/min 由机床选取:w =200r/minw=3.1472200/601000=0.754m/s d.对135H7孔进行145倒角图2-3 40序:对4-M22-6H螺纹孔:扩,倒角,攻丝a.扩19.3的孔机床:摇臂钻床刀具:19.3 mm扩孔刀切削用量:p=0.6mm =1.5f钻=1.50.72=1.05mm/s 由1表3-54 =0.5V钻=0.50.35=0.175m/s 由1表3-54 =1000600.175/3.1420=167.2r/min 选取w =170 r/min v=0.17 m/sb.倒角c.攻丝4-M22 机床:摇臂钻床 夹具:专用夹具 刀具:M22丝锥 公制粗牙机用丝锥 由1表5-31 M222.5 v=0.265 m/s 由1表3-63图2-4 为35序的c-c剖 45序:插G面 加紧,定位同25序 50序: 将托架与轴承座进行装配 55序:粗镗130K7孔,并倒角 机床:专用镗床 刀具:高速镗刀切削用量:p=0.5mm =0.5mm/s =25m/min=0.416m/s =1000600.416/3.14130=61.15r/min 选取w =14 r/min w =3.1413064/601000=0.435m/s 60序:(1)精镗2-130K7孔 机床:专用组合镗床 刀具:硬质合金镗刀切削用量:p=0.5mm =0.15mm/s =80m/min=1.33m/s =1000601.33/3.14130=195.5r/min选取w =200 r/min w =3.14130200/601000=1.36m/s(2)精镗135H7及72K7孔,采用同轴镗切削用量:p=0.5mm =0.15mm/s =80m/min=1.33m/s =1000601.33/3.14135=188.25r/min选取w =200 r/min w =3.14135200/601000=1.413m/s图2-5 65序:铣2-M1353-6H螺纹 机床:卧式铣床X62 夹具:专用夹具 刀具:M1353螺纹铣刀 切削用量:=130m/min t=1.36 =13r/min s=2.54 70序:将托架与轴承座分开 75序:(1)刮平14-35 机床:立式钻床 刀具:35刮平刀(2)攻2-M16螺纹刀具:M16丝锥图2-6 80序:1.钻7-M14-6H螺纹孔,2-12孔,M12-6H螺纹孔a.7-M14-6H螺纹底孔机床:组合立式机床刀具:12.3钻头切削用量:p=6.15mm =0.7mm/s =0.35m/s 选取w =530 r/min w =3.1412.3530/601000=0.34m/s b.2-12孔机床:组合立式机床刀具:12钻头切削用量:p=6mm =0.6mm/s =0.35m/s 选取w =530 r/min w =3.1412530/601000=0.332m/sc.M12-6H螺纹底孔 机床:组合立式机床刀具:10.9钻头切削用量:p=5.45mm =0.6mm/s =0.35m/s =1000600.35/3.1410.9=613.56r/min 选取w =530 r/min w =3.1410.9530/601000=0.302m/s2.攻7-M14-6H螺纹攻M12-6H螺纹 85序:清洗去毛刺 90序:检验入库2.9.确定粗精镗的工时定额 (1) 粗镗2-130H7孔由2知: 式中 =50 (2) 精镗2-130K7孔 (3) 粗镗135H7及72K7孔 第三章 夹具设计3.1.概述 在机床上对零件进行机械加工时,为保证工件加工精度,首先要保证工件在机床上占有正确的位置,然后通过加紧机构使工件的正确位置固定不动,这些任务都是由夹具来完成的。 对于单位,小批量生产,应尽量使用通用夹具,这样可以降低成本,但由于通用夹具适用各种工件的装夹,所以加紧时,往往较费时间,并且操作复杂,生产效率低。 本零件属于大批量生产,故不适用通用夹具,为了保证加工精度,提高生产效率,故得进行专用夹具设计。对于后桥托架的作用,材料、技术要求以及加工工艺过程的分析,我们在第一章中已经详细的分析过了,所以,夹具的设计就一定要针对零件的上述要求,设计简单方便,而且保证设计费用尽量低。在本章中,我们主要讨论设计工艺过程中的60序-精镗2-130K7孔、135H7及72K7孔的专用夹具。3.2. 设计目的 (1) 能运用所学基本理论知识,正确解决工件在加工时的定位和夹紧问题,选择合理的方案,进行必要的计算,根据题意设计出符合优质、高效、低成本的夹具。 (2) 学习正确的调查研究方法,收集有关资料,掌握正确的夹具设计思想、方法和手段,学会正确使用有关手册及其它技术资料。(3) 分析研究结构工艺性问题,提高结构设计能力。(4) 进一步了解有关机床、刀具和量具等工装知识。3.3夹具设计的基本要求(1) 工装夹具应具备足够的强度和刚度。 夹具在生产中投入使用时要承受多种力度的作用,所以工装夹具应具备足够的强度和刚度。 (2) 夹紧的可靠性。 夹紧时不能破坏工件的定位位置和保证产品形状、尺寸符合图样要求。既不能允许工件松动滑移,又不使工件的拘束度过大而产生较大的拘束应力。 (3) 镗孔操作的灵活性。 使用夹具生产应保证足够的加工空间,使操作人员有良好的视野和操作环境,使生产的全过程处于稳定的工作状态。 (4) 便于零件的装卸。 操作时应考虑工件在装配定位后能顺利的从夹具中取出。 (5) 良好的工艺性。 所设计的夹具应便于制造、安装和操作,便于检验、维修和更换易损零件。设计时还要考虑车间现有的夹紧动力源、吊装能力及安装场地等因素,降低夹具制造成本。3.4方案设计方案设计是夹具设计的第一步,其好坏将直接影响工件的加工精度,加工效率,稍不注意就会造成不能满足加工要求或加工精度达不到设计要求,初步设计夹具图见3-1,所以分析如下:图3-1 夹具总图3.4.1. 夹具体方式的确定 夹具体是夹具的基本件,它既要把夹具的各种元件、机构、装置连接成一个整体,而且还要考虑工件装卸的方便。因此,夹具体的形状和尺寸主要取决于夹具各组成件的分布位置、工件的外形轮廓尺寸以及加工的条件等。在设计夹具体时应满足以下基本要求。 (1) 具有足够的强度和刚度。 (2) 结构简单、轻便,在保证强度和刚度前提下结构尽可能简单紧凑,体积小、质量轻和便于工件装卸。 (3) 安装稳定牢靠。 (4) 结构的工艺性好,便于制造、装配和检验。 (5) 尺寸要稳定且具有一定精度。 (6) 清理方便。夹具体毛坯制造方法的选择 综合考虑结构合理性、工艺性、经济型、标准化以及各种夹具体的优缺点等,选择夹具体毛坯制造方法为铸造夹具体; 夹具体的外形尺寸 在绘制夹具总图时,根据工件、定位元件、夹紧装置及其辅助机构在总体上的配置,夹具体的外形尺寸便已大体确定。然后进行造型设计,再根据强度和刚度要求选择断面的结构形状和壁厚尺寸。夹具体长度955mm,宽度580mm;根据设计要求,夹具体上设计有螺孔、销孔,并且要求定位定位器和夹紧器的销孔在装配时配作.图3-2 夹具体3.4.2. 定位方式及元器件选择定位器的作用是要使工件在夹具中具有准确和确定不便的位置,在保证加工要求的情况下,限制足够的自由度。 工件的定位原理 自由物体在空间直角坐标系中有六个自由度,即沿OX,OY,OZ三个轴向的平动自由度和三个绕轴的转动自由度。要使工件在夹具体中具有准确和确定不变的位置,则必须限制六个自由度。工件的六个自由度均被限制的定位叫做完全定位;工件被限制的自由度少于六个,但仍然能保证加工要求的定位叫不完全定位。在镗孔夹具设计中,按加工要求应限制的自由度而没有被限制的欠定位是不允许的,而选用两个或更多的支撑点限制一个自由度的方法称为过定位,过定位容易位置变动,夹紧时造成工件或定位元件的变形,影响工件的定位精度,过定位也属于不合理设计。分析工件的加工要求,选择“一面两销”定位方法,其中一面限制了3个自由度,而两销也限制3个自由度,根据六点定位原则,属于对工件的完全定位。定位元件选择两个定位销A型和B型配套使用。图3-3 定位销3.4.3.夹紧方式及元器件选择夹紧机构的三要素是夹紧力方向的确定、夹紧力作用点的确定、夹紧力大小的确定。 对夹紧机构的基本要求如下: (1) 夹紧作用准确,处于夹紧状态时应能保持自锁,保证夹紧定位的安全可靠。 (2) 夹紧动作迅速,操作方便省力,夹紧时不应损害零件表面质量 (3) 夹紧件应具备一定的刚性和强度,夹紧作用力应是可调节的。 (4) 结构力求简单,便于制造和维修。夹紧力的确定设计夹紧装置时,首先应根据工件的结构特点,加工要求以及工件加工过程中受力状况等合理的确定夹紧力的方向、大小和作用点。1.夹紧力的方向 主要和工件定位基准的配置以及工件所受为例的作用方向更有关,确定的原则是:(1)加紧力的方向应垂直于主要定位基准面。工件的主要定位基准面其面积一般较大,限制的自由度较多,夹紧力的方向垂直作用于此面上,由夹紧力所引起的单位面积上的变形较小。(2)夹紧力的方向应尽可能和切削力、工件重力同向。当三者同向的时候,加工过程中所需的夹紧力最小,从而能简化加紧装置的结构,便于操作。(3)夹紧力的方向应尽可能使工件变形最小。由于工件的刚度在不同方向一般是不同的,加紧时应引起重视。2.夹紧力作用点的选择(1)夹紧力应落在支承元件上或几个支承元件所形成的支承面内。(2)夹紧力应落在工件刚度较好的部位上。(3)夹紧力应尽量靠近加工面。3.夹紧力的计算镗孔为最后工序,所选刀具为硬质合金。由3表6-20可得:将第一章中精镗孔的数据代入上式,可得:镗2-130H7孔 镗135H7孔 镗72K7孔 因为镗135H7孔和镗72K7孔采用同轴镗,镗2-130H7孔也是同轴镗。镗2-130H7孔时,只需要考虑, ,镗135H7孔和72K7孔时,向下,起到夹紧作用,故不必考虑,只要考虑扭矩取 安全系数 加工性质系数刀具纯化系数 断续切削系数实际所需的夹紧力本夹具采用的是螺旋压紧螺钉,所以可以达到夹紧力要求。对于此镗孔工序,要求四个孔在一道工序中完成,以保证其相互之间的垂直度,而且两个130K7孔必须同时加工以保证其同轴度,这就要求机床在相互垂直的两个方向可以加工,所以要求加紧机构在水平方向能够转动,以保证工件的方便装卸。综上述要求,选用压紧螺钉对工件进行压紧,同时用一个配套机构与压紧螺钉配合,再与螺柱进行装配,使压紧螺钉和其配套机构可以绕轴转动,以实现压紧螺钉在水平方向上的转动,保证了工件在垂直方向上的装卸方便。图3-4 压紧螺钉图3-5 螺钉配件4夹具结构镗床镗孔夹具采用夹具体,再在夹具体上装上定位和夹紧元件。1夹具体,4镗套,8镗模架,7螺柱,9压紧螺钉,5和6定位销,还有螺钉,垫圈,螺母M16组成整个夹具。夹具结构见夹具总图。3.5主要零件设计的说明3.5.1.夹具体综合考虑了结构合理性、工艺性、经济型、标准化以及各种夹具体的优缺点等,选择夹具体毛坯制造方法为铸造夹具体;考虑到定位的精确度,要求定位定位器和夹紧器的销孔在装配时配作;夹具体的强度要求以及夹具体的结构要求,没有在夹具体上设计加强筋。考虑到夹具的装配要求,夹具所有突起的部分都需要先铣后才能装配,考虑到加工会产生的大量废屑,故在夹具体底座中心处留孔,以便清洁打扫,具体分析和图见工序卡片和夹具图。3.5.2.压紧螺钉综合考虑到夹紧作用准确,夹紧定位的安全可靠,夹紧动作操作方便省力,夹紧时不应损害零件表面质量,夹紧件应具备一定的刚性和强度,夹紧作用力应是可调节的,结构简单,便于制造和维修等要求,压紧螺钉选用标准件。3.5.3.镗套 镗套的结构与精度直接影响到被加工孔的精度与表面粗糙度。常用的镗套有一下两种:(1)固定式镗套 在镗孔过程中,不随镗杆一起转动的镗套,称为固定式镗套。固定式镗套的优点是外形尺寸小,结构简单,精度高。但是镗杆在镗套内既有相对转动有相对轴向移动,镗套容易磨损,因此,只适用于低速镗孔,即摩擦面线速度不超过3m/s。 图3-6(2)回转式镗套 回转式镗套随镗杆一起转动,镗杆与镗套只有相对移动。因而镗套与镗杆之间磨损小,可避免发热出现“卡死”的现象。因此适用于高速镗孔。回转式镗套可分为滑动式回转镗套和滚动式回转镗套两种。前者优点是结构尺寸小,回转精度高,减振性好,承载能力强,但需要充分的润滑,摩擦面的线速度不宜超过3m/s。后者为滚动式回转镗套的典型结构,由于导套与支架之间安装了滚动轴承,所以旋转线速度可以大大的提高。但由于径向尺寸啊,回转精度受轴承精度的影响。因此,常采用滚针轴承以减少径向尺寸,采用高精度轴承以提高回转精度。综合考虑夹具和加工要求,选用滚动式回转镗套,选用材料为20钢,具体见3-6图。 3.5.4.螺柱及定位销根据装配要求,螺柱的作用是连接夹具体和夹紧机构,而且保证压紧螺钉能绕其自由转动,拧紧螺母又可以固定夹紧机构,所以螺柱的两端都车有螺纹,精度选择10级,选用材料为45号钢。而定位销的选择是根据工件上定位孔和加工装配要求,考虑其损耗,所以选择标准件,增加其互换性。其规则和配合见夹具图。图3-7 螺柱3.6定位误差分析与计算在机械加工过程中,产生加工误差的原因很多,在这些因素中,有一项与机床夹具有关,即为定位误差。为了满足工序要求,必须使工序各项加工误差之和小于该工序所规定的工序误差。为了保证托架四个孔的位置精度,采用了“一面两销”定位,为了减少个孔的尺寸、形状及位置误差,镗孔时,采用基准重合原则。根据5表1-1-12式中,工件在夹具中的定位误差定位销与定位孔;根据7表4-6 精度要求选用 本工序为孔加工的最后一道工序,其加工误差是0.040 定位误差满足上式中 第一为孔与圆定位销间的最小间隙 式中:转角误差 第二定位孔与销边销间的最小距离转角误差均小于个孔本工序的工序误差。通过“一面两销”定位精度满足加工要求。3.7夹具的装配要求(1) 销装配到夹具体上时,需要保证基面与夹具体横向中心线垂直(2)轴安装到夹具体上时,保证其轴线与夹具体中心线的平行度。 (3)定位和夹紧序的螺旋夹紧器件装配到夹具体上时,需要保证其中心线与夹具体横向中心线垂直,与夹具体竖向中心线平行。(4)定位和夹紧序的螺旋夹紧器件的装配,装上螺钉,保证螺旋夹紧器件右边中心线与基面的距离和公差 (5)保证镗模架在夹具体上的安装精度,装上螺钉保证其中心线的水平与垂直,还要保证与镗套的配合精度,要保证两镗套中心线的同轴度0.013。 (6)装上弹簧、压板等其他零件,完成整个装配。3.8.夹具的操作步骤(1)将工件放置于夹具体上,由两个定位销相互配合定位。(2)旋转螺旋夹紧螺钉,使其处在托架正上方,拧紧与轴配合的螺母,使夹紧机构固定在夹具体上,然后再拧紧螺旋夹紧螺钉,使工件充分夹紧。 (3)镗孔加工完成后,松开与轴配合的螺母,再松开螺旋夹紧螺钉(此步骤可以不用),旋转夹紧机构,使其离开工件垂直面,拔出插销,取出工件。3.9.夹具使用注意事项、保养及维护(1)使用前对限位尺寸检查是否还保持正确位置;(2)如果挡销磨损超差,可以进行打磨修复;如果插销、定位锥头销磨损超差,可以重新组装,错开磨损部位后继续使用。(3)使用后需要涂防绣油。结论本次设计第一部分针对托架零件,分析和制定其加工工艺路线,粗基准和精基准的选择满足要求,工序安排满足先粗后精,先面后孔的加工原则,基本满足了托架的加工和性能要求,但是在某些工序中,安排多次加工不同的面或孔,在实际生产过
