火箭燃料贮箱FSW焊接用组合夹具设计【18张CAD图纸+毕业论文】【答辩通过】

收藏

资源目录
跳过导航链接。
火箭燃料贮箱FSW焊接用组合夹具设计【全套CAD图纸+毕业论文】【答辩通过】.rar
答辩.ppt---(点击预览)
毕业论文.doc---(点击预览)
文献综述.doc---(点击预览)
开题报告.doc---(点击预览)
外文翻译.doc---(点击预览)
任务书.doc---(点击预览)
A4-轮子.dwg---(点击预览)
A4-蜗杆.dwg---(点击预览)
A4-筒体底架.dwg---(点击预览)
A4-筒体夹具底座.dwg---(点击预览)
A4-球面体夹具支柱.dwg---(点击预览)
A4-球面体夹具受力板.dwg---(点击预览)
A4-小齿轮轴.dwg---(点击预览)
A4-小齿轮.dwg---(点击预览)
A4-大齿轮轴.dwg---(点击预览)
A4-大齿轮.dwg---(点击预览)
A3-筒体夹具左端.dwg---(点击预览)
A3-筒体夹具右端.dwg---(点击预览)
A3-筒体夹具受力挡板装配.dwg---(点击预览)
A3-球面体夹具下底面.dwg---(点击预览)

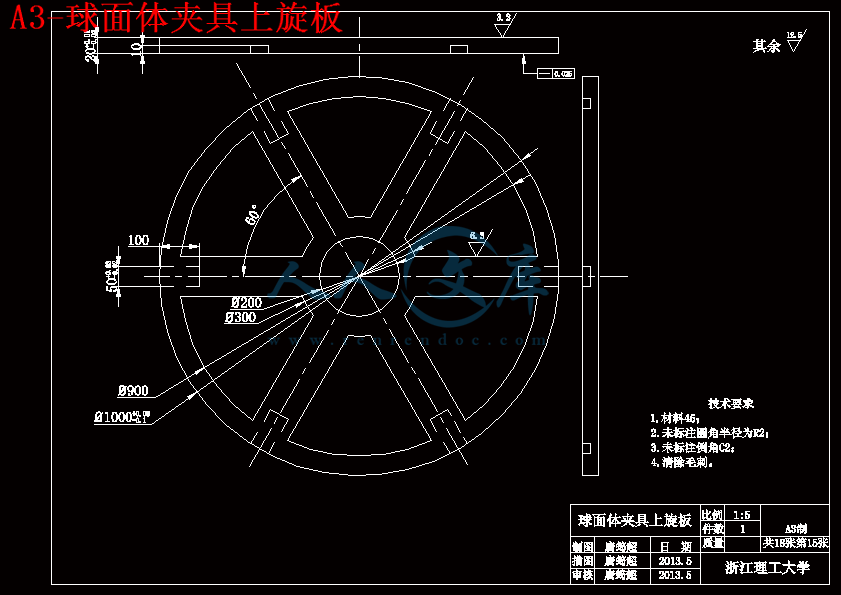

A3-球面体夹具上旋板.dwg---(点击预览)
A2-球面体夹具装配图.dwg---(点击预览)
A1-筒体夹具装配图.dwg---(点击预览)

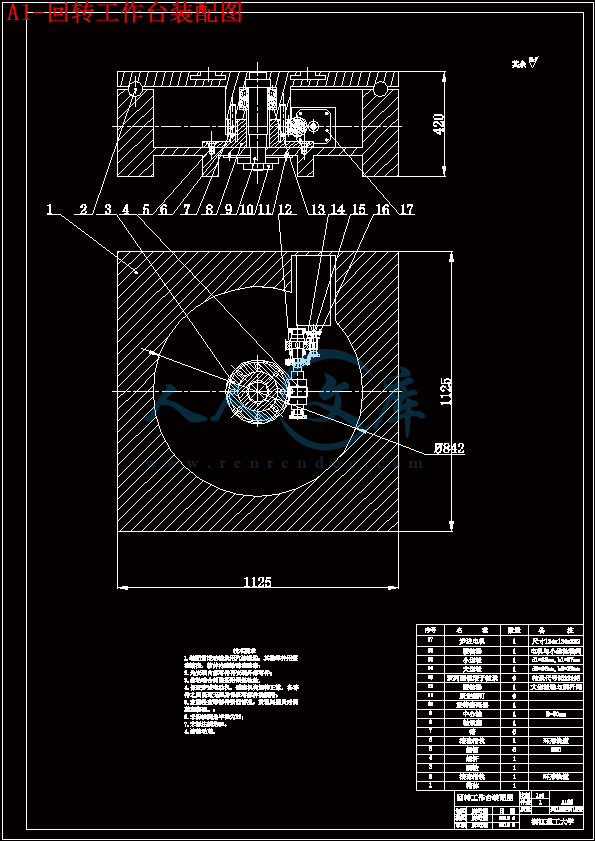

A1-回转工作台装配图.dwg---(点击预览)
pdf版本
外文翻译原文
压缩包内文档预览:
预览图 预览图 预览图 预览图 预览图 预览图 预览图 预览图 预览图 预览图 预览图
编号:445375    类型:共享资源    大小:8.46MB    格式:RAR    上传时间:2015-07-01 上传人:好资料QQ****51605 IP属地:江苏
45
积分
关 键 词:
火箭 燃料 fsw 焊接 组合 夹具 设计 全套 cad 图纸 毕业论文 答辩 通过
资源描述:

摘要

近年来,我国国用火箭燃料贮箱都是采用了搅拌摩擦焊(FSW)焊接。目前在火箭燃料贮箱的焊接过程中并没有具体统一的夹具使用,导致贮箱表面圆度与精度数值有起伏,甚至有些表面还有微型凹陷,所以设计一套火箭燃料贮箱在搅拌摩擦焊焊接过程中专用的组合夹具迫在眉睫。

火箭燃料贮箱主要由三部分组成,可以分为2个主要工件,分别是中间的薄壁筒体以及两端的半球面体。其中半球面体一般先由6块瓜瓣片形状的金属板焊接成半球面体状,再和一个端盖焊接成完整的贮箱球面盖,所以这里需要一套完整的焊接夹具。由于搅拌摩擦焊焊接机器的旋转局限性,焊接完成两个瓜瓣片之间的纵缝后,需要整个工件和夹具一起旋转60°之后才能继续焊接另外的纵缝,所以需要另外设计一台特定配置的回转工作台用来带动整个夹具和工件一起转动。设计薄壁筒体夹具时,由于用于筒体焊接的搅拌摩擦焊机器有绕中心轴旋转功能,所以不必再设计新的工作台。

设计过程:在FSW的工作原理和工件的结构基础上分析夹具需要的定位面和夹紧面;在Pro/E上绘制初步的三维模型,设计出大概的尺寸;对夹具整体的外形和尺寸进行优化,分析考虑其实用性并进行修改;通过球面体夹具的尺寸算出体积和重力;根据其他数据设计对应的回转工作台;受力分析和校核;在Pro/E上进行零件的装配;根据三维零件模型和装配模型在AutoCAD上绘制二维图;Pro/E上夹具、回转工作台、工件的配合演示。


关键字:火箭燃料贮箱;夹具;回转工作台;设计;筒体;球面体


Abstract

In recent years, friction stir welding (FSW welding) is used in China's rocket fuel tanks. At present, the use of chucking in the welding process of rocket fuel tank lack of standardization, resulting in the record of tank’s circular degree and accuracy up and down, even some surfaces emerge micro sunken. To design a suit of special combination fixture for rocket fuel tank in the friction stir welding process is extremely urgent.

Rocket fuel tank is mainly composed of three parts, can be divided into two main parts, which are thin-wall cylinder and both ends of the hemispherical work piece. Generally, the hemispherical work piece is welded by six scalloped segment metal plates at first, then weld with end cover. It requires a complete set of welding fixture. Due to the limitation of the FSW welding machine’s rotating, after welding the longitudinal seam between two scalloped segment plates, the work piece and fixture need to rotate 60 degrees to continue longitudinal seam welding. It needs designing a specific configuration rotary working-table to drive the fixture and work piece rotate together. When designing the thin-wall cylinder’s fixture, there is no need to design a new working-table because of the standard machine.

The design process: Analyze the locating surface and clamping surface of fixture’s need on the basis of FSW’s operational principle and work piece’s structure; Draw the initial 3D model in Pro/E, design outline dimensions; Optimize the whole size and shape of fixture, considering the practicability and modify; Figure out volume and gravity on the basis of the hemispherical work piece fixture’s size, design the corresponding rotary working-table on the basis of other date; Force analysis and check; Assemble parts in Pro/E; To draw 2D diagram in AutoCAD according to the 3D part model and assembly model; Show the assemble in Pro/E.


Keywords: rocket fuel tank; fixture; rotary working-table; design; cylinder; the hemispherical



目  录

摘  要

Abstract

第1章 绪论1

1.1 研究的目的及意义1

1.2 国内外研究现状3

1.2.1 薄壁筒体夹具研究现状3

1.2.2 球面体夹具研究现状4

1.3 主要研究内容6

1.3.1 筒体夹具分析与设计6

1.3.2 半球面体夹具分析与设计6

1.3.3 拟解决的主要问题7

第2章 球面体夹具设计7

2.1 机械加工工艺分析7

2.2 夹具的结构方案8

2.3 半球面体夹具装配图12

第3章 回转工作台设计13

3.1 工作台方案分析13

3.2 电机的选择14

3.3 动力参数计算15

3.4 齿轮传动设计16

3.5 涡轮蜗杆传动设计20

3.6 轴、键、轴承及联轴器的设计和选择24

3.7 轴的校核29

3.8 回转工作台装配图35

第4章 筒状体夹具设计36

4.1 机械加工工艺分析36

4.2 夹具的结构方案37

4.3 筒体夹具的装配图41

第5章 AutoCAD与Pro/E软件简介42

5.1软件简介42

5.2三维模型43

第6章 总结44

参考文献45

致  谢46

附录47


第1章 绪论

1.1 研究的目的及意义

自从1991年英国焊接研究所发明了搅拌摩擦焊技术以来,已经过去了21年,搅拌摩擦焊在这21年间为世界制造业做出了巨大的贡献,其中在航天航空,航海船泊,高速列车,交通运输这些高科技行业的表现尤其突出。2002年,在中国航空工业集团-北京航空制造工程研究所与英国焊接研究所共同签署关于搅拌摩擦焊专利技术许可、技术研发及市场开拓等领域的合作协议的基础上,中国第一家专业化的搅拌摩擦焊技术授权公司——中国搅拌摩擦焊中心即北京赛福斯特技术有限公司成立,标志着搅拌摩擦焊技术在中国市场的研发及工程应用工作的正式开启。到现在2012年我国已经成功开发了60余套搅拌摩擦焊设备,将搅拌摩擦焊技术应用于我国航空、航天、船舶、列车、汽车、电子、电力等工业领域中,创造了可观的社会经济效益,为铝、镁、铜、钛、钢等金属材料提供了完美的技术解决方法[1]。


内容简介:
?1:4?1 A1?18?18?2013.5?2013.5?1.?2.?3.?4.?5.?6.?R2?7.?C2?4.?12.5?17?1?134x134x28216?1?15?1d1=32mm,b1=27mm14?1d2=96mm,b2=32mm13?6?352216E12?1?11?610?19?1D=80mm8?17?66?1?5?6M204?13?12?1?1?11235 6789 10 1113 14 1541216 1711251125420?842AA?1:10?1 A2?18?17?2013.5?2013.5?2350?22501008?4321? ?45454545?1661?1.?45?2.?R2?3.?C2?4.?5.?12.5?123455?C4530?1:20?1 A2?18?16?2013.5?2013.5?1234? ?45?4545?1421450023305?451?1.?45?2.?R2?3.?C2?4.?5.?12.5?700?2001234566?4547?A3?47?1000+0.08-0.1?900?300?200?10050+0.03-0.0220+0.01-0.0210?1:5?1 A3?18?15?2013.5?2013.56.33.2?1.?45?2.?R2?3.?C2?4.?12.5?0.025AAA-A?1:10?1 A3?18?14?2013.5?2013.550100?2350200150?2250+0.25 0?1000?900?300?200?30+0.03-0.02?4210201003.26.3?1.?45?2.?R2?3.?C2?4.?12.5?0.02?1:20?1 A3?18?13?2013.5?2013.5137517252375675775?2000?1800?700?200100200?1.?45?2.?R2?3.?C2?4.?12.5??1:10?1 A3?18?12?2013.5?2013.5?2230 0-0.1?6008050?600.025?1.?45?2.?R2?3.?C2?4.?12.5??1:20?1 A3?18?11?2013.5?2013.523301240?200?7001725?2250150?1.?45?2.?R2?3.?C2?4.?12.5??1:1?1 A4?18?10?2013.5?2013.5?1.?200 HBS?2.?R2?3.?C2?4.?12.5?6.36.30.022 A0.022 A3.20.022 A?mn1?z96?7-FK?45?100 0-0.05?91?50H7A32?96A-AB-B?16+0.05-0301820?50?58?32AABB0.015?320.0150.0150.0150.80.80.80.820R8R328840?1:1?1 A4?18?9?2013.5?2013.5?1.45 ?2.?R2?3.?C2?4.?12.5?50n60.005 AA14212.5?A-AA30301742?16+0.05-020?50?16?34?50?79A3.2?1:1.5?1 A4?18?8?2013.5?2013.5?1.?R2?2.?C2?3.?m4?z1?7-FK?d71mm?2:1?1 A4?18?7?2013.5?2013.5?1.?230250 HBS?2.?R2?3.?C2?4.?12.5?6.3?24H7?32?34 0-0.07276.30.022 AA0.022 A3.20.022 A?mn1?z32?7-FK?4512 0-0.05223024812?20?24n6?28?24AAA-ABBB-B14R30.80.80.80.0150.0150.0150.0150.816R6?20?2:1?1 A4?18?6?2013.5?2013.5?1.?230250 HBS?2.?R2?3.?C2?4.?12.5?0.005 AA101?1008+0.1-0.094498?30+0.03-0.02? 2230? 21005050408+0.06-0.0412.53.2?1:5?1 A4?18?5?2013.5?2013.5?1.?R2?2.?C2?4.?10050?1:5?6 A4?18?4?2013.5?2013.5?1.?45?2.?R2?3.?C2?4.?12.5?1028?1000?80?3050500R30025017550?1:4?2 A4?18?3?2013.5?2013.5?1.?45?2.?R2?3.?C2?4.?12.5?6.3400?15050010045002250150050?1:20?1 A4?18?2?2013.5?2013.5?1.?45?2.?R2?3.?C2?4.?12.5?50?150?100?100?1:2?4 A4?18?1?2013.5?2013.5?1.?45?2.?R2?3.?C2?4.?12.5?6.30.05 1 浙江理工大学本科毕业设计(论文)任务书 唐筠超 同学( 机械设计制造及其自动化专业/班级:09(4) ) 现下达毕业设计(论文)课题任务书,望能保质保量地认真按时完成。 课题名称课题名称 火箭燃料贮箱 FSW 焊接用组合夹具设计 主要任务与主要任务与 目标目标 搅拌摩擦焊技术是 90 年代发展起来的、 自发明到工业应用时间跨度最短的一项固相连接新技术。 著名的 B o e i n g、 NASA、 BAE、 HONDA、 GE、 HITACHI、MARTIN 等公司购买了此项技术,并已大量的在航天、航空、车辆、造船等行业得到成功地应用。 本项目拟与其他同学合作开发设计搅拌摩擦焊接筒体及球面体的夹具,适合于筒体纵缝和环缝以及球面体径向和周向得焊接加工, 重点要解决的问题: 1)搅拌摩擦焊筒体夹具设计; 2)搅拌摩擦焊球面体夹具设计设计; 3)贮箱组装焊接时的夹具设计; 目标:目标: 提出的设计方案可行,结构设计合理,完成的三维、二维图纸满足生产要求。 主要内容与基主要内容与基本要求本要求 主要设计内容主要设计内容有:有: 1)筒体夹具的设计方案; 2)球面体夹具方案设计; 3)贮箱组装方案设计; 4)完成三维、二维图纸; 基本要求:基本要求: 按照课题内容,完成总体方案设计,完成三维、二维装配图和零件图,总计不少于 2 张零号图纸;通过三维模型完善设计。 完成毕业设计要求的各种文档,包括文献综述、开题报告、外文翻译及毕业设计论文等。 严格按照进度安排,保质保量完成所承担的任务;遵守实验室规定。 主要参主要参 考资料考资料 及文献及文献 阅读任务阅读任务 查阅与课题有关的文献(论文、书籍或手册等)不少于 10 篇(部) ,写出符合要求的文献综述报告。主要参考文献如下: 1 朱耀祥,浦林祥. 现代夹具设计手册. 北京:机械工业出版社 2010 2 栾国红.柴鹏.孙成斌钛合金的搅拌摩擦焊探索期刊论文-焊接学报 2005(11) 3 李光.李从卿.董春林.栾国红动态控制低应力无变形搅拌摩擦焊技术期刊论文-航空制造技术 2007(z1) 4 李兵.谢里阳.王磊.何雪浤搅拌摩擦焊工艺与机理的研究期刊论文-现代制造技术与装备 2008(1) 5 任淑荣.马宗义.陈礼清搅拌摩擦焊接及其加工研究现状与展望期刊论文-材料导报 2007(1) 6 黄华.董仕节.刘静先进的搅拌摩擦焊技术期刊论文-有色金属 2006(1) 7 王训宏.王快社搅拌摩擦焊的发展现状及存在的问题期刊论文-焊接技术 2006(6) 8 R.S. Mishra, Z.Y. Ma. Friction stir welding and processing J. 2 Materials Science and Engineering R 2005 (50): 178. 9 L.B. Johannes, R.S. Mishra. Multiple Passes of Friction Stir Processing for The Creation of Superplastic 7075 Aluminum J. Materials Science and Engineering: A 2007 (464):255-260. 10 Lienert, T.J., Stellwag, W.L. Jr., Grimmett, B.B. and Warke, R.W., Friction welding studies on mild steel, Supplement to the Welding Journal, 2003, Vol. 82 No. 1, pp. 1s-9s. 外文外文 翻译任务翻译任务 阅读2篇以上(10000字符左右)的外文材料,完成2000汉字以上的英译汉翻译。英文文献参考如下: 1 W.M.Thomas,E.D.Nicholas.Friction stir welding for the transportation industries J.Elsevier Science ,1997.6. 2 K.Kumar,Satish V.Kailas.The role of friction stir welding tool on material flow and weld formationJ.Elsevier Science.2007.8. 计划进度:计划进度: 起止时间 内容 20122012.12.12.010120201212. .12.12.0707 毕业设计前期资料准备、毕业设计任务书、外文翻译任务布置。 20201212.12.12.080820201212. .1212. .3131 教师指导学生查阅资料(包括外文资料), 撰写文献综述、 开题报告及完成外文资料翻译等工作。完成文献综述、开题报告及完成外文资料翻译放假前交指导教师。 2013.01.12013.01.07 完成文献综述、开题报告及完成外文资料翻译等等工作。 指导教师审核学生上交的文献综述、开题报告及外文资料翻译等,为小组交流、开题报告答辩做准备。 2013.01.082013.01.13 完成开题报告答辩工作; 进行总体方案设计。 2013.01.132013.04.05 完成夹具设计,零件图绘制。 2013.04.062013.04.15 毕业设计中期检查指导情况,学生完成情况,以及表格与记录的填写情况。 2013.04.162013.05.10 三维夹具装配图,二维零件图,装配图,论文撰写。 学生完成课题设计,提交毕业设计(论文) 。 2013.05.112013.05.15 教师对毕业设计(论文)的审阅;评议小组分组审阅。 2013.05.162009.05.20 论文答辩 实习地点实习地点 指导教师指导教师 签签 名名 年 月 日 系系 意意 见见 系主任签名: 年 月 日 学院学院 盖章盖章 主管院长签名: 年 月 日 外外 文文 翻翻 译译 毕业设计题目:毕业设计题目:火箭燃料贮箱火箭燃料贮箱 FSW 焊接用组合焊接用组合夹具设计夹具设计 原文原文 1:Friction stir welding for the transportation industries 译文译文 1:搅拌摩擦焊在运输行业搅拌摩擦焊在运输行业上上的应用的应用 原文原文 2:The role of friction stir welding tool on material flow and weld formation 译文译文 2:搅拌摩擦焊搅拌摩擦焊搅拌头搅拌头在在材料流动材料流动与焊缝成形方面的作用与焊缝成形方面的作用 搅拌摩擦焊在运输行业搅拌摩擦焊在运输行业上上的应用的应用 作者:W.M.Thomas,E.D.Nicholas 国籍:英国 出处:爱思唯尔科技部 本文将重点介绍较新兴的技术搅拌摩擦焊(简称 FSW) 。像所有的摩擦焊接一样,FSW 也是在固相中进行的。一般的固相焊接方式是以一种古老的冶金工艺的形式被人们所熟知。 搅拌摩擦焊接是一个比被加工面更硬的搅拌头连续自发无损耗的热剪切过程。另外,FSW 产生的固相,以相对较低的代价得到变形小,表面不错的焊接面。从本质上讲,外形特殊的搅拌头的一部分插入接缝处。一旦进入焊缝,有相对运动的搅拌头与工件摩擦生热从而在接触的部分地方产生一个塑性变形区域。 在工件的顶部和搅拌头轴肩的接触区域也会产生摩擦热。 轴肩区域产生的额外的摩擦热提供了焊缝区并且起到了防止塑形状态材料溢出的作用。 然后搅拌头沿着工件上的分型线前行,背后的塑性材料接合形成固相焊缝。虽然工件在搅拌摩擦焊时会变热但是不会达到熔点。搅拌摩擦焊可以加工大多数铝合金,并且不容易生成表面氧化物。到目前为止的实验证明,大部分适用于汽车、铁路、海运和航空运输产业的轻质材料都可以应用 FSW 来焊接。 关键词:搅拌摩擦焊关键词:搅拌摩擦焊 运输产业运输产业 固相固相 介绍介绍: : 最近,一种新奇的摩擦焊接工艺吸引了有色金属材料的制造厂家。这种相对新颖的工艺被称为搅拌摩擦焊接(FSW) ,作为一种固相工艺能提供高质量的焊接和焊缝。这种搅拌摩擦焊接工艺被证明适用于制造高质量焊缝,并且可以用于大多数材料,包括那些在传统融合工艺看来很难焊接的材料。 图 1 阐释了这种工艺的基本原理。这一工艺在焊接时通过一种比工件更硬的搅拌头旋转着与工件产生摩擦热,以这种方式通过热环境软化邻近焊缝区域的材料来焊接。 这个搅拌头的形状是由一个大直径的轴肩与小直径的轴肩外加一个特殊的搅拌针组成。搅拌针第一次与工件接触是在接缝区域。最初插入时的接触摩擦在搅拌针周围以及搅拌针下面小区域范围内融出一个圆柱形。 插入深度由搅拌针到搅拌头轴肩的距离决定。轴肩与工件的接触给予焊缝区额外的摩擦热,保证了在焊接过程中高度塑化材料不会溢出。 一旦轴肩接触到相邻的热软化区域将形成与搅拌头几何形状相对应的截头锥体区域。 这个热软化区的顶部更广泛的与轴肩接触并逐渐减小到与搅拌针底部一样大小。 搅拌针与轴肩的摩擦热合并后在搅拌针附近与轴肩和工件接触的区域产生了塑形流态材料。物质流在搅拌头处环绕并在搅拌头后合并。搅拌摩擦焊可以被视为一个自发的锁孔接缝技术。这种合并焊接是自然的固相,没有显示出熔焊的缺陷。无需消耗填充材料,没有用到保护气体,无边缘配备。引起的扭曲也远远低于其他任何熔焊技术。 实验所用铝材料厚度范围在 1 到 75mm。 FSWFSW 焊接试验:焊接试验: 早期的勘探开发性试验用的是 6082 T6 型铝合金,厚度范围是 1.6 到 12.7mm。最近的试验把厚度范围扩展到 75mm 以上。 金相检验 图 2-4 展示了一系列 6082 T6 铝合金在厚度为 50mm 和 75mm 焊接时的可能性。这些焊接时的宏观金相试片特点是有明确界定的焊缝块和流动轮廓,轮廓近球形,这些轮廓依赖于搅拌头设计和焊接参数以及工艺条件。 热处理材料的一个明确的热影响区域是围绕在焊接块区域和延伸到工件表面与轴肩直径焊接处。 焊接块本身就是一个区域,那里有全动态重结晶出现,由细小的等轴晶粒结构组成。测得的晶粒直径大小在2 到 4m。通常情况下,基材的化学性是保留的,没有任何合金元素偏析。从 50mm厚的焊接试验处得到的硬度数据记录为下值: 金属断面的显微镜观察 焊接样品是从 6082 T6 金属的基材的焊接块区域的弯曲断裂处开槽口取 50mm 厚得到。断裂表面用扫描电子显微镜进行了研究。基材与焊接块焊接失败的原因在于微孔聚合机制,如图 3.然而,在焊接块样本中缺少相对较大的微孔,这可能是由于在搅拌焊接时主要的组成粒子破裂了。 机械完整性 金属板厚度达 50mm,横向截面弯曲测试为 180 度。图 4 展示了当横向截面部分是从 75mm 厚的钢板处截取时的三点弯曲测试的情况。图 4 还展示了在 175 牛顿平方米的热影响区时,一些拉伸试验通常都会失败。局部减少厚度的样品在拉伸试验中对应区域的硬度下降。 工艺特点:工艺特点: 英国焊接研究所(TWI)的实验研究工作在于评估各种材料和发展其他摩擦搅拌焊接用搅拌头,旨在改善在搅拌针附近的流动塑形材料,并且能够加工更厚的金属板和拥有较高的进给速度。 图 5 说明了所有旋转机械固有的自然动态轨道。这个偏心或多或少算是搅拌摩擦焊的一部分特点。偏心使流性不可压缩的塑性材料更容易在搅拌针附近流动。由此可见,一个偏心的或非圆的搅拌针也允许塑性材料通过其周围。基本上这是大多数的动态轨道探针与静态位移探针的关系, 这有助于提供给塑性材料在旋转搅拌头间的一个从前缘到后沿的流动路径。 针对不同的材料所做的搅拌头,文献中已经有大量的几何形状与风格。搅拌头定位时垂直于旋转搅拌头的前缘,提供了一个摩擦预热的效果,随后工件的热软化发生在探头的前面。这种预热在焊接较硬或比较困难的材料时是一种优势。旋转搅拌头的轴肩区域与结合表面接触的越多,摩擦产热就越有优势。然而轴肩区域的增加是由材料限制的,往往会在焊接表面产生闪光。 搅拌摩擦焊在运输行业的潜力:搅拌摩擦焊在运输行业的潜力: 搅拌摩擦焊的潜在应用范围最初是铝、铜、铜合金、铅、钛,锌等材料,如下: 航空领域的机身,燃料罐,薄合金表面 汽车制造业的薄车体,引擎支撑架 运输行业中的火车车身,大体积运输罐 造船业中高速渡轮的船体,甲板,内部结构以及液化石油气储存容器 搅拌摩擦焊技术将会应用到更薄的板材并且有更高的横向速度能产生泡沫填充截面。随着技术的发展,更易弯曲的薄质板材的叠加焊接正在研究中。 可移动回应性支承砧 图 6 展示了一个微型的卡特彼勒履带,它能为旋转搅拌头提供实体支持,即“移动砧” 。这样的设计适应一些组合结构,像传统的电阻焊接技术和应对材料厚度等于或小于 1.5mm 的情况。移动砧可以适当的和机器人对接来实现全自动缝焊与点焊。移动砧的方法也可以被认为是代替一种相对较大的机械。例如,可以替代一个穿过固定反应装置的旋转头,材料可以连续不断地通过滚轴输送到固定的工作台,装上一个移动砧,就像一台家用缝纫机一样。 “移动砧”的概念可以考虑应用到航空与汽车工业上去。 总结:总结: 毫无疑问的是,当搅拌摩擦焊作为一个可以产生优越焊缝,有高可靠性,高生产力的焊接工艺被广泛认可时,它将开拓新的市场和新的机会。搅拌摩擦焊技术早已经商业化而且被认为是提供了强力的技术性与环境适应性。 鸣谢:鸣谢: 感谢 Mike Gittos 和 PhilThreadgill 在冶金学上的支持,感谢 Steve King,Peter Temple-Smith,Cliff Hart 在技术上的支持。 搅拌摩擦焊搅拌摩擦焊搅拌头搅拌头在材料流动和焊缝形成时的作用在材料流动和焊缝形成时的作用 作者:K. Kumar, Satish V. Kailas 国籍:印度 出处:爱思唯尔科技部 摘要:摘要: 本文尝试让人理解搅拌摩擦焊焊缝形成的机制以及搅拌摩擦焊搅拌头在这里面所起的作用。通过特殊的焊接实验过程来理解材料流动的模式,其中搅拌摩擦焊搅拌头和基材的相互影响是逐渐增加的。结果表明,在搅拌摩擦焊焊缝形成过程中一共有两种材料流动规则,分别命名为“pin-driven 流动”与“shoulder-driven 流动” 。这些材料的流动规则混合在一起成为一个完整的焊接。 这些规则明显的对比导致在搅拌摩擦焊焊接过程中产生洋葱圈模式。此外,根据材料流动特性,焊缝形成的机制也被提出。 关键词:搅拌摩擦焊关键词:搅拌摩擦焊 材料流动材料流动 机制机制 缺陷缺陷 搅拌头设计搅拌头设计 1.1.介绍:介绍: 环境友好型搅拌摩擦焊工艺是高强度铝合金焊接的有潜力且行之有效的方法。这种固态局部热力结合工艺主要用于无消耗对接和搭接。一般来说,这个工艺是通过把一个旋转的搅拌摩擦焊搅拌头插入到两块紧固夹块的连接处来实现的, 直到轴肩接触到材料正在被焊接的表面,这一过程会沿着焊接线进行。摩擦热和形变热在法向力作用下被用于焊接。主要热源是来自搅拌头轴肩的摩擦热,次要热源是来自搅拌头的形变热。 搅拌摩擦焊的工序和术语在图 1 中用图示的方式表示出来。搅拌头旋转的速度矢量是前进侧(AS) ,横向相同,与速度矢量相对的是回转侧(RS) 。工艺参数是刀具的几何形状,轴向力,旋转速度,进给速度,倾斜角度。刀具的倾斜角度指刀具的轴线与金属板被焊表面之间的角度。 通常显微镜研究显示搅拌摩擦焊在微观结构特点上有四个不同的区域,分别名为焊核区(WN) 、热机影响区(TMAZ) 、热影响区(HAZ)以及基材(或者叫母材) 。 搅拌头的几何形状被认为是影响材料流动和热量输入的其中一个主要因素,这反过来也会影响焊缝的质量。通过数据研究搅拌头角度在不同区域的影响,晶粒的尺寸以及焊接强度,发现实验的结果和模型十分吻合。Kumar 与 Kailas 用不同外型的搅拌头进行试验解释了轴肩直径,搅拌头直径和搅拌头外形对缺口的大小位置,力学性能,最终晶粒尺寸上的影响。但是,在搅拌摩擦焊设计方面并没有足够的理论背景。在大多数调查报告中,由于很多原因,搅拌头外型没被提到。Mishra 与 Ma 指出,大多数搅拌头的设计都来自于直观的理念。 推进搅拌摩擦焊搅拌头设计理念的第一步是了解搅拌头在搅拌摩擦焊缝成形时的作用。 在固态焊接中,焊缝成形的公认原则认为当一对无污染的表面距离相近到原子间距时,是原子间的作用力导致它们互相粘合。在大多数固态焊接工艺中,像锻焊,扩散焊,摩擦焊,爆炸焊,超声波焊,滚焊等等,粘接是靠在规定的压力和温度下,消除氧化层和杂质来不断产生新的金属接触面而形成的。 这些工艺通过修改基材的接合面来满足固态焊接的条件,这么做不会产生额外的表面。相反,在搅拌摩擦焊中,由于第三者(搅拌头)的加入,焊接工艺过程中会产生额外的接合面。最后,在正确的压力和温度下,所有的表面结合在一起,这就是固态焊接产生声音的原因。因此,只有当搅拌头的作用被知晓时,搅拌摩擦焊焊缝形成机制才能被清楚的知道。研究材料流动能够很好的了解到搅拌头在焊缝成形时的作用。 根据大量的研究资料,通过电脑分析材料的流动,得出结论,材料流动是复杂的难懂的。一般情况下,材料流动的可视化是通过在焊接痕迹中引入一个标记材料或者其他材料,在焊接后,可以通过 X 光或者断层或差分蚀刻找到这个被标记材料,以此与初始位置比较。但是,有人说引入的标记材料破坏了材料流动的自然性,因为不同的材料流动性是不同的,这会形成新的接合面。在另一方面,不同的材料在不同情况流动原则不同,不能拿来于搅拌摩擦焊接过程中的情况来相似比较。弗拉蒂尼等对材料流动的研究做出了巨大贡献。他们通过分析微观组织的演变把材料流动具体化。 搅拌摩擦焊接中有个有意思的现象是圈模式的形成。在这方面弗拉蒂尼和司南有研究。司南解释说洋葱圈的形成就像粘土模型。他指出,洋葱圈的形成是一个几何现象。他说,大量半圆柱形的材料在每次搅拌头旋转时受挤压,横截面切片通过这些半圆柱就形成了洋葱圈形状。弗拉蒂尼等人用数值模型解释洋葱圈模式的形成,他们认为材料从回转侧进入运动区域并在搅拌头后面旋转。但是,没有任何实验证据能够证明洋葱圈模式形成机制是正确的。 另外一个重要的方面是搅拌摩擦焊中瑕疵的形成机制。Kim,艾尔高凡以及Balasubramanian 提出了大量有关腔,沟,洞等缺陷的形成机制。不久他们就断定是供热不足或过热以及异常的搅拌造成缺陷的形成。 藏等人认为在镁铝合金的搅拌摩擦焊接过程中气孔的形成是由于肩部底部压力不足。但是,没有任何有价值的信息说明搅拌头在缺憾形成中起到作用。 在本次调查中,通过分析材料流动情况来分析搅拌头在搅拌摩擦焊接过程中所取得的作用这个简单的方法被提出。此次调查,材料流动的分析不是依靠外来引入的标记材料, 而是靠观察与分析搅拌摩擦焊接的形成机制以及缺陷的形成机制和洋葱圈模式。 2.2.实验方法实验方法 实验中使用的基材是 7020-T6。7020 是一种在航天工业里用作构架的中等强度的锌镁铝合金。其标准的合金成分是锌占 4.63%左右,镁占 1.13%,剩余的都是铝。基材大小为 300m*75mm*4.4mm。这次研究中所使用的搅拌头有着长约 4.2mm,顶部直径6mm 底部直径 4mm 的搅拌针,并有直径为 20mm 的平肩。圆台型搅拌针轮廓是根据普拉多和 Murr 提出的自优化搅拌头几何理论而定。搅拌头的材料是用比 55HRC 更硬的HDS(H13)。在这次调查中,焊接的速度保持在 80mm/min,搅拌头旋转速度保持在1400rpm,搅拌头后倾角保持在 2。这次搅拌摩擦焊试验通过一个升降台型立式铣床的调整来组合对接焊接。 浙江理工大学本科毕业设计(论文)开题报告 班班 级级 09 机械设计制造及其自动化(4)班 姓姓 名名 唐筠超 课题名称课题名称 火箭燃料贮箱 FSW 焊接用组合夹具设计 开题报告开题报告(包括选题意义、研究的基本内容与拟解决的主要问题、总体研究思路与可行性分析及预期研究成果、研究工作计划等内容,非艺术类不少于 3000 字) 目目 录录 1 选题选题的背景与意义的背景与意义 1.1 定义定义 1.2 研究意义研究意义 2 研究的基本内容与拟解决的主要问题研究的基本内容与拟解决的主要问题 2.1 基本内容基本内容 2.2 拟解决的主要问题拟解决的主要问题 3 研究的基本内容与拟解决的主要问题研究的基本内容与拟解决的主要问题 3.1 研究思路研究思路方案方案 3.2 可行性分析可行性分析 3.3 预期研究成果预期研究成果 4 研究工作计划研究工作计划 参考文献参考文献 (开题报告全文附后) 成绩:成绩: 答答 辩辩 意意 见见 (从选题、任务工作量、质量预期、可行性等几个方面) 答辩组长签名: 年 月 日 系系 主主 任任 审审 核核 意意 见见 签名: 年 月 日 火箭燃料贮箱火箭燃料贮箱FSWFSW焊接用组合夹具设计焊接用组合夹具设计 唐筠超 (09机械设计制造及其自动化(4)班 Q09310124) 1 选题的背景与意义选题的背景与意义 搅拌摩擦焊在 21 年的发展历程中为世界制造业做出了巨大的贡献,尤其在航空航天,航海船舶,高速列车,交通运输等高科技产业方面表现突出1。而在摩擦焊接生产过程中,纯粹的焊接所需的工时其实才占总工时的三分之一不到, 其余大量的时间都是花费在准备材料,装配以及其他辅助工作上。这些工作直接影响了焊接的效率与工厂的工作进度,尤其是现在这种大量使用高效率高质量的搅拌摩擦焊焊接工艺的情况,耗时量的对比更加明显。提高效率的最好办法是推广自动化与机械化,而自动化程度高的生产线又缺少不了优秀的夹具。优秀合适的夹具,对提高产品质量,减轻焊接工人的劳动强度,加速焊接生产实现机械化、自动化进程等诸方面起着非常重要的作用。 1.1 定义定义 1.1.1 搅拌摩擦焊定义 搅拌摩擦焊,英文全称为 friction stir welding,简称 FSW,是利用高速旋转的搅拌头和封肩与金属摩擦生热使金属处于塑性状态,随着搅拌头向前移动,金属向搅拌头后方流动形成致密焊缝的一种固相焊方法4。搅拌摩擦焊方法与常规摩擦焊一样也是利用摩擦热作为焊接热源。不同之处在于搅拌摩擦焊焊接过程是由一个圆柱体形状的焊头(welding pin)伸入工件的接缝处,通过焊头的高速旋转,使其与焊接工件材料摩擦,从而使连接部位的材料温度升高软化,同时对材料进行搅拌摩擦来完成焊接的1。 搅拌摩擦焊全部焊接完成主要有三个过程,分别是焊具的插入,平移,抽出1-4。 搅拌摩擦焊在焊接过程中主要有三个力,分别为轴向压力,纵向力,横向力。由于轴向载荷最大,所以轴向压力是主要力,也是设计夹具过程中最需要注意的。 1.1.2 夹具的定义 夹具,定义为在机械制造加工过程中用来固定对象,使之占有正确的位置,以接受施工或检测的装置2。简单的说就是装夹和引导刀具的装置。夹具发展到今天已经有了完善的体系,一般按工艺分,有机械加工中用的机床夹具,焊接过程中用于拼接的焊接夹具,装配过程中用的装配夹具以及检验过程中用的检验夹具等。焊接夹具是为了保证焊件尺寸,提高装配精度和效率,防止焊接变形所采用的夹具。 这里要设计的是摩擦焊设备的筒体夹具与球面体夹具,按工艺分属于焊接夹具。 1.2 研究研究意义意义 火箭燃料贮箱主要由薄壁筒体与两端半球面体构成,用搅拌摩擦焊焊接时虽然有各种优点,但是在焊接过程中特有的较大的轴向压力也不可忽略,航天器具有高精度要求,因此需要一种特制的夹具,在保证一般夹具基础功能的前提下承受焊接压力。夹具的结构设计和研究是焊接工艺设备的基础。焊接工艺装备是在焊接结构生产的装配与焊接过程中起配合及辅助作用的夹具、机械装置或设备的总称,简称焊接工装。提高焊接效率的最佳途径是大力推广使用机械化和自动化程度较高的焊接工装。 2 研究的基本内容研究的基本内容与与拟解决的主要问题拟解决的主要问题 2.1 基本内容基本内容 本次毕业设计中主要完成的内容包括: 1)筒体夹具分析与设计 首先主要分析搅拌摩擦焊中FSW-5LH-012型设备的工作原理, 由此展开来分析大部分薄壁筒体在摩擦焊接过程中的受力情况,得出筒体在摩擦焊接过程中最容易变形的地方与受力的方向。根据筒体在焊接过程中的特征和受力情况,分析出筒体在设备中的自由度以及相对应的筒体夹具所要具备的夹紧面与定位面,筒体夹具模型用Pro/Engineer建立,各项数据尺寸根据筒体大小来确定,对尺寸结构等参数进行调整设计,确保设计出的夹具在正常焊接情况下不会使筒体变形。筒体与球面体组装焊接时需要环缝焊接,夹具可以与筒体夹具通用。 2)球面体夹具的分析与设计 对于球面体夹具,主要分析FSW-7XB-008型搅拌摩擦焊设备的工作原理。设计过程相似于设计筒体夹具,不过在模型建立与数据设计方面,球面体由于涉及到曲面机构,会更加复杂。 2.2 拟解决的主要问题拟解决的主要问题 通过设计使夹具在实现夹紧与定位, 引导刀具这些基本功能的前提下,尽可能的使夹具体能够应用于更多种类的筒体或球面体,而不是局限于同一直径的工件。通过减小夹具的体积、质量来提高搅拌摩擦焊的工作效率。 因为过大的体积与质量不但影响外观,而且不方便搬运与使用,并且一旦质量与体积达到一定限度,对夹具体下面的工件(因为工件成球面或者是薄壁筒体)会带来过大的负荷,导致工件下方也可能出现形变。如何在保证夹具体体积与质量相对较小下的情况下提高夹具的精度与实用性,是问题的关键。 3 研究思路研究思路方案方案、可行性分析可行性分析及及预期成果预期成果 我的毕业设计论文拟采用理论分析与三维建模的方法,在国内外研究报告的基础上,通过对真实的搅拌摩擦焊设备的数据进行考证,用三维Pro/E环境完成筒体与夹具体的三维模型,画出二维的图纸,并对其进行初步的受力分析,最后得到可靠又实用的搅拌摩擦焊专用夹具。 3.1 研究思路研究思路方案方案 详细的思路方案包含以下四个方面: 3.1.1 筒体夹具分析 在搅拌摩擦焊焊接过程中,保证回转筒体的圆度,同心度,错边量,两端面和筒体中心线的垂直度,焊接强度等是筒体在具体制造中需要解决的关键技术难题,为了保证以上条件就需要正确选用筒体夹具。 目前国内外的筒体夹具形状各式各样。但按筒体的直径分大致有两种,一种适用于是大直径/深筒体的夹具,另一种是用于小直径筒体的夹具。一般来说,搅拌摩擦焊应用的行业都是大直径深筒体,所以采用的夹具体积与质量也会相对较大。这时不单单要考虑夹具能否满足定位夹紧等基本要求,还得考虑夹具在焊接过程中对焊接件下面带来的额外负荷是否会造成变形。而且对于搅拌摩擦焊的夹具来说,最重要的是要考虑怎样的夹具样式才能抵消焊接过程中的轴向压力,保证焊件不会因为焊接的原因在焊缝周围出现形变。对于航空航天这些高科技产业,焊接产品的高精度要求是最重要的。 按照目前筒体的焊接方式分,有直缝与环缝两种形式。这里主要设计的是环缝焊接类的筒体夹具。 首先,夹具要满足最基本的夹紧定位要求。参考国内外文献中的筒体夹具,这次采用四个半圆紧固环和多个紧定螺钉对筒体进行两端定位夹紧。 由于焊接零件是筒体,焊接形式为环缝焊接,那么考虑到筒体必须满足圆度与同心度要求,并且要有足够的支撑面来承受搅拌头的轴向压力,夹具就需要在筒体焊件的内部有足够的接触面。 普通环缝的焊接顺序一般是先焊筒体内侧焊缝,把外侧清根(简单的说即清理第一面焊缝的缺陷以便第二次焊缝进行)后再焊筒体外侧焊缝。由于搅拌摩擦焊接不需要进行内侧焊接,也不需要清根,所以只需要筒体夹具内部与焊接件接触处有足够的支撑面来保证筒体在焊接过程中不受力弯曲变形就行,外部接触面不用考虑。 由此得出,要设计的筒体夹具必须在筒体内侧焊缝处有“底板” (或者叫受力挡板) ,而且“底板”与筒体的距离必须是可调的,不会在焊接时给工人造成麻烦。最好是可以平移或调距的,可以应付不同类型的环缝。 最后的筒体夹具模型应该是由两端的定位夹紧面与环形焊缝处内侧可移动或可拆卸的环形带状面构成。 3.1.2 球面体夹具分析 目前国内外用于空间曲面的夹具较少, 而且有涉及的大多数都是对小型非圆曲面的研究。本文所提到的球面体夹具则是用于搅拌摩擦焊焊接过程的专用大型夹具,与普通的空间球面夹具相比,需要考虑焊接过程中较大的轴向力对焊件与夹具所造成的形变。 按照国内外的球面体夹具摆放位置分,有外夹紧与内夹紧的区别。搅拌摩擦焊加工过程多数为曲面的外部焊接,故选用内夹紧方式。 为了满足焊接精确度的要求,需要焊件在焊接过程中保持位置度与同心度不偏移,并且根据施工要求,夹具需要绕轴旋转,所以夹具与主动旋转轴之间需要有固定连接,能够承受足够的扭矩。 由于前面提到的焊接过程中较大的轴向力的存在,需要在焊接轨迹下有“底板” 。足够厚实的底板才能够在平衡轴向力的同时而不会使焊件变形。但是球面体需要的“底板”与筒状体不同。筒状体只需要环状宽带型承受面,而球面体则是由多条小型的弯曲的宽带型曲面与三个环状固定宽曲面构成。其中条状宽带曲面用于平衡轴向力,提供给焊接过程做够的受力面积,而环状固定面用于连接所有的曲面,构成夹具的本体。截取一半的简略俯视图如图1所示。 图图1 1 俯视图俯视图 这里的环形为固定面,直线均为三维空间里的弯曲条状宽带面,小圆为两种曲面的接触部分,也即固定连接部分。整体的夹具如果从
