人人文库网 > 图纸下载 > 毕业设计 > 叶轮座零件工艺设计及专用夹具设计【11张CAD图纸+毕业论文】【答辩通过】

叶轮座说明书.doc

叶轮座零件工艺设计及专用夹具设计【11张CAD图纸+毕业论文】【答辩通过】

资源目录

叶轮座零件工艺设计及专用夹具设计【全套CAD图纸+毕业论文】【答辩通过】.rar

马磊叶轮座加工工艺过程卡.xls---(点击预览)

叶轮座说明书.doc---(点击预览)

相关资料

计划周记进度检查表.xls---(点击预览)

开题报告.doc---(点击预览)

叶轮座任务书.doc---(点击预览)

单级离心泵设计外文翻译.doc---(点击预览)

A0夹具.dwg

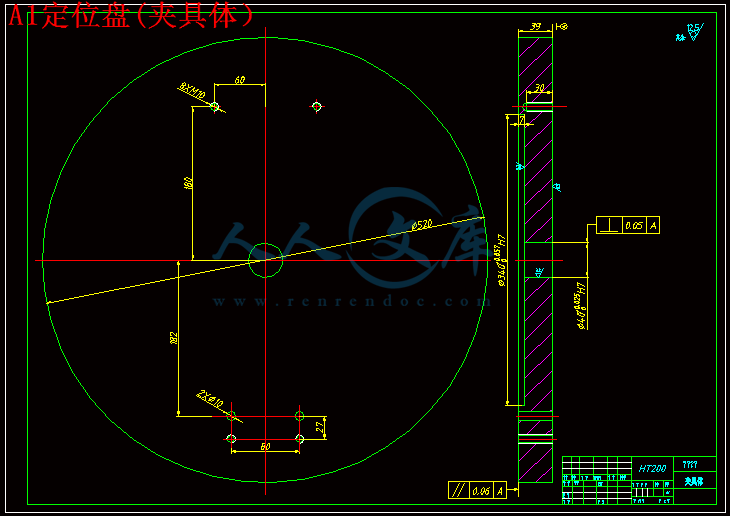

A1定位盘(夹具体）.dwg

A1马磊叶轮座毛坯图.dwg

A1马磊叶轮座零件图.dwg

A2叶轮座夹具底座.dwg

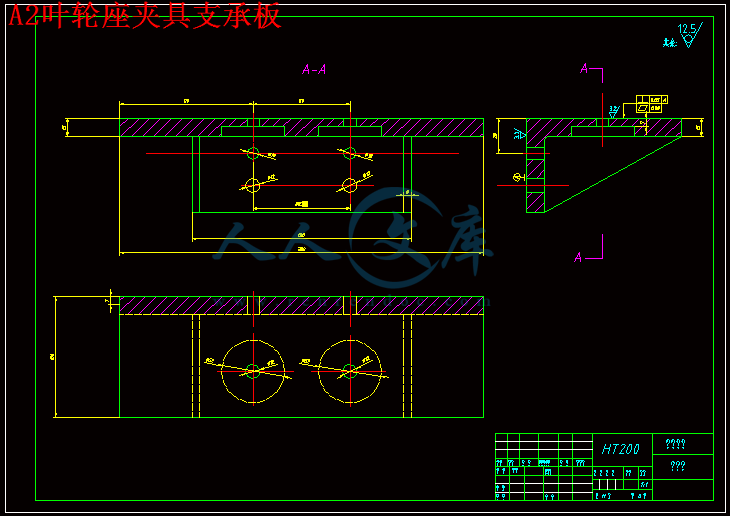

A2叶轮座夹具支承板.dwg

A3叶轮座夹具压板.dwg

A3叶轮座夹具支承管.dwg

A3叶轮座夹具斜楔A.dwg

A3叶轮座夹具斜楔B.dwg

A3定位短销.dwg

压缩包内文档预览：(预览前20页/共45页)

编号：445871 类型：共享资源大小：1.98MB 格式：RAR 上传时间：2015-07-02 上传人：好资料QQ****51605 IP属地：江苏

45
积分

版权申诉 word格式文档无特别注明外均可编辑修改；预览文档经过压缩，下载后原文更清晰！ 立即下载

关键词：: 叶轮零件工艺设计专用夹具全套 cad 图纸毕业论文答辩通过

资源描述：

摘要

本论文主要研究叶轮座的加工工艺与其专用夹具的设计。根据零件使用要求，分析零件的机械加工工艺性，编制零件机械加工工艺规程，形成全套工艺文件，即工艺过程卡、机加工工艺卡、工序卡；绘制零件图；在制定工艺过程中，要确定各工序的安装工位和该工序需要的工步，加工该工序的机车及机床的进给量，切削深度，主轴转速和切削速度，该工序的夹具，刀具及量具，还有走刀次数和走刀长度，最后计算该工序的基本时间，辅助时间和工作地服务时间。设计叶轮座零件加工的专用夹具，绘制夹具装配图及全套非标零件图，分析夹具的定位精度，切削力、夹紧力。

关键词：加工工艺；专用夹具；全套工艺文件；定位精度

Abstract

This thesis mainly studies the impeller machining process and its special fixture design. According to parts use requirement, manufacturability analysis of machining parts, prepare the parts machining process planning, formed a full range of technology document, namely the process sheet, machining process CARDS, process CARDS; Draw the part drawing; In the process of making process, to determine the installation location of each process step and the work of the process need, locomotives and machine tools in processing the process feed, cutting depth, spindle speed and cutting speed, the process of fixture, cutting tools and measuring tool, and feeding frequency and feeding length, finally calculated the process of basic time, auxiliary time and service time is carried out. Special fixture design of impeller parts processing, fixture assembly drawings and a full range of non-standard parts charting, analysis of fixture locating precision, cutting force, clamping force.

Key words: process; Special fixture; Full set of process documents; Positioning accuracy

摘要III

AbstractIV

目录V

1 绪论1

1.1 本课题的研究内容和意义1

1.2 国内外的发展概况1

1.3本课题应达到的要求1

2 零件分析2

2.1 零件作用与分析2

2.2零件的生产纲领与生产类型2

2.3零件的工艺分析2

2.3.1 主要加工面：3

2.3.2主要基准面3

3叶轮座加工的主要问题和工艺过程设计所采取的相应措施4

3.1 确定毛坯的制造形式4

3.2基面的选择4

3.2.1粗基准的选择4

3.2.2精基准的选择4

3.3确定加工工艺路线4

3.4 机械加工余量、工序尺寸及毛坯尺寸的确定6

3.5 确定切削用量9

4专用夹具设计25

4.1零件的加工工艺分析25

4.2定位基准的选择25

4.3定位夹紧方案的确定25

4.4切削力的计算26

4.5定位元件的设计27

4.6定位误差计算27

4.6.1 工件孔与定位心轴的定位误差分析27

4.6.2 一面两销定位误差分析28

4.7夹紧元件的设计30

4.7.1夹紧力的计算30

4.7.2 自锁条件30

4.7.3 斜楔增力特性与升角关系31

4.7.4 斜楔夹紧机构的类型与计算31

5 结论与展望33

5.1 结论33

5.2 不足之处与未来展望33

致谢34

参考文献35

1 绪论

1.1 本课题的研究内容和意义

本论文研究的是叶轮座零件加工工艺及专用夹具设计。根据零件使用要求，分析零件的机械加工工艺性，编制零件机械加工工艺规程，形成全套工艺文件，即工艺过程卡、机加工工艺卡、工序卡；绘制零件图；在制定工艺过程中，要确定各工序的安装工位和该工序需要的工步，加工该工序的机车及机床的进给量，切削深度，主轴转速和切削速度，该工序的夹具，刀具及量具，还有走刀次数和走刀长度，最后计算该工序的基本时间，辅助时间和工作地服务时间。设计叶轮座零件加工的专用夹具，绘制夹具装配图及全套非标零件图，分析夹具的定位精度，切削力、夹紧力。

叶轮座是泵体的主要零部件之一，其加工精度，不但影响到泵的性能，而且影响到整机运行的平稳性。在普通卧式镗床的工作台上，安装一通用的分度盘，通过中间的通孔定位，用螺栓、压板和螺栓螺母将工件压紧，虽然这种加工方法可以满足设计要求，但由于镗床的对刀不方便，精度不易控制，因此加工效率低，加工成本高。而且利用镗床加工这样小的零件，机床的功能得不到充分发挥，不够经济。所以我们设计了专用工装，便能轻易地在普通车床上完成叶轮座上的孔加工。








内容简介：: 编号无锡太湖学院毕业设计（论文）题目：叶轮座零件加工工艺与专用夹具设计信机系机械工程及自动化专业学号： 0923818 学生姓名：马磊指导教师：薛庆红（职称：副教授）（职称：） 2013 年 5 月 25 日nts 无锡太湖学院本科毕业设计（论文）诚信承诺书本人郑重声明：所呈交的毕业设计（论文）叶轮座零件工艺设计及专用夹具设计是本人在导师的指导下独立进行研究所取得的成果，其内容除了在毕业设计（论文）中特别加以标注引用，表示致谢的内容外，本毕业设计（论文）不包含任何其他个人、集体已发表或撰写的成果作品。班级：机械 97 学号： 0923818 作者姓名： 2013 年 5 月 25 日 nts I 无锡太湖学院信机系机械工程及自动化专业毕业设计论文任务书一、题目及专题：、题目叶轮座零件加工工艺与专用夹具设计、专题二、课题来源及选题依据叶轮座零件加工涉及车、铣、钻、磨等多种加工方法，设计内容包含工艺文件制订、刀具选择、切削用量计算等，以及夹具设计。是对机械专业学生所学专业知识的综合应用。该课题难度适中，设计量合适，能提升学生对知识的应用能力。三、本设计（论文或其他）应达到的要求： 1. 根据零件使用要求，分析零件的机械加工的工艺性，编制零件机械加工工艺规程，并形成全套工艺文件，即工艺过程卡、机加工工艺卡、工序卡； 2. 分析计算该零件机械加工工艺参数，选用加工设备和工艺装备； 3. 设计叶轮座零件加工的专用夹具，绘制夹具装配图及全套非标零件图，分析夹具的定位精度等。 4.编写设计说明书（大于 30 页）； nts II 5.专业外语翻译（大于 800010000 字符，约合汉字 5000 字符）；四、接受任务学生：机械 97 班姓名马磊五、开始及完成日期：自 2012 年 11 月 12 日至 2013 年 5 月 25 日六、设计（论文）指导（或顾问）：指导教师签名签名签名教研室主任学科组组长研究所所长签名系主任签名 2012 年 11 月 12 日 nts III 摘要本论文主要研究叶轮座的加工工艺与其专用夹具的设计。根据零件使用要求，分析零件的机械加工工艺性，编制零件机械加工工艺规程，形成全套工艺文件，即工艺过程卡、机加工工艺卡、工序卡；绘制零件图；在制定工艺过程中，要确定各工序的安装工位和该工序需要的工步，加工该工序的机车及机床的进给量，切削深度，主轴转速和切削速度，该工序的夹具，刀具及量具，还有走刀次数和走刀长度，最后计算该工序的基本时间，辅助时间和工作地服务时间。设计叶轮座零件加工的专用夹具，绘制夹具装配图及全套非标零件图，分析夹具的定位精度，切削力、夹紧力。关键词：加工工艺；专用夹具；全套工艺文件；定位精度 nts IV Abstract This thesis mainly studies the impeller machining process and its special fixture design. According to parts use requirement, manufacturability analysis of machining parts, prepare the parts machining process planning, formed a full range of technology document, namely the process sheet, machining process CARDS, process CARDS; Draw the part drawing; In the process of making process, to determine the installation location of each process step and the work of the process need, locomotives and machine tools in processing the process feed, cutting depth, spindle speed and cutting speed, the process of fixture, cutting tools and measuring tool, and feeding frequency and feeding length, finally calculated the process of basic time, auxiliary time and service time is carried out. Special fixture design of impeller parts processing, fixture assembly drawings and a full range of non-standard parts charting, analysis of fixture locating precision, cutting force, clamping force. Key words: process; Special fixture; Full set of process documents; Positioning accuracy nts V 目录摘要 . III ABSTRACT . IV 目录 . V 1 绪论 . 1 1.1 本课题的研究内容和意义 . 1 1.2 国内外的发展概况 . 1 1.3 本课题应达到的要求 . 1 2 零件分析 . 2 2.1 零件作用与分析 . 2 2.2 零件的生产纲领与生产类型 . 2 2.3 零件的工艺分析 . 2 2.3.1 主要加工面： . 3 2.3.2 主要基准面 . 3 3 叶轮座加工的主要问题和工艺过程设计所采取的相应措施 . 4 3.1 确定毛坯的制造形式 . 4 3.2 基面的选择 . 4 3.2.1 粗基准的选择 . 4 3.2.2 精基准的选择 . 4 3.3 确定加工工艺路线 . 4 3.4 机械加工余量、工序尺寸及毛坯尺寸的确定 . 6 3.5 确定切削用量 . 9 4 专用夹具设计 . 25 4.1 零件的加工工艺分析 . 25 4.2 定位基准的选择 . 25 4.3 定位夹紧方案的确定 . 25 4.4 切削力的计算 . 26 4.5 定位元件的设计 . 27 4.6 定位误差计算 . 27 4.6.1 工件孔与定位心轴的定位误差分析 . 27 4.6.2 一面两销定位误差分析 . 28 4.7 夹紧元件的设计 . 30 4.7.1 夹紧力的计算 . 30 4.7.2 自锁条件 . 30 4.7.3 斜楔增力特性与升角关系 . 31 4.7.4 斜楔夹紧机构的类型与计算 . 31 5 结论与展望 . 33 5.1 结论 . 33 nts VI 5.2 不足之处与未来展望 . 33 致谢 . 34 参考文献 . 35 nts叶轮座零件加工工艺与专用夹具设计 1 1 绪论 1.1 本课题的研究内容和意义本论文研究的是叶轮座零件加工工艺及专用夹具设计。根据零件使用要求，分析零件的机械加工工艺性，编制零件机械加工工艺规程，形成全套工艺文件，即工艺过程卡、机加工工艺卡、工序卡；绘制零件图；在制定工艺过程中，要确定各工序的安装工位和该工序需要的工步，加工该工序的机车及机床的进给量，切削深度，主轴转速和切削速度，该工序的夹具，刀具及量具，还有走刀次数和走刀长度，最后计算该工序的基本时间，辅助时间和工作地服务时间。设计叶轮座零件加工的专用夹具，绘制夹具装配图及全套非标零件图，分析夹具的定位精度，切削力、夹紧力。叶轮座是泵体的主要零部件之一，其加工精度，不但影响到泵的性能，而且影响到整机运行的平稳性。在普通卧式镗床的工作台上，安装一通用的分度盘，通过中间的通孔定位，用螺栓、压板和螺栓螺母将工件压紧，虽然这种加工方法可以满足设计要求，但由于镗床的对刀不方便，精度不易控制，因此加工效率低，加工成本高。而且利用镗床加工这样小的零件，机床的功能得不到充分发挥，不够经济。所以我们设计了专用工装，便能轻易地在普通车床上完成叶轮座上的孔加工。 1.2 国内外的发展概况叶轮座是安装在轴流泵当中的主要零部件。轴流泵在国民经济一些部门得到了广泛的应用。我国轴流泵的发展也是走了一条由仿制到自主开发的道路。 60 年代初期以前生产的大型轴流泵，主要参照前苏联的水力模型。 70 年代末、 80 年代初，我国水泵行业科技人员研制了一批优秀轴流泵模型，性能已与先进国家轴流泵模型不相上下。在国外，荷兰和日本等国大型轴流泵有很大发展。荷兰大型轴流泵叶轮直径 3.6m，设计扬程 H=1.2m，配套功率 925kW，齿轮变速传动。日本开发的最大口径轴流泵，电业社研制历史可调叶片轴流泵。原苏联开发的叶片不可调和叶片可调式型立式轴流泵。美国GOOULDS 公司生产的 AF 型卧室轴流污水泵。 1.3本课题应达到的要求（ 1）根据零件使用要求，分析零件的机械加工的工艺性，编制零件机械加工工艺规程，并形成全套工艺文件，即工艺过程卡、机加工工艺卡、工序卡；（ 2）分析计算该零件机械加工工艺参数，选用加工设备和工艺装备；（ 3）设计叶轮座零件加工的专用夹具，绘制夹具装配图及全套非标零件图，分析夹具的定位精度等。 nts无锡太湖学院学士学位论文 2 2 零件分析 2.1 零件作用与分析本毕业设计题目所给的零件是叶轮座（如图 2.1 所示），它以键槽毂、孔等相组成。叶轮座四端各有 mm42 与 mm110 的孔，这 2 个孔是用来组装叶轮的。叶轮座中有一长118mm，宽 18mm 的键槽毂，它是用来与轴上的键配合，带动叶轮座旋转，达到工作要求的。图 2.1 叶轮座的建模图片 2.2零件的生产纲领与生产类型生产纲领是企业在计划期内应当生产的产量。按生产纲领与生产类型的关系确定，该零件的生产类型属于大批生产。零件的生产纲领为： )1( banQN （ 2.1）其中，产品的年产量 10000Q 台 /年，每台产品中该零件的数量 1n 件 /台，零件倍率%4a ，零件废品率 %1b 。 10500%)1%41(110000)1( banQN 件 /年 2.3零件的工艺分析零件的材料为 HT200，灰铸铁生产工艺简单，铸造性能优良，但塑性较差、脆性高，为此以下是叶轮座需要加工表面以及加工表面的位置要求，如图 2.2 所示。 nts叶轮座零件加工工艺与专用夹具设计 3 图 2.2 叶轮座零件图 2.3.1 主要加工面：现分析如下：加工部位分为 3 个部分，即左端面、右端面与四端。 (1)车叶轮座左侧端面； (2)镗左侧 mm172 孔； (3)镗右侧 mm90 孔； (4)镗 mm68 孔； (5)拉宽 18mm 的槽； (6)镗四端 mm110 与 mm42 的孔； 2.3.2主要基准面 (1）右侧 mm90 的孔为基准：以 mm90 的孔为基准，定位夹紧之后能够加工叶轮座左侧粗糙度为 3.2 的端面和粗糙度为 3.2 的 mm172 圆孔。 (2）左侧 mm172 圆孔为基准：以 mm172 的圆孔为基准时，定位夹紧之后能够加工叶轮座右侧粗糙度为 3.2 的mm90 圆孔和 mm68 圆孔，最后拉出一条宽为 18mm 的键槽。 (3）以叶轮座四端 mm110 的孔为基准：以 mm110 的孔为基准，定位夹紧之后能够加工叶轮座四端粗糙度为 3.2 的 mm110 圆孔与 mm42 的圆孔。 nts无锡太湖学院学士学位论文 4 3叶轮座加工的主要问题和工艺过程设计所采取的相应措施 3.1 确定毛坯的制造形式零件的材料为 HT200。由于年产量为 10500 件，达到了大批生产的水平，而且零件的尺寸有点大，铸造表面质量的要求高，故可采用铸造质量稳定的，适合大批生产的金属模铸造。便于铸造和加工工艺过程，而且还可以提高生产率。 3.2基面的选择 3.2.1粗基准的选择如果要首先保证工件上加工表面与不加工表面之间的位置要求，则应以不加工表面作为粗基准。在这个叶轮座中，应当以叶轮座右端不加工外表面做为粗基准。 3.2.2精基准的选择选择精基准时一般遵循以下几项原则： 1.基准重合原则； 2.基准统一原则； 3.互为基准原则； 4.自为基准原则。根据这几个原则，可以确定叶轮座以左端 mm172 的孔为精基准。 3.3确定加工工艺路线方案一工艺路线：工序 10：铸造；工序 20：粗车左侧端面；工序 30：粗镗 mm172 孔；工序 40：粗拉宽 18mm 的槽；工序 50：粗镗右侧 mm68 和 mm90 孔；工序 60：粗镗四端 mm110 和 mm42 的孔；工序 70：精车左侧端面；工序 80：半精镗 mm172 孔；工序 90：精拉宽 18mm 的槽；工序 100：半精镗 mm90 和 mm68 孔；工序 110：半精镗 mm110 和 mm42 的孔；工序 120：精镗 mm172 孔；工序 130：精镗 mm90 孔；工序 140：铰 mm68 孔；工序 150：精镗 mm110 的孔；工序 160：铰 mm42 的孔；工序 170：去毛刺；工序 180：检查；工序 190：入库。方案二工艺路线：工序 10：铸造； nts叶轮座零件加工工艺与专用夹具设计 5 工序 20：粗车左侧端面；工序 30：粗镗 mm172 孔；工序 40：粗镗右侧 mm68 和 mm90 孔；工序 50：粗拉宽 18mm 的槽；工序 60：粗镗四端 mm110 和 mm42 的孔；工序 70：精车左侧端面；工序 80：半精镗 mm172 孔；工序 90：半精镗 mm90 和 mm68 孔；工序 100：精拉宽 18mm 的槽；工序 110：半精镗 mm110 和 mm42 的孔；工序 120：精镗 mm172 孔；工序 130：精镗 mm90 与 mm68 的孔；工序 140：精镗 mm110 的孔；工序 150：铰 mm42 的孔；工序 160：去毛刺；工序 170：检查；工序 180：入库。经过比较，我们发现这两种工艺路线在两个地方出现了区别，方案一的工艺路线采用了先拉削键槽，然后镗右侧 mm68 和 mm90 孔的工艺路线，而方案二的工艺路线采用了先加工右侧 mm68 和 mm90 孔，然后拉削键槽的工艺路线。第二个不同的地方是工序 140加工 mm68 的孔，方案一的工艺路线采用了铰的加工方式，而方案二的工艺路线采用了精镗。经过分析： (1)方案一的工艺路线先拉削后镗削会对加工出来的键槽产生较大的误差，也不符合加工工艺路线，方案一的工艺路线没有方案二的工艺路线合理； (2) mm68 的孔比较大，虽然也在铰削的加工范围之内，不过如果加工 mm68 的使用铰刀来加工，这个铰刀会比较的大，如此大尺寸的铰刀成本较大，且刀具安装过程中会给操作工人带来不便，给机床调整的时间增加，降低了生产效率。加工 mm68 的孔前一个工序是镗削加工 mm90 ， mm68 的孔也使用镗削，便不必更换机床与刀具，同一台机床加工提高了加工的质量，提高了生产效率，省去了多余的装夹调整时间，节约了时间与成本。综合考虑后，我们觉得方案二的工艺路线更加的适合，所以我们采用方案二的加工路线。方案二工艺路线：工序 10：铸造；工序 20：粗车左侧端面；工序 30：粗镗 mm172 孔； nts无锡太湖学院学士学位论文 6 工序 40：粗镗右侧 mm68 和 mm90 孔；工序 50：粗拉宽 18mm 的槽；工序 60：粗镗四端 mm110 和 mm42 的孔；工序 70：精车左侧端面；工序 80：半精镗 mm172 孔；工序 90：半精镗 mm90 和 mm68 孔；工序 100：精拉宽 18mm 的槽；工序 110：半精镗 mm110 和 mm42 的孔；工序 120：精镗 mm172 孔；工序 130：精镗 mm90 与 mm68 的孔；工序 140：精镗 mm110 的孔；工序 150：铰 mm42 的孔；工序 160：去毛刺；工序 170：检查；工序 180：入库。 3.4 机械加工余量、工序尺寸及毛坯尺寸的确定叶轮座的材料是 HT200，生产类型为大批量生产。由于毛坯采用金属模铸造，毛坯尺寸的确定如下：由于毛坯及以后各道工序或工步的加工都有加工公差，因此所规定的加工余量其实是名义上的加工余量，实际上加工余量有最大加工余量及最小加工余量之分。由于本设计规定零件为大批量生产，应该采用调整法加工，因此计算最大与最小余量是应该调整法加工方式予以确定。 (1)加工叶轮座左端平面，因为叶轮座为回转体工件，故采用车端面的方法加工端面。先粗车，再精车，便可达到粗糙度为 3.2，数据如表 3-1 所示。表 3-1 工序余量表工序名称工序间余量 /mm 工序间工序间尺寸 /mm 工序间经济精度 / m 表面粗糙度 / m 尺寸公差 /mm 表面粗糙度 / m 精车 0.5 H9 Ra3.2 307 0.130307 Ra3.2 粗车 1 H10 Ra6.3 307.5 0.210307.5 Ra6.3 粗车 2.5 H11 Ra12.5 308.5 0.320308.5 Ra12.5 粗车 2.5 H12 Ra12.5 311 52.00311 Ra12.5 毛坯 H13 Ra25 313.5 81.00313.5 Ra25 nts叶轮座零件加工工艺与专用夹具设计 7 (2)加工 mm172 的孔，因为孔的直径很大，故采用镗的方法来加工孔，然后半精镗、精镗。余量皆为单边余量。孔的余量可查金属加工工艺及工装设计 1P87。数据如表 3-2所示。表 3-2 工序余量表工序名称工序间余量 /mm 工序间工序间尺寸 /mm 工序间经济精度 / m 表面粗糙度 / m 尺寸公差/mm 表面粗糙度 / m 精镗 0.5 H9 Ra3.2 172mm 0.10172Ra3.2 半精镗 1.5 H10 Ra3.2 171mm 0.160171Ra3.2 粗镗 3 H11 Ra6.3 168mm 0.250168Ra6.3 毛坯 H12 Ra12.5 162mm 0.400162Ra12.5 (3)加工 mm90 的孔，采用镗、半精镗、精镗来加工孔，数据如表 3-3 所示。表 3-3 工序余量表工序名称工序间余量 /mm 工序间工序间尺寸 /mm 工序间经济精度 / m 表面粗糙度 / m 尺寸公差/mm 表面粗糙度 / m 精镗 0.5 H9 Ra3.2 90mm 0.087090Ra3.2 半精镗 1.5 H10 Ra3.2 89mm 0.14089Ra3.2 粗镗 2 H11 Ra6.3 86mm 0.22086Ra6.3 毛坯 H12 Ra12.5 82mm 0.35082Ra12.5 (4)加工 mm68 的孔，采用镗、半精镗、铰来加工孔，数据如表 3-4 所示。表 3-4 工序余量表工序名称工序间余量 /mm 工序间工序间尺寸 /mm 工序间经济精度 / m 表面粗糙度 / m 尺寸公差/mm 表面粗糙度 / m 铰 0.5 H9 Ra3.2 68mm 0.074068Ra3.2 半精镗 1.5 H10 Ra3.2 67mm 0.12067Ra3.2 nts无锡太湖学院学士学位论文 8 续表 3-4 粗镗 2 H11 Ra6.3 64mm 0.19064Ra6.3 毛坯 H12 Ra12.5 60mm 3.0060Ra12.5 (5)加工长 118mm，宽 18，深 5mm 的键槽，由于此键槽在 mm68 的孔上，结合各种因素，故采用拉床拉出这个键槽，数据如表 3-5 所示。表 3-5 工序余量表工序名称工序间余量 /mm 工序间工序间尺寸 /mm 工序间经济精度 / m 表面粗糙度 / m 尺寸公差/mm 表面粗糙度 / m 精拉 1 H9 Ra3.2 5 0.12067Ra3.2 粗拉 4 H10 Ra6.3 4 0.19064Ra6.3 毛坯 H11 Ra12.5 0 3.0060Ra12.5 (6)加工叶轮座四端的 110mm 的四个孔，由于直径过大，故采用镗、半精镗、精镗的加工方法加工，数据如表 3-6 所示。表 3-6 工序余量表工序名称工序间余量 /mm 工序间工序间尺寸 /mm 工序间经济精度 / m 表面粗糙度 / m 尺寸公差/mm 表面粗糙度 / m 精镗 0.5 H9 Ra3.2 110mm 0.0870110 Ra3.2 半精镗 1.5 H10 Ra3.2 109mm 0.140109Ra3.2 粗镗 2 H11 Ra6.3 106mm 0.220106Ra6.3 毛坯 H12 Ra12.5 102mm 35.00102Ra12.5 (7)加工叶轮座四端的 42mm 的四个孔，由于直径过大，故采用镗、半精镗、铰的加工方法来加工孔，数据如表 3-7 所示。表 3-7 工序余量表工序名称工序间余量 /mm 工序间工序间尺寸/mm 工序间经济精度 / m 表面粗糙度 / m 尺寸公差/mm 表面粗糙度 / m 铰 0.2 H9 Ra3.2 42mm 0.062042Ra3.2 半精镗 1.5 H10 Ra3.2 41.6mm 0.10041.6 Ra3.2 粗镗 2 H11 Ra6.3 38.6mm 0.16038.6 Ra6.3 毛坯 H12 Ra12.5 34.6mm 25.0034.6 Ra12.5 nts叶轮座零件加工工艺与专用夹具设计 9 3.5 确定切削用量工序 20 加工叶轮座左侧端面（ 1）粗车叶轮座左侧端面加工条件：工件材料： HT200，铸造刀具： YG8 硬质合金车刀，刀杆尺寸 16 25 机床： CA6140 确定背吃刀量pa：根据金属加工工艺及工装设计 1表 4-25（ P86）轴的车削加工余量，可查出背吃刀量 mm5.2ap 。进给量 f ：继续查金属加工工艺及工装设计表 4-53（ P95）硬质合金及高速钢车刀粗车外圆和端面的进给量，根据工件材料、刀杆尺寸、工件直径及背吃刀量可查出rmmf /0.17.0 ，根据机床说明书提供选择的进给量金属加工工艺及工装设计表 4-43卧式车床的主要技术参数，取 rmmf /71.0 。切削速度cv：切削速度可以由机械制造技术基础表 7-13 中的公式 vyvxpmvc KfaT Cvv（ 3.1）来计算，也可查表 7-15 车削加工的切削速度参考数值，得到 min/9060 mvc ，这里取 min/90 mvc ，由公式 1000 dnvc （ 3.2）求出机床主轴转速为 m i n/7.132m i n/21614.3 9010001000 rrd vn c 按机床说明书选取实际机床转速为 125r/min，故实际切削速度为 m i n/78.841000 21614.31251000 mdnv c 机动工时为： sn w f llt 1 5 0m in5.271.01 2 5 52 1 61 （ 3.3）辅助时间为： stt mt 5.221 5 015.015.0 （ 3.4）其他时间计算： stt zb 35.10)5.221 5 0(%6 （ 3.5）则工序 30 的总时间为： sttttt zbtm 85.18235.105.22150 总（ 3.6）工序 30 粗镗 mm172 的孔 nts无锡太湖学院学士学位论文 10 加工条件：工件材料： HT200，铸造刀具：硬质合金镗刀，刀杆尺寸 L=（ 1020） d=10 172=1720mm 机床： T68，根据金属加工工艺及工装设计表 4-45 卧式铣镗床主要技术参数可查得，镗床选用 T68 较为合适确定背吃刀量pa：根据金属加工工艺及工装设计表 4-71 硬质合金及高速钢镗刀粗镗孔的进给量，可查出背吃刀量 mm3ap ，进给量 f ：查表 4-71，根据机床类型、加工材料、孔径、镗杆长度 L、背吃刀量，选择出了进给量 rmmf /8.05.0 ，根据注 1：背吃刀量较小，加工材料强度较低时，进给量取较大值，根据表 4-45 镗床 T68 的进给量可以选择出进给量 rmmf /74.0 切削速度cv：切削速度根据卧式镗床的镗削用量参考表查得 min/6035 mvc ，这里取 min/60 mvc ，根据公式 1000 dnvc （ 3.2）求出镗床主轴转速 m i n/1.111m i n/17214.3 6010001000 rrd vn c 查表 4-45 T68 镗床的主轴转速表可知实际转速 min/100 rn m in/541000 17214.31001000 mdnv c 机动工时为： s28m in47.074.0100 530f nw ll t 1 （ 3.3）辅助时间为： stt mt 2.42815.015.0 （ 3.4）其他时间计算： stt zb 2)2.428(%6 （ 3.5）则工序 30 的总时间为： sttttt zbtm 2.3422.428 总（ 3.6）工序 40：粗加工 mm90 和 mm68 的孔（ 1）粗镗叶轮座右端 mm90 的孔加工条件：工件材料： HT200，铸造刀具：硬质合金镗刀，刀杆尺寸 L=（ 1020） d=10 90=900mm nts叶轮座零件加工工艺与专用夹具设计 11 机床： T68，根据金属加工工艺及工装设计表 4-45 卧式铣镗床主要技术参数可查得，镗床选用 T68 较为合适确定背吃刀量pa：根据金属加工工艺及工装设计表 4-71 硬质合金及高速钢镗刀粗镗孔的进给量，可查出背吃刀量 mm2ap ，进给量 f ：查表 4-71，根据机床类型、加工材料、孔径、镗杆长度 L、背吃刀量，选择出了进给量 rmmf /8.05.0 ，根据注 1：背吃刀量较小，加工材料强度较低时，进给量取较大值，根据表 4-45 镗床 T68 的进给量可以选择出进给量 rmmf /74.0 切削速度cv：切削速度根据表 4-72-卧式镗床的镗削用量参考表查得 m in/6036/0.16.0 msmv c ，这里取 min/60 mv c ，根据公式 1000 dnvc （ 3.2）求出镗床主轴转速 m i n/3.212m i n/9014.3 6010001000 rrd vn c 查表 4-45 T68 镗床的主轴转速表可知实际转速 min/200 rn m i n/52.561000 9014.32001000 mdnv c 机动工时为： s23m in37.074.0200 550f nw ll t 1 （ 3.3）辅助时间为： stt mt 5.32315.015.0 （ 3.4）其他时间计算： stt zb 6.1)5.323(%6 （ 3.5）则工序 40 的总时间为： sttttt zbtm 1.286.15.323 总（ 3.6）（ 2）粗镗叶轮座右端 mm68 的孔加工条件：工件材料： HT200，铸造刀具：硬质合金镗刀，刀杆尺寸 L=（ 1020） d=10 68=680mm 机床： T68，根据金属加工工艺及工装设计表 4-45 卧式铣镗床主要技术参数可查得，镗床选用 T68 较为合适确定背吃刀量pa：根据金属加工工艺及工装设计表 4-71 硬质合金及高速钢镗刀粗镗孔的进给量，可查出背吃刀量 mm2ap ， nts无锡太湖学院学士学位论文 12 进给量 f ：查表 4-71，根据机床类型、加工材料、孔径、镗杆长度 L、背吃刀量，选择出了进给量 rmmf /8.05.0 ，根据注 1：背吃刀量较小，加工材料强度较低时，进给量取较大值，根据表 4-45 镗床 T68 的进给量可以选择出进给量 rmmf /74.0 切削速度cv：切削速度根据表 4-72-卧式镗床的镗削用量参考表查得 m in/6036/0.16.0 msmv c ，这里取 min/60 mv c ，根据公式 1000 dnvc （ 3.2）求出镗床主轴转速 m i n/281m i n/6814.3 6010001000 rrd vn c 查表 4-45 T68 镗床的主轴转速表可知实际转速 min/250 rn m i n/38.531000 6814.32501000 mdnv c 机动工时为： sn w f lllt 42m in69.074.0250 5511821 （ 3.3）辅助时间为： stt mt 3.64215.015.0 （ 3.4）其他时间计算： stt zb 9.2)3.642(%6 （ 3.5）则工序 40 的总时间为： sttttt zbtm 2.519.23.642 总（ 3.6）工序 50 加工在 mm68 孔上，宽 18mm 的键槽机床：卧式拉床 L6120。刀具：查复杂刀具设计手册第 4 章内容，选择拉刀类型为键槽拉刀，
