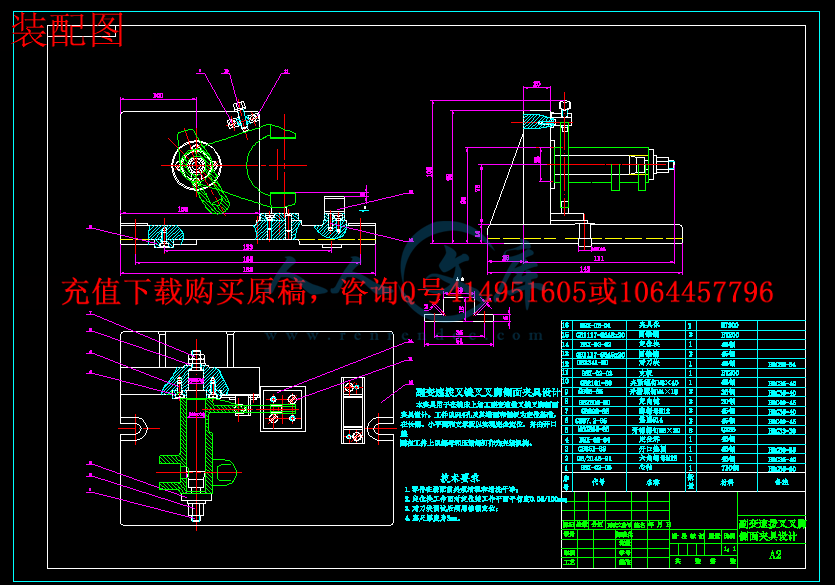

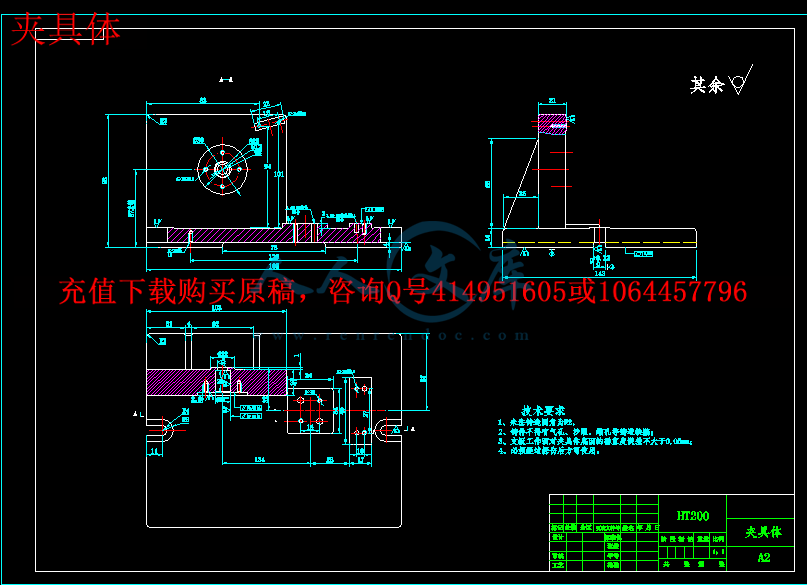

副变速拨叉铣叉脚两侧面夹具设计【装配图纸和夹具体图纸和夹具说明书】

收藏

压缩包内文档预览:
预览图 预览图 预览图
编号:454942    类型:共享资源    大小:218.12KB    格式:RAR    上传时间:2015-07-10 上传人:好资料QQ****51605 IP属地:江苏
20
积分
关 键 词:
变速 拨叉铣叉脚两 侧面 夹具 设计 装配 图纸 以及 说明书 仿单
资源描述:

购买下载后免费赠送 图纸 说明书 工序卡 等全套相关资料,联系Q:414951605


 副变速拨叉铣叉脚外侧面夹具设计

设计工序:副变速拨叉铣叉脚外侧面夹具设计

2.1 问题的提出

本夹具要用于副变速拨叉铣叉脚外侧面夹具设计夹具精度等级为IT12级,粗糙度为6.3。本道工序只精铣一下即达到各要求,因此,在本道工序加工时,我们应首先考虑保证副变速拨叉铣叉脚外侧面夹具设计的各加工精度,如何提高生产效率,降低劳动强度。

2.2 夹具设计

2.2.1 定位基准的选择

拟定加工路线的第一步是选择定位基准。定位基准的选择必须合理,否则将直接影响所制定的零件加工工艺规程和最终加工出的零件质量。基准选择不当往往会增加工序或使工艺路线不合理,或是使夹具设计更加困难甚至达不到零件的加工精度(特别是位置精度)要求。因此我们应该根据零件图的技术要求,从保证零件的加工精度要求出发,合理选择定位基准。此零件图没有较高的技术要求,也没有较高的平行度和对称度要求,所以我们应考虑如何提高劳动效率,降低劳动强度,提高加工精度。Φ25的孔和其两端面都已加工好,为了使定位误差减小,选择已加工好的φ25孔和其端面作为定位精基准,来设计本道工序的夹具,以两销和两已加工好的φ25孔的端面作为定位夹具。

  为了提高加工效率,缩短辅助时间,决定用简单的螺母作为夹紧机构。


内容简介:
1 副变速拨叉铣 叉脚外侧面 夹具设计 设计工序:副变速拨叉铣 叉脚外侧面 夹具设计 2.1 问题的提出 本夹具要用于副变速拨叉铣 叉脚外侧面 夹具设计夹具精度等级为 IT12 级,粗糙度为 6.3。本道工序只精铣一下即达到各要求,因此,在本道工序加工时,我们应首先考虑保证副变速拨叉铣 叉脚外侧面 夹具设计的各加工精度,如何提高生产效率,降低劳动强度。 2.2 夹具设计 2.2.1 定位基准的选择 拟定加工路线的第一步是选择定位基准。定位基准的选择必须合理,否则将直接影响所制定的零件加工工艺规程和最终加工出的零件质量。基准选择 不当往往会增加工序或使工艺路线不合理,或是使夹具设计更加困难甚至达不到零件的加工精度(特别是位置精度)要求。因此我们应该根据零件图的技术要求,从保证零件的加工精度要求出发,合理选择定位基准。此零件图没有较高的技术要求,也没有较高的平行度和对称度要求,所以我们应考虑如何提高劳动效率,降低劳动强度,提高加工精度。 25的孔和其两端面都已加工好,为了使定位误差减小,选择已加工好的 25 孔和其端面作为定位精基准,来设计本道工序的夹具,以两销和两已加工好的 25孔的端面作为定位夹具。 为了提高加工效率,缩短辅助 时间,决定用简单的螺母作为夹紧机构。 2.2.2切削力和夹紧力计算 ( 1)刀具: YG6 立式铣刀 机床: 万能铣床 由 3 所列公式 得 FVFzFwqueyzXpFndzafaCF0 nts2 查表 9.4 8 得其中: 修正系数 0.1vk30FC 83.0Fq 0.1FX 65.0Fy 83.0Fu 8Pa z=24 0Fw 代入上式 , 可得 F=889.4N 因在计算切削力时,须把安全系数考虑在内。 安全系数 K=4321 KKKK其中: 1K 为基本安全系数 1.5 2K 为加工性质系数 1.1 3K为刀具钝化系数 1.1 4K 为断续切削系数 1.1 所以 NKFF 7.1775 ( 2)夹紧力的计算 选用夹紧螺钉夹紧机 由 FKffN 21 其中 f为夹紧面上的摩擦系数,取 25.021 ff F= zP +G G 为工件自重 Nff FN 4.355121 夹紧螺钉: 公称直径 d=20mm,材料 45 钢 性能级数为 6.8级 MPaB 1006 M P aBs 4 8 0108 螺钉疲劳极限: M P aB 19260032.032.01 极限应力幅: M P akkk ma 76.511lim 许用应力幅: M PaS aaa 3.17lim 螺钉的强度校核:螺钉的许用切应力为 ss s=2.54 取 s=4 得 MPa120 8.2242c HdF 满足要求 nts3 M P adNc1543.1 2 经校核: 满足强度要求,夹具安全可靠, 使用快速螺旋定位机构快速人工夹紧,调节夹紧力调节装置,即可指定可靠的夹紧力 2.2.3定位误差分析 ( 1)定位元件尺寸及公差确定。 夹具的主要定位元件为一平面和一定位销,孔与销间隙配合。 ( 2) 工件的工序基准为孔心,当工件孔径为最大,定位销的孔径为最小时,孔心在任意方向上的最大变动量等于孔与销配合的最大间隙量。本夹具是用来在卧式镗床上加工,所以工件上孔与夹具上的定位销保持固定接触。此时可求出孔心在接触点与销中心连线方向上的最大变动量为孔径公差多一半。工件的定位基准为孔心。工序尺寸方向与固定接触点和销中心连线方向相同,则其定位误差为: Td=Dmax-Dmin 本工序 采用一定位销,一挡销定位,工件始终靠近定位销的一面,而挡销的偏角会使工件自重带来一定的平行于夹具体底版的水平力,因此,工件不在在定位销正上方,进而使加工位置有一定转角误差。但是,由于加工是自由公差,故应当能满足定位要求。 2.2.4夹具设计及操作的简要说明 如前所述,在设计夹具时,应该注意提高劳动生产率避免干涉。应使夹具结构简单,便于操作,降低成本。提高夹具性价比。本道工序为镗床夹具选择了压紧螺钉夹紧方式。本工序为精镗切削余
