机械式四档变速器设计【优秀含5张CAD图纸+汽车变速器全套课程毕业设计】

【带任务书+开题报告+中期检查表+文献综述+外文翻译】【22页@正文9900字】【详情如下】【需要咨询购买全套设计请加QQ1459919609】

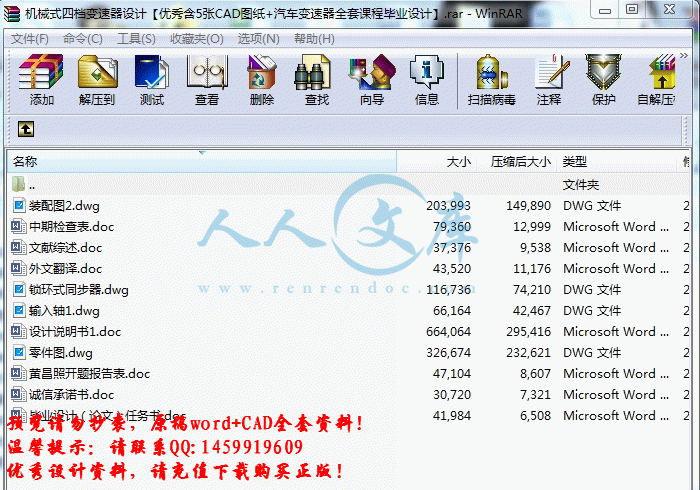

中期检查表.doc

外文翻译=手动变速器基础=2000字符.doc

开题报告表.doc

文献综述.doc

毕业设计（论文）任务书.doc

设计说明书1.doc

诚信承诺书.doc

详细报告.html

输入轴1-Model.pdf

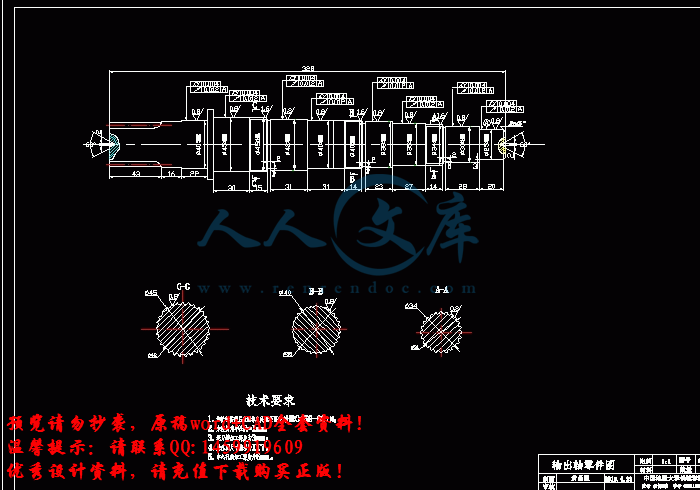

输入轴1.dwg

锁环式同步器.dwg

零件图.dwg

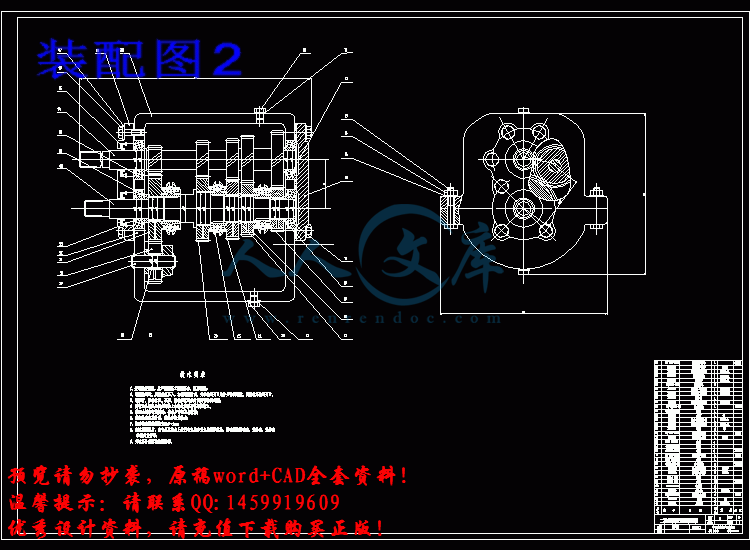

装配图2.dwg

）任务书

毕业设计（论文）题目机械式四档变速器设计

毕业设计（论文）主要内容和要求：

一、毕业设计目的、内容及意义

二、四档变速器的概述及其方案的确定

1. 变速器的功用和要求

2. 变速器结构方案的确定

3. 变速器主要零件结构的方案分析

三、变速器主要参数的选择与主要零件的设计

1. 变速器主要参数的选择

2. 各档传动比及其齿轮齿数的确定

3. 齿轮变位系数的选择

四、变速器齿轮的强度计算与材料的选择

1. 齿轮的损坏原因及形式

2. 齿轮强度计算与校核

五、变速器轴的强度计算与校核

1、变速器轴的结构和尺寸

2、轴的校核变速器同步器的设计

毕业设计（论文）主要参考资料：

【1】濮良贵陈国定吴立言主编机械设计第九版高等教育出版社

【2】孙桓.机械原理.第7版.北京:高等教育出版社,2006.

【3】哈尔滨工业大学教研室第七版理论力学

【4】刘洪文主编材料力学第五版高等教育出版社

【5】李大磊主编机械设计制造工艺学指导书第二版机械工业出版社

【6】王先逵主编机械设计制造工艺学第三版机械工业出版社

【7】邓文英宋力宏主编金属工艺学第五版高等教育出版社

【8】林绍义一种汽车变速器设计机电技术2004年第一期

【9】刑立平工程材料设计手册北京

毕业设计（论文）应完成的主要工作：

（1）毕业设计开题报告一份；

（2）毕业设计论文一人；

（3）变速器装配图一张；

（4）主要零部件图各一张；

毕业设计（论文）进度安排：

序号毕业设计（论文）各阶段内容时间安排备注

1确定毕业设计题目，查阅并收集整理相关资料；2014.11至2015.01

2确定研究方法，分析处理数据，撰写论文大纲；2015.01至2015.03

3构思论文内容，设计开题报告，完成论文初稿的撰写；2015.03至2015.04

4论文修改润色，完成论文终稿，送交指导老师评审，进行答辩。2015.04至2015.05

摘要

汽车传动系统中比较重要的一部分就是变速器。它是通过传动机构和操纵机构有机组合而成。通过变速传动机构来实现转矩、转速和方向的控制;操作机构能够实现对变速传动机构的驱动。因此，通过以上方式可以来调定控制传动比，完成这次的设计。本设计的主要内容包括变速器传动方案的选择来进行布局规划；主要的数据，如变速器的档数、每个档位的传动比、中心距、各齿轮的参数等。还有轴的选择校核；同步器；操纵机构及箱体的设计选择等。在本次设计的过程中还要根据实际问题和设计要求来进行。

关键字：变速传动机构；变速操纵机构；齿轮

Abstract

窗体顶端

The more important part of the automobile transmission is transmission. It is through the transmission mechanism and the control mechanism of organic combination. By variable transmission mechanism to achieve control torque, speed and direction; operating mechanism enables the driver to shift the transmission mechanism. Thus, the above methods can be adjusted by controlling the transmission ratio set to complete the design. The main contents of this design include the choice Transmission Plans to lay out plan; the main data, such as the number of transmission gear, each gear ratios, the center distance, the parameters of the gear and the like. Select the check as well as shaft; synchronizer; operating mechanism and cabinet design choice. In this design process but also according to the practical problems and design requirements to carry out.

Keywords: Variable-speed control mechanism；speed change control；Mechanism,gear

1　绪论1

1.1课题研究的现状1

1.2 课题研究的目的和意义2

1.3设计完成的主要内容2

2 变速器传动机构布置方案2

2.1传动机构布置方案分析2

2.2变速器零、部件结构方案分析3

2.2.1齿轮型式3

2.2.2换档结构型式3

2.2.3其他问题4

2.3变速器操纵机构4

3变速器主要参数选择4

3.1一档齿轮齿数的确定4

3.2中心距A的选择5

3.3确定齿轮参数6

3.3.1 齿宽选择6

3.3.2压力角7

3.3.3齿轮螺旋角7

3.3.4校验齿轮的接触强度7

3.4变速器轴向尺寸9

3.5 轴的直径9

3.6各档齿轮齿数的分配9

3.6.1确定常啮合传动齿轮副的齿数10

3.6.2 确定其他各档的齿数10

4 变速器传动11

4.1 变速器传动简图11

4.2 同步器简介12

4.2.1惯性式同步器12

4.2.2同步器工作原理13

4.2.3齿轮材料13

4.2.4齿轮材料、热处理方法14

4.2.5齿轮精度等级14

结论16

参考文献17

致谢18

1　绪论

1.1课题研究的现状

窗体顶端

窗体底端

汽车变速器是汽车的重要组成部分，用来改变发动机转矩和转速，旨在原地起步、爬坡、转弯、加速等运动的条件下，使汽车得到不同的牵引力和速度，同时发动机在最有利的工作范围的操作。传输具有中性位置，即空挡变速器可在起动发动机到驱动轮，当车辆滑行或停止，发动机的动力被停止。变速器具有倒档，使汽车得到向后运动能力。

汽车变速器技术的发展历史；

手动变速器（MT：Manual Transmisson）使用齿轮传动来达到减速的主要原则。变速器通过几组不同传动比的齿轮副来达到不同的减速效果，汽车行驶中换挡就是因为能够通过操纵机构来换到不同传动比的齿轮副上才能实现换挡。

自动变速器（AT：Automatic Transmisson）使用的是液力变矩器。通过液压系统控制液力变矩器和行星齿轮的配合使用实现变速变距的效果。

手自变速器（AMT）是在手动齿轮变速器和传统干式离合器的基础上改造而成，主要改变了手动换挡的操纵部分。即在MT总体结构不变的基础上通过电子的控制达到自动换挡的要求。

无级变速器（CVT：Continuously Variable Transmission）,又称为连续变速式机械变速器。金属带式无级变速器主要包括主动轮组、从动轮组、金属带和液压泵等基本部件。主要靠主动轮、从动轮和传动带来实现速比的无级变化，传动带一般用橡胶带、金属带和金属链等类型。

从先进国家的角度来看，对于动力使用和传动的发展来说已经达到一定的高度，只要通过对控制的提高才能个再次提升到一个新的高度。然而其中最急需解决的问题就是灵活性的问题，以前的机械都是通过人工的操作来实现的，但是人的能力总是有限的，尤其是心理上。对于汽车这种控制难度的机器对人的体力脑力有一定的要求，长时间操作容易出现各种事故。单纯的靠人力来操纵也会对汽车性能等的发展有一定的限制。

因此必须对汽车各个部分进行自动控制，并且要从各部分的单独控制向整车一体化控制发展，从一般控制向智能控制发展。要想解决机械控制中的信息处理问题，机械与液压根本达不到性能的要求，只能通过现在发展势头正劲的电子控制技术。而这些还远远不够，需要我们通过现在的光学，声学等等学科的综合来达到我们的性能和控制要求，实现自动化的全面提升。

技术的发展也是一个重要的问题，汽车传动技术中电子技术、电液控制技术和传感控制技术的应用是重点问题。现今主要的汽车变速器生产厂商都很重视这方面的发展研究，这也在很大程度上促使了变速器的发展。

计算机辅助工程（Computer Aided Engineering,简称CAE），是指使用者将计算机当做主要工具，利用计算机进行分析和仿真的过程，这也是一项综合性的技术。

近年来，CAD/ CAM技术在中国发展迅速，广泛应用于汽车制造，工程机械，航天军工，铁路车辆及设备，国防军工，通用机械制造，造船，人体工程学，工程咨询行业，运动器材和娱乐设备等领域。一些制造商制造商将CAD / CAM技术应用到自己的产品开发，大大简化了机械产品的开发过程，显著缩短产品开发周期，提高产品性能，获取产品的优化和创新，取得了良好的经济效益。

参考文献

[1] 李澄. 机械制图. 高等教育出版社出版；

[2] 卜炎. 机械设计传动装置手册. 机械工业出版社发行 1998.12出版

[3] 邓文英. 金属工艺学. 高等教育出版.2000.7出版

[4] 沈养中. 工程力学. 高等教育出版社.2003.7出版

[5] 屠卫星. 汽车底盘构造. 人民交通出版社.2001.8出版

[6] 成大先. 机械设计图图册. 化学工业出版社.2000.3出版

[7] 张勇. 电机拖动与控制. 机械工业出版社. 2004.6出版

[8] 李澄、吴天生、闻百桥. 机械制图. 高等教育出版社.2003.8出版

[9] 吴昌林、唐增宝、钟毅芳.机械设计.华中科技大学出版社 2001.2出版





内容简介：: 附表 2：长城学院本科毕业设计（论文）中期检查表系：工程技术系专业：机械设计制造及其自动化检查日期： 2015 年 4 月 4 日学生姓名黄昌照论文题目机械式四档变速器设计任务书已完成（），进行中（）参考文献 5 篇：其中外文文献 0 篇外文翻译已完成（），进行中（）；完成字数约： 3000 字（翻译成的汉字字数）开题报告已完成（），进行中（）；完成字数约： 2000 字正文已完成（），进行中（）；完成比比例： 70 % 已完成的任务任务书、开题报告、外文翻译、文献综述、部分设计说明书、部分设计图纸待完成的任务部分设计说明书、部分图纸存在的问题在毕业设计过程中，有些零件的国家标准不是太清楚。采取的办法通过自己查阅资料、参考书等，以及询问老师来弄清楚。指导教师意见指导教师签名：注：按表中的要求填写，选项打钩（）； nts附表 3 毕业论文（设计）教师指导记录表毕业论文（设计）题目机械式四档变速器设计学生姓名黄昌照系（部）工程技术系学生学号 05211532 专业班级 11 级机制五班指导教师姓名孙晓燕职称讲师主要指导内容：指导选择本次设计的题目，准备开题报告。指导时间： 2015 年 12 月 25 日主要指导内容：指导查阅、收集关于设计题目的相关文献和资料，完成开题报告。指导时间： 2015 年 1 月 4 日主要指导内容：帮助查找收集关于任务书、外文翻译、文献综述的相关文献和资料以便完成毕业设计。指导时间： 2015 年 3 月 1 日主要指导内容：帮助解决设计当中遇到的问题，如某些不太清楚的知识、公式等。指导时间： 2015 年 3 月 8 日注：此表由指导教师按毕业论文（设计）的主要工作阶段填写主要指导内容。系主任签字（盖章）：nts附表 4 中国地质大学长城学院毕业论文（设计）中期检查情况汇总表系（盖章）：填表时间：年月日专业名称学院检查学生人数正高职称指导教师人数副高职称指导教师人数中级职称指导教师人数初级职称辅助指导教师人数外文资料译文完成比例（）文献综述完成比例（ %）课题完成一半以上比例（）指导教师工作良好以上比例（）备注合计 nts 附表 5 中国地质大学长城学院毕业论文（设计）中期检查报告系别： _ 一、检查方式及基本数据 1 抽查方式 2 抽查的毕业论文（设计）数量及占本学期毕业论文（设计）总数的比例二、指导教师履职情况 1指导频率（次数）与指导方式（通过面谈或电话等方式，结合相关书面材料的抽查结果，如毕业论文（设计）工作任务书、毕业论文（设计）工作进度记录表等，检查指导教师是否按本单位工作计划表，如期对学生进行必要次数的指导。） 2过程材料填写情况（包含毕业论文（设计）工作任务书、毕业论文（设计）工作进度记录表。） 3指导效果（通过面谈或电话等方式，了解指导教师是否与学生有效沟通，及时解决学生的疑难问题。）三、学生毕业论文（设计）完成情况 1选题质量（选题是否符合专业培养要求，有无选题不当、多人同题等异常现象（小组合作除外）；注意了解选题变更情况。） 2写作态度及完成进度 nts （通过面谈或电话等方式，了解学生是否按本单位工作计划表如期完成毕业论文（设计）相应环节的任务；未按进度完成者情况如何。） 3毕业论文（设计）完成质量（可涉及资料收集情况、作品立意及写作水平、格式规范等。）四、存在的问题（可涉及组织工作、选题管理、指导过程、完成进度等多方面。）五、问题的处理情况六、下一步的措施报告人：系主任（签字）：填报日期： nts 附表 6 工程技术系 2015 届学生毕业设计（论文）中期情况汇总表教研室指导教师姓名指导教师职称填写时间注： 1、最终毕业设计（论文）题目为学生教务系统和成绩单、存档题目依据，请完整填写！ 2、此表以指导教师为单位汇总学生情况。学生姓名性别班级最终毕业设计（论文）题目设计 /论文外文翻译是否完成文献综述是否完成课题是否已完成指导教师与学生联系情况（请填：经常联系、正常联系、不经常联系、不联系） nts1 中国地质大学长城学院本科毕业设计外文资料翻译系别：工程技术系专业：机械设计制造及其自动化姓名：黄昌照学号： 05211532 2015 年 4 月 7 日 nts2 Manual Transmission Basics Its no secret that cars with manual transmissions are usually more fun to drive than their automatic-equipped counterparts. If you have even a passing interest in the act of driving, then chances are you also appreciate a fine-shifting manual gearbox. But how does a manual trans actually work? With our primer on automatics(or slushboxes, as detractors call them) available for your perusal, we thought it would be a good idea to provide a companion overview on manual trannies, too. A brief history lesson shows that manual transmissions preceded automatics by several decades. In fact, up until General Motors offered an automatic in 1938, all cars were of the shift-it-yourself variety. While its logical for many types of todays vehicles to be equipped with an automatic - such as a full-size sedan, SUV or pickup - the fact remains that nothing is more of a thrill to drive than a tautly suspended sport sedan, sport coupe or two-seater equipped with a precise-shifting five- or six-speed gearbox. Its what makes cars such as a Corvette, Mustang, Miata or any BMW sedan or coupe some of the most fun-to-drive cars available today. We know which types of cars have manual trannies. Now lets take a look at how they work. From the most basic four-speed manual in a car from the 60s to the most high-tech six-speed in a car of today, the principles of a manual gearbox are the same. The driver must shift from gear to gear. Normally, a manual transmission bolts to a clutch housing (or bell housing) that, in turn, bolts to the back of the engine. If the vehicle has front-wheel drive, the transmission still attaches to the engine in a similar fashion but is usually referred to as a transaxle. This is because the transmission, differential and drive axles are one complete unit. In a front-wheel-drive car, the transmission also serves as part of the front axle for the front wheels. In the remaining text, a transmission and transaxle will both be referred to using the term transmission. The function of any transmission is transferring engine power to the driveshaft and rear wheels (or axle halfshafts and front wheels in a front-wheel-drive vehicle). Gears inside the nts3 transmission change the vehicles drive-wheel speed and torque in relation to engine speed and torque. Lower (numerically higher) gear ratios serve as torque multipliers and help the engine to develop enough power to accelerate from a standstill. Initially, power and torque from the engine comes into the front of the transmission and rotates the main drive gear (or input shaft), which meshes with the cluster or counter shaft gear - a series of gears forged into one piece that resembles a cluster of gears. The cluster-gear assembly rotates any time the clutch is engaged to a running engine, whether or not the transmission is in gear or in neutral. There are two basic types of manual transmissions. The sliding-gear type and the constant-mesh design. With the basic - and now obsolete - sliding-gear type, nothing is turning inside the transmission case except the main drive gear and cluster gear when the trans is in neutral. In order to mesh the gears and apply engine power to move the vehicle, the driver presses the clutch pedal and moves the shifter handle, which in turn moves the shift linkage and forks to slide a gear along the mainshaft, which is mounted directly above the cluster. Once the gears are meshed, the clutch pedal is released and the engines power is sent to the drive wheels. There can be several gears on the mainshaft of different diameters and tooth counts, and the transmission shift linkage is designed so the driver has to unmesh one gear before being able to mesh another. With these older transmissions, gear clash is a problem because the gears are all rotating at different speeds. All modern transmissions are of the constant-mesh type, which still uses a similar gear arrangement as the sliding-gear type. However, all the mainshaft gears are in constant mesh with the cluster gears. This is possible because the gears on the mainshaft are not splined to the shaft, but are free to rotate on it. With a constant-mesh gearbox, the main drive gear, cluster gear and all the mainshaft gears are always turning, even when the transmission is in neutral. Alongside each gear on the mainshaft is a dog clutch, with a hub thats positively splined to the shaft and an outer ring that can slide over against each gear. Both the mainshaft gear and the ring of the dog clutch have a row of teeth. Moving the shift linkage moves the dog clutch against the adjacent mainshaft gear, causing the teeth to interlock and solidly lock the gear to the mainshaft. nts4 To prevent gears from grinding or clashing during engagement, a constant-mesh, fully synchronized manual transmission is equipped with synchronizers. A synchronizer typically consists of an inner-splined hub, an outer sleeve, shifter plates, lock rings (or springs) and blocking rings. The hub is splined onto the mainshaft between a pair of main drive gears. Held in place by the lock rings, the shifter plates position the sleeve over the hub while also holding the floating blocking rings in proper alignment. Thats the basics on the inner workings of a manual transmission. As for advances, they have been extensive over the years, mainly in the area of additional gears. Back in the 60s, four-speeds were common in American and European performance cars. Most of these transmissions had 1:1 final-drive ratios with no overdrives. Today, overdriven five-speeds are standard on practically all passenger cars available with a manual gearbox. Overdrive is an arrangement of gearing that provides more revolutions of the driven shaft (the driveshaft going to the wheels) than the driving shaft (crankshaft of the engine). For example, a transmission with a fourth-gear ratio of 1:1 and a fifth-gear ratio of 0.70:1 will reduce engine rpm by 30 percent, while the vehicle maintains the same road speed. Thus, fuel efficiency will improve and engine wear will be notably reduced. Today, six-speed transmissions are becoming more and more common. One of the first cars sold in America with a six-speed was the 89 Corvette. Designed by Chevrolet and Zahnradfabrik Friedrichshafen (ZF) and built by ZF in Germany, this tough-as-nails six-speed was available in the Corvette up to the conclusion of the 96 model year. Today, the Corvette uses a Tremec T56 six-speed mounted at the back of the car. Many cars are available today with six-speeds, including the Mazda Miata, Porsche Boxster S and 911, Dodge Viper, Mercedes-Benz SLK350, Honda S2000, BMW 3-Series and many others. Some of these gearboxes provide radical 50-percent (0.50:1) sixth-gear overdrives such as in the Viper and Corvette, while others provide tightly spaced gear ratios like in the S2000 and Miata for spirited backroad performance driving. While the bigger cars mentioned above such as the Viper and Vette often have two overdrive ratios (fifth and sixth) the smaller cars like the Celica and S2000 usually have one overdriven gear ratio (sixth) and fifth is 1:1. Clearly a slick-shifting manual transmission is one of the main components in a fun-to-drive car, along with a powerful engine, confidence-inspiring suspension and nts5 competent brakes. For more information on a manual transmissions primary partner component, check out our basic primer on clutches and clutch operation. nts6 附录 B 文献翻译手动变速器基础汽车手动变速器相比于自动变速器的驾驶装备来说，在驾驶方面拥有更多的乐趣，这已不再是什么秘密了。如果你有兴趣超速驾驶，那么，你会赞赏对手动变速器汽车的超速进行罚款。但是，手动挡变速器汽车是如何工作的？我们将原始的自动档变速器（或 slushboxex,因为反对者这样称呼他们）提供给您审阅，我们认为将一个概述手册提供给合作伙伴是一个好主意。简明的历史教训表明，自从有了手动变速器，几十年间，事实上，直至 1938 年通用汽车才开发了自动变速器。所有汽车才有了改变车型的想法。现在多种类型的汽车上配备了自动变速器，虽然这是合乎逻辑的，例如，全尺寸轿车，越野车或皮卡。但事实上，相对于落后的运动轿车，没有比这更刺激的驾驶乐趣了。运动跑车或两个座位的跑车配备了精确地五档或六档变速器，这是为什么使得汽车如克尔维特，野马Miata 或任何宝马轿车或跑车强调驾驶乐趣的汽车上市的原因了。我们知道一些类型的汽车手册，现在让我们看看他们如何工作。从六十年代最基本的四档手动变速器汽车到今天的高科技六档手动变速器汽车，这些手动档变速器的原理是一样的。驾驶者换挡是从一个齿轮到另一个齿轮，正常情况下，手动变速器螺栓连接离合器壳，而离合器壳的另一面通过螺栓与发动机后部相连。如果车辆是前轮驱动的汽车，变速器仍然以同样的方式连接发动机，通常称之为桥。这是因为变速器，差速器和驱动桥是一个完整的单元。前轮驱动的汽车变速器用于驱动前轴上的前轮。在下面的文章里，变速器和驱动桥都将提到并使用它。所有变速器的功能都是传递发动机的动力给后驱动轮（或前驱动轮）。变速器内部的齿轮传动改变车辆的速度和扭矩，它与发动机的转速和扭矩有关。低（数值高）传动比用于多种扭矩，它能够帮助发动机获得足够的动力，用以加速或停车。起初，功率和扭矩从发动机的前端传递和旋转至主传动齿轮（或输入轴）。其中，啮合的从动齿轮或中间轴齿轮 -一系列齿轮锻造成一个类似于一组齿轮。在任何时候，从动齿轮都处于旋转状态，离合器在一个运行的引擎作用下运行，无论是在齿轮传动或是处于空挡。有两种基本类型的手动档变速器。滑动齿轮式和常啮合齿轮式。和基本的一样 -现在已经过时 -滑动齿轮类型，当档位处于空挡时，没有什么使传动箱内除了主传nts7 动齿轮及齿轮组转动。为了使啮合的齿轮适用于发动机的功率以驱动车辆，驾驶者踩踏离合器踏板和移动变速器操纵杆，这使得换挡拉线和拨叉促使齿轮沿主轴方向滑动，这就是直接换挡。一旦齿轮啮合，离合器踏板释放，发动机功率传递到驱动车轮。可能有几个在不同轴颈上的齿轮和齿，变速器的换挡杠杆机构是被设计用来方便驾驶员换挡的机构。这些过时的变速器，齿轮的碰撞是一个问题，因为齿轮都以不同的速度旋转。所有的现代变速器都是常啮合齿轮式，它仍然使用了类似的布置，齿轮滑动齿轮类型。然而，所有的主动齿轮与从动齿轮啮合，这是因为齿轮的主轴不以花键轴的形式存在，但他可以自由旋转。当常啮合变速器，主要的传动齿轮，齿轮组和所有的主轴齿轮总是旋转的，这就是变速器的空档。除了主轴上的齿轮都有爪形离合器，两个主轴齿轮和爪形离合器都各设有一排齿，移动转向杠杆机构，爪形离合器的运动对临近主轴齿轮，造成自锁和互锁。为了防止在工作时齿轮磨损或发生碰撞，常啮合，完全 “ 同步 ” 手动变速器装有同步器。同步器通常包括一个内花键毂，接合套，滑块，锁环（或弹簧）和卡环，该花键毂两端分与两个齿轮之间各装有锁环。这是手动变速器内部工作的基本情况。至于使得变速器工作的更加合理，他们已经进行了多年的研究，主要是在该领域的其他装备上。早在六十年代，四档变速器在美国和欧洲的汽车上已经得到了普遍的应用。大多数汽车选择了传动比为 1:1 的变速器，而没有设置超速档。今天，几乎所有的轿车都配备了超速 5 档变速器。超速行驶使齿轮传动的一种布置形式，它提供了更多更新的传动方式。例如，车辆保持在同一速度下行驶，变速器四档传动比为 1:1比五档传动比为 0.70:1的变速器，发动机转速降低百分之三十。因此，燃油效率将使发动机的磨损明显减少。今天，六档变速器也越来越常见。第一款在美国销售的六档变速器是 89 克尔维特。它是雪弗兰和非德列斯哈芬齿轮厂，以及 ZF 建造在德国的公司联合设计的。如今，克尔维特使用 Tremrc T56 型的六档变速器，并把它安装在汽车的后部。许多汽车推出了六档手动变速器，其中包括：马自达 Miata，保时捷 Boxster S和 911，道奇 Viper,奔驰 SLK350，本田 S200，宝马 3 系列和其他的许多汽车。这些变速器中有一些提供百分之五十（ 0.50:1）的六档超速档变速器，如毒蛇和克尔维特，而另一些则提供齿轮间距紧密的变速器，像 S2000 和 Miata 等，他们的驾驶性能一样优越。上文提到的大排量汽车，如毒蛇和克尔维特往往有两个超速档（五档和六档），小排量汽车，如切利卡和 S2000 往往有一个超速档（六档），而五档传动比是 1:1。 nts8 显然，对强调驾驶乐趣的汽车来说，一个手动变速箱是它的一个重要组成部分，与之相匹配的还有一个强有力的发动机，牢固耐用的悬挂和安全的刹车。欲了解手动变速器及组成的更多信息，请查阅我们的基本入门，离合器和离合器的操作。 nts 中国地质大学长城学院本科毕业设计文献综述系别：工程技术系专业：机械设计制造及其自动化姓名：黄昌照学号： 05211532 2015 年 4 月 11 日 nts 2 前言汽车作为人类的代步工具，在生活中起着越来越重要的作用。变速器是传动系中的主要部件。它用来改变发动机传到驱动轮上的转矩和转速。目的是在各种工作状况下，使汽车获得不同的牵引力和速度。从而使汽车拥有良好的动力性和燃油经济性。本次设计以东风悦达起亚 2.0L 手动档四驱狮跑车汽车的一些整车参数和发动机参数为设计依据，进行手动档变速器的设计。设计的主要内容包括变速器传动机构布置方案的确定，变速器主要参数如挡数、传动比范围、中心距、各挡传动比、齿轮参数、各挡齿轮齿数的选择，齿轮、轴的设计校核，同步器、操纵机构及箱体的设计。在设计的过程中，本文根据轿车变速器的设计要求和车辆动力传动系统自身的特点，参考多篇文献资料，以及变速器设计图册，设计出中间轴式变速器。 1. 国内外的研究现状汽车变速器是汽车的重要部件之一，用来改变发动机传到驱动轮上的转矩和转速，目的是在原地起步、爬坡、转弯、加速等各种行使工况下，使汽车获得不同的牵引力和速度，同时使发动机在最有利的工况范围内工作。变速器设有空档，可在起动发动机、汽车滑行或停车时使发动机的动力停止向驱动轮传输。变速器设有倒档，使汽车获得倒退行使能力。汽车变速器技术的发展历史：手动变速器（ MT： Manual Transmisson）主要采用了齿轮传动的降速原理。变速器内有多组传动比不同的齿轮副，而汽车行驶时的换挡工作，也就是通过操纵机构使变速器内不同的齿轮副工作。自动变速器（ AT： Automatic Transmisson）是由液力变矩器，行星齿轮和液压操纵系统组成，通过液力变矩器和齿轮组合的方式来达到变速变矩。 AMT 是在传统干式离合器和手动齿轮变速器的基础上改造而成，主要改变了手动换挡操纵部分。即在 MT 总体结构不变的情况下改用电子控制来实现自动换挡。无级变速器（ CVT： Continuously Variable Transmission） ,又称为连续变速式机械变速器。金属带式无级变速器主要包括主动轮组，从动轮组，金属带和液压泵等基本部件。主要靠主动轮，从动轮和传动带来实现速比的无级变化，传动带一般用橡胶带，金属带和金属链等。无限变速式机械无级变速器（ IVT： Infinitely Variable Transmisson）采用的是一种摩擦板式变速原理。 IVT 的核心部分由输入传动盘，输出传动盘和Variator 传动盘组成。它们之间的接触点以润滑油作介质，金属之间不接触，通过改变 Variator 装置的角度变化而实现传动比的连续而无限的变化。汽车的发展经历了三大革命，动力革命（内燃机的使用），传动革命（机械传动的完善和液体传动的使用）和控制革命（用传感器、微机和电液阀进行信息nts 3 处理）。从先进国家来看，动力革命和传动革命已经完成，目前正处于控制革命阶段，要解决的主要是机械太“机械”，没有灵性的问题，过去机械全靠人来操纵控制，然而人的生理和心理能力（感觉器官的功能、头脑分析的能力和体能）是有限的，操纵汽车这样复杂的机械对于人来说体力和脑力负担是很重要的，更主要的是单靠人力操纵将阻碍汽车的发展和其性能的提高。因此必须对汽车各部分（发动机、变速器、悬架、制动和转向机构等）进行自动控制，并从各部分的单独控制向整车一体化控制发展，从一般控制向智能控制发展。要解决机械信息处理能力问题，机械本身是无能为力的，液压控制在性能上也达不到要求，必须引入具有良好控制性能和信息处理能力的电子技术。但是仅仅采用机电液技术还不够，还需要应用声学、光学、和化学等多学科技术才能使机械具有良好的信息处理能力，实现高度自动化。从技术发展角度来看，汽车传动技术中的关键是电子技术、电液控制技术和传感器技术。目前，世界主要的变速器制造生产厂家都致力于这些关键技术的研究与应用，极大地促进了自动变速器的发展。计算机辅助设计（ Computer Aided Design,简称 CAD），泛指设计者以计算机为主要工具，对产品进行设计、绘图、工程分析与编撰技术文档等设计工作的总称，是一项综合性的技术。其中工程分析泛指包括有限元分析、可靠性分析、动态分析、优化设计及产品的常规分析等内容，亦称计算机辅助工程分析（ Computer Aided Engineering,简称 CAE）。 Pro/ENGINEER (简称 Pro/E)是美国 Paramatric Technology Corporation公司开发的机械设计自动化软件。也是最早实现
