单托辊全封闭带式输送机的设计【优秀含7张CAD图纸+带式输送机全套课程毕业设计】

【带任务书+开题报告+中期检查表+文献综述+外文翻译】【22页@正文9200字】【详情如下】【需要咨询购买全套设计请加QQ1459919609】

任务书.doc

开题报告表.doc

刘毕业设计（论文）文献综述.doc

附表二附表三.doc

单托辊全封闭带式输送机_检测报告.zip

外文翻译=全封闭单托辊带式输送机=2000字符.doc

毕业设计.doc

诚信承诺书.doc

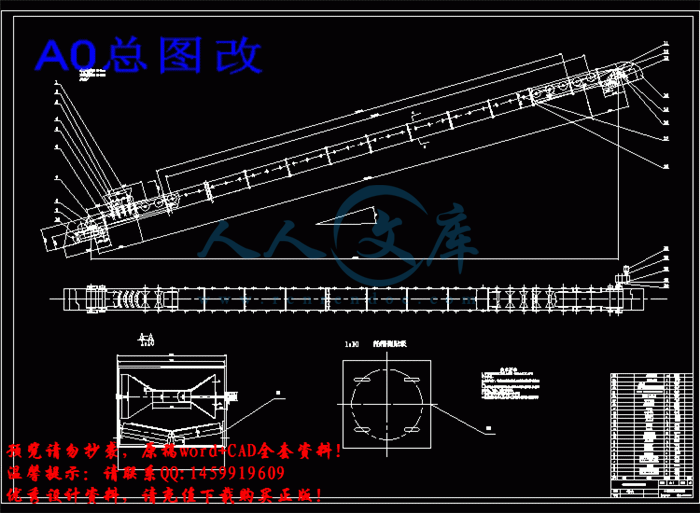

A0总图改.dwg

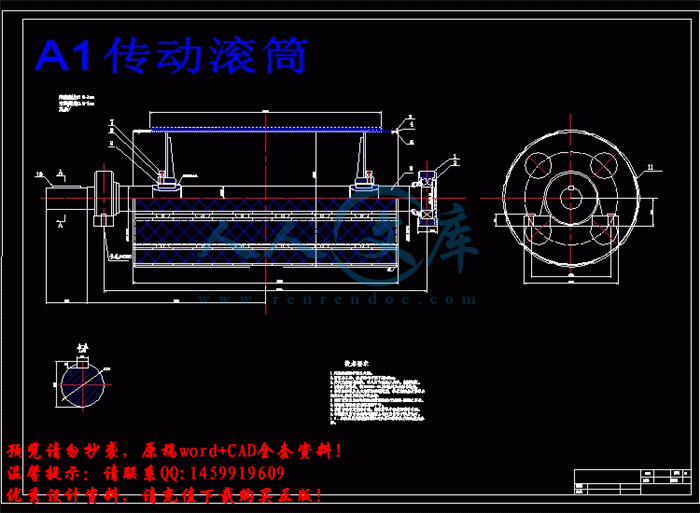

A1传动滚筒.dwg

A1头部驱动装置组合.dwg

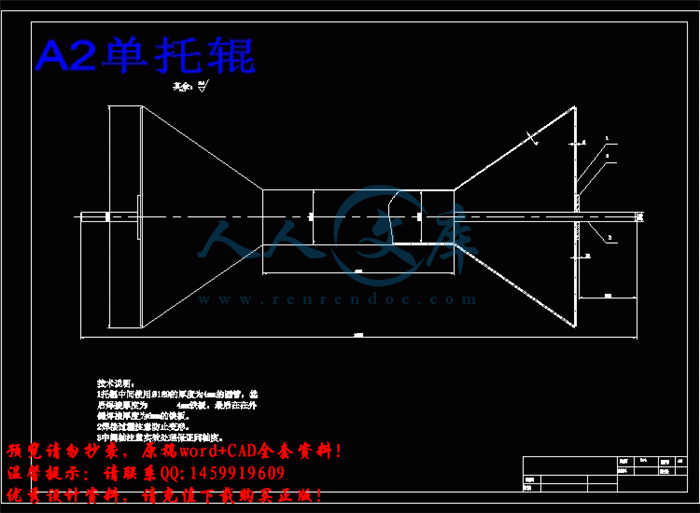

A2单托辊.dwg

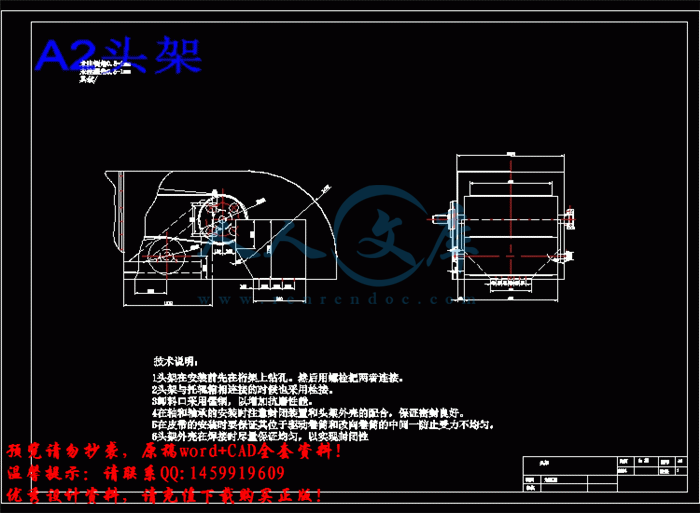

A2头架.dwg

A2托辊装配.dwg

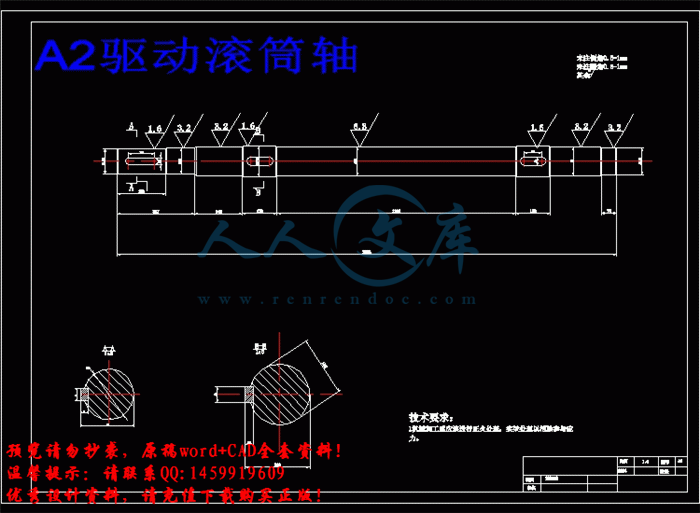

A2驱动滚筒轴.dwg

任务书

毕业设计（论文）题目单托辊全封闭带式输送机的设计

毕业设计（论文）主要内容和要求：

内容 1、电动机的选择

    2、带速的选择

    3、总体布置设计

    4、输送带组合型号

要求  通过本次设计，对普通带式输送机进行改进，完善相应结构，首先用单托辊固定皮带防止跑偏。同时，在运输机外加防护罩，防止对环境造成污染。再次螺旋加紧装置保证机器运行的可靠性和平稳性。这些能在一定程度上保证带式输送机的性能，使其带速快，运送量达，高效节能环保。

毕业设计（论文）主要参考资料：

[1] 倪新跃.一种单托辊带式输送机.吴江市江达机械制造有限公司.2010年1月.

[2] 葛林.全封闭单托辊回程气垫带式输送机.徐州中良设备工程有限公司.2012年9月.

[3] 赵峰.单托辊带式输送机.南京众联有限公司.2011年9月.

[4] 张定春.槽型单托辊带式输送机的应用.广州植之元油脂实业有限公司.2009年9月.

[5] 俞晓红.封闭带式输送机.中国知网.2006年9月.

[6] 王鹰.封闭型带式输送机技术发展概况.中国知网.2010年5月.

[7] 王勇.浅析港口托辊带式输送机和气垫带式输送机.中国知网.2008年9月.

[8] 李俊玲.全封闭单托辊带式输送机的创新设计.中国知网.2013年3月.

[9] 劳林安. 全封闭气垫托盘带式输送机技术总结报告.中国知网.2011年 4月.

毕业设计（论文）应完成的主要工作：

总装配图一张（A0图纸）

传动滚筒一张（A1图纸）

头部驱动装置一张（A1图纸）

头架一张（A2图纸）

托辊装配图一张（A2图纸）

单托辊零件一张（A2图纸）

驱动滚筒轴一张（A2图纸）

设计说明书一份（正文不少于6000字）

毕业设计（论文）进度安排：

序号毕业设计（论文）各阶段内容时间安排备注

1收集相关资料，查找文献2015年1月

2熟悉相关知识，进行数据分析，编写论文大纲2015年2月

3确定毕业论文格式，撰写毕业论文，完成初稿2015年3月

4修改论文，归纳总结，完成终稿，交由老师审核2015年4月

5进行毕业答辩2015年5月

摘  要

我国带式输送机应用范围较广，可用于多种干湿粉状，粒状，块状物料的运输传送，运送量达，运送距离较长，运行阻力小，能量消耗地，受地形条件限制小，在途中可装卸货物，操作简单，运行平稳，易维修；但胶带易受磨损，且坡度不能太大，摩擦力大，且运送粉粒状物料易污染环境，所以这个设计能减少环境的污染，并减少摩擦避免胶带的过度磨损。同时我国的输送机发展水平有了明显的提高，大功率，长距离的带式运输机的新产品开发和新技术的研究都取得了不错的成就。所以带式输送机是最理想的高效连续输送设备，相比较其他设备来说具有明显的优势。故不仅可以在短距离运输内使用，也可以在长距离输送中使用。所以在生产环节的连续性和自动化中起到了极其重要的作用，提高了劳动生产率。

关键词：单托辊； 全封闭； 带式输送机； 螺旋拉紧装置。

ABSTRACT

Belt conveyor in our country has a wide application range, can be used for a variety of wet and dry powder, granule, block material transportation, transport volume, transport distance is long, little resistance during operation, energy consumption, small restricted by terrain conditions, on the way to loading and unloading of goods, simple operation, stable operation, easy maintenance; But tape are susceptible to wear and tear, and the slope is not too big, high friction, easy to pollute the environment and transporting powdery and granular materials, so this design can reduce the environment pollution, and reduce the friction to avoid excessive wear of belt. At the same time in developing the conveyor level have obvious improve, high power, long distance belt conveyor of new technology and new product development research have made great achievements. The belt conveyor is one of the most ideal efficient continuous transportation equipment, compared with other equipment has obvious advantages. Therefore, not only can be used in short distance transportation, also can be used in long distance transmission. So in the continuity of production and has played a very important role in automation, improve the labor productivity.

key words:asking the rod; totally closed; bringing type conveyer; spiral to strain strain the device.

目  录

1绪论1

1.1单托辊全封闭带式输送机1

1.1.1单托辊全封闭输送机发展过程1

1.1.2单托辊全封闭带式输送机的组成1

1.1.3单托辊全封闭带式输送机的特点1

1.2单托辊全封闭带式输送机发展趋势2

1.3单托辊全封闭带式输送机与国外先进输送机的差距3

2.整体的设计与选择3

2.1电动机的选择3

2.2输送带的选择4

2.3输送带带速的确定4

2.4总体布置设计4

2.4.1喂料斗结构的设计5

2.4.2清料装置的设计5

2.4.3回料装置的设计5

2.4.4张紧装置的设计5

2.4.6过渡段的设计6

2.4.7驱动装置位置的设计6

2.4.8托辊间距的设计6

2.4.9单托辊参数的选择7

3．计算设计过程8

3.1设计原始数据8

3.2运输机简图8

3.3设定参数8

3.3.1核对输送能力8

3.3.2核对输送带宽度9

3.3.3计算出运输带运输物料时的摩擦阻力9

3.3.4计算特征阻力10

3.3.5计算附加特殊阻力11

3.3.6计算倾斜阻力11

3.3.7计算圆周驱动力11

3.3.8计算传动功率11

3.4张力计算12

3.4.1校核输送机不打滑12

3.4.2校核输送带下垂度12

3.4.3传动滚筒合力12

3.4.4各个特性点张力计算13

3.5拉紧装置的计算13

3.6输送带规格的计算13

3.6.1计算输送带层数13

3.6.2传动滚筒直径的校核14

3.7输送机组合型号14

4．结论15

参考文献16

致  谢17

1绪论

1.1单托辊全封闭带式输送机

全封闭单托辊带式输送机是由挠性输送带支撑和牵引物料的连续全封闭运输装备，根据摩擦原理，令传动滚筒带动皮带运转，可以再坡度很小的方向和水平方向运送散碎物品，其特点是结构全封闭、对环境污染较小、输送能力较其他运输设备大、功耗相比其他较小、结构不复杂、维修方便、费用比较低、对物料实用性比较强、用途非常广泛，是一种很理想的运输机械。

1.1.1单托辊全封闭输送机发展过程

随着世界装备制造业往中国转移及我国在带式输送机方面技术的进步，我国成为全世界最大的带式输送机产品设备研发和制造基地的目标很快就能实现。中国古代的高转筒式风车和提水用的翻车是现代输送机最早的原型；17世纪中期，开始采用高空索道来运输一些散碎的物料；19世纪中期，不同结构的输送机开始慢慢出现。在此以后，输送机受到机械金属制造、冶金等工业和电力技术、化工工业的影响，逐渐完善，发展成为由车间内部的输送到企业内部、企业之间甚至城市与城市之间的物料运输，成为物料输送机械化和大规模自动化不可或缺的组成部分。
