升降平台的液压系统设计【优秀含6张CAD图纸+液压全套课程毕业设计】

升降平台的液压系统设计【优秀含6张CAD图纸+液压全套课程毕业设计】

【带任务书+开题报告+中期检查表+文献综述+外文翻译】【22页@正文7900字】【详情如下】【需要咨询购买全套设计请加QQ1459919609】

任务书.doc

图纸6张.dwg

外文资料翻译.doc

开题报告.doc

文献综述.doc

期中检查表.docx

设计说明书.doc

任务书

毕业设计（论文）题目升降平台的液压系统设计

毕业设计（论文）主要内容和要求：

本次毕业设计对象是液压升降平台的液压系统，这套装置主要用于举升重物。其动作主要是由两个双作用液压缸推动“X”型架，带动上板来实现的。该液压升降平台主要由两个部分组成：机械部分和液压部分，其中机械部分主要由上板架、下板架、内连杆和外连杆四部分组成。

设计参数：

举升高度为1米，举升重量为1吨。

要求：

利用所学的理论知识，学会如何解决实际问题，设计出规范化、标准化的图纸。

毕业设计（论文）主要参考资料：

《机械设计》、《液压传动》、《机械制图》、《材料力学》、《机械设计手册》、《互换性与测量技术基础》

毕业设计（论文）应完成的主要工作：

液压缸装配图一张（0号图纸）；

油箱图一张（0号图纸）；

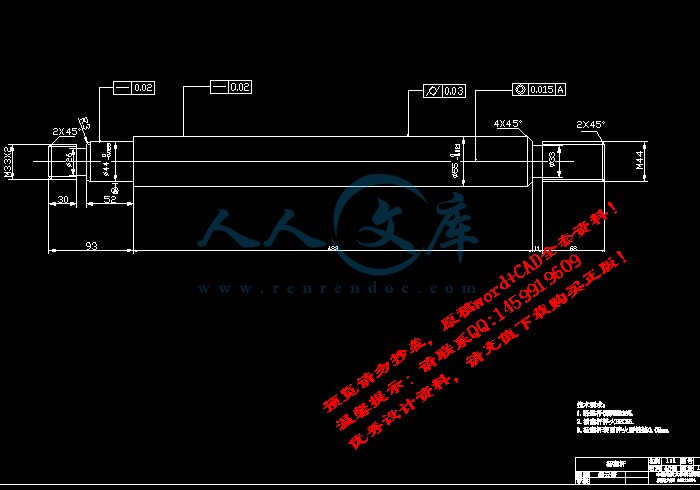

液压缸活塞杆图一张（1号图纸）；

液压缸缸盖图一张（2号图纸）；

液压缸缸底图一张（3号图纸）；

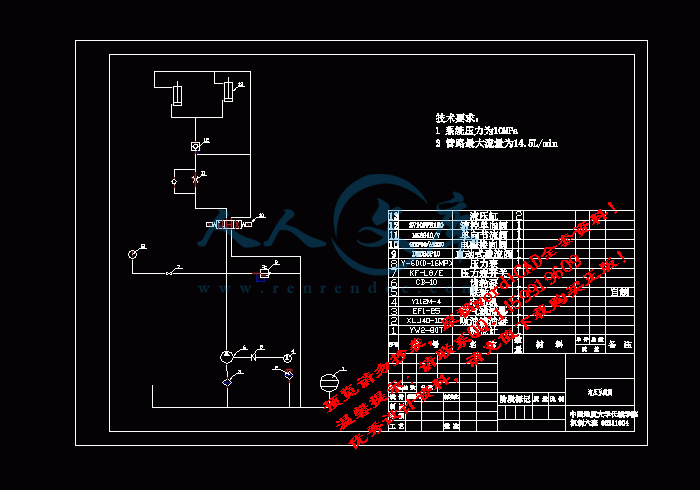

液压系统图（3号图纸）；

设计说明书一份（正文部分不少于6000字）

毕业设计（论文）进度安排：

序号毕业设计（论文）各阶段内容时间安排备注

①确定毕业设计题目，查阅并收集整理相关资料2014年12月

②确定研究方法，分析处理数据，撰写论文大纲2015年1月

③构思论文内容，设计开题报告，完成论文初稿的撰写2015年3月

④论文修改润色，完成论文终稿，送交指导老师评审，进行答辩2015年4月

摘  要

本次毕业设计对象是液压升降平台，这套装置主要用于举升重物。它的举升高度为1米，举升重量为1吨，其动作主要是由两个双作用液压缸推动“X”型架，带动上板来实现的。该液压升降平台主要由两个部分组成：机械部分和液压部分，其中机械部分主要由上板架、下板架、内连杆和外连杆四部分组成。机械部分的设计、材料和结构，并进行测试和检查验收的分析，是否满足强度、刚度的要求，分析和验证结果表明，机械结构的设计可以满足要求。在对液压控制系统的设计过程中，先进行了总体方案设计。当选择不同的液压控制回路的时候，在对各个回路进行了对比后调速回路我选择了进油口节流调速回路；卸荷回路我选择了带有二位二通电磁换向阀的卸荷回路；保压回路我选择的是用液控单向阀的保压回路。确定了各种基本回路后，又确定了液压系统的传动形式，由于开式系统所具有的系统简单和散热条件好等优点，所以把传动系统确定为开式系统。在拟定液压系统原理图后，对液压元件及辅件进行了设计、选择，并对其进行校核。经过计算后液压缸选定为45毫米的液压缸，液压泵选定为齿轮泵，根据系统工作的最大功率我选择的电动机为Y112M-4行三相异步电动机。在确定泵后，又对其他的元件及辅件进行了合理的选择，最后确定各种元件后,进一步完成了我的设计题目。

关键词: 液压； 升降平台； 上板架； 下板架； 内连杆； 外连杆

Abstract

I graduated from the current design is done mainly hydraulic lifts, mainly divided into two parts: mechanical and hydraulic parts. Mechanical parts which I think the main needs to be considered is the subject of several major part of the intensity: on board planes, under the board planes, within and outside link connecting rod. In this part of my four were on board from top to bottom-line Analysis of the internal and external linkage, I had the strength check. After my analysis and after checking I think I can satisfy the design requirements. Then I entered the various parts of the hydraulic choice. In the choice of the hydraulic control circuit all the time, in the loop on a comparison of the governor after I selected the import speed loop circuit; unloading loop I chose the valve of the unloading circuit; packing circuit I have chosen The use of one-way valve controlling the packing circuit. In determining the needs of the various circuit I, I'm sure I wear the hydraulic system of fixed form, according to open-system and the system simple cooling system features good condition, I set my drive system for open - System. On the other hydraulic components accessories choice, I had to them after the calculation of the hydraulic cylinders after I voted 45 mm of hydraulic cylinders, according to the transmission gear pump stability, I take my pump as a gear Pump, according to my system the maximum power of the work I elected to the motor Y112M-4 to three-phase asynchronous motor. I set the pump, I also based on this I need the yuan other accessories for a reasonable Choose, finally, I identified a variety of components, further complete the design of the topics I.

Keywords：Mechanical;  Hydraulic;  Panels from top to bottom;  Inside and outside link

目  录

1  绪  论1

2  确定液压系统方案1

   2.1确定基本回路1

       2.1.1卸荷回路1

       2.1.2 调速回路的确定4

       2.1.3保压回路的确定5

   2.2液压传动系统的形式确定7

   2.3 液压系统原理图7

3  设计、选择液压元件、辅件8

   3.1确定液压缸系数8

       3.1.1 初选系统压力8

   3.2 液压辅助元件的计算及选择9

   3.3油箱的设计10

       3.3.1油箱的设计要点10

       3.3.2油箱容积计算10

   3.4  其它元、辅件的选择11

       3.4.1.吸油滤油器11

       3.4.2选择滤油器的基本要求11

       3.4.3溢流阀的选择11

       3.4.4压力表开关、单向节流阀选择11

       3.4.5 液控单向阀的选择11

   3.5阀块的设计12

4  效率的计算13

   4.1计算沿程压力损失13

   4.2效率计算15

   4.3 系统发热与温升计算15

   4.4 液压系统的一般使用和维护16

5  结论17

致谢18

参考文献19

1  绪  论

在运动过程中液压传动可以实现调速方便和无级调速。由于液压传动的出现，因而使机器结构得以简化，零件的数目也随之减少。由于油液充满了液压系统，对各液压元件有冷却和润滑的作用，使之不容易被磨损，又因为容易实现过载保护，所以寿命长。液压传动易于实现系列化，标准化，组件的制造和设计并易于推广。

液压升降平台是一种经济实用，安全可靠，升降平稳，操作简单，并广泛应用于医药，仓库，生产线及造纸行业的机械，主要用于有高度差的生产流水线来货物运送；物料上线、下线；通过调节工件高度进行工件装配；从高的地方给料机运送料；大型设备进行装配时部件的举升；大型机床下料和上料；仓储装卸的地方以及用叉车进行快速装卸货物和搬运车辆配套等。因此，设计与研究液压升降平台以及其液压系统具有重要意义。

我国气动、密封和液压工业虽取得了较大的进步，但相对于主机的发展需求，以及与世界先进水平之间的比较，还存在不小的不足和差距，主要在可靠性、性能和产品品种等方面反映。

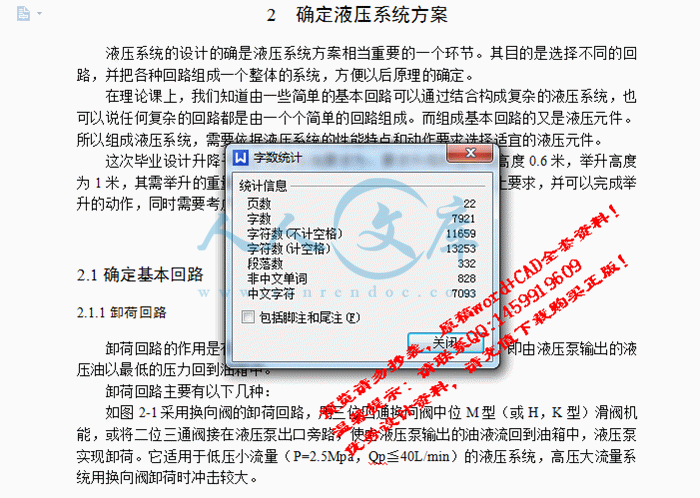

2  确定液压系统方案

液压系统的设计的确是液压系统方案相当重要的一个环节。其目的是选择不同的回路，并把各种回路组成一个整体的系统，方便以后原理的确定。

在理论课上，我们知道由一些简单的基本回路可以通过结合构成复杂的液压系统，也可以说任何复杂的回路都是由一个个简单的回路组成。而组成基本回路的又是液压元件。所以组成液压系统，需要依据液压系统的性能特点和动作要求选择适宜的液压元件。

这次毕业设计升降平台的液压系统要求为：要求升降机由原始高度0.6米，举升高度为1米，其需举升的重量为1吨。完成的毕业设计必须能够达到以上要求，并可以完成举升的动作，同时需要考虑经济上以及系统效率的一些条件和问题。

参考文献

[1]  宋锦春，苏东海. 液压与气压传动.北京：科学出版，2006

[2]  李壮云，葛宜远. 液压元件与系统.北京：机械工业出版社，2004

[3]  雷天觉.新编液压工程手册.北京：北京理工大学出版社，1999

[4]  成大先.机械设计手册.北京：化学工业出版社，2004

[5]  岳继光.液压技术的发展趋势.工程设计，1998，1：55-57

[6]  吴根茂.液压控制的发展趋势.工程设计，1997，3：23-25

[7]  乔俊飞，孙雅明，柴天佑.液压系统中压力的自适应能力.电工技术学报，2000，3：11-14

[8]  杨尔庄.二十一液压技术的新突破.中国机电报，2000

[9]  杨尔庄.液压技术的发展动向及展望.第三届全国流体传动及控制学术大会会议文集，2004

[10]  王旭.国内液压产品的现状.对外经济贸易大学学报，2000，4：15-17

[11]  黄文豪.液压控制问题及展望.液压气动与密封，2002，6：5-7

[12]  李晨.我国液压传动的现状及发展.山西建筑，2003，12：9-12

[13]  张红.液压技术的展望.合肥联合大学学报，2000，4：15-17

[14]  鄂中凯.机械设计课程设计.沈阳：东北大学出版社，1992

[15]  机械设计手册联合编写组.机械设计手册.北京：化学工业出版社，1987

[16] Wasser,R.James.  Dry Seal Technology for Rotating Equipment Lubrication Engineering,1993,6(34):2587-2592

[17]letsion. Future, Mechanical.Seal.Development.LubricationEngineering,

1990,3(11):1235-1242
