156FM凸轮轴调节叉 拨叉工艺及夹具设计[铣斜面,镗下内圆弧]【全套CAD图纸+毕业论文】【原创资料】

收藏

压缩包内文档预览:(预览前15页/共41页)
预览图 预览图 预览图 预览图 预览图 预览图 预览图 预览图 预览图 预览图 预览图 预览图 预览图 预览图 预览图
编号:464186    类型:共享资源    大小:2.28MB    格式:RAR    上传时间:2015-08-02 上传人:好资料QQ****51605 IP属地:江苏
45
积分
关 键 词:
fm 凸轮轴 调节 调理 工艺 夹具 设计 斜面 镗下内 圆弧 全套 cad 图纸 毕业论文 原创 资料
资源描述:

摘  要

本文是对156FM凸轮轴调节叉零件加工应用及加工的工艺性分析,主要包括对零件图的分析、毛坯的选择、零件的装夹、工艺路线的制订、刀具的选择、切削用量的确定、加工工艺文件的填写。选择正确的加工方法,设计合理的加工工艺过程。此外还对156FM凸轮轴调节叉零件的两道工序的加工设计了专用夹具.

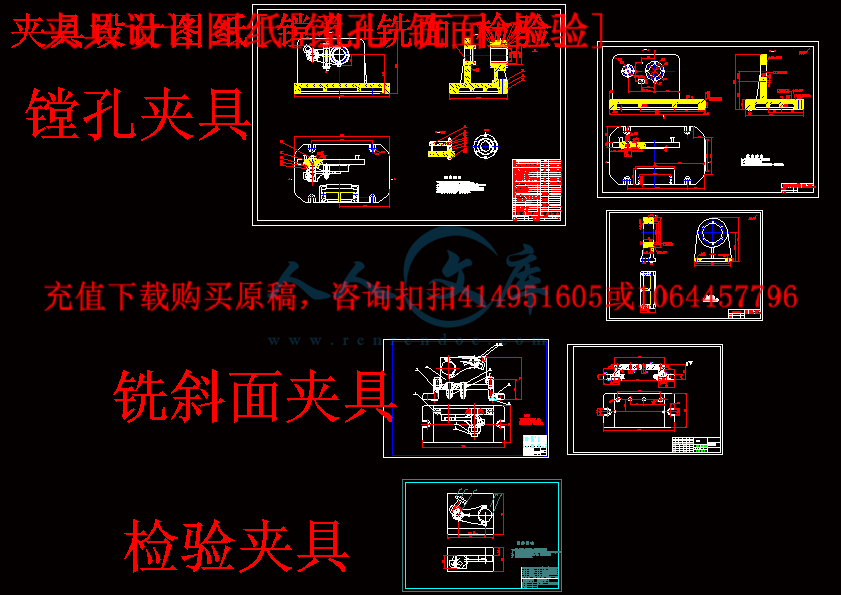

机床夹具的种类很多,其中,使用范围最广的通用夹具,规格尺寸多已标准化,并且有专业的工厂进行生产。而广泛用于批量生产,专为某工件加工工序服务的专用夹具,则需要各制造厂根据工件加工工艺自行设计制造。本论文夹具设计的主要内容是设计镗床夹具和铣床夹具,最后设计了一副检验夹具。


关键词:调节叉,加工工艺,加工方法,工艺文件,夹具

Abstract

This article is on the156FM camshaft adjusting fork parts processing application and processing technology and analysis, including the spare parts diagram analysis, the choice of blank, parts of the clamping, the craft route making, tool selection, the determination of cutting conditions, processing documents. Choose the correct processing method, the rational design of machining process. In addition to the156FM camshaft adjusting fork parts of the two process designing special fixture.

Machine tool fixture of many kinds, among them, the most widely used common fixture, size specifications have been standardized, and a professional production plant. While widely used in batch production, designed for a certain workpiece processing services for the fixture, it needs each factory according to workpiece machining technology to design and manufacture. In this paper, fixture design are the main contents of design jig boring machine and milling fixture, the design of a test fixture.


Key Words:Adjust the fork,Processing technology, processing method, process documentation, fixture


目  录

摘  要I

Abstract1

目  录2

第1章 绪论1

1.1 机械加工工艺概述1

1.2机械加工工艺流程1

1.3夹具概述2

1.4机床夹具的功能2

1.5机床夹具的发展趋势3

1.5.1机床夹具的现状3

1.5.2现代机床夹具的发展方向4

第2章156FM凸轮轴调节叉的加工工艺规程设计5

2.1零件的分析5

2.1.1零件的作用5

2.1.2零件的工艺分析5

2.2确定生产类型6

2.3确定毛坯6

2.3.1确定毛坯种类6

2.3.2确定锻件加工余量及形状6

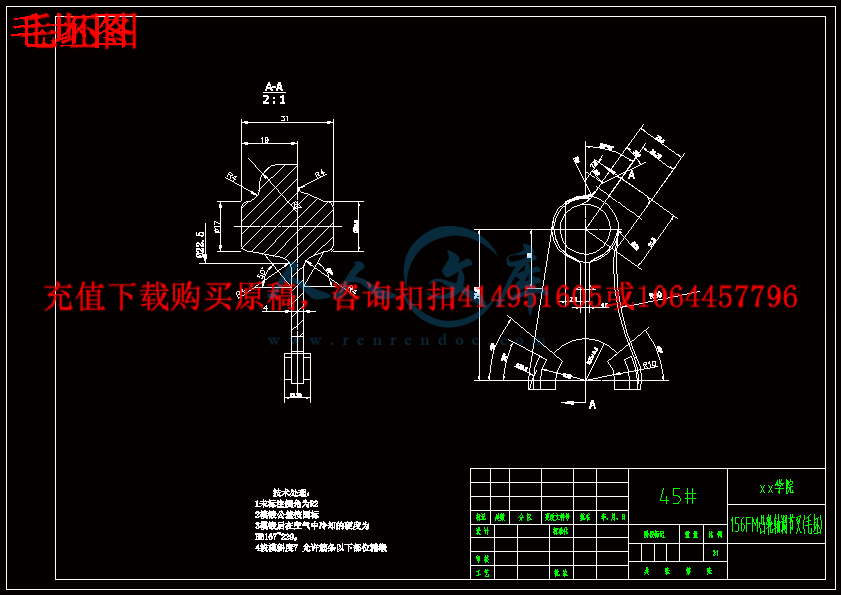

2.3.3绘制锻件零件图6

2.4工艺规程设计7

2.4.1选择定位基准7

2.4.2制定工艺路线7

2.4.3选择加工设备和工艺设备9

2.4.4机械加工余量、工序尺寸及公差的确定10

2.5确定切削用量及基本工时11

2.5.1工序1:粗精铣Φ12H7的两侧面11

2.5.3工序3:钻Φ12H7的通孔13

2.5.4工序5:铰Φ12H7的通孔15

2.5.5工序6:粗铣Φ12H7的两侧面16

2.5.6工序7:粗铣Φ26孔的两面17

2.5.7工序8:精铣Φ26孔的两面18

2.5.8工序10:铣斜面19

2.5.9工序13:钻铰Φ8的孔20

2.6本章小结22

第3章 镗孔夹具设计23

3.1问题的提出23

3.2 定位、夹紧方案的选择23

3.3切削力及夹紧力的计算24

3.4 误差分析与计算25

3.5 零、部件的设计与选用26

3.6 夹具设计及操作的简要说明27

3.7 本章小结27

第4章 铣床夹具设计29

4.1问题的指出29

4.2定位基准的选择29

4.3 定位方案和元件设计29

4.4 夹紧机构的设计29

4.5定位误差的计算29

4.6 本章小结30

第5章 检验夹具的设计31

5.1题的指出31

5.2定位基准的选择31

5.3检验夹具设计31

5.4检验夹具检测项目32

5.5 本章小结32

结 论33

参 考 文 献34



第1章 绪论

1.1 机械加工工艺概述

机械加工工艺是指用机械加工的方法改变毛坯的形状、尺寸、相对位置和性质使其成为合格零件的全过程,加工工艺是工人进行加工的一个依据。

机械加工工艺流程是工件或者零件制造加工的步骤,采用机械加工的方法,直接改变毛坯的形状、尺寸和表面质量等,使其成为零件的过程称为机械加工工艺过程。比如一个普通零件的加工工艺流程是粗加工-精加工-装配-检验-包装,就是个加工的笼统的流程。

机械加工工艺就是在流程的基础上,改变生产对象的形状、尺寸、相对位置和性质等,使其成为成品 或半成品,是每个步骤,每个流程的详细说明,比如,上面说的,粗加工可能包括毛坯制造,打磨等等,精加工可能分为车,钳工,铣床,等等,每个步骤就要有详 细的数据了,比如粗糙度要达到多少,公差要达到多少。

技术人员根据产品数量、设备条件和工人素质等情况,确定采用的工艺过程,并将有关内容写成工艺文件,这种文件就称工艺规程。这个就比较有针对性了。每个厂都可能不太一样,因为实际情况都不一样。

总的来说,工艺流程是纲领,加工工艺是每个步骤的详细参数,工艺规程是某个厂根据实际情况编写的特定的加工工艺。


内容简介:
机械加工工艺过程卡片 产品图号 零件图号 产品名称零件名称 156FM 凸轮轴调节叉 共 1 页 第 1 页 材 料 牌 号 45# 毛 坯 种 类 锻造毛坯 毛坯外形尺寸 每毛坯件数 1 每 台 件 数 1 备 注 工 序 工 名 序 称 工 序 内 容 车间 设 备 工 艺 装 备 工 时 准终 单件 1 下料 锻造毛坯 ,正火后达到硬度 HB167299 锻 造 锻压机 模具 2 粗铣 粗铣 12H7 的两侧面,使两面间距为 27 机加工 铣床 专用夹具,量具,铣刀 3 精铣 精铣 12H7 的两侧面,使两面间距为 25 机加工 铣床 专用夹具,量具,铣刀 4 粗铣 粗铣 26 孔的两 侧 面,使两面的间距为 6.85 机加工 铣床 专用夹具,量具,铣刀 5 精铣 精铣 26 孔 的两侧 面,使两面之间的距离为 5.35,留 0.5mm 的磨削余量 机加工 铣床 专用夹具,量具,铣刀 6 钻孔 钻 12H7 的底孔 11.5 机加工 钻床 专用夹具,量具,铰刀 7 铰孔 铰 12H7 的通孔 机加工 钻床 钻床夹具,量具,铰刀 8 镗孔 镗孔 26 机加工 镗床 镗床夹具,量具,镗刀 9 铣削 铣斜面 ,使距离 12H7中心孔距离为 0 5.08 机加工 钻床 钻床夹具,量具,铰刀 10 铣削 铣 8 孔端面 ,使距离 12H7 中心孔距离为 5.9 机加工 铣床 专用夹具,量具,铣刀 11 钻孔 钻 8 的底孔 7.5,垂直于 12H7 的通孔 机加工 钻床 钻床夹具,量具,钻头 12 铰孔 铰 8 的孔,垂直于 12H7 的通孔 机加工 钻床 专用夹具,量具,铰刀 13 铣 削 铣削 爪部开口槽至 45.03.026机加工 铣床 专用夹具,量具,铣刀 14 热 热处理 HRC55 5 热处理 15 磨削 磨削 爪部两端面, 达到图纸尺寸公差 4.85 和粗糙度要求 0.8 机加工 磨 床 磨 床夹具,量具 16 钳 钳工打毛刺 钳 17 检验 检验 检验 设 计(日 期) 校 对(日期) 审 核(日期) 标准化(日期) 会 签(日期) 钱煜龙 标记 处数 更改文件号 签 字 日 期 标记 处数 更改文件号 签 字 日 期 nts nts 机械加工工序卡片 产品名称 156FM 凸轮轴调节叉 零件名称 156FM 凸轮轴调节叉 共 11 页 第 1 页 车间 工序号 工序名称 材料牌号 锻造 车间 1 锻造 45# 毛坯种类 毛坯外形尺寸 每毛坯可制件数 每台件数 锻造毛坯 1 1 设备名称 设备型号 设备编号 同时加工件数 1 夹具编号 夹具名称 切削液 无 无 工位器具编号 工位器具名称 工序工时 /分 准终 单件 工步号 工步内容 工艺设备 主轴转速 切削速度 进给量 切削深度 进给次数 工步工时 r/min m/min mm/r mm 机动 辅助 1 锻造 设计(日期) 校对(日期) 审核(日期) 标准化(日期) 会签(日期) 标记 处数 更改文件号 签字 日期 标记 处数 更改文件号 签字 日期 nts 机械加工工序卡片 产品名称 156FM 凸轮轴调节叉 零件名称 156FM 凸轮轴调节叉 共 11 页 第 2 页 车间 工序号 工序名称 材料牌号 锻造车间 1 锻造 45# 毛坯种类 毛坯外形尺寸 每毛坯可制件数 每台件数 锻造毛坯 2 1 设备名称 设备型号 设备编号 同时加工件数 铣床 X62W X62W 1 夹具编号 夹具名称 切削液 专用夹具 专用夹具 工位器具编号 工位器具名称 工序工时 /分 准终 单件 工步号 工步内容 工艺设备 主轴转速 切削速度 进给量 切削深度 进给次数 工步工时 r/min m/min mm/r mm 机动 辅助 2 粗铣底面两圆柱凸台底面, 留 1mm 精加工余量 铣床 专用夹具 1450 119 10 1 3 30min 5min 3 精铣底面两圆柱凸台底面, 保证尺寸精度及表面粗糙度 铣床 专用夹具 650 80 0.2 1 3 30min 设计(日期) 校对(日期) 审核(日期) 标准化(日期) 会签(日期) nts 机械加工工序卡片 产品名称 156FM 凸轮轴调节叉 零件名称 156FM 凸轮轴调节叉 共 11 页 第 3 页 车间 工序号 工序名称 材料牌号 锻造车间 1 锻造 45# 毛坯种类 毛坯外形尺寸 每毛坯可制件数 每台件数 锻造毛坯 1 1 设备名称 设备型号 设备编号 同时加工件数 铣床 X62W X62W 1 夹具编号 夹具名称 切削液 专用夹具 专用夹具 工位器具编号 工位器具名称 工序工时 /分 准终 单件 工步号 工步内容 工艺设备 主轴转速 切削速度 进给量 切削深度 进给次数 工步工时 r/min m/min mm/r mm 机动 辅助 4 掉头,铣另一端凸台面, 留 1mm 精加工余量 铣床 专用夹具 1450 119 2 1 3 30min 5min 5 精铣另一端凸台面, 保证尺寸精度及表面粗糙度 铣床 专用夹具 800 60 0.2 1 3 30min 5min 设计(日期) 校对(日期) 审核(日期) 标准化(日期) 会签(日期) 标记 处数 更改文件号 签字 日期 标记 处数 更改文件号 签字 日期 nts 机械加工工序卡片 产品名称 156FM 凸轮轴调节叉 零件名称 156FM 凸轮轴调节叉 共 11 页 第 4 页 车间 工序号 工序名称 材料牌号 锻造车间 1 锻造 45# 毛坯种类 毛坯外形尺寸 每毛坯 可制件数 每台件数 锻造毛坯 1 1 设备名称 设备型号 设备编号 同时加工件数 1 夹具编号 夹具名称 切削液 专用夹具 专用夹具 工位器具编号 工位器具名称 工序工时 /分 准终 单件 工步号 工步内容 工艺设备 主轴转速 切削速度 进给量 切削深度 进给次数 工步工时 r/min m/min mm/r mm 机动 辅助 6 热处理 HRC55 5 设计(日期) 校对(日期) 审核(日期) 标准化(日期) 会签(日期) 标记 处数 更改文件号 签字 日期 标记 处数 更改文件号 签字 日期 nts 机械加工工序卡片 产品名称 156FM 凸轮轴调节叉 零件名称 156FM 凸轮轴调节叉 共 11 页 第 5 页 车间 工序号 工序名称 材料牌号 锻造车间 1 锻造 45# 毛坯种类 毛坯外形尺寸 每毛坯可制件数 每台件数 锻造毛坯 1 1 设备名称 设备型号 设备编号 同时加工件数 磨床 1 夹具编号 夹具名称 切削液 专用夹具 专用夹具 工位器具编号 工位器具名称 工序工时 /分 准终 单件 工步号 工步内容 工艺设备 主轴转速 切削速度 进给量 切削深度 进给次数 工步工时 r/min m/min mm/r mm 机动 辅助 7 磨削 26 半圆孔两凸台端面 ,达到图纸尺寸公差 4.85 和粗糙度要求 0.8 磨床 专用夹具 1450 119 2 1 3 30min 5min 设计(日期) 校对(日期) 审核(日期) 标准化(日期) 会签(日期) 标记 处数 更改文件号 签字 日期 标记 处数 更改文件号 签字 日期 nts 机械加工工序卡片 产品名称 156FM 凸轮轴调节叉 零件名称 156FM 凸轮轴调节叉 共 11 页 第 6 页 车间 工序 号 工序名称 材料牌号 锻造车间 1 锻造 45# 毛坯种类 毛坯外形尺寸 每毛坯可制件数 每台件数 锻造毛坯 1 1 设备名称 设备型号 设备编号 同时加工件数 钻 Z51 1 夹具编号 夹具名称 切削液 专用夹具 专用夹具 工位器具编号 工位器具名称 工序工时 /分 准终 单件 工步号 工步内容 工艺设备 主轴转速 切削速度 进给量 切削深度 进给次数 工步工时 r/min m/min mm/r mm 机动 辅助 8 钻小凸台底孔 10 , 扩小凸台底孔 11.5 钻床 专用夹具 1450 119 0.2 1 3 30min 5min 9 将 156FM 凸轮轴调节叉孔铰至 12 mm 钻床 专用夹具 300 69 0.2 1 3 30min 5min 10 倒角 0.5 钻床 专用夹具 300 69 0.2 1 3 5min 1min 设计(日期) 校对(日期) 审核(日期) 标准化(日期) 会签(日期) 标记 处数 更改文件号 签字 日期 标记 处数 更改文件号 签字 日期 nts 机械加工工序卡片 产品名称 156FM 凸轮轴调节叉 零件名称 156FM 凸轮轴调节叉 共 11 页 第 7 页 车间 工序号 工序名称 材料牌号 锻造车间 1 锻造 45# 毛坯种类 毛坯外形尺寸 每毛坯可制件数 每台件数 锻造毛坯 1 1 1 设备 名称 设备型号 设备编号 同时加工件数 镗床 T68 1 夹具编号 夹具名称 切削液 专用夹具 专用夹具 工位器具编号 工位器具名称 工序工时 /分 准终 单件 工步号 工步内容 工艺设备 主轴转速 切削速度 进给量 切削深度 进给次数 工步工时 r/min m/min mm/r mm 机动 辅助 11 镗孔 26 镗床 专用夹具 850 119 0.2 1 3 30min 5min 设计(日期) 校对(日期) 审核(日期) 标准化(日期) 会签(日期) 标记 处数 更改文件号 签字 日期 标记 处数 更改文件号 签字 日期 nts 机械加工工序卡片 产品名称 156FM 凸轮轴调节叉 零件名称 156FM 凸轮轴调节叉 共 11 页 第 8 页 车间 工序号 工序名称 材料牌号 锻造车间 1 锻造 45# 毛坯种类 毛坯外形尺寸 每毛坯可制件数 每台件数 锻造毛坯 1 1 1 设备名称 设备型号 设备编号 同时加工件数 铣 床 X62W 1 夹具编号 夹具名称 切削液 专用夹具 专用夹具 工位器具编号 工位器具名称 工序工时 /分 准终 单件 工步号 工步内容 工艺设备 主轴转速 切削速度 进给量 切削深度 进给次数 工步工时 r/min m/min mm/r mm 机动 辅助 12 铣削距离为 45.03.026 一段 铣 床 专用夹具 850 119 0.2 1 3 30min 5min 设计(日期) 校对(日期) 审核(日期) 标准化(日期) 会签(日期) 标记 处数 更改文件号 签字 日期 标记 处数 更改文件号 签字 日期 nts 机械加工工序卡片 产 品名称 156FM 凸轮轴调节叉 零件名称 156FM 凸轮轴调节叉 共 11 页 第 9 页 车间 工序号 工序名称 材料牌号 锻造车间 1 锻造 45# 毛坯种类 毛坯外形尺寸 每毛坯可制件数 每台件数 锻造毛坯 1 1 设备名称 设备型号 设备编号 同时加工件数 铣床 夹具编号 夹具名称 切削液 专用夹具 专用夹具 工位器具编号 工位器具名称 工序工时 /分 准终 单件 工步号 工步内容 工艺设备 主轴转速 切削速度 进给量 切削深度 进给次数 工步工时 r/min m/min mm/r mm 机动 辅助 13 铣 8 孔端面 ,使距离 12H7 中心孔距离为 5.9 铣床 铣床夹具 800 60 0.2 1 3 30min 5min 设计(日期) 校对(日期) 审核(日期) 标准化(日期) 会签(日期) 标记 处数 更改文 件号 签字 日期 标记 处数 更改文件号 签字 日期 nts 机械加工工序卡片 产品名称 156FM 凸轮轴调节叉 零件名称 156FM 凸轮轴调节叉 共 11 页 第 10 页 车间 工序号 工序名称 材料牌号 锻造车间 1 锻造 45# 毛坯种类 毛坯外形尺寸 每毛坯可制件数 每台件数 锻造毛坯 1 1 设备名称 设备型号 设备编号 同时加工件数 钻 Z51 1 夹具编号 夹具名称 切削液 专用夹具 专用夹具 工位器具编号 工位器具名称 工序工时 /分 准终 单件 工步号 工步内容 工艺设备 主轴转速 切削速度 进给量 切削深度 进给次数 工步工时 r/min m/min mm/r mm 机动 辅助 14 钻小凸台底孔 7.5 钻床 专用夹具 1450 119 0.2 9.5 1 30min 15min 15 将 156FM 凸轮轴调节叉孔铰至 8 mm 钻床 专用夹具 300 69 0.2 9.5 1 30min 5min 16 倒角 0.5 钻床 专用夹具 300 69 0.2 1 1 5min 1min 设计(日期) 校对(日期) 审核(日期) 标准化(日期) 会签(日期) nts 机械加工工序卡片 产品名称 156FM 凸轮轴调节叉 零件名称 156FM 凸轮轴调节叉 共 11 页 第 11 页 车间 工序号 工序名称 材料牌号 锻造车间 1 锻造 45# 毛坯种类 毛坯外形尺寸 每毛坯可制件数 每台件数 锻造毛坯 1 1 设备名称 设备型号 设备编号 同时加工件数 1 夹具编号 夹具名称 切削液 工位器具编号 工位器具名称 工序工时 /分 准终 单件 工步号 工步内容 工艺设备 主轴转速 切削速度 进给量 切削深度 进给次数 工步工时 r/min m/min mm/r mm 机动 辅助 17 在图纸标识部位镀硬铬 18 钳工打毛刺 19 检验 检验夹具 设计(日期) 校对(日期) 审核(日期) 标准化(日期) 会签(日期) nts I 宁XX 学院 毕业设计 (论文 ) 156FM 凸轮轴调节叉加工工艺及夹具设计 所在学院 专 业 班 级 姓 名 学 号 指导老师 年 月 日 nts 摘 要 本文是对 156FM 凸轮轴调节叉零件加工应用及加工的工艺性分析,主要包括对零件图的分析、毛坯的选择、零件的装夹、工艺路线的制订、刀具的选择、切削用量的确定、加工工艺文件的填写。选择正确的加工方法,设计合理的加工工艺过程。此外还对 156FM凸轮轴调节叉零件的两道工序的加工设计了专用夹具 . 机床夹具的种类很多,其 中,使用范围最广的通用夹具,规格尺寸多已标准化,并且有专业的工厂进行生产。而广泛用于批量生产,专为某工件加工工序服务的专用夹具,则需要各制造厂根据工件加工工艺自行设计制造。本 论文夹具 设计的主要内容是设计 镗床 夹具 和铣床夹具 , 最后设计了一副检验夹具 。 关键词: 调节叉, 加工工艺 ,加工方法,工艺文件, 夹具nts 1 Abstract This article is on the156FM camshaft adjusting fork parts processing application and processing technology and analysis, including the spare parts diagram analysis, the choice of blank, parts of the clamping, the craft route making, tool selection, the determination of cutting conditions, processing documents. Choose the correct processing method, the rational design of machining process. In addition to the156FM camshaft adjusting fork parts of the two process designing special fixture. Machine tool fixture of many kinds, among them, the most widely used common fixture, size specifications have been standardized, and a professional production plant. While widely used in batch production, designed for a certain workpiece processing services for the fixture, it needs each factory according to workpiece machining technology to design and manufacture. In this paper, fixture design are the main contents of design jig boring machine and milling fixture, the design of a test fixture. Key Words:Adjust the fork, Processing technology, processing method, process documentation, fixture nts 目 录 摘 要 . II Abstract. 1 目 录 . 2 第 1 章 绪论 . 1 1.1 机械加工工艺概述 . 1 1.2 机械加工工艺流程 . 1 1.3 夹具概述 . 2 1.4 机床夹具的功能 . 2 1.5 机床夹具的发展趋势 . 3 1.5.1 机床夹具的现状 . 3 1.5.2 现代机床夹具的发展方向 . 4 第 2 章 156FM 凸轮轴调节叉的加工工艺规程设计 . 5 2.1 零件的分析 . 5 2.1.1 零件的作用 . 5 2.1.2 零件的工艺分析 . 5 2.2 确定生产类型 . 6 2.3 确定毛坯 . 6 2.3.1 确定毛坯种类 . 6 2.3.2 确定锻件加工余量及形状 . 6 2.3.3 绘制锻件零件图 . 6 2.4 工艺规程设计 . 7 2.4.1 选择定位基准 . 7 2.4.2 制定工艺路线 . 7 2.4.3 选择加工设备和工艺设备 . 9 2.4.4 机械加工余量、工序尺寸及公差的确定 . 10 2.5 确定切削用量及基本工时 . 11 2.5.1 工序 1:粗精铣 12H7 的两侧面 . 11 nts 3 2.5.3 工序 3:钻 12H7 的通孔 . 13 2.5.4 工序 5:铰 12H7 的通孔 . 15 2.5.5 工序 6:粗铣 12H7的两侧面 . 16 2.5.6 工序 7:粗铣 26 孔的两面 . 17 2.5.7 工序 8:精铣 26 孔的两面 . 18 2.5.8 工序 10:铣斜面 . 19 2.5.9 工序 13:钻铰 8 的孔 . 20 2.6 本章小结 . 22 第 3 章 镗孔夹具设计 . 23 3.1 问题的提出 . 23 3.2 定位、夹紧方案的选择 . 23 3.3 切削力及夹紧力的计算 . 24 3.4 误差分析与计算 . 25 3.5 零、部件的设计与选用 . 26 3.6 夹具设计及操作的简要说明 . 27 3.7 本章小结 . 27 第 4 章 铣床夹具设计 . 29 4.1 问题的指出 . 29 4.2 定位基准的选择 . 29 4.3 定位方案和元件设计 . 29 4.4 夹紧机构的设计 . 29 4.5 定位误差的计算 . 29 4.6 本章小结 . 30 第 5 章 检验夹具的设计 . 31 5.1 题的指出 . 31 5.2 定位基准的选择 . 31 5.3 检验夹具设计 . 31 5.4 检验夹具检测项目 . 32 5.5 本章小结 . 32 nts 结 论 . 33 参 考 文 献 . 34 nts第 1 章 绪论 1 第 1 章 绪论 1.1 机械加工工艺概述 机械加工工艺 是指用机械加工的方法改变毛坯的形状、尺寸、相对位置和性质使其成为合格零件的全过程,加工工艺是工人进行加工的一个依据。 机械加工工艺流程是工件或者零件制造加工的步骤,采用机械加工的方法,直接改变毛坯的形状、尺寸和表面质量等,使其成为零件的过程称为机械加工工艺过 程。比如一个普通零件的加工工艺流程是粗加工 -精加工 -装配 -检验 -包装,就是个加工的笼统的流程。 机械加工工艺就是在流程的基础上,改变生产对象的形状、尺寸、相对位置和性质等,使其成为成品 或半成品,是每个步骤,每个流程的详细说明,比如,上面说的,粗加工可能包括毛坯制造,打磨等等,精加工可能分为车,钳工,铣床,等等,每个步骤就要有详 细的数据了,比如粗糙度要达到多少,公差要达到多少。 技术人员根据产品数量、设备条件和工人素质等情况,确定采用的工艺过程,并将有关内容写成工艺文件,这种文件就称 工艺规程 。这个就比较有针对性了。每个厂都可能不太一样,因为实际情况都不一样。 总的来说,工艺流程是纲领,加工工艺是每个步骤的详细参数,工艺规程是某个厂根据实际情况编写的特定的加工工艺。 1.2 机械加工工艺流程 机械加工工艺规程是规定零件机械加工工艺过程和操作方法等的工艺文件之一,它是在具体的生产条件下,把较为合理的工艺过程和操作方法,按照规定的形式书写 成工艺文件,经审批后用来指导生产。机械 加工工艺规程一般包括以下内容:工件加工的工艺路线、各工序的具体内容及所用的设备和工艺装备、工件的检验项目及 检验方法、切削用量、时间定额等。 制订工艺规程的步骤 1) 计算年生产纲领,确定生产类型。 2) 分析零件图及产品装配图,对零件进行工艺分析。 3) 选择毛坯。 4) 拟订工艺路线。 nts毕业设计(论文) 5) 确定各工序的加工余量,计算工序尺寸及公差。 6) 确定各工序所用的设备及刀具、夹具、量具和 辅助工具 。 7) 确定切削用量及工时定额。 8) 确定各主要工序的技术要求及检验方法。 9) 填写工艺文件。 在制订工艺规程的过程中,往往要对前面已初步确定的内容进行调整,以提高经济效益。在执行工艺规程过程中,可能会出现前所未料的情况,如生产条件的变化,新技术、新工艺的引进,新材料、先进设备的应用等,都要求及时对工艺规程进行修订和完善。 1.3 夹具概述 夹具是一种装夹工件的工艺装备,它广泛地应用于机械制造过程的切削加工、热处理、装配、焊接和检测等工艺过程中。 在金属切削机床 上使用的夹具统称为机床夹具。在现代生产中,机床夹具是一种不可缺少的工艺装备,它直接影响着加工的精度、劳动生产率和产品的制造成本等,帮机床夹具设计在企业的产品设计和制造以及生产技术准备中占有极其重要的地位。机床夹具设计是一项重要的技术工作。 随着科学技术的发展,各种新材料、新工艺和新技术不断涌现,机械制造工艺正向着高质量、高生产率和低成本方向发展。各种新工艺的出现,已突破传统的依靠机械能、切削力进行切削加工的范畴,可以加工各种难加工材料、复杂的型面和某些具有特殊要求的零件。数控机床的问世,提高了更新频率的小批 量零件和形状复杂的零件加工的生产率及加工精度。特别是计算方法和计算机技术的迅速发展,极大地推动了机械加工工艺的进步,使工艺过程的自动化达到了一个新的阶段。 “工欲善其事,必先利其器。” 工具是人类文明进步的标志。自 20 世纪末期以来,现代制造技术与机械制造工艺自动化都有了长足的发展。但工具(含夹具、刀具、量具与辅具等)在不断的革新中,其功能仍然十分显著。机床夹具对零件加工的质量、生产率和产品成本都有着直接的影响。因此,无论在传统制造还是现代制造系统中,夹具都是重要的工艺装备。 1.4 机床夹具的功能 在机床上用 夹具装夹工件时,其主要功能是使工件定位和夹紧。 nts第 1 章 绪论 3 1机床夹具的主要功能 机床夹具的主要功能是装工件,使工件在夹具中定位和夹紧。 ( 1)定位 确定工件在夹具中占有正确位置的过程。定位是通过工件定位基准面与夹具定位元件面接触或配合实现的。正确的定位可以保证工件加工的尺寸和位置精度要求。 ( 2)夹紧 工件定位后将其固定,使其在加工过程中保持定位位置不变的操作。由于工件在加工时,受到各种力的作用,若不将工件固定,则工件会松动、脱落。因此,夹紧为工件提供了安全、可靠的加工条件。 2机床夹具的特殊功能 机床夹具的 特殊功能主要是对刀和导向。 ( 1)对刀 调整刀具切削刃相对工件或夹具的正确位置。如铣床夹具中的对刀块,它能迅速地确定铣刀相对于夹具的正确位置。 ( 2)导向 如钻床夹具中的钻模板的钻套,能迅速地确定钻头的位置,并引导其进行钻削。导向元件制成模板形式,故钻床夹具常称为钻模。镗床夹具(镗模)也具有导向功能。 1.5 机床夹具的发展趋势 随着科学技术的巨大进步及社会生产力的迅速提高,夹具已从一种辅助工具发展成为门类齐全的工艺装备。 1.5.1 机床夹具的现状 国际生产研究协会的统计表明,目前中、小批多品种生产的工作 品种已占工件种类总数的85%左右。现代生产要求企业所制造的产品品种经常更新换代,以适应市场激烈的竞争。然而,一般企业仍习惯于大量采用传统的专用夹具。另一方面,在多品种生产的企业中,约 4年就要更新 80%左右的专用夹具,而夹具的实际磨损量仅为 15%左右。特别是近年来,数控机床( NC)、加工中心( MC)、成组技术( GT)、柔性制造系统( FMS)等新技术的应用,对机床夹具提出了如下新的要求: 1)能迅速而方便地装备新产品的投产,以缩短生产准备周期,降低生产成本。 2)能装夹一组具有相似性特征的工件。 3)适用于精密 加工的高精度机床夹具。 4)适用于各种现代化制造技术的新型机床夹具。 5)采用液压或气压夹紧的高效夹紧装置,以进一步提高劳动生产率。 nts毕业设计(论文) 6)提高机床夹具的标准化程度。 1.5.2 现代机床夹具的发展方向 现代机床夹具的发展方向主要表现为精密化、高效化、柔性化、标准化四个方面。 精密化 随着机械产品精度的日益提高,势必相应提高了对夹具的精度要求。精密化夹具的结构类型很多,例如用于精密分度的多齿盘,其分度精度可达 0.1;用于精密车削的高精度三爪卡盘,其定心精度为 5 m;精密心轴的同轴度公差可控制在 1 m内;又如用 于轴承套圈磨削的电磁无心夹具,工件的圆度公差可达 0.2 0.5 m。 高效化 高效化夹具主要用来减少工件加工的基本时间和辅助时间,以提高劳动生产率,减轻工人的劳动强度。常见的高效化夹具有:自动化夹具、高速化夹具、具有夹紧动力装置的夹具等。例如,在铣床上使用电动虎钳装夹工件,效率可提高 5倍左右;在车床上使用的高速三爪自定心卡盘,可保证卡爪在(试验)转速为 2600r/min 的条件下仍能牢固地夹紧工件,从而使切削速度大幅度提高。 柔性化 机床夹具的柔性化与机床的柔性化相似,它是指机床夹具通过调整、拼装、组合等方式 ,以适应可变因素的能力。可变因素主要有:工序特征、生产批量、工件的形状和尺寸等。具有柔性化特征的新型夹具种类主要有:组合夹具、通用可调夹具、成组夹具、拼装夹具、数控机床夹具等。在较长时间内,夹具的柔性化将是夹具发展的主要方向。 标准化 机床夹具的标准化与通用化是相互联系的两个方面。在制订典型夹具结构的基础上,首先进行夹具元件和部件的通用化,建立类型尺寸系列或变型,以减少功能用途相近的夹具元件和部件的型式,屏除一些功能低劣的结构。通用化方法包括夹具、部件、元件、毛坏和材料的通用化。夹具的标准化阶段是通用化的深 入,主要是确立夹具零件或部件的尺寸系列,为夹具工作图的审查创造良好的条件。目前我国已有夹具零件及部件的国家标准: GB/T2148T2259 91以及各类通用夹具、组合夹具标准等。机床夹具的标准化,有利于夹具的商品化生产,有利于缩短生产准备周期,降低生产总成本。 nts第 2 章 156FM 凸轮轴调节叉的加工工艺规程设计 5 第 2 章 156FM 凸轮轴调节叉的加工工艺规程设计 2.1 零件的分析 2.1.1 零件的作用 题目所给的零件是 156FM凸轮轴调节叉。它位于车床变速机构中,主要起换档,使主轴回转运动按照工作者的要求工作,获得所需的速度和扭矩的作用。 2.1.2 零件的 工艺分析 图 1.1 凸轮轴调节叉 零件图 零件的材料为 45#,锻造性能和切削加工性能优良。以下是 156FM 凸轮轴调节叉需要加工的表面以及加工表 面之间的位置要求: (1) 中心圆孔 26, 12H7。 (2) 两端面与中心孔 12H7有 0.05的垂直度 (4) 半孔 26与中心孔 12H7有 51.5的位置关系。 由上面分析可知,可以先加工 156FM 凸轮轴调节叉中心孔,然后以此作为基准采用专用夹具进行加工,并且保证位置精度要求。再根据各加工方法的经济精nts毕业设计(论文) 度及机床所能达到的位置精度,并且此 156FM 凸轮轴调节叉零件没有复杂的加工曲面,所以根据上述技术要求采用常规的加工工艺均可保证。 2.2 确定生产类型 已知此 156FM 凸轮轴调节叉零件的生产类型为大批量生 产,所以初步确定工艺安排为:加工过程划分阶段;工序应当集中;加工设备以通用设备为主,大量采用专用工装。 2.3 确定毛坯 2.3.1 确定毛坯种类 零件材料为 45#。考虑零件在机床运行过程中所受冲击大,零件结构复杂,生产类型为大批生产,故选择锻造毛坯。 2.3.2 确定锻件加工余量及形状 查机械零件切削加工工艺与技术标准实用手册 112页表 1-4-7 2.3.3 绘制锻件零件图 图 2.1 零件毛坯图 nts第 2 章 156FM 凸轮轴调节叉的加工工艺规程设计 7 2.4 工艺规程设计 2.4.1 选择定位基准 粗基准的选择 以零件的下端孔为主要的定位粗基准,以较大面 a面为辅助粗基准。 精基准的选择 考虑要保证零件的加工精度和装夹准确方便,依据“基准重合”原则和“基准统一”原则,以加工后的通孔为主要的定位精基准,以下端孔为辅助的定位精基准。 2.4.2 制定工艺路线 根据零件的几何形状、尺寸精度及位置精度等技术要求,以及加工方法所能达到的经济精度,在生产纲领已确定的情况下 ,可以考虑采用各种机床配以专用夹具 ,并尽量使工序集中来提高生产率。除此之外,还应当考虑经济效果,以便使生产成本尽量下降。选择零件的加工方法及工艺路线方案如下: 表 2.1工艺路线方案一 工序号 工序内容 工序一 钻 12H7的底孔 11.5 工序二 铰 12H7的通孔 ,达到图纸尺寸公差 工序三 粗铣 12H7的两端面,使粗糙度达到 6.3,使两面间的距离为 27 工序四 精铣 12H7的两端面,使粗糙度达到 3.2,达到图纸尺寸公差 工序五 粗铣下端圆孔的两侧面,使两面之间的距离为 6.85 工序六 精铣下端圆孔的两侧面,使两面之间的距离为 5.35,留 0.5mm的磨削余量 工序七 磨削 26 半圆孔两凸台端面 ,达到图纸尺寸公差 4.85 和粗糙度要求 0.8 工序 八 镗孔 26,达到图纸尺寸公差 工序九 铣削距离为 45.03.026 一段 工序十 铣斜面侧边 ,使距离 12H7中心孔距离为 0 5.08 nts毕业设计(论文) 工序十一 铣 8孔端面 ,使距离 12H7 中心孔距离为 5.9 工序十二 钻 8的底孔 7.5,垂直于 12H7的通孔 工序十三 铰 8的孔,垂直于 12H7的通孔 工序十 四 钳工打毛刺 工序十 五 检验 表 2.2工艺路线方案二 工序号 工序内容 工序一 锻 造毛坯,正火后达到硬度 HB167299 工序 二 粗铣 12H7的两侧面,使两面间距为 27 工序 三 精铣 12H7的两侧面,使两面间距为 25 工序 四 粗铣 26孔的两面,使两面的间距为 6.85 工序 五 精铣下端圆孔的两侧面,使两面之间的距离为 5.35,留 0.5mm的磨削余量 工序 六 钻 12H7的底孔 11.5 工序 七 铰 12H7的通孔 工序 八 镗孔 26 工序 九 铣削距离为 45.03.026一段 工序十 铣斜面侧边 ,使距离 12H7中心孔距离为 0 5.08 工序十 一 铣 8孔端面 ,使距离 12H7 中心孔距离为 5.9 工序十 二 钻 8的底孔 7.5,垂直于 12H7的通孔 工序十三 铣削爪部开口槽至 45.03.026工序十四 热处理 HRC55 5 工序十 五 磨削爪部两端面,达到图纸尺寸公差 4.85和粗糙度要求 0.8 工序十六 钳工打毛刺 工序十七 检验 工艺方案的比较与分析: 上述两个工艺方案的特点 在于:方案二是加工工序分散,适合流水线生产,nts第 2 章 156FM 凸轮轴调节叉的加工工艺规程设计 9 缩短装换刀具的时间。加工完前次的又可成为下次加工的基准,这样使工序非常清晰易提高加工精度,是对大批量生产是很合适的。方案一把工件加工工序分得很紊乱并且很集中,基准得不到保证,加工出来的精度低,不符合现代化的生产要求。两种方案的装夹比较多,但是考虑到加工零件的方便性,及加工精度,且还是大批生产,所以采用方案二比较合适。 工序号 工序内容 工序一 粗铣 12H7的两侧面,使两面间距为 27 工序二 精铣 12H7的两侧面,使两面间距为 25 工序三 粗铣 26孔的两 面,使两面的间距为 6.85 工序四 精铣下端圆孔的两侧面,使两面之间的距离为 5.35,留 0.5mm的磨削余量 工序五 钻 12H7的底孔 11.5 工序六 铰 12H7的通孔 工序七 镗孔 26 工序八 铣削距离为 45.03.026一段 工序九 铣斜面侧边 ,使距离 12H7中心孔距离为 05.08工序十 铣 8孔端面 ,使距离 12H7 中心孔距离为 5.9 工序十一 钻 8的底孔 7.5,垂直 于 12H7的通孔 工序十二 铣削爪部开口槽至 45.03.026工序十三 热处理 HRC55 5 工序十四 磨削爪部两端面,达到图纸尺寸公差 4.85和粗糙度要求 0.8 工序十 五 钳工打毛刺 工序十 六 检验 2.4.3 选择加工设备和工艺设备 机床的选择 工序 1、 2、 3、 4、 8、 9、 12采用 X5028立式铣床 工序 5、 6、 7、 11采用 Z535立式钻床 选择夹具 nts毕业设计(论文) 该 156FM凸轮轴调节叉的生产纲领为大批生产,所以 采用专用夹具。 选择刀具 在铣床上加工的各工序,采用硬质合金铣刀即可保证加工质量。在铰孔 12H7,由于精度不高,可采用硬质合金铰刀。 选择量具 加工的孔均采用极限量规。 其他 对垂直度误差采用千分表进行检测,对角度尺寸利用专用夹具保证,其他尺寸采用通用量具即可。 2.4.4 机械加工余量、工序尺寸及公差的确定 根据前面资料已初步确定工件各面的总加工余量,现在确定各表面的各个加工工序的加工余量如下: 表 2.3各加工工序的加工余量及达到的尺寸、经济度、粗糙度 工序号 工序内容 加工余量 经济精度 表面粗糙度 工序余量 最小 最大 1 粗铣 12H7的两侧面 3 IT11 6.3 -0.1 0.1 2 粗铣平下端孔侧面的工艺凸台 3 IT11 6.3 -0.1 0.1 3 钻 12H7通孔 IT12 6.3 -1 1 4 扩 12H7通孔 2.0 IT12 3.2 -0.05 0.05 5 铰 12H7通孔 0.2 IT8 1.6 -0.006 0.006 nts第 2 章 156FM 凸轮轴调节叉的加工工艺规程设计 11 6 粗铣12H7的两侧面 粗铣左 面 3 IT12 6.3 -0.1 0.1 粗铣右 面 7 粗铣 26孔的两面 2 IT11 6.3 -0.1 0.1 8 精铣 26孔的两面 1 IT9 3.2 -0.05 0.05 9 钻铰 8的孔 IT13 6.3 -1 1 2.5 确定切削用量及基本工时 2.5.1 工序 1:粗精铣 12H7 的两侧面 机床: X5028立式铣床 刀具:两块镶齿套式面铣刀 (间距为 80),材料: 15YT , 200D mm ,齿数20Z ,为粗齿铣刀。 因其单边余量: Z=3mm 所以铣削深度pa: 3pa mm每齿进给量fa:根据参考文献 3表 2.4-73,取 0 .1 5 /fa m m Z铣削速度 V :参照参考文献 3表 2.4-81,取 2.54 /V m s 机床主轴转速 n : 1 0 0 0 1 0 0 0 2 . 5 4 6 0 2 4 2 . 6 8 / m i n3 . 1 4 2 0 0Vnrd , 按照参考文献 3表 3.1-74 245 / m innr 实际铣削速度 v : 3 . 1 4 2 0 0 2 4 5 2 . 5 6 /1 0 0 0 1 0 0 0 6 0dnv m s nts毕业设计(论文) 进给量fV: 0 . 1 5 2 0 2 4 5 / 6 0 1 2 . 2 5 /ffV a Z n m m s 工作台每分进给量mf: 1 2 . 2 5 / 7 3 5 / m i nmff V m m s m m a:根据参考文献 3表 2.4-81, mma 60切削工时 被切削层长度 l :由毛坯尺寸可知 42l mm , 刀具切入长度 1l : 221 0 . 5 ( ) ( 1 3 )l D D a 220 . 5 ( 2 0 0 2 0 0 6 0 ) ( 1 3 ) 7 . 6 mm 刀具切出长度2l:取 mml 22 走刀次数为 1 机动时间1jt:121 4 2 7 . 6 2 0 . 0 7 m i n735jml l lt f 查参考文献 1,表 2.5-45工步辅助时间为: 1.23min 2.5.2 工序 2:粗精铣下端孔侧面的工艺凸台 机床: X5028 刀具:硬质合金端铣刀(面铣刀) mmdw 400齿数 14Z 粗铣 a面 铣削深度 :3ppa a mm每齿进给量fa:根据机械加工工艺手册表 2.4-73,取 0 .1 5 /fa m m Z铣削速度 V :参照机械加工工艺手册表 2.4-81,取 6/V m s 机床主轴转速 n :01 0 0 0 1 0 0 0 6 6 0 2 8 7 / m i n3 . 1 4 4 0 0Vnrd ,取 300 / m innr 实际铣削速度 V : 0 3 . 1 4 4 0 0 3 0 0 6 . 2 8 /1 0 0 0 1 0 0 0 6 0dnV m s 进给量fV: 0 . 1 5 1 4 3 0 0 / 6 0 1 0 . 5 /ffV a Z n m m s nts第 2 章 156FM 凸轮轴调节叉的加工工艺规程设计 13 工作台每分进给量mf: 1 0 . 5 / 6 3 0 / m i nmff V m m s m m a:根据机械加工工艺手册表 2.4-81, mma 240被切削层长度 l :由毛坯尺寸可知 16l mm 刀具切入长度 1l : mmaDDl 42)31(5.0 221 刀具切出长度 2l :取 mml 22 走刀次数为 1 机动时间1jt:121 1 6 4 2 2 0 . 0 9 5 m i n630jml l lt f 查参考文献 1,表 2.5-45工步辅助时间为: 1.52min 2.5.3 工序 3:钻 12H7 的通孔 工件材料为 45#,硬度 200HBS。孔的直径为 12mm,公差为 H7,表面粗糙度1.6aRm 。加工机床为 Z535立式钻床。钻头为 22mm 标准高速钢麻花钻,磨出双锥和修磨横刃。 确定钻削用量 确 定 进 给 量 f 根 据 参 考 文 献 2 ,表 28-10 可 查 出0 . 4 7 0 . 5 7 /f m m r表 ,查 Z535立式钻床说明书,取 0 .4 3 /f m m r 。 根据参考文献 2表 28-8,钻头强度所允许是进给量 1 .7 5 /f m m r 。由于机床进给机构允许的轴向力m a x 15690FN(由机床说明书查出),根据参考文献 2,表 28-9,允许的进给量 1 .8 /f m m r 。 由于所选进给量 f 远小于 f 及 f ,故所选 f 可用。 确定切削速度 v 、轴向力 F、转矩 T及切削功率mP根据参考文献 2,表28-15,由插入法得 1 7 / m invm表, 4732FN表5 1 .6 9T N M表, 1 .2 5mP kW表nts毕业设计(论文) 由于实际加工条件与上表所给条件不完全相同,故应对所的结论进行修正。 根据参考文献 2,由表 28-3, 0.88Mvk , 0.75lvk ,故 1 7 / m i n 0 . 8 8 0 . 7 5 1 1 . 2 2 ( / m i n )v m m 表 01000 1 0 0 0 1 1 . 2 2 / m i n 1 6 2 / m i n22v mmnrd m m 表查 Z535机床说明书,取 195 / m innr 。实际切削速度为 0 2 2 1 9 5 / m i n 1 4 / m i n1 0 0 0 1 0 0 0dn m m rvm 由参考文献 2,表 28-5, 1 .0 6M F M Tkk,故 4 7 3 2 1 . 0 6 5 0 1 6 ( )F N N 5 1 . 6 9
