机械制造工艺学课程设计是我们学完了大学的全部基础课、技术基础课以及大部分专业课之后进行的。这是我们在进行毕业设计之前对所学各课程的一次深入的、综合性的总复习,也是一次理论联系实际的训练。因此,它在我们四年的大学生活中占有重要的地位。

就我个人而言,我希望能通过这次课程设计对自己未来将从事的工作进行一次适应性训练,从中锻炼自己分析问题、解决问题的能力,为今后参加祖国“四化”建设打下一个良好的基础。

由于能力所限,设计尚有许多不足之处,恳请各位老师给予指教。


目   录



一 零件的分析  ………………………………………………………1


二 工艺规程设计  ……………………………………………………2


(一)确定毛坯的制造形式 ………………………………………2


(二)定位基准的择 ………………………………………………2


(三)制定工艺路线 ………………………………………………3


(四)确定加工余量、工序尺寸及毛坯尺寸的确定 ……………5


(五) 确定切削用量及基本工时 …………………………………6


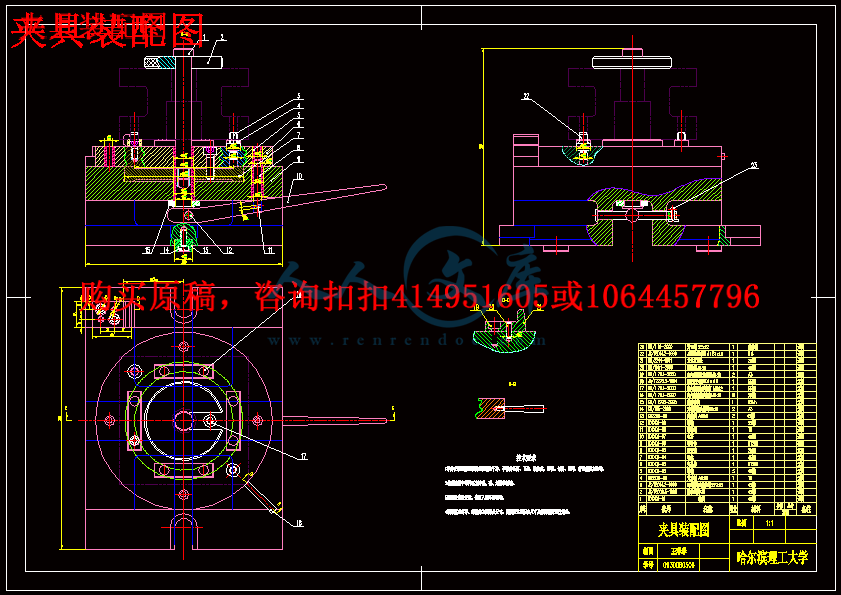

三 专用夹具设计………………………………………………………17


(一)夹具概念 ……………………………………………………17


(二)夹具设计 ……………………………………………………18


(三)夹具图绘制 …………………………………………………19


四 课程设计心得体会…………………………………………………21


五.参考文献 …………………………………………………………22


一、零件分析           (一)零件的作用

  题目所给定的零件是车床上的方刀架,其主要作用就是通过装在刀架上的其它零件夹紧刀具,换刀时,在手柄转动下,带动方刀架回转,以达到换刀的目的。


(二)零件的工艺分析

方刀架以下表面为基准加工加工其周围一系列的孔,孔之间有一定的位置要求,现将加工部位分述如下:

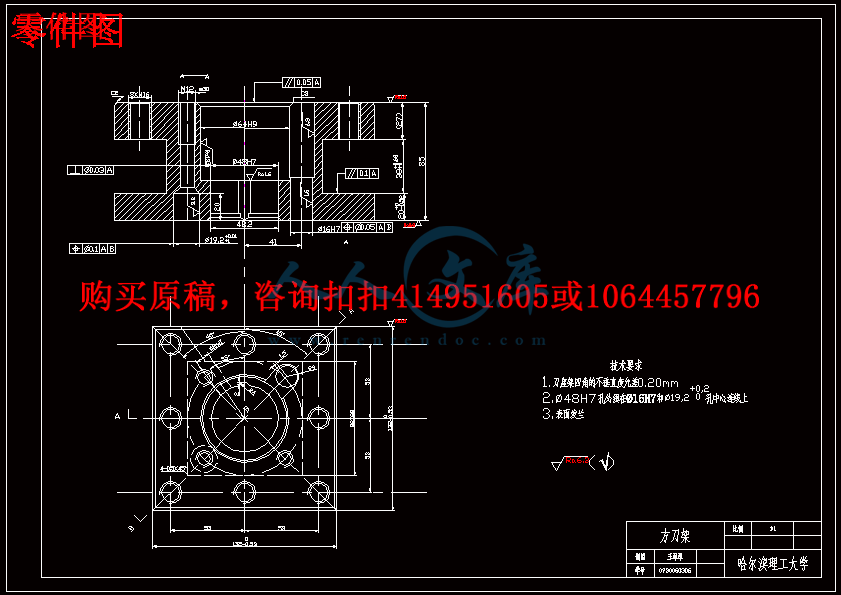

   1、以下表面和中心通孔为基准的表面   这组表面先加工下表面,此表面精度要求高,其表面粗糙度要求达到0.8,要求平面度0.05,相对于零件图中A面的跳动为0.05。以此表面为基准加工Φ48H7、Φ48.2孔。

2、工件表面的孔  钻攻8-M16孔,钻孔Φ16H7,钻通孔Φ10.2,钻2-Φ10.2×26,攻M12×20,攻M12×30,扩孔Φ19.2,此系列孔加工时通过钻模板来保证位置精度,其中Φ48H7孔必须在Φ16H7和Φ19.2孔中心连线上。Φ16H7孔垂直度要求相对于B面100:0.1,孔内壁表面粗糙度要求达到1.6。




二.工艺规程设计


(一)确定毛坯的制造形式

零件材料为45钢,方刀架用于夹持刀具,工作时受到的力与振动较大,因此应该选用锻件,以使金属纤维尽量不被切断,提高零件力学性能和强度,保证零件工作安全可靠。由于零件年产量为中批生产,而且零件属于轻型机械,故可采用模锻成型。这从提高生产率,保证加工精度上考虑,也是应该的。

零件形状并不复杂,因此毛坯形状可与零件形状尽量接近,各孔不锻出。


内容简介:
机械制造 技术基础 课程设计任务书 设计题目 : 制定 方刀 架 (图 5-9) 的加工工艺,设计 铣 38+0.68 槽的 铣床 夹具 设计要求 : 1、 中批生产 ; 2、 选用通用设备; 3、采用手动夹紧机构; 设计内容: 1、 绘制加工工件图 ,计算机绘图 ; 2、制订零件的加工工艺过程,填写零件加工工艺过程卡一张和所有工序的工序卡。 3、 制设计指定的工序夹具,绘制夹具全套图纸 ; 4、编写设计说明书一份,按照毕业论文的格式写 ; 5、 答辩时 交 全套夹具 工程用 图 纸 、 设计 说明书 、工艺过程卡和工序卡,并交 电子文稿 。 设计时间 : 2012 年 11 月 26 日至 12 月 14 日 答辩时间 : 2012 年 12 月 14 日 班 级: 机械 09-3 学 号: 0930060306 学生 姓名 : 王 翠 翠 指导教师: 系 主 任: 2012 年 11 月 24 日 nts 机 械 加 工 工 序 卡 产品型号 零 (部) 件图号 共 页 产品名称 方刀架 零(部)件名称 第 页 车 间 工序号 工序名 称 材料牌号 8 钻孔 毛坯种类 毛坯外形尺 寸 每毛坯件数 每台件 数 设备名称 设备型号 设备编号 同时加工件数 组合钻床 夹 具 编 号 夹 具 名 称 切 削 液 工序工时 准终 单件 序 号 工 步 内 容 工 艺 装 备 主轴 转速 (r/min) 切 削 速度 (m/min) 进给 量 (mm/r) 切 削 深度 (mm) 走刀次数 时间定额 机动 辅助 1 钻 10.2X26孔 10.2 直柄麻花钻 720 0.1 10 10.2 1 2 钻 10.2 通孔 10.2 直柄麻花钻 720 0.1 10.2 1 3 钻孔 8-14 10.2 直柄麻花钻 720 0.1 1 4 攻螺纹 8-M16 M-16 细牙机用丝锥 120 0.1 1 5 攻螺纹 M12X20 M-12 细牙机用丝锥 160 0.1 1 nts 6 攻螺纹 M12X30 M-12 细牙机用丝锥 160 0.1 15 1 7 钻 15 孔 15 直柄麻花钻 720 0.1 15 1 8 扩孔至 15.85 孔 15.85 扩孔钻 720 0.1 15 1 9 铰孔至 16H7 16 铰刀 720 0.1 15 1 编制 (日期) 审核(日期) 会签(日期) 标记 处数 更改文件号 签字 日期 标记 更改文件号 签字 日期 nts机 械 加 工 工 艺 过 程 卡 片 产品型号 零(部)件图号 第 页 产品名称 方刀架 零(部)件名称 共 页 材料牌号 毛坯种类 毛坯外形尺寸 每毛坯件数 每台件数 备注 工序号 工序名称 工 序 内 容 车间 工段 设备 工艺装备 工时 准终 单件 1 备料 棒料 2 锻造毛坯 自由锻 锻压机 3 热处理 正火 4 粗车 用四爪单动卡盘装夹工作,粗车右端面,见平即可。 粗镗孔至 47.7 精镗孔至 48H7 精镗孔 48.2 倒角 345 CA6140 机床 车端面时,刀具采用 YT15 的端面车刀,刀杆尺寸16*25mm2,Kr=90 ,r0=15 ,a0=12 ,re=0.05mm。镗孔时采用 90硬质合金 YT5镗刀。倒角要求 3*45,采用成形车刀。夹具采用四爪夹盘和量具采用赛规及游标卡尺。 5 粗车 掉头车另一端面,精镗孔 60 车倒角 1.5 45 CA6140 机床 ,镗床 端面车 刀扩孔钻 60, 镗孔时采用90硬质合金 YT5 镗刀6 铣 以 48 03.00 mm 孔及右端面定位,装夹工件, 铣四侧面 X62W 卧式铣床采用 X62W 卧式铣床,刀具采用锥柄立铣刀,夹具采用专用夹具,量具采用游标卡尺 . 7 铣 铣通槽 卧式铣床 铲齿锥柄立铣刀 8 钻 钻通孔 15,扩孔至 15.85,铰孔至 16H7 钻 8- 14 底孔,攻螺纹 8-M16 钻通孔 10.2,钻 2 10.2 26 攻螺纹 2 M12 20,攻螺纹 M12 30 扩底孔 19.2 Z35 的摇臂钻床组合钻床,进行多工位加工,夹具采用专用夹具,刀具为 9.8 的直柄麻花钻和 10 的锥柄机用铰刀,量具采用 10 的塞规。 9 钻 钻扩槽内斜孔至 9.8,铰斜孔至 10H7 摇臂钻床 9.8 麻花钻, 10塞规 10 铣 铣槽 R9 X52K 立式铣床采用 18 的圆柱铣刀 11 铣 铣槽 R4 X52K 立式 采用 8 直柄立铣刀 nts铣床 12 铣 铣端面四周的倒棱 X52K 立式铣床采用 4端面铣刀 13 精铣 精铣通槽基面 X52K 立式铣床采用周面圆柱铣刀 14 磨 磨下表面 卧轴矩台平面磨床磨削刀具选用砂轮,夹具采用电磁夹紧,量具为游标卡尺。 15 磨 磨四周面 卧轴矩台平面磨床 磨削刀具选用砂轮,夹具采用电磁夹紧,量具为游标卡尺。 16 检验 上表面的跳动允差 0.05 槽的基面平面度允差 0.1 底面的平面度允差 0.05 跳动允差 0.05 17 倒锐角去 毛刺 钳工台 锉刀 18 清洗 清洗柜 19 发兰 编制 (日期) 审核 (日期) 会签 (日期)、 处 数 更改文件号 签字 日期 标记 处数 更改文件号 签字 日期 nts 机械制造技术 课程设计说明书 设计题目: 制定方刀架零件的加工工艺, 设计洗 38 槽的铣床夹具 专 业: 机电一体化 班 级: 10-1 学 号: 1030320110 姓 名: 刘严杰 指导教师: 陶福春 机械工程系 2012 年 11 月 15日 序言 nts 机械制造工艺学课程设计是我们学 完了大学的全部基础课、技术基础课以及大部分专业课之后进行的。这是我们在进行毕业设计之前对所学各课程的一次深入的 、 综合性的总复习 ,也是一次理论联系实际的训练。因此 ,它在我们四年的大学生活中占有重要的地位。 就我个人而言 ,我希望能通过这次课程设计对自己未来将从事的工作进行一次适应性训练 ,从中锻炼自己分析问题、解决问题的能力 ,为今后参加祖国 “ 四化 ” 建设打下一个良好的基础。 由于能力所限 ,设计尚有许多不足之处 ,恳请各位老师给予指教。 目 录 nts 一 零件的分析 1 二 工艺规程设计 2 (一)确定毛坯的制造形式 2 (二)定位基准的择 2 (三)制定工艺路线 3 (四)确定加工余量、工序尺寸及毛坯尺寸的确定 5 (五 ) 确定切削用量及基本工时 6 三 专用夹具设计 17 (一) 夹具概念 17 (二) 夹具设计 18 (三) 夹具图绘制 19 四 课程设计心得体会 21 五参考文献 22 nts 1 一、零件分析 (一 )零件的作用 题目所给定的零件是车床上的方刀架,其主要作用就是通过装在刀架上的其它零件夹紧刀具,换刀时,在手柄转动下,带动方刀架回转,以达到换刀的目的。 (二 )零件的工艺分析 方刀架以下 表面为基准加工加工其周围一系列的孔,孔之间有一定的位置要求,现将加工部位分述如下: 1、以下表面和中心通孔为基准的表面 这组表面先加工下表面,此表面精度要求高,其表面粗糙度要求达到 0.8,要求平面度0.05,相对于零件图中 A 面的跳动为 0.05。以此表面为基准加工48H7、 48.2 孔。 2、工件表面的孔 钻攻 8 M16 孔,钻孔 16H7,钻通孔10.2,钻 2 10.2 26,攻 M12 20,攻 M12 30,扩孔 19.2,此系列孔加工时通过钻模板来保证位置精度,其中 48H7 孔必须在16H7 和 19.2 孔中心连线上。 16H7 孔垂直度要求相对于 B 面100: 0.1,孔内壁表面粗糙度要求达到 1.6。 nts 2 二 .工艺规程设计 (一 )确定毛坯的制造形式 零件材料为 45 钢,方刀架用于夹持刀具 ,工作时受到的力与振动较大 ,因此应该选用锻件 ,以使金属纤维尽量不被切断 ,提高零件力学性能和强度 ,保证零件工作安全可靠。由于零件年产量为中批生产 ,而且零件属于轻型机械 ,故可采用模锻成型。这从提高生产率 ,保证加工精度上考虑 ,也是应该的。 零件形状并不复杂,因此毛坯形状可与零件形状尽量接近,各孔不锻出。 (二 )定位基准的选择 基准选择是工艺规程设计中的重要工作之一。基准选择的正确与合理,可以使加工质量得到保证,生产率得到提高,否则加工工艺过程中的问题百出,更有甚者,还会造成大批零件报废,使生产无法正常进行。 1 、粗基准的选择 粗基准的选择应满足以下的要求: 保证加工其他面时有足够的加工余量。 保证精加工时定位面有一定的精度。 为满足上述要求,应选下表面作为粗基准。 2、 精基准的选择 为了保证阶精度,采用底面为精基准,符合基准重合原则和基准统一原则。 nts 3 (三 )制定加工工艺路线 制定工艺路线的出发点 ,应当是使零件 的加工精度和表面质量等技术要求能得到合理的保证。在生产纲领已确定为中批生产的条件下 ,可以考虑采用效率较高的通用机床配以专用夹具 ,并尽量使用工序集中来提高生产率。除此之外 ,还要考虑经济效果 ,以便使生产成本尽量下降。 工艺路线方案一 : 工序 1:备料 工序 2:锻造毛坯 工序 3:热处理(正火) 工序 4:车端面 粗镗孔至 47.7 精镗孔至 48H7 精镗孔 48.2 倒角 3 45 工序 5:掉头车另一端面,精镗孔 60 车倒角 1.5 45 工序 6:铣 四侧面 工序 7:铣通槽 工序 8:钻通孔 15,扩孔至 15.85,铰孔至 16H7 钻 8- 14 底孔,攻螺纹 8-M16 钻通孔 10.2,钻 2 10.2 26 攻螺纹 2 M12 20,攻螺纹 M12 30 扩底孔 19.2 工序 9:钻扩槽内斜孔至 9.8,铰斜孔至 10H7 工序 10:铣槽 R9 nts 4 工序 11:铣槽 R4 工序 12:铣端面四周的倒棱 工序 13:精铣通槽基面 工序 14:磨下表面 工序 15:磨四周面 工 序 16:终检:上表面的跳动允差 0.05 槽的基面平面度允差 0.1 底面的平面度允差 0.05 跳动允差 0.05 工序 17:倒锐角去毛刺 工序 18:清洗 工序 19:发兰 工艺路线方案二 : 工序 1:备料 工序 2:锻造毛坯 工序 3:粗铣底面 工序 4:精铣上面(从底面为基准压紧) 工序 5:粗铣四侧面 工序 6:铣通槽 工序 7:半精磨上面(留量) 工序 8:半精磨另五面 工序 9:镗孔扩孔 48H7 镗孔 48.2 倒角 3*45 工序 10:扩孔 60 倒角 1.5 45 工序 11:铣槽 R9 工序 12:铣油沟 R4 工序 13:钻攻 2 M12 20 M12 30 nts 5 钻攻 8 M16 工序 14:钻铰 10 斜孔 工序 15:钻通孔 15,扩孔至 15.85,铰孔至 16H7 扩孔 19.2 工序 16:去毛刺 工序 17:磨六面 工序 18:清洗 工序 19:检验 工序 20:发兰 方案一基准易于选择,加工性比较好。综合对可得,工艺一优于工艺二。最终选择工艺路线一为本次设计的加工工序。 (四 )机械加工余量、工序 尺寸及毛坯尺寸的确定 根据机械制造工艺手册, 分别确定机械加工余量,以及尺寸及其公差,如加工工序图表所示:结合毛坯图和零件图可知各轴径的总余量分布如下 1. 孔 48H7 此孔精度 IT6, aR=1.6,参照手册确定工序尺寸及余量为: 粗镗: 47.7mm 精镗: 0.0250482Z 0.3mm 2.孔 16H7 aR=1.6 钻孔: 15mm 扩孔: 15.85mm 2Z=0.15mm 铰孔: 16H7 2Z=0.15mm 3.孔 19.2 aR=3.2 nts 6 钻孔: 10.2mm 扩孔: 19.2mm 2Z=9mm 4.铣通槽 aR=3.2 粗铣通槽 2Z 3mm 精铣通槽 2Z=2mm 5.磨表面 aR=0.8 2Z 1mm 1.1 6.填写工艺卡片和机械加工工序卡片 (五 ) 确定切削用量及基本工时 车端面 粗镗孔至 47.7 精镗孔至 48H7 精镗孔 48.2 倒角 3*45 本工序采用计算法 1.加工条件 工件材料 :45 钢正火 , b=0.35Gpa,模锻 加工要求 :车方刀架底面 ,粗镗 48H7 孔至 47.7,精镗孔至 48H7, Ra1.6,精镗孔 48.2,倒角 3X45 机床 CA6140 车床 刀具 : 端面车 刀 : 刀 片 材 料 YT15, 刀 杆 尺 寸 16X25mm2, Kr=90 ,r0=15 ,a0=12 ,re=0.05mm 硬质合金浮动镗刀 2.计算切削用量 1).车端面mt吃刀深度 ap=5mm 走刀量 f=0.6mm/r (表 3-13) 计算切削速度 (表 3-18),耐用度 t=45min nts 7 vV = kvm x v y vpct a f ( 1.1) =0 . 1 8 0 . 1 5 0 . 5292 0 . 8 1 1 1 . 5 44 5 5 0 . 6 =168m/min (2.8m/s) 确定机床主轴转速 s1000nwvd ( 1.2) = 1000 2.83.14 186=5r/s (300r/min) 按机床选取 nw=5.3r/s (320r/min) (表 4-3) 所以实际切削速度 v=5.3*3.14*186/1000=3.1m/s (186m/min) 切削工时 L=186/2 1 2 3l 2 l = 0 l = 3 m mmmm 9 3 2 0 5t 5 .3 0 .6 =30s (0.5min) 2).粗镗孔至 47.7 取刀杆直径 D= 25mm,刀杆伸出量 125mm 加工余量 z=(47.7-38.8)/2=4.85 选 90硬质合金 YT15 镗刀 F=0.21mm/r (表 3-15) V= 1.6 /(1 20% )mss ( 1.3) 1.28m/s (表 3 19 及手册第 102 页“镗孔切削用量” ) s1000nwvd ) nts 8 =1000 1.2847.7 / 8.55r/s (513r/min) 按机床选取 nw=8.3r/s (500r/min) 所以实际切削速度 V= *47.7*8.3/1000=1.24m/s (74m/min) 切削工时:(表 7 1) L=35 1 2 3 m12l 1 = 2 m mT m = L + l 1 / ( n w * f )9 3 2 0 5l 1 6 l = 4 m m l = 3 m m t5 . 3 0 . 6l4 5 1 8 57 . 9 0 . 1 5 6mwmmlltnf 1l2mm 1lmwlt nf ( 1.4) = 35 28.3 0.21=21.2s (0.35min) 精镗孔至 48H7 选用同一刀杆, f=0.2mm/r (表 3 15) V= 1.6 /(1 20% )mss 1.28m/s s1000nwvd =1000 1.2848 8.49r/s (510r/min) 按机床选取 nw=8.3r/s (500r/min) 所以实际切削速度 V= *48*8.3/1000=1.25m/s (75m/min) 切削工时:(表 7 1) L=35 1l2mm1lmwlt nf = 35 28.3 0.21=22.2s (0.37min) nts 9 精镗孔至 48.2 f=0.2mm/r (表 3-15) V=1.28m/s s1000nwvd =1000 1.2848.2 8.45r/s (507r/min) 按机床选取 nw=8.3r/s (500r/min) 所以实际切削速度 V= *48.2*8.3/1000=1.26m/s (75m/min) 切削工时:(表 7 1) L=8 1l=2mm 1lmwlt nf = 828.3 0.2=6.02s (0.1min) 倒角 3*45 f=0.08mm/r (参照表 3-17) V=0.41m/s (参照表 3 21) s1000nwvd =1000 0.4148.2 2.7r/s (162r/min) 按机床选取 nw=2.66r/s (160r/min) (表 4 3) 切削工时:(表 7 1) L=3mm 1l=2mm nts 10 1lmwlt nf = 322.66 0.08=23.5s (0.39min) 掉头车另一端面,精镗孔 60,车倒角 1.5*45 此端面与上一工序底面相同,即 f=0.6mm/r nw=320r/min tm=30s (0.5min) 精镗孔 60 取刀杆直径 D= 25mm,刀杆伸出量 125mm 加工余量 z=(47.7-38.8)/2=4.85 选 90硬质合金 YT15 镗刀 F=0.21mm/r (表 3-15) V= 1.6 /(1 20% )mss 1.28m/s (表 3 19 及手册第 102 页“镗孔切削用量” ) s1000nwvd =1000 1.2847.7 8.55r/s (513r/min) 按机床选取 nw=8.3r/s (500r/min) 所以实际切削速度 V= *47.7*8.3/1000=1.24m/s (74m/min) 切削工时:(表 7 1) L=35 1l=2mm 1lmwlt nf nts 11 35 28.3 0.21 =21.2s (0.35min) 倒角 1.5*45 f=0.08mm/r (参照表 3-17) V=0.41m/s (参照表 3 21) s1000nwvd =1000 0.4160 =2.17r/s (130r/min) 按机床选取 nw=2.08r/s (125r/min) (表 4 3) 切削工时:(表 7 1) L=1.5mm 1l=2mm 1lmwlt nf = 1.5 22.08 0.08 =21s (0.35min) 铣四侧面 af=0.1mm/z (表 3 28) V=0.38m/s (22.8m/min)(表 3 30) 采用高速钢锥柄立铣刀, dw=50mm,齿数 z=8 s1000nwvd 1 0 0 0 0 .3 83 .1 4 5 0 2.42r/s (145r/min) 按机床选取 nw=2.5r/s (150r/min) (表 4 17) 所以实际切削速度 V= *dw*nw/1000=3.14*50*2.5/1000=0.39m/s 切削工时: nts 12 L=133mm 12l 1 6 l = 4mmm 1lmwlt nf 1 3 3 1 6 32 .5 0 .1 8 =76.5s (1.28min) 铣通槽 af=0.2mm/z (表 3 28) V=0.5m/s (30m/min) (表 3 30) 采用高速钢铲齿锥柄立铣刀, dw=32mm,齿数 z=5 ns=1000V/( *dw) =1000*0.38/( *50) 4.97r/s (298r/min) 按机床选取 nw=5r/s (300r/min) (表 4 17) 所以实际切削速度 V= *dw*nw/1000=3.14*32*5/1000=0.5m/s 切削工时: L=132mm 12l 1 6 l = 4 m mmm13lmwllt nf 1 3 3 1 6 35 0 .2 5 =29.9s (0.5min) 攻螺纹 8 M16 钻通孔 10.2 扩底孔 19.2 钻孔 15 扩孔 15.85铰孔 16H7 此工序采用组合钻床,所以取其一计算 钻 15 孔 f=0.28mm/r*tk 0.28*0.9 0.25mm/r (表 3-15) V=0.25m/s s1000nwvd nts 13 =1000 0.253.14 15 5.3r/s (318r/min) 所以实际切削速度 V= *15*5.3/1000=0.24m/s 切削工时:(表 7 1) 切入 1l=10mm2l=2mm l=85mm 13lmwllt nf 85 10 25.3 0.28 =66s (1.09min) 钻扩槽内斜孔 16H7 钻 9.8 孔 f=0.21mm/r*tk 0.21*0.5 0.105mm/r (表 3-15) V=0.25m/s s1000nwvd =1000 0.253.14 9.8 8.1r/s (487r/min) 按机床选取 nw=8.8r/s (530r/min) (表 4 17) 所以实际切削速度 V= *9.8*8.8/1000=0.27m/s 切削工时:(表 7 1) 切入 1l=5mm2l=2mm l=25mm 12lmwllt nf 5 25 28.8 0.105 =34.6s (0.57min) 铰孔 10H7 孔 nts 14 f=0.5 (表 3-46) V=0.238m/s (表 3-49) s1000nwvd 1 0 0 0 0 .2 3 83 .1 4 1 0 7.57r/s (454r/min) 按机床选取 nw=7r/s (420r/min) 所以实际切削速度 V= *10*7/1000=0.21m/s 切削工时: 切入 1l=5mm2l=2mm l=25mm 12lmwllt nf 5 2 257 0.5 =9s (0.15min) 铣槽 R9 af=0.15mm/z (表 3 28) V=0.45m/s (27m/min) (表 3 30) 采用高速钢圆柱铣刀, dw=18mm,齿数 z=6 s1000nwvd =1000 0.453.14 18 7.9r/s (477r/min) 按机床选取 nw=7.9r/s (457r/min) (表 4 17) 所以实际切削速度 V= *dw*nw/1000=3.14*18*6/1000=0.44m/s 切削工时: L=45mm l1=18mm l2=5mm nts 15 12lmwllt nf 4 5 1 8 57 .9 0 .1 5 6 =9.5s (0.16min) 铣油沟 R4 af=0.12mm/z (表 3 28) V=0.35m/s (21m/min) (表 3 30) 采用工具钢立铣刀, dw=8mm,齿数 z=3 s1000nwvd =1000 0.53.14 8 13.9r/s (835r/min) 按机床选取 nw=15r/s (900r/min) 所以实际切削速度 V= *dw*nw/1000=3.14*8*15/1000=0.38m/s 切削工时: L=85mm 1l 20mm 2l=5mm 12lmwllt nf 8 5 2 0 51 5 0 .1 2 3 =20.3s (0.34min) 铣端面四周的倒棱 af=0.12mm/z (表 3 28) V=0.30m/s (18m/min) (表 3 30) 采用高速钢端面铣刀, dw=4mm s1000nwvd =1000 0.33.14 4nts 16 23r/s (1433r/min) 按机床选取 nw=26.6r/s (1600r/min) 所以实际切削速度 V= *dw*nw/1000=3.14*4*26.6/1000=0.33m/s 切削工时: L=4*132 528mm 1l 3mm 2l=0mm 12lmwllt nf ) 5 2 8 0 32 6 .6 0 .1 2 3 =55.5s (0.92min) 精铣通槽基面 af=0.1mm/z (表 3 28) V=0.3m/s (21m/min) (表 3 30) 采用圆柱立铣刀 s1000nwvd 1000 0.33.14 32 2.98r/s (179r/min) 按机床选取 nw=3.16r/s (190r/min) 所以实际切削速度 V= *dw*nw/1000=3.14*32*3.16/1000=0.31m/s 切削工时: L=132mm 1l 13.6mm 2l=4mm 12lmwllt nf 1 3 2 1 3 .6 43 .1 4 0 .1 0 .5 =95s (1.5min) nts 17 三 夹具设计 (一)夹具概念 在机床制造厂的生产过程中用来安装工件使之固定在正确位置上 ,完成切削 加工、检验、装配、焊接等工作 ,所使用的工艺装备称为夹具。 .1 工件的安装 在机床上加工工件时 ,为了保证工件被加工表面的尺寸 ,几何形状及相互位置精度方面的要求 ,事先必须将工件正确地安装到机床加工位置上去工件的安装一般包括定位和夹紧两个过程:即首先应使工件相对于机床及刀具占有一个正确的位置,这就是工件的定位,然后将工件紧固在这一既定位置上,使之不因受切削力、重力、离心力和惯性力作用发生位置改变,这就是工件的夹紧。工件的安装一般有两种方式:直接在机床工作台或通用夹具上安装;采用专用夹具安装。本次安装为第二种。 .2 机床夹具的功用 ( 1)保证产品加工精度,稳定产品质量; ( 2)提高生产率,降低加工成本; ( 3)改善工人劳动条件; ( 4)扩大机床的工艺范围。 .3 机床夹具的组成 机床夹具因被加工工件的加工表面不同或使用机床种类的不同而有各种不同的结构形式,但就机床夹具具体结构而言,大致可分为以下几个部分:定位元件、夹紧装置、导向对刀元件、连接元nts 18 件、其它装置和元件、夹具体。 .4 夹具设计的基本要求 ( 1)稳定地保证工件的加工技术要求; ( 2)提高机械加工的劳动生产率,降低工件的成本; ( 3)结构简单,便于制造和维修 ; ( 4)操作安全、方便。 (二) 夹具设计 本次是对 CA6140 机床的方刀架进行加工,根据任务说明书,采用组合铣 床加工,夹具是安装在回转工作台上的。 1 夹具结构方案的设计 机床夹具的确定是一次十分重要的设计程序,方案的设计优劣往往直接决定夹具设计的可行性。所以,方案的确定需经充分的研究和讨论来确定最佳方案。 定位方式 主要由面接触来完成 , 由长销小平面加一定位板进行 定位, 由液压系统进行压紧 ,以保证工件的加工精度。 1.加工精度的分析 使用夹具夹工件进行机械加工时,在工艺系统中影响工件加工精度的因素很多,一 般分为两类:一类是夹具有关的影响因素即定位误差,对刀误差。夹具在机床上的装配误差和夹具的制造误差。另一类还有工艺系统中其他影响加工精度的因素,称为加工方法误差。 ( 1) 定位误差 由于一批工件逐 个 在夹具体上定位时,各个工件所占的位置不完全一致,形成误差,这称为定位误差。由于加工中基准重合,而nts 19 基准不重合误差不重要,重要在圆跳动 0.015mm,则定位误差为0.015mm。 ( 3) 加工方法的误差 由于机床精度,刀具的精度,刀具与机床的位置精度,工艺系统的受力变形和热变形等因素造成的加工误差统称为加工方法误差,取 G=3K=0.009 = 2 2 23( ) ( )D T XVV =0.0260.027 故该夹具加工方法可取。 3.确定定位方案,设计定位元件 方刀架中心孔 48mm 孔是通孔, 定位时可利用此孔,加上底面,在工件侧面配以定位板即可达刀对工件的完全定位。即可保证工件不能旋转 ,不 会 上下窜动。 4.确定夹紧方式和设计夹紧机构 因为工件属于大批量生产,宜采用专用夹紧装置, 通过穿过零件中心的拉杆, 由卡环卡住工件 ,采用液压传动, 拉紧工件。 。 5.确定 夹具体 将定位、导向、夹紧机构连接在一体,并能正确的安装在机床上。由于液压
