轴承座的加工工艺设计【CAD图纸和说明书】

收藏

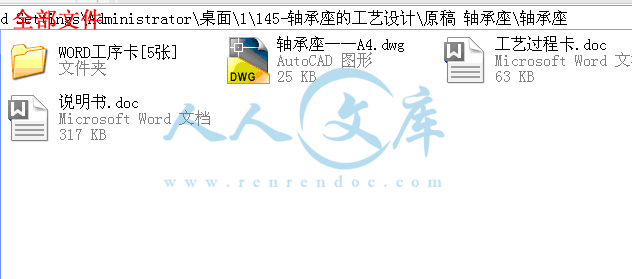

压缩包内文档预览:
预览图 预览图 预览图 预览图 预览图 预览图 预览图 预览图 预览图 预览图 预览图 预览图 预览图 预览图 预览图 预览图 预览图
编号:477152    类型:共享资源    大小:460.37KB    格式:RAR    上传时间:2015-09-10 上传人:好资料QQ****51605 IP属地:江苏
20
积分
关 键 词:
轴承 工艺 设计 cad 图纸 以及 说明书 仿单
资源描述:

摘要

计算生产纲领,确定生产类型;分析产品装配图,对零件图样进行审查;确定毛坯的种类、形状、尺寸及精度;拟定工艺路线(划分工艺过程的级成、选择定位基准、选择零件表面的加工方法、安排加工顺序、选择机床设备等);进行工序设计(确定各工序余量、切削用量、工序尺寸及公差,选择工艺装备,计算时间定额等);确定工序的技术要求及检验方法,填写工艺文件。

根据生产、技术条件和对产品的使用要求,从工艺的角度出发,对零件图样进行如下 内容的审查:零件图样的视图、尺寸、公差和技术要求的完整性与正确性;加工要求的合理 性;零件结构的工艺性等。

关键词:工序,工艺,工序余量,公差



目录



第1章 前言1

第2章 零件的工艺分析…………………………………………………………………………………2

2.1  零件的工艺分析………………………………………………………………………………2

2.2  确定毛坯的制造形式…………………………………………………………………………2

第3章  拟定轴承座的工艺路线  ………………………………………………………………………4

3.1  定位基准的选择………………………………………………………………………………4

               3.1.1 粗基准的选择 …………………………………………………………………………4

3.1.2精基准的选择 …………………………………………………………………………4

3.2  加工路线的拟定………………………………………………………………………………4

第4章 机械加工余量,工序尺寸及毛坯尺寸的确定 ………………………………………………6

第5章 确定切削用量及基本工时 ……………………………………………………………7

5.1  工序03 粗铣、半精铣、精铣基准面A………………………………………………………7

5.2  工序04钻4-Φ7孔,扩4-Φ7孔至Φ11孔深7………………………………………7

5.3  工序05粗铣、半精铣、精铣Φ25孔端面 ……………………………………………9

5.4  工序06扩Φ23孔至Φ24.8,铰Φ24.8孔至Φ25 …………………………………10

5.5  工序07配作2-Φ4H7销孔 ………………………………………………………………11



结       论  ………………………………………………………………………………………………12

致       谢  ………………………………………………………………………………………………13

参考文献 ………………………………………………………………………………………………14





第1章  前言

轴承座在使用过程中以下几点要特别注意:

  (1)轴承座冷却系统的使用。轴承座冷却水在正确使用的情况下不仅延长轴承座的使用寿命,而且提高生产效率。轴承座的材料一般都是专用的轴承座钢通过各种处理制作出来的,再好的轴承座钢也都有它们使用的极限性,就比如温度。轴承座在使用状态下,如果模温太高,很容易就会使模芯表面早早出现龟裂纹,有的轴承座甚至还没有超过2000模次龟裂纹就大面积出现。甚至轴承座在生产中因为轴承座温度太高模芯都变了颜色,经过测量甚至达到四百多度,这样的温度再遇到脱模剂激冷的状态下很容易出现龟裂纹,生产的产品也容易变形,拉伤,粘模等情况出现。在使用轴承座冷却水的情况下可大大减少脱模剂的使用,这样操作工就不会利用脱模剂去降低轴承座的温度了。其好处在于有效延长轴承座寿命,节省压铸周期,提高产品质量,减少粘模和拉伤及粘铝的情况发生,减少脱模剂的使用。还能减少因轴承座温度过热而造成顶杆和型芯的损耗。

  (2)轴承座在开始生产的过程中必须对轴承座进行预热,防止在冷的轴承座突然遇到热的金属液而导致龟裂纹的出现,较复杂的轴承座可以用喷灯,液化气,条件好的用模温机,比较简单的轴承座可以利用慢压射预热。

  (3)对轴承座分型面的清理,这一点是很费事的,也是很容易忽视的,操作工应用煤油彻底对轴承座分型面清洗一遍,不但能防止轴承座不会被挤伤,而且经过清洗,能把轴承座上被脱模剂的残留物或者其它污垢堵塞的排气槽打通,有利于压射过程中型腔内气体的排出提高产品质量。

  (4)如果轴承座配备有中子控制,则注意绝对禁止压铸机与轴承座之间的信号线有接头现象,原因很明确,在日常生产中,很难避免信号线上沾水,或者是接头包扎的地方容易破,从而造成与机床短接,如果造成信号错误,轻则报警自动停机耽误时间,重则信号紊乱,把轴承座顶坏。造成不必要的损失。行程开关注意防水


内容简介:
湖南农业大学 机制 教研室 机械加工工序卡片 车间 工序号 工序名称 零件号 零件名称 毛坯种类 03 铣 轴承座 锻件 设备名称及型号 立式铣床 X51 夹具名称及编号 专用夹具 材料 牌号 35 规格 毛重公斤 净重 硬度 工时定额 (分) 机动 辅助 合计 0.338 0.051 0.412 冷却润滑液 上道工序 下道工序 工歩号 工歩内容 刀具 辅助工具 量具 转数 /分 走刀次数 走刀量 切削深度 01 粗铣基准面 A 端铣刀 塞尺 游标卡尺 1300 2 0.2 0.7 02 半精铣基准面 A 端铣刀 塞尺 游标卡尺 1300 2 0.2 0.2 03 精铣基准面 A 端铣刀 塞尺 游标卡尺 1300 2 0.2 0.1 拟定 日期 指导 日期 第 5 页 共 1 页 nts 湖南农业大学 机制 教研室 机械加工工序卡片 车间 工序号 工序名称 零件号 零件名称 毛坯种类 04 钻 轴承座 锻件 设备名称及型号 摇臂钻 床 Z3025 夹具名称及编号 专用夹具 材料 牌号 35 规格 毛重公斤 净重 硬度 工时定额 (分) 机动 辅助 合计 0.430 0.065 0.525 冷却润滑液 上道工序 下道工序 工歩号 工歩内容 刀具 辅助工具 量具 转数 /分 走刀次数 走刀量 切削深度 01 钻 4- 7 孔 麻花钻 钻 套 游标卡尺 800 4 0.25 3.5 02 扩 4- 7 孔至 11 深 7 扩孔钻 衬套 游标卡尺 68 4 0.57 2.0 拟定 日期 指导 日期 第 5 页 共 2 页 nts 湖南农业大学 机制 教研室 机械加工工序卡片 车间 工序号 工序名称 零件号 零件名称 毛坯种类 05 铣 轴承座 锻件 设备名称及型号 立式铣床 X51 夹具名称及编号 专用夹具 材料 牌号 35 规格 毛重公斤 净重 硬度 工时定额 (分) 机动 辅助 合计 0.263 0.039 0.320 冷却润滑液 上道工序 下道工序 工歩号 工歩内容 刀具 辅助工具 量具 转数 /分 走刀次数 走刀量 切削深度 01 粗铣 25 孔端面 端铣刀 塞 尺 游标卡尺 1600 1 0.2 0.7 02 半精铣 25 孔端面 端铣刀 塞尺 游标卡尺 1600 1 0.2 0.2 03 精铣 25 孔端面 端铣刀 塞尺 游标卡尺 1600 1 0.2 0.1 拟定 日期 指导 日期 第 5 页 共 3 页 nts 湖南农业大学 机制 教研室 机械加工工序卡片 车间 工序号 工序名称 零件号 零件名称 毛坯种类 06 钻 轴承座 锻件 设备名称及型号 立式钻 床 Z525 夹具名称及编号 专用夹具 材料 牌号 35 规格 毛重公斤 净重 硬度 工时定额 (分) 机动 辅助 合计 0.617 0.092 0.752 冷却润滑液 上道工序 下道工序 工歩号 工歩内容 刀具 辅助工具 量具 转数 /分 走刀次数 走刀量 切削深度 01 扩 23 孔 至 24.8 扩 孔钻 钻套 游标卡尺 68 1 0.57 0.9 02 铰 24.8 孔至 25 铰刀 衬套 游标卡尺 198 1 0.35 0.1 拟定 日期 指导 日期 第 5 页 共 4 页 nts 湖南农业大学 机制 教研室 机械加工工序卡片 车间 工序号 工序名称 零件号 零件名称 毛坯种类 07 钻 轴承座 锻件 设备名称及型号 立式钻 床 Z525 夹具名称及编号 专用夹具 材料 牌号 35 规格 毛重公斤 净重 硬度 工时定额 (分) 机动 辅助 合计 0.114 0.017 0.139 冷却润滑液 上道工序 下道工序 工歩号 工歩内容 刀具 辅助工具 量具 转数 /分 走刀次数 走刀量 切削深度 01 配作 2- 4H7 销孔 麻花 钻 钻套 游标卡尺 1400 2 0.25 2.0 拟定 日期 指导 日期 第 5 页 共 5 页 nts 机械加工工艺过程卡片 产品型号 零件图号 产品名称 零件名称 轴承座 共 1 页 第 1 页 材 料 牌 号 35 毛 坯 种 类 锻件 毛坯外形尺寸 每毛坯件数 1 每 台 件 数 1 备 注 工序 号 工 名 序 称 工 序 内 容 车 间 工 段 设 备 工 艺 装 备 工 时 准终 单件 01 备料 锻 造 02 热处理 调质 处理 03 铣 粗铣、半精铣、精 铣 基准面 A 金工 X51 端铣刀 、游标卡尺 04 钻 钻 4- 7 孔,扩 4- 7 孔至 11 孔深 7 金工 Z3025 麻花钻、扩孔钻 、游标卡尺 05 铣 粗铣、半精铣、精铣 25 孔端面 金工 X51 立铣刀 、游标卡尺 06 钻 扩 23 孔至 24.8,铰 24.8 孔至 25 金工 Z525 扩孔钻、铰刀 、游标卡尺 07 钻 配作 2- 4H7 销孔 金工 Z525 麻花钻 、游标卡尺 08 去毛刺 去毛刺 钳工 09 质检 检验至图纸要求 10 入库 入库 设 计( 日 期) 校 对(日期) 审 核(日期) 标准化(日期) 会 签(日期) 标记 处数 更改文件号 签 字 日 期 标记 处数 更改文件号 签 字 日 期 标记 处数 更改文件号 签 字 日 期 标记 处数 更改文件号 签 字 日 期 nts 1 湖南农业大学工学院 (东方科技学院) 课程设计说明书 课程名称: 轴承座的工艺设计 题目名称: 班 级: 20 级 专业 班 姓 名: 学 号: 指导教师: 评定成绩: 教师评语: 指导老师签名: 20 年 月 日 nts 2 摘要 计算生产纲领,确定生产类型;分析产品装配图,对零件图样进行审查;确定毛坯的种类、形状、尺寸及精度;拟定工艺路线(划分工艺过程的级成、选择定位基准、选择零件表面的加工方法、安排加工顺序、选择机床设备等);进行工序设计(确定各工序余量、切削用量、工序尺寸及公差,选择工艺装备,计算时间定额等);确定工序的技术要求及检验方法,填写工艺文件。 根据生产、技术条件和对产品的使用要求,从工艺的角度 出发,对零件图样进行如下 内容的审查:零件图样的视图、尺寸、公差和技术要求的完整性与正确性;加工要求的合理 性;零件结构的工艺性等。 关键词: 工序,工艺,工序 余量, 公差 Abstract Calculations of the production program, determine the type of production; analysis of product assembly drawing, the drawings are reviewed; rough determine the type, shape, size and precision; the proposed process route ( dividing the process into the locating datum, choose, select parts of the surface processing methods, processing order of arrangement, selection of machine tools and other equipment ); working procedure design ( the process of determining residual, cutting dosage, process dimension and tolerance, selection of process equipment, computing time quota ); determine process technical requirement and test method of process documents, fill in. According to the production, technical conditions and the use of the product requirements, from the technology point of view, the part drawings for the following review: drawings view, size, tolerance and technology request of completeness and correctness; processing requirements of the reasonable parts as well as the technology of structure. Keyword: Process, process, procedure allowance, tolerance nts 0 目录 第 1 章 前言 . 错误 !未定义书签。 第 2 章 零件的工艺分析 2 2.1 零件的工艺分析 2 2.2 确定毛坯的制造形式 2 第 3 章 拟定 轴承 座 的工艺路线 4 3.1 定位基准的选择 4 3.1.1 粗 基准的选择 4 3.1.2 精 基准的选择 4 3.2 加工路线的拟定 4 第 4 章 机械加工余量,工序尺寸及毛坯尺寸的确定 6 第 5 章 确定切削用量及基本工时 7 5.1 工序 03 粗铣、半精铣、精铣基准面 A 7 5.2 工序 04 钻 4- 7孔,扩 4- 7 孔至 11孔深 7 7 5.3 工序 05 粗铣、半精铣、精铣 25 孔端面 9 5.4 工序 06 扩 23 孔至 24.8,铰 24.8 孔至 25 10 5.5 工序 07 配作 2- 4H7 销孔 1 1 结 论 12 致 谢 13 参考文献 14 nts 1 第 1 章 前言 轴承座在使用过程中以下几点要特别注意: ( 1)轴承座冷却系统的使用。轴承座冷却水在正确使用的情况下不仅延长轴承座的使用寿命,而且提高生产效率。轴承座的材料一般都是专用的轴承座钢通过各种处理制作出来的,再好的轴 承座钢也都有它们使用的极限性,就比如温度。轴承座在使用状态下,如果模温太高,很容易就会使模芯表面早早出现龟裂纹,有的轴承座甚至还没有超过 2000 模次龟裂纹就大面积出现。甚至轴承座在生产中因为轴承座温度太高模芯都变了颜色,经过测量甚至达到四百多度,这样的温度再遇到脱模剂激冷的状态下很容易出现龟裂纹,生产的品也容易变形,拉伤,粘模等情况出现。在使用轴承座冷却水的情况下可大大减少脱模剂的使用,这样操作工就不会利用脱模剂去降低轴承座的温度了。其好处在于有效延长轴承座寿命,节省压铸周期,提高产品质量,减少粘模和拉伤 及粘铝的情况发生,减少脱模剂的使用。还能减少因轴承座温度过热而造成顶杆和型芯的损耗。 ( 2)轴承座在开始生产的过程中必须对轴承座进行预热,防止在冷的轴承座突然遇到热的金属液而导致龟裂纹的出现,较复杂的轴承座可以用喷灯,液化气,条件好的用模温机,比较简单的轴承座可以利用慢压射预热。 ( 3)对轴承座分型面的清理,这一点是很费事的,也是很容易忽视的,操作工应用煤油彻底对轴承座分型面清洗一遍,不但能防止轴承座不会被挤伤,而且经过清洗,能把轴承座上被脱模剂的残留物或者其它污垢堵塞的排气槽打通,有利于压射过 程中型腔内气体的排出提高产品质量。 ( 4)如果轴承座配备有中子控制,则注意绝对禁止压铸机与轴承座之间的信号线有接头现象,原因很明确,在日常生产中,很难避免信号线上沾水,或者是接头包扎的地方容易破,从而造成与机床短接,如果造成信号错误,轻则报警自动停机耽误时间,重则信号紊乱,把轴承座顶坏。造成不必要的损失。行程开关注意防水 nts 2 第 2 章 零件工艺的分析 2.1零件的工艺分析 零件共有 五 组加工表面,现分述如下: 1 基准面 A 2 4- 7孔、 4- 11 孔 3 25 孔端面 4 25 孔 5 2- 4销孔配作 2.2 确定毛坯 的制造形式 锻造毛坯图的设计步骤:阅读零件图样,了解零件材料、结构特点、使用要求;审核零件结构的模锻工艺性,协调基准,工艺凸台等冷、热加工工艺要求;选择锻造方法和分模位置;绘制图形,加放余量、确定起模角、圆角、孔腔形状;校核壁厚。 锻件技术条件: 1、锻件热处理及硬度要求,测定硬度的位置。 2、需要取样检查试件的金相组织和机械性能时,应注明取样位置。 nts 3 3、未注明的起模角、圆角半径、尺寸公差。 4、锻件表面质量要求,清理氧化皮方法,表面允许缺陷深度等。 5、锻件外形允许的偏差,分模面上,上、下模允许的错差,允 许的残留飞边宽度,锻件允许的弯曲和翘曲量,允许的壁厚差等。 6、锻件质量。 7、锻件内在质量要求。 8、锻件检验等级及验收的技术条件。 9、打印零件号和熔批号的位置等。 nts 4 第 3 章 拟定 导轨滑座 加工的工艺路线 3.1 定位基准的选择 定位基准分为粗基准、精基准和辅助基准。 3.1.1 粗 基准的选择 粗基准选择应当满足以下要求: 1)如果必须首先保证工件上加工表面与不加工表面 之间的位置要求,应以不加工表面作为粗基准。如果在工件上有很多不需加工的表面,则应以其中与加工面位置精度要求较高的表面作粗基准。 2)如果必须首先保证工件某重要表面的加工余量均匀,应选择该表面作精基准。 3)如需保证各加工表面都有足够的加工余量,应选加工余量较小的表面作粗基准。 4)选作粗基准的表面应平整,没有浇口、冒口、飞边等缺陷,以便定位可靠。 5)粗基准一般只能使用一次,特别是主要定位基准,以免产生较大的位置误差。 由上及对 轴承座 的分析可知,选用 25孔的毛坯底孔及 25 孔端面作为定位粗基准。 3.1.2 精 基准的选择 精 基准选择应当满足以下要求: 1) 用设计基准作为定位基准,实现“基准重合”,以免产生基准不重合误差。 2) 当工件以某一 组精基准定位可以较方便地加工很多表面时,应尽可能采用此组精基准定位,实现“基准统一 ”,以免生产基准转换误差。 3) 当精加工或光整加工工序要求加工余量尽量小而均匀时,应选择加工表面本身作为精基准,即遵循“自为基准”原则。该加工表面与其他表面间的位置精度要求由先行工序保证。 4) 为获得均匀的加工余量或较高 的位置精度,可遵循“互为基准”、反复加工的原则。 5) 有多种方案可供选择时应选择定位准确、稳定、夹紧可靠,可使夹具结构简单的表面作为精基准。 由上及零件图知,选用基准面 A及 2- 7孔作为定位精基准。 3.2 加工路线的拟 定 工序号 工序名称 工 序 内 容 工艺装备 01 备料 锻件 02 热处理 调质 处理 03 铣 粗铣、半精铣、精 铣 基准面 A X51 nts 5 04 钻 钻 4- 7 孔,扩 4- 7孔至 11 孔深 7 Z3025 05 铣 粗铣、半精铣、精铣 25 孔端面 X51 06 钻 扩 23 孔至 24.8,铰 24.8 孔至 25 Z525 07 钻 配作 2- 4H7 销孔 Z525 08 去毛刺 去毛刺 09 检 检验至图纸要求 10 入库 入库 nts 6 第 4 章 机械加工余量,工序尺寸及毛坯尺寸的确定 根据上述原始资料及加工工艺,分别确定各加工表面的机械加工余量,工序尺寸及毛坯的尺寸如下: 零件材料属于 35,毛坯为 锻件 ,根据机械制造工艺设计简明手册(以下简称工艺手册)查表 2.2-25 及表 2.2-24,知工件机械加工余量 Z=1.0mm 1.基准面 A,表面粗糙度为 Ra2.5 um,根据工艺手册,表 2.2-25 知,加工余量 Z=1.0mm,需要经过粗铣 半精铣 精铣方可满足精度要求。 粗 铣 单边余量 Z=0.7mm 半精铣 单边余量 Z=0.2mm 精 铣 单边余量 Z=0.1mm 2.4- 7、 4- 11 孔 , 根据工艺手册,表 2.2-24 知,孔的直径较小,很难直接锻造成型,故采用实心锻造,需经钻 扩二步加工, 即 可满足其要求。 钻 单边余量 2Z=7mm 扩 单边余量 2Z=4mm 3. 25 孔端面 ,表面粗糙度为 Ra2.5 um,根据工艺手册,表 2.2-25知,加工余量Z=1.0mm, 需要经过粗铣 半精铣 精铣方 可满足精度要求。 粗 铣 单边余量 Z=0.7mm 半精铣 单边余量 Z=0.2mm 精 铣 单边余量 Z=0.1mm 4. 25 孔, 表面粗糙度为 Ra1.25 um, 根据工艺手册,表 2.2-24 知, 根据工艺手册,表 2.2-25知,加工余量 Z=1.0mm, 经过扩 铰即可满足其精度要求。 扩 单边余量 2Z=1.8mm 铰 单边余量 2Z=0.2mm 5. 2- 4H7 销孔, 根据工艺手册,表 2.2-24 知,孔的直径 较小,很难直接锻造成型,故采用实心锻造。 nts 7 第 5 章 确定切削用量及基本工时 5.1 工序 03 铣基准面 A ( 1)加工条件: 工件材料: 35 加工要求: 铣 基准面 A 机床: 立 式 铣床 X51 刀具:采用 端铣刀 量具:游标卡尺 ( 2)计算 铣 削用量 1) 决定每次进给量及切削速度 根据 X51 型铣床说明书,其功率为为 7.5kw,中等系统刚度。 根据表查出 齿/2.0 mmfz ,则 m in/0.1 3 2 7301251 0 0 01 0 0 0 rd vn s 按机床标准选取wn 1300 min/r m in/5.1221000 1300301000 mdnv w 当wn 1300r/min时 rmmznff wzm /1 0 4 01 3 0 042.0 按机床标准选取 rmmfm /10002) 计算工时 切削工时: mml 40 , mml 0.11 , mml 32 ,则机动工时为 m in338.022.01300 314021 ifn llltwm辅助时间为: tf=0.15tm=0.15 0.338=0.051min 其他时间计算: tb+tx=6% (0.338+0.051)=0.023min 故 工序 03 加工 工时 : tdj=tm+tf+tb+tx =0.338+0.051+0.023=0.412min 5.2 工序 04 钻 4- 7 孔、扩 4- 7 孔至 11 深 7 ( 1)加工条件: 工件材料: 35 加工要求: 钻 4- 7 孔 机床: 摇臂钻床 Z3025 刀具:采用 麻花钻、扩孔钻 nts 8 量具:游标卡尺 ( 2)计算钻 削用量 工步一:钻孔至 7 确定进给量 f :根据参考文献 表 2-7,当钢的 MPab 800, mmd 70 时,rmf /47.039.0 。由于本零件在加工 7 孔时属于低刚度零件,故进给量应乘以系数 0.75,则 rmmf /35.029.075.047.039.0 根据 Z3025 机床说明书,现取 rmmf /25.0 切削速度:根据参考文献 表 2-13及表 2-14,查得切削速度 min/18 mv 所以 m in/9.8187 1810001000 rd vnws 根据机床说明书,取 min/800 rnw ,故实际切削速度为 m in/6.171000 80071000 mndv ww 切削工时: mml 15 , mml 5.31 , mml 32 ,则机动工时为 m in430.0425.080035.31521 ifnllltwm辅助时间为: tf=0.15tm=0.15 0.430=0.065min 其他时间计算: tb+tx=6% (0.43+0.065)=0.030min 故工步一的加工工时: tdj=tm+tf+tb+tx =0.430+0.065+0.030=0.525min 工步二: 扩 7孔至 11 深 7 利用钻头将 mm7 孔扩大至 mm11 ,根据有关手册规定,扩钻的切削用量可根据钻孔的切削用量选取 rmmff/87.0585.075.065.08.12.18.12.1 钻 根据机床说明书,选取 rmmf /57.0 m in/461231213121 mvv 钻则主轴转速为 m in/346.51 rn ,并按 钻 床说明书取 min/68 rnw ,实际切削速度为 m in/3.21000 68111000 mndv ww 切削工时: mml 7 , mml 0.21 , mml 32 ,则机动工时为 nts 9 m in238.1457.06830.2721 ifnllltwm辅助时间为: tf=0.15tm=0.15 1.238=0.186min 其他时间计算: tb+tx=6% (1.238+0.186)=0.085min 故工步二的加工工时: tdj=tm+tf+tb+tx =1.238+0.186+0.085=1.509min 5.3 工序 05 粗铣、半精铣、精铣 25 孔端面 ( 1)加工条件: 工件材料: 35 加工要求: 粗铣、半精铣、精铣 25孔 端面 机床:立式铣床 X 51 刀具:采用 立 铣刀 量具:游标卡尺 ( 2)计算铣削用量 1) 每次进给量及切削速度 根据 X51 型铣床说明书,其 功率为为 7.5kw,中等系统刚度。 根据表查出 齿/2.0 mmf z ,则 m in/4.1 5 9 2201001 0 0 01 0 0 0 rd vn s 按机床标准选取wn 1600 min/r m in/5.1001000 1600201000 mdnv w 当wn 1600r/min时 rmmznff wzm /1 2 8 01 6 0 042.0 按机床标准选取 rmmfm /12002) 工时 切削工时 : mml 80 , mml 0.11 , mml 32 ,则机动工时为 m in263.012.01600 318021 ifn llltwm辅助时间为: tf=0.15tm=0.15 0.263=0.039min 其他时间计算: tb+tx=6% (0.263+0.039)=0.018min 故工序 05 加工工时: tdj=tm+tf+tb+tx =0.263+0.039+0.018=0.320min nts 10 5.4 工序 06 扩 23 孔至 24.8,铰 24.8 孔至 25 ( 1)加工条件: 工件材料: 35 加工要求: 扩 、铰 25 孔 机床: 立 式 钻 床 Z525 刀具:采用 扩孔钻、铰刀 量具:游标卡尺 ( 2)计算钻 削用量 工步 一 : 扩 23孔至 24.8 利用钻头将 mm23 孔扩大至 mm8.24 ,根据有关手册规定,扩钻的切削用量可根据钻孔 的切削用量选取 rmmff/87.0585.075.065.08.12.18.12.1 钻 根据机床说明书,选取 rmmf /57.0 m in/461231213121 mvv 钻则主轴转速为 m in/346.51 rn ,并按 钻 床说明书取 min/68 rnw ,实际切削速度为 min/3.51000 688.241000 mndv ww 切削工时: mml 20 , mml 9.01 , mml 32 ,则机动工时为 m in617.0157.06839.02021 ifnllltwm辅助时间为: tf=0.15tm=0.15 0.617=0.092min 其他时间计算: tb+tx=6% (0.617+0.092)=0.043min 故工步 一 的加工工时: tdj=tm+tf+tb+tx =0.617+0.092+0.043=0.752min 工步 二 : 铰 mm25 孔 根据 参考文献 表 2-25, rmmf /4.02.0 , min/128 mv ,得 m in/65.2548.169 rns 查参考文献 表 4.2-2,按机床实际进给量和实际转速,取 rmmf /35.0 ,min/198 rn w ,实际切削速度 min/33.9 mv 。 切削工时: mml 20 , mml 1.01 , mml 32 ,则机动工时为 m in333.0135.019831.02021 ifnllltwmnts 11 辅助时间为: tf=0.15tm=0.15 0.333=0.050min 其他时间计算: tb+tx=6% (0.333+0.050)=0.023min 故工步 二 的加工工时: tdj=tm+tf+tb+tx =0.333+0.050+0.023=0.406min 5.5 工序 7 配作 2- 4H7 销孔 ( 1)加工条件: 工 件材料: 35 加工要求: 配作 2- 4H7 销孔 机床: 立 式钻 床 Z525 刀具: 麻花钻 量具:游标卡尺 ( 2)计算钻 削用量 确定进给量 f :根据参考文献 表 2-7,当钢的 MPab 800, mmd 40 时,rmf /47.039.0 。由于本零件在加工 4 孔时属于低刚度零件,故进给量应乘以系数 0.75,则 rmmf /35.029.075.047.039.0 根据 Z525 机床说明书,现取 rmmf /25.0 切削速度:根据参考文献 表 2-13及表 2-14,查得切削速度 min/18 mv 所以 m in/1.14334 1810001000 rd vnws 根据机床说明书,取 min/1400 rnw ,故实际切削速度为 m in/6.17100 0 140 04100 0 mndv ww 切削工时: mml 15 , mml 0.21 , mml 32 ,则机动工时为 m in114.0225.0140030.21521 ifnllltwm辅助时间为: tf=0.15tm=0.15
