水杯过滤网塑料注塑模具设计-茶漏【三维UG】[工艺卡]【全套CAD图纸和论文】【原创注塑资料】

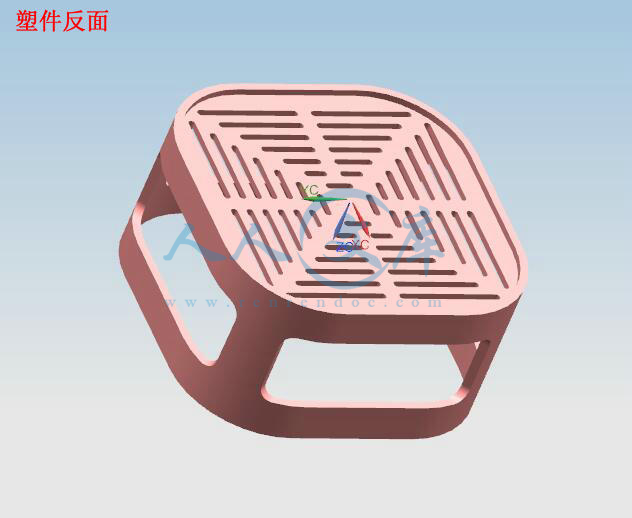

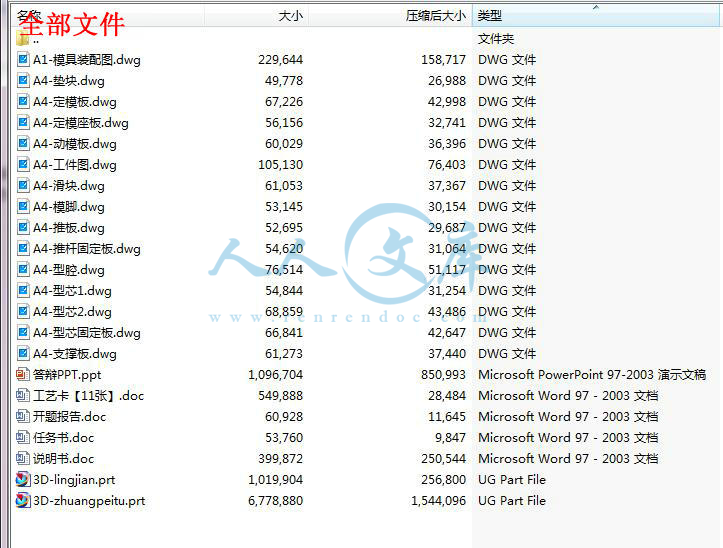

资源目录

水杯过滤网塑料注塑模具设计-茶漏【三维UG】[工艺卡]【全套CAD图纸和论文】【原创注塑资料】.rar

B3-全套设计-水杯过滤网塑料模具设计[UG][工艺卡]

说明书.doc---(点击预览)

答辩PPT.ppt---(点击预览)

开题报告.doc---(点击预览)

工艺卡【11张】.doc---(点击预览)

任务书.doc---(点击预览)

3D-lingjian.prt

3D-zhuangpeitu.prt

A1-模具装配图.dwg

A4-动模板.dwg

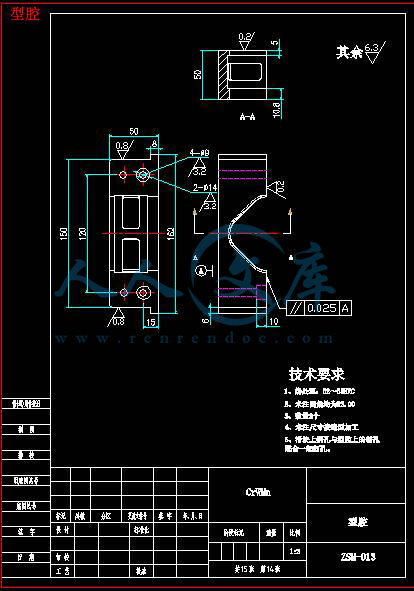

A4-型腔.dwg

A4-型芯1.dwg

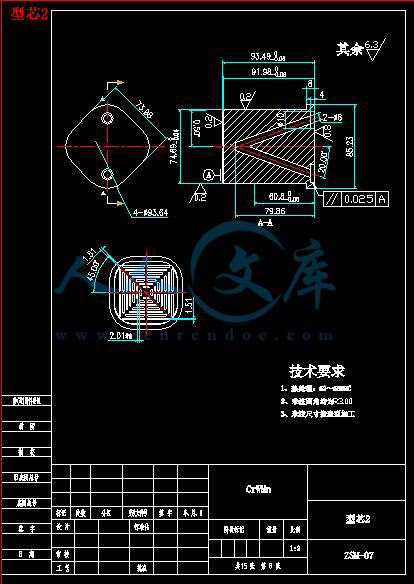

A4-型芯2.dwg

A4-型芯固定板.dwg

A4-垫块.dwg

A4-定模座板.dwg

A4-定模板.dwg

A4-工件图.dwg

A4-推杆固定板.dwg

A4-推板.dwg

A4-支撑板.dwg

A4-模脚.dwg

A4-滑块.dwg

压缩包内文档预览：(预览前20页/共24页)

编号：6036812 类型：共享资源大小：3.63MB 格式：RAR 上传时间：2017-10-25 上传人：好资料QQ****51605 IP属地：江苏

200
积分

版权申诉 word格式文档无特别注明外均可编辑修改；预览文档经过压缩，下载后原文更清晰！ 立即下载

关键词：: 水杯过滤网塑料注塑模具设计三维 ug 工艺全套 cad 图纸论文原创资料

资源描述：

摘要

塑料制品的成型方法很多。其主要用于是注射，挤出，压制，压铸和气压成型等和气压成型等。而注射模，挤出约占成型总数的60%以上。注射成型分为加料，熔融塑料，注射制件冷却和制件脱模等五个步骤。当然如利用电气控制。可实现半自动化或自动化作业。塑料注射模主要用于热塑料制品的成型，已成功的用于成型热固塑性塑料制品，它是塑料制品生产中十分重要的工艺装置。注射模的基本组成是：定模机构，动模机构，浇注系统，导向装置，顶出机构，芯机构，冷却和加热装置，排气系统。

通过对产品进行注射工艺性分析，综合考虑了产品质量要求和生产实际，确定了最佳工艺方案为一模一腔与的结构形式。并对模具总体结构进行设计和分析论证，对工艺参数进行精确详细的计算。正确选择了注塑设备。整个过程用UG软件和CAD软件绘制三维装配图和零件图，然后用UG软件进行注塑模设计全部零部件。

关键词：结构分析，成型工艺，注塑模具

Abstract

Plastics molding method. Mainly used for injection, extrusion, pressing, casting and pressure molding and pressure molding. The injection mold, extrusion accounted for more than 60% of the total number of molding. Feeding into injection molding, plastic melting, cooling and injection parts and other parts stripping five steps. Of course, such as the use of electric control. Can achieve semi-automatic or automatic operation. Mainly used for plastic injection mold molding thermoplastic products, has been successfully used in molding the thermosetting plastic products, it is a very important technology device in the production of plastic products. The basic composition of injection mold: the fixed mold mechanism, dynamic mechanism, gating system, guiding device, lifting mechanism, core mechanism, cooling and heating device, the exhaust system.

Through the analysis of injection process on the product, considering the product quality requirements and the actual production, the optimal project for the structure of a cavity and the. And the design and analysis of the overall structure of the mold, to calculate the precise details of the process parameters. The correct choice of injection molding equipment. The whole process using UG software and CAD software rendering 3D assembly drawing and parts drawing, then all parts injection mold design with UG software.

Key words: Structured Walkover, Moulding process, Injection mould

摘要 I

Abstract II

1 绪论 1

1.1 选题的意义 1

1.2 国内外发展状况 2

2 零件分析说明 6

2.1 工艺方案的确定 6

2.2 确定型腔数目 6

3 模具结构设计 8

3.1 型腔、型芯工作部位尺寸的确定 8

3.1.1型腔工作部位尺寸的计算 8

3.1.2 型芯工作部位尺寸的计算 9

3.2 浇注系统的设计 9

3.2.1 确定分型面位置 9

3.2.2 确定浇口形式及位置 10

3.3 抽芯距的计算 10

3.3.1抽芯距的计算 10

3.3.2 斜导柱斜角的确定 11

3.3.3 斜导柱宽度和高度的确定 11

3.4 选用模架 13

3.4.1型腔模板周界尺寸的选择 13

3.4.2 初选注射机 13

3.4.3 支撑板的计算 14

3.4.4 模板A、B、C的计算 14

3.5 校核注射机 15

3.5.1 注射量、锁模力、注射压力、模具厚度的校核 15

3.5.2 开模行程的校核 15

3.6 推出机构的设计 15

3.7 排气系统的设计 15

3.8 按要要求绘制装配图 16

个人总结 17

参考文献 18

附录 19

致谢 20

1 绪论

1.1 选题的意义

模具是工业生产的基础工艺装备。振兴和发展我国的模具工业，日益受到人们的重视和关注。在电子、汽车、电机、电器、仪器、仪表、家电和通讯等产品中，60～80%的零部件，都要依靠模具成形。用模具生产制件所表现出来的高精度、高复杂程度、高一致性、高生产率和低消耗，是其他加工制造方法所不能比拟的。模具又是“效益放大器”，用模具生产的最终产品的价值，往往是模具自身价值的几十倍、上百倍。模具生产技术水平的高低，已成为衡量一个国家产品制造水平高低的重要标志，在很大程度上决定着产品的质量、效益和新产品的开发能力。以下从四个方面来说明模具工业在国民经济中的地位：

第一，模具工业是高新技术产业的一个组成部分。例如：属于高新技术领域的集成电路的设计与制造，不能没有做引线框架的精密级进冲模和精密的集成电路塑封模；计算机的机壳、接插件和许多元器件的制造，也必须有精密塑料模具和精密冲压模具；数字化电子产品(包括通讯产品)的发展，没有精密模具也不行。不仅电子产品如此，在航天航空领域也离不开精密模具。例如：形状误差小于0.1～0.3µ的空空导弹红外线接收器的非球面反射镜，就必须用高精度的塑料模具成形。因此可以说，许多高精度模具本身就是高新技术产业的一部分。有些生产高精度模具的企业，已经被命名为“高新技术企业”。

第二，模具工业又是高新技术产业化的重要领域。用信息技术带动和提升模具工业的制造技术水平，是推动模具工业技术进步的关键环节。CAD／CAE／CAM技术在模具工业中的应用，快速原型制造技术的应用，使模具的设计制造技术发生了重大变革。模具的开发和制造水平的提高，还有赖于采用数控精密高效加工设备。逆向工程、并行工程、敏捷制造、虚拟技术等先进制造技术在模具工业中的应用，也要与电子信息等高新技术嫁接，实现高新技术产业化。

第三，模具工业是装备工业的一个组成部分。在1998年以前，许多人把机械工业当作一般的加工工业。1998年11月召开的中央经济工作会议，首次明确提出了加大装备工业的开发力度，推进关键设备的国产化。将机械工业作为装备工业，把它同一般的加工工业区别开来，是对机械工业在国民经济中的地位与作用的重新定位。模具作为基础工艺装备，在装备工业中自然有其重要地位。因为国民经济各产业部门需要的装备，其零部件有很大一部分是用模具做出来的。












内容简介：: 毕业设计（论文）任务书1本毕业设计（论文）课题应达到的目的：模具设计的依据主要是产品。产品来源的方式有两种，一是现有实样，即根据现有的产品设计模具；二是开发性设计产品，只有产品图纸，没有实样。从某种意义上说，前者对于模具设计更为直观和方便。本毕业设计主要是以第一种方式为主，通过这种形式的设计，达到以下目的：1、让学生从直观的产品入手，能正确分析产品的工艺性，正确确定产品的成型( 形)方法，选择合理的成型(形)设备和参数。2、确定成型( 形)方法后，能合理选择相应成型 (形)的模具，并确定合理的模具结构。3、能利用有关设计软件，正确设计模具，并制定模具主要零件的加工方法和工艺。4、熟悉并应用模具标准，以及国家相关技术标准。5、综合应用所学知识，以及提高理论与实践相结合的应用能力。2本毕业设计（论文）课题任务的内容和要求（包括原始数据、技术要求、工作要求等）：一、设计条件1、产量：100000 件。2、材料：按图纸要求。3、其余按测绘图纸。二、设计参数与分组1、参数：按测绘图纸2、分组：1 人一组（每人的零件不能相同）。三、设计任务1、三维和二维零件测绘图各 1 张。2、设计计算说明书 1 份。3、三维和二维模具装配图各 1 张。4、三维和二维模具非标准件图纸全套。5、编制凸模、凹模或型腔、型芯的加工工艺路线卡。6、模具估价表。四、设计要求1、设计任务全部电子文档完成并存盘，并打印输出、装订。2、零件测绘图（三维和二维）和模具装配图（三维和二维），以及模具非标准件图（三维和二维），应符合有关标准的规定。3、设计计算说明书的格式见毕业工作手册。4、电子文档存盘时必须可靠、有效，并且附有设计所使用软件的名称、版本号等必要的使用说明，否则责任自负。毕业设计（论文）任务书3对本毕业设计（论文）课题成果的要求包括图表、实物等硬件要求：1、所有设计任务全部电子文档存盘。并打印输出、装订。2、零件测绘图（三维和二维）和模具装配图、零件图（三维和二维）应符合有关标准的规定。3、设计计算说明书的格式按指导老师要求，页面为 A4。4、电子文档存盘时必须可靠、有效。否则，责任自负。4主要参考文献：1、潘宪曾主编. 压铸模设计手册.第二版. 北京：机械工业出版社 .20022、骆志斌主编. 模具工实用技术手册.江苏：江苏科学技术出版社.19993、李学锋主编. 型腔模设计.第二版. 西安：西北工业大学出版社 .19964、李云程主编. 模具制造工艺学.第一版. 北京：机械工业出版社 .19925、章飞主编型腔模具设计与制造.第二版.北京化学工业出版社 20086、冯炳尧等编模具设计与制造简明手册上海：上海科学技术出版社 19987、沈鸿等编机械工程手册.（第 7 卷.机械制造工艺）北京：机械工业出版社 19828、塑料模具技术手册编委会编塑料模技术手册北京：机械工业出版社 20019、徐政坤编冷冲模具设计与制造北京化学工业出版社 200310、钟毓斌主编冲压工艺与模具设计北京机械工业出版社 200311、孙凤勤主编冲压与塑压设备北京机械工业出版社 200412、陆宁编著. 实用注塑模设计. 北京: 中国轻工业出版社,1997,513、塑料模设计手册编写组. 塑料模设计手册机械工业出版社 1982，1214、宋玉恒.塑料注射模具设计实用手册. 北京:航空工业出版社,1994,815、陈秀宁.机械设计基础. 浙江大学出版社,1993,716、工程画教研室.机械制图. 大连理工大学.北京:高等教育出版社,1993,517、申树义、高济编.塑料模具设计. 机械工业出版社，1993.9毕业设计（论文）任务书5本毕业设计（论文）课题工作进度计划：起迄日期工作内容XXXX 年 9 月 1 日10 月 15 日XXXX 年 10 月 16 日12 月 31 日XXXX 年 1 月 1 日1 月 10 日XXXX 年 1 月 11 日 5 月 31 日XXXX 年 6 月初课题调研和查阅资料。根据课题要求撰写开题报告，如有要求变更课题的同学，必须在此之前提出书面申请，经批准后确定题目。提交开题报告给指导教师，指导教师给出实施意见。实施毕业设计；期间应经常与指导老师联系，汇报进展情况。返校集中向指导教师汇报设计情况，并整改设计论文，准备答辩。答辩时应交回所有资料的打印稿、电子稿。所在专业教研室审查意见：负责人：日期：同意不同意系部意见：系部领导：日期：同意不同意模具零件机械加工工艺卡片零件名称型芯 1 加工数量 1 材料 CrWMn 零件图号 A4工序号工名称序工序内容加工设备量具刀具工时1 备料备 75.514 的圆棒料锯床游标卡尺锯条2 车端面车端面保持长度 13.6 车床游标卡尺外圆车刀3 钻孔钻孔到 8.5，深 7 钻床游标卡尺钻头4 检验检验各尺寸是否满足要求游标卡尺5 攻丝攻 M10 螺纹扳手游标卡尺丝锥6 热处理按热处理工艺对其进行处理,保加热炉证表面硬度 5255HRC7 线切割割到长宽均为 64.1 圆角为 R18.5 线切割游标卡尺钼丝8 线切割割主流道至需要尺寸线切割游标卡尺钼丝9 精车端面车端面至 13.51 车床游标卡尺车刀10 精加工进行数控加工，加工至精确尺寸数控加工中心中心千分尺游标卡尺铣刀11 抛光对型芯进行抛光处理油石12 检验按图样要求检验游标卡尺工艺设计日期标准化审核校对标准模具零件机械加工工艺卡片零件名称型芯 2 加工数量 1 材料 CrWMn 零件图号 A4工序号工名称序工序内容加工设备量具刀具工时1 备料备 85.5 长 94 的圆棒料锯床游标卡尺锯条2 车端面车端面保持长度 93.6 车床游标卡尺车刀3 磨平面磨平面至尺寸 93.5 磨床游标卡尺砂轮4 钻孔钻冷却水孔，按图纸划线定位钻床游标卡尺钻头5 检验检验各尺寸是否满足要求工作台游标卡尺6 热处理按热处理工艺对其进行处理,保加热炉证表面硬度 5255HRC7 电脉冲用电极加工出所需要的形状火花机游标卡尺电极8 数控加工编程，进行数控加工至所需尺寸数控加工中心游标卡尺铣刀9 抛光对型芯进行抛光处理油石10 检验按图样要求检验游标卡尺工艺设计日期标准化审核校对标准模具零件机械加工工艺卡片零件名称滑块加工数量 2 材料 5CrNiMo 零件图号 A4工序号工名称序工序内容加工设备量具刀具工时定额1 备料备 1635151 的板料游标卡尺2 刨平面刨上、下平面保证尺寸 50.3; 刨床游标卡尺刨刀刨两侧面保证尺寸 50.3;刨两刨两端面保证尺寸 162.33磨平面磨上、下平面保证尺寸 50; 平面磨床游标卡尺砂轮磨两端面至尺寸 50磨两侧面保证尺寸 1624 划线按图纸划各孔位置工作台高度尺5 钻孔在斜槽中心钻 17 的斜孔;立式钻床游标卡尺麻花钻钻 2 8、2 6.5 孔至尺寸;6 攻丝攻 M8 的螺丝孔扳手丝锥7 热处理表面硬度 5255HRC 加热炉8 数控加工工数控加工至所需尺寸和形状数控加工中心游标卡尺铣刀9 检验按图样要求检验游标卡尺工艺日期标准化审核校对标准模具零件机械加工工艺卡片零件名称型腔加工数量 2 材料 CrWMn 零件图号 A4工序号工名称序工序内容加工设备量具刀具工时定额1 备料备 1635151 的板料游标卡尺2 刨平面刨上、下平面保证尺寸 50.3; 刨床游标卡尺刨刀刨两侧面保证尺寸 50.3;刨两刨两端面保证尺寸 162.33磨平面磨上、下平面保证尺寸 50; 平面磨床游标卡尺砂轮磨两端面至尺寸 50磨两侧面保证尺寸 1624 划线按图纸划各孔位置工作台高度尺5 钻孔钻 2 8、2 6.5 孔至尺寸;立式钻床游标卡尺麻花钻6 热处理表面硬度 5255HRC 加热炉7 电脉冲用电极加工出所需要的形状火花机游标卡尺电极8 数控加工工数控加工至所需尺寸和形状数控加工中心游标卡尺铣刀9 检验按图样要求检验游标卡尺工艺设计日期标准化审核校对标准模具零件机械加工工艺卡片零件名称定模座板加工数量 1 材料 45 钢零件图号 A4工序号工名称序工序内容加工设备量具刀具工时定额1 备料备 271X241X21 板料游标卡尺2 铣平面铣床加工各面单面留余量 0.5 铣床游标卡尺铣刀3 磨平面磨床加工各面单面留余量 0.2 磨床游标卡尺砂轮4 划线按图纸尺寸定位各孔工作台高度尺5 钻孔先钻小孔后在扩大至所需尺寸钻床游标卡尺麻花钻6 热处理表面硬度 4045HRC 加热炉7 线切割割浇口套的孔线切割游标卡尺钼丝8 精磨磨床磨至所需尺寸磨床游标卡尺砂轮9 检验按图样要求检验游标卡尺工艺设计日期标准化审核校对标准模具零件机械加工工艺卡片零件名称定模板加工数量 1 材料 45 零件图号 A4工序号工名称序工序内容加工设备量具刀具工时定额1 备料备 241X221X61 板料游标卡尺2 铣平面铣床加工各面单面留余量 0.5 铣床游标卡尺铣刀3 磨平面磨床加工各面单面留余量 0.2 磨床游标卡尺砂轮4 数控加工按造型进行数控加工数控加工中心游标卡尺铣刀5 划线按图纸尺寸定位各孔工作台高度尺6 钻孔先钻小孔后在扩大至所需尺寸立式钻床游标卡尺麻花钻7 攻丝攻 M10 螺丝孔扳手丝锥8 热处理表面硬度 4045HRC 加热炉9 线切割割导柱孔和主流道线切割游标卡尺钼丝10 精磨磨床磨至所需尺寸磨床游标卡尺砂轮11 检验按图样要求检验游标卡尺工艺设计日期标准化审核校对标准模具零件机械加工工艺卡片零件名称动模板加工数量 1 材料 45 钢零件图号 A4工序号工名称序工序内容加工设备量具刀具工时定额1 备料备 241X221X51 板料游标卡尺2 铣平面铣床加工各面单面留余量 0.5 铣床游标卡尺铣刀3 磨平面磨床加工各面单面留余量 0.2 磨床游标卡尺砂轮4 数控加工按造型进行数控加工数控加工中心游标卡尺铣刀5 划线按图纸尺寸定位各孔工作台高度尺6 钻孔先钻小孔后在扩大至所需尺寸立式钻床游标卡尺麻花钻7 热处理表面硬度 4045HRC 加热炉8 线切割割导柱孔和型芯固定孔及方块线切割游标卡尺钼丝9 精磨磨床磨至所需尺寸磨床游标卡尺砂轮10 检验按图样要求检验游标卡尺工艺设计日期标准化审核校对标准模具零件机械加工工艺卡片零件名称型芯固定板加工数量 1 材料 45 钢零件图号 A4工序号工名称序工序内容加工设备量具刀具工时定额1 备料备 241X221X21 板料游标卡尺2 铣平面铣床加工各面单面留余量 0.5 铣床游标卡尺铣刀3 磨平面磨床加工各面单面留余量 0.2 磨床游标卡尺砂轮4 划线按图纸尺寸定位各孔工作台高度尺5 钻孔先钻小孔后在扩大至所需尺寸立式钻床游标卡尺麻花钻6 攻丝攻 M10 螺丝孔扳手丝锥7 热处理表面硬度 4045HRC 加热炉8 线切割割导柱孔和型芯固定孔线切割游标卡尺钼丝9 数控加工按造型进行数控加工数控加工中心游标卡尺铣刀10 精磨磨床磨至所需尺寸磨床游标卡尺砂轮11 检验按图样要求检验游标卡尺工艺设计日期标准化审核校对标准模具零件机械加工工艺卡片零件名称支撑板加工数量 1 材料 45 钢零件图号 A4工序号工名称序工序内容加工设备量具刀具工时定额1 备料备 241X221X26 板料游标卡尺2 铣平面铣床加工各面单面留余量 0.5 铣床游标卡尺铣刀3 磨平面磨床加工各面单面留余量 0.2 磨床游标卡尺砂轮4 划线按图纸尺寸定位各孔工作台高度尺5 钻孔先钻小孔后在扩大至所需尺寸立式钻床游标卡尺麻花钻6 攻丝攻 M10 螺丝孔扳手丝锥7 热处理表面硬度 4045HRC 加热炉8 精磨磨床磨至所需尺寸磨床游标卡尺砂轮9 检验按图样要求检验游标卡尺工艺日期标准化审核校对标准模具零件机械加工工艺卡片零件名称推杆固定板加工数量 1 材料 45 钢零件图号 A4工序号工名称序工序内容加工设备量具刀具工时定额1 备料备 241X145X17 板料游标卡尺2 铣平面铣床加工各面单面留余量 0.5 铣床游标卡尺铣刀3 磨平面磨床加工各面单面留余量 0.2 磨床游标卡尺砂轮4 划线按图纸尺寸定位各孔工作台高度尺5 钻孔先钻小孔后在扩大至所需尺寸立式钻床游标卡尺麻花钻6 攻丝攻 M10 螺丝孔扳手丝锥7 热处理表面硬度 4045HRC 加热炉8 精磨磨床磨至所需尺寸磨床游标卡尺砂轮9 检验按图样要求检验游标卡尺工艺日期标准化审核校对标准模具零件机械加工工艺卡片零件名称模脚加工数量 2 材料 45 钢零件图号 A4工序号工名称序工序内容加工设备量具刀具工时定额1 备料备 241X69X21 板料游标卡尺2 铣平面铣床加工各面单面留余量 0.5 铣床游标卡尺铣刀3 磨平面磨床加工各面单面留余量 0.2 磨床游标卡尺砂轮4 划线按图纸尺寸定位各孔工作台高度尺5 钻孔先钻小孔后在扩大至所需尺寸立式钻床游标卡尺麻花钻6 热处理表面硬度 4045HRC 加热炉7 精磨磨床磨至所需尺寸磨床游标卡尺砂轮8 检验按图样要求检验游标卡尺工艺日期标准化审核校对标准模具零件机械加工工艺卡片零件名称推板加工数量 1 材料 45 钢零件图号 A4工序号工名称序工序内容加工设备量具刀具工时定额1 备料备 241X145X17 板料游标卡尺2 铣平面铣床加工各面单面留余量 0.5 铣床游标卡尺铣刀3 磨平面磨床加工各面单面留余量 0.2 磨床游标卡尺砂轮4 划线按图纸尺寸定位各孔工作台高度尺5 钻孔先钻小孔后在扩大至所需尺寸立式钻床游标卡尺麻花钻6 热处理表面硬度 4045HRC 加热炉7 精磨磨床磨至所需尺寸磨床游标卡尺砂轮8 检验按图样要求检验游标卡尺工艺日期标准化审核校对标准模具零件机械加工工艺卡片零件名称垫块加工数量 2 材料 45 钢零件图号 A4工序号工名称序工序内容加工设备量具刀具工时定额1 备料备 241X36X71 板料游标卡尺2 铣平面铣床加工各面单面留余量 0.5 铣床游标卡尺铣刀3 磨平面磨床加工各面单面留余量 0.2 磨床游标卡尺砂轮4 划线按图纸尺寸定位各孔工作台高度尺5 钻孔先钻小孔后在扩大至所需尺寸立式钻床游标卡尺麻花钻6 热处理表面硬度 4045HRC 加热炉7 精磨磨床磨至所需尺寸磨床游标卡尺砂轮8 检验按图样要求检验游标卡尺工艺日期标准化审核校对标准毕业设计( 论文) 开题报告学生姓名：学号：专业：模具设计与制造题目：水杯过滤网塑料模具设计指导教师：开题报告填写要求1开题报告作为毕业设计（论文）答辩委员会对学生答辩资格审查的依据材料之一。此报告应在指导教师指导下，由学生在毕业设计（论文）工作前期内完成，经指导教师签署意见及所在专业审查后生效；2开题报告内容必须教务处统一设计的电子文档标准格式打印，禁止打印在其它纸上后剪贴，完成后应及时交给指导教师签署意见；3 “文献综述”应按论文的格式成文，并直接书写（或打印）在本开题报告第一栏目内，学生写文献综述的参考文献应不少于 15 篇（不包括辞典、手册）；毕业设计（论文）开题报告1结合毕业设计（论文）课题情况，根据所查阅的文献资料，每人撰写2000 字左右的文献综述：文献综述改革开放以来，随着国民经济的高速发展，市场对模具的需求量不断增长。近年来，模具工业一直以 15%左右的增长速度快速发展，模具工业企业的所有制成分也发生了巨大变化，除了国有专业模具厂外，集体、合资、独资和私营也得到了快速发展。浙江宁波和黄岩地区的“ 模具之乡” ；广东一些大集团公司和迅速崛起的乡镇企业，科龙、美的、康佳等集团纷纷建立了自己的模具制造中心；中外合资和外商独资的模具企业现已有几千家。随着与国际接轨的脚步不断加快，市场竞争的日益加剧，人们已经越来越认识到产品质量、成本和新产品的开发能力的重要性。而模具制造是整个链条中最基础的要素之一，模具制造技术现已成为衡量一个国家制造业水平高低的重要标志，并在很大程度上决定企业的生存空间。近年许多模具企业加大了用于技术进步的投资力度，将技术进步视为企业发展的重要动力。一些国内模具企业已普及了二维 CAD，并陆续开始使用 UG、Pro/Engineer、I-DEAS 、Euclid-IS 等国际通用软件，个别厂家还引进了Moldflow、C-Flow、DYNAFORM 、Optris 和 MAGMASOFT 等 CAE 软件，并成功应用于冲压模的设计中。塑性成型技术的现状及其发展精密成形技术对于提高产品精度、缩短产品交货期、减少切削加工和降低生产成本均有着重要意义。近年来，精密成形技术都取得了突飞猛进的发展。精冲技术、冷挤压技术、无飞边热模锻技术、温锻技术、超塑性成形技术、成形轧制、液态模锻、多向模锻技术发展很快。除传统的锻造工艺外，近年来半固态金属成形技术也日趋成熟，引起工业界的普遍关注。所谓半固态成形，是指对液态金属合金在凝固过程中经搅拌等特殊处理后得到的具有非枝晶组织结构，固液相共存的半固态坯料进行各种成形加工。它具有节省材料、降低能耗、提高模具寿命、改善制件性能等一系列优点，并可成形复合材料的产品，被誉为&$世纪新兴金属塑性加工的关键技术。此外，在粉末冶金和塑料加工方面，金属粉末锻造成形，金属粉末超塑性成形，粉末注射成形、粉末喷射和喷涂成形以及塑料注射成形中热流道技术，气体辅助技术和高压注射的成功应用，大大扩充了现代精密塑性成形的应用范围。本文就如何应用先进技术设计制造注塑模具，更新设计注塑模具的方法，解决好注塑模具设计的关键-浇注系统、顶出系统、冷却系统侧面分型与抽芯机构的合理设计，以期与同行们一起讨论，共同努力推动注塑模具技术的发展。本文就水杯的过滤网注塑模具设计展开，根据零件的结构特点、材料特性，构思总体方案并进行方案论证。依据总体方案对注塑模具总体结构进行合理设计，然后分六个分支系统进行设计，它们分别是浇注系统、冷却系统、注塑模具零件设计、注塑零件成型零件工作尺寸计算、侧向分型机构设计与抽芯机构设计、和其它设计。综上所述，模具技术是先进制造技术的重要代表，模具工业是高新技术产业的一个重要组成部分，模具工业又是高新技术产业化的重要领域。毕业设计（论文）开题报告本课题要研究或解决的问题和拟采用的研究手段（途径）：1）本课题要研究或解决的问题：1、研究分型面和抽芯方式2、浇口的选择3、注塑机的选择4、各主要尺寸的计算5、产品的排布问题2）本课题拟采用的研究手段（途径）：首先进行产品的分析，充分的分析好产品的结构等问题通过查阅资料、老师的知道以及和同学的讨论，利用 CAD 软件先进行本模具的初步排布和总装图的初步绘制。然后初步确定模板和孔位置尺寸，利用 UG 软件绘制三维造型，进行分型。最后通过两者结合，并找出初步设计模具的不足，通过不断的修改，完成设计。毕业设计（论文）开题报告指导教师意见：1对“文献综述”的评价：2对本课题的深度、广度及工作量的意见和对设计（论文）结果的预测：指指导教师：日期：调研、资料准备情况方面好一般差设计目的、要求、思路与预期成果阐述方面好一般差工作任务分解方面合理较合理不合理各段完成的内容及时间分配方面合理较合理不合理存在问题方面课题深度偏深适中偏浅课题广度较广适中较窄工作量大小较大合理较小设计（论文）结果预测能按计划和要求完成不能按计划和要求完成所在专业审查意见：负责人：日期：同意不同意水杯过滤网注塑成型工艺与模具设计,指导老师: 答辩人：,二、设计思路,五、总结,答辩提纲,一、行业背景分析,一、我国模具行业前景：前景看好，档次丰富，规模庞大。 2011年中国模具产值达1200亿。广东是中国模具大省，产业规模约占全国6成份额，商业生态较好，广东模具行业提出产业升级，从结构、技术和人才方面往产业高端转型，向大型、精密、复杂、长寿命模具方向发展。二、在美国，模具工业被认为是“美国工业的基石”；在日本，模具工业更是被推崇到“进入富裕社会的原动力”这样高的地位。三、中国广东省模具制造产业发展解读与方向分析： 1、模具品种齐全，三资企业发达。 2010年底广东省模协组织了一次比较全面的调查，全省已拥有国营、民营、外资、合资的模具制造厂点6000多个，从业人员达30万人，全省模具工业产值达到630亿元，广东不管是生产量还是使用量都是中国模具第一大省。 2、企业重视投资，技术装备领先。加大投资，添置高新设备和先进技术CAD/CAE/CAM技术的广泛应用，其技术水平已接近国际水平。 3、广东省模具发展比较好的地区是东莞，东莞模具发展比较好的地区是长安。 4、模具行业产业升级，从结构、技术和人才方面往产业高端转型，急需技术型人才。,二、设计思路,设计思路,1.绪论,2.零件分析说明,3.模具结构设计,选题的意义：国内外发展状况,2.1工艺方案的确定2.2确定型腔数目,见下页,重点分析,二、设计思路,设计思路,3.1型腔、型芯工作部位尺寸的确定3.2浇注系统的设计3.3抽芯距的计算3.4选用模架3.5校核注射机3.6推出机构的设计3.7排气系统的设计3.8选择标准模架,重点设计,三、毕业设计方案,1、绘制产品2D、3D图,三、毕业设计方案,2、型腔,三、毕业设计方案,3、型腔的排位,三、毕业设计方案,4、三维模具图,三、毕业设计方案,5、爆炸示意图,三、毕业设计方案,6、其它工件图,三、毕业设计方案,9、装配图,三、毕业设计方案,10、动模板,四、型芯型腔的制造,11、定模板,五、总结,本产品采用点浇口，采用点浇口可以使产品的外观美观，不会留下明显的痕迹，采用推板推出机构，推板推出机构可以无痕迹的推出产品，同时也使产品受力均匀，不会有明显的变形。滑块采用组合式，这样既可以节省材料，也能满足产品的质量需求，在设计此模具时，分型面的选择很重要，因为要考虑到产品成型后的外观要求和产品的毛刺等问题，所以产品的分型面选择并不是和平常的一样，这个产品外观需要光亮无毛刺，所以需要把产品的分型面放在产品的里面，不是在外边缘。在三维造型上可以清楚的看到分型面的选择是需要一定的技巧的，在产品上也可以清楚的看到。在设计抽芯机构的时候并不需要把型腔完全抽出，只需要抽出的距离可以使产品顺利脱模就可以了，推出机构设计的时候同样也是这样的道理，有的产品并不需要把产品完全推离型芯才行，有的产品只要推出一定的距离就足够取出产品的，通过这次毕业设计让我学到了许多关于模具方面的知识，让我对模具有了更深刻的了解，也让我对模具更感兴趣，更重要的是让我学会了和大家一起去讨论，去研究，不会一个人在这边瞎做了！这些都是在设计过程中学到的知识，让我受益终身。,六、致谢,经过半学期的忙碌，本次毕业设计已经接近尾声，在此，我要感谢每一个帮助过我的人。首先,我要感谢的是我的指导老师XX。X老师平日里工作繁多，但在我做毕业设计的每个阶段，都给予我悉心的指导和帮助。可以说，没有X老师的悉心指导和帮助，我是不可能顺利完成我的毕业设计的。另外，他的治学严谨和科学研究的精神也是我永远学习的榜样，并将积极影响我今后的学习和工作。其次，我要感谢的是实习厂里的钳工师傅，在我毕业设计期间，他们给了我不少的关心和帮助。总之，感谢每一位关心过我，爱护过我的人。滴水之恩，当涌泉相报。,请老师、专家批评指正谢谢！,XXXXXX 学院毕业设计说明书水杯过滤网的注塑成型工艺与模具设计办学单位：班级：学生：指导教师：提交日期：年月日 I摘要塑料制品的成型方法很多。其主要用于是注射，挤出，压制，压铸和气压成型等和气压成型等。而注射模，挤出约占成型总数的 60%以上。注射成型分为加料，熔融塑料，注射制件冷却和制件脱模等五个步骤。当然如利用电气控制。可实现半自动化或自动化作业。塑料注射模主要用于热塑料制品的成型，已成功的用于成型热固塑性塑料制品，它是塑料制品生产中十分重要的工艺装置。注射模的基本组成是：定模机构，动模机构，浇注系统，导向装置，顶出机构，芯机构，冷却和加热装置，排气系统。通过对产品进行注射工艺性分析，综合考虑了产品质量要求和生产实际，确定了最佳工艺方案为一模一腔与的结构形式。并对模具总体结构进行设计和分析论证，对工艺参数进行精确详细的计算。正确选择了注塑设备。整个过程用 UG 软件和 CAD 软件绘制三维装配图和零件图，然后用 UG 软件进行注塑模设计全部零部件。关键词：结构分析，成型工艺，注塑模具IIAbstractPlastics molding method. Mainly used for injection, extrusion, pressing, casting and pressure molding and pressure molding. The injection mold, extrusion accounted for more than 60% of the total number of molding. Feeding into injection molding, plastic melting, cooling and injection parts and other parts stripping five steps. Of course, such as the use of electric control. Can achieve semi-automatic or automatic operation. Mainly used for plastic injection mold molding thermoplastic products, has been successfully used in molding the thermosetting plastic products, it is a very important technology device in the production of plastic products. The basic composition of injection mold: the fixed mold mechanism, dynamic mechanism, gating system, guiding device, lifting mechanism, core mechanism, cooling and heating device, the exhaust system.Through the analysis of injection process on the product, considering the product quality requirements and the actual production, the optimal project for the structure of a cavity and the. And the design and analysis of the overall structure of the mold, to calculate the precise details of the process parameters. The correct choice of injection molding equipment. The whole process using UG software and CAD software rendering 3D assembly drawing and parts drawing, then all parts injection mold design with UG software.Key words: Structured Walkover, Moulding process, Injection mould 水杯过滤网的注塑成型工艺与模具设计III目录摘要 .IAbstract.II1 绪论 .11.1 选题的意义 .11.2 国内外发展状况 .22 零件分析说明 .62.1 工艺方案的确定 .62.2 确定型腔数目 .63 模具结构设计 .83.1 型腔、型芯工作部位尺寸的确定 .83.1.1 型腔工作部位尺寸的计算 .83.1.2 型芯工作部位尺寸的计算 .93.2 浇注系统的设计 .93.2.1 确定分型面位置 .93.2.2 确定浇口形式及位置 .103.3 抽芯距的计算 .103.3.1 抽芯距的计算 .103.3.2 斜导柱斜角的确定 .113.3.3 斜导柱宽度和高度的确定 .113.4 选用模架 .133.4.1 型腔模板周界尺寸的选择 .133.4.2 初选注射机 .133.4.3 支撑板的计算 .143.4.4 模板 A、B、C 的计算 .143.5 校核注射机 .153.5.1 注射量、锁模力、注射压力、模具厚度的校核 .153.5.2 开模行程的校核 .153.6 推出机构的设计 .153.7 排气系统的设计 .153.8 按要要求绘制装配图 .16个人总结 .17 水杯过滤网的注塑成型工艺与模具设计IV参考文献 .18附录 .19致谢 .20 水杯过滤网的注塑成型工艺与模具设计11 绪论1.1 选题的意义模具是工业生产的基础工艺装备。振兴和发展我国的模具工业，日益受到人们的重视和关注。在电子、汽车、电机、电器、仪器、仪表、家电和通讯等产品中，6080%的零部件，都要依靠模具成形。用模具生产制件所表现出来的高精度、高复杂程度、高一致性、高生产率和低消耗，是其他加工制造方法所不能比拟的。模具又是“效益放大器” ，用模具生产的最终产品的价值，往往是模具自身价值的几十倍、上百倍。模具生产技术水平的高低，已成为衡量一个国家产品制造水平高低的重要标志，在很大程度上决定着产品的质量、效益和新产品的开发能力。以下从四个方面来说明模具工业在国民经济中的地位：第一，模具工业是高新技术产业的一个组成部分。例如：属于高新技术领域的集成电路的设计与制造，不能没有做引线框架的精密级进冲模和精密的集成电路塑封模；计算机的机壳、接插件和许多元器件的制造，也必须有精密塑料模具和精密冲压模具；数字化电子产品( 包括通讯产品) 的发展，没有精密模具也不行。不仅电子产品如此，在航天航空领域也离不开精密模具。例如：形状误差小于 0.10.3 的空空导弹红外线接收器的非球面反射镜，就必须用高精度的塑料模具成形。因此可以说，许多高精度模具本身就是高新技术产业的一部分。有些生产高精度模具的企业，已经被命名为“高新技术企业” 。第二，模具工业又是高新技术产业化的重要领域。用信息技术带动和提升模具工业的制造技术水平，是推动模具工业技术进步的关键环节。CADCAECAM 技术在模具工业中的应用，快速原型制造技术的应用，使模具的设计制造技术发生了重大变革。模具的开发和制造水平的提高，还有赖于采用数控精密高效加工设备。逆向工程、并行工程、敏捷制造、虚拟技术等先进制造技术在模具工业中的应用，也要与电子信息等高新技术嫁接，实现高新技术产业化。第三，模具工业是装备工业的一个组成部分。在 1998 年以前，许多人把机械工业当作一般的加工工业。1998 年 11 月召开的中央经济工作会议，首次明确提出了加大装备工业的开发力度，推进关键设备的国产化。将机械工业作为装备工业，把它同一般的加工工业区别开来，是对机械工业在国民经济中的地位与作用的重新定位。模具作为基础工艺装备，在装备工业中自然有其重要地位。因为国民经济各产业部门需要的装备，其零部件有很大一部分是用模具做出来的。第四，模具工业地位之重要，还在于国民经济的五大支柱产业机械、电子、汽车、石化、建筑，都要求模具工业的发展与之相适应。机械、电子、汽车工业需要大量的模具，特别是轿车大型覆盖件模具、电子产品的精密塑料模具和冲压模具，目前在质与量上都远不能满足这些支柱产业发展的需要。这几年，我国每年要进口近 10 亿美元的模具。我国石化工业一年生产 500 多万吨聚乙烯、聚丙烯和其他合成树脂，很大一部分需要塑料模具成形，做成制品，才能用于生产和生活的消费。生产建筑业用的地砖、墙砖和卫生洁具，水杯过滤网的注塑成型工艺与模具设计2需要大量的陶瓷模具;生产塑料管件和塑钢门窗，也需要大量的塑料模具成形。从五大支柱产业对模具的需求当中，也可以看到模具工业地位之重要。 1.2 国内外发展状况20 世纪 80 年代以来，国民经济的高速发展对模具工业提出了越来越高的要求，同时为模具的发展提供了巨大的动力。这些年来，中国模具发展十分迅速，模具工业一直以15% 左右的增长速度快速发展。振兴和发展中国的模具工业，日益受到人们的重视和关注。“模具是工业生产的基础工艺装备”已经取得了共识。目前，中国有 17000 多个模具生产厂点，从业人数约 50 多万。在模具工业的总产值中，冲压模具约占 50%，塑料模具约占33%，压铸模具约占 6%，其他各类模具约占 11%。近年来，中国模具工业企业的所有制成分也发生了变化。除了国有专业厂家外，还有集体企业、合资企业、独资企业和私营企业，他们都得到了迅速的发展。许多模具企业十分重视技术发展。加大了用于技术进步的投入力度，将技术进步作为企业发展的重要动力。此外，许多研究机构和大专院校也开展了模具技术的研究与开发。中国塑料模工业从起步到现在，历经半个多世纪，有了很大发展，模具水平有了较大提高。在大型模具方面已能生产 48in（约 122cm）大屏幕彩电塑壳注射模具、6.5kg 大容量洗衣机全套塑料模具以及汽车保险杠和整体仪表板等塑料模具，精密塑料模具方面，已能生产照相机塑料件模具、多型腔小模数齿轮模具及塑封模具。经过多年的努力，在模具CAD/ CAE/CAM 技术、模具的电加工和数控加工技术、快速成型与快速制模技术、新型模具材料1等方面取得了显著进步；在提高模具质量和缩短模具设计制造周期等方面作出了贡献。进入 21 世纪，在经济全球化的新形势下，随着资本、技术和劳动力市场的重新整合，中国装备制造业在加入 WTO 以后，将成为世界装备制造业的基地。而在现代制造业中，无论哪一行业的工程装备，都越来越多地采用由模具工业提供的产品。为了适应用户对模具制造的高精度、短交货期、低成本的迫切要求，模具工业正广泛应用现代先进制造技术来加速模具工业的技术进步，这是各行各业对模具这一基础工艺装备的迫切需求。随着电子、信息等高新技术的不断发展，模具技术的发展呈现以下趋势。1）模具 CAD/CAE/CAM 正向集成化、三维化、智能化和网络化方向发展新一代模具软件以立体的、直观的感觉来设计模具，所采用的三维数字化模型能方便地用于产品结构的分析、模具可制造性评价和数控加工、成形过程模拟（CAE）及信息的管理与共享。值得强调的是，模具数字化不是孤立的计算机辅助功能或数控技术的集合，其关键是它们与人工智能的有机集成，不仅可以整理知识、保存知识，还可以挖掘知识、繁衍知识。新一代的模具数字化将是一个集工程师的智慧和经验、计算机的硬件和软件、数值模拟和数控技术、工艺及工程管理为一体的模具优化的开发、设计和认证的系统工程。2）模具制造向精密、高效、复合和多功能方向发展水杯过滤网的注塑成型工艺与模具设计3精密数控电火花加工机床（电火花成形机床、快走丝线切割和慢走丝线切割机床）不断在加工效率、精度和复合加工上取得突破，国外已经将电火花铣削用于模具加工。加工精度误差小于 1m 的超精加工技术和集电、化学、超声波、激光等技术综合在一起的复合加工将得到发展。国外近年来发展的高速铣削技术和机床（HSM）开始在国内应用，将大幅提高加工效率。模具抛光的自动化、智能化也是发展趋势之一，日本已研制了数控研磨机，可实现三维曲面模具的自动化研磨抛光。此外，特种研磨方法如挤压研磨、电化学抛光、超声抛光也应是发展趋势。其他方面，如采用氮气弹簧压边、卸料、快速换模技术、冲压单元组合技术、刃口堆焊技术及实型铸造冲模刃口镶块技术等。3）快速经济制模技术得到应用快速制模主要从以下四方面加快制模速度：一是提高加工速度（如高速铣削）；二是基于快速原型的快速制模技术；三是选择易切削模具材料（如铝合金）来加快制模速度；四是采用复合加工、多轴加工提高加工效率。4）特种加工技术有了进一步的发展电火花加工向着精密化、微细化方向发展。在简化电极准备、简化编程和操作、提高加工速度以及不断降低设备制造成本上也做了大量研究和实践。在其他机械特种加工（如磨料流动加工、喷水加工、低应力磨削、超声波加工等）和特种加工（如电子束加工、电火花磨削、激光加工、等离子束加工等）已经进入实用阶段，在各自的特殊加工领域发挥着重要作用。5）模具自动加工系统的研制和发展随着各种新技术的迅速发展，国外已出现了模具自动加工系统。这也应是中国的长远发展目标。模具自动加工系统应有如下特征：多台机床合理组合；配有随行定位夹具或定位盘；有完整的机具、刀具数控库；有完整的数控系统同步系统；有质量监测控制系统。6）模具材料及表面处理技术发展迅速在模具材料方面，一大批专用于不同成形工艺的模具材料相继问世并投入使用。在模具表面处理方面，其主要趋势是：由渗入单一元素向多元素共渗、复合渗（如 TD 法）发展；由一般扩散向 CVD、PVD、PCVD、离子渗入、离子注入等方向发展；同时热处理手段由大气热处理向真空热处理发展。另外，目前激光强化、辉光离子氮化技术及电镀（刷镀）防腐强化等技术也日益受到重视。7）模具工业新工艺、新理念和新模式逐步得到了认同由于车辆和电机等产品向轻量化发展，许多轻型材料和轻型结构用于汽车业，如以铝代钢，非全密度成形，高分子材料、复合材料、工程陶瓷、超硬材料。新型材料的采用使得生产成形和加工工艺发生了根本变革，相应地出现了液态（半固态）挤压模具及粉末水杯过滤网的注塑成型工艺与模具设计4锻模、冲压模具功能复合化、超塑性成形、塑性精密成形技术、塑料模气体辅助注射技术及热流道技术、高压注射成型技术等。另一方面，随着先进制造技术的不断发展和模具行业整体水平的提高，在模具行业出现了一些新的设计、生产、管理理念与模式。主要有：适应模具单件生产特点的柔性制造技术；创造最佳管理和效益的精益生产；提高快速应变能力的并行工程、虚拟制造及全球敏捷制造、网络制造等新的生产模式；模具标准件的日渐广泛应用（模具标准化及模具标准件的应用将极大地影响模具制造周期，且还能提高模具的质量和降低模具制造成本）；广泛采用标准件、通用件的分工协作生产模式；适应可持续发展和环保要求的绿色设计与制造等。近些年来，我国的模具工业虽然有了较大的发展，但是与工业发达的国家相比，在许多方面仍然有较大的差距。例如，精加工设备较少，先进技术的普及率不高，大型、精密、复杂和长寿命模具的制造技术还不完善，这些都需要在今后的发展中逐步予以充实。从塑料模具的设计质量和制造成本出发，我国塑料模具的发展主要可以从以下几方面考虑：1）在塑料模具设计和制造中应用 CAD/CAM/CAE 技术；在塑料模具的设计和制造中，为了提高模具的设计制造质量和降低塑料产品的生产成本，在需要大型、精密、复杂、长寿命模具设计中，特别是在多型腔模具的平衡设计中，应用 CAD/CAM/CAE 技术具有不可替代的优势。当前，CAD/CAM/CAE 技术已发展成为一项比较成熟的技术，粒粒制品及模具的 3D 设计与成型过程中的 3D 分析将在我国塑料模具工业中发挥越来越重要的作用。在今后的塑料模具研究方向中，CAD/CAM/CAE 软件的智能化程度将得到进一步提高。2）应用热流道技术，发展气体辅助成型；由于热流道模具成型后的制品没有残留的凝料，所以，这种成型方法可以节省大量的塑料制品原材料，而且种于实现自动化，提高产品的生产率。在塑料的成型中，特别是在大中型塑料制品的成型中，使用这咱结构所产生的效益是相当可观的。当前，塑料材料的价格一直在逐年攀升，在这种情况下，热流道技术的推广和应用有着更加重要的意义。此外热流道内的塑料熔体在成型中更容易流动，对于大型、薄壁、难以加工的塑料产品的成型比较容易，脱模后产品的残余应力较低，产品变形小，所以制品的成型质量较好。由于热流道模具的这些特点，一些工业发达国家一直十分重视热流道技术的应用和发展，在欧洲国家应用率已达 35%，在美国应用率为 24%。在我国，目前对热流道技术的应用率仅有7%。在今后的塑料模具研制中，需要重视热流道技术的发展和应用，逐步缩小与发达国家的差距。气体辅助注射成型可在保证产品质量的前提下，大幅度降低成本。在这种成型方法中，模具设计和控制的难度较大，在这方面的研究中，需要着力于气体辅助成型流动分析软件的研究。水杯过滤网的注塑成型工艺与模具设计53）发展快速成型制造技术，缩短模具的设计制造周期，降低生产成本；4）应用优质材料和先进的表面处理技术，提高模具寿命和质量，降低塑料产品的生产成本；5）提高塑料模具标准化水平和标准件的使用率；在工业生产中采用标准化，可以较好地保证产品质量，缩短生产周期，降低生产成本。目前，工业发达国家模具标准化的商品化程度已达到 70%-80%，但是在我国还不足 30%，我国在模具生产的标准化程度方面与一些工业发达国家相比，仍有较大的。今后在模具的设计和制造中，一方面应加强标准化规范的制订，并严格标准化的管理；另一方面，应加大塑料模具标准零部件商品化的规模。塑料模具是一项新兴的产业，随着塑料产品品种和市场需求的为断增长，随着塑料模具设计和制造技术的不断提高，我国塑料模具产业将会有更好的发展前景。水杯过滤网的注塑成型工艺与模具设计62 零件分析说明如图 2-1 所示塑料制件，材料为 PP 料，收缩率 0.4%0.8%。制件尺寸精度按图纸要求，未注按 IT8 级，生产批量 10 万件。图 2-1 塑料制品图2.1 工艺方案的确定1)该塑件尺寸较小，一般精度等级，由于产品需要量不大，为了节约模具成本以及和模具结构的分析最终决定采用一模一腔。2）为满足制品高光亮的要求与提高成型效率采用点浇口。3）为了方便加工和热处理，型腔与型芯部分采用拼镶结构。2.2 确定型腔数目根据塑件的生产批量及尺寸精度要求采用一模一腔。用电子秤测出本产品的质量为 8.0g，查阅手册知，PP 料的平均密度为 0.893g/cm3由 V=M/塑件质量 M8.0g 水杯过滤网的注塑成型工艺与模具设计7塑件体积 V9.0cm3 水杯过滤网的注塑成型工艺与模具设计83 模具结构设计3.1 型腔、型芯工作部位尺寸的确定查模具设计指导（史铁良主编机械工业出版社） 197 页表 6-4 塑料的收缩率0.4 %0.8 %。平均收缩率 S = (0.4% + 0.8%) / 2 = 0.6 %模具制造公差取 z =/33.1.1型腔工作部位尺寸的计算由于在一般情况下，模具制造公差、磨损和成型收缩波动是影响塑料制品公差的主要因素，因而计算工作零件时就根据以上三项因素进行计算。成型零件工作尺寸计算的方法有两种：一种是按平均收缩率、平均制造公差和平均磨损量进行计算；另一种按极限收缩率、极限制造公差和极限磨损量进行计算。前一种方法简便，但可能有误差，在精密塑料制品的模具设计中受到一定限制；后一种计算方法能保证所成型的塑料制品在规定的公差范围内，但计算比较复杂。以下是按平均值的计算方法。在计算成型零件型腔和型芯的尺寸时，塑料制品和成型零件尺寸均按单向极限制，如果制品上的公差是双向分布的，则应按这个要求加以换算。而孔心距尺寸则应按公差对称分布的原则进行计算。1.型腔的径向尺寸由文献塑料模塑成型技术（翁其金主编机械工业出版社）106 页型腔的径向尺寸计算公式： DaM = (Da+DaScp% ) 34+ z0=（67+670.006 0.750.28 ） mm +0.9= 67.40 mm+0.9式中：Da 塑料制品径向基本尺寸（mm）；塑料制品公差（ mm）；z 型腔的径向尺寸制造公差，取（1/31/4 ）。2.型腔的深度尺寸由文献塑料模塑成型技术（翁其金主编机械工业出版社）107 页型腔的深度尺寸计算公式：HaM = (Ha+ HaScp% )23+ z 0=（34+340.006 0.20） .07= 34.20 mm+0.7式中：Ha 塑料制品深度基本尺寸（mm）；水杯过滤网的注塑成型工艺与模具设计9 塑料制品公差（mm）；z型腔的深度尺寸制造公差，取（1/31/4）。3.1.2 型芯工作部位尺寸的计算1.型芯的径向尺寸由文献塑料模塑成型技术（翁其金主编机械工业出版社）106 页型芯的径向尺寸计算公式：daM = (da+daScp%+ ) 340- z=（63.6+63.60.006+0.750.20） mm0-.5= 63.98 mm0-.5dM = (d+dScp%+ ) 340- z=(63.6+63.60.006+0.750.20) mm0-.5=63.98 mm0-.5式中：daM 、d M 塑料制品径向基本尺寸（mm）；塑料制品公差（mm）；z型芯的径向尺寸制造公差，取（1/31/4）。2.型芯的高度尺寸由文献塑料模塑成型技术（翁其金主编机械工业出版社）107 页型芯的高度尺寸计算公式：HaM = (ha+ haScp%+ ) 230- z= (31+310.006+ 0.15) mm.5=31.29 mm0-.5HbM = (hb+ hbScp%+ ) 230- z= (1.5+1.50.006+ 0) mm.5=1.51 mm0-.5式中：HaM、Hb M塑料制品高度基本尺寸（mm）；塑料制品公差（mm）；z型芯的高度尺寸制造公差，取（1/31/4）。3.2 浇注系统的设计3.2.1 确定分型面位置分型面的选择很重要，它对制品的质量、操作难易、模具结构及制造影响很大。在选择分型面时应遵循以下基本原则：1）便于塑料制品的脱模；2）有利于侧面分型和抽芯；水杯过滤网的注塑成型工艺与模具设计103）保证塑料制品的质量；4）防止溢料；5）有利于排气；6）便于成型零件的加工；7）考虑减小由于脱模斜度造成塑料制件的大小端尺寸差异。该塑件的结构如图 2-1 所示，根据其结构特点、表面质量要求和分型面的选择原则，宜采用平面分型面。3.2.2 确定浇口形式及位置浇口的基本功作用是使从分流道貌岸然来的熔体产生加速，以快充满型腔。由于一般浇口尺寸比型腔部分小得多，所以总是首先凝固。只要保压时间足够，凝固封闭后的浇口就能防止熔料倒流，而且也便于浇口凝料与分离。浇口在大多数情况下是整个浇注系统中截面最小的部分（除直接浇口外）。当熔体通过狭小浇口时，其剪切速率增高，同时由于磨擦作用，熔体温度升高，熔体粘度降低，流动性提高，有利于充填型腔，获得外形清晰的塑料制品。浇口形式、大小、数量及位置的确定在很大程度上决定了制品质量好坏，也影响成型周期的长短。一般来说，小浇口优点较多，应用较广泛。为了提高成型效率，采用点浇口。其优点是去除浇口后，制品上留下的痕迹不明显，开模后可自动拉断，成型时可减少熔接痕。由于熔体通过点浇口时，有很高的剪切速度，同时产生磨擦作用，提高了熔体温度。此外，还应考虑由于流道板的温度变化而引起的热膨胀，因此要留出必要的膨胀间隙。因此，对于粘度随剪切速率变化很敏感的塑料和粘度较低的塑料来说，采用点浇口是很理想的，能获得外形清晰，表面光泽的制品。点浇口的进料口直径常取 0.51.2mm，本模具取 0.5mm 视塑料性质和制品质量而定。浇口长度常取 0.81.2mm,本模具取 1mm。其主流道尺寸和侧浇口的主流道尺寸一样。浇口位置主要是根据制品的几何形状和技术要求，并分析熔体在流道和型腔中的流动状态、填充、补缩及排气等因素后确定。一般应遵循如下原则：1）避免制品上产生缺陷；2）有利于熔体流动和补缩；3）应设在熔体流动时能量最小的部位；4）有利于型腔内气体的排出；5）避免塑料制品产生熔接痕；6）防止将型芯或嵌件挤压变形；7）考虑高分子取向对塑料制品的影响。水杯过滤网的注塑成型工艺与模具设计11根据其结构特点、表面质量要求和浇口位置选择原则选择原则。3.3 抽芯距的计算3.3.1抽芯距的计算抽芯距是指侧型芯从面型位置抽到不妨碍妨碍制品取出置时，侧型芯在抽拔方向所移动的距离,抽芯距一般应大于制品的侧孔深度或凸台高度的的 23mm，如图 3-1 所示h2 3图 3-1 带有侧也制品的抽芯距S 抽= h + (23) mm=39.09 + (23) mm41.09mm 但由于本产品在分模过程中不需要完全达到理论抽芯距，只需要抽出 20mm 以上就足够，所以抽芯距 S 抽=25mm式中： S 抽抽芯距（mm）；h 侧孔分开至不影响塑件脱模的距离（mm），本产品中取制品的壁厚 t。3.3.2 斜导柱斜角的确定斜导柱斜角 a 是斜导柱抽芯机构的一个重要参数，生产中斜角一般，生产中斜角一般1520，最大不超过 25, 现在取其斜角 a 为 20由文献塑料模塑成型技术（翁其金主编机械工业出版社）187 页式（5-31）、和式（5-32）计算公式：斜导柱工作部分长度L4 = S 抽 / Sin a = 25/Sin20= 73.53mm 取 L4 = 73.53 mm完成抽芯距时所需的开模行程H4 = S 抽 /tan a = 25tan20= 9.10mm 取 H4 = 9.10mm3.3.3 斜导柱宽度和高度的确定由文献塑料模塑成型技术（翁其金主编机械工业出版社）185 页式（5-25）、和水杯过滤网的注塑成型工艺与模具设计12式（5-24）计算公式：因制品收缩产生对侧型芯的正压力Fy = PA=19.629.6= 5.8x102N因塑料制品冷却收缩产生的对侧型芯的包紧力造成的抽芯阻力F = afycosin1)t(= 1it580=570.05N式中：p塑料制品收缩对型芯单位面积的正压力,制品在模内冷却时 p = 19.6MPa,制品在模外冷却时 p = 3.92Mpa;当制品壁厚度较大 ,收缩率大,注射压力高,冷却时间长,且塑料质硬,取大值;反之,取小值；a脱模斜度 1 至 2 度；A塑料制品包紧侧型芯的侧面积。由文献塑料模塑成型技术（翁其金主编机械工业出版社）185 页式（5-27）计算公式：由于大气压造成的抽芯阻力Fq = 0.1A1=0.180.09=8.009 N式中：A1垂直抽芯方向型芯的投影面积。由文献塑料模塑成型技术（翁其金主编机械工业出版社）187 页式（5-30）、185 页式（5-26）式（5-28）计算公式：抽出侧型芯所需要的开模力 afFqksinco)(120i.)9853.70(=222N侧型芯导滑机构的摩擦力 kfF1 水杯过滤网的注塑成型工艺与模具设计13=0.1222=22.2 N式中：f1导滑机构的摩擦系数，正常情况下取 0.1，有溢料或有杂质进入导滑槽时取 1.0。要将侧型芯从塑料塑料制品抽出，所需要的抽芯力 FzFz = F + Ff + Fq=570.53+22.2+8.009=600.3 N3.4 选用模架3.4.1型腔模板周界尺寸的选择根据下表是选择模具型侧壁厚度的计算公式，由于本模具采用注射模具，且模内型腔平均压力为 34.4 Mpa（由文献塑料模塑成型技术（翁其金主编机械工业出版社）156 页表 5 2 模内的平均压力查得），所以得 S = 0.20 l +17 表 3-1 平均压力表模具类型型腔压力 /MPa 型腔侧壁厚度 S/mm压缩模具小于 29 014l+12压缩模具小于 49 0.16 l +15注射模具小于 49 0.20 l +17模具类型型腔压力 /MPa 型腔侧壁厚度 S/mm注：型腔为注射时且 l 100mm 时，表中数值需乘以（0.850.9）。型腔侧壁厚度S = 0.20 l +17= 0.2078.2+17=32.64 mm式中：l 型腔内壁的直径（mm）。3.4.2 初选注射机1.注射量该塑料制件重 ms = 8.0g总体积V=V 塑件 +V 流到= 9+1.9=10.9cm3PP 料的平均密度为 0.893g/cm3满足注射量V 机V 塑件/0.80 水杯过滤网的注塑成型工艺与模具设计14式中：V 机额定注射量（cm3）；V 塑件塑件与浇注系统凝料体积和（cm3）。36.18.09.cmV塑件2.注射压力成型注 P查模具设计指导（史铁良主编机械工业出版社） 198 页表 6 5 常用塑料的注射工艺参数得：PP 塑料成型时的注射压力 P 成型=7090Mpa3.锁模力 pF锁模力式中：P塑料成型时型腔压力,PP 塑料的型腔压力 p = 30MPa；F 浇注系统和塑件在分型面上的投影面积和（mm2）。F=67X67 mm2 = 4489mm2304489NpF=134.7kN根据以上分析、计算、查模具设计指导（史铁良主编机械工业出版社） 212 页表 624 常用国产注射机的规格和性能，初选注射机型号为：XS-ZY-125。注射机 XS-ZY-125 有关技术参数如下：最大开模行程 S 300 mm模具最大厚度 300 mm模具最小厚度 200 mm喷嘴圆弧半径 12 mm喷嘴孔直径 4 mm动、定模板尺寸 428mm450 mm拉杆空间 260mm290 mm3.4.3 支撑板的计算查型腔模具设计与制造，北京：化学工业出版社 P169 表 3-16 以及考虑型芯对所受压力的综合压力得：支撑板厚度 h=25mm3.4.4 模板 A、B、C 的计算定模板的型腔深度为 30mm，型腔后被要开冷却水道，所以取型腔总高度取 60mm，动模水杯过滤网的注塑成型工艺与模具设计15板需要做滑块滑到以及起到推件板作用以及开冷却水道，所以总厚度取 50mm，垫块的高度由产品的总高度以及开模时推板推出产品所需距离，垫块高度取 70mm。根据以上分析，计算以及型腔尺寸及位置尺寸可确定模架的结构形式和规格。选用：模具厚度： H =265 mm模具外形尺寸： 270 mm 240 mm 265 mm3.5 校核注射机3.5.1 注射量、锁模力、注射压力、模具厚度的校核由于在初选注射机和选用模架时是根据以上四个技术参数及计算壁厚等因素选用的，所以注射量、锁模力、注射压力、模具厚度不必进行校核，已符合所选注射机要求。3.5.2 开模行程的校核注射机最大开模行程 SS （510）浇件 h2式中：h 件塑料制品高度（mm）；h 浇浇注系统高度（mm）。因为主流道和分流道位于件的上方,所以（510）=2 34+80+（510） mm浇件 h2=(153158) mm 故满足要求。3.6 推出机构的设计由于产品的外形要求较美观所以推出机构采用推板机构推出。3.7 排气系统的设计由于制品的尺寸较小,利用分型面和推杆的配合间隙排气即可。3.8 按要要求绘制装配图24CrWMn145T8A414524524挡块型芯 1浇口套定模座板斜导柱滑块型芯 2型芯固定板复位杆推杆固定板推板垫块内六角螺钉 M1035模脚2019817615413210987654321454451CrWMn451CrNiMo4支撑板动模板 1定模板 1内六角螺钉 M1034挡板型腔螺钉 105垫圈 421 冷却水嘴 22 内六角螺钉 10324拉杆324 导柱526 4542内六角螺钉 10内六角螺钉限位销298740405CrNiMoCrW
