摘要
食品包装机械，是指能够完成全部或部分的产品和食品包装过程的机械，包装的过程有填充物料、裹包、封口等主要工序，以及与之相关联的前后工序，如清洗、堆码等。此外，包装还包含计量或在包装件上盖印等工序。使用机械包装的产品可提高生产效率，减轻劳动的强度，适应大规模生产需要，且满足清洁卫生要求。目前国内生产的设备大多是对国外进口设备的简单仿制，同时我国的包装机械产品也普遍存在质量的不好、性能单一、成本较高、技术含量较低的状况。因此对食品自动包装机械关键部件的深入研究，对原理、功能、结构、运动等分析，提供结构简单可靠、自动化程度高、操作方便、用途范围广的包装机很有必要的。
本文在分析方便面自动包装机的包装工艺和使用要求的基础上，通过对关键部件的理论分析，提出一种实用、简单的横封机构，实现了根据薄膜厚度不同自动调节加热时间和温度的功能，并且对方便面包装机封切机构的机构，工作原理及各组成部分功能做了较为详细的研究和设计，对关键部分提出完整的设计方法和造型设计，旨在满足市场需求，推动企业创新步伐。
本文借助了UG、CAD等软件分析运动规律和结构设计，这种利用计算机辅助设计和分析的方法，可以应用与其它类型包装设备的设计和分析中。
关键词：包装机械；封切机构；包装工艺；机构设计
Abstract
Food packaging machinery is able to complete all or part of the products and food packing process machinery, packaging process, including filling, wrapping, sealing and other major process, and the associated processes before and after, such as cleaning, stacking, and demolition. In addition, the packaging also includes a measurement or on the package stamped and other process. The use of mechanical packaging products to increase productivity, reduce labor intensity, to meet the needs of the large-scale production, and meet the requirements of hygiene, at present , domestic equipment is mostly a simple imitation of the imported product. Also, prevalence of inconsistent quality, and performance of a single, high cost, low technical content and packaging machinery products in China situation. Therefore, in-depth study of the key components of food-automatic packaging machine, the principle, structure, movement , functional analysis. Provide a simple and reliable structure, convenient operation, high degree of automation is necessary to use a wide range of packaging machines.
This article based on analysis of instant noodles, automatic packing machine packaging technology and use requirements. By means of the theoretical analysis of the key components, propose a practical, simple cross-seal mechanism, realized the function automatically adjusts the heating time and temperature according to the film thickness, and instant noodles packaging machine sealing and cutting to the structure, working principle and part of the functional to do a more detailed study and design. The key components of a complete design methodology and design, designed to meet the market demand, to promote the pace of business innovation.
In this paper, using the AUTOCAD, UG, such as movement of software analysis and structural design, such as the use of computer-aid design and analysis methods can be applied to other types of packaging equipment design and analysis.
Key words: Packaging Machinery； Sealing and Cutting institutions； Packing technology； Mechanism Design
目录
摘要 III
Abstract IV
1 绪论 1
1.1 课题的来源 1
1.2 本课题设计的目的意义 1
1.2.1 设计的目的及研究的内容 1
1.2.2 设计的意义 1
1.3 本设计的发展方向与存在的问题 2
1.3.1 设计的方向 2
1.3.2 设计存在的问题 2
1.3.3 研究的内容和方法 2
2 总体方案设计 5
2.1 主要组成结构 5
2.2 主要技术参数 5
2.3 横封装置的工作原理 7
2.4 横封的工艺要求 7
2.5 适用范围 8
3 传动机构设计 9
3.1 偏心链轮 9
3.1.1 偏心链轮运动规律的分析 9
3.1.2 计算设计 10
3.2 齿轮的设计 12
4 横封装置设计 17
4.1 弹簧的选择 17
4.2 热封头的设计 18
4.3 轴承的设计 19
4.3.1 轴承的选择 19
4.3.2 轴承的润滑及密封 19

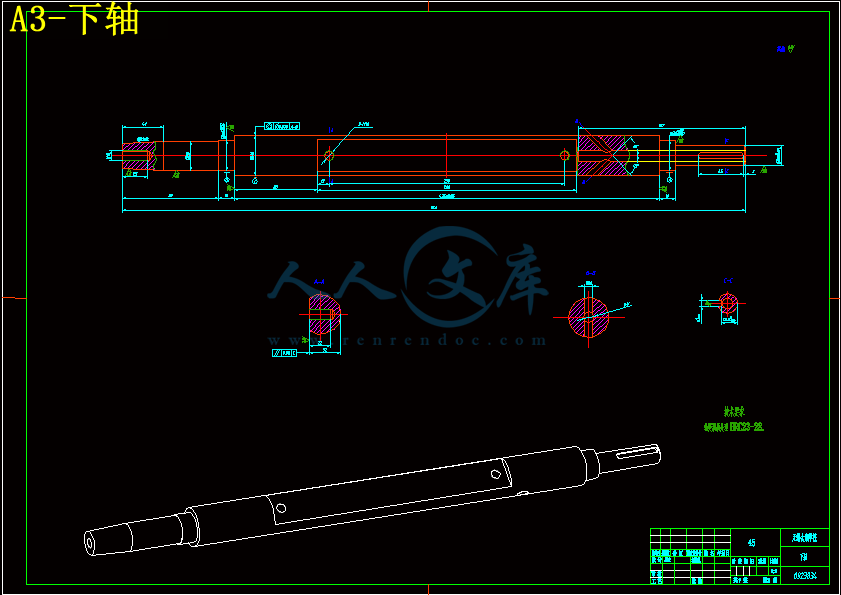

4.3 轴的设计与计算 20
5 使用和维护保养 25
5.1 安全操作规程 25
5.2 封口质量的调整 25
5.3 常见故障及排除方法 25
5.4 维护清洁与保养 25
6 三维软件的应用 27
6.1 三维软件的介绍 27
6.2 CAD模块 27
6.3 UG在横封装置设计中的使用 27
7 结论与展望 31
7.1 结论 31
7.2 不足之处及未来展望 31
致 谢 32
参考文献 33
1 绪论
1.1 课题的来源
随着市场经济的发展，人民生活水平的不断提高，包装机械工业在国民经济中所占作用和比重也越来越大。一方面显示出工业化生产发展的高速，另一方面又显示出人们在追求商品质量的同时，对商品的包装要求也越来越高。这一切为推动包装机械行业带来了巨大的动力。 综观世界范围来看，包装机械工业是一个市场潜力巨大的新兴产业，尤其是在最近几年发展极其迅猛，已经在各国国民经济中占用重要的地位。它可以提高劳动生产效率，改善生产的环境，降低生产的成本，提高商品的档次，增加商品的附加值，从而增强商品的市场竞争力、社会效益和经济效益。目前，美国、日本、德国、意大利是世界包装机械的四大强国，这些国家生产的包装机械产品品种多、数量大，在国际市场上有着较高的占有率。 目前包装机械发展的总趋势是发展重点趋向于能耗低、结构紧凑、重量轻、占地空间小、效率高的产品包装机。这在国外体现为现代化先进包装机械的高新技术，他们将机械技术与微电子技术和信息技术结合，开发数字化、智能化、柔性化的新型包装机械产品。在国内，包装机械行业的发展趋势是在引进、消化、吸收的基础上，已经有一定创新，产品的科技含量在不断的提高，这些包装机械产品正在向机电结合、主辅机结合、成套连线的方向发展。但是，包装机械产品在开发的过程中也存在一定的问题，主要是如何面对国外企业及外资企业的竞争，如何根据中国的国情，提高产品的“三化”水平，做到生产的高速化，包装产品规格的多样化，提高产品的可靠性及如何使食品和药品的包装机达到无菌化。而这些需要我们抓紧包装机械的研究，不断的开发新的技术，这样才能加快国内包装机械技术的提升。
1.2 本课题设计的目的意义
1.2.1 设计的目的及研究的内容
商品包装是一个朝阳行业，是在市场竞争日趋激烈、商品经济日益繁荣的新形式下，逐步成长起来的。在商品的流通过程中，袋装商品的包装要求主要有两个方面，一是要求包装美观，以便吸引顾客，并保证商品在流通中包装袋不会出现任何形式的破损。其二是要求包装袋内的商品要计量准确，误差要小（包装机械行业的标准要求计量误差要小于5‰），以便维护商品生产厂商的信誉和形象。因此商品包装的精确计量，是包装行业内时刻关注的一项重要课题。
1.2.2 设计的意义
目前市场上的包装机种类繁多，性能各异，面对品种繁多的商品自动化包装的要求，这些设计方案都需要改进。 我国的包装机械工业自上世纪90年代以来的发展成绩显著，在引进、消化、吸收的基础上已经自行研制和开发产品，且有部分的出口。但是，我国的包装机械工业的整体水平还比较差，有的产品只能达到发达国家90年代末期的水平，但数量极少。从总体上来看，我国包装工业水平处于世界的落后地位，而作为包装机械中重要产品的枕式包装机在日常生活的需求上也越来越突出，无论是从药品包装还是从食品包装上，它都充当着十分重要的角色。因此，如何能生产出现代化的食品包装的质量乃至提高人民物质生活需求水平上具有重要的意义，尤其是作为世界上人口最多的发展中国家来说，提高食品包装机的性能对解决众多消费者对商品庞大的需求，提升国民经济生产总值，提高人民的生活水平上来说意义极其重大。同时，对提高我国在枕式包装机横封包装机械甚至包装机械行业方面具有十分积极的作用。
