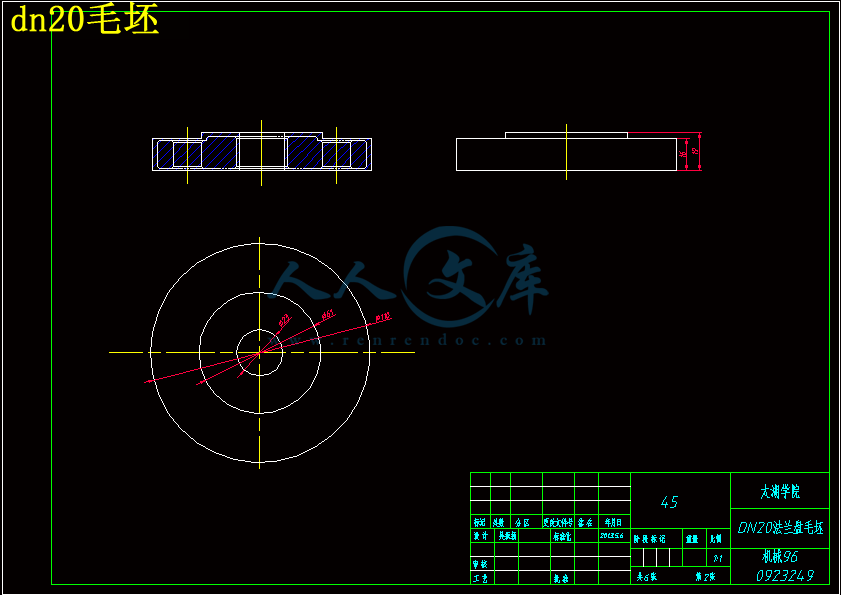

产品型号 零件图号 1无锡太湖学院 机械加工工序卡片产品名称 导热油系统 零件名称 DN20 法兰 共 2 页 第 1 页车 间 工序号 工序名称 材料牌号金工 20 车削 45毛坯种类 毛坯外形尺寸 每毛坯可制件数 每台件数铸模 110x19 1 1设备名称 设备型号 设备编号 同时加工件数车床 CA6140 1夹具编号 夹具名称 切削液专用夹具工序工时工位器具编号 工位器具名称准终 单件工步号 工步内容 工步设 备 主轴转速 (r/min) 切削速度 (m/min)进给量（mm/r）背吃刀量（mm）进给次数机动 辅助粗车凸台端面 710r/min 134m/min 0.51 1 1描 图 1 粗车 56 外圆 560r/min 106m/min 0.51 1.5 1精车凸台端面描 校 半精车 56 外圆 900r/min 158m/min 0.3 1 1镗 26 的内孔 1400r/min 101m/min 0.4 1.5 1底图号 工件掉头，粗车 105 非凸台端面 1 1粗车 105 外圆 320r/min 110m/min 0.71 1.5 1装订号2半精车 105 外圆CA6140450r/min 148m/min 0.3 1 1 设计日期 审核日期 标准化 日期 会签日期标记 处数 更改文件号 签字 日期 标记 处数 更改文件号 签字 日期 吴振扬 薛庆红产品型号 零件图号 1无锡太湖学院 机械加工工序卡片产品名称 导热油系统 零件名称 DN20 法兰 共 2 页 第 2 页车 间 工序号 工序名称 材料牌号金工 30 钻削 45毛坯种类 毛坯外形尺寸 每毛坯可制件数 每台件数铸件 110x19 1 1设备名称 设备型号 设备编号 同时加工件数钻床 Z515夹具编号 夹具名称 切削液专用夹具工序工时工位器具编号 工位器具名称准终 单件工步号 工步内容 工步设备 主轴转速(r/min) 切削速度(mm/min)进给量（mm/r）背吃刀量（ mm）进给次数机动 辅助描 图 1 钻 4-14 的孔 Z515 320r/min 14.1m/min 0.31m/s 7 1描 校底图号装订号 设计 审核 标准化 会签日期 日期
