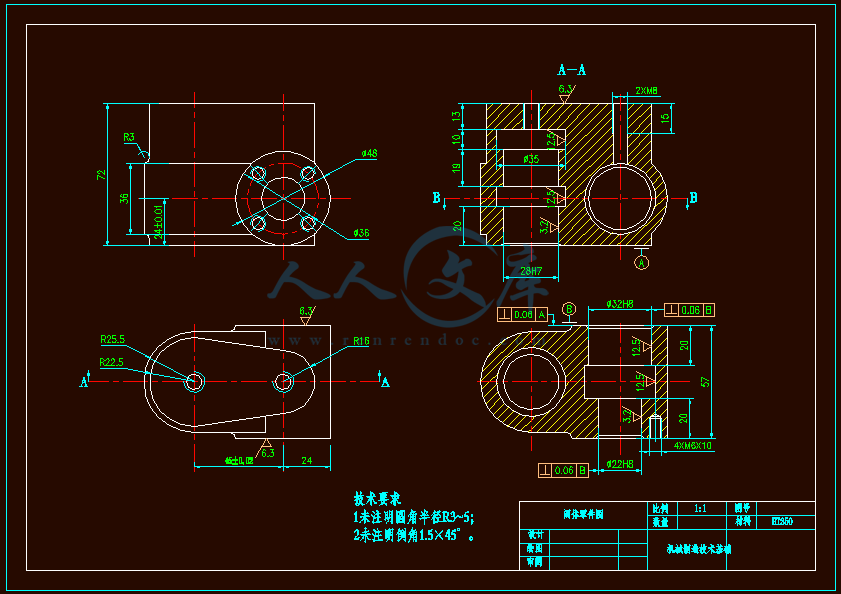

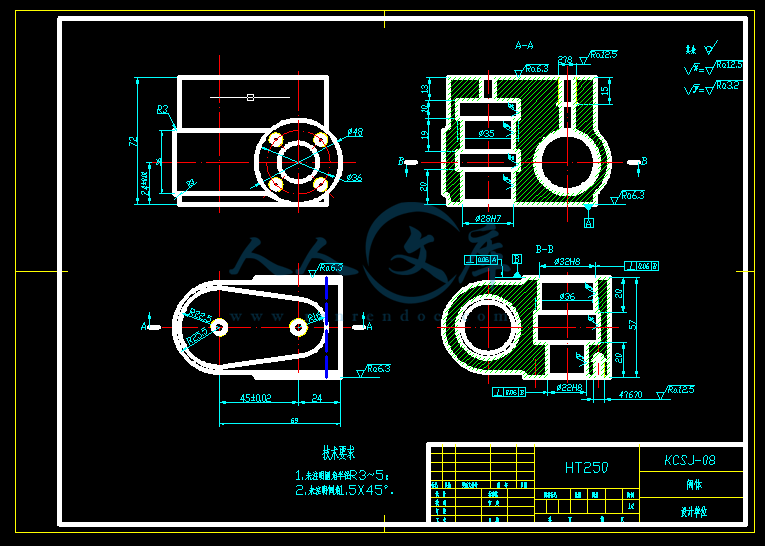

第 4 章 钻 2-M8 夹具设计4.1 夹具的夹紧装置和定位装置夹具中的装夹是由定位和夹紧两个过程紧密联系在一起的。定位问题已在前面研究过，其目的在于解决工件的定位方法和保证必要的定位精度。仅仅定好位在大多数场合下，还无法进行加工。只有进而在夹具上设置相应的夹紧装置对工件进行夹紧，才能完成工件在夹具中装夹的全部任务。夹紧装置的基本任务是保持工件在定位中所获得的即定位置，以便在切削力、重力、惯性力等外力作用下，不发生移动和震动，确保加工质量和生产安全。有时工件的定位是在夹紧过程中实现的，正确的夹紧还能纠正工件定位的不正确。一般夹紧装置由动源即产生原始作用力的部分。夹紧机构即接受和传递原始作用力，使之变为夹紧力，并执行夹紧任务的部分。他包括中间递力机构和夹紧元件。考虑到机床的性能、生产批量以及加工时的具体切削量决定采用手动夹紧。螺旋夹紧机构是斜契夹紧的另一种形式，利用螺旋杆直接夹紧元件，或者与其他元件或机构组成复合夹紧机构来夹紧工件。是应用最广泛的一种夹紧机构。螺旋夹紧机构中所用的螺旋，实际上相当于把契绕在圆柱体上，因此他的作用原理与斜契是一样的。也利用其斜面移动时所产生的压力来夹紧工件的。不过这里上是通过转动螺旋，使绕在圆柱体是的斜契高度发生变化来夹紧的。典型的螺旋夹紧机构的特点：（1）结构简单；（2）扩力比大；（3）自琐性能好；（4）行程不受限制；（5）夹紧动作慢。夹紧装置可以分为力源装置、中间传动装置和夹紧装置，在此套夹具中，中间传动装置和夹紧元件合二为一。力源为机动夹紧，通过螺栓夹紧移动压板。达到夹紧和定心作用。工件通过定位销的定位限制了绕Z轴旋转，通过螺栓夹紧移动压板，实现对工件的夹紧。并且移动压板的定心装置是与工件外圆弧面相吻合的移动压板，通过精确的圆弧定位，实现定心。此套移动压板制作简单，便于手动调整。通过松紧螺栓实现压板的前后移动，以达到压紧的目的。压紧的同时，实现工件的定心，使其定位基准的对称中心在规定位置上。4.2 夹具的导向在钻床上加工孔时，大都采用导向元件或导向装置，用以引导刀具进入正确的加工位置，并在加工过程中防止或减少由于切削力等因素引起的偏移，提高刀具的刚性，从而保证零件上孔的精度，在钻床上加工的过程中，导向装置保证同轴各孔的同轴度、各孔孔距精度、各轴线间的平行度等，因此，导向装置如同定位元件一样，对于保证工件的加工精度有这十分重要的作用。导向元件包括刀杆的导向部分和导向套。在这套钻床夹具上用的导向套是钻套。钻套按其结构可分为固定钻套，可换钻套，快换钻套及特殊钻套。因此套钻夹具加工量不大，磨损较小，孔距离精度要求较高，则选用固定钻套。如图4.2。直接压入钻模板或夹具体的孔中。图4.2 钻套钻模板与固定钻套外圆一般采用H7/h6的配合。且必须有很高的耐磨性，材料选择20Mn2。淬火HRC60。我选择的钻套:12.5F7*22K6*35 GB2264-1980。相同的，为了防止定位销与模板之间的磨损，在模板定位孔之间套上两个固定衬套。选取的标准件代号为12*18 GB2263-1980。材料仍选取T10A， 淬火HRC60。公差采用H7/p6的配合。4.3 定位方案分析与比较（列举了 3 种方案）方案：首先必须明确其加工时应如图所示，这样水平放置，便于钻床加工。那么要使其完全定位，可以采用:一面加固定 V 型块和滑动 V 型块定位，这样既简单又方便。如上图所示，一底面限制的自由度有 3 个，一个固定 V 型块限制两个自由度，一个滑动 V 型块限制限制一个自由度，为使定位可靠，加工稳定，我所设计的定位方案，总共限制了工件的全部 6 个自由度，属于完全定位。方案 2：选底平面一面、V 型块定位，夹紧方式选用螺旋夹紧机构夹紧。方案 3：一面加固定 V 型块和固定 V 型块定位，这样既简单。如上图所示，一底面限制的自由度有 3 个，一个固定 V 型块限制两个自由度，一个固定 V 型块限制限制一个自由度，为使定位可靠，加工稳定，我所设计的定位方案，总共限制了工件的全部 6 个自由度，属于完全定位。可是这种方案无法调节。如果毛坯超差还得通过螺丝调节。在该定位方案中，一个支撑面顶住，限制了 z 轴的移动，z 轴的旋转，y 轴的旋转三个移动自由度。一个固定 V 型块限制了 y 轴的移动，x 轴的移动，一个滑动 V 型块限制了 z 轴的旋转，这样 6 个自由度全部被限制综合上面所述，方案是根据外圆轮廓进行的定位，方案一和方案三不如方案二方便操作，根据上面叙述选择方案二。4.4 钻孔与工件之间的切屑间隙钻套的类型和特点:1、固定钻套：钻套直接压入钻模板或夹具体的孔中，钻模板或夹具体的孔与钻套外圆一般采用 H7/n6 配合，主要用于加工量不大，磨损教小的中小批生产或加工孔径甚小，孔距离精度要求较高的小孔。2、可换钻套：主要用在大批量生产中，由于钻套磨损大，因此在可换钻套和钻模板之间加一个衬套，衬套直接压入钻模板的孔内，钻套以 F7/m6 或 F7/k6 配合装入衬套中。3、快换钻套：当对孔进行钻铰等加工时，由于刀径不断增大，需要不同的导套引导刀具，为便于快速更换采用快换钻套。4、特殊钻套：尺寸或形状与标准钻套不同的钻套统称特殊钻套。钻套下端面与工件表面之间应留一定的空隙C，使开始钻孔时，钻头切屑刃不位于钻套的孔中，以免刮伤钻套内孔，如图4.3。图4.3 切屑间隙 C=(0.31.2)d。在本次夹具钻模设计中考虑了多方面的因素，确定了设计方案后，选择了C=8。因为此钻的材料是铸件，所以C可以取较小的值。4.5 钻模板在导向装置中，导套通常是安装在钻模板上，因此钻模板必须具有足够的刚度和强度，以防变形而影响钻孔精度。钻模板按其与夹具体连接的方式，可分为固定式钻模板、铰链式钻模板、可卸式钻模板、滑柱式钻模板和活动钻模板等。在此套钻模夹具中选用的是可卸式钻模板，在装卸工件时需从夹具体上装上或卸下，钻模板在夹具体上采用定位销一面双孔定位，螺栓紧固，钻模精度较高。 44.6 定位误差的分析制造误差 ZZ（1）中心线对定位件中心线位置精度. 取 .m05.3.2m04.2（2）V 型块同轴度误差（查表 P297）.故，8.3.mDW 142.06.05.8.04.125. 222225422 则 .0314.0知此方案可行。4.7 钻套、衬套、钻模板设计与选用工艺孔的加工只需钻切削就能满足加工要求。故选用可换钻套（其结构如下图所示）以减少更换钻套的辅助时间。为了减少辅助时间采用可换钻套，以来满足达到孔的加工的要求。表d D D1 H t基本 极限偏差 F7基本 极限偏差 D601 3 +0.010+0.004611.8 4 71.82.6 5 86 9 -2.63+0.016+0.00633.36+0.016+0.008 93.34 7 1045 8 118 12 1656+0.022+0.01010+0.019+0.0101368 12 15 10 16 20810+0.028+0.013 15 181012 18+0.023+0.0122212 20 251215 22 260.0081518+0.034+0.01626 3016 28 361822 30+0.028+0.015342226 35 39 20 36HT2002630+0.041+0.02042 463035 +0.050 48+0.033+0.0175225HT200560.0123542 55 594248 62 664850+0.02570+0.039+0.0207430 56 670.040钻模板选用翻转钻模板，用沉头螺钉锥销定位于夹具体上。4.8 确定夹具体结构和总体结构对夹具体的设计的基本要求（1）应该保持精度和稳定性在夹具体表面重要的面，如安装接触位置，安装表面的刀块夹紧安装特定的，足够的精度，之间的位置精度稳定夹具体，夹具体应该采用铸造，时效处理，退火等处理方式。（2）应具有足够的强度和刚度保证在加工过程中不因夹紧力，切削力等外力变形和振动是不允许的，夹具应有足够的厚度，刚度可以适当加固。（3）结构的方法和使用应该不错夹较大的工件的外观，更复杂的结构，之间的相互位置精度与每个表面的要求高，所以应特别注意结构的过程中，应处理的工件，夹具，维修方便。再满足功能性要求（刚度和强度）前提下，应能减小体积减轻重量，结构应该简单。（4）应便于铁屑去除在加工过程中，该铁屑将继续在夹在积累，如果不及时清除，切削热的积累会破坏夹具定位精度，铁屑投掷可能绕组定位元件，也会破坏的定位精度，甚至发生事故。因此，在这个过程中的铁屑不多，可适当增加定位装置和夹紧表面之间的距离增加的铁屑空间：对切削过程中产生更多的，一般应在夹具体上面。（5）安装应牢固、可靠夹具安装在所有通过夹安装表面和相应的表面接触或实现的。当夹安装在重力的中心，夹具应尽可能低，支撑面积应足够大，以安装精度要高，以确保稳定和可靠的安装。夹具底部通常是中空的，识别特定的文件夹结构，然后绘制夹具布局。图中所示的夹具装配。加工过程中，夹具必承受大的夹紧力切削力，产生冲击和振动，夹具的形状，取决于夹具布局和夹具和连接，在因此夹具必须有足够的强度和刚度。在加工过程中的切屑形成的有一部分会落在夹具，积累太多会影响工件的定位与夹紧可靠，所以夹具设计，必须考虑结构应便于铁屑。此外，
