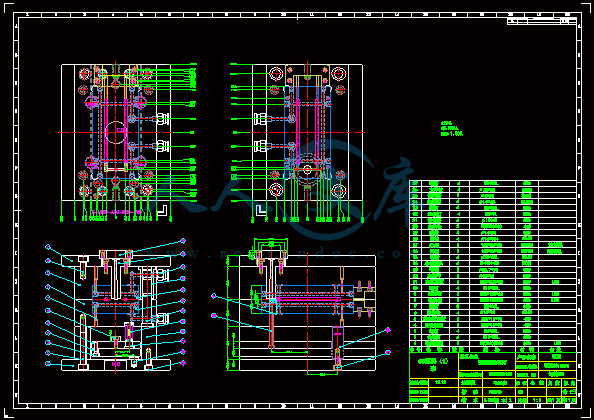

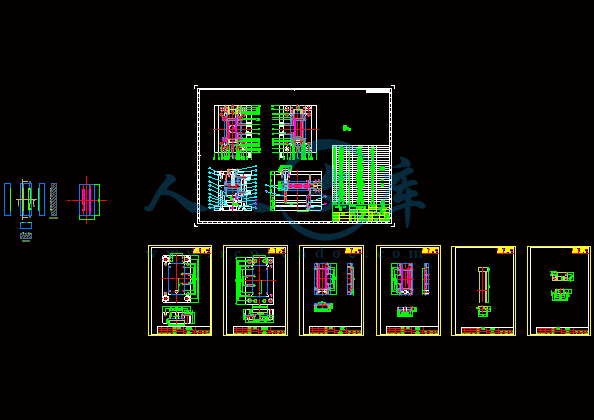

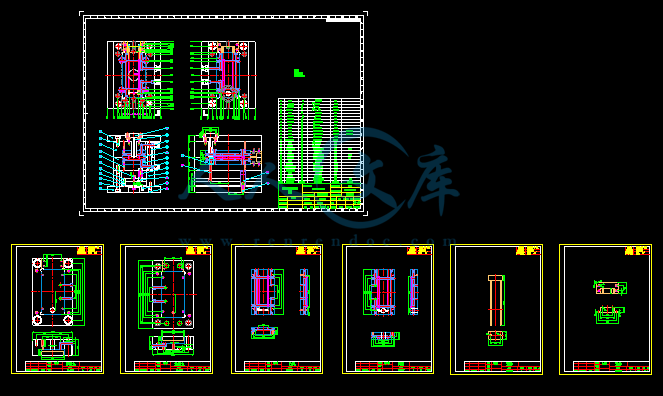

透明圆珠笔筒注射模具设计与制造工艺（全套含CAD图纸）
收藏
资源目录

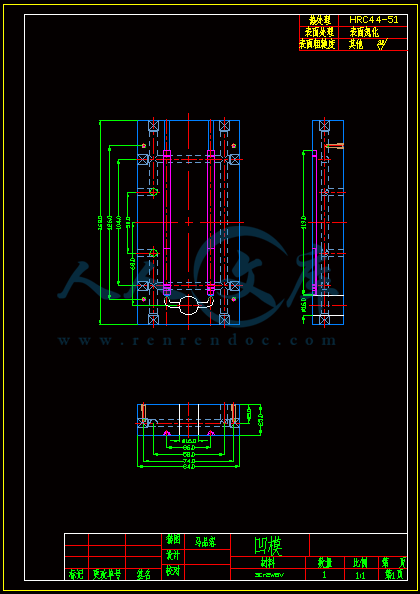

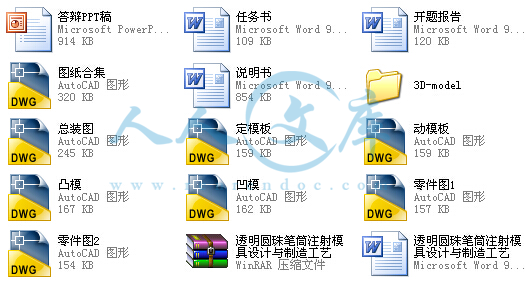

压缩包内文档预览：(预览前20页/共28页)
编号：6181072
类型：共享资源
大小：11.25MB
格式：ZIP
上传时间：2017-12-05
上传人：机****料
认证信息
个人认证
高**（实名认证）
河南
IP属地：河南
50
积分
- 关 键 词：
-
透明
圆珠笔
注射
模具设计
制造
工艺
全套
cad
图纸
- 资源描述：
-
- 内容简介：
-
购买后包含有 CAD 图纸和说明书,咨询 Q 197216396设计（论文）题目透明圆珠笔筒模具设计与制造工艺 学 院： 机电工程学院 学生姓名： 专业班级： 学 号： 指导教师： 20 购买后包含有 CAD 图纸和说明书,咨询 Q 197216396目 录摘 要 .1Abstract .21 概论 .32 塑件的设计 .42.1 塑料的材料选择 .42.1.1透明塑料的工艺特性 .42.1.2 透明塑料的注塑成型工艺 .42.2.1 结构分析 .52.2.2 工艺性分析 .52.2.3 精度等 级 .53 注射成型模具的设 计 .63.1 确定型腔数目 .63.2 型芯、型腔工作部位尺寸的确定于计算 .63.3 确定分型面位置 .73.4 确定浇口形式及位置 .73.5 型腔位置的 排布 .83.6 初步设计主流道及分流道形状和尺寸 .84 标准模架的选用 .94.1 型腔强度和刚度的计算 .94.2 初选注射机 .104.2.1 注射量 .104.2.2 注射压力 .104.2.3 锁模力 .104.2.4 选择注射机型号 .104.2.5 主流道衬套形式 .114.3 模架的选择 .114.3.1 模仁尺寸的确定 .124.3.2 凹凸模版尺寸的确定 .125 合模导向机构的设计 .135.1 定义 .135.2 合模导向机构的总体设计 .136 抽芯系统的设计 .146.1 定义 .146.2 侧抽芯的组成 .146.3 影响侧抽芯胶力的因素 .156.4 侧抽芯脱模力（抽拔力）的确定 .156.5 抽芯距离的确定 .156.6 侧抽芯机构的分类 .167 推出机构的设计 .167.1 推出机构 .16购买后包含有 CAD 图纸和说明书,咨询 Q 1972163967.2 顶出机构的设计 .168 温度调节系统的设计 .188.1 定义 .188.2 温度调节对塑件质量的影响 .188.3 对温度调节系统的要求 .198.4 冷却系统设计 .199 排气系统的设计 .20结 论 .21参考文献 .22购买后包含有 CAD 图纸和说明书,咨询 Q 197216396购买后包含有 CAD 图纸和说明书,咨询 Q 197216396购买后包含有 CAD 图纸和说明书,咨询 Q 197216396购买后包含有 CAD 图纸和说明书,咨询 Q 1972163961摘 要本说明书是透明圆珠笔筒注射模设计的详细设计过程，包括分析，说明，与计算过程。说明书由九章节组成，主要阐述了此模具设计的全过程。对模具的浇注系统、模具的成型部分的结构、顶出系统、冷却系统、注射机的选择及有关参数的校核，都有详细的设计说明。本次毕业设计课题来源于生活，应用广泛，成型难度较大，模具结构较为简单。它能加强对塑料模具成型原理的理解，同时锻炼对塑料成型模具的设计和制造能力。此次设计以透 明 圆 珠 笔 筒 注射模具设计为主线，综合了成型工艺分析，模具结构设计，最后到模具零件的加工方法，模具总的装配等一系列模具生产的所有过程。能很好的学习致用的效果。在设计该模具的同时总结了以往模具设计的一般方法、步骤，模具设计中常用的公式、数据、模具结构及零部件。把以前学过的基础课程融汇到综合应用本次设计当中来，所谓学以致用。在设计中除使用传统方法外，同时引用了CAD、UG 画图技术，使用 Office软件排版说明书，力求达到减小劳动强度，提高工作效率的目的。【 关 键 词 】 塑 料 材 料 ； 塑 料 成 型 ； 参 数 ； 透 明 圆 珠 笔 ； 有 机 玻 璃 ;ug购买后包含有 CAD 图纸和说明书,咨询 Q 1972163962AbstractThis manual is transparent YuanZhu pen container injection mould design detailed design process, including analysis, illustration, and calculation process. Manual composed by nine chapters, mainly expounds the design process of the mold. Tooling gating system, die forming part of the structure, ejection system, cooling system, injection machine selection and check the related parameters, there are detailed design descriptions. The graduation design task originates from life and wide application, forming difficulty bigger, die structure is simple. It can strengthen the principle of plastic molds, while exercising the understanding of plastic molding design and manufacturing capabilities.This design in a transparent YuanZhu pen container injection mould design as the main line, integrated molding process analysis, the mould structure design, finally to mould parts processing methods, mould general assembly and so on a series of mold production of all process. Can be a very good learning tool effect. The mould in design and summarizes the general method of previous mould design, mold design, the steps of the in common use in the formula, data, die structure and parts. Put had learned basic course to integrated application of this design grad, so-called among knowledge. In design in addition to traditional methods, and use the quoted the CAD, UG drawing technology, using Office software publishing manuals, strive to achieve the reduce labor intensity, improve work efficiency purpose.Key words：Plastic materials;Plastic molding ;parameters ;Transparent ballpoint pen；Organic glass;ug购买后包含有 CAD 图纸和说明书,咨询 Q 19721639631 概论模具是工业生产的重要工艺装备，它被用来成型具有一定形状和尺寸的各种制品。模具成型已成为当代工业生产的重要手段，成为多种成型工艺中最具潜力的发展方向。尤其是塑料模具，在所有模具的总产量中所占的比例越来越大，对经济的发展起着十分重要的作用。如今，塑料模具越来越多地被使用，其原因有两点：首先随着数控加工中心的不断改进和发展使形状复杂的塑料模具被广泛应用成为可能；其次，随着塑料品种的不断丰富，塑料性能的不断改进，及塑料的应用场合越来越多也使塑料模具被广泛的应用。随着模具设计与制造技术的迅猛发展，塑料成型模具将趋向于高效率、自动化、大型、精密、长寿命的方向发展。本设计的主旨是通过设计透明圆珠笔筒模具来阐述塑料模具的设计过程。本次设计的题目是“透明圆珠笔筒模具设计” ，其内容为：1）学会观察制品，判断制件是否符合塑料件的成形条件，还特别要留意制件影响开模的细部特征；2）研究制件的排位方式和进浇方式，画草图确定模具的整体结构，保证结构能循环工作，稳定可靠；3）在深入研究制件的基础上确定开模的分型面；4）用 UG按照上步的结果把模具核心的部分，凸凹模分割出来；5）进一步完善凸凹模和各细微结构；6）利用 UG导出透明笔筒的产品二维图和模仁图；7）在通过计算调用 CAD中适合的模架完成模架设计绘制各组件出工程图；8）利用 CAD完成整套模具的设计。购买后包含有 CAD 图纸和说明书,咨询 Q 19721639642 塑件的设计2.1 塑料的材料选择通用塑料如聚丙烯 PP，聚乙烯 PE，聚氯乙烯 PVC具有应用范围广、加工性能良好，价格低廉的优点，但由于其力学性能较差且成型收缩率较大不易成型尺寸稳定的制品故不选用，而本产品是透明的圆珠笔，所以本次塑料设计材料为有机玻璃。有机玻璃有机玻璃是一种通俗的名称，从这个名称看，你未必能知道它是一种什么样的物质，也无从知道它是由什么元素组成的。这种高分子透明材料的化学名称叫聚甲基丙烯酸甲酯，英文简称 PMMA，是由甲基丙烯酸甲酯聚合而成的。PMMA是以丙烯酸及其酯类聚合所得到的聚合物统称丙烯酸类树酯，相应的塑料统称聚丙烯酸类塑料，其中以聚甲基丙烯酯甲酯应用最广泛。聚甲基丙烯酸甲酯缩写代号为PMMA，俗称有机玻璃，是迄今为止合成透明材料中质最优异.2.1.1 透明塑料的工艺特性PMMA的工艺特性 PMMA粘度大，流动性稍差，因此必须高料温、高注射压力注塑才行，其中注射温度的影响大于注射压力，但注射压力提高，有利于改善产品的收缩率。注射温度范围较宽，熔温度为 160，而分解温度达 270，因此料温调节范围宽，工艺性较好。故改善流动性，可从注射温度着手。冲击性差，耐磨性不好，易划花，易脆裂，故应提高模温，改善冷凝过程，去克服这些缺陷.2.1.2 透明塑料的注塑成型工艺透明塑料注塑成型工艺参数表 2-1：塑料名称 PMMA温度（） 180-200压力（mpa） 190-210转速(rpm) 200-230射咀 180-200均化段 40-90压缩段 70-150加料段 40-60模具 200-300注射 14.5-40保压 20-40表 2-1购买后包含有 CAD 图纸和说明书,咨询 Q 1972163965透明塑料性能比较表 2-2表 2-2透明塑料的干燥工艺表 2-3：材料 PMMA干燥温度 7080干燥时间（h） 24料层厚度(mm) 3040表 2-32.2 塑料结构与工艺分析2.2.1 结构分析塑件为透明圆珠笔筒，表面粗糙度要求高。2.2.2 工艺性分析该塑件尺寸小，一般精度等级，采用一模两腔，并要对制品进行后加工。为方便加工和热处理，型腔与型芯部分采用拼镶结构。采用侧浇口进浇方式。2.2.3 精度等级采用 6级精度。 塑件结构如图 2-1材料 PMMA密度 1.18抗拉强度 75缺口冲击 200透明度 92变形温度 95允许含水量 0.04收缩率 0.5耐磨性 差抗化学性 良购买后包含有 CAD 图纸和说明书,咨询 Q 1972163966图 2-1透明圆珠笔筒（用 UG设计完成的制品图）3 注射成型模具的设计3.1 确定型腔数目注塑模的型腔数目,可以是一模一腔,也可以是一模多腔,在型腔数目的确定时主要考虑以下几个有关因素：(1）塑件的尺寸精度；(2）模具制造成本；(3）注塑成型的生产效益；(4）模具制造难度；根据塑件生产批量及尺寸精度要求为提高生产效率采用一模二腔。根据塑件三维造型图经 UG软件测量计算可得到。塑件体积Vs=1360.445506045 mm3=1.36cm3. 查表 6-1塑料 PMMA的密度为 1.18kg/cm3，则塑件重量：Ms=1.361.18=1.60kg3.2 型芯、型腔工作部位尺寸的确定于计算成型零件的工作尺寸是指凹模和凸模直接构成塑件的尺寸。凹、凸模工作尺寸的精度直接影响塑件的精度。成型零件工作尺寸计算方法一般有两种：一种是平均值法，即按平均收缩率、平均制造公差和平均磨损量进行计算；另一种是按极限收缩率、极限制造公差和磨损量进行计算；前一种方法简便，但不适合精密塑件的模具设计，后一种复杂，但能较好的保证尺寸精度。本设计采用平均值法。购买后包含有 CAD 图纸和说明书,咨询 Q 19721639673.3 确定分型面位置分型面的选择原则一般为：（1) 便于塑件脱模；（2) 在开模时尽量使塑件留在动模；（3) 外观不能遭到破坏；（4) 有利于排气和模具的加工制造；（5) 要有利于排气；（6) 保证侧向型芯的放置容易及抽芯机构的动作顺利；（7) 有利于加工。本设计的分型面，如图 3-1图 3-1 透明圆珠笔分行面示意图3.4 确定浇口形式及位置浇口是连接分流道与型腔的一段细短的通道，它是浇注系统的关键部分，浇口的形状，数量，尺寸和位置对塑件的质量影响很大，浇口的主要作用有两个，一是塑料熔体流经的通道，二是浇口的适时凝固可控制保压时间，同时还起着封闭型腔防止塑料溶体倒流，并便于浇口凝料与塑件分离的作用。浇口的类型有很多，有点浇口，侧浇口，直接浇口，潜伏式浇口等，各浇口的应用和尺寸按塑件的形状，尺寸和表面质量要求而定。适合 PMMA的浇口有：直接浇口、侧浇口、点浇口、潜伏浇口、盘形浇口这几种。为了不影响塑件表面质量，简化模具结构，提高成型效率，确定采用侧浇口。如图 3-2购买后包含有 CAD 图纸和说明书,咨询 Q 1972163968图 3-2透明圆珠笔进胶品示意图侧浇口又称为边缘浇口，国外称为标准浇口。侧浇口一般开设在分型面上，塑料溶体于型腔的侧面充模，其截面形状多为矩形狭缝，调节截面的厚度和宽度，可以调节溶体充模时的剪切速率及浇口封闭时间。这种浇口加工容易，修整方便，并且可以根据塑件的形状特征灵活的选择进料位置，因此它是广泛使用的一种浇口形式。3.5 型腔位置的排布该制件模具结构采用一模两腔的结构形式，那么浇注系统的设计应尽量采用从主流到到各个型腔的分流道设计成长度相等、形状及截面尺寸不相同（即对称平衡式布置） 。型腔布置形式，如图所示图形 3-3图形 3-3产品图的排位3.6 初步设计主流道及分流道形状和尺寸（1）主流道 主流道是连接注塑机的喷嘴与分流道的一段通道，通常和注购买后包含有 CAD 图纸和说明书,咨询 Q 1972163969塑机的喷嘴在同一轴线上，断面为圆形，有一定的锥度，目的是便于冷料的脱模，同时也改善料流的速度，因为要和注塑机相配，所以其尺寸与注塑机有关。主要参数：锥角 ；内表面粗糙度 Ra=0.63 ；小端直径 D=d+（0.51） ，半径3mR2=R1+（12）mm；材料 T8A；由于主流道要与高温的塑料熔体和喷嘴反复接触和碰撞，所以主流道部分常设计成可拆卸的主流道浇口衬套形式（俗称浇口套、唧咀） ，以便选用优质的钢材单独加工和热处理。（2）分流道 分流道是主流道与浇口之间的通道，一般开设在分型面上，起分流和转向作用，分流道的长度取决于模具型腔的总体布置和浇口位置，分流道的设计应尽可能短，以减少压力损失，热量损失和流道凝料。该制件采用 PMMA流动性较好，但主流道尺寸较长，为减少流道内的压力损失，因此分流道截面设计成圆形截面，圆形截面热量损失与压力损失均不大，为常用形式，根据经验分流道直径 d取 4mm。（3）冷料穴 冷料穴一般位于主流道对面的动模板上，或处于分流道末端，其作用是存放料流前端的冷料，防止冷料进入型腔而形成冷接缝，此外，开模时又能将主流道凝料从定模板中拉出，冷料穴的尺寸宜稍大于主流道大端的直径，长度约为主流道大端直径。主流道图如 3-4图 3-4透明圆珠笔主流道示意图4 标准模架的选用4.1 型腔强度和刚度的计算为了方便加工和节省材料，型腔采取镶拼结构，因此，型腔的强度和刚度按型腔为镶拼结构计算。由于型腔壁厚计算比较麻烦，也可参考经验推荐数据。购买后包含有 CAD 图纸和说明书,咨询 Q 197216396104.2 初选注射机一般工厂的塑胶部都拥有从小到大各种型号的注射机。中等型号的占大部分，小型和大型的只占一小部分。所以我们不必过多的考虑注射机型号。这里由公称注塑量选定注射机。4.2.1 注射量由 UG造型可查得塑件的总体积 v ；流道的体积v1=R 2 L+R 2 L+R 2 L应满足注射量 机 塑 件 /0.8V式中 V 机额定注射量（cm3）V塑件塑件与浇注系统凝料的体积和（cm3）V塑件/0.8=2.762/0.8 cm3=3.45 cm 34.2.2 注射压力P注=P 成型查设计指导表 6-5可知 PMMA成型时的注射压力 P 成型 =100-200Mpa4.2.3 锁模力P锁模力 pF式中 p塑料成型时型腔压力，PMMA 的型腔压力 p=30 MpaF浇注系统和塑件在分型面上的投影面积和（mm 2） ，由计算的投影面积F=7974.570967025（mm 2） pF=240KN4.2.4 选择注射机型号根据以上分析、计算、查P107 表 4-1初选注射机型号为：XS-ZY-125;注射机 XS-ZY-125有关技术参数如下：购买后包含有 CAD 图纸和说明书,咨询 Q 19721639611型号项目XSZY125额定注射量 125注射压力 Mpa 120注射行程 mm 115注射时间 s 1.6注射方式 螺杆式合模力 KN 900最大成型面积 CM2 320最大开（合）模行程 mm 300模具最大厚度 mm 300模具最小厚度 mm 200机器外形尺寸 mm 33407501550喷嘴圆弧半径 mm 12喷嘴孔直径 mm 44.2.5 主流道衬套形式主流道衬套形式其结构尺寸参考下表 4-2所示：符号 名称 尺寸 结果d 主流道小端直径 注射机喷嘴直径+（0.51）=Xmm d=3.5mmSR 主流道球面半径 喷嘴球面半径+（12）=X+1=Xmm SR=16mmh 球面配合高度 35mm 取 3mm h=3mm主流道锥角 26取 2 =2L 主流道长度 L=86mmD 主流道大端直径 d+2L /2 6.9mmtan D=6mm表 4-2其固定方式采用螺钉固定。4.3 模架的选择注塑模模架国家标准有两个，即 GB/T125561990塑料注射模中小型模架及其技术条件和 GB/T125551990塑料注射模大型模架 。由于塑料模具的蓬勃发展，现在在全国的部分地区形成了自己的标准，本设计采用龙记标准模架 CI-1525-A60-B50-C60.如图 4-3所示购买后包含有 CAD 图纸和说明书,咨询 Q 19721639612图 4-34.3.1 模仁尺寸的确定因为采用的是整体式凹模和整体式凸模，所以模仁的大小可以任意制定，模仁所承受的力最终是传递到凸、凹模上，从节约材料和见效模具尺寸出发，模仁的值取的越小越好，但实际中因为要考虑冷却因素，又因为经过模仁的冷却系统比经过模仁外部的冷却系统效率高，所以为了给冷却系统留有足够的空间，本设计取模仁84x168x25mm,84x168x25mm。4.3.2 凹凸模版尺寸的确定由于各快模板的厚度已经标准化，所需要的只是选择合适的，这里有两个尺寸需要注意：（1)凸凹模板的厚度：这两快板除要有足够的强度外还要考虑留有一定空间给冷却水路。（2)垫块的高度：在分模时塑件一般是黏结在型芯上，需要推出机构推出一定的距离才能脱离型芯，该塑件高为 118mm黏结在型芯上的尺寸高度为 0mm，所以推出距离要大于 118mm。根据以上的分析、查表、计算，可确定模架的结构和尺寸，本设计选龙记模架（LKM）型号规格为：CI-1525-A60-B50-C60. 模具装配图图 4-4。购买后包含有 CAD 图纸和说明书,咨询 Q 19721639613图 4-4透明圆珠笔模具装配图示意图5 合模导向机构的设计5.1 定义为了保证注塑模准确合模和开模，在注塑模中必须设有导向机构。导向机构主要起定位、导向以及承受一定侧当采用标准模架时，因模架本身带有导向装置，一般情况下，只要按照模架规格选用即可。若需采用精密导向定位装置，则需根据模具结构进行具体设计。5.2 合模导向机构的总体设计（1）导向零件应合理地均匀分布在模具的周围或靠近边缘的部位，其中心至模具边缘应有足够的距离，以保证模具的强度，防止压入导柱和导套后变形。（2）该模具采用 4根导柱，其布置由标准模架决定。（3）该模具导柱安装在支承板上，导套安装在定模板上。（4）为了保证分型面很好的接触，导柱和导套在分型面处应制有承屑槽，即可削去一个面或在导套的孔口倒角，该模具采用后者。购买后包含有 CAD 图纸和说明书,咨询 Q 19721639614（5）在合模时，应保证导向零件首先接触，避免凸模先进入型腔，导致模具损坏。动定模板采用合并加工时，可确保同轴度要求。6 抽芯系统的设计6.1 定义当产品侧面（不与开模方向垂直的面）带有凹坑、凸坑行结构时，产品注塑成型后，成型产品凹坑、凸坑的零件会阻碍产品从模具内顶出，为此，在顶出产品前必须将成型凹坑、凸坑的零件先行退出，这一动作叫抽芯，完成侧抽芯的抽出和复位动作的装置叫侧抽芯机构。6.2 侧抽芯的组成滑块、侧型芯、驱动装置：导柱、弯销、T 形块、油缸等。定位装置 压紧装置 导向装置。如图 6-1所示购买后包含有 CAD 图纸和说明书,咨询 Q 197216396156.3 影响侧抽芯胶力的因素影响侧抽芯胶力的因素如下：（1）塑为和特性，包括缩水率的大小、材质软硬、自润滑性的好坏等因素；（2）塑件成型部分的包容面积及断面形状，面积大胶模力大，形状越复杂脱模力就越大（圆形为最小） ；（3）塑件的壁厚，厚度越大收缩就越大，包紧力就越大，脱模力就越大；（4）型芯的脱模斜度及表面粗糙度；（5）塑件侧面抽芯型芯的数量多少，型芯越多，脱模力越大；（6）成型工艺的影响，压力低，冷却时间少，收缩水，脱模力小。6.4 侧抽芯脱模力（抽拔力）的确定侧抽芯脱模力的确定公式：F=LHP（Ucosa-sina）式中 L-侧抽芯被包紧的断面周长（mm）H-侧抽芯被包紧的深度（mm）P-单位面积包紧力，一般取 8-12Pa/mm2;a-脱模斜度（） ；U-摩擦系数，取 0.15-0.20。6.5 抽芯距离的确定（1）侧孔的抽芯距，侧抽芯从成型位置侧抽芯至不妨碍塑件顶出的位置时，侧抽芯所移动的抽芯距（S）抽芯距（S）=侧孔深（S1）+安全余量（2-3）（2）圆形骨架的抽芯距，两瓣对合形式如图 8.3所示（注塑模具设计方法与经验第 83页） 购买后包含有 CAD 图纸和说明书,咨询 Q 19721639616由图 8.3 可知：OA=R；OB=R1；R=D/2；R1=D1/2。根据直角三角形边长计算公式得出 S1=AB=R12+R22 。抽芯距：S=S1+安全余量（2-3）多瓣（N）对合式抽芯距，如图 8.4所示。由图 8.4可知：a=180/n;S1=AC=BD,OA=R;OC=R1;R=D/2;R1=D1/2；在 OAB 中， OB=OA.cosa=R.cosa; AB=OA.sina=r.sina;在 OCD 中：CD=AB=R.sina; OD=OC2-CD2=R12-(R.sina)2S1=BD=OD-OB=R1-(R.sina)2-r.cosa;S=S1+安全余量(2-3)mm6.6 侧抽芯机构的分类1）手动侧抽芯机构：依靠人工完成侧抽芯的动作；2）机动侧抽芯机构：开模时，依靠依靠注塑机的开模动作完成侧抽芯，如斜导柱抽芯、弯销抽芯等。3）液压或气动侧抽芯机构：它是依靠液压系统或气动装置完成侧抽芯动作。7 推出机构的设计7.1 推出机构由于设置推杆位置的自由度大，因而推杆推出机构是最常用的推出机构。推杆的截面形状设计为圆形，较容易达到推杆和模板或型芯上推杆孔的配合精度，另外圆形推杆还具有减少运动阻力，防止卡死现象等优点，损坏后还便于更换，且要均匀布置。按顶出形式不同可分为：顶针顶出，司筒顶出，顶块顶出，直顶（斜顶）顶出，推板顶出，强制顶出等几种形式；按模具结构不同可分为：一次顶出、二次顶出、螺纹顶出、复合顶出。购买后包含有 CAD 图纸和说明书,咨询 Q 197216396177.2 顶出机构的设计设计原则（1) 应保持产品外观整洁美观，为避免顶出痕迹影响产品外观，顶出装置应设在产品的隐蔽面或非装饰表面。对于透明产品尤其要注意顶出位置及顶出形状的选择；（2) 应防止产品顶出变形，为了防止产品顶出变形，顶出受力点应尽量均匀分布，尽量设在难于脱模和刚性好的部位处，如壁厚、骨位筋部、柱位处等；（3） 应保证顶出机构运动平稳、顺畅、灵活可靠，为保证顶出机构运动平稳、顺畅、灵活可靠，顶出零件应有足够的强度和耐磨性，设计时应注意和其他机构的干涉，在非封胶部位应尽量设计避空；（4) 应考虑顶出机构的成本和加工性，为了便于加工，便于维修，节约成本，应尽量采用标准件的顶出形式。而本次设计是采用直顶顶出的方式,如图 7-1(a)、7-1（b）图 7-1（a）购买后包含有 CAD 图纸和说明书,咨询 Q 19721639618图 7-1（b）8 温度调节系统的设计8.1 定义在注塑成型过程中，模具的温度直接影响到塑件成型的质量和生产效率。由于各种塑料的性能和成型工艺要求不同，模具的温度要求也不同。普通的模具通入常温的水进行冷却，通过调节水的流量就可以调节模具的温度，为了缩短成型周期，还可以把常温的水降低温度后再通入模内，可以提高成型效率。对于高熔点，流动性差的塑料，流动距离长的制件，为了防止填充不足，有时也在水管中通入温水把模具加热。PS推荐的成型温度为 170280，模具温度为 2070 。8.2 温度调节对塑件质量的影响（1）采用较低的模温可以减小塑料制件的成型收缩率；（2）模温均匀，冷却时间短，注射速度快可以减少塑件的变形；（3）提高模温可大大改善塑件的表面质量。温度对塑件质量的影响有相互矛盾的地方，设计时要根据材料特性和使用要求偏重于主要要求。购买后包含有 CAD 图纸和说明书,咨询 Q 197216396198.3 对温度调节系统的要求（1）根据塑料的品种确定是对模具采用加热方式还是冷却方式；（2）希望模温均一，塑件各部同时冷却，以提高生产率和提高塑件质量；（3）采用低的模温，快速，大流量通水冷却效果一般比较好；（4）温度调节系统应尽可能做到结构简单，加工容易，成本低廉；从成型温度和使用要求看，需要对该模具进行冷却，以提高生产率。8.4 冷却系统设计设计原则：（1）尽量保证塑件收缩均匀，维持模具的热平衡；（2）冷却水孔的数量越多，孔径越大，则对塑件的冷却效果越好；（3）浇口处加强冷却，冷却水从浇口处进入最佳；（4）应降低进水和出水的温差，进出水温差一般不超过 5；（5）冷却水的开设方向以不影响操作为好，对于矩形模具，通常沿宽度方向开设水孔；（6）避免与模具的其他机构发生干涉。由于冷却水道的位置、结构形式、孔径、表面状态、水的流速、模具材料等很多因素都会影响模具的热量向冷却水传递，精确计算较困难，时间生产中通常都是根据模具的结构确定冷却水路，通过调节水温，流速来满足要求。受模具结构的限制，冷却水路布置如图 8-1所示图 8-1透明圆珠笔的水路示意图购买后包含有 CAD 图纸和说明书,咨询 Q 197216396209 排气系统的设计在塑料熔体填充注射模腔过程中，模腔内除了原有的空气外，还有塑料含有的水分在注射温度下蒸发而形成的水蒸汽，塑料局部分解产生的低分子挥发气体，塑料助剂挥发（或化学反应）所产生的气体以及热固性塑料交联硬化释放的气体等；这些气体如果不能被熔融塑料顺利地排出模腔，将在制件上形成气孔，接缝，表面轮廓不清，不能完全充满型腔，同时，还会因为气体被压缩而产生的高温灼伤制件，使之产生焦痕，色泽不佳等缺陷。模具的排气可以利用排气槽排气，分型面排气，利用型芯，推杆，镶
