管磨机的总体和结构设计【14张CAD图纸+毕业论文】

管磨机的总体和结构设计

38页 17000字数+论文说明书+任务书+开题报告+14张CAD图纸【详情如下】

中心筛板A3.Dwg

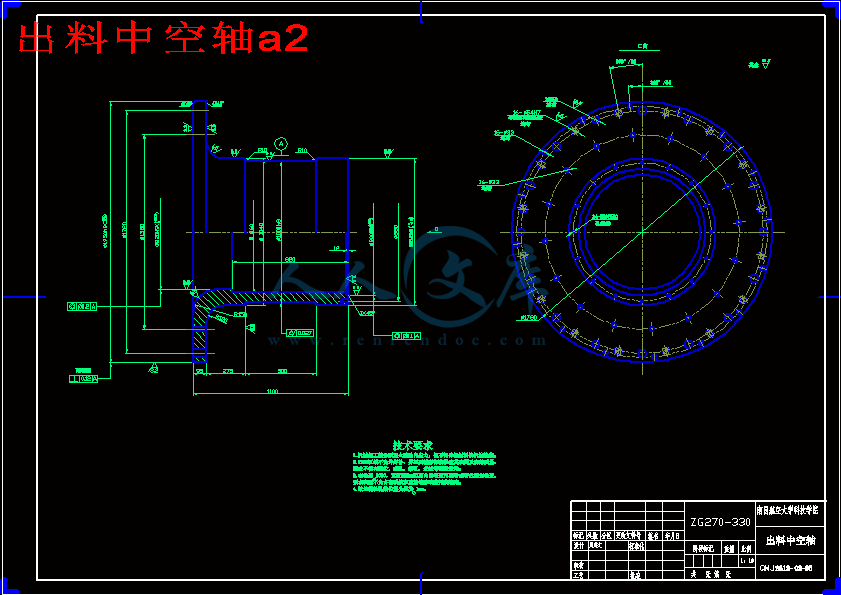

出料中空轴a2.dwg

双隔仓板A2.dwg

导料锥A4.Dwg

盲板1A4.Dwg

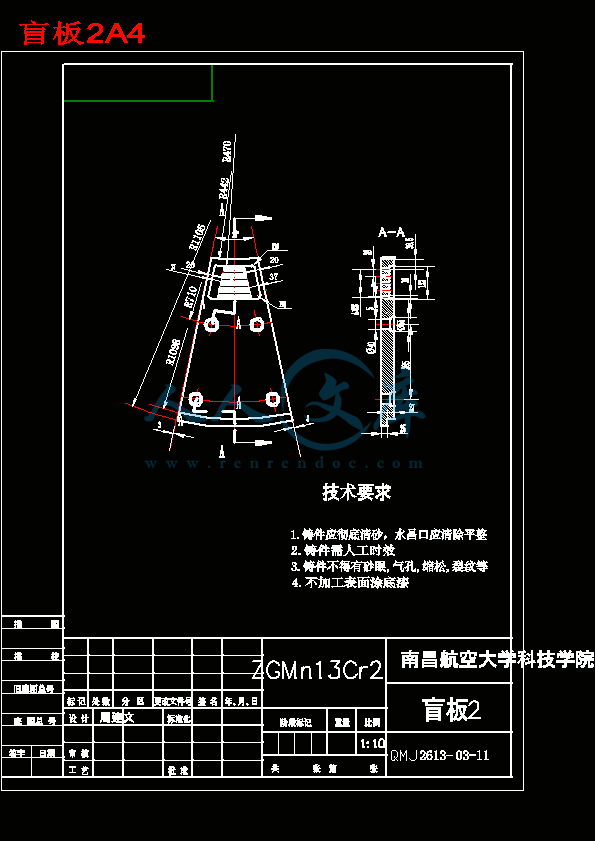

盲板2A4.Dwg

磨头衬板a3.dwg

筒体a0.dwg

管磨机回转部分总装图a0.dwg

管磨机的总体和结构设计开题报告.doc

管磨机的总体和结构设计论文.doc

蓖板1A3.Dwg

蓖板2A3.Dwg

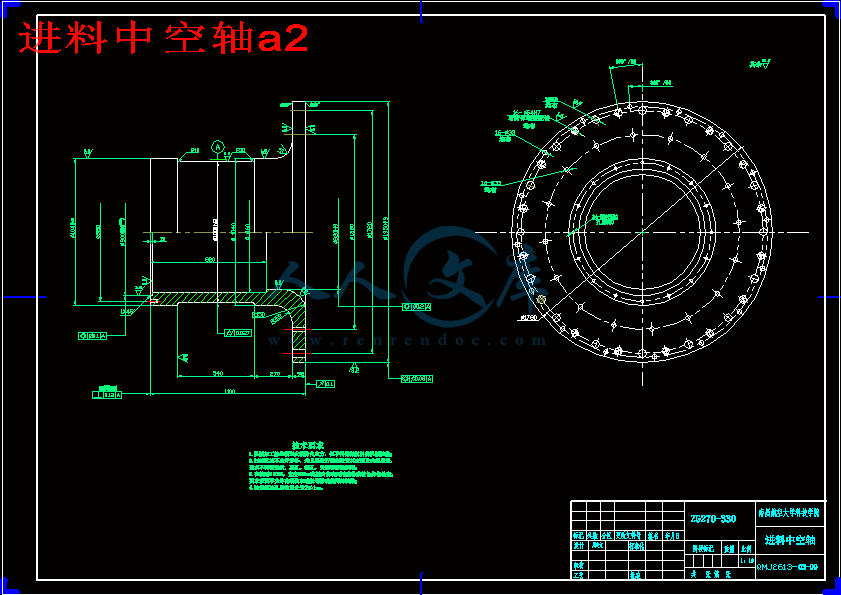

进料中空轴a2.dwg

阶梯衬板a3.dwg

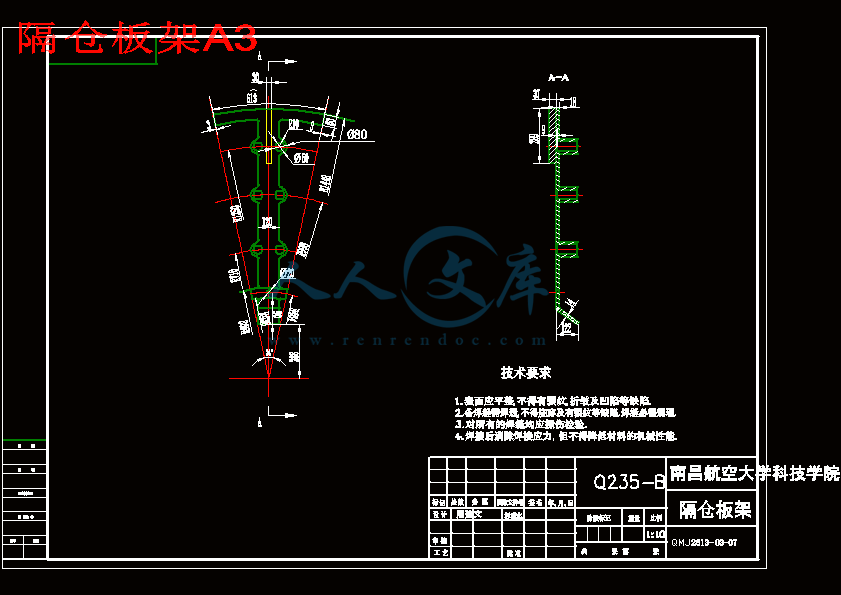

隔仓板架A3.Dwg

毕业设计（论文）任务书

I、毕业设计(论文)题目：管磨机的总体和结构设计

II、毕 业设计(论文)使用的原始资料(数据)及设计技术要求：

1．原始资料：

①．管磨机的设计规格φ2.6×13m；

②．转筒干燥机的其它主要技术参数：入磨物料粒度：≤10mm;  填充率：30%;

磨机转速：17.5r/min;   产量：  35t/h;   出料粒度：4900孔/平方厘米;  筛余量：≤12%

注：磨机的工作状况：适用于大中型企业应用，磨机的制造适用于中小型企业。

2．设计技术要求：

①　根据主要技术参数设计管磨机的结构。

②　要求英文资料翻译忠实原文。

③　要求完成的设计能满足实际要求，图面及文字说明表达简洁、清晰、易读懂，

图纸设计规范，符合制图标准。能用于指导实际的生产、装配。

④　要求毕业论文叙述条理清楚，设计计算正确，论文格式规范。

III、毕 业设计(论文)工作内容及完成时间：

1．收集有关资料，写出开题报告；                          （2周）

2．外文翻译(6000字符以上)；                              （1周）

3．分析与研究：了解现有类似设备的工作原理，制订设备工作原理图。 (1.5周)

4．管磨机主要结构设计及相关尺寸的计算。                      （3.5周）

5．管磨机各主要配件图和总装图的绘制。（以上合计A0图3张，A1图2张）。

（5周）

6．撰写毕业论文一份                                        （2周）

7．毕业设计审查、毕业答辩                                  （2周）管磨机动态特性及系统的测试分析

摘要：磨机是发电、选矿、化工和建材等重工业领域中最广泛采用的粉磨机械，其主要机件有传动装置、支承装置、回转筒体。 本文建立了边缘传动式磨机系统的“小齿轮——传动轴——减速机大齿轮”横向振动的模型，分析计算了系统横向振动的动态特性，对系统的载荷进行了测试分析，同时，还建立了磨机系统的扭转振动模型，利用递推计算法对系统进行了扭转振动动态特性分析，验证了递推计算法的通用性。最后，对Φ2.6×13m的磨机系统进行了动态特性的实例分析。 研究边缘传动磨机系统的动态特性，对避免由于激励频率接近或等于系统的固有频率而导致共振及设备的失效，预测系统在可能激励下的响应特性，优化系统结构等等都具有很重要的意义。 用传递矩阵法及通用计算程序可以简便地分析边缘传动磨机系统横向振动的固有特性，以及计算不同激励情况下系统的响应，为研究边缘传动磨机系统横向振动的动态特性提供了一个方便有效的方法。 边缘传动磨机系统是一个模态偶合较紧的系统，因此，在磨机系统的设计、运行中，应注意使激励频率避开系统的固有频率，以免发生设备的早期失效。 边缘传动式磨机系统的传动轴的设计是合理的。 系统阻尼对系统的动态特性影响很大，是系统的一个重要性能参数。 边缘传动磨机系统，可以通过实测低速轴的扭矩来确定系统中减速机的负载状况。

关键词：振动  载荷  响应特性  扭矩

Tube Mill and testing of the system Dynamic Analysis

Abstract：Tube Mill is important rules that Research for Dynamic characteristics of the mill system of single -pinion drives in operation to prevent damage from the resonance between fix frequency and bestir frequency In this paper , the pattern of Pinion---Drive shaft---Decelerator gear vertical vibration in the mill system of single -pinion drives is established . Dynamic characteristics of vertical vibration is analyzed and calculated ,and its excitation loads are tested Simultaneously , the model of torsion vibration in system is also established, its dynamic characteristics is analyzed by using recurrence calculus method , thus , this methods current is verified . Finally, the paper studied the dynamic characteristics of 2.6x13m mill system. Mill system of single - pinion drives is lighten, so the design and run of mill system, bestir frequency must avoid inhesion.The design of drive shaft is rational in mill system of single - pinion drives. It is very large that damp of system effect to dynamic characteristics, so the damp is a important parameter. Load of gear box can be decided by measuring of low speed shaft contort. In mill system of single - pinion drives.

Key words：vibration  response  characteristics  load torque

Signature of Supervisor：

1  引言 1

2  磨机的总体设计 2

2.1 闭路循环系统与开流粉磨系统 2

2.2 磨机的通风方式和水冷却 3

2.2.1 磨内温升原因及危害 3

2.2.2  磨机通风方式 3

2.2.3 磨机的水冷却 5

2.3 磨机各仓长度的确定 5

2.4 研磨体的装载量 6

2.5 磨内研磨体运动状态分析 11

2.5.1 研磨体运动状态的三种基本情况 11

2.5.2球磨机中研磨体的运动分析 11

2.5.3 磨体运动脱离点的轨迹 12

2.5.4最内层研磨体的半径 12

2.5.5 研磨体动态作用力： 12

3  球磨机主要参数的确定 13

3.1 磨机工作转数的确定 13

3.2 磨机功率的计算 14

3.3磨机生产率的确定 15

3.3.1 影响磨机生产率的因素 15

3.3.2 磨机生产率的计算 15

4  磨机主要机件的设计和计算 15

4.1 磨机筒体部分 15

4.1.1筒体和筒体端盖的结构设计 15

4.1.2筒体设计结构中的注意事项 16

4.1.3筒体端盖设计中的注意事项 17

4.2 中空轴的结构设计 18

4.2.1中空轴的材料选择 18

4.2.2 中空轴的结构设计 18

4.3 衬板 22

4.3.1 衬板的作用 22

4.3.2 衬板材料的选择 22

4.3.3衬板的表面形状及结构的设计 23

4.4 隔仓板 24

4.4.1隔仓板的作用： 24

4.4.2 隔仓板的结构设计 24

5  提高磨机产量的途径 25

5.1 采用助磨剂 26

5.2 磨内喷水 26

5.3磨尾喷浆 26

5.4 分别粉磨 26

5.5 控制并缩小入磨物料的粒度 27

5.6 合理选择磨机衬板 27

5.7 开路粉磨改为闭路粉磨 27

结  论 28

参考文献 29

致  谢 30

Ⅳ 、主  要参考资料：

［1］.王大康，卢颂峰.机械设计课程设计. 北京：北京工业大学出版社，2002.2。

［2］.汪恺. 机械工业基础标准应用手册. 北京：机械工业出版社，2001.6。

［3］. 机械设计手册（新版）.第一卷、第二卷、第四卷、第五卷.北京：机械工

     业出版社，2004.8。

［4］. 吴宗泽.机械零件设计手册.北京：机械工业出版社， 2003.11。

［5］. 时钧.化学工程手册.北京：化学工业出版社，1996.1。

［6］. 日本化学技术.化工机械设计和保养.上海：上海科学技术文献出版社，1985。

［7］. Calculation of the Dimensions Blades for Drum Dryers. V.F.Pershin, A.A. Koryagin,V.

      L.Negrov, and A.G.Sidel'nikov. Khimicheskoe i Neftyanoe Mashinostroenie, No. 11,

      pp. 21-22, November。

5.5 控制并缩小入磨物料的粒度

生料磨的入磨石灰石粒度一般都应控制在25mm以下，设有三级破碎设备的工厂应控制在15mm以下。

5.6 合理选择磨机衬板

选择合适的衬板形式，其目的是调整磨内钢球的运动形式，使钢球产生的冲击力和研磨体得到合理分配和调整，并避免磨内钢球大小分布的逆分离，尽可能使钢球沿磨内物料运动方向按大小次序进行分级，改变衬板的表面形状，还能改变磨内每一段钢球运动的抛物线轨迹，使脱离点位置多变，形成交叉配合的钢球抛物状态，本设计采用了阶梯衬板，利于提高磨机效率和降低电耗。

5.7 开路粉磨改为闭路粉磨

    a 增设选粉机，它分一级闭路系统和二级闭路系统，一级闭路系统用于长管磨和中长磨，二级闭路系统用于短磨，干法磨加设选粉机后，生料磨可提高产量30-50%，水泥磨可提高15%左右。

    b使用弧形筛

使用弧形筛能提高粉磨效率，较大幅度地提高磨机产量，降低产品单位电耗。

结  论

本次毕业设计是参照集团

a 生产使用方面

机器的生产效率高，动力消耗少，经久耐用运转安全，操作事业简便灵敏，外行尺寸小而美观、成本低;

b 制造加工方面

结构简单易于加工，机加工量尽量减少，且加工工艺性能良好，材料成本低易购，尽量少用有色金属和稀有金属;

c 安装运输方面

总之，每项技术都有此缺点和优点，所以在使用过程中应扬长避短，因地制宜地使用，发挥它的最佳效果，达到最好的市场效益才是根本。

参考文献

1  江旭昌．管磨机．中国建材工业出版社，1992.12

2  金容容．水泥厂工艺设计概论．武汉工业大学出版社，1995.8

3　倪文龙．机械立窑．中国矿业大学出版社，1995.8

4　姜煜林．水泥热工机械设备．武汉工业大学出版社，1996.12

5　许林发．建筑材料机械设计(一)．武汉工业大学出版 ，1990.8

6　朱敦群．新标准条件下水泥粉磨工艺的相应措施《中国建材装备》，2002.2

7　 机械设计手册（新版）.第一卷、第二卷、第四卷、第五卷.北京：机械工业出版，2004.8

8汪恺. 机械工业基础标准应用手册. 北京：机械工业出版社，2001.6。

9金属切削加工.P65.焊接、切割与胶接.P66.中国机械工程文摘.机械工业信息研究院.机械工业信息研究院出版社,2004.3

10郑万才.机械设备装备监测及故障诊断综述.P125.煤矿机械.煤矿机械出版社,2004.3

11改进球磨机齿轮润滑方式.P38.设备管理与维修.设备管理与维修杂志社,2004-NO.04

12刘兴才.磨机料浆缓冲槽的系统改造.P84-85.矿山机械.矿山机械杂志社,2004.3

13吴宗泽.机械零件设计手册.北京：机械工业出版社， 2003.11。

14王大康，卢颂峰.机械设计课程设计. 北京：北京工业大学出版社，2002.2

15时钧.化学工程手册.北京：化学工业出版社，1996.1。

致  谢

毕业设计是对我们四年来学习和实践的一个综合锻炼和考核，是我们跨向社会的桥梁，是否能够更好地从学校向社会的转变，毕业设计起到举足轻重的作用，好象是就业上岗前的大演习，其实还相差甚远，但也正好锻炼了我们亲手动手的能力，是在学校最后一次很难得的锻炼机会。

本设计正是急水泥之所急,想水泥企业之所想,收集了粉磨工艺、粉磨装备、粉磨操作与维护等论文,这必将对广大水泥及水泥装备企业的生产经营产生积极的指导作用。通过水泥粉磨工艺系统的技术进步，提高水泥比表面积，不仅可以充分挖掘水泥的潜在强度，而且对改善水泥早期强度和提高混合材掺加量、降低水泥综合电耗等都有着积极作用。在指导老师张晓荣的亲切关怀和带领以及全组同学的热情帮助下，本次设计才得以顺利完成，在此，我表示衷心的感谢。

由于本人理论及实践水平有限，设计中肯定会挂一漏万,沧海遗珠, 设计图样、设计说明书中肯定有许多错误和不尽如人意之处，敬请各位老师和同学多方赐教,提出宝贵的意见,以便日后日臻完善。
