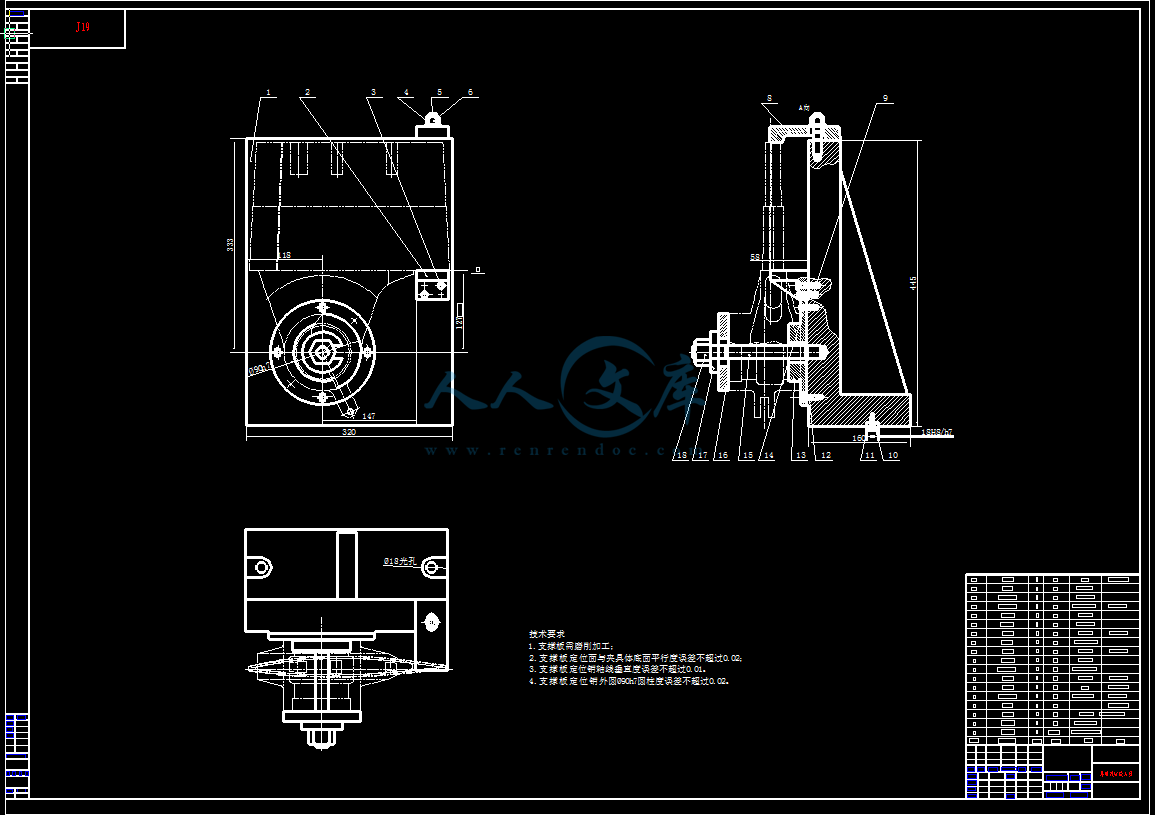

本文在查阅相关的资料和参考文献的基础上，对设计对象——复杂钛合金连接件的作用和技术要求进行了分析，在此基础上，以“简便、高效、经济”的设计思想为指导，进行了零件加工工艺规程的设计。零件外形复杂且采用TC4难加工材料，故加工时仅靠使用传统的加工方法是不能够满足零件的设计要求，所以对于此零件的轮廓的加工需要用到线切割技术，对于曲面的加工则需使用较为先进的数控加工。在选择机床设备时，由于工件形状复杂，有较多异型孔和异型曲面，故在加工这些地方时，尽可能地选择适合的数控机床及相应的刀具和夹具，并设计合理的走刀路线。除工艺设计以外，还设计了一套专用夹具和检验量具。通过对零件的工艺设计、专用夹具设计和量具设计，提升了对专业知识的理解，为将来的发展打下了良好的基础。

关键词：钛合金加工，曲面加工，数控加工，工艺设计，量具设计

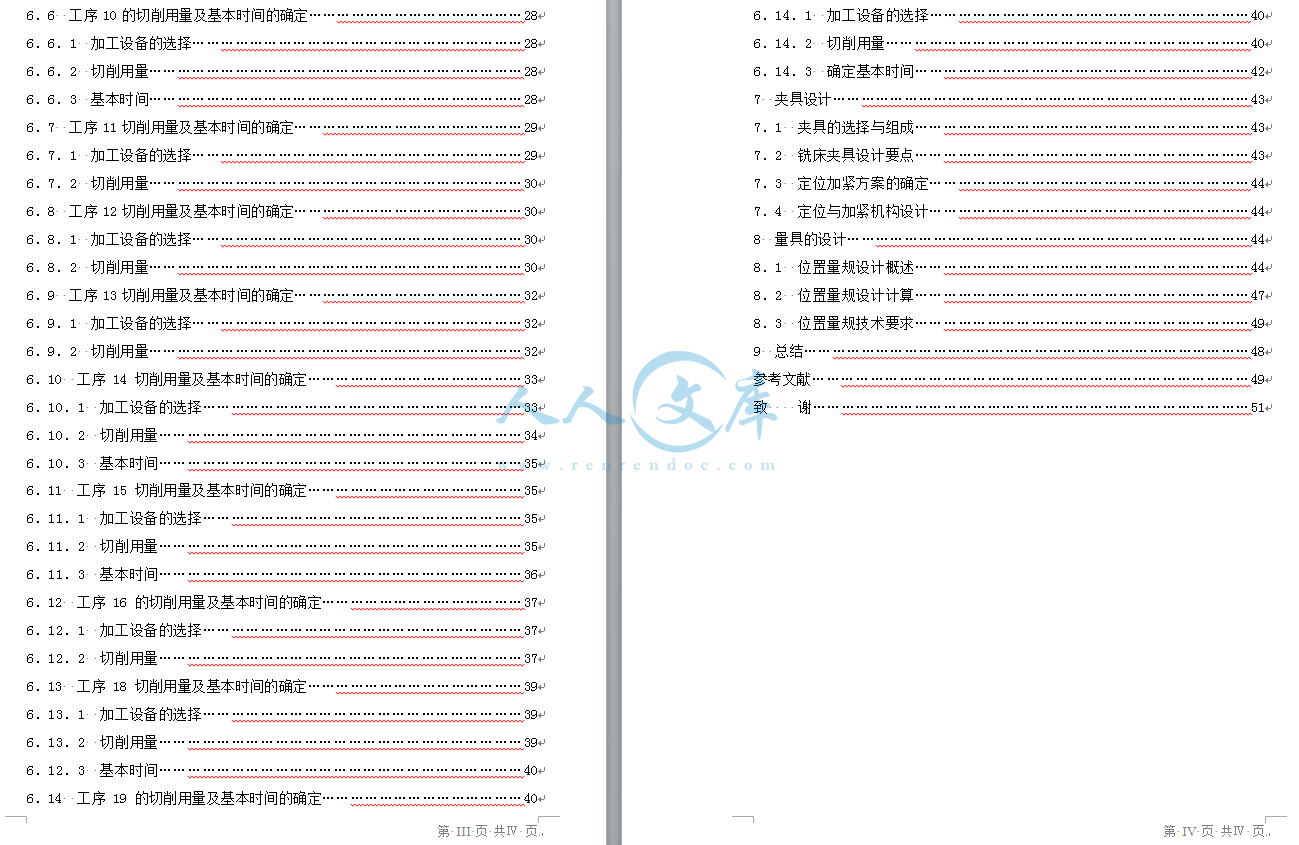

内容简介：: 毕业设计说明书复杂钛合金连接件加工工艺及典型夹具、量具设计学生姓名：学号：学院：系名：专业：指导教师： *年 6 月 * * * 机械工程与自动化系 * 机械设计制造及其自动化
