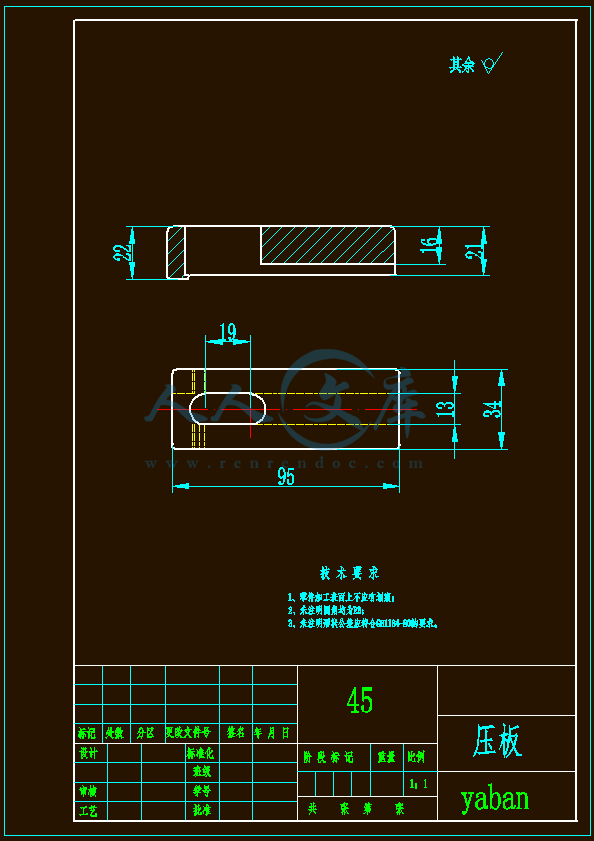

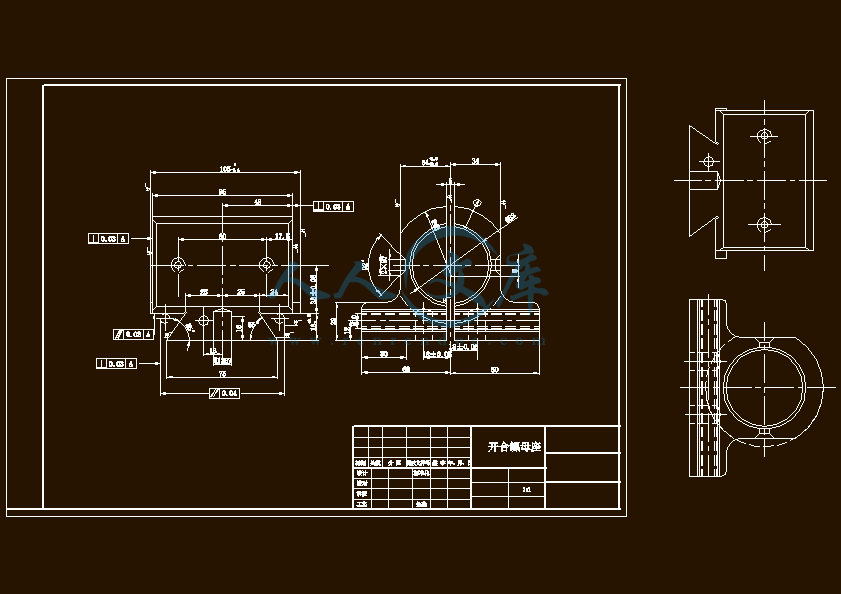

开合螺母下座体机械加工工艺规程及钻2-φ7孔夹具设计（全套含CAD图纸）
收藏
资源目录
压缩包内文档预览：
编号：6821928
类型：共享资源
大小：1.82MB
格式：ZIP
上传时间：2017-12-30
上传人：机****料
认证信息
个人认证
高**（实名认证）
河南
IP属地：河南
15
积分
- 关 键 词：
-
螺母
下座体
机械
加工
工艺
规程
夹具
设计
全套
cad
图纸
- 资源描述：
-
- 内容简介：
-
产品型号零件图号机械加工工序卡片产品名称开合螺母零件名称开合螺母共16页第1页车间工序号工序名称材料牌号10粗铣平面HT200毛坯种类毛坯外形尺寸每毛坯可制件数每台件数铸件设备名称设备型号设备编号同时加工件数卧式铣床X61322夹具编号夹具名称切削液专用夹具工序工时(分)工位器具编号工位器具名称准终单件主轴转速切削速度进给量切削深度工步工时工步号工步内容工艺装备r/minm/minmm/rmm进给次数机动辅助1安装专用夹具、游标卡尺、锯片铣刀2粗铣下底面650600.62.51设计（日期）校对（日期）审核（日期）标准化（日期）会签（日期）2产品型号零件图号机械加工工序卡片产品名称开合螺母零件名称开合螺母共16页第2页车间工序号工序名称材料牌号15钻、扩孔HT200毛坯种类毛坯外形尺寸每毛坯可制件数每台件数铸件设备名称设备型号设备编号同时加工件数台式钻床Z5125A夹具编号夹具名称切削液专用夹具工序工时(分)工位器具编号工位器具名称准终单件21.85+0主轴转速切削速度进给量切削深度工步工时工步号工步内容工艺装备r/minm/minmm/rmm进给次数机动辅助1安装11。5钻头、游标卡尺2钻11.5孔，深2011。85扩孔钻头160451.2613扩11.85孔200550.80.151设计（日期）校对（日期）审核（日期）标准化（日期）会签（日期）3产品型号零件图号机械加工工序卡片产品名称开合螺母零件名称开合螺母共16页第3页车间工序号工序名称材料牌号20铣面、空刀槽HT200毛坯种类毛坯外形尺寸每毛坯可制件数每台件数铸件设备名称设备型号设备编号同时加工件数卧式铣床X6132夹具编号夹具名称切削液专用夹具工序工时(分)工位器具编号工位器具名称准终单件97.50-3主轴转速切削速度进给量切削深度工步工时工步号工步内容工艺装备r/minm/minmm/rmm进给次数机动辅助1安装游标卡尺、锯片铣刀2粗铣B面650600.62.513铣空刀槽700400.61.514铣导轨侧面650500.62.51设计（日期）校对（日期）审核（日期）标准化（日期）会签（日期）4产品型号零件图号机械加工工序卡片产品名称开合螺母零件名称开合螺母共16页第4页车间工序号工序名称材料牌号25粗刨平面HT200毛坯种类毛坯外形尺寸每毛坯可制件数每台件数铸件设备名称设备型号设备编号同时加工件数牛头刨床B6025夹具编号夹具名称切削液钻用夹具工序工时(分)工位器具编号工位器具名称准终单件主轴转速切削速度进给量切削深度工步工时工步号工步内容工艺装备r/minm/minmm/rmm进给次数机动辅助1安装刨刀、游标卡尺2粗刨A、C面151.22设计（日期）校对（日期）审核（日期）标准化（日期）会签（日期）5产品型号零件图号机械加工工序卡片产品名称开合螺母零件名称开合螺母共16页第5页车间工序号工序名称材料牌号30粗镗孔HT200毛坯种类毛坯外形尺寸每毛坯可制件数每台件数铸件设备名称设备型号设备编号同时加工件数卧式镗床T682夹具编号夹具名称切削液专用夹具工序工时(分)工位器具编号工位器具名称准终单件主轴转速切削速度进给量切削深度工步工时工步号工步内容工艺装备r/minm/minmm/rmm进给次数机动辅助1安装游标卡尺、镗孔刀2镗52内孔50060052.51设计（日期）校对（日期）审核（日期）标准化（日期）会签（日期）6产品型号零件图号机械加工工序卡片产品名称开合螺母零件名称开合螺母共16页第6页车间工序号工序名称材料牌号35钻孔HT200毛坯种类毛坯外形尺寸每毛坯可制件数每台件数铸件设备名称设备型号设备编号同时加工件数台式钻床Z5125A2夹具编号夹具名称切削液专用夹具工序工时(分)工位器具编号工位器具名称准终单件主轴转速切削速度进给量切削深度工步工时工步号工步内容工艺装备r/minm/minmm/rmm进给次数机动辅助1安装8钻头、游标卡尺2钻8孔160451.2613设计（日期）校对（日期）审核（日期）标准化（日期）会签（日期）7产品型号零件图号机械加工工序卡片产品名称开合螺母零件名称开合螺母共16页第7页车间工序号工序名称材料牌号40钻、锪孔HT200毛坯种类毛坯外形尺寸每毛坯可制件数每台件数铸件设备名称设备型号设备编号同时加工件数台式钻床Z5125A2夹具编号夹具名称切削液专用夹具工序工时(分)工位器具编号工位器具名称准终单件主轴转速切削速度进给量切削深度工步工时工步号工步内容工艺装备r/minm/minmm/rmm进给次数机动辅助1安装游标卡尺、6.5钻头2钻2-7孔160450.6313锪90锥孔200500.61.51设计（日期）校对（日期）审核（日期）标准化（日期）会签（日期）8产品型号零件图号机械加工工序卡片产品名称开合螺母零件名称开合螺母共16页第8页车间工序号工序名称材料牌号45半精铣平面HT200毛坯种类毛坯外形尺寸每毛坯可制件数每台件数铸件设备名称设备型号设备编号同时加工件数卧式铣床X61322夹具编号夹具名称切削液专用夹具工序工时(分)工位器具编号工位器具名称准终单件主轴转速切削速度进给量切削深度工步工时工步号工步内容工艺装备r/minm/minmm/rmm进给次数机动辅助1安装游标卡尺、锯片铣刀2半精铣底面650300.511设计（日期）校对（日期）审核（日期）标准化（日期）会签（日期）9产品型号零件图号机械加工工序卡片产品名称开合螺母零件名称开合螺母共16页第9页车间工序号工序名称材料牌号50粗铰、精铰孔HT200毛坯种类毛坯外形尺寸每毛坯可制件数每台件数铸件设备名称设备型号设备编号同时加工件数卧式车床CA61402夹具编号夹具名称切削液专用夹具工序工时(分)工位器具编号工位器具名称准终单件主轴转速切削速度进给量切削深度工步工时工步号工步内容工艺装备r/minm/minmm/rmm进给次数机动辅助1安装12机用铰刀、专用量具2粗铰12500600.060513精铰12600650.02021设计（日期）校对（日期）审核（日期）标准化（日期）会签（日期）10产品型号零件图号机械加工工序卡片产品名称开合螺母零件名称开合螺母共16页第10页车间工序号工序名称材料牌号55半精铣、精铣HT200毛坯种类毛坯外形尺寸每毛坯可制件数每台件数铸件设备名称设备型号设备编号同时加工件数卧式铣床X61322夹具编号夹具名称切削液专用夹具工序工时(分)工位器具编号工位器具名称准终单件主轴转速切削速度进给量切削深度工步工时工步号工步内容工艺装备r/minm/minmm/rmm进给次数机动辅助1安装游标卡尺、锯片铣刀2半精铣B面、导轨侧面、R37内孔面550600.05113精铣B面、导轨侧面650700.020.31设计（日期）校对（日期）审核（日期）标准化（日期）会签（日期）11产品型号零件图号机械加工工序卡片产品名称开合螺母零件名称开合螺母共16页第11页车间工序号工序名称材料牌号60半精刨、精刨HT200毛坯种类毛坯外形尺寸每毛坯可制件数每台件数铸件设备名称设备型号设备编号同时加工件数牛头刨头B6025A2夹具编号夹具名称切削液专用夹具工序工时(分)工位器具编号工位器具名称准终单件主轴转速切削速度进给量切削深度工步工时工步号工步内容工艺装备r/minm/minmm/rmm进给次数机动辅助1安装刨刀、游标卡尺2半精刨A、C面1.513精刨A、C面0.51设计（日期）校对（日期）审核（日期）标准化（日期）会签（日期）12产品型号零件图号机械加工工序卡片产品名称开合螺母零件名称开合螺母共16页第12页车间工序号工序名称材料牌号65半精镗、精镗孔HT200毛坯种类毛坯外形尺寸每毛坯可制件数每台件数铸件2设备名称设备型号设备编号同时加工件数卧式镗床T68夹具编号夹具名称切削液专用夹具工序工时(分)工位器具编号工位器具名称准终单件主轴转速切削速度进给量切削深度工步工时工步号工步内容工艺装备r/minm/minmm/rmm进给次数机动辅助1安装镗刀、专用量具2半精镗55孔500600.11.513精镗55孔650700.050.514倒角1.5x45650700.051.51设计（日期）校对（日期）审核（日期）标准化（日期）会签（日期）13产品型号零件图号机械加工工序卡片产品名称开合螺母零件名称开合螺母共16页第13页车间工序号工序名称材料牌号70刮平面HT200毛坯种类毛坯外形尺寸每毛坯可制件数每台件数铸件设备名称设备型号设备编号同时加工件数钳工台2夹具编号夹具名称切削液专用夹具工序工时(分)工位器具编号工位器具名称准终单件1.6主轴转速切削速度进给量切削深度工步工时工步号工步内容工艺装备r/minm/minmm/rmm进给次数机动辅助1安装刮刀、游标卡尺2刮A、C面0.2设计（日期）校对（日期）审核（日期）标准化（日期）会签（日期）14产品型号零件图号机械加工工序卡片产品名称开合螺母零件名称开合螺母共16页第14页车间工序号工序名称材料牌号75铰孔、攻螺纹HT200毛坯种类毛坯外形尺寸每毛坯可制件数每台件数铸件2设备名称设备型号设备编号同时加工件数钳工台夹具编号夹具名称切削液专用夹具工序工时(分)工位器具编号工位器具名称准终单件主轴转速切削速度进给量切削深度工步工时工步号工步内容工艺装备r/minm/minmm/rmm进给次数机动辅助1安装8.3铰刀、游标卡尺、M10丝锥2铰8.3孔0.50.153攻M10螺纹设计（日期）校对（日期）审核（日期）标准化（日期）会签（日期）15产品型号零件图号机械加工工序卡片产品名称开合螺母零件名称开合螺母共16页第15页车间工序号工序名称材料牌号80磨B面HT200毛坯种类毛坯外形尺寸每毛坯可制件数每台件数铸件2设备名称设备型号设备编号同时加工件数平面磨床MB1632夹具编号夹具名称切削液专用夹具工序工时(分)工位器具编号工位器具名称准终单件主轴转速切削速度进给量切削深度工步工时工步号工步内容工艺装备r/minm/minmm/rmm进给次数机动辅助1安装砂轮、游标卡尺2磨B面800800.050.5设计（日期）校对（日期）审核（日期）标准化（日期）会签（日期）16产品型号零件图号机械加工工序卡片产品名称开合螺母零件名称开合螺母共16页第16页车间工序号
