摘 要
数控机床是装备制造业的基础，一个国家数控机床业的水平已经成为衡量该国制造业水平、工业现代化程度的重要标志。立式加工中心是数控机床的集中体现，对它进行研究，可深入了解数控技术及数控机床。但是立式加工中心的工作性能受机床进给系统、滑座等功能部件的直接影响。设计合理的进给系统，滑座结构对提高立式加工中心工作性能有重要的意义。本文主要研究内容如下：
（1）本文对VMC850滑座进行了结构设计及精度设计，并进行了进行了静力计算及有限元分析。
（2）本文对VMC850X向进给系统进行了总体方案设计与零部件设计。
（3）本文对VMC850X向进给系统中伺服电机进行了选择计算与校核。
（4）本文对VMC850X向进给系统中滚珠丝杠副进行了选择计算与校核。
（5）本文对VMC850X向进给系统中滚动轴承进行了选择计算与校核。
（6）本文对VMC850X向进给系统中直线导轨进行了选择计算与校核。
关键词：立式加工中心；滑座；X向进给系统；滚珠丝杠；伺服电机
Abstract
The computer numerical control machine tools is the basis of the equipment manufacturing industry.The level of the CNC machine tools industry has become an important symbol to measure the level of the country's manufacturing industry and the degree of modernization.The vertical machining center is the embodiment of the CNC machine tools. By research it, we can have in-depth understanding of CNC technology and CNC machine tools. But the work performance of the vertical machining center is directly effected by the main function components of vertical machining center, such as the feed system and the slide , etc. The reasonable design of the feed system and the Reasonable structural design of the slide is beneficial to improve the working performance of the Vertical machining center. The main content of this paper as follows:
(1)The structural design and precision design of the slide,the force calculation and analysis of the slide,and finally the finite element analysis of the slide.
(2)The overall program design and the parts design of the X feed system .
(3)The calculate and check of the servo motor of the X feed system.
(4)The calculate and check of the ball screw of the X feed system.
(5)The calculate and check of the rolling bearing of the X feed system.
(6)The calculate and check of the linear guideway of the X feed system.
Key words: The vertical machining center；slide；X feed system；ball screw；servo moto
目录
1 绪论 1
1.1 国产数控机床现状 1
1.2 立式加工中心的特点 2
1.3 研究的意义 3
1.4 本论文的内容 4
2 滑座结构设计 5
2.1 滑座材料选择 6
2.2 滑座结构 6
2.2.1 滑座截面设计 6
2.2.2 滑座肋布置 8
2.2.3 滑座上圆孔和方孔设计 9
2.2.4 滑座壁厚及肋厚度计算 10
2.2.5 滑座最终结构 11
2.3 滑座的静力计算 12
2.4 滑座有限元分析 12
3 X向进给系统设计与分析 17
3.1 X向进给系统总体方案设计 17
3.1.1 技术参数 17
3.1.2 X向进给系统结构及工作原理 17

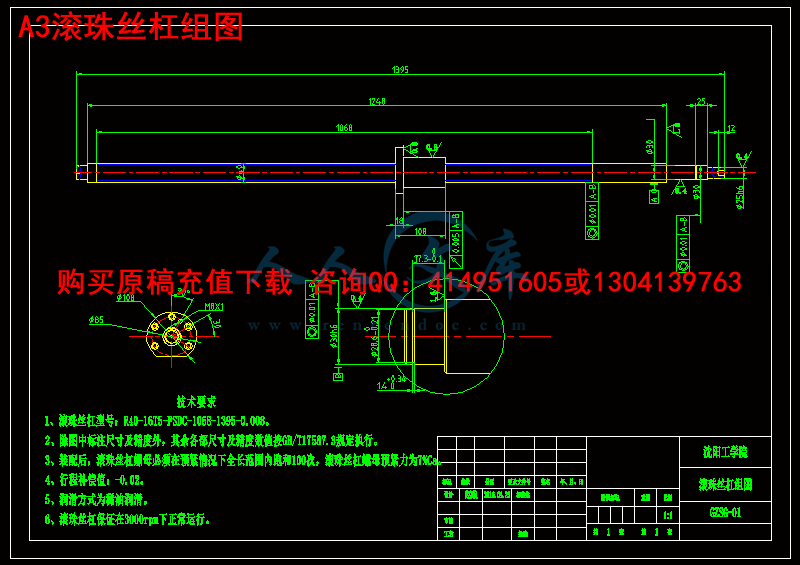

3.2 滚珠丝杠副的设计计算 18
3.2.1 导程Ph的确定 19
3.2.2 当量载荷及当量转速的计算 20
3.2.3 预期额定动载荷的确定 22
3.2.4 允许最大轴向变形的估算 23
3.2.5 底径d2的估算 23
3.2.6 预紧力Fp的计算 24
3.2.7 其它尺寸的确定 24
3.3 伺服电机的选择计算 24
3.3.1 作用在滚珠丝杠副上转矩的计算 25
3.3.2 负荷转动惯量及传动系统转动惯量的计算 26
3.3.3 加速转矩Ta和最大加速转矩Tam 27
3.3.4 电机的最大启动转矩 27
3.3.5 电机连续工作时的最大转矩 27
3.3.6 电机输出轴直径的计算 28
3.3.7 联轴器的选择 28

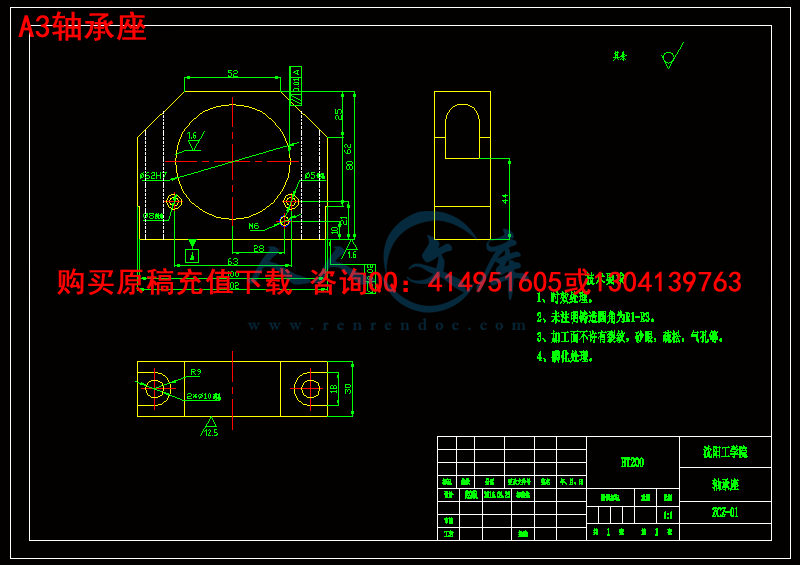

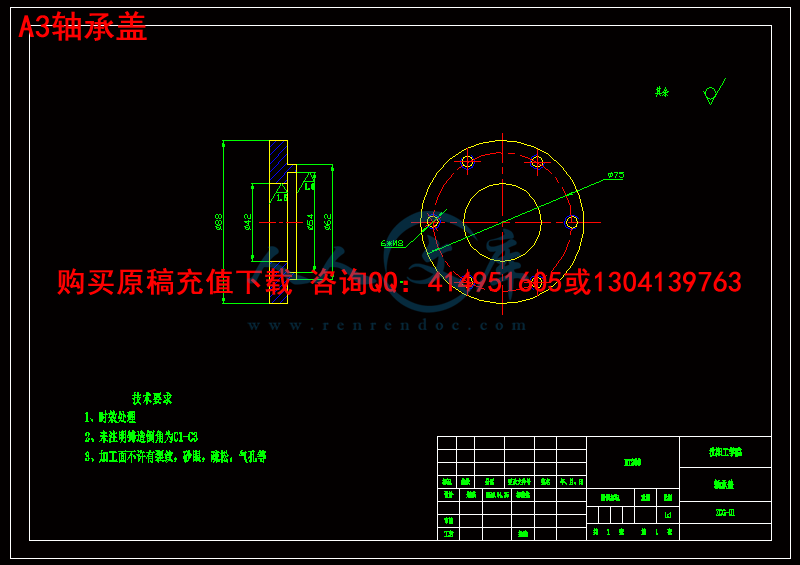

3.4 滚动轴承的选择计算 28
3.4.1 初选轴承型号 28
3.4.2 计算轴承的径向载荷Fr和轴向载荷Fa 29
3.4.3 计算当量动载荷Pa和当量静载荷Pao 29
3.4.4 计算寿命L10h 30
3.4.5 校核静载荷 31
3.4.6 校核动载荷 31
3.4.7 校核极限转速 31
3.4.8 游动端轴承的选用 32
3.5 滚珠丝杠的校核 32
3.5.1 传动系统刚度计算 32
3.5.2 传动系统刚度验算 34
3.5.3 滚珠丝杠副压杆稳定性的效验 34
3.5.4 滚珠丝杠副极限转速的校验 35
3.5.5 Dn值校验 35
3.5.6 额定静载荷校验 36
3.6 直线导轨的选用 36
3.6.1 初选导轨型号 37
3.6.2 校核静安全系数fs 37
3.6.3 计算导轨寿命 38
3.6.4 确定导轨型号 39
4 滑座精度要求 40
4.1 滑座加工几何精度要求 40
4.2 滑座装配几何精度要求 41
5 总结 43
致 谢 44
参考文献 45
1 绪论
装备工业是制造业和国民经济产业的基础，数控技术及装备技术是制造工业的重要基础。数控技术是运用电脑程序控制机器，按照提前编写的程式对零件进行自动加工，对制造业实现柔性自动化、集成化和智能化起着举足轻重的作用。数控装备是依靠数控技术为代表的新技术对传统以及新兴制造业的侵蚀从而产生机电一体化的产品。数控技术作为生成自动化的重要基础，是现代制造设备的重中之重，是我国工业和工业自动化的重要技术手段。
加工中心从数控铣床发展而来的，具有自动交换加工刀具的能力，通过在刀库上安装不同用途的刀具，可在一次装夹中通过自动换刀装置改变主轴上的加工刀具，实现多种加工功能。与普通数控机床相比，其优点为：大大的减少了工装数量加工质量稳定，加工精度高，重复精度高，极大的提高了生产效率。
加工中心按照主轴轴线与工作台设置方式不同分为立式加工中心与卧式加工中心。立式加工中心是指主轴轴线与工作台垂直设置的加工中心，主要适用于加工板类、盘类、模具及小型壳体类复杂零件。立式加工中心一般具有三个直线运动坐标轴，并可在工作台上安装一个沿水平轴旋转的回转台，用以加工螺旋线类零件。立式加工中心能完成铣削、镗削、钻削、攻螺纹和用切削螺纹等工序。立式加工中心最少是三轴二联动，一般可实现三轴三联动。有的可进行五轴、六轴控制。立式加工中心立柱高度是有限的，对箱体类工件加工范围要减少，这是立式加工中心的缺点。但立式加工中心工件装夹、定位方便；刃具运动轨迹易观察，调试程序检查测量方便，可及时发现问题，进行停机处理或修改；冷却条件易建立，切削液能直接到达刀具和加工表面；三个坐标轴与笛卡儿坐标系吻合，感觉直观与图样视角一致，切屑易排除和掉落，避免划伤加工过的表面。
1.1 国产数控机床现状
数控机床是当代装备制造业的基础，国产数控机床经历了30年的发展，期间发展迅猛，并且已运用到各行各业中。国内产品可谓百花齐放，在国际机床展会均有亮相，达到世界先进水平。
虽然国产数控机床与国际先进水平差距逐渐缩小，但由于中国制造工业起步晚，技术水平和基础相对落后，数控机床的性能、水平和可靠性与工业发达国家相比，还存在一定的差距。目前主要问题有：
