小型雕刻机设计【8张CAD图纸+毕业论文+开题报告】

小型雕刻机设计

33页 12000字数+论文说明书+任务书+外文翻译+8张CAD图纸【详情如下】

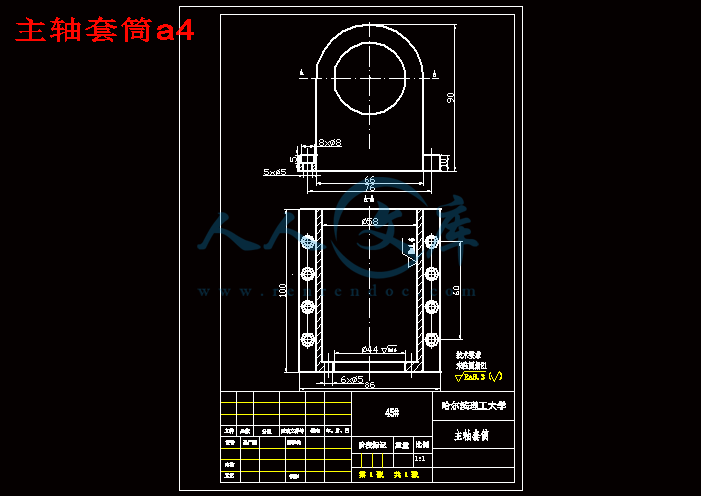

主轴套筒a4.dwg

任务书.doc

外文翻译--机电一体化技术分析.doc

小型雕刻机装配图A0.dwg

小型雕刻机设计开题报告.doc

小型雕刻机设计论文.doc

工作台a1.dwg

底座a1.dwg

滚珠丝杠a2.dwg

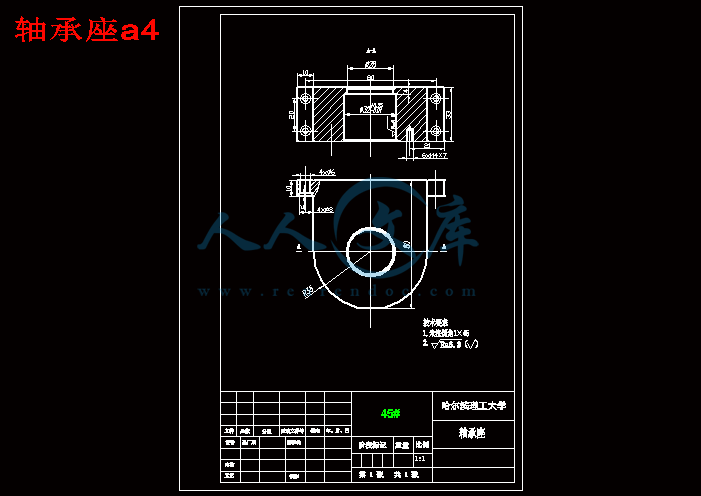

轴承座a4.dwg

轴承端盖a4.dwg

连接板a3.dwg

小型雕刻机设计

摘   要

机电一体化技术综合了机械、电子、自动控制、信息、传感器、电力电子、信号变换接口和软件编程等技术，并且把这些通用型技术整合到一起，结合成一个整体，也是现如今机械工业技术必须发展的也将成为国内外的发展主流。小型雕刻机就是在这种大环境下产生的一种代表性的机电一体化产品，在工艺品的制作与生产行业中拥有有较大的市场。

本课题通过分析国内雕刻机与国外雕刻机的差距以及各自的特点，定义了雕刻机的功能和使用范围，规划了雕刻机的结构布局，详细设计了主轴运动和X、Y向进给运动结构，以及工作台、支撑柱等辅助结构，并在此基础上详细阐述了雕刻机的运动过程，实现了其功能。

本文设计的小型雕刻机，其具有精度高，一致性好，一机多用的特点，应用领域广泛，可用于工艺品雕刻加工的同时，又具有铣削钻孔等功能。

关键词  雕刻机；伺服电机；机电一体化

Small Engraving Machine Design

Abstract

Mechatronics combines mechanics, electronics, automatic control, information, sensors, power electronics, signal conversion interface and software programming techniques, and these versatile technologies integrated together, combined into a whole, is now Machinery Industrial Technology must develop will become the mainstream of development at home and abroad. Small engraving machine is a kind of typical in this environment produces mechatronic products, handicraft production and production industry has a larger market.

The issue by analyzing the gap between domestic engraving machine and foreign engraving machine as well as their characteristics, defines the function and use of engraving machine, planning the structure and layout engraving machine, detailed design of the spindle movement and X, Y direction feed motion structure , and an auxiliary table structure, support columns, etc., and on this basis, it elaborated engraving machine movement to achieve its function.

This design of small engraving machine, which has a high accuracy, consistency, and a multi-purpose machine, which is widely applied in the field, can be used to carving crafts processing, but also has milling and drilling functions.

Keywords  Engraving machine, servo motor, mechatronics

目   录

摘要 I

Abstract II

第1章 绪论 1

1.1 课题背景 1

1.2 小型雕刻机及其发展现状 2

1.2.1 小型雕刻机的概念 2

1.2.2 小型雕刻机的应用和发展 3

1.2.3 小型雕刻机的特点 3

1.2.4 研究雕刻机的目的和意义 4

1.3 本章小结 4

第2章 雕刻机的结构设计 5

2.1 雕刻机的系统组成 5

2.2 雕刻机的整体布局 5

2.3 进给结构 8

2.4 主轴结构 12

2.5 支撑结构 13

2.5.1 支架设计 13

2.5.2 工作台设计 14

2.5.3 底座设计 15

2.6 本章小结 15

第3章 小型雕刻机的关键参数计算 16

3.1 设计指标 16

3.2 切削力、扭矩和功率的计算 17

3.3 进给运动的计算 20

3.3.1 滚珠丝杠副的计算 20

3.3.2 滚珠丝杠的计算 22

3.3.3 工作台电机的选择 24

3.4 本章小结 26

结论 27

致谢 28

参考文献 29

第1章 绪论

1.1 课题背景

以大机器生产为主流的社会生产形式形成以来，机器生产代替手工劳动不仅使产品数量与日俱增，而且，更使产品质量大为提高。与人口增长及其生产和生活诉求相一致，大机器生产在各个领域中普及逐渐成为全球的共识。作为传统手工艺制作的各种雕刻业，采用机器制作也需与时俱进。

尽管机器雕刻使手工艺品失去了自然特性及其人文特征，但是，它在降低劳动强度与提高劳动效率方面占有绝对优势，尤其产品的精确度明显提高。故此，研发、生产及采用发展小型机器替代手工劳动，成为时代的主流。

随着中国改革开放不断向着纵深发展与传统手工艺的产业化趋势，在各种手工业制作行业有效地采用小型机械，成为社会发展的客观要求。这样，在我国传统雕刻手工艺行业中积极推广与使用小型雕刻机，就成为一种时代需要。

然而，由于各种因素，主要是技术因素的影响，小型雕刻机的生产和利用一直被捆绑着手脚。其主要原因，一是为了经济发展，我国的小型雕刻机一直在中外合作的框架下发展。如上海洛克公司生产的威客雕刻机、北京糟雕公司生产精雕雕刻机和南京科能公司生产的雕刻机等，均是这样的混血儿。二是国内生产的各类小型雕刻机机体结构简单，又采用了基于微控制或PC的控制系统，伺服部分主要是伺服电机细分驱动，属于中等控制精度，故此，不能达到高精度的要求。三是国外小型雕刻机普遍采用现代的技术及其制作材料，精度高、操作安全等，与之相比，国产同类产品捉襟见肘。因此，对于高精度的雕刻加工，我国都没有摆脱受制于人枷锁束缚。

为了彻底扭转这种受制于人的局面，雕刻机研发与设计成为势在必行的大事：本设计企图完成的雕刻机，其机床结构刚高度好、精度高，并采用伺服电机驱动，而且加工精度高，控制系统功能安全可靠，只有这样，中国小型雕刻机才能跟上国际工业化的步伐[1-3]。

1.2 小型雕刻机及其发展现状

1.2.1 小型雕刻机的概念

雕刻加工不仅源远流长，而且内容丰富，因而成为传统手工艺中重要的文化长夜之一。从传统意义上看，雕刻加工是一项技术性要求比较高的手工艺制作业，制品的质量集中反映着手工艺人技艺水平；另外，由于个人手工制作，故此，一件产品的生产周期十分长，换言之，传统手工雕刻产品的生产效率低，成本及其价格十分昂贵；还有，传统手工雕刻工艺品完全反映工艺师技术及其意愿，这样，它在具有个性化的同时隐藏着极大随意性，这也是产品不能得到同一的关键所在。总之，它与现代生产和生活需要具有相当大的差距。

雕刻机的结构、形式，乃至大小等，受到其使用范围的影响，这便构成雕刻机的功能。也就是说，雕刻机的结构、形式受到它功能的制约。这样，根据功能，雕刻机可分为二维平面雕刻、三维立体雕刻和全自由度空间雕刻等主要类型。当然，相较说来，全自由度空间雕刻机适用范围较广，它既可以用于简单雕刻，更主要的是对于一些形状复杂的工艺品或大型艺术作品的雕刻工作，如冰雕、沙雕、玉雕以及木雕工艺品等作品的制作，也能胜任，但是，由于技术制约，直到目前为止，此类制品还远不能被制作完成。与之相比，前两种雕刻机已经在实践中得到推广与利用，并且，有看好的发展前景。

在现代社会环境中，不论从生产角度看，还是从消费角度看，小型雕刻机具有很强的适应性。小型雕刻机是现代机械化需求的必然产物，它替代手工生产与制作，不仅在生产技术上是一个巨大的进步，同时在满足历史与现实紧密结合中有着重要的意义。在现代自动化为主趋势的社会环境中，小型雕刻机通过自动控制系统根据程序代码控制雕刻机运行，实现以自动化为模式的雕刻加工，这是现代雕刻机的设计核心。毫无疑问，这种小型雕刻机不仅彻底改变了传统上以手工雕刻为主的雕刻制作，而且具有生产效率高、成品率高、加工精度高、可以复制，以及对零件的适应性强等明显优势；同时，这类雕刻机设计借助计算机之 CAD/CAM软件构成了一个相对完整的自动控制系统。

为了很好的利用及发展这种雕刻机的社会作用，这种小型雕刻机可以在不同行业中进行具有针对性的应用及研发，就目前发展现状而言，这种小型雕刻机可被划分为模具雕刻机、木工雕刻机、等多种类型。

在性能上，因制作和加工对象的不同，对雕刻机的设计及要求也不同，特别是对其机床和控制系统的要求，成为整个要求的焦点。例如，对模具雕刻机而言，由于它以加工金属材料为主，故此，需要刚性较强的机床本体，不仅如此，因为此类雕刻机主要用于制作模具，要求精度高，所以这类雕刻机更需要精度较高的又加工系统；相比之下，用于广告制作的雕刻机，可以适当降低这些技术指标。然而，并非没有立足点，这个共同点就是雕刻刀，研究发现：每次切削的有效面积比较小，所以雕刻零件的刀具运动轨迹就会很长，加工时间也会很长。故此，提高雕刻机的刀具运行速度对缩短工件的雕刻时间、提高加工的效率具有很重要的意义。

总而言之，雕刻机的划分及其设计必须结合实际需要而进行，才能使其更加符合实际需要，才能赢得很好的社会效应[4-8]。

1.2.2 小型雕刻机的应用和发展

小型雕刻机根据需要进行必要的分类，但是，由于生产技术难以突破，至今仍然不能形成巨细和合理的产品系列。也就是说，在现代雕刻领域中，雕刻机的种类仍然不能满足各种生产需要。这为技术研发与生产留有广阔的天地。现存雕刻机仅仅能适应简单的雕刻，诸如刻字、简单的几何形体雕刻等，至于复杂的造型，就很难采用这种雕刻机了。从传统工艺品与现代产品的造型形象及其特征看，采用雕刻机完成生产制作具有极大的现实意义。不仅省工省力、降低成本与提高经济价值，而且，产品做工精细，产品质量高，便于人们使用等。

随着中国国内市场需求的不断增长与市场供应不足矛盾的彰显，迫切需要从理论到实践，尤其生产上解决技术难关，积极研发各种类型的小型雕刻机[9-10]。

结论

本设计通过对小型雕刻机的结构设计，分析了其构成及其工作原理。在此基础上，对于小型雕刻机目前存在的问题和市场需要进行了研究，在充分考虑雕刻机发展应该适应自动化、机械化等现代特征，采用自动控制技术，进一步提高其自动化的程度。

1. 小型雕刻机不仅可用于刻字、印章等简单的几何形体雕刻，而且可用于一些形状复杂的工艺品。不仅省工省力、降低成本与提高经济价值，而且，产品做工精细，质量高。

2. 通过对小型雕刻机工作流程及工作原理的特性，小型雕刻机能够自动控制，只需要改变雕刻机控制程序，小型雕刻机便可以雕刻浮雕等种种复杂的曲面。

3. 控制部分和机械部分的高精度极大地提高了雕刻系统的精度，机械部分将采用更高精度的滚珠丝杠和驱动电机。

致谢

本文是在张中然老师的精心指导与热心关怀下完成的。在设计与论文撰写过程中无不渗透着张老师的大量心血。几个月以来，从设计细节的斟酌与论文的撰写及其逻辑的推敲，张老师认真、严谨的治学态度，一丝不苟的求真精神，尤其对我的严格要求，使我既受感动，又受鼓舞——在受到鞭策的同时，对张老师的情感由言听计从到十分钦佩，这些都是我人生的极大快事，乃至使我终身受益。在此，对张老师的辛勤付出表示衷心的感谢，并致以崇高的敬意。

同时也要感谢在此次毕业设计中帮助过我和支持过我的的同学，此次毕业设计是我对所学的只是有了进一步的认识和巩固，同时也暴露了自己的很多不足之处，在毕业设计和撰写论文的过程中王洪旭同学虽然自己任务繁忙但是仍然抽出大量时间帮助我查阅资料和修改格式，同时也给予我精神上的支持。

再次感谢张中然老师的精心指导和那些和我一起做毕业设计的同学的鼓励与支持。

参考文献

[1] 刘道华. 机械设计专家系统开发工具的关键技术研究[D]. 西安建筑科技大学, 2006.156-166.

[2] 杨林. 工业机器人机械设计方法与机器人算法研究[D]. 五邑大学, 2013.132-136.

[3] J.DERGAN,F Pers.Machine Vision System for Inspecting Bearings[C]．Pattern Recognition Proceedings IEEE 15th International Conference2010:15-17.

[4] 王波. 龙门式雕刻机Z向机构参数化设计研究[D]. 南京理工大学, 2007.57-59.

[5] 赵军旗. 基于嵌入式技术的数控雕刻机控制器的设计开发[D]. 电子科技大学, 2010.65-69.

[6] 陈勇. 基于嵌入式平台的三维高速数控雕刻机控制系统设计与实现[D]. 电子科技大学, 2009.89-95.

[7] 李光学, 李辉. 基于嵌入式的数控雕刻机控制系统设计[J]. 世界产品与技术, 2012(6):56-59.

[8] Tanwer Ashish1, Singh Rattandeep1 and Reel Parminder Singh1. Real time low level parallel image processing for active vision systems[C]. 2009:  365-370.

[9] 官正清. 嵌入式系统在数控雕刻机上的应用[D]. 电子科技大学, 2005.98-102.

[10] 王淑坤. 滚珠丝杠进给系统定位精度分析[D]. 大连理工大学, 2006.36-45.

[11] 江守生, 汪世益, 丁卫,等. 数控机床进给系统滚珠丝杠刚度分析[J]. 机械工程与自动化, 2012(6):88-89.

[12] 李兆维. 数控机床进给系统轴向定位精度分析[J]. 金属加工:冷加工, 2014(2):65-67.

[13] 蒋书运, 祝书龙. 带滚珠丝杠副的直线导轨结合部动态刚度特性[J]. 机械工程学报, 2010, 46(1):92-99.

[14] SONKO Osawa.Profile Measurement by Combination Projection Method[C]． 1996:123-134.

[15] 史敬灼, 王宗培. 步进电动机驱动控制技术的发展[J]. 微特电机, 2007, 35(7):50-54.

[16] Tanwer Ashish1, Singh Rattandeep1 and Reel Parminder Singh1. Real time low level parallel image processing for active vision systems[C]. 2009 :825-830.

[17] 聂宇宏, 杜美憬, 谢凯弘,等. 切削速度对切削过程温度分布影响的研究[J]. 工具技术, 2009, 43(7):26-28.

[18] 乐启清, 潘晓军, 熊银花. 红外热成像技术检测金属切削过程温度场分布[J]. 装备制造技术, 2013(8):120-121.

[19] 黄志刚, 柯映林, 王立涛. 金属切削加工有限元模拟的相关技术研究[J]. 中国机械工程, 2003, 14(10):84-89.

[20] Zhang Yuhong1. Image processing using spatial transform[C]. Proceedings of International Conference on Image Analysis and Signal Processing, 2009:521-529.
