五轴联动机床设计

34页 15000字数+论文说明书+5张CAD图纸【详情如下】

A0五轴联动机床CAD装配图.dwg

A2底座.dwg

A2支撑板三.dwg

A3工作台.dwg

A3支撑板四.dwg

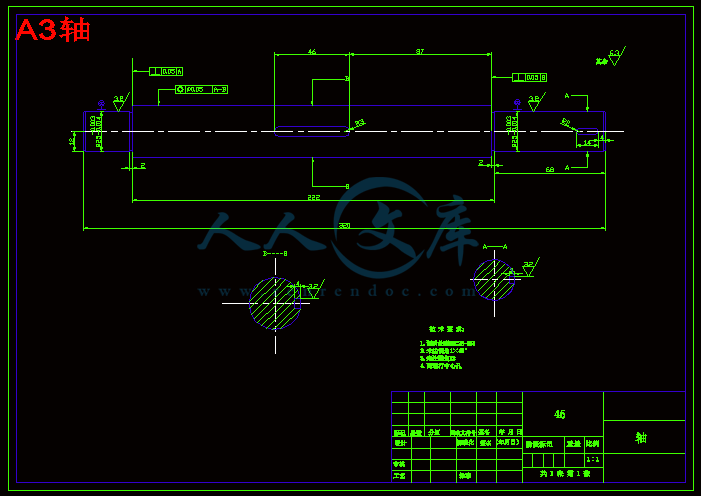

A3轴.dwg

A4旋转工作台.dwg

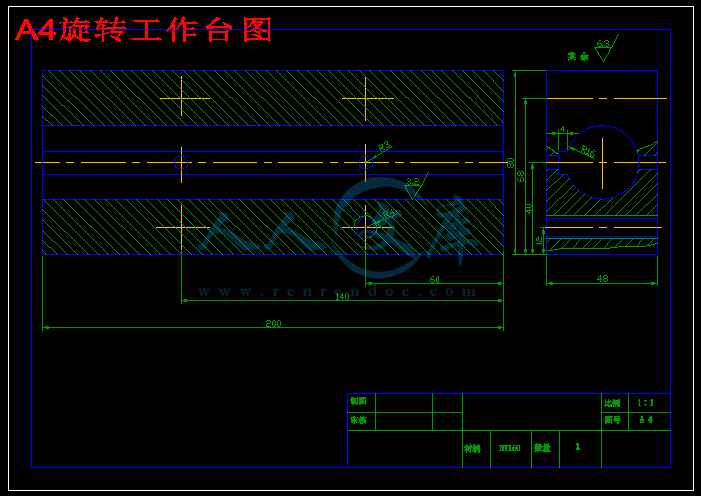

A4旋转工作台图.dwg

A4轴承盖.dwg

A4轴承端盖.dwg

五轴联动机床设计论文.doc

摘要

五轴联动加工中心有高效率、高精度的特点。若配以五轴联动的高档数控系统,还可以对复杂的空间曲面进行高精度加工,更能够适应像汽车零部件、飞机结构件等现代模具的加工。

本文设计了一台五轴联动机床主轴模型,在XY工作台的基础上叠加两层托板,步进电动机带动轴使其做旋转运动,构成类似陀螺仪的结构。分别实现工作台绕XY轴的转动和移动,再沿Z轴装配一根丝杠完成工作台沿Z轴的上下运动最终实现刀具向各个面进行加工。

主要完成了:模型整体结构设计,各个轴的结构设计及计算、滚珠丝杠、轴承和直线滚动导轨的选择及其强度分析;步进电机的选择及分析。

关键词  五轴联动   丝杠传动   陀螺仪

Abstract

Five-axis machining center with high efficiency and precision characteristics. If accompanied by high-end CNC five-axis system, can also carry out complex curved surface precision machining, more able to adapt as automotive components, aircraft structural parts and other modern mold processing.

This paper designed a five-axis machine tool spindle model, based on the XY table overlay two pallets, stepper motor drive shaft rotation to do so constitutes a similar gyro structure. Were achieved around the XY axis rotating table and move along the Z axis and then complete the table assembly of a screw up and down movement along the Z axis to the ultimate realization of the various surface processing tool.

Main completed: overall structural design model, each shaft structure design and calculation, ball screws, bearings and linear motion guide the choice and strength analysis; stepper motor selection and analysis.

Keywords five-axis  gyro   screw drive

目录

摘要 1

Abstract 2

第一章  绪论 5

第二章  总体方案的设计 6

2.1设计任务 6

2.2设计方案的论证 6

2.2.1传动方式的确定 6

2.2.2 陀螺仪机构的设计 6

2.3 总体方案的设计及结构组成 6

第三章   XY工作台及绕XY旋转工作台的设计 8

3.1 XY工作台的设计 8

3.1.1主要设计参数及依据 8

3.1.2 XY工作台部件进给系统受力分析 8

3.1.3初步确定XY工作台尺寸及估算重 8

3.2绕XY旋转工作台的设计 8

3.2.1主要设计参数及依据 8

3.2.2绕XY旋转工作台受力分析 9

3.2.3初步选定绕XY旋转工作台的尺寸及重量估计 9

3.3 沿Z向移动工作部分设计 9

第四章  滚珠丝杠副的选型与计算 10

4.1滚珠丝杠的选型 10

4.2 滚珠丝杠副导程的确定 13

4.3 滚珠丝杠副的传动效率 14

第五章  直线滚动导轨的选型 15

5.1定位精度高 15

5.2降低机床造价并大幅度节约电力 15

5.3可提高机床的运动速度 15

5.4可长期维持机床的高精度 15

5.5直线滚动导轨副的计算与选型 16

5.5.1滑块承受工作载荷F的计算及导轨型号的选取 16

5.5.2距离额定寿命L的计算 16

第六章 步进电机的参数与选型 17

6.1步进电动机的特点 17

6.2 步进电动机的分类 17

6.2.1反应式步进电动机 17

6.2.2永磁式步进电动机 17

6.2.3混合式步进电动机 17

6.3步进电动机的参数及其选择 18

6.3.1步距角的选择 18

6.4电动机的转速与功率 19

6.5各参素的确定 19

6.6初选步进电动机型号 20

6.6.1脉冲当量的选择 20

6.6.2等效负载转矩的计算 20

6.6.3等效转动惯量计算 20

6.6.4步进电动机型号选择的计算 21

第七章  轴、轴承及联轴器的选用 26

7.1轴的材料 26

7.1.1轴的分类 26

7.1.2轴的材料及选择 26

7.2  轴的结构设计 26

7.2.1轴头、轴颈和轴身 26

7.2.2轴上零件的轴向固定和定位 27

7.2.3轴的周向固定: 27

7.2.4减少应力集中的措施 27

7.3轴承的选用 28

7.4联轴器的选用 28

第八章  连接部分 32

8.1 螺纹紧固件的联接画法 32

致谢 34

参考文献 35

第一章  绪论

五轴联动数控是数控技术中难度最大、应用范围最广的技术。它集计算机控制、高性能伺服驱动和精密加工技术于一体,应用于复杂曲面的高效、精密、自动化加工。五轴联动数控机床是发电、船舶、航天航空、模具、高精密仪器等民用工业和军工部门迫切需要的关键加工设备。国际上把五轴联动数控技术作为一个国家工业化水平的标志。

国外五轴联动数控机床是为适应多面体和曲零件加工而出现的。随着机床复合化技术的新发展,在数控车床的基础上,又很快生产出了能进行铣削加工的车铣中心。五轴联动数控机床的应用,其加工效率相当于两台三轴机床,甚至可以完全省去某些大型自动化生产线的投资,大大节约了占地空间和工作在不同制造单元之间的周转运输时间及费用。市场的需求推动了我国五轴联动数控机床的发展,CIMT99展会上,国产五轴联动数控机床登上机床市场的舞台。自江苏多棱数控机床股份有限公司展出第一台五轴联动龙门加工中心以后,北京机电研究院、北京第一机床厂、桂林机床股份有限公司、济南二机床集团有限公司等企业,相继开发了五轴联动数控机床。

当前,国产五轴联动数控机床在品种上,已经拥有立式、卧式、龙门式和落地式的加工中心,适应大小不同尺寸的复杂零件加工,还有五轴联动铣床和大型镗铣床以及车铣中心等,基本涵盖了国内市场的需求。精度上,北京机床研究所的高精度加工中心、宁江机械集团股份有限公司的NJ-5HMC40卧式加工中心和交大昆机科技股份有限公司的TH61160卧式镗铣加工中心都具有较高的精度,可与发达国家的产品相媲美。在产品市场销售上,江苏多棱、济南二机床、北京机电研究院、宁江机床、桂林机床、北京一机床等企业的产品,已获得国内市场的认同。

    五轴联动机床通常价格很高,在学校利用毕业设计的机会制作一个五轴联动机构的模型不但对我们所学知识起到很好的巩固作用,同时如果将其完善可以做成实物作为教学之用,具有很好的现实意义。

第二章  总体方案的设计

2.1设计任务

本次设计任务是设计一台用于实验室教学用的五轴联动机床主轴模型,机构组要部件为步进电动机、滚珠丝杠副、滚珠直线导轨副、滚动轴承、工作台等。要求能够用所设计的模型清晰的反映出五轴联动机床一次完成加工各个工作面的工作过程,能够模拟出其控制刀架实现工件各个面加工的过程,设计时应兼顾各层次的安装尺寸和装配工艺。

2.2设计方案的论证

   以学校数控实验室XY工作台为原型,在XY工作台上安装一支撑架用步进电机带动一平板使其绕X轴旋转,用同样的方法在绕X轴的平板上安装一支撑轴用电机带动另一平台使其绕Y轴旋转,做成一个类似陀螺仪的机构。最后,在绕Y轴旋转的平台上安装一支撑架用电机带动滚珠丝杠副使其完成沿Z轴移动的过程,与自动换刀系统共同使用可以模拟出五轴联动机床的工作过程,不过在我的设计中不要求画出工作台沿Z轴移动的部分。

2.2.1传动方式的确定

在整个系统中,第一部分XY工作台采用电机带动滚珠丝杠副控制工作台沿XY方向的移动,第二部分采用电机带动轴用平键与托板的连接控制托板3、4分别做绕XY轴的旋转运动。

2.2.2 陀螺仪机构的设计

    由于设计要求工作绕XY轴的旋转角度应达到30°~60°,所以在设计第三、四块托板高度的时候应注意要能让电机带动托板使其达到合理的旋转范围而不至于让其碰到底板;同时不至于将支撑板的结构设计的过高,造成布局不合理的情况。并在支撑板的合理位置安装传感器用于检测和控制托板使其在合理的工作范围内运动。

2.3 总体方案的设计及结构组成

      根据设计要求,最终用如下图2-3-1五轴联动机床主轴设计示意图的结构来实现致谢

不知不觉中,三年的大学生活已近尾声,三年多的努力与付出,随着本次论文的完成,将要划下完美的句号。在毕业设计期间,一直得到***老师的悉心指导和关怀。特别是在课题的设计过程中,对于整个机械结构的设计,导师都花费了大量的心血,付出了大量的劳动,并一直给予我无微不至的指导与多方面的帮助,在老师的帮助下和自己的努力下我的知识、能力等各方面都有了很大的进步,在此,谨向导师表示最衷心的感谢!在课题进行期间,学校为我们提供了良好的学习和设计环境。在课题的研究和进展中,同学也给予了很大的帮助,这里也一同表示感谢!由于时间和知识水平所限,论文中还可能有许多纰漏或错误之处,恳请各位老师和同学批评指正。

在临近毕业之际,我还要借此机会向在这三年中给予我诸多教诲和帮助的各位老师表示由衷的谢意,感谢他们三年来的辛勤栽培。不积跬步何以至千里,各位任课老师认真负责,在他们的悉心帮助和支持下,我能够很好的掌握和运用专业知识,并在设计中得以体现,顺利完成毕业设计。同时,在毕业设计过程中,我还参考了相关的书籍,在这里一并向有关的作者表示谢意。我还要感谢我的同学,在毕业设计的这段时间里,你们给了我很多的启发,提出了很多宝贵的意见,对于你们帮助和支持,在此我表示深深地感谢!

参考文献

[1] 申永胜主编,《机械原理》,清华大学出版社,1999年。

[2] 顾冠群、万德均主编,《机电一体化设计手册》,江西科学技术出版社,1996年。

[3] 洪家娣主编,《机械设计指导》,江西高校出版社,2001年。

[4] 郑堤等主编,《机电一体化设计基础》,机械工业出版社,1997年。

[5] 陈秀宁主编,《机械设计基础》,浙江大学出版社,1999年。

[6] 唐剑兵主编,《机械基础与结构设计》,重庆大学出版社,2006年。

[7] 唐剑兵主、郑向华主编,《机械基础与结构设计课程设计手册》,重庆大学出版社,2008年。

[8] 王晓莉主编,《机械制图》,科学出版社,2006年。

[9] 尹志强主编,《机电一体化系统设计课程设计指导书》 机械工业出版社  2007

内容简介:
1 摘要 五轴联动加工中心有高效率、高精度的特点。 若配以五轴联动的高档数控系统,还可以对复杂的空间曲面进行高精度加工,更能够适应像汽车零部件、飞机结构件等现代模具的加工。 本文设计了一台五轴联动机床主轴模型,在 作台的基础上叠加两层托板,步进电动机带动轴使其做旋转运动,构成类似陀螺仪的结构。分别实现工作台绕 的转动和移动,再沿 Z 轴装配一根丝杠完成工作台沿 Z 轴的上下运动最终实现刀具向各个面进行加工。 主要完成了:模型整体结构设计,各个轴的结构设计及计算、滚珠丝杠、轴承和直线滚动导轨的选择及其强度分析;步进 电机的选择及分析。 关键词 五轴联动 丝杠传动 陀螺仪 2 If by NC to as a on Y to do so a Y of a up to of 3 目录 摘要 1 2 第一章 绪论 5 第二章 总体方案的设计 6 计任务 6 计方案的论证 6 6 螺仪机构的设计 6 体方案的设计及结构组成 6 第三章 作台及绕 转工作台的设计 8 Y 工作台的设计 8 8 8 步确定 作台尺寸及估算重 8 转工作台的设计 8 要设计参数及依据 8 转工作台受力分析 9 步选定绕 转工作台的尺寸及重量估计 9 Z 向移动工作部分设计 9 第四章 滚珠丝杠副的选型与计算 10 珠丝杠的选型 10 珠丝杠副导程的确定 13 珠丝杠副的传动效率 14 第五章 直线滚动导轨的选型 15 位精度高 15 低机床造价并大幅度节约电力 15 提高机床的运动速度 15 长期维持机床的高精度 15 线滚动导轨副的计算与选型 16 块承受工作载荷 F 的计算及导轨型号的选取 16 离额定寿命 L 的计算 16 第六章 步进电机的参数与选型 17 进电动机的特点 17 进电动机的分类 17 应式步进电动机 17 磁式步进电动机 17 合式步进电动机 17 进电动机的参数及其选择 18 距角的选择 18 动机的转速与功率 19 参素的确定 19 选步进电动机型号 20 4 冲当量的选择 20 效负载转矩的计算 20 效转动惯量计算 20 进电动机型号选择的计算 21 第七章 轴、轴承及联轴器的选用 26 的材料 26 的分类 26 的材料及选择 26 轴的结构设计 26 头、轴颈和轴身 26 上零件的轴向固定和定位 27 的周向固定: 27 少应力集中的措施 27 承的选用 28 轴器的选用 28 第八章 连接部分 31 纹紧固件的联接画法 31 致谢 33 参考文献 34 5 第一章 绪论 五轴联动数控是数控技术中难度最大、应用范围最广的技术。它集计算机控制、高性能伺服驱动和精密加工技术于一体,应用于复杂曲面的高效、精密、自动化加工。五轴联动数控机床是发电、船舶、航天航空、模具、高精密仪器等民用工业和军工部门迫切需要的关键加工设备。国际上把五轴联动数控技术作为一个国家工业化水 平的标志。 国外五轴联动数控机床是为适应多面体和曲零件加工而出现的。随着机床复合化技术的新发展,在数控车床的基础上,又很快生产出了能进行铣削加工的车铣中心。五轴联动数控机床的应用,其加工效率相当于两台三轴机床,甚至可以完全省去某些大型自动化生产线的投资,大大节约了占地空间和工作在不同制造单元之间的周转运输时间及费用。市场的需求推动了我国五轴联动数控机床的发展, 会上,国产五轴联动数控机床登上机床市场的舞台。自江苏多棱数控机床股份有限公司展出第一台五轴联动龙门加工中心以后,北京机电研究院、北京第一 机床厂、桂林机床股份有限公司、济南二机床集团有限公司等企业,相继开发了五轴联动数控机床。 当前,国产五轴联动数控机床在品种上,已经拥有立式、卧式、龙门式和落地式的加工中心,适应大小不同尺寸的复杂零件加工,还有五轴联动铣床和大型镗铣床以及车铣中心等,基本涵盖了国内市场的需求。精度上,北京机床研究所的高精度加工中心、宁江机械集团股份有限公司的 与发达国家的产品相媲美。在产品市场销售上,江苏多棱、济南二机床、 北京机电研究院、宁江机床、桂林机床、北京一机床等企业的产品,已获得国内市场的认同。 五轴联动机床通常价格很高,在学校利用毕业设计的机会制作一个五轴联动机构的模型不但对我们所学知识起到很好的巩固作用,同时如果将其完善可以做成实物作为教学 之 用,具有很好的现实意义。 6 第二章 总体方案的设计 计任务 本次设计任务是设计 一台用于实验室教学用的五轴联动机床主轴模型, 机构组要部件为步进电动机、滚珠丝杠副、滚珠直线导轨副、滚动轴承、工作台等。要求能够用所设计的模型清晰的反映出五轴联动 机床 一次完成加工各个工作面的工作过程,能够模拟出其控制刀架 实现工件各个面加工的过程, 设计时应兼顾各层次 的安装尺寸和装配工艺。 计方案的论证 以学校数控实验室 作台为原型 , 在 作台上安装一支撑架用步进电机带动一平板使其绕 同样的方法在绕 轴旋转,做成 一个类似陀螺仪的机构 。最后,在绕 电机带动滚珠丝杠副使其完成沿 Z 轴移动的过程, 与自动换刀系统共同使用可以模拟出五轴联动机床的工作过程, 不过在 我的设计中不要求 画出工作台沿 动方式的确定 在整个系统中,第一部分 作台采用电机带动滚珠丝杠副控制工作台沿二部分采用电机带动轴用平键与托板的连接控制托板 3、 4分别做绕 螺仪机构的设计 由于设计要求工作绕 0 60,所以在设计第三、四块托板高度的时候应注意要能让电机带动托板使其达到合理的旋转范围而不至于让其碰到底板;同时不至于将支撑板的结构设计的过高,造成布局不合理的情况。并在支撑板的合理位置安装传感器用于检测 和控制托板使其在合理的工作范围内运动。 体方案的设计 及结构组成 根据设计要求, 最终用如下图 2轴联动机床主轴设计示意图 的结构来实现 7 图 2五轴联动机床主轴设计示意图 8 第三章 作台 及绕 设计 要设计参数及依据 本设计的 1) 工作台行程:横向 800向 400) 工作台最大尺寸(长宽高): 1050 650 430) 工作台最大承载重量: 20) 脉冲当量: ) 进给速度: 60平方毫米 /) 表面粗糙度: ) 设计寿命: 10年 Y 工作台部件进给系统受力分析 在 作台中,异步电动机 1 所受的作用力最大 ,应 根据托板 2、 3、 4 的重量 选用正确的电机型号 。 间滑台、底座等零部件组成 ,各自之间均以滚动直线导轨副相联 ,以保证相对运动精度。 设下底座的传动系统为横向传动系统, 即 导轨为纵向传动系统,即 一般来说 ,机床的滚动直线导轨的摩擦力可忽略不计 ,但滚珠丝杠副 ,以及齿轮之间的滑动摩擦不能忽略 ,这些摩擦力矩会影响电机的步距精度。另外由于采取了一系列的消隙、预紧措施 ,其产生的负载波动应控制在很小的范围。 步确定 作台尺寸及估算重 初定工作台 1 尺寸 (长宽高度 )为 : 900 240 60料为 查资料得到 立方 分 米 所以, 估算 工作台 1的重量 25N 工作台 2的尺寸 (长宽高度 )为: 450 240 60料为 所以估算的 工作台 2的重量 0N 转工作台的设计 要设计参数及依据 本设计的绕 旋转工作台的参数定为: 9 工作台绕 30 60) 绕 30 60) 初定: 绕 Y 旋转 工作台 的托板 最大尺寸(长宽高): 310 240 150 X 旋转工作台的 托板最大尺寸(长宽高): 270 200 135 X 轴旋转工作台的尺寸 160 160 10 工作台最大承载重量: 10 脉冲当量: 表面粗糙度: 设计寿命: 10年 转工 作台受力分析 异步电机带动轴 3旋转,轴 3与绕 电机 3 需要承受的力包括使托板 4、 5 转动所需的力以及板 4 中电机的重力,要求能通过电机的控制使其在合理的范围内正常的运转。 步选定绕 转工作台的尺寸及重量估计 设 绕 宽高): 310 240 150料为 资料的 立方 分 米 所以,估算工作台 3的重量 8N 绕 宽高): 270 200 135料为 资料的 立方 分 米 所以,估算工作台 4的重量 5N 绕 60 160 10料为 资料的 立方 分 米 所以,估算工作台 5的重量 20N 另外估计其它零件的重量约为 G=80N 则下托座导轨副所承受的最大负载 W=2+4+=125+80+58+45+35+120=463N Z 向移动工作部分 设计 在我设计的五轴联动主轴的基础上, 再次利用滚珠丝 杠能够将电机的 2旋转运动转换为直线运动,在绕 肋板支撑电机,滚珠丝杠将电机的动力转化成直线运动,使丝杠顶端的工作台沿 我的设计中不要求画出其结构,所以仅在此写出其设计思路。 10 第四章 滚珠丝杠副的选型与计算 珠丝杠的选型 滚珠丝杠副是在丝杠和螺母的滚道之间放入适当的滚珠,使螺纹间产生滚动摩擦。其作用是将螺旋运动转变为直线运动或将直线运动转变为螺旋运动。丝杠或螺母转动时,带动滚珠沿螺纹滚道滚动,螺母的螺旋槽两端设有滚珠回程引导装置,滚珠通过此装置自动返回其入口,形成 循环回路。 滚珠丝杠副具有传动效率高,运动平稳,使用寿命长的特性,广泛应用于各种工业设备,精密仪器和数控机床等。滚珠丝杠副由专门工厂制造,当型号计算选定后,可以外购或定制。 滚珠丝杠副按照滚珠的循环方式可分为内循环滚珠丝杠和外循环滚珠丝杠,下面通过比较其各自的特点对系统中需要使用的滚珠丝杠进行选择。 内循环滚珠丝杠副 如图 4所示,滚珠在循环回路中始终和螺杆接触,螺母上开有侧孔,孔内有反向器将相邻两螺纹滚道联通,滚珠越过螺纹顶部进入相邻滚道,行成一个循环回路。内循环的每一封闭循环滚道只有一圈滚珠,滚珠 的数量较少,因此流动性好、摩擦损失小、径向尺寸小。但反向器及螺母上的定位孔的加工要求较高。 图 4外循环滚珠丝杠的特点,如下图所示为螺旋槽式外循环滚珠丝杠。它是在螺母的外表面上铣出一个供滚珠返回的螺旋槽,其两端钻有圆孔,与螺母上的内滚 11 道相联通。在螺母的滚道上装有挡珠器,引导滚珠从螺母外表面上的螺旋槽返回滚道,循环到工作滚道的另一端。这种结构的加工工艺比内循环滚珠丝杠好,故应用较方便,但缺点是挡珠器的形状复杂且容易磨损。 图 4旋槽式外循环滚动螺旋传动 根据两种螺旋传动的特点我选用螺旋槽式外循环螺旋传动作为作为系统 滚珠丝杆副的支撑形式 采用双推减支的支撑形式 其特点是: 杆稳定性较高 2. 丝杠有热膨胀的余地 在五轴联动系统中,其第一层和第二层的工作台都是在步进电动机的控制下,运用滚珠丝杠副将步进电动机的旋转运动转变为直线运动,在滚珠丝杠带动下是工作台沿 设计要求: 工作台沿 00作台沿 00珠丝杠副的传动关系如下图 4 12 图 4滚珠丝杠副的传动关系图 根据机床的受力情况及结构尺寸, 其 安装尺寸 启东润泽机床附件有限公司生产的 其中 种丝杠副均为双螺母结构,采用螺纹调整预紧,安装连接尺寸完全相同 , 具体型号如下: X 向: 206 900 800 Y 向: 450 400 其尺寸参数如下: 格 L e 3206 900 800 d 1 1 35 d 3 25 D 60 80 B 10 122 82 平键尺寸 1096 2003 6 6 55 小圆螺母 812 1988 2 额定载荷 动载荷 载荷 向:规格 L e 2506 450 400 d 1 24 25 d 3 17 D 45 62 B 8 95 66 平键尺寸 1096 2003 6 6 50 小圆螺母 812 1988 13 额定载荷 动 载荷 载荷 4滚珠丝杠的结构示意图 因 向的滚珠丝杆所受的负载大,现只计算 Y 向丝杆的相关数据, 向的结果相同选用即可满足要求。 具体计算如下 : 珠丝杠副导程的确定 轴向负荷计算公式: F+3 式中 F 切削力, F=0 W 工件重量加工作台重量 W=455N U 滚动导轨上的 滚动 动 摩擦系数 约为 U=根据式( 463=珠丝杠是在低速条件下工作的。 故本处的 a F=照样本参数 ,这里的 14 选定导程为 6的滚珠丝杠副。 珠丝杠副的传动效率 滚珠丝杠副的传动效率为 : / ( )tg ( 3 式中 滚珠丝杠的螺纹升角 当量摩擦角 根据 当量摩擦系数和当量摩擦角 关系(见表 3 前面已经定 v=1m/s,材料选择灰铸铁 5 。 所以: =400 , = 因为 = d) ( 3 则根据式( 3: 表 4当量摩擦系数 f 和当量摩擦角 齿圈材料 锡 青 铜 无锡青铜 灰铸铁 齿面硬度 5 其它 5 5 其它 相对速度 s m/s f f f f f 5 8 10 15 24 17 509 434 343 309 235 217 200 143 136 122 116 102 055 048 045 51 543 509 417 343 309 252 235 217 200 147 140 129 122 109 012 758 724 543 509 400 343 309 252 235 217 200 143 0 2 758 724 543 509 400 343 309 04 5 905 758 651 549 509 434 400 15 第 五 章 直线滚动导轨的选型 导轨主要分为滚动导轨和滑动导轨两种, 直线滚动导轨在数控机床中有广泛的应用。相对普通机床所用的滑动导轨而言,它有以下几方面的优点: 位精度高 直线滚动导轨可使摩擦系数减小到滑动导轨的 1/50。由于动摩擦与静摩擦系数相差很小,运动灵活,可使驱动扭矩减少 90%,因此,可将机床定位精度设定到超微米级。 低机床造价并大幅度节约电力 采用直线滚动导轨的机床由于摩擦 阻力小,特别适用于反复进行起动、停止的往复运动,可使所需的动力源及动力传递机构小型化,减轻了重量,使机床所需电力降低 90%,具有大幅度节能的效果。 提高机床的运动速度 直线滚动导轨由于摩擦阻力小,因此发热少,可实现机床的高速运动,提高机床的工作效率 20 30%。 长期维持机床的高精度 对于滑动导轨面的流体润滑,由于油膜的浮动,产生的运动精度的误差是无法避免的。在绝大多数情况下,流体润滑只限于边界区域,由金属接触而产生的直接摩擦是无法避免的,在这种摩擦中,大量的能量以摩擦损耗被浪费掉了。与之相 反,滚动接触由于摩擦耗能小滚动面的摩擦损耗也相应减少,故能使直线滚动导轨系统长期处于高精度状态。同时,由于使用润滑油也很少,大多数情况下只需脂润滑就足够了,这使得在机床的润滑系统设计及使用维护方面都变的非常容易了。所以在结构上选用:开式直线滚动导轨。 16 线滚动导轨副的计算与选型 块承受工作载荷 计算及导轨型号的选取 工作载荷是影响直线滚动导轨副使用寿命的重要因素。在我的设计中处于工作台底层的 作台为水平布置,采用双导轨、四滑块的 支撑形式。由于考虑到 最不利的情况,即垂直于台面的工作载荷全部由一个滑块承担,则单滑块所受的最大垂直方向载荷为: ( 5 其中,移动部件重量估算为 600N,由于可能会有外加载荷设为 F=240N,得到最大工作载荷 90N=表 可得,根据工作载荷 选直线滚动导轨副的型号为 ,其额定载荷 定静载荷 .5 务书规定工作台台面尺寸为 160 160, X 向的导程为 800 向的导程为 400表可得,考虑到工作行程应留有一定的余量,查表可得,按标准系列,导轨的长度 820 400 离额定寿命 L 的计算 上述选取的 0作温度不超过 100 ,每根导轨上配有两只滑块,精度为 4级,工作速度较低,载荷不大。查表分别取硬度系数 度系数 100、接触系数 精度系数荷系数 入式( 5。得距离寿命: L=(m 50 6649大于期望值 50 距离满足额定寿命满足要求 17 第六章 步进电机的参数与选型 进电动机的 特点 步进电动机也叫脉冲电动机,它是一种将电脉冲信号转换为机械角位移的执行原件。步进电动机输出的角位移与输入的脉冲个数成正比,在时间上与脉冲同步。因此,只要控制输入脉冲的数量、频率和电动机的绕组的通电顺序,便可以获得所需要的转角、转速以及转动的方向。当无脉冲输入时,在绕组电流的激励下,步进电 动机可以锁相。 步进电动机结构简单、制造容易、价格低廉。它的转子转动惯量小、动态响应快、易于起停正反转和无级变速也容易实现。其缺点主要表现在:低频时有震荡、速度不够均匀、在高速时输出转矩减小。 进电动机的分类 步进电动机的种类很多,按其运动的方式可分为旋转式步进电动机和直线式步进电动机;按其输出转矩的大小可以分为快速步进电动机和功率步进电动机;按其励磁绕组的相数可以分为两相、三相、四相、五相和六相步进电动机;按其工作原理可分反应式、永磁式和混合式步进电动机。 应式步进电动机 反应式步 进电动机的定子和转子不含永久磁铁,定子上绕有一定数量的绕组线圈,线圈轮流通电时,便产生一个旋转的磁场,吸引转子一步一步地转动。绕组线圈一旦断电,磁场即消失,所以反应式步进电动机掉电后不自锁。此类电动机结构简单、材料成本低、驱动容易,定子和转子加工方便,步距角可以做的较小,但动态性能差一些,容易出现低频振荡现象,电动机温升较高。 磁式步进 电动机 永磁式步进电动机的转子由永久磁钢制成,定子上的绕组线圈在换相通电时,不需要太大的电流,绕组断电时具有自锁能力。这种电动机的特点是动态性能好、输出转矩大、驱 动电流小、电动机不易发热,但制造成本高。由于转子受磁钢加工的限制,因而步距角较大,与之配套的驱动电源一般要求具有细分功能。 合式步进电动机 混合式步进电动机的转子上嵌有永久磁钢,可以说是永磁型,但从钉子和转子的导磁体来看,又和反应式相似,所以是永磁式和反应式相结合的一种形式,故称为混合式。该类电动机的特点是输出转矩大、动态性能好、步距角小、驱动电源电流小、功耗低,但结构稍复杂,成本相对较高。因为混合式步进电动机的 18 性价比较高,所以目前得到了广泛的应用。 进电动机的参数及其选择 如何正确选用 步进电动机是一项重要的工作,它需要与系统总体设计相协调。 首先要合理选择电动机的功率。通常根据生产机械负载的需要来选择电动机的功率,同时,还要考虑负载的工作制问题,也就是说,所选的电动机应适应机械负载的连续、短时或间断周期工作性质。功率选用时不能太大,也不能太小。选小了,保证不了电动机和生产机械的正常工作;选大了,虽然能保证正常运行,但是不经济,电动机容量不能被充分利用,而且电动机经常不能满载运行,使得效率和功率因数不高。 其次,根据电源电压条件,要求所选用的电动机的额定电压与频率同供电电源电压与频率相符合 。电动机的转速一定要按生产机械铭牌上的要求选择,否则可能改变生产机械的性能。此外,电动机的结构、防护、冷却和安装形式,应适应使用环境条件的要求,并且要力求安装、调试、检修方便,以保证电机能安全可靠的运行 距角的选择 步距角是在一个电脉冲信号的作用下,步进电动机转过的机械角位移。它与步进电动机的相数 m、转子齿数 进电动机的步距角计算公式为: =360 / (z m K) ( 6 ( 1)最大静转矩(保持转矩) T 大静转矩是指步进电动机在通电状态下,使转子离开平衡位置是的极限转矩值,它反映了步进电动机承受外加转矩的特性。最大静转矩也叫保持转矩,它是步进电动机最重要的参数之一。当我们说一台步进电动机的转矩是 12N没有特殊说明的情况下,通常就是指该电动机的最大静转矩。在步进电动机的产品样本中,均可查到最大静转矩或保持转矩(在额定电流和规定的通电方式下)。 ( 2)起动转矩 进电动机的起动转距是指步进电动机单相绕组励磁时所能带动的极限负载转矩。它可以通过最大静转矩 下表所示 步进电动机的起动转矩与最大静转矩的关系( T q/ 电动机相数 3 4 5 运行拍数 3 6 4 8 5 10 起动转矩 / 最大静转矩 19 (3) 距频特性 步进电动机的输出转矩与运行频率有关。一般来说,随着运行频率的升高,输出转矩逐渐下降。输出转矩与频率的关系称作矩频特性。步进电动机的矩频特性有两种,一种是起动距频特性,另一种是运行 矩频特性。 对于给定的负载转矩 动机在小于 fs间可以连续运行,但不能直接起动;当频率超过 ,步进电动机就会失步或堵转。 ( 4)定位转矩 系统如果断电,允许被控对象处于自由位置,则可选用反应式步进电动机;如果不允许被控对象处于自由状态,则应选永磁式或混合式步进电动机,这两种电动机在断电的状态下均有一定的定位转矩。 动机的转速与功率 同一功率的异步电机有几种转速。一般来说,电动机的同步转速愈高, 磁数极对数愈少,外廓尺寸愈小,价格愈低 ;反之,转速愈小,外廓尺寸愈大,价格愈高。在一般机械中,用得最多的是同步转速为 1500 或 30000转每分钟的电机。 电机的功率选择是否合适,对电动机的正常工作和经济性都有影响。功率选的过大,则电动机价格高,且经常不在满载下运行,电动机功率和功率因数都较低,造成很大的浪费;功率选小,不能保证正常的工作或使电动机长期过载而过早损坏。故电动机的功率略大于生产机械要求就可以了。 ( 6 传动时, c= 参素的确定 1. 各拖板重量 W 455N 2. 拖板与导轨贴塑板间摩擦系数 U=. 最大走刀抗力
