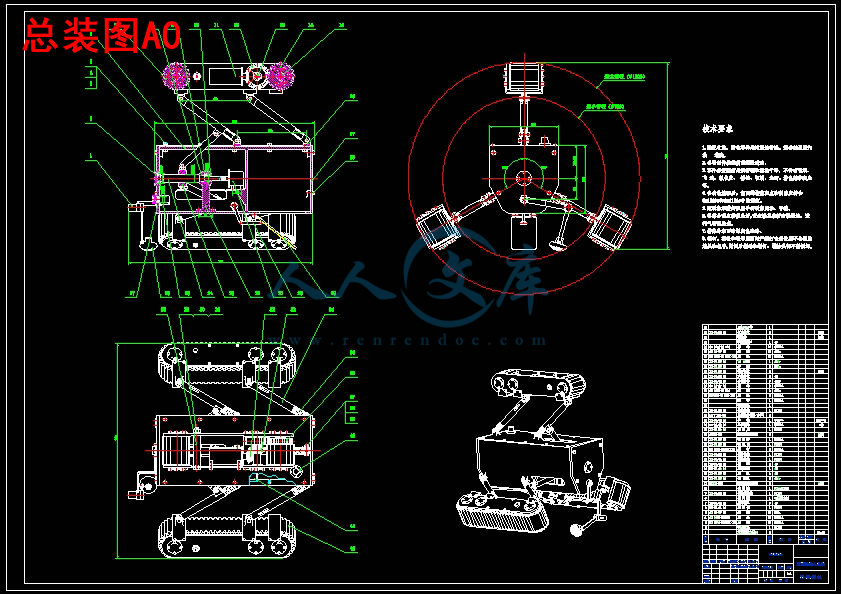

总装图A0.dwg
蜗杆A3.dwg

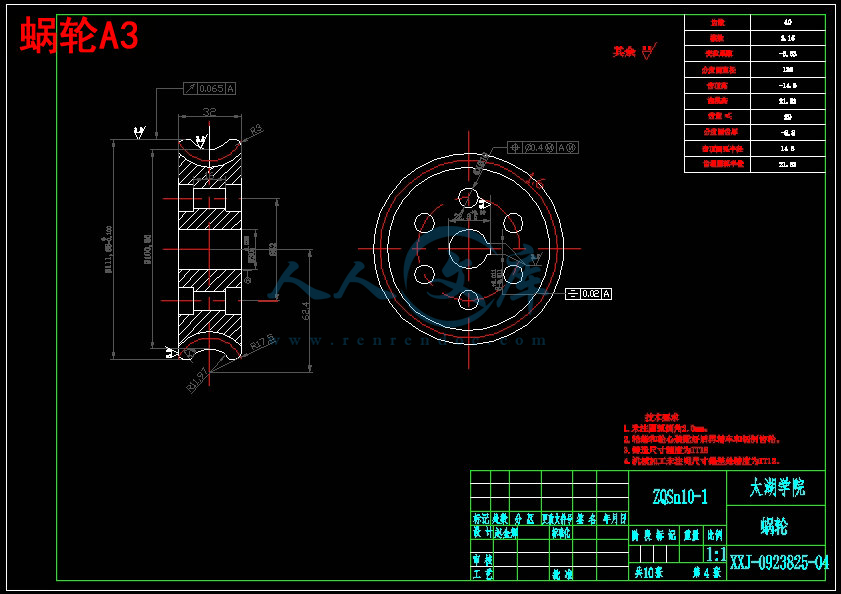

蜗轮A3.dwg

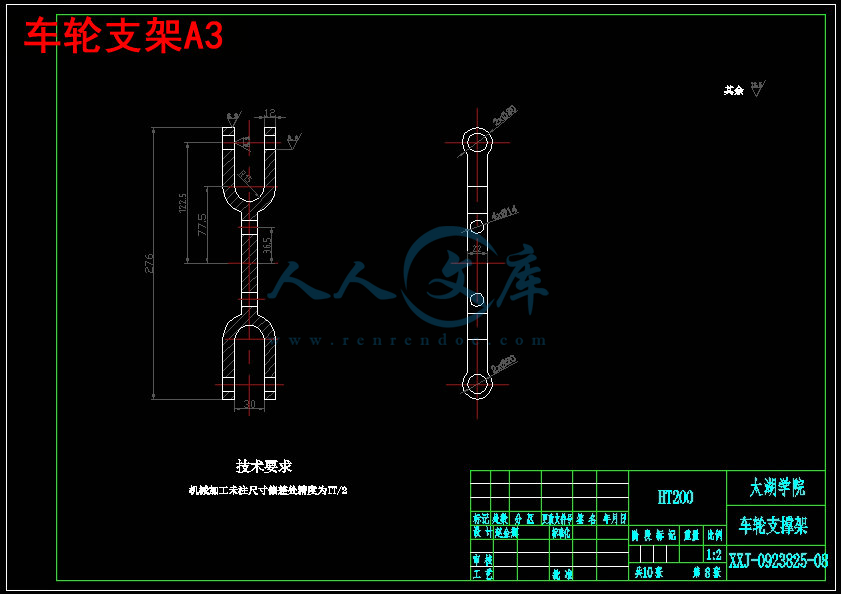

车轮支架A3.dwg
轴套A3.dwg

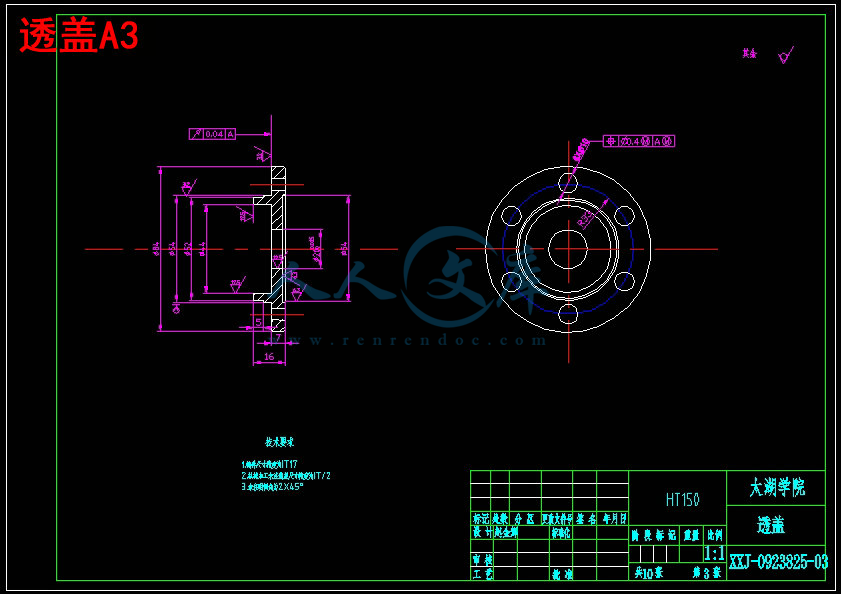

透盖A3.dwg
部件装配图A0.dwg
链轮A3.dwg
闷盖A31.dwg
压缩包内文档预览:(预览前20页/共46页)
预览图 预览图 预览图 预览图 预览图 预览图 预览图 预览图 预览图 预览图 预览图 预览图 预览图 预览图 预览图 预览图 预览图 预览图 预览图 预览图
编号:9209097    类型:共享资源    大小:4.09MB    格式:RAR    上传时间:2018-03-03 上传人:好资料QQ****51605 IP属地:江苏
45
积分
关 键 词:
管道 除尘 机器人 结构设计 10 cad 图纸 毕业论文
资源描述:

【温馨提示】 购买原稿文件请充值后自助下载。

以下预览截图到的都有源文件,图纸是CAD,文档是WORD,下载后即可获得。


预览截图请勿抄袭,原稿文件完整清晰,无水印,可编辑

有疑问可以咨询QQ:414951605或1304139763


摘  要

基于利用行星磨头清洗技术对管道进行清洗的目的,在总结现有的管道机器人设计方案的基础上,根据现场的实际情况,论文首先对管道清洗机器人行走部分进行方案设计,经分析比较后确定了新型管道清洗机器人行走的较佳设计方案,并据此方案对机器人作了行走部分结构设计;对机器人的行走特性进行了研究,提出了使机器人在管道内能够保持稳定运行的方法.通过对机器人机构的设计和机器人在直管道内运动情况的思考研究,进一步验证了设计思想的可行性。

最后,研究了管道清洗机器人行走系统的安全性能,给出了在高压情况下保证行走系统安全的基本方案,为管道清洗机器人系统的实用化提供可靠的依据。


关键词: 管道机器人;安全防护 ;行走


Abstract


   Based on the use of planetary grinding head cleaning technology for the purpose of cleaning pipes, at the conclusion of the existing pipeline robot design based on the actual situation at the scene, the first paper on the pipe cleaning robot to walk part of program design, by analysis and comparison a new pipeline after cleaning robot designed to walk a better program, and accordingly the program made a walk on part of the structure of robot design; characteristics of walking robots have been studied and put forward in the pipeline so that the robot was able to remain stable The method of operation. By the design of the robot body and the robot movement in the straight tube case study of thinking, and further verify the feasibility of the design idea.

    Finally, the research pipeline cleaning robot running the safety of the system performance, given the high-pressure circumstances to ensure that the basic operating system security program, for pipe cleaning robot system of the utility to provide a reliable basis.


Key words:  pipe robot;  security;  walk



目录

摘  要 III

Abstract IV

绪论 1

1 概述 2

1.1 管道清洗机器人常见问题分析 2

1.2 除垢机器人理念 2

1.3 基本设计任务 3

1.4毕业设计的目的 3

2.1 管道射流清洗机器人的本体设计 4

2.1.1 移动方式选择 4

2.1.2 传动方案的选择 4

2.2 管道清洗机器人变管径自适应性方案设计 6

2.3 动力系统的设计计算 9

2.3.1 管道机器人行驶阻力分析 9

2.3.2 减速器的选择 12

2.4 机器人的速度和驱动能力校核 13

2.4.1 运动速度校核 13

2.4.2 驱动能力校核 13

3 链轮传动的设计计算 14

3.1 链轮设计的初始条件 15

3.2  链轮计算结果 15

3.3历史结果 16

4 蜗轮蜗杆的设计计算 18

4.1  蜗轮蜗杆基本参数设计 18

4.1.1 普通蜗杆设计输入参数 18

4.1.2 材料及热处理 19

4.1.3 蜗杆蜗轮基本参数 20

4.1.4 蜗蜗轮精度 21

4.1.5 强度刚度校核结果和参数 22

4.1.6 自然通风散热计算 22

4.2蜗杆轴的结构设计 23

4.2.1 轴的强度较核计算 23

4.2.2 轴的结构设计 24

4.2.3 键的校核 25

5 弹簧的设计计算 25

6 安全性能 26

结论 27

参考文献 28

致谢 30




 绪论

1.1本课题研究的内容和意义

用于石油、天然气乃至民用上下水等管道在传输液、气体过程中,因温度、压力不同及介质与管道之间的物理化学作用,常常会高温结焦,生成油垢、水垢,存留沉积物,腐蚀物等,使有效传输管径减少,效率下降,物耗、能耗增加,工艺流程中断,设备失效,发生安全事故。尽管通过添加化学剂,采用合理的工艺参数,进行水质处理措施可以在一定程度上改善这些情况,但要完全避免污垢的产生是不可能的。我国的管道清洗行业长期以来80%采用的是化学方法以及手工清洗和机械清洗方法,成本高、效率低、污染环境等,远远不能满足现代社会日益增长的要求。探索和开发高效的清洗方法成为工业生产和人民生活的不可或缺的环节。

利用行星磨头清洗是一种新的清洗方法。与化学清洗及手工、机械清洗相比,具有清洗质量好、效率高、适应性强、成本低等一系列优点,可达到返旧还新的效果。作为一种清洁、高效、对环境无污染的清洗技术,具有可观的经济和社会效益。

1.2国内外发展状况

目前在管道清洗过程中,清洗设备绝大部分是采用无动力缆绳拖拉行走方式来进行清洗,无法根据管道的内部情况进行清洗参数的动态调整,管径的适应能力较差。为了解决这个问题,着眼于管道行走清洗机器人的研究开发,而在国内这方面研究尚少。为了较好地解决管道(束)的清洗难题,开发和研制管道清洗机器人势在必行。我们设计管道清洗机器人是把行星磨头清洗技术与机器人技术结合起来,进行综合设计开发,因此它的深入研究也将推动管道清洗技术的发展。

1.3本课题应达到的要求

作为高压水和化学清洗的有效补充手段,行走式管路清洗方法具有一定的独特性:如成本低廉、安全性好、无任何环境污染、水电消耗非常小。尤其是在化学清洗和高压水清洗方法无法应用或成本不允许的情况下,利用除垢机器人清洗能够发挥独特的作用,并取得良好的效果。

我们采用的是压缩空气喷洗机器人。除垢机器人的首要要解决的问题就是行走问题,怎样使机器人在管道中行走是除垢机器人能否成功完成的重要环节之一。目前管内机器人的驱动方式有自驱动 (自带动力源)、利用流体推力、通过弹性杆外加推力三种方式。根据输灰管道和回水管道内的实际情况,管道除垢机器人宜采用 自驱动方式。采用双步进电机驱动,通过谐波减速器将动力传递给行走装置。尽管自驱动管内机器人行走可以采用的轮式、脚式爬行式、蠕动式,履带式等多种形式,但因管道内有灰、灰垢和其他杂物,环境恶劣,附着能力差采用履带式方式比较合适,可以增大行走机构和管道内表面的接触面积,提高行走时机器人的附着能力 。





1 概述

1.1 管道清洗机器人常见问题分析

    目前,我国燃煤电厂输灰管道的除垢方法基本上可分为化学法和物理法。化学方法有加酸、炉烟 (C02)、阻垢剂、分散剂;物理方法有人工振击法、管材法、三相流法、晶种过滤、电解、电场、磁场、超声波和高频电磁场防垢,还有利用空穴效应和气蚀原理清垢的液气压清垢法等。经实践应用,上述方法均存在一定局限性,不能同时符合环保及技术性、经济性要求,多数不被电厂接受。目前常用的是化学清洗法和人工振击法。

   大多数的排灰管道都使用化学清洗,一般每隔1~2年需对冲灰管道进行一次清垢 ,化学清洗法存在很多弊端。

酸洗除垢法大部分是采用盐酸或硝酸加入适量的缓蚀剂配制而成的酸洗液。注入(或打入)管内进行除垢。酸洗液的效能是对水垢有溶解,剥离和疏松的作用,从而达到除垢的目的。

    酸洗除垢法工艺比较复杂,需要专业人员进行操作;酸洗液要根据水垢的性质,厚度进行配制,要求较为严格;酸洗法因为有酸,故对管道有一定的腐蚀副作用,因而锅炉酸洗次数不能过多

少数电厂为了环保和节约资金,采用人工振击法清理。当管道内的灰垢沉积到一定程度,严重影响电厂正常生产时,将灰垢集中处的管道切割,用铁锤人工振击管道,使灰垢和管道剥离 ,然后用吊车将管道吊起将灰垢倾倒出来。这种清理办法虽然简单,清理效果好,但需切割管道 ,容易使管道变形,且费工费时,劳动强度大。

目前也有研究采用高压水射流进行清洗的清洗机器人。但是采用高压水射流一方面会产生大量的废水,很难处理。有不少管道经过农田,清洗产生的废水不及时处理会对农田造成很大的污染。另一方面高压水射流清洗成本较大,每清洗一段管道都要用去几吨甚至十几吨水。

1.2 除垢机器人理念

作为高压水和化学清洗的有效补充手段,行走式管路清洗方法具有一定的独特性:如成本低廉、安全性好、无任何环境污染、水电消耗非常小。尤其是在化学清洗和高压水清洗方法无法应用或成本不允许的情况下,利用除垢机器人清洗能够发挥独特的作用,并取得良好的效果。

我们采用的是压缩空气喷洗机器人。除垢机器人的首要要解决的问题就是行走问题,怎样使机器人在管道中行走是除垢机器人能否成功完成的重要环节之一。目前管内机器人的驱动方式有自驱动 (自带动力源)、利用流体推力、通过弹性杆外加推力三种方式。根据输灰管道和回水管道内的实际情况,管道除垢机器人宜采用 自驱动方式。采用双步进电机驱动,通过谐波减速器将动力传递给行走装置。尽管自驱动管内机器人行走可以采用的轮式、脚式爬行式、蠕动式,履带式等多种形式,但因管道内有灰、灰垢和其他杂物,环境恶劣,附着能力差采用履带式方式比较合适,可以增大行走机构和管道内表面的接触面积,提高行走时机器人的附着能力 。


内容简介:
编号学院毕业设计(论文)题目管道除尘机器人结构设计信机系机械工程及自动化专业学号学生姓名指导教师学院本科毕业设计(论文)诚信承诺书本人郑重声明所呈交的毕业设计(论文)管道除尘机器人结构设计是本人在导师的指导下独立进行研究所取得的成果,其内容除了在毕业设计(论文)中特别加以标注引用,表示致谢的内容外,本毕业设计(论文)不包含任何其他个人、集体已发表或撰写的成果作品。班级机械97学号0923825作者姓名2013年5月25日学院信机系机械工程及自动化专业毕业设计论文任务书一、题目及专题1、题目管道除尘机器人结构设计的研究2、专题二、课题来源及选题依据1该课题为企业生产实际,目前,我国燃煤电厂输灰管道的除垢方法基本上可分为化学法和物理法。经实践应用,上述方法均存在一定局限性,不能同时符合环保及技术性、经济性要求,多数不被电厂接受。目前常用的是化学清洗法和人工振击法。但这两种方法也各有缺点。2本课题就是针对这一现状,对输灰管道清灰机器人进行初步探讨,以期能达到清洁环保等功能,完成该课题可对我们大学期间所学知识进行一次全面的专业训练,可以培养我们掌握如何运用过去所学知识去解决生产中实际问题的方法,增强从事本专业实际工作所必需的基本能力和开发研究能力,可以提高我们的专业素质,为今后走上工作岗位打下一个良好的基础。三、本设计(论文或其他)应达到的要求I1、能正确合理分析产品设计的具体要求和产品的功能实现;2、能合理根据产品的设计要求拟定多种解决方案,并进行多方案优化分析设计;3、合理选择和设计部件的传动方案,并能进行一些必要的设计计算;4、正确选择零部件中各零件,并能进行一定的校核计算和优化设计;5、绘制机器人行走部件装配图;6、设计绘制零件工作图若干;7、编制设计计算说明书1份;四、接受任务学生机械97班姓名赵金辉五、开始及完成日期自2012年11月7日至2013年5月25日六、设计(论文)指导(或顾问)指导教师签名签名签名教研室主任学科组组长研究所所长签名II系主任签名2012年11月12日摘要基于利用行星磨头清洗技术对管道进行清洗的目的,在总结现有的管道机器人设计方案的基础上,根据现场的实际情况,论文首先对管道清洗机器人行走部分进行方案设计,经分析比较后确定了新型管道清洗机器人行走的较佳设计方案,并据此方案对机器人作了行走部分结构设计对机器人的行走特性进行了研究,提出了使机器人在管道内能够保持稳定运行的方法通过对机器人机构的设计和机器人在直管道内运动情况的思考研究,进一步验证了设计思想的可行性。最后,研究了管道清洗机器人行走系统的安全性能,给出了在高压情况下保证行走系统安全的基本方案,为管道清洗机器人系统的实用化提供可靠的依据。关键词管道机器人;安全防护;行走IIIABSTRACTBASEDONTHEUSEOFPLANETARYGRINDINGHEADCLEANINGTECHNOLOGYFORTHEPURPOSEOFCLEANINGPIPES,ATTHECONCLUSIONOFTHEEXISTINGPIPELINEROBOTDESIGNBASEDONTHEACTUALSITUATIONATTHESCENE,THEFIRSTPAPERONTHEPIPECLEANINGROBOTTOWALKPARTOFPROGRAMDESIGN,BYANALYSISANDCOMPARISONANEWPIPELINEAFTERCLEANINGROBOTDESIGNEDTOWALKABETTERPROGRAM,ANDACCORDINGLYTHEPROGRAMMADEAWALKONPARTOFTHESTRUCTUREOFROBOTDESIGNCHARACTERISTICSOFWALKINGROBOTSHAVEBEENSTUDIEDANDPUTFORWARDINTHEPIPELINESOTHATTHEROBOTWASABLETOREMAINSTABLETHEMETHODOFOPERATIONBYTHEDESIGNOFTHEROBOTBODYANDTHEROBOTMOVEMENTINTHESTRAIGHTTUBECASESTUDYOFTHINKING,ANDFURTHERVERIFYTHEFEASIBILITYOFTHEDESIGNIDEAFINALLY,THERESEARCHPIPELINECLEANINGROBOTRUNNINGTHESAFETYOFTHESYSTEMPERFORMANCE,GIVENTHEHIGHPRESSURECIRCUMSTANCESTOENSURETHATTHEBASICOPERATINGSYSTEMSECURITYPROGRAM,FORPIPECLEANINGROBOTSYSTEMOFTHEUTILITYTOPROVIDEARELIABLEBASISKEYWORDSPIPEROBOTSECURITYWALKIVV目录摘要IIIABSTRACTIV绪论11概述211管道清洗机器人常见问题分析212除垢机器人理念213基本设计任务314毕业设计的目的321管道射流清洗机器人的本体设计4211移动方式选择4212传动方案的选择422管道清洗机器人变管径自适应性方案设计623动力系统的设计计算9231管道机器人行驶阻力分析9232减速器的选择1224机器人的速度和驱动能力校核13241运动速度校核13242驱动能力校核133链轮传动的设计计算1431链轮设计的初始条件1532链轮计算结果1533历史结果164蜗轮蜗杆的设计计算1841蜗轮蜗杆基本参数设计18411普通蜗杆设计输入参数18412材料及热处理19413蜗杆蜗轮基本参数20414蜗蜗轮精度21415强度刚度校核结果和参数22416自然通风散热计算2242蜗杆轴的结构设计23421轴的强度较核计算23422轴的结构设计24423键的校核255弹簧的设计计算25VI6安全性能26结论27参考文献28致谢30学院学士学位论文0绪论11本课题研究的内容和意义用于石油、天然气乃至民用上下水等管道在传输液、气体过程中,因温度、压力不同及介质与管道之间的物理化学作用,常常会高温结焦,生成油垢、水垢,存留沉积物,腐蚀物等,使有效传输管径减少,效率下降,物耗、能耗增加,工艺流程中断,设备失效,发生安全事故。尽管通过添加化学剂,采用合理的工艺参数,进行水质处理措施可以在一定程度上改善这些情况,但要完全避免污垢的产生是不可能的。我国的管道清洗行业长期以来80采用的是化学方法以及手工清洗和机械清洗方法,成本高、效率低、污染环境等,远远不能满足现代社会日益增长的要求。探索和开发高效的清洗方法成为工业生产和人民生活的不可或缺的环节。利用行星磨头清洗是一种新的清洗方法。与化学清洗及手工、机械清洗相比,具有清洗质量好、效率高、适应性强、成本低等一系列优点,可达到返旧还新的效果。作为一种清洁、高效、对环境无污染的清洗技术,具有可观的经济和社会效益。12国内外发展状况目前在管道清洗过程中,清洗设备绝大部分是采用无动力缆绳拖拉行走方式来进行清洗,无法根据管道的内部情况进行清洗参数的动态调整,管径的适应能力较差。为了解决这个问题,着眼于管道行走清洗机器人的研究开发,而在国内这方面研究尚少。为了较好地解决管道束的清洗难题,开发和研制管道清洗机器人势在必行。我们设计管道清洗机器人是把行星磨头清洗技术与机器人技术结合起来,进行综合设计开发,因此它的深入研究也将推动管道清洗技术的发展。13本课题应达到的要求作为高压水和化学清洗的有效补充手段,行走式管路清洗方法具有一定的独特性如成本低廉、安全性好、无任何环境污染、水电消耗非常小。尤其是在化学清洗和高压水清洗方法无法应用或成本不允许的情况下,利用除垢机器人清洗能够发挥独特的作用,并取得良好的效果。我们采用的是压缩空气喷洗机器人。除垢机器人的首要要解决的问题就是行走问题,怎样使机器人在管道中行走是除垢机器人能否成功完成的重要环节之一。目前管内机器人的驱动方式有自驱动自带动力源、利用流体推力、通过弹性杆外加推力三种方式。根据输灰管道和回水管道内的实际情况,管道除垢机器人宜采用自驱动方式。采用双步进电机驱动,通过谐波减速器将动力传递给行走装置。尽管自驱动管内机器人行走可以采用的轮式、脚式爬行式、蠕动式,履带式等多种形式,但因管道内有灰、灰垢和其他杂物,环境恶劣,附着能力差采用履带式方式比较合适,可以增大行走机构和管道内表面的接触面积,提高行走时机器人的附着能力。管道除尘机器人行星结构设计11概述11管道清洗机器人常见问题分析目前,我国燃煤电厂输灰管道的除垢方法基本上可分为化学法和物理法。化学方法有加酸、炉烟C02、阻垢剂、分散剂;物理方法有人工振击法、管材法、三相流法、晶种过滤、电解、电场、磁场、超声波和高频电磁场防垢,还有利用空穴效应和气蚀原理清垢的液气压清垢法等。经实践应用,上述方法均存在一定局限性,不能同时符合环保及技术性、经济性要求,多数不被电厂接受。目前常用的是化学清洗法和人工振击法。大多数的排灰管道都使用化学清洗,一般每隔12年需对冲灰管道进行一次清垢,化学清洗法存在很多弊端。酸洗除垢法大部分是采用盐酸或硝酸加入适量的缓蚀剂配制而成的酸洗液。注入或打入管内进行除垢。酸洗液的效能是对水垢有溶解,剥离和疏松的作用,从而达到除垢的目的。酸洗除垢法工艺比较复杂,需要专业人员进行操作;酸洗液要根据水垢的性质,厚度进行配制,要求较为严格;酸洗法因为有酸,故对管道有一定的腐蚀副作用,因而锅炉酸洗次数不能过多少数电厂为了环保和节约资金,采用人工振击法清理。当管道内的灰垢沉积到一定程度,严重影响电厂正常生产时,将灰垢集中处的管道切割,用铁锤人工振击管道,使灰垢和管道剥离,然后用吊车将管道吊起将灰垢倾倒出来。这种清理办法虽然简单,清理效果好,但需切割管道,容易使管道变形,且费工费时,劳动强度大。目前也有研究采用高压水射流进行清洗的清洗机器人。但是采用高压水射流一方面会产生大量的废水,很难处理。有不少管道经过农田,清洗产生的废水不及时处理会对农田造成很大的污染。另一方面高压水射流清洗成本较大,每清洗一段管道都要用去几吨甚至十几吨水。12除垢机器人理念作为高压水和化学清洗的有效补充手段,行走式管路清洗方法具有一定的独特性如成本低廉、安全性好、无任何环境污染、水电消耗非常小。尤其是在化学清洗和高压水清洗方法无法应用或成本不允许的情况下,利用除垢机器人清洗能够发挥独特的作用,并取得良好的效果。我们采用的是压缩空气喷洗机器人。除垢机器人的首要要解决的问题就是行走问题,怎样使机器人在管道中行走是除垢机器人能否成功完成的重要环节之一。目前管内机器人的驱动方式有自驱动自带动力源、利用流体推力、通过弹性杆外加推力三种方式。根据输灰管道和回水管道内的实际情况,管道除垢机器人宜采用自驱动方式。采用双步进电机驱动,通过谐波减速器将动力传递给行走装置。尽管自驱动管内机器人行走可以采用的轮式、脚式爬行式、蠕动式,履带式等多种形式,但因管道内有灰、灰垢和其他杂物,环境恶劣,附着能力差采用履带式方式比较合适,可以增大行走机构和管道内表面的接触面积,提高行走时机器人的附着能力。学院学士学位论文213基本设计任务131设计题目管道清洗机器人行走部件的设计132任务1设计、计算涡轮和链轮机构;2设计传动结构造型;3用计算机绘制装配图和主要零件图;4按指定格式和要求撰写毕业设计计算说明书14毕业设计的目的毕业设计是对学生进行工程师基本训练的重要环节,通过毕业设计能达到以下目的。1巩固熟悉并综合运用所学的知识;2培养理论联系实际的学风;3熟悉进行机械设计的一般步骤和常见问题,掌握机械设计的一般技巧。4学会查阅运用技术资料;初步掌握对专业范围内的生产技术问题进行研究的能力。管道除尘机器人行星结构设计32管道射流清洗机器人21管道射流清洗机器人的本体设计管道清洗机器人应用于管道直径350600MM的管道中工作,作业环境要求整个结构的尺寸应尽可能的小并且具备一定的牵引力,整个设计从选取移动方式入手。211移动方式选择管道清洗机器人要实现实际应用中的可靠性及实用性,必须依据管道内作业特点来设计出稳定运行,满足清洗性能要求的机器人。在进行清洗时候,要求系统必须保证喷头具备一定的对中性能,能适应不同的管径变化,对于在行进过程中,管内可能出现凸凹不平情况,机器人还应具备一定的越障能力。如果机器人在运动过程中产生旋转或由于重心偏移而使得机器人的轴线与管道的中心线产生偏转角,载体可能卡在管道内而无法取出,严重时不得不破坏管道取出机器人。对于大口径的管道机器人,由于其自重较大,如果支撑臂不具备自动定心性能,必定产生偏转角,其结果使机器人运动阻力增大,出现“卡持”现象。为了提高作业的可靠性,设计中要求机器人应具有可靠的管道适应性和定心性。在现有的管道机器人设计中,移动型本体结构,主要有履带式、支腿式、轮式结构以及蛇行、蠕动、变形运动等几种形式。如壁面爬行、水下推动等机构。蛇行、蠕动、变形运动多适合于光滑的管壁、地面或水下。履带式着地面积大,对不平路面的适应性强,但是是体积大,不易实现转弯,而且要保持履带的张紧,结构复杂,如图所示支腿式对粗糙表面性能较好、带载能力强,但其控制系统、机械结构均复杂、移动行走速度慢轮式移动方式速度快,转弯容易,对中性好,尤其是径向辐射轮式结构,能够保证机器人在运行过程中,其中心轴线与管道轴线保持一致,缺点是着地面积相对较小,维持附着牵引力较困难。212传动方案的选择机器通常是由原电机,传动系统和工作机三部分所组成。传动系统是将原动机的运动和动力进行传递与分配的作用,可见,传动系统是机器的重要组成部分。传动系统的质量与成本在整台机器中占有很大比重。因此,在机器中传动系统设计的好坏,对整部机器的性能、成本以及整体尺寸的影响都是很大的。所以合理地设计传动系统是机械设计工作地一重要组成部分。合理的传动方案首先应满足工作机的性能要求,其次是满足工作可靠、结构简单、尺寸紧凑、传动效率高、使用维护方便、工艺性和经济性好等要求。很显然,要同时满足这些要求肯定比较困难的,因此,要通过分析和比较多种传动方案,选择其中最能满足众多要求的合理传动方案,作为最终确定的传动方案。机器人常用的驱动方式有液压驱动、气动驱动、电动驱动三种基本方式。电动驱动学院学士学位论文4主要有步进电机、直流伺服电机和交流伺服电机。液压与气动方式对环境要求较高,实现起来较复杂,而电机驱动结构简单,较易实现密封与调速控制。故在本设计中选用步进电机作为机器人本体的驱动动力减速器选用行星齿轮减速器。驱动动力从电机经由减速器减速后,在满足管径自适应性的基础上,如何更好地将动力传递到主动轮上,是选择机器人传动方式过程中重点考虑的问题。结合径向辐射管道射流清洗机器人的结构布局方式的特点,在本设计中主要通过一套动力变换装置和同步链传动机构来实现。1、动力变换装置的设计在如图所示的径向辐射轮式移动结构中,当预紧弹簧给于基本的预紧力后,刚好使得位于最上侧的轮处于与管壁相接触的临界状态,也就是说上轮与管壁间的接触压力刚好为零,所以机器人整体的驱动力绝大部分来自轮1和轮3,而且机器人本体的重心位置位于管道的轴线下方40MM左右如图所示,增强了机器人的稳定性。下面两轮所在支腿中心线与减速器输出轴线垂直,且两支腿中心线的夹角为120,故需要一动力变换装置来实现动力的分流。蜗杆传动是空间交错的两轴间传递运动和动力的一种传动机构,两轴线交错的夹角可为任意值,由于蜗杆齿是连续不断的螺旋齿,它和蜗轮齿是逐渐进入啮合及逐渐退出啮合的,同时啮合的次对又较多,故冲击载荷小,传动平稳,噪声低。在设计中蜗杆与两蜗轮之间的轴线夹角为90,两蜗轮轴线之间的夹角为120。如图21所示。图21车轮端面图2、同步链传动设计由于设计的机器人具备在一定的管径变化范围内行走的能力,在管径发生变化的时候,主动轮与管道中心的距离也相应发生改变,在现有的相关管道机器人传动方案中,更多的是采用全齿轮传动方式,即动力经变换后,通过增加惰轮的方式,将动力传递到主动轮,虽然该方案的传动效率较高,但是结构复杂,对环境的适应能力较差,可适应管径变化范围较小,在本设计中,动力经蜗轮蜗杆装置变换后,通过传动比为11的齿轮传动,将动力传递到各支腿,因为空间尺寸关系,在两者之间增加一惰轮机构,再应用管道除尘机器人行星结构设计5同步链将动力传送到主动轮1和轮3。同步带轮轴1与支腿与安装底座的连接轴同轴,故无论管径如何变化,两个同步链轮间的轴线距离保持不变,只要支腿的长度足够长,就可适应足够大的管径变化范围。22管道清洗机器人变管径自适应性方案设计管道由于制作误差、使用过程中局部结垢、局部压力过大而产生变形以及内表面杂物的存在,清洗机器人在碰到变形部位及杂物时,由于阻力而使支撑臂收缩,同时在驱动力的作用下通过变形部位,当再次达到管道正常段时,支撑臂能够在弹簧的作用下像伞一样张开,使机器人重新恢复原来的平稳状态。这个过程就是机器人的自适应过程。有了自适应性,机器人就能穿过一个个变形部位,以达到对管道进行有效清洗的目的,在本设计中,对于自适应性的设计主要包括两方式各支腿单独调整和支腿整体调整。1、支腿单独调整方式各支腿的单独调整方式。当机器人在行进过程中,其中的一个或多个支腿遇到障碍物包括突起和凹陷时,利用支腿内部的调整弹簧来改变支腿的长度使得支腿与管壁处于理想的接触状态,以满足稳定作业要求。同时调整弹簧也能起到一定的缓冲减震作用。该装置主要是针对相同管径或管径变化范围不是很大的情况下,当管径变化范围较大时,则应使用支腿的整体调整方式。2、支腿整体调整方式目前管道机器人在适应不同管径的调节机构常用的有蜗轮蜗杆调节方式,升降机调节方式、滚珠丝杠螺母副调节方式和弹簧压紧调节方式。比较研究了各种调节机构的优缺点,针对本课题的工程实际需要,并根据前后支腿的特性要求,在前支腿即从动轮支腿选用弹簧压紧调节方式,后支腿即主动轮支腿选用滚珠丝杠螺母副调节方式。这两种调节机构能保证机器人具有充裕并且稳定的牵引力,并且管径变化范围比较大,下面综合分析该两种调节方式。(1)滚珠丝杠螺母副调节方式自适应方案。其具体设计如图22所示是滚珠丝杠螺母副调节方式示意图,其工作原理是安装在轴套和丝杠螺母之间的压力传感器间接检测驱动车轮和管道内壁之间的压力FY,并实时将压力值回馈回监控装置,当压力FY的值小于所允许的最小压力值FY时,连杆AB的一端和车轮轴铰接在一起,另一端铰接在固定支点A,推杆CD与连杆AB铰接在B点,另一端铰接在轴套上C点,轴套在圆周方向相对固定,因此滚珠丝杠的转动将带动丝杠螺母沿轴线方向在滚珠丝杠上来回滑动,从而带动推杆运动,进而推动连杆AB绕支点A转动,使车轮撑开或者紧缩以达到适应不同的管径的目的。保证管道机器人以稳定的压紧力撑紧在管道内壁上,使机器人具有充足且稳定的牵引力。学院学士学位论文6图22滚珠丝杠螺母副调节方式下面分析滚珠丝杠螺母副调节方式的力学特性,如图所示,以固定支点A为坐标系的原点,建立如图所示的坐标系XOY,石为连杆AB的长度,几是推杆CD的长度,乌是支点D到固定支点A之间的距离,“是推杆CD与水平方向之间的夹角,尹是连杆AB与水平方向之间的夹角,凡为管道内壁作用在车轮上的压力即封闭力,艺F是滚珠丝杠螺母作用在推杆上的轴向推力,T是作用在滚珠丝杆轴上的有效扭矩。TMDA是电机轴的输出扭矩。在坐标系XOY中,由几何关系可得LSINLSIN23YLSIN(21)B1XLCOSLCOSC23对上式两边分别取微分可得LCOSYB1LCOSLCOS2223LSINLSINXC化简上式得管道除尘机器人行星结构设计7(TANTAN)(23)CX13LBY由虚功原理得0(24)FCX31IGINBY将式代入上式并化简得(25)GIIL311TAN所采用的滚珠丝杠螺母副的导程记为,为滚珠丝杠和丝杠螺母之间的相对转角,则丝P杠螺母的位移为S。2H对上式等号两边分别取微分得26SH考虑滚珠丝杠螺母副,由虚位移原理可得270TFS式中,为滚珠丝杠螺母副的传动效率。合并整合上两式得T(28)GIIHHNLPP311TAN2此式即为滚珠丝杠螺母副调节方式的力学特性。(2)弹簧压紧调节方式如图所示的是从动轮的弹簧压紧调节方式示意图,其工作原理与滚珠丝杠螺母副调节方式原理类似,只是在张紧力调整方面采用被动调整方式。当管径发生变化时,作用在从动轮上的压力变化,使得压紧弹簧产生伸缩,而带动推杆运动,进而推动连杆AB绕支点A转动,使车轮撑开或者紧缩以达到适应不同的管径的目的。与滚珠丝杠螺母副调节方式的主要区别就在于在压紧力的调节方面由调整电机的的主动调整变为压紧弹簧的被动调整。故在弹簧压紧调节方式的力学特性如下学院学士学位论文8图23弹簧压紧调节方式选取其中的一个支承臂作为研究对象,其受力分析如图所示,由前述滚珠丝杠螺母副调节方式的分析可知,弹簧压紧调节方式的力学平衡方程为290FSF式中,F弹簧的压紧力,N。整理得F210GI31I1NTANL)(弹簧压紧力可表示为FK(211)(210SXF为弹簧的初始长度MM,K为弹簧的弹性系数(N/MM)。从上边的式子可以看出,弹簧压紧力F只是位移函数,因此该机构具有负反馈作用,在一定的管径变化范围内,封闭力之和N变化不大。由此可见该机构具有常封闭特性,这样便增加了载体的稳定性和可靠性,同时由于弹簧压紧力F的回馈作用可使机构具有自适应调节的功能。23动力系统的设计计算231管道机器人行驶阻力分析在计算前,我们先设定我们所设计的机器人的行进速度是18M/MIN。机器人在管道内进行清洗作业时,必须克服来自管道内表面的滚动摩擦阻力,FF(212)GFNF式中,F是滚动摩擦因数,即轮子在一定条件下滚动所需要的推力。为机器人轮子负荷之和。也就是GN管道除尘机器人行星结构设计9GCOS(0R606FFFGCOS(600213式中机器人管内作业姿态角,机器人本体重量,KG。R当姿态角分别为60或者60时候,系统的阻力最大。预设为05,机器人重量为10KG,由于轮子手的是弹簧调节,则弹簧对轮子又很大的压力,由于我们采用的是型芯磨头切削,对车身的稳定性要求较其他更为严格,假设弹簧对轮子的压力是40X98N,1098490N。F总阻力49005245N根据实际情况,我们设计主动轮半径R50MM,总阻力矩为2450051225NMRM已经设过机器人行进速度为18M/MIN,则主动轮转速应该是R/MINV18N5732R340W电机的额定转速为1500R/MIN系统传动比为NI26S电机提供的驱动力矩为NMQ1501I263SMWNQ0295TP考虑到机器人在管道内行进出现的在和突变情况,取安全系数为2,则电机的功率为46W,电机选用YS5614型。如下表。得转速为1500R/MIN额定功率为60W额定电流为028A效率为56功率因数为058额定转矩为24NM学院学士学位论文10表24YS系列电机技术参数型号额定功率W额定电流A额定电压V额定频率ZH同步转速1MINR效率()功率因数YS451216093300046057YS451410012150028045YS452225012300052060YS452416016150032049YS501240017300055065YS501425017150042053YS502260023300060066YS502440023150050054YS561290032300062068YS561460028150056058YS5622120038300067071YS562490039150058061YS6312180053300069075YS6314120048150060063YS6322250067300072078YS6324180065150064066YS71123700953000735080YS7114250083150067068YS71161800743802或38050100059063管道除尘机器人行星结构设计11表25YS系列电机技术参数续额定频率ZH同步转速1MINR效率()功率因数额定转矩堵转转矩额定电流堵转电流额定转矩最大转矩声功率极)(ADB30004605723602465150028045246024603000520602360246515003204924602460300055065236024651500420532460246030006006623602470150050054246024603000620682360247015005605824602460300067071236024701500580612460246530006907523602470150060063246024653000720782360247015006406624602465300073508023602475150067068246024655010005906320552060232减速器的选择在选择了电机型号之后,需要选择与之相应的减速器。在确定了减速器的类型后,减速器的选择关键在减速比的选择。1、考虑驱动能力时减速比的计算根据电机的相关资料,可知电机的额定转矩为09NM,为满足机器人能正常行驶,则整个驱动系统电机的驱动力矩经传动系统减速增扭后,驱动力矩应大于等于机器人所受到的总的阻力矩,即应保证传动系统的传动比应满足INMIN125064DM2考虑机器人最高运行速度传动比的计算根据电机相关资料,可知电机的额定转速为R/MIN则传动系统的最大传DN150动比应该满足MAXIDMAXWN150I2673基于上述传动比,我们可以确定传动系统的传动比应该满足SI学院学士学位论文12214MINSAXI传动比里面蜗杆传动的传动比为580,选用20W则减速器的出动比为RI215MAXINRWDDI我们选用12RI根据小功率计算机书上说明,选用GBX40行星减速器。其参数如截图所示图26减速器参数表24机器人的速度和驱动能力校核确定电机和减速器后,我们必须进行机器人的运动速度和驱动能力的校核,以确保机器人有足够驱动力的同时,能满足机器人的最高行走速度要求。241运动速度校核根据以上所选电机和减速器的性能指针,可知电机的额定转速3000R/MIN,减DN速器的传动比是12,以及机器人所要求的主动轮半径ROO5M,可以计算出机器人在确定电机和减速器后的最高车速VDRW2N3140518I2V虽然V大于预期设定速度,但是我们可以通过控制电机的转速已使机器人低于此速度行驶,而且还有一定得速度储备,在机器人需要快速行进至工作位置的情况下,尽可能有较快的速度。242驱动能力校核根据电机的额定输出转矩为24NM,传动比I为240,则机器人总的驱动力矩为240576WMM因为机器人总的驱动力矩大于其所受到的总的阻力矩,所以机器人能够有足够的动管道除尘机器人行星结构设计13力起车,并有一定的动力储备。经过上述计算和校核,所选的施奈德BSH4552T伺服电机和GBX40行星齿轮减速器能够满足管道射流清洗机器人的性能要求,从而可以由其组成机器人的行驶驱动系统。学院学士学位论文143链轮传动的设计计算31链轮设计的初始条件链轮设计的初始条件如图31所示表31初始条件名称数值单位传递功率0023小链轮转速573MINR平均转动比1;可大或小05大链轮转速573IR传动转类倾斜传动传动速度低速转动()SMV润滑条件由设计结果确定(推荐)中心距条件可调载荷性质平稳载荷原动机种类电动机或汽轮机弹紧装置张紧轮32链轮计算结果经过设计手册的计算,得到的链轮计算结果如下表32设计结果名称数值单位小链轮齿数38大齿轮齿数38张紧轮齿数38平均传动比1000大链轮转速5730MINR设计功率002KW链条节距12700MM链号08A链条速度0046S润滑方式油刷或油壶人工定期润滑粗定中心距25400MM链长节数7800节链条长度0991M管道除尘机器人行星结构设计15理论中心距50800MM实际中心距506MM续表32名称数值单位有效圆周力49904N作用于轴上的拉力58637N滚子外径(最大值)795MM链条排距1438MM内链板高(最大值)1207MM许用静强度安全系数400静强度安全系数2765铰链比压1127MPA由上面我们得到链轮的基本尺寸排拒1438MM分度圆直径8928MM齿顶圆直径965MM齿根圆直径8084MM33历史结果由手册计算我们的历史结果如表表33历史结果名称符号数值单位公式说明小链齿轮数Z13800ZZ,Z9,Z应参照链速选1MINMIN1取链速063388Z1151719212325连轮齿数应优先选取以下数列17,19,21,23,25,38,57,76,95,114增大Z,链条紧边1的总拉力下降,多边形效应减小,磨损小,但尺寸重量增大当Z和Z为奇12数而L为偶数时,P将有利于链条和链轮齿均匀磨损Z和Z的选取应考12虑大齿轮参数Z23800ZZI通常Z120Z150212MINZ增大时,节距2(或总长)磨损伸长率许用值减少,链传动的磨损寿命降低,且传动尺寸大平均传动比I100000,通常,推荐12ZNI7II235,当V1时,取E05D,但不小于(025035)B;对于调心轴承,E05B。(A)向心轴承(B)向心推力轴承(C)并列向心轴承D滑动轴承图43轴的支反力作用点在做计算简图时,应先求出轴上受力零件的载荷(若为空间力系,应把空间力分为圆周力、轴向力和径向力,然后把他们全部转化到轴上),并将其分解为水平分力和垂直分力,如图44A所示。然后求出各支承处的水平反力F和垂直反力F(轴向反力可表NHNV示在适当的面上,图44C是表示在垂直面上,图44C是表示在垂直面上,故标以F),1NV(2)做出弯矩图根据上述简图,分别按水平面和垂直面计算各力产生的弯矩,并按计算结果分别做出水平面上的弯矩M图(图44B)和垂直面上的弯矩M图(图44C);然后按下式HV计算总弯矩并做出M图(图44D)。管道除尘机器人行星结构设计25图44轴的载荷分析图(3)做出扭矩图扭矩图如图44E所示学院学士学位论文26(4)初步估算轴的直径选择轴的材料为40CR经调质处理,由表2611查得材料机械数据为70BMP5SA1328A根据公式初步计算轴直径3950TPDN332T30PNA带入数据得出D112MM即轴的最小直径为112,现在选择125MM,MIND422轴的结构设计根据轴上面的定位要求,现在轴的基本参数如下图所示图45轴的基本尺寸参数423键的校核选用A型普通键,轴键、轮毂的材料都用20钢。BH66取L为203210410IBTKLD管道除尘机器人行星结构设计27式中T传递的转矩;K键与轮毂、键槽的接触高度K05H3键的工作长度LB17MM;LLD轴的直径;键、轴、轮毂三者中最弱材料的许用挤压应力,MPA,见表62;P表62许用应力参数载荷性质许用挤压应力、许用压力连接方式键或毂、轴的材料静载荷轻微冲击冲击钢1201501001206090P静连接铸铁708050603045410B所以此键符合要求学院学士学位论文285弹簧的设计计算根据我们的设计情况,我们应该选用圆柱螺旋压缩弹簧。当此机器人在管道内行走时受到的最大压力为40KG,急弹簧的最大压力为。其受力图如图51所示409832N图51弹簧受力图1根据条件选择材料,并确定其许用应力。因弹簧在一般在和条件下工作,可以按第3类弹簧来考虑,现选用碳素弹簧钢丝C级,我们设计导柱为14MM,间隙C为4MM,则弹簧中径D为18MM。现估计取弹簧直径为3MM2根据强度条件计算弹簧钢丝直径。现选取旋绕比C6,由机械设计164得514C10652K根据式(1612)得2C392156D16348F改取D32MM,不变,故()不变,取D18MM,C5625计算得B182K1253,于是2C3921562D1638FK上值与原来估计值相近,取弹簧钢丝的标准直径D32MM,此时D18MM,是标准值,则DD1832212MM2D3根据刚度条件,计算弹簧圈数N。据我们设计要求,可选弹簧圈数为10圈。管道除尘机器人行星结构设计294验算。(1)弹簧初拉力5201FK初应力按式(168)得09544MPA0038DKD按照图169,当C562时,初应力的推荐值为65150MPA,所以此初应力0值合适。(2)极限工作应力取056,则LIMLIB0561570MPA8792MPA。LI学院学士学位论文306安全性能在现有的管道清洗作业中,水射流清洗应该是比较先进的一种清洗方式,但是水射流清洗在安全性能上与我们所设计的差了不少。高压水射流设备在高压工况运行时,自高压泵组或增压器的高压缸体至喷嘴,所有过流部件均处于高压蓄能状态。此时,水的可压缩性已不能被忽略不计。由于水被压缩,使其处于类似气体被压缩时的蓄能状态,性能随压力变化情况的比较。通过研究发现,在大约80MPA压力的水能够贮存和1MPA下的空气一样多的能量在大约30OMPA压力下,水所贮存的能量大约为3MPA下空气所存能量的3倍。因此,根据高压下流体的体积、容器的结构和材料,在70MPA及以上水压下的失效可能是灾难性的崩裂甚至爆炸,此时,失效零件以高速飞出,流体迅速膨胀而形成冲击波,其结果必然会造成周围设备的损坏及人员的伤害,即使在70MPA压力下的高压零部件失效,也会形成裂片、接头的崩出或软管结构的拔脱,被其触及的设备或人员也会受到不同程度的伤害。水射流本身潜在的破坏力是显而易见的,从水射流所具备的清洗、除锈等功能上很容易使人认识到它的伤害性。然而,低压射流或较长靶距射流的危害性往往不为人们所重视。事实上,由于受射流作用的部位不向、即使是055MPA的低压射流也足够对眼睛造成严重的伤害。另外,一项用射流对公牛生皮进行的系列试验说明,压力为15MPA流量为326L/MIN的水射流,在705MM的较长靶距下,仍可在几秒钟内射穿牛皮。也就是说,同等条件下的水射流足以造成对人的任何裸露部位的伤害。而射流作用物体后的反射、及碎屑的飞溅等。也只有具有一定的破坏力,让其直接触及到设备或人员也足以造成损坏或伤害。射流作业时除高压设备及时流本身的潜在危险性外,还有作业场所、环境和作业对象等存在的潜在安全问题。作业场所主要是指是否在水下作业、作业空间是否狭小等;作业环境主要指是否周围有放射性污染源、是否在有毒环境下作业及是否在高温或寒冷环境中作业而作业对象存在的隐患主要是被作用物是否安装或放置稳定,作业中是否会有毒气、毒雾或其它有害物质产生。作业产生的碎屑或切块是否会产生砸伤事故等。而我们所设计的管道机器人和铣刀原理结合的清洗技术则有效较小了这方面的危险性,由于我们所设计的机器人行进速度慢,铣刀对周围环境的危险子那个大大降低,同时又在管道内作业,它对人体的潜在危险性可以不计了,这是本设计作品的又一大优势管道除尘机器人行星结构设计31结论本论文在研究了国内外管道清洗技术及管道机器人技术的基础上,提出了一种全新的用于管道清洗的管道射流清洗机器人。此种机器人可在自主动力的驱动下,进入地下管道,利用行星磨头对其进行清洗、维护。而此论文则是对机
