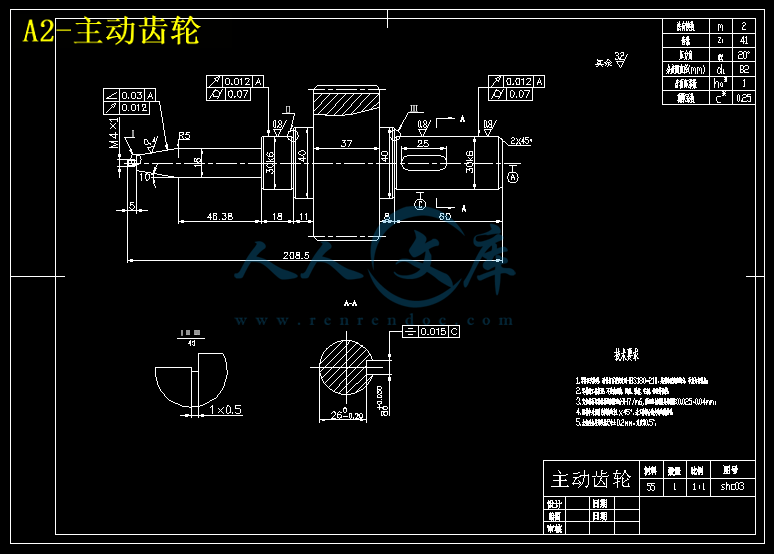

A2-定模型腔块.dwg

A2-螺纹型芯.dwg

A2-过滤盖工件图.dwg

压缩包内文档预览：

资源预览需要最新版本的Flash Player支持。
您尚未安装或版本过低,建议您

目录摘要IV引言V第1章成型工艺规程11.1分析塑件工艺性1第2章分型与浇注系统52.1 选择分型面位置和脱模机构52.2 型腔布局52.3 浇注系统设计6第3章注射模的结构设计113.1 成型零部件设计113.2 合模导向机构设计173.3 脱模机构设计173.4 其它零件设计223.5 排气和引气系统23第4章注塑模零件材料及模架选用27第5章注塑机工艺参数校核28第6章总装技术要求30第7章结论与致谢31参考文献31摘要塑料模具在当今社会越来越广泛的应用，从电脑、手机、饮料、台灯、水笔、水盆等方面应用极其广泛，可以说从我们的吃穿住行都离不开它。注射成形是成形热塑件的主要方法，因此应用范围很广。注射成形是把塑料原料放入料筒中经过加热熔化，使之成为高黏度的流体，用柱塞或螺杆作为加压工具，使熔体通过喷嘴以较高压力注入模具的型腔中，经过冷却、凝固阶段，而后从模具中脱出，成为塑料制品。塑料注射成形工艺的最大特点是复制，能够复制出所需任意数量的可直接使用或稍作处理即可使用的制品，是一种适宜大批量生产的工艺。虽然在设备上投入较大，但是可以生产制品的数量非常大，实属一种经济快捷的生产方式，因此得到广泛的应用和快速的发展。在设计自动螺纹脱模机构的模具过程中, 由于机构限位不易控制等常见问题，很难达到高精度螺纹的产品要求。本文通过对饮水机过滤盖注塑模具设计中这类问题的分析，针对性地设计了一种采用拖板机构和行程开关辅助的二级螺纹脱模模具结构，利用低速大转矩摆线液压马达驱动齿轮传动使螺纹型芯旋转,塑件自动脱出。该模具结构简单,控制稳定，工作可靠。关键词：饮水机过滤盖，螺纹脱模，拖板机构，行程开关，二级脱模机构，液压马达引言本次设计的模具属于注射模具范畴。塑料工业是现代新兴工业之一，它包括塑料原料（树脂和助剂）生产和塑料制品成型加工两大部分。由于塑料具有比重小、化学稳定性好、电绝缘性能高、比强度大等优异性能，所以在机械、仪表、无线电、电讯、日用品、国防和尖端科学技术等方面应用甚广。注射模具主要用于热塑性塑料制品的成型，模具本身没有加料室，塑料是加在注射机有规定温度的加热料筒内。塑料受热转变成可流动的熔体，经注射机的螺杆或活塞以一定的压力与速度的推动，通过注射机喷嘴和模具的浇注系统被注入以闭合的模具型腔各处，经一定时间冷却、硬化定型得到所需形状的塑料制品。这种成型方法称为塑料注射成型，所用模具称注射模具。随着塑料工业的发展，注射成型已用于热固性塑料成型但所用模具具有其特点。现用注射机的锁模力与安装模具工作台的面积成正比。相应地，大吨位锁模力的注射机可安装注射模的闭合高度也较大。在成型扁平型塑件时，往往是塑件的投影面积虽大，但所需的锁模力却很小。为了充分利用注射机锁模力，可使用叠层式模具。这种模具中含有两层型腔，脱模时可从两个分型面处脱出塑件。这样可使这样可使产量增加一倍。由于塑件扁平，即使设计成两层型腔，模具的高度也不会超过注射机允许的闭合高度。这种模具的另一个优点是可以在一副模具中同时成型相配塑件，以达到精密的配合。随着液压技术的发展，液压系统以其良好的可控性和稳定的工作性能输出性，在各个行业获得广泛的应用。在目前四大类传动方式(机械、电气、液压和气压)中，液压传动因其在功率重量比、无级调速、自动控制、过载保护等方面的独特技术优势，越来越多的被设计和生产者所采用。在模具制造行业，全自动螺纹抽芯系统的脱模一直比较难于解决，传统的电机传动常因为性能不稳定，限位不易控制等因素导致螺纹拉伤。本文以某纯水机过滤盖为例，介绍低速大转矩摆线液压马达螺纹脱模机构，此机构继承传统模具的优点之外，也对传统模具的不足做了很大改进。不仅可以保证模具自动生产，也保证了产品的高精度、高质量，保持了产品功能的稳定性18。第1章成型工艺规程1.1分析塑件工艺性接受任务书后，在查阅和搜集了大量参考文献的基础上，对所给的制件做了准确的CAD产品设计和Pro/E实体造型，制件的新产品设计参照图纸SHC04，造型如图1.1所示：图 1.1 塑料产品造型为了能承受较大的水压，逆渗透纯水机盖子材料为聚丙烯(PP)，盖子与本体牙形配合采用梯形管螺纹，外表面有止转凸纹条，顶部为小型锥状管螺纹，外观质量要求高，出口国外，且需求量大。下面塑件为逆渗透纯水机组装图。该产品一体成型设计，外型优雅美观,设计精巧；管路和电源全部内置，安全保洁，如图1.2所示：图1.2 纯水机组装图1.1.1塑件的结构、尺寸精度和表面质量分析结构分析：该零件的总体形状为圆盖形，圆周外侧有十二个止转凸纹条，设计脱模机构时可以利用它来起部分止转作用。如图1.3所示，圆盖内侧有螺距为5 、大径为? 67.8、中径? 66、螺纹长度为25的梯形内螺纹和一个圆环凸台。圆盖上端有高为7.82、直径为? 22.63的圆柱凸台，中心有锥形螺距为1的管螺纹，四周有四个对称分布厚为2.54的三角形加强筋。因此，模具设计时应该设置脱螺纹机构，锥形螺纹采用手动脱螺纹，梯形内螺纹则采用齿轮脱螺纹机构，零件属于中等复杂程度。尺寸精度分析：由于制件的收缩率为1.5，在12之间，对此零件无特殊尺寸精度要求，采用一般精度即可。为便于与模具设计和制造所使用的国家标准GB1800-79配合使用，因此，查文献【6】表2-39采用公差等级MT4，查表2-40可得各部分尺寸公差数值，作为确定尺寸精度的依据。由上分析可见，该制件的尺寸精度属于中等要求，对应的模具相关零件的尺寸加工可以保证。从塑件的壁厚来看，由于塑件有内螺纹，壁厚很不均匀。壁厚最大处为8.47，最小处为5.65，壁厚差为2.82，因此，对成型条件和模具的设计提出较高的要求。表面质量分析：该零件的表面除要求没有缺陷、毛刺外，没有其它特别表面质量要求。

编号：9562727 类型：共享资源大小：1.59MB 格式：RAR 上传时间：2018-03-14 上传人：俊****计 IP属地：江苏

40
积分

版权申诉 word格式文档无特别注明外均可编辑修改；预览文档经过压缩，下载后原文更清晰！ 立即下载

关键词：: 饮水机过滤注塑设计 cad 图纸以及说明书仿单

资源描述：

摘要 IV

引言 V

第1章成型工艺规程 1

1.1分析塑件工艺性 1

第2章分型与浇注系统 5

2.1 选择分型面位置和脱模机构 5

2.2 型腔布局 5

2.3 浇注系统设计 6

第3章注射模的结构设计 11

3.1 成型零部件设计 11

3.2 合模导向机构设计 17

3.3 脱模机构设计 17

3.4 其它零件设计 22

3.5 排气和引气系统 23

第4章注塑模零件材料及模架选用 27

第5章注塑机工艺参数校核 28

第6章总装技术要求 30

第7章结论与致谢 31

参考文献 31

摘要

塑料模具在当今社会越来越广泛的应用，从电脑、手机、饮料、台灯、水笔、水盆等方面应用极其广泛，可以说从我们的吃穿住行都离不开它。注射成形是成形热塑件的主要方法，因此应用范围很广。注射成形是把塑料原料放入料筒中经过加热熔化，使之成为高黏度的流体，用柱塞或螺杆作为加压工具，使熔体通过喷嘴以较高压力注入模具的型腔中，经过冷却、凝固阶段，而后从模具中脱出，成为塑料制品。塑料注射成形工艺的最大特点是复制，能够复制出所需任意数量的可直接使用或稍作处理即可使用的制品，是一种适宜大批量生产的工艺。虽然在设备上投入较大，但是可以生产制品的数量非常大，实属一种经济快捷的生产方式，因此得到广泛的应用和快速的发展。

在设计自动螺纹脱模机构的模具过程中, 由于机构限位不易控制等常见问题，很难达到高精度螺纹的产品要求。本文通过对饮水机过滤盖注塑模具设计中这类问题的分析，针对性地设计了一种采用拖板机构和行程开关辅助的二级螺纹脱模模具结构，利用低速大转矩摆线液压马达驱动齿轮传动使螺纹型芯旋转,塑件自动脱出。该模具结构简单,控制稳定，工作可靠。

关键词：饮水机过滤盖，螺纹脱模，拖板机构，行程开关，二级脱模机构，液压马达

引言

本次设计的模具属于注射模具范畴。

塑料工业是现代新兴工业之一，它包括塑料原料（树脂和助剂）生产和塑料制品成型加工两大部分。由于塑料具有比重小、化学稳定性好、电绝缘性能高、比强度大等优异性能，所以在机械、仪表、无线电、电讯、日用品、国防和尖端科学技术等方面应用甚广。

注射模具主要用于热塑性塑料制品的成型，模具本身没有加料室，塑料是加在注射机有规定温度的加热料筒内。塑料受热转变成可流动的熔体，经注射机的螺杆或活塞以一定的压力与速度的推动，通过注射机喷嘴和模具的浇注系统被注入以闭合的模具型腔各处，经一定时间冷却、硬化定型得到所需形状的塑料制品。这种成型方法称为塑料注射成型，所用模具称注射模具。随着塑料工业的发展，注射成型已用于热固性塑料成型但所用模具具有其特点。

现用注射机的锁模力与安装模具工作台的面积成正比。相应地，大吨位锁模力的注射机可安装注射模的闭合高度也较大。在成型扁平型塑件时，往往是塑件的投影面积虽大，但所需的锁模力却很小。为了充分利用注射机锁模力，可使用叠层式模具。这种模具中含有两层型腔，脱模时可从两个分型面处脱出塑件。这样可使这样可使产量增加一倍。由于塑件扁平，即使设计成两层型腔，模具的高度也不会超过注射机允许的闭合高度。这种模具的另一个优点是可以在一副模具中同时成型相配塑件，以达到精密的配合。

随着液压技术的发展，液压系统以其良好的可控性和稳定的工作性能输出性，在各个行业获得广泛的应用。在目前四大类传动方式(机械、电气、液压和气压)中，液压传动因其在功率重量比、无级调速、自动控制、过载保护等方面的独特技术优势，越来越多的被设计和生产者所采用。

在模具制造行业，全自动螺纹抽芯系统的脱模一直比较难于解决，传统的电机传动常因为性能不稳定，限位不易控制等因素导致螺纹拉伤。本文以某纯水机过滤盖为例，介绍低速大转矩摆线液压马达螺纹脱模机构，此机构继承传统模具的优点之外，也对传统模具的不足做了很大改进。不仅可以保证模具自动生产，也保证了产品的高精度、高质量，保持了产品功能的稳定性［18］。

第1章成型工艺规程

1.1分析塑件工艺性

接受任务书后，在查阅和搜集了大量参考文献的基础上，对所给的制件做了准确的CAD产品设计和Pro/E实体造型，制件的新产品设计参照图纸SHC04，造型如图1.1所示：

图 1.1 塑料产品造型

为了能承受较大的水压，逆渗透纯水机盖子材料为聚丙烯(PP)，盖子与本体牙形配合采用梯形管螺纹，外表面有止转凸纹条，顶部为小型锥状管螺纹，外观质量要求高，出口国外，且需求量大。

下面塑件为逆渗透纯水机组装图。该产品一体成型设计，外型优雅美观,设计精巧；管路和电源全部内置，安全保洁，如图1.2所示：

图1.2 纯水机组装图

1.1.1塑件的结构、尺寸精度和表面质量分析

结构分析：该零件的总体形状为圆盖形，圆周外侧有十二个止转凸纹条，设计脱模机构时可以利用它来起部分止转作用。如图1.3所示，圆盖内侧有螺距为5 ㎜、大径为? 67.8㎜、中径? 66㎜、螺纹长度为25的梯形内螺纹和一个圆环凸台。圆盖上端有高为7.82㎜、直径为? 22.63㎜的圆柱凸台，中心有锥形螺距为1㎜的管螺纹，四周有四个对称分布厚为2.54㎜的三角形加强筋。因此，模具设计时应该设置脱螺纹机构，锥形螺纹采用手动脱螺纹，梯形内螺纹则采用齿轮脱螺纹机构，零件属于中等复杂程度。

尺寸精度分析：由于制件的收缩率为1.5％，在1％～2％之间，对此零件无特殊尺寸精度要求，采用一般精度即可。为便于与模具设计和制造所使用的国家标准GB1800-79配合使用，因此，查文献【6】表2-39采用公差等级MT4，查表2-40可得各部分尺寸公差数值，作为确定尺寸精度的依据。由上分析可见，该制件的尺寸精度属于中等要求，对应的模具相关零件的尺寸加工可以保证。

从塑件的壁厚来看，由于塑件有内螺纹，壁厚很不均匀。壁厚最大处为8.47㎜，最小处为5.65㎜，壁厚差为2.82㎜，因此，对成型条件和模具的设计提出较高的要求。

表面质量分析：该零件的表面除要求没有缺陷、毛刺外，没有其它特别表面质量要求。
