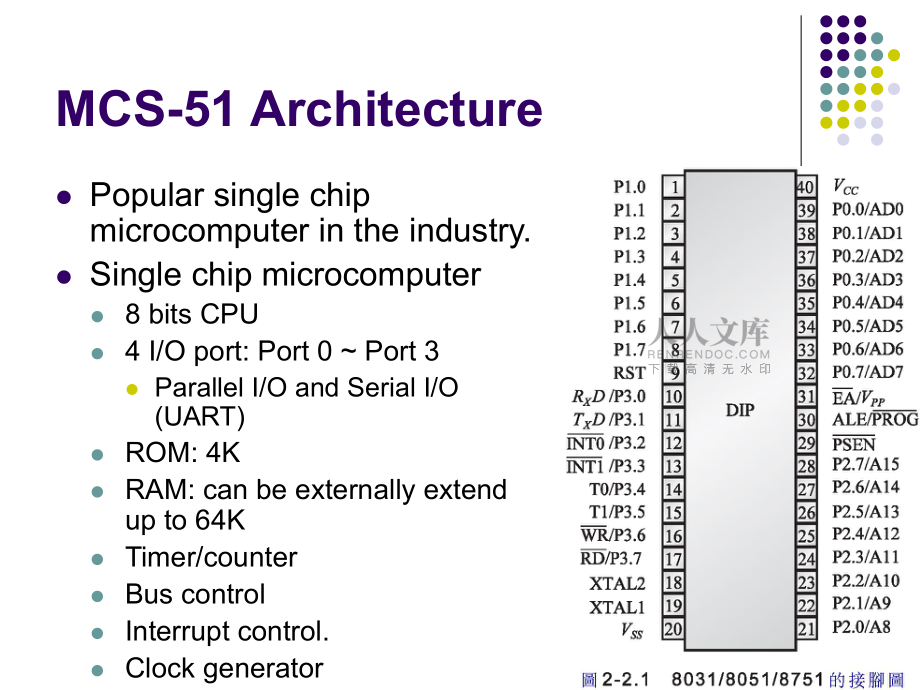

1、MCS-51 ArchitectureInstructor: Dr. Yue shan ChangAssociate Prof. Dept. of CSIE, NTPU2006 FallU3557MCS-51 ArchitecturelPopular single chip microcomputer in the industry.lSingle chip microcomputerl8 bits CPUl4 I/O port: Port 0 Port 3lParallel I/O and Serial I/O (UART)lROM: 4KlRAM: can be externally ex

2、tend up to 64K lTimer/counter lBus controllInterrupt control. lClock generatorMCS-51 ArchitecturelPins assignment & functionlP0 (P0.0P0.7)l擴充外部記憶體的data and address buslI/O port, 需要提昇電阻l每一個位元可以被單獨定址l當輸入接腳時需先把1寫到接腳上 lP1 (P1.0P1.7)lI/O portl每一個位元可以被單獨定址l當輸入接腳時需先把1寫到接腳上l P2 (P2.0P2.7)l擴充外部記憶體的data a

3、nd address buslI/O portl每一個位元可以被單獨定址l當輸入接腳時需先把1寫到接腳上MCS-51 ArchitecturelP3 (P3.0P3.7)lI/O portl每一個位元可以被單獨定址l當輸入接腳時需先把1寫到接腳上lSpecial functionP3.0 - RXD: 串列port的輸入腳P3.1 - TXD 串列port的輸出腳P3.2 - /INT0外部中斷0接腳P3.3 - /INT1外部中斷1接腳P3.4 - T0Timer0外部輸入腳P3.5 - T1Timer1外部輸入腳P3.6 - /WR外接資料記憶體寫入訊號P3.7 - /RD外接資料記憶體讀

4、出訊號MCS-51 ArchitecturelRST (reset) lALE/(/PROG)lCPU讀取外部記憶體是當Address latch enablel正常操作下產生1/6的振盪頻率輸出l在燒錄ROM/EPROM時: ALE接腳做為接受燒錄脈波的訊號l/PSEN (Program store enable)l外部程式記憶體讀取致能訊號l/EAl/EA=LOW時CPU只會讀取外部ROM資訊l/EA=HIGH時CPU只會讀取內部ROM資訊lXTAL1及XTAL2l頻率振盪器接腳lDuty cycle = 12/frequency of XTALMCS-51 ArchitectureMCS

5、-51 ArchitecturelInternal function blocklCpu & memoryl算術邏輯運算單元l指令解碼器l程式計數器l控制單元l內部程式記憶體l內部資料記憶體l暫存器群MCS-51 ArchitecturelRegisterslA: 累積器lB: B暫存器lPSW: 程式狀態字組lSP: 堆疊指標lDPTR: 資料指標暫存器l由DPH及DPL組成16位元的暫存器, 可用來存取外接的資料或程式記憶體lP0P3: Port 0到Port 3lIP: 中斷優先權暫存器lIE: 中斷致能暫存器MCS-51 ArchitecturelTMOD: 計時/計數模式暫存器lTCON: 計時/計數控制暫存器lTH0/TL0及TH1/TL1: 2 個16位元的計時計數器lSCON: 串列埠控制暫存器lSBUF: 串列埠資料緩衝器MCS-51 ArchitecturelXTAL & Timingl每個機械週期為6個狀態l每個狀態有二個clockMCS-51 Ar
