专利文件撰写案例分析 便携式牙刷

1、专利文件撰写案例分析一、产品调查1. 根据检索和调研结果。确定最接近的现有技术通过检索专利技术和相关技术期刊，以及市场调查，找到三种最接近“便携式牙刷”的技术。第一种便携式牙刷由牙刷本体和带有空腔的牙刷柄组成。携带时，可将牙刷本体带刷毛的那一部分放到牙刷柄的空腔中。使用时，可将牙刷本体取出，让另一端与牙刷柄相连，即可刷牙。第二种便携式牙刷由盒体、普通牙刷、小袋牙膏组成，用完后将牙刷、小袋牙膏放人盒体，就可携带。第三种便携式牙刷，它包括牙刷本体、小袋牙膏、可兼作刷柄的盒体。盒体一侧开有孔，小袋牙膏可从此孔中放到盒体中，牙刷本体安装在此盒体的孔上，即可刷牙。2. 产品分析第一种便携式漱具由漱具盒、

2、普通牙刷、牙膏袋组成，携带时将牙刷、牙膏袋放人漱具盒中，使用时从盒中取出即可，但这样的漱具盒太大，不便携带。第二种便携式牙刷，由牙刷本体和兼作刷柄的盒体组成，牙刷本体可以活动地装在此盒体上。不使用时，可将牙刷本体从盒体一侧的开口插人此盒，防止刷毛在旅行携带时被弄脏；使用时将牙刷本体取出，倒过来安装在盒体上，即可刷牙。这样的牙刷体积小，便于携带，但在旅行时还需另带牙膏，牙刷和牙膏是分开的。第三种是实用新型公开的一种牙刷、牙膏袋在携带时合为一体的旅行牙刷，此旅行牙刷也有一个兼作刷柄的盒体，此盒体容积比上面所述市场上见到的便携式牙刷的盒体略大一些，其内还可放置一管旅行用的小包装牙膏袋，携带时可将此小

3、包装牙膏袋从盒体上的开口放到兼作刷柄的盒体内，因此三者在携带时成为一体，比较方便。但是，在每次使用牙刷时，还必须从盒体中取出牙膏软袋，用毕后再放回。将三种现有技术进行比较，显然可知，第三种便携式牙刷，它所解决的技术问题与本实用新型的设想比较相似，牙膏、牙刷结合成一体，便于携带，且携带时不会将刷毛弄脏；另一方面，与前两种现有技术相比，它包含有更多的共有特征。3. 设计本实用新型根据现在技术综合其优点和不足，本设计将以第三种牙刷为主要技术参考，结构其它二种上，到取长补短。设计图如下：图1便携式旅行牙刷由牙刷本体1、盒体2和牙膏软袋3组成，其结构如图1所示。牙刷本体1与盒体2用铰链9连接顶壁上有一个

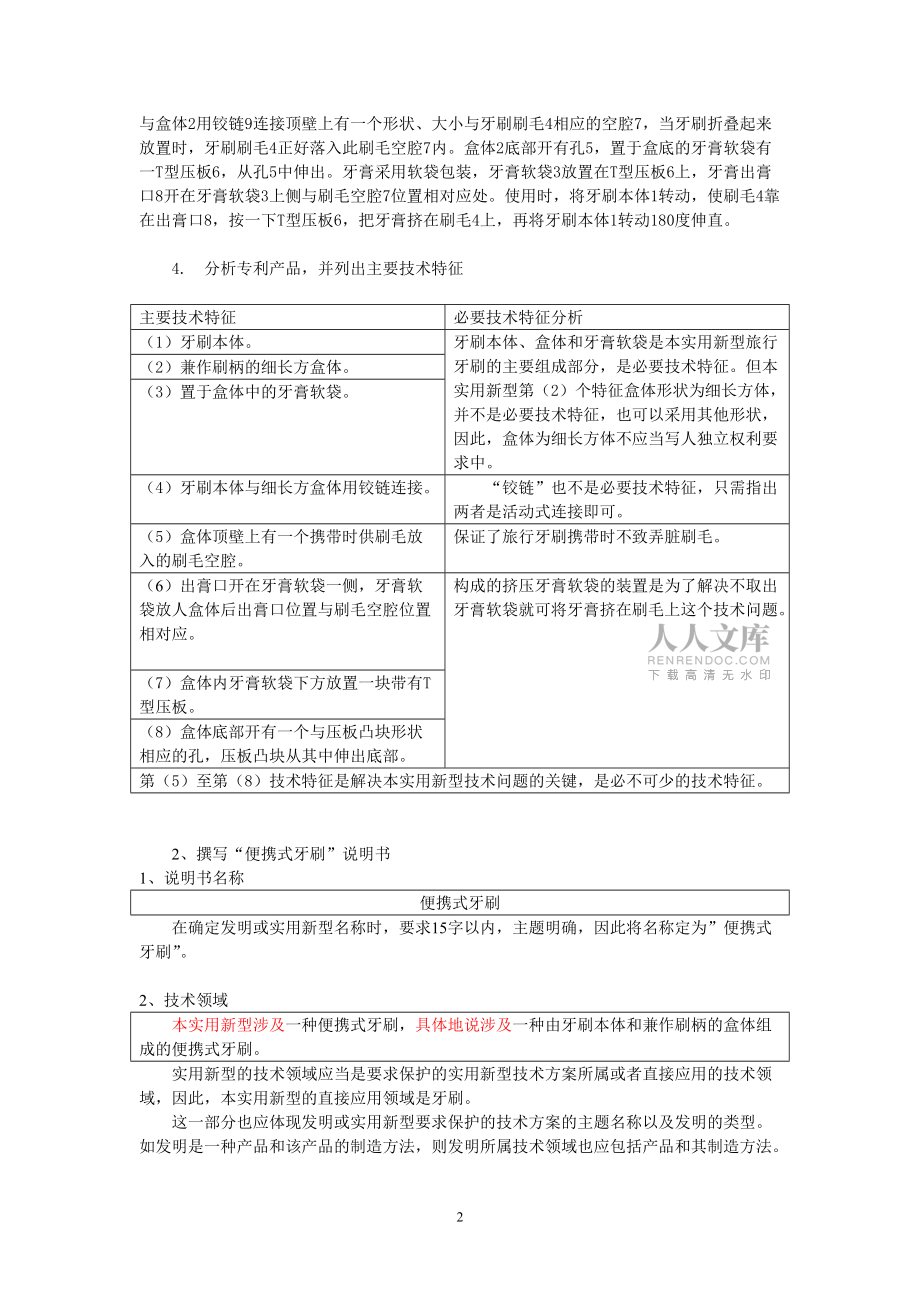

4、形状、大小与牙刷刷毛4相应的空腔7，当牙刷折叠起来放置时，牙刷刷毛4正好落入此刷毛空腔7内。盒体2底部开有孔5，置于盒底的牙膏软袋有一T型压板6，从孔5中伸出。牙膏采用软袋包装，牙膏软袋3放置在T型压板6上，牙膏出膏口8开在牙膏软袋3上侧与刷毛空腔7位置相对应处。使用时，将牙刷本体1转动，使刷毛4靠在出膏口8，按一下T型压板6，把牙膏挤在刷毛4上，再将牙刷本体1转动180度伸直。4. 分析专利产品，并列出主要技术特征主要技术特征必要技术特征分析（1）牙刷本体。牙刷本体、盒体和牙膏软袋是本实用新型旅行牙刷的主要组成部分，是必要技术特征。但本实用新型第（2）个特征盒体形状为细长方体，并不是必要技术

5、特征，也可以采用其他形状，因此，盒体为细长方体不应当写人独立权利要求中。（2）兼作刷柄的细长方盒体。（3）置于盒体中的牙膏软袋。（4）牙刷本体与细长方盒体用铰链连接。“铰链”也不是必要技术特征，只需指出两者是活动式连接即可。（5）盒体顶壁上有一个携带时供刷毛放入的刷毛空腔。保证了旅行牙刷携带时不致弄脏刷毛。（6）出膏口开在牙膏软袋一侧，牙膏软袋放人盒体后出膏口位置与刷毛空腔位置相对应。构成的挤压牙膏软袋的装置是为了解决不取出牙膏软袋就可将牙膏挤在刷毛上这个技术问题。（7）盒体内牙膏软袋下方放置一块带有T型压板。（8）盒体底部开有一个与压板凸块形状相应的孔，压板凸块从其中伸出底部。第（5）至第（

6、8）技术特征是解决本实用新型技术问题的关键，是必不可少的技术特征。2、 撰写“便携式牙刷”说明书1、 说明书名称便携式牙刷在确定发明或实用新型名称时，要求15字以内，主题明确，因此将名称定为”便携式牙刷”。2、 技术领域本实用新型涉及一种便携式牙刷，具体地说涉及一种由牙刷本体和兼作刷柄的盒体组成的便携式牙刷。实用新型的技术领域应当是要求保护的实用新型技术方案所属或者直接应用的技术领域，因此，本实用新型的直接应用领域是牙刷。这一部分也应体现发明或实用新型要求保护的技术方案的主题名称以及发明的类型。如发明是一种产品和该产品的制造方法，则发明所属技术领域也应包括产品和其制造方法。这部分常用的格式语句

7、是：“本实用新型涉及一种，具体地说是涉及一种”。内容分析本实用新型涉及一种便携式牙刷，本专利申请所属技术领域应当写成“本实用新型涉及一种便携式牙刷”，具体地说涉及一种由牙刷本体和兼作刷柄的盒体组成的便携式牙刷。为了更清楚起见，可进一步写明“具体地说是涉及一种由牙刷本体和兼作刷柄的盒体所组成的便携式牙刷”。3、 背景技术人们到外地工作、旅行，日常洗漱用品是随身之物。为了携带方便和保持刷毛卫生，出现了便携式旅行漱具。目前市场上最常见的便携式漱具有两种：第一种是便携式漱具由漱具盒、普通牙刷、牙膏袋组成，携带时将牙刷、牙膏袋放人漱具盒中，使用时从盒中取出即可，但这样的漱具盒太大，不便携带。第二种便携式

8、牙刷，由牙刷本体和兼作刷柄的盒体组成，牙刷本体可以活动地装在此盒体上。不使用时，可将牙刷本体从盒体一侧的开口插人此盒，防止刷毛在旅行携带时被弄脏；使用时将牙刷本体取出，倒过来安装在盒体上，即可刷牙。这样的牙刷体积小，便于携带，但在旅行时还需另带牙膏，牙刷和牙膏是分开的。第三种是实用新型公开的一种牙刷、牙膏袋在携带时合为一体的旅行牙刷，此旅行牙刷也有一个兼作刷柄的盒体，此盒体容积比上面所述市场上见到的便携式牙刷的盒体略大一些，其内还可放置一管旅行用的小包装牙膏袋，携带时可将此小包装牙膏袋从盒体上的开口放到兼作刷柄的盒体内，因此三者在携带时成为一体，比较方便。但是，在每次使用牙刷时，还必须从盒体中

9、取出牙膏软袋，用毕后再放回。发明和实用新型以解决现有技术中存在的问题作为要解决的技术问题，所以这部分应对申请日前的现有技术进行描述和客观评价。就本实用新型来说，通过对现有技术的检索和调研，一共找到三种相关的现有技术。其中两种是目前市场上经常可买到的便携式牙刷；另一种是实用新型公开说明书。这一部分应当对这三种现有技术，给出其出处、其主要结构和原理以及其客观存在的主要问题。4、 发明内容说明书这一部分包括三方面的内容：实用新型要解决的技术问题、解决其技术问题采用的技术方案以及发明或者实用新型相对于现有技术所带来的有益效果，这三部分的内容。1所要解决的技术问题（发明创造的目的）本实用新型要解决的技术

10、问题是提供一种使用、携带更方便的便携式牙刷，不仅携带时牙刷与牙膏软袋合成一体，而且在使用时不必从盒体中来回取放牙膏软袋就可刷牙。对于本实用新型案来说，由于只涉及产品便携式牙刷，因此发明要解决的技术问题只需反映是针对便携式牙刷提出的即可。本实用新型相对于最接近的现有技术来说，该便携式牙刷的使用、携带更方便，牙刷与牙膏软袋合为一体，使用时不必从牙膏盒中取出牙刷软袋。因此，撰写时应当直接、清楚地写明其要解决的技术问题。2、技术方案为了解决上述技术问题，本实用新型是通过以下技术方案实现的：本实用新型的便携式才刷由牙刷本体、兼作刷柄的盒体和置于盒体内的牙膏软袋组成，牙刷本体与盒体之间为活动连接；盒体壁上

11、有一个形状、大小与牙刷本体上的刷毛相应的空腔，该空腔的位置可使携带时牙刷本体上的刷毛正好位于此空腔内；牙膏软袋出膏门的位置与此刷毛空腔位置相对应，该盒体有一个挤压牙膏软袋的装置。此挤压牙膏软袋的装置可以是一块位于牙膏软袋下方的T型压板，盒体底壁上与此压板凸块位置相应处开有一个孔，凸块从此孔中伸出。技术方案是对其要解决的技术问题所采取的技术措施。技术措施通常是由技术特征来体现的。技术方案是指清楚、完整、简要地描述发明或者实用新型所采取的技术特征，根据分析出的主要技术特征进行描述，必须包括全部的必要技术特征。也可包括附加技术特征。本实用新型的主要技术特征如下：（1）牙刷本体。（2）兼作刷柄的细长方

12、盒体。（3）置于盒体中的牙膏软袋。（4）牙刷本体与细长方盒体用铰链连接。（5）盒体顶壁上有一个携带时供刷毛放入的刷毛空腔。（6）出膏口开在牙膏软袋一侧，牙膏软袋放人盒体后出膏口位置与刷毛空腔位置相对应。（7）盒体内牙膏软袋下方放置一块带有T型压板。（8）盒体底部开有一个与压板凸块形状相应的孔，压板凸块从其中伸出底部。内容说明为了解决上述技术问题，本实用新型是通过以下技术方案实现的：这是贯用语，说明正面的部分是技术方案本实用新型的便携式才刷由牙刷本体、兼作刷柄的盒体和置于盒体内的牙膏软袋组成，牙刷本体与盒体之间为活动连接；盒体壁上有一个形状、大小与牙刷本体上的刷毛相应的空腔，该空腔的位置可使携带

13、时牙刷本体上的刷毛正好位于此空腔内；牙膏软袋出膏门的位置与此刷毛空腔位置相对应，该盒体有一个挤压牙膏软袋的装置。这部分完整、清楚、简要地描述了本实用新型的技术特征，包括全部的必要技术特征：1、结构：牙刷本体、盒体、牙膏软袋、刷毛、空腔、T型压板等2、连接方式：牙刷本体与盒体之间为活动连接。此挤压牙膏软袋的装置可以是一块位于牙膏软袋下方的T型压板，盒体底壁上与此压板凸块位置相应处开有一个孔，凸块从此孔中伸出。这部分描述了本实用新型的附加技术特征3、有益效果本实用新型的有益效果（优点）是：采用这样的结构后，1）由于盒体壁上设置了接纳刷毛的空腔，旅行携带时，刷毛就置于此空腔内，从而可保持刷毛清洁，符

14、合卫生要求。2）由于牙膏软袋出膏口与刷毛空腔位置相应，盒体中又有一挤压牙膏软袋的装置，使用时通过挤压牙膏软袋装置，就可以在不取出牙膏软袋的条件下将牙膏从出膏口挤到牙刷刷毛上，进行漱洗，从而使用十分方便。对于本实用新型案，可采用技术特征的刷毛空腔、牙膏软袋出膏口位置与刷毛空腔相对应以及挤压牙膏软袋装置出发来分析本实用新型的有益效果。5、 附图说明图1是本实用新型便携式牙刷的剖视图。说明书有附图的，应当写明各幅附图的图名，并集中放在说明书附图中。此外，附图说明可以包括附图中具体零部件名称列表。附图不止一幅时，应当对所有的附图按顺序作出说明，且每幅附图应当单编一个图号。例如，一件发明名称为“电压测量

15、仪”的专利申请，其说明书包括三幅附图，这些附图的附图说明如下：图l是电压测量仪的机构示意图；图2是图1中的AA剖视图；图3是电压测量仪的电路原理图。6、 具体实施方式下面结合附图和具体实施方式对本实用新型作进一步详细的说明。图1所示便携式牙刷由牙刷本体1、兼作刷柄的盒体2和牙膏软袋3组成，牙刷本体1与盒体2用铰链9连接，牙膏软袋3置于盒体2中。盒体2形状是细长方体，盒体2顶壁上有一个形状、大小与刷毛4相应的空腔7，当牙刷折叠起来放置时，牙刷刷毛4正好落在此刷毛空腔7内。盒体2底壁上开有孔5、置于盒底的牙膏软袋T型压板6的下方有一凸块，从此孔5中伸出。牙膏软袋3采用软袋包装，放在T型压板6上。牙

16、膏出膏口8开在牙膏软袋3上侧与刷毛空腔7位置相应处。使用时，将牙刷本体1转动180度，使刷毛4靠在出膏口8上，用手按动T型压板6，即可将牙膏挤在刷毛4上，再将牙刷本体1转动180度伸直。当然，此挤压牙膏软袋3的装置还可采用其他结构，牙刷本体与盒体之间的连接不局限于铰链连接，还可采用其他活动式连接方式。实施例是实施发明或者实用新型的具体实例。实例的描述应当对照附图本实用新型的技术特征给予详细解释。在本实用新型案中，只有一个具体实施方式，即主要只对挤压牙膏软袋装置结构进行描述。三、说明书摘要撰写本实用新型适用于人们旅行的便携式牙刷，这种便携式牙刷由牙刷本体（1）、兼作刷柄的盒体（2）和置于盒体内的

17、牙膏软袋（3）组成。盒体顶壁上有刷毛（4）相应的空腔（7），携带时牙刷本体上的刷毛正好位于此空腔内，保持刷毛干净。牙膏软袋的出膏口（8）位置与刷毛空腔（7）位置相对应；盒体有一个挤压牙膏软袋的装置，这样只需按动此装置而不必将牙膏软袋（3）取出就可将牙膏挤在刷毛上，本实用新型改变了原有便携式牙刷体积大，不易保证牙刷卫生的缺点，且成本低，结构简单，易于推广。描述实用新型的用途、技术方案和效果。四、权利要求书撰写1、一种便携式牙刷，它包括牙刷本体、兼作刷柄的盒体和置于该盒体内的牙膏软袋组成，该牙刷本体与该盒体之间为活动连接，其特征是：所述盒体（2）壁上有一个形状、大小与所述牙刷本体（1）上的刷毛（4

18、）相应的空腔（7），携带时该牙刷本体（1）上的刷毛（4）正好位于此空腔（7）内；所述牙膏软袋（3）的出膏口（8）位置与此刷毛空腔（7）位置相应；该盒体（2）有一个挤压牙膏软袋（3）的装置，在牙刷软袋（3）下方有一块T型压板（6）；1、独立权力要求根据列出的全部必要技术特征后，再与最接近现有技术进行比较，内容分析选择必要特征前序部分1、一种便携式牙刷，它包括牙刷本体、兼作刷柄的盒体和置于该盒体内的牙膏软袋组成，该牙刷本体与该盒体之间为活动连接，（1）牙刷本体。（2）兼作刷柄的细长方盒体。（3）置于盒体中的牙膏软袋。（4）牙刷本体与细长方盒体用铰链连接。将它们共有的必要技术特征，即第（1）（2）（3）（4）个特征，写入独立权利要求的前序部分，特征部分其特征是：所述盒体（2）壁上有一个形状、大小与所述牙刷本体（1）上的刷毛（4）相应的空腔（7），携带时该牙刷本体（1）上的刷毛（4）正好位于此空腔（7）内；所述牙膏软袋（3）的出膏口（8）位置与此刷毛空腔（7）位置相应；该盒体（2）有一个挤压牙膏软袋（3）的装置，在牙刷软袋（3）下方有一块T型压板（6）；（5）盒体顶壁上有一个携带时供刷毛放入的刷毛空腔。（6）出膏口开在牙膏软袋一侧，牙膏软袋放人盒
