《工程制图》试题10

1、【精品文档】如有侵权，请联系网站删除，仅供学习与交流工程制图试题10.精品文档.机电3+2工程制图试题库10考生须知：1本试卷分问卷和答卷两部分，满分100分，考试时间90分钟。2在答题卷密封区内请写明校名姓名和学籍号。3全部答案都请做在答题卷标定的位置上，务必注意试题序号与答题序号相对应，直接做在问卷上无效。题号一二三四五六七八九十总分满分118581063084101001、 选择题（每小题0.5分，共11分）1 在机械图样（包括技术要求和其他说明）中，不需标注计量单位的代号或名称的尺寸单位规定为_。微米B.毫米C.厘米D.分米2尺寸要素是指_。A.尺寸界线B.尺寸线C.数字D.A+B+C

2、+箭头3 图样中，尺寸数字不可注在_。A.水平尺寸线的上方B.尺寸线的中断处C.垂直尺寸线的左方 D.剖视图的剖面线上4 尺寸数字应注在尺寸线的_。A.上方B.中断处C.下方 D.A+B5下面说法中正确的是_。A.尺寸线用细实线绘制，其它任何图线不能用作尺寸线B.尺寸线用粗实线绘制，其它任何图线不能用作尺寸线C.尺寸界线用细实线绘制，其它任何图线不能用作尺寸界线D.尺寸界线用粗实线绘制，其它任何图线不能用作尺寸界线6尺寸线应用_线绘制，而其它图线_用作尺寸线，尺寸线必须与所标注的线段_。A.细实/不可/平行B.细实/也可/平行C.点划/不可/平行D.细实/也可/垂直7图形中的_线也可作尺寸界线

3、使用。A.中心线B.轴线C.轮廓线D.A+B+C8下面说法中不正确的是_。A.尽量少在图形内部注尺寸B.零件内腔即使剖开变为可见，也不要在内腔注尺寸C.不要注出链式尺寸D.不要用圆的对称线作尺寸线9机件的真实大小以图样的_为依据，且与图样的大小及绘图的准确度_。尺寸数值/有关B.尺寸数值/无关C.准确度/有关D.比例/无关10下面说法中错误的是_。 A.机件的真实大小应以图样上所标注的尺寸数值为依据 B.机件的真实大小与图形的大小无关 C.机件的真实大小与绘图的准确度无关 D.机件的真实大小应按照图样上所注的尺寸数值和图样的比例经换算确定11图样中所标注的尺寸是机件的_尺寸。A.最后完工尺寸B

4、.自由尺寸C.初加工尺寸 D.真实尺寸12机件的每一尺寸，一般只标注一次，标注在_上。A.主视图 B.俯视图C.反映该结构最清晰的图形D.左视图13尺寸数字遇到_图线时，_应断开。 A.任何/图线B.粗实线/数字 C.虚线/虚线D.点划线/点划线14 在视图上标注圆或大于半圆的圆弧尺寸时，应在尺寸数字前加注符号_。A. B.RC. S D. SR15在视图上标注等于半圆或小于半圆的圆弧尺寸时，应在尺寸数字前加注符号 _。A. B.RC. S D. SR16直径尺寸应尽量注在_视图上，而半径尺寸必须注在_视图上。A.主/ 俯B.非圆/ 圆形C.圆形/ 非圆D.圆形/ 圆形17下列应注直径符号“”

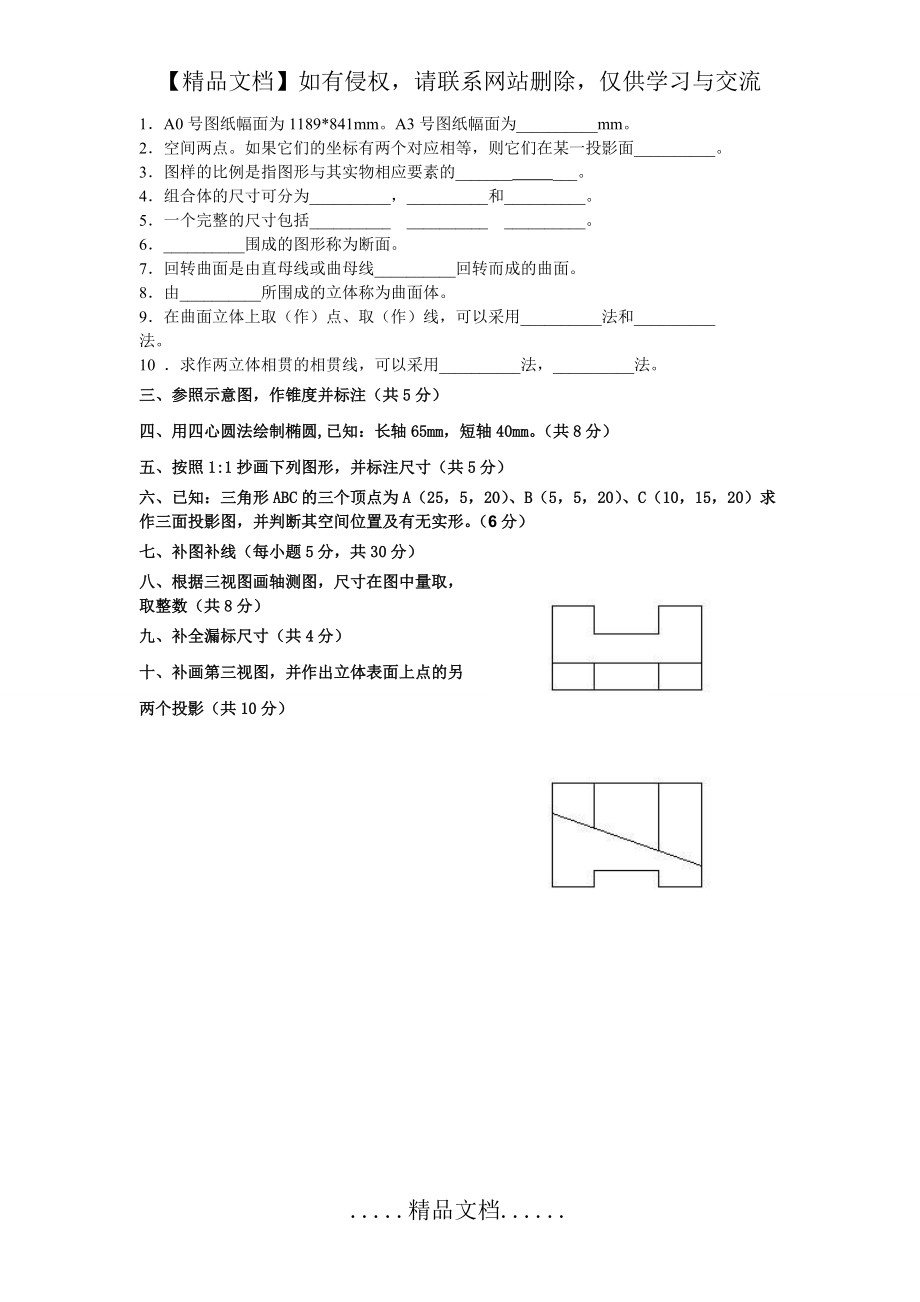

5、的是_。A.整圆 B.大于半圆的圆弧C.A+B D.小于半圆的圆弧18下列应注半径符号“R”的是_。A.整圆 B.等于半圆的圆弧C.B+D D.小于半圆的圆弧19球面尺寸应注成_。A.SR B.SC. 球 D. A+B20视图上标注的尺寸S50表示_的直径。A.球面B.圆柱C.圆锥D.圆21图样中，在尺寸数字前加注“S”时，表示该尺寸为_的直径。A.圆 B.圆弧C.球面 D.圆弧面22在视图上标注球的直径时，应在尺寸数字前加注符号_。A. B.RC. S D. SR二、填空题（每空格0.5分，共8分）1A0号图纸幅面为1189*841mm。A3号图纸幅面为_mm。2空间两点。如果它们的坐标有两

6、个对应相等，则它们在某一投影面_。3图样的比例是指图形与其实物相应要素的_ _。4组合体的尺寸可分为_，_和_。5一个完整的尺寸包括_ _ _。6_围成的图形称为断面。7回转曲面是由直母线或曲母线_回转而成的曲面。8由_所围成的立体称为曲面体。9在曲面立体上取（作）点、取（作）线，可以采用_法和_法。10 求作两立体相贯的相贯线，可以采用_法，_法。三、参照示意图，作锥度并标注（共5分）四、用四心圆法绘制椭圆,已知：长轴65mm，短轴40mm。（共8分）五、按照1:1抄画下列图形，并标注尺寸（共5分）六、已知：三角形ABC的三个顶点为A（25，5，20）、B（5，5，20）、C（10，15，20）求作三面投影图，并判断其空间位置及有无实
