单片机简易计算机论文

1、毕 业 论 文（设计） 题 目：单片机的简易计算器学生姓名 指导教师 系（部） 信息工程系 专 业 电子信息工程技术班级 学号 提交日期 年 月 日 答辩日期 年 月 日 年 月 日基于单片机的简易计算器摘 要在很多领域的数据处理中要用到数学运算，作为计算机自动处理系统更显得重要。此项目设计以单片机为核心部件的计算器，采用4*4矩阵式键盘，16个键依次对应09、“+”、“-”、“*”、“/”、“=”和清除键。使用单片机最小应用系统1模块，简单方便。采用LCD1602A作显示。本次设计是用AT89S51单片机、LCD显示器、控制按键为元件来设计的计算器。利用此设计熟悉单片机微控制器及C语言编程，

2、对其片资源及各个I/O端口的功能和基本用途的了解。掌握Microsoft Visual C+ 6.0应用程序开发环境，常用的LCD显示器的使用方法和一般键盘的使用方法。本计算器系统简单，实用性强，成本低，使用维护方便，软件功能强，运行稳定可靠等优点。关键词：单片机，计算器，矩阵式键盘，LCD显示目录第一章 论绪11.1 课题简介11.2 设计目的1第二章 计算器系统简介22.1 单片机发展现状22.2 计算器系统现状32.3 MCS-51系列单片机简介32.4为两种复位方式和两种时钟方式：62.4 矩阵按键8第三章 硬件系统设计83.1 键盘接口电路93.2 LCD显示模块103.3 运算模块

3、10第四章 软件设计114.1 汇编语言和C语言的特点及选择114.2 键扫程序设计134.3 算术运算程序设计174.4 显示程序设计20第五章 系统调试与存在的问题245.1 硬件调试245.2 软件调试24总 结25参考文献26附 录2729第一章 论绪 1.1 课题简介当今社会，随着人们物质生活的不断提高，电子产品已经走进了家家户户，无论是生活或学习，还是娱乐和消遣几乎样样都离不开电子产品，大型复杂的计算能力是人脑所不能胜任的，而且比较容易出错。计算器作为一种快速通用的计算工具方便了用户的使用。计算器可谓是我们最亲密的电子伙伴之一。本设计着重在于分析计算器软件和开发过程中的环节和步骤，

4、并从实践经验出发对计算器设计做了详细的分析和研究。单片机由于其微小的体积和极低的成本，广泛的应用于家用电器、工业控制等领域中。在工业生产中。单片微型计算机是微型计算机的一个重要分支，也是颇具生命力的机种。单片微型计算机简称单片机，特别适用于控制领域，故又称为微控制器。本系统就是充分利用了8051芯片的I/O引脚。系统以采用MCS-51系列单片机Intel8051为中心器件来设计计算器控制器，实现了能根据实际输入值显示并存储的功能，计算程序则是参照教材。至于位数和功能，如果有需要可以通过设计扩充原系统来实现 。1.2 设计目的通过本次课题设计，应用单片机应用基础、计算机应用基础等所学相关知识及查

5、阅资料，完成简易计算器的设计，以达到理论与实践更好的结合、进一步提高综合运用所学知识和设计的能力的目的。通过本次设计的训练，可以使我在基本思路和基本方法上对基于MCS-51单片机的嵌入式系统设计有一个比较感性的认识，并具备一定程度的设计能力。1.3 设计任务在本次课程设计中，主要完成如下方面的设计任务：1、简要阐述单片机技术发展的国内外现状及LED动态显示和矩阵键盘基本原理；2、掌握MCS-51系列某种产品（例如8051）的最小电路及外围扩展电路的设计方法；3、了解单片机数据转换功能及工作过程；4、完成主要功能模块的硬件电路设计及必要的参数确定；5、用protel软件完成原理电路图的绘制；第二

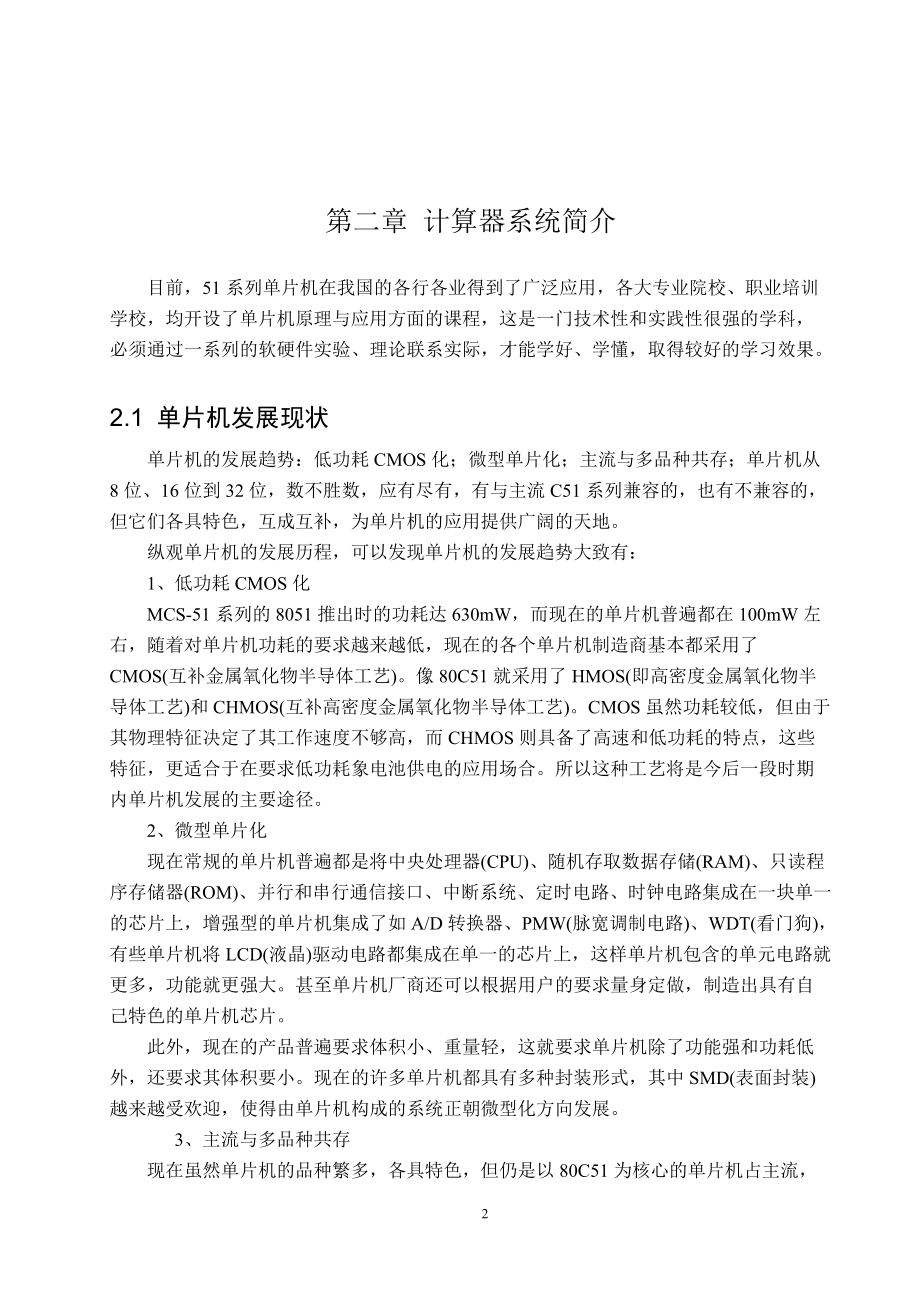

6、章 计算器系统简介目前，51系列单片机在我国的各行各业得到了广泛应用，各大专业院校、职业培训学校，均开设了单片机原理与应用方面的课程，这是一门技术性和实践性很强的学科，必须通过一系列的软硬件实验、理论联系实际，才能学好、学懂，取得较好的学习效果。2.1 单片机发展现状单片机的发展趋势：低功耗CMOS化；微型单片化；主流与多品种共存；单片机从8位、16位到32位，数不胜数，应有尽有，有与主流C51系列兼容的，也有不兼容的，但它们各具特色，互成互补，为单片机的应用提供广阔的天地。纵观单片机的发展历程，可以发现单片机的发展趋势大致有：1、低功耗CMOS化MCS-51系列的8051推出时的功耗达630

7、mW，而现在的单片机普遍都在100mW左右，随着对单片机功耗的要求越来越低，现在的各个单片机制造商基本都采用了CMOS(互补金属氧化物半导体工艺)。像80C51就采用了HMOS(即高密度金属氧化物半导体工艺)和CHMOS(互补高密度金属氧化物半导体工艺)。CMOS虽然功耗较低，但由于其物理特征决定了其工作速度不够高，而CHMOS则具备了高速和低功耗的特点，这些特征，更适合于在要求低功耗象电池供电的应用场合。所以这种工艺将是今后一段时期内单片机发展的主要途径。2、微型单片化 现在常规的单片机普遍都是将中央处理器(CPU)、随机存取数据存储(RAM)、只读程序存储器(ROM)、并行和串行通信接口、

8、中断系统、定时电路、时钟电路集成在一块单一的芯片上，增强型的单片机集成了如A/D转换器、PMW(脉宽调制电路)、WDT(看门狗)，有些单片机将LCD(液晶)驱动电路都集成在单一的芯片上，这样单片机包含的单元电路就更多，功能就更强大。甚至单片机厂商还可以根据用户的要求量身定做，制造出具有自己特色的单片机芯片。此外，现在的产品普遍要求体积小、重量轻，这就要求单片机除了功能强和功耗低外，还要求其体积要小。现在的许多单片机都具有多种封装形式，其中SMD(表面封装)越来越受欢迎，使得由单片机构成的系统正朝微型化方向发展。 3、主流与多品种共存现在虽然单片机的品种繁多，各具特色，但仍是以80C51为核心的

9、单片机占主流，兼容其结构和指令系统的有PHILIPS公司的产品，ATMEL公司的产品和中国台湾的Winbond系列单片机。因此以80C51为核心的单片机占据了半壁江山。而Microchip公司的PIC精简指令集(RISC)也有着强劲的发展势头，中国台湾的HOLTEK公司近年的单片机产量与日俱增，以其价低质优的优势，占据一定的市场份额。此外还有MOTOROLA公司的产品，日本几大公司的专用单片机。在一定的时期内，这种形势将得以延续，将不存在某个单片机一统天下的垄断局面，走的是依存互补，相辅相成、共同发展的道路。2.2 计算器系统现状计算器一般由运算器、控制器、存储器、键盘、显示器、电源和一些可选

10、外围设备及电子配件通过人工或机器设备组成。低档计算器的运算器、控制器由数字逻辑电路实现简单的串行运算，其随机存储器只有一、二个单元，供累加存储用。高档计算器由微处理器和只读存储器实现各种复杂的运算程序，有较多的随机存储单元以存放输入程序和数据。键盘是计算器的输入部件，一般采用接触式或传感式。为减小计算器的尺寸，一键常常有多种功能。显示器是计算器的输出部件，有发光二极管显示器和液晶显示器等。除显示计算结果外，还常有溢出指示、错误指示等。计算器电源采用交流转换器或电池，电池可用交流转换器或太阳能转换器再充电。为节省电能，计算器都采用CMOS工艺制作的大规模集成电路（见互补金属-氧化物-半导体集成电

11、路），并在内部装有定时不操作自动断电电路。计算器可选用的外围设备有微型打印机、盒式磁带机和磁卡机等。本计算器是以MCS-51系列8051单片机为核心构成的简易计算器系统。该系统通过单片机控制，实现对4*4键盘扫描进行实时的按键检测，并把检测数据存储下来。整个计算器系统的工作过程为：首先存储单元初始化，显示初始值和键盘扫描，判断按键位置，查表得出按键值，单片机则对数据进行储存与相应处理转换，之后送入LED显示器动态显示。整个系统可分为三个主要功能模块：功能模块一，实时键盘扫描；功能模块二，数据转换成显示器显示；功能模块三，显示器动态显示。2.3 MCS-51系列单片机简介8051是MCS-51系

12、列单片机的典型产品，以这一代表性的机型进行系统的讲解。8051单片机包含中央处理器、程序存储器(ROM)、数据存储器(RAM)、定时/计数器、并行接口、串行接口和中断系统等几大单元及数据总线、地址总线和控制总线等三大总线，其内部结构如图2.1所示，现在分别加以说明：图2.1 8051内部结构图中央处理器：中央处理器(CPU)是整个单片机的核心部件，是8位数据宽度的处理器，能处理8位二进制数据或代码，CPU负责控制、指挥和调度整个单元系统协调的工作，完成运算和控制输入输出功能等操作。数据存储器(RAM)：8051内部有128个8位用户数据存储单元和128个专用寄存器单元，它们是统一编址的，专用寄

13、存器只能用于存放控制指令数据，用户只能访问，而不能用于存放用户数据，所以，用户能使用的RAM只有128个，可存放读写的数据，运算的中间结果或用户定义的字型表。程序存储器(ROM)：8051共有4096个8位掩膜ROM，用于存放用户程序，原始数据或表格。定时/计数器：8051有两个16位的可编程定时/计数器，以实现定时或计数产生中断，用于控制程序转向。并行输入输出(I/O)口：8051共有4组8位I/O口(P0、 P1、P2和P3)，用于对外部数据的传输。全双工串行口：8051内置一个全双工串行通信口，用于与其它设备间的串行数据传送，该串行口既可以用作异步通信收发器，也可以当同步移位器使用。中断

14、系统：8051具备较完善的中断功能，有两个外中断、两个定时/计数器中断和一个串行中断，可满足不同的控制要求，并具有2级的优先级别选择。时钟电路：8051内置最高频率达12MHz的时钟电路，用于产生整个单片机运行的脉冲时序，但8051单片机需外置振荡电容。单片机的结构有两种类型，一种是程序存储器和数据存储器分开的形式，即哈佛(Harvard)结构，另一种是采用通用计算机广泛使用的程序存储器与数据存储器合二为一的结构，即普林斯顿(Princeton)结构。INTEL的 MCS-51系列单片机采用的是哈佛结构的形式，而后续产品16位的MCS-96系列单片机则采用普林斯顿结构。下图是MCS-51系列单

15、片机的内部结构示意图图2.2MCS-51内部结构MCS-51的引脚说明：MCS-51系列单片机中的8031、8051及8751均采用40Pin封装的双列直插DIP结构，下图是它们的引脚配置，40个引脚中，正电源和地线两根，外置石英振荡器的时钟线两根，4组8位共32个I/O口，中断口线与P3口线复用。现在对这些引脚的功能加以说明：如图2.3所示。图2.3 双列直插式封装引脚图Pin9:RESET/Vpc复位信号复用脚，当8051通电，时钟电路开始工作，在RESET引脚上出现24个时钟周期以上的高电平，系统即初始复位。初始化后，程序计数器PC指向0000H，P0-P3输出口全部为高电平，堆栈指针写

16、入07H，其它专用寄存器被清“0”。RESET由高电平下降为低电平后，系统即从0000H地址开始执行程序。然而，初始复位不改变RAM（包括工作寄存器R0-R7）的状态，8051的初始态。8051的复位方式可以是自动复位，也可以是手动复位。此外，RESET/Vpd还是一复用脚，Vcc掉电其间，此脚可接上备用电源，以保证单片机内部RAM的数据不丢失。见下图2.4为两种复位方式和两种时钟方式：图2.4上电自动复位电路 图2.5手动复位电路 图2.6内部时钟方式 图2.7外部时钟方式Pin30:ALE/当访问外部程序器时，ALE(地址锁存)的输出用于锁存地址的低位字节。而访问内部程序存储器时，ALE端

17、将有一个1/6时钟频率的正脉冲信号，这个信号可以用于识别单片机是否工作，也可以当作一个时钟向外输出。它还有一个特点是，当访问外部程序存储器时，ALE会跳过一个脉冲。如果单片机是EPROM，在编程其间，将用于输入编程脉冲。Pin29:当访问外部程序存储器时，此引脚输出负脉冲选通信号，PC的16位地址数据将出现在P0和P2口上，外部程序存储器则把指令数据放到P0口上，由CPU读入并执行。Pin31:EA/Vpp程序存储器的内外部选通线，8051和8751单片机，内置有4kB的程序存储器，当EA为高电平并且程序地址小于4kB时，读取内部程序存储器指令数据，而超过4kB地址则读取外部指令数据。如EA为

18、低电平，则不管地址大小，一律读取外部程序存储器指令。显然，对内部无程序存储器的8031,EA端必须接地。在编程时，EA/Vpp脚还需加上21V的编程电压。2.4 矩阵按键键盘是单片机系统中最常用的人机对话输入设备，用户通过键盘向单片机输入数据或指令。键盘控制程序需完成的任务有：监测是否有键按下，有键按下时，若无硬件去抖动电路时，应用软件延时方法消除按键抖动影响；当有多个键同时按下时，只处理一个按键，不管一次按键持续多长时间，仅执行一次按键功能程序。矩阵按键扫描程序是一种节省I/O口的方法,按键数目越多节省I/O口就越可观，思路：先判断某一列（行）是否有按键按下，再判断该行（列）是哪一只键按下。

19、但是，在程序的写法上，采用了最简单的方法，使得程序效率最高。本程序中，如果检测到某键按下了，就不再检测其它的按键，这完全能满足绝大多数需要，又能节省大量的CPU时间。2.5 计算器设计总体思想根据功能和指示要求，本系统选用以MCS-51单片机为主控机。通过扩展必要的外围接口电路，实现对计算器的设计。具体设计如下：1、由于要设计的是简单的计算器，可以进行四则运算，为了得到教好的显示效果，采用LCD显示数据和结果。2、另外键盘包括数字键（0-9）、符号键（+、-、*、/）、清除键和等号键，故只需要16个按键即可，设计中采用集成的计算机键盘。3、执行程序：开机显示零，等待键入数值，当键入数字，通过L

20、CD显示出来，当键入+、-、*、/运算符，计算器在内部执行数值转换和存储，并等待再次键入数值后将显示键入的数值，按等号就会在LCD上输出运算结果。4、错误提示：当单片机执行程序中有错误时，会在LCD上显示相应的提示，如：当输入的数值或计算器得到的结果大于计算器的显示范围时，计算器会在LCD上提示溢出；当除数为0时，计算器会在LCD上提示错误。第三章 硬件系统设计硬件系统是指构成微机系统的实体和装置，通常由运算器、控制器、存储器、输入接口电路和输入设备、输出接口电路和输出设备等组成。单片机实质上是一个硬件的芯片，在实际应用中，通常很难直接和被控对象进行电气连接，必须外加各种扩展接口电路、外部设备

21、、被控对象等硬件和软件，才能构成一个单片机应用系统。本设计选用以AT89S51单片机为主控单元。显示部分：采用LCD静态显示。按键部分，采用4*4键盘。 硬件电路原理图如图3.1所示：图3.1 硬件电路原理图3.1 键盘接口电路计算机输入数字和其他功能按键时要用到很多按键，在这种情况下，编程会很简单，但是会占用大量的I/O口资源，因此在很多情况下都不采用这样的方式，而是采用矩阵键盘的方式。矩阵键盘采用四条I/O线作为行线，四条I/O线作为列线组成键盘，在行线和列线的每个交叉点上设置一个按键。这样键盘上按键的数量就为4*4个。这样行列式键盘结构能有效的提高单片机系统中I/O口的利用率。计算器的键

22、盘布局如图3.2所示：一般有16个键组成，在单片机中正好有一个P端口实现16个按键功能，这种形式在单片机系统中最常用。图3.2 矩阵键盘内部电路3.2 LCD显示模块本设计采用LCD液晶显示器来显示输出数据。LCD的特性有：1、+5V电压，对比可调度；2、内含复位电路；3、提供各种控制命令，如：清屏、字符闪烁、光标闪烁、显示移位等多种功能；4、有80字节显示数据存储器DDRAM;5、内建有160个5X7点阵的字型的字符发生器CGROM;6、8个可由用户自定义的5X7的字符发生器CGRAM。本设计通过D0-D7引脚向LCD写指令字或写数据以使LCD实现不同的功能或显示相应的数据。其接口电路如图3

23、.3所示。图3.3 LCD接口电路LCD的引脚说明如表3.1所示： 符号引脚说明符号引脚说明VSS电源地DB4Data I/OVDD电源正极（+5V）DB5Data I/OV0液晶显示偏压输入DB6Data I/ORS数据/命令选择端（H/L）DB7Data I/OR/W读写控制信号（H/L）CS1片选IC1信号E使能信号CS2片选IC2信号DB0Data I/ORST复位端（H：正常工作，L：复位）DB1Data I/OVEE负电源输出（-10V）DB2Data I/OBLA背光源正极（+4.2）DB3Data I/OBLK背光源正极3.3 运算模块MCS-51单片机是在一块芯片中集成了CP

24、U、RAM、ROM、定时器/计数器和多功能I/O等计算机所需要的基本功能部件。如果按功能划分，它由以下功能部件组成，即微处理器(CPU)，数据存储器(RAM)，程序存储器（ROM/EPROM），并行I/O口，串行口，定时器/计数器，中断系统及特殊功能寄存器（SFR）。单片机是靠程序运行的，并且可以修改。通过不同的程序实现不同的功能，尤其是特殊的一些功能，通过使用单片机编写的程序可以实现高智能、高效率以及高可靠性，因此采用单片机作为计算器的主要功能部件，可以很快的实现运算功能。运算模块由键盘和显示屏组成。单片机通过按键来实现输入数据和操作方式的控制，在运算过程中，对所设的数据进行四则运算时，要先

25、确定选用的是哪一个运算符，若是+或*，则要判断结果是否会溢出，溢出则显示错误提示，没有溢出则显示运算结果，若是/，则要判断除数是否为零，为零时显示错误提示，不为零显示运算结果。第四章 软件设计4.1 汇编语言和C语言的特点及选择本设计是硬件电路和软件编程相结合的设计方案，选择合适的编程语言是一个重要的环节。在单片机的应用系统程序设计时，常用的是汇编语言和C语言。机硬件，程序可读性和可移植性比较差。而C语言虽然执行效率没有汇编语言高，但语言简洁，使用方便，灵活，运算丰富，表达化类型多样化，数据结构类型丰富，具有结构化的控制语句，程序设计自由度大，有很好的可重用性，可移植性等特点。由于现在单片机的

26、发展已经达到了很高的水平，内部的各种资源相当的丰富，CPU的处理速度非常的快。用C语言来控制单片机无疑是一个理想的选择。所以在本设计中采用C语言编写软件程序。主函数设计：/*函数声明*/#include<reg51.h>#include<math.h>#define uchar unsigned char#define uint unsigned intchar translate(int keycode);void arithmetic();void init_LCM();void write_data(char ddata);void write_com(char

27、command);void check_BF();void clearLCD();void display(long a);void dealerror(); void dataoverflow();/*定义变量和数组*/long x=0,y=0,num=0;int operators,input,iny=0;char key;char error5="error"char overflow8="overflow"sbit EN=P34;sbit R_W=P35;sbit RS=P36;/*主函数*/main()EA=1;EX0=1;IT0=1;P2=0

28、xff;display(0);init_LCM();write_data(0x30);while(1)4.2 键扫程序设计键扫程序的过程为：开始时，先判断是否有键闭合，无键闭合时，返回继续判断，有键闭合时，先去抖动，然后确定是否有键按下，若无键按下，则返回继续判断是否有键闭合，若有键按下，则判断键号，然后释放，若释放按键完毕，则返回，若没有释放按键，则返回继续释放。其流程图如图4.1所示。图4.1 键扫程序流程图键扫程序设计：/*键值转化为键盘上按键值函数*/char translate(int keycode)switch(keycode)case 0:return '7'b

29、reak;case 1:return '4'break;case 2:return '1'break;case 3:return 'c'break;case 4:return '8'break;case 5:return '5'break;case 6:return '2'break;case 7:return '0'break;case 8:return '9'break;case 9:return '6'break;case 10:return &

30、#39;3'break;case 11:return '='break;case 12:return '/'break;case 13:return '*'break;case 14:return '-'break;case 15:return '+'break; /*外部中断0处理函数*/void INT_0(void) interrupt 0 using 0key=translate(P2&0x0f);if(key<='9'&&key>='0&

31、#39;) /判断按下的键是否为数值num=num*10+(key-'0');if (operators>0)y=num;iny=1;elsex=num;if(num<134217728&&num>-134217728) /当前数值是否超出限定范围display(num);elsedataoverflow();elseswitch(key)case 'c':x=0;y=0;num=0;iny=0;operators=0;display(num);break;case '=':arithmetic();iny=0;

32、operators=0;num=0;break;case '+': if (operators)arithmetic();operators=1;num=0;break;case '-': if (operators)arithmetic();operators=2;num=0;break;case '*': if (operators)arithmetic();operators=3;num=0;break;case '/':if (operators)arithmetic();operators=4;num=0;break;4

33、.3 算术运算程序设计算术运算程序的过程为：先判断输入的运算符是+、-、*、/ 中的哪一个，若是+或-，则要判断运算结果是否溢出，溢出则显示错误信息，没溢出就显示运算结果，若是/，则要先判断除数是否为零，为零就显示错误信息，不为零则显示运算结果，若是-，则直接显示运算结果。其流程图如图4.2所示。图4.2 算术运算程序设计流程图算术运算程序设计：/*算术运算函数*/void arithmetic()if (iny)switch(operators)case 1:x=x+y;num=x;if(num<134217728&&num>-134217728)display(

34、num);elsedataoverflow();break;case 2:x=x-y;num=x;if(num<134217728&&num>-134217728)display(num);elsedataoverflow();break;case 3:x=x*y;num=x;if(num<134217728&&num>-134217728)display(num);elsedataoverflow();break;case 4:if (y=0)dealerror();elsex=x/y;num=x; if(num<13421772

35、8&&num>-134217728)display(num);elsedataoverflow();break;y=0;4.4 显示程序设计显示程序的过程为：显示开始时，先进行LCD的初始化，判断是否显示汉字或ACSII码或图形，若不显示，则返回，若显示的是汉字或ACSII码，则进行相应功能的设置，然后送地址和数据，再判断是否显示完,显示完则返回，没有显示完则继续送地址，若显示的是图形，则先进行相应功能的设置，再送行地址和列地址，然后送数据，最后判断是否显示完，显示完则返回，没有显示完则继续送行地址和列地址。其流程图如图4.3所示。图4.3 显示程序流程图LCD显示程序设

36、计：/*LCD初始化函数*/void init_LCM()write_com(0x30);write_com(0x30);write_com(0x30);write_com(0x38);write_com(0x08);write_com(0x01);write_com(0x06);write_com(0x0e);/*LCD写数据函数*/void write_data(char ddata)RS=1;/*写指令*/R_W=0;EN=1;/*使能信号开*/P1=ddata;/*将数据送入p1口*/EN=0;/*使能信号关*/check_BF();/*LCD写指令函数*/void write_com

37、(char command)RS=0;/*写指令*/R_W=0;EN=1;/*使能信号开*/P1=command;/*将数据送入p1口*/EN=0;/*使能信号关*/check_BF();/*LCD检查忙碌函数*/void check_BF()char i,x=0x80;P1=0xff;while(x&0x80)RS=0;R_W=1;EN=1;x=P1;EN=0;for (i=0;i<10;i+);EN=0;/*关闭使能信号*/*LCD清屏函数*/void clearLCD()write_com(0x01);/*LCD显示函数*/void display(long a)long temp,b,c=-1;int lenth=1,i,j;clearLCD();if(a<0)a=a*c;write_data('-'); temp=a;while(temp=temp/10)!=0)lenth+;for(i=lenth;i>0;i-)b=1;for(j=0;j<i-1;j+)b=b*10;write_data(
