峨眉山高铁站双排外脚手架专项施工方案

1、中铁建工集团有限公司 峨眉山站装修双排落地脚手架施工方案第 1 页 共 32 页峨眉山站装修双排落地脚手架施工方案峨眉山站装修双排落地脚手架施工方案一、编制依据一、编制依据1、新建成都至绵阳至乐山铁路客运专线峨眉山站站房工程施工设计图纸；2、 建筑施工扣件式钢管脚手架安全技术规范 （JGJ130-2011） ；3、 钢管脚手架 （GB15831-2006） ；4、 建筑施工安全检查标准 （JGJ59-2011） 。二、工程概况二、工程概况2.12.1 工程总体概况工程总体概况1.1.1 建筑名称：新建成都至绵阳至乐山铁路客运专线峨眉山站站房工程；1.1.2 建设地点：四川省峨眉山市；1.1.3

2、 建设单位：成绵乐铁路客运专线有限责任公司；1.1.4 监理单位：四川铁科监理有限公司；1.1.5 施工单位：中铁建工集团有限公司。1.1.6 本站房形式为线侧平式小型旅客车站，站房建筑面积 3481，雨棚建筑面积为 9154，跨线通道面积 803。站房地上二层，层高分别为：一层 6.5m，二层 6.3m，建筑高度为 17.69 米。建筑耐久年限：50 年，建筑耐火等级地上为二级，地下为一级，站台雨棚耐火等级为二级，站房钢筋混凝土屋面防水等级为级，站台雨棚金属屋面防水等级为级，地下室防水等级为 I 级。站房基础为桩基，主体结构形式为混凝土框架结构，站台雨棚基础为独立基础，结构形式为钢结构。1.

3、1.7 结构形式：现浇钢筋混凝土框架结构，候车厅屋盖为钢桁架，站房为桩基承台基础，地震烈度：7 度，设计基本地震加速度值为：0.1g，第二组；本工程0.000 相当于绝对标高 468.166m。2.22.2 主体站房装修双排外脚手架基本概况主体站房装修双排外脚手架基本概况本站房外形尺寸为 102m*23.2m，基础工程施工完成土方回填后主体站房周边场坪标高为-10.00m，4-9 轴钢屋架顶标高为 15.65m，1-4 轴和 9-12 轴混凝土网架顶标高为中铁建工集团有限公司 峨眉山站装修双排落地脚手架施工方案第 2 页 共 32 页11.97m；因此，室外场坪至钢屋架顶高度为 25.65m，

4、至混凝土网架顶高度 21.97m；本工程 4-9 轴（正、背立面）双排外脚手架顶面搭设高度超过钢屋架顶为 1.20m，因此，4-9正面双排外脚手架搭设高度为 26.85m。1-4 轴（正、背立面） 、A-D 轴（南北侧外立面）双排外脚手架顶面搭设高度超过混凝土网架顶为 1.20m，因此，双排外脚手架的搭设高度为 23.17m。搭设架子前应进行保养，除锈并统一涂色，颜色力求环境美观。脚手架立杆、防护栏杆、踢脚杆统一漆黄色，剪力撑统一漆红白相间色。底排立杆、扫地杆均漆红白相间色。三、双排脚手架搭设构造要求三、双排脚手架搭设构造要求（1）采用 483.5mm 双排钢管脚手架搭设，立杆横距 b=0.8

5、，主杆纵距 l=1.6m，内立杆距墙 0.3m，脚手架步距 h=1.8m。架体基础地面平整，地基承载力达到 160Kpa,立杆下铺设木跳板。（2）连墙件为两步三跨设置，连墙件采用 483.5mm 钢管，用双直角扣件分别与脚手架和框架柱抱柱连接。（3）搭设高度为 26.85m，脚手架计算按 27m 进行验算。外侧立面采用密目安全网全封闭，在外架第一步顶面满铺脚手板进行防护。（4）剪刀撑设置为间距为 8m（5 跨）一排剪刀撑。（5）基本风压为 0.3KN/m2，施工均布活荷载标准值 Qk=3KN/m2，木脚手板自重标准值 Qp1=0.35 KN/m2，栏木、挡脚板自重标准值 Qp2=0.140 K

6、N/m。（6）总的设计尺寸立杆纵距 1.6m，横距 0.8m（可平铺四块木脚手板，每块木脚手板宽 200mm） ，排架步距 1.8m（安全网规格为 6m1.8m，拉紧后比 1.8m 略宽，如取两倍步距 1.8m，安全网不易拉紧，显得松垮，不美观，故按现场经验取 1.83m） ，脚手架限高取 26.85m（总高25.65m 加 1. 2m 高护栏） 。外排架外侧设全封闭密目安全网。（7）纵向水平杆纵向水平杆要求设置在立杆内侧，长度不宜小于三跨。接长宜使用对接。对接扣件应交错布置，两根相邻纵向水平杆的接头不宜设置在同步或同跨内，不同步或不同跨两个相邻接头在水平方向错开的距离不应小于 500mm，各

7、中铁建工集团有限公司 峨眉山站装修双排落地脚手架施工方案第 3 页 共 32 页接头中心至最近主节点的距离不宜大于纵距的 1/3。本工程使用木脚手板，纵向水平杆应作为横向水平杆的支座，用直角扣件固定在立杆上。（8）横向水平杆作业层上非主节点处的横向水平杆，宜根据支承脚手板的需要等间距设置，最大间距不应大于纵距的 1/2。横向水平杆两端均应采用直角扣件固定在纵向水平杆上。（9）脚手板作业层脚手板应铺满、铺稳。脚手板应设置在三根横向水平杆上。脚手板的铺设可对接平铺，也可搭接铺设，搭接时接头必须支在横向水平杆上。作业层端部脚手板探头长度取 150mm，板长两端应与支承杆可靠固定。脚手板采用竹跳板或木

8、板，宽为 0.22m，要求作业层封闭及以下两步封闭，脚手板铺放后要求用 16#铁丝与大横杆绑扎固定。脚手架底层满铺一层脚手板，用 14 的钢筋固定。130150脚手板对接100L300脚手板搭接L200脚手板接头设置50mm宽竹片压条16#铁丝绑扎16#铁丝绑扎（10）立杆每根立杆底部应设置木跳板垫底。相邻立杆的对接扣件不得在同一高度内。下端第一根立杆交错用 6m 杆和 3m 杆相互错开。中铁建工集团有限公司 峨眉山站装修双排落地脚手架施工方案第 4 页 共 32 页（11）连墙件为了便于施工，本工程采用刚性连墙件，连墙件水平方向沿每根框架柱与钢管连接设置，高度方向隔步设置。本工程连墙件拉结在

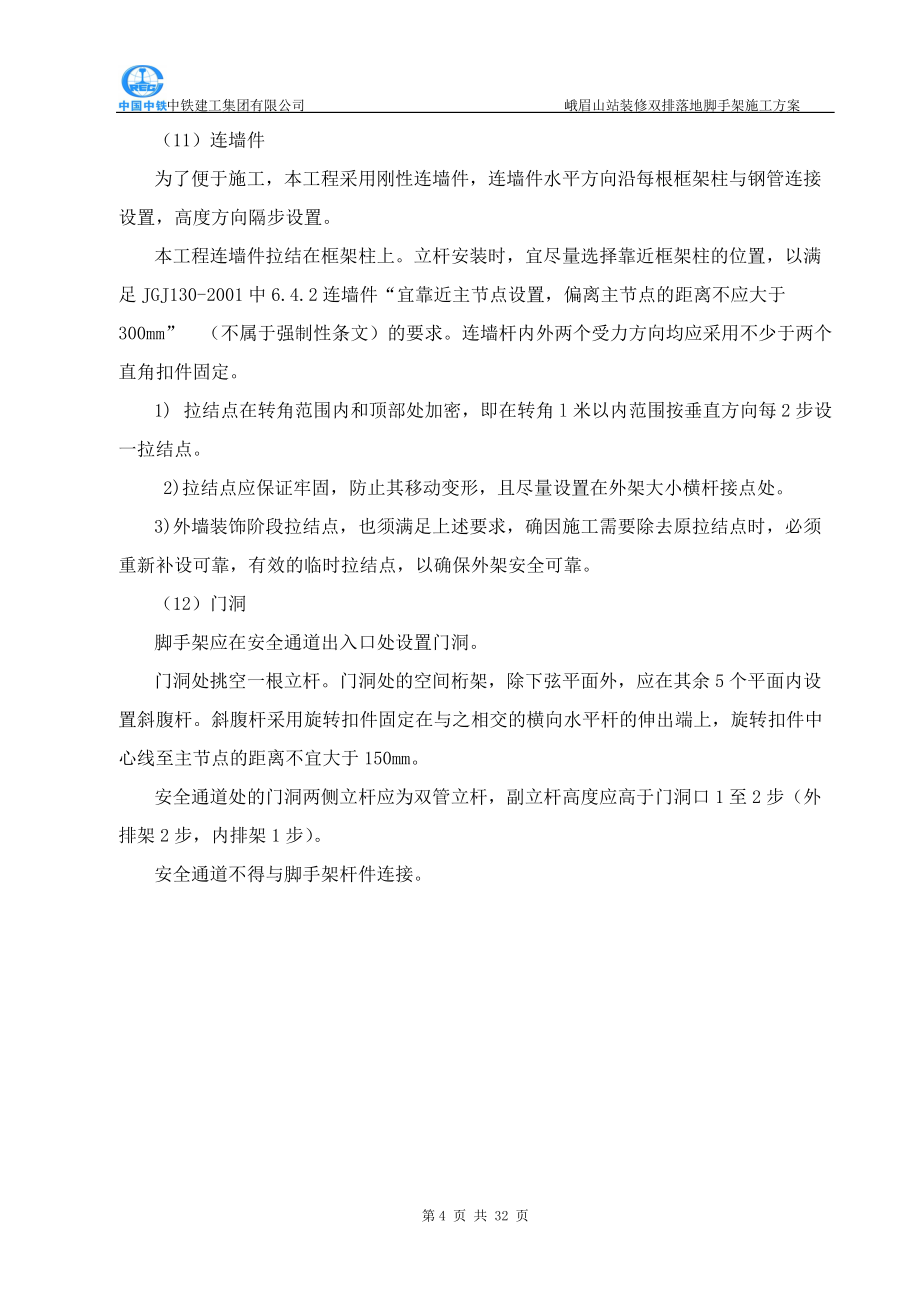

9、框架柱上。立杆安装时，宜尽量选择靠近框架柱的位置，以满足 JGJ130-2001 中 6.4.2 连墙件“宜靠近主节点设置，偏离主节点的距离不应大于300mm” （不属于强制性条文）的要求。连墙杆内外两个受力方向均应采用不少于两个直角扣件固定。1) 拉结点在转角范围内和顶部处加密，即在转角 l 米以内范围按垂直方向每 2 步设一拉结点。 2)拉结点应保证牢固，防止其移动变形，且尽量设置在外架大小横杆接点处。3)外墙装饰阶段拉结点，也须满足上述要求，确因施工需要除去原拉结点时，必须重新补设可靠，有效的临时拉结点，以确保外架安全可靠。（12）门洞脚手架应在安全通道出入口处设置门洞。门洞处挑空一根立

10、杆。门洞处的空间桁架，除下弦平面外，应在其余 5 个平面内设置斜腹杆。斜腹杆采用旋转扣件固定在与之相交的横向水平杆的伸出端上，旋转扣件中心线至主节点的距离不宜大于 150mm。安全通道处的门洞两侧立杆应为双管立杆，副立杆高度应高于门洞口 1 至 2 步（外排架 2 步，内排架 1 步） 。安全通道不得与脚手架杆件连接。中铁建工集团有限公司 峨眉山站装修双排落地脚手架施工方案第 5 页 共 32 页说明：出入口防护棚设在 4-7 轴候车大厅中间位置处，安全通道大小为8.0m4.0m3.0m（长宽高） 。通道上部铺 5cm 的双层脚手板，上层板与下层板间距为 50cm，具体见附图。安全通道防护棚出

11、建筑结构墙面不小于 6.0m。通道两侧采用安全密目网封闭。具体构造见下图：脚手板双层防砸棚，满铺脚手板图中尺寸单位为cm。安全出入口防护棚侧面图中铁建工集团有限公司 峨眉山站装修双排落地脚手架施工方案第 6 页 共 32 页脚手板安全出入口防护棚正立面双层防砸棚，满铺脚手板图中实线均为钢管凡遇脚手架处，在出入口两侧的内、外排单立杆处分别增设一根辅立杆，并高于门洞口 12 步，立柱用短管斜撑相互联系。上方悬空立柱处增加两根斜杆，斜杆与各主节点相交处用扣件固定。洞口上方增设两道横向支撑，应伸出斜腹杆的端部，以保证立柱悬空处的整体性。门洞两侧分别增加两根斜腹杆，并用旋转扣件固定在与之相交的小横杆的伸

12、出端上，旋转扣件中心线至主节点的距离在 15cm 内。当斜腹杆在一跨内跨越两个步距时，应在相交的大横杆处增设一根小横杆，将斜腹杆固定在其伸出端上；斜腹杆宜采用通长杆件，必须接长时用对接扣件连接。（13）剪刀撑剪刀撑在外侧立面整个长度和高度连续设置，斜杆与地面的倾角按 45-60控制。剪刀撑斜杆的接长宜采用搭接。搭接长度不应小于 1m，应等间距设置 3 个旋转扣件固定。双排外架剪刀撑从角部第一根立杆开始搭设，每排外架从外侧立面的两端通长设置剪刀撑，剪刀撑由底至顶连续设置，接头搭接长度为 1m，接头位置采用 3 个旋转扣件连接，除在两头与立杆和大横杆连接外，每根钢管中间还增加 24 个节点。剪刀撑

13、搭接示意图： 中铁建工集团有限公司 峨眉山站装修双排落地脚手架施工方案第 7 页 共 32 页1000100三个以上扣件剪刀撑搭接示意图（14）扣件螺栓拧紧扭力矩不应小于，且不应大于。mN 40mN 65主节点处固定横向水平杆、纵向水平杆、剪刀撑等用的直角扣件、旋转扣件的中心点的相互距离不应大于 150mm。对接扣件开口应朝上或朝内。各杆件端头伸出扣件盖板边缘的长度不应小于 100mm。（15）基础采用基础结构施工的土方开挖土进行回填，基础承载力为 160Kpa,分层夯实。（16）防护栏杆 1)脚手架外侧使用建设主管部门认证的合格绿色密目式安全网封闭，且将安全网固定在脚手架外立杆里侧。 2)选

14、用 18 铅丝张挂安全网，要求严密、平整。 3)脚手架外侧必须设 1.2m 高的防护栏杆和 30cm 高踢脚杆，顶排防护栏杆不少于 2道，高度分别为 0.9m 和 1.3m。 4)脚手架内侧形成临边的(如遇大开间门窗洞等)，在脚手架内侧设 1.2m 的防护栏杆和 30cm 高踢脚杆。（17）水平兜网：水平安全兜网要求在楼层位置层层封闭，与建筑物之间的距离中铁建工集团有限公司 峨眉山站装修双排落地脚手架施工方案第 8 页 共 32 页300mm 范围内也必须满挂，兜网颜色为白色，与两侧大横杆绑牢。用于操作面下层的安全兜网规格为必须能够承受 100kg 重物 10m 高冲击荷载，出场合格证和质保证

15、书齐全，并在进场后进行冲击试验，报监理业主审核合格后方可投入使用。（18）水平硬防护：外架上每 10m 设置一道水平硬防护，用竹跳板或木板满铺、绑牢。（19）挡脚板采用 12 厚木胶合板制作，高 180 外侧面刷黄黑相间（150）油漆，每三步一道，设在立杆内侧、安全网外侧。挡脚板的做法黑色黄色四、脚手架搭设材料、机具情况四、脚手架搭设材料、机具情况4.14.1 脚手架搭设材料要求脚手架搭设材料要求（1）脚手架各种杆件采用外径 48mm、壁厚 3.5mm 的 3 号钢焊接钢管，进场需要做力学能行复试，其力学性能应符合国家现行标准碳素结构钢GBT700 中 Q235A 钢的规定，用于立杆、大横杆、

16、斜杆的钢管长度为 3-6 米，小横杆、拉结杆 1.0-1.8 米，使用的钢管不得弯曲、变形、开焊、裂纹等缺陷，并涂防锈漆作防腐处理，不合格的钢管决不允许使用。（2）扣件进场需要做力学能行复试，扣件锻铸铁的技术性能符合钢管脚手架GB15831-2006 规定的要求，对使用的扣件要全数进行检查，不得有气孔、砂眼、裂纹、滑丝等缺陷。扣件与钢管的贴合面要严格整形，保证与钢管扣紧的接触良好，扣件夹紧钢管时，开口处的最小距离不小于 5mm，扣件的活动部位转动灵活，旋转扣件的两旋转面间隙要小于 1mm，扣件螺栓的拧紧力距达 60N*M 时扣件不得破坏。（3）脚手板采用 50mm 厚木脚手板，宽度为 300m

17、m，凡是腐朽、扭曲、破裂和大横透疥者不得使用，使用的脚手板两端 8cm 用 8 号铅丝箍绕 3 圈。中铁建工集团有限公司 峨眉山站装修双排落地脚手架施工方案第 9 页 共 32 页4.24.2 脚手架搭设材料准备脚手架搭设材料准备本工程外架所用的钢管、扣件、木脚手板和其它材料均由施工队伍自行提供。主要材料计划如下表：4.3 机具准备机具准备搭、拆架子所需机具主要有架子扳手、吊线，由架子工自备。项目部应配备如下检查工具（可借用，但应符合要求）：名称数量用途扭力扳手7 把检查扣件拧紧力度游标卡尺1 把检查焊接钢管外径和壁厚、外表面锈蚀深度塞尺7 把检查钢管两端面切斜偏差钢卷尺7 把检查钢管弯曲程度

18、和搭设中的距离或长度水平尺7 把检查水平杆高差角尺7 把检查剪刀撑与地面的倾角注：建筑施工扣件式钢管脚手架 （JGJ130-2011，2011 年版）中提及的钢板尺用名称及规格用途备注6m 长管纵向水平杆租赁6m 长管立杆租赁6m 长管剪刀撑租赁3m 长管调整节头位置租赁1.0m 短管横向水平杆租赁1.5m 短管横向水平杆租赁1.8m 短管横向水平杆租赁2.5m 短管连墙杆租赁1.8m 短管连墙件柱箍租赁3000mm200mm50mm 垫木基础垫板租赁直角扣件租赁旋转扣件租赁对接扣件租赁2500mm300mm50mm 木脚手板采购6m18m 安全网采购扎篾架子工自备中铁建工集团有限公司 峨眉山

19、站装修双排落地脚手架施工方案第 10 页 共 32 页钢卷尺代替。五、搭设和拆除施工工艺五、搭设和拆除施工工艺5.15.1 脚手架搭设工艺流程脚手架搭设工艺流程在牢固的地基弹线、立杆定位摆放扫地杆竖立杆并与扫地杆扣紧装扫地小横杆，并与立杆和扫地杆扣紧装第一步小横杆并与各立杆扣紧安第一步大横杆安第二步小横杆安第二步大横杆加设临时斜撑杆，上端与第二步大横杆扣紧(装设与柱连接杆后拆除)安第三、四步小横杆和大横杆安装二层与柱拉杆接立杆加设剪力撑铺设脚手板，绑扎防护及档脚板、立挂安全网。5.25.2 脚手架拆除施工工艺脚手架拆除施工工艺（1）工艺流程拆架程序应遵守由上而下，先搭后拆的原则，一般的拆除顺序

20、为：安全网拦杆脚手板剪刀撑横向水平杆纵向水平杆立杆。（2）拆除注意事项1）不准分立面拆架或在上下两步同时进行拆架。做到一步一清、一杆一清。拆立杆时，要先抱住立杆再拆开最后两个扣。拆除纵向水平杆、斜撑、剪刀撑时，应先拆中间扣件，然后托住中间，再解端头扣。所有连墙杆等必须随脚手架拆除同步下降，严禁先将连墙件整层或数层拆除后再拆脚手架。2）分段拆除高差不应大于 2 步，如高差大于 2 步，应增设连墙件加固。3）应保证拆除后架体的稳定性不被破坏，连墙杆被拆除前，应加设临时支撑防止变形、失稳。4）当脚手架拆至下部最后一根长钢管的高度（约 6m）时，应先在适当位置搭临时抛撑加固后再拆连墙件。六、脚手架搭设

21、技术措施六、脚手架搭设技术措施6.16.1 施工准备施工准备（1）在脚手架搭设之前，由工地技术负责人依脚手架搭拆方案向专业班组长逐段的进行书面技术交底，并履行交底签字手续，各持一份，互相监督，由专业班组长向操作人员进行班前技术交底，并做好交底记录入档。中铁建工集团有限公司 峨眉山站装修双排落地脚手架施工方案第 11 页 共 32 页（2）按对脚手架使用的各种材料的要求，对使用的材料进行全数检查、验收，方准进行场使用，并进入现场后分类堆放整齐，挂牌标明准备使用。（3）搭拆脚手架的操作人员必须是经过劳动部门培训合格发证，持证上岗。6.26.2 脚手架的基础脚手架的基础（1）脚手架搭设前基础要平整夯

22、实，架基及周围不得积水，在脚手架外侧设置排水沟（充分利用承台基础开始在周围设置的排水沟） ，设置一排水沟，在最低点，设置积水坑，水流入坑内，用潜水泵将水排出，排水沟坡度为 3-5。以保证架基的承载力满足160KPa，基槽回填土必须步步夯实后，才能做脚手架基础。（2）回填土夯实后，上面铺设厚度 50mm 的 0.2m3m 木脚手板，之后在木脚手板上放置钢底座，钢底座上放置立杆，之后按设计的立杆间距进行放线定位，铺设木脚手板要平稳，不得悬空。6.36.3 双排脚手架结构技术要求双排脚手架结构技术要求（1）本工程为框架结构，整个站房外装修施工期间周围采用双排外脚手架（结构） ，脚手架里侧立杆距墙 3

23、00mm，外立杆高于混凝土柱梁 1. 5m，立杆排距 0.8m，立杆纵距1.6m，大横杆步距 1.8m，立杆、大横杆均采用一字扣件对接，在搭设过程中立杆要搭设在大横杆的外侧，相邻两根杆件接头要相互错开一步且不于 500mm，各接头中心距主节点的距离不应大于步距的 1/3。立杆搭设要垂直，横杆搭设要水平，立杆搭设垂直度为1/400，全高不大于50mm，大横杆搭设要水平，全长水平差不大于20mm，立杆的纵距排距偏差不大于20mm，小横杆外侧伸出架体的长度约为 150mm，小横杆偏离主节点的距离不应大于 150cm，靠墙一侧的外伸长度为 250mm，距地面 200mm 处设扫地杆。（2）架体与建筑物

24、的拉结，架体高度每楼层用短钢管与楼层柱子抱柱拉结或预埋件连接，并且用拉结杆里外脚手架与立杆或大横杆用扣件扣牢。拉结点的设置为垂直高度不大于 4 米且层层拉接及水平间距不大于 6 米且每一混凝土柱设置一拉接点，设置时尽量靠近主节点，偏离主节点的距离不应大于 30cm。布设形式采用梅花形错排。（3）剪刀撑采用 6 米的钢管搭设，立杆 6 根、小横杆 6 根为一组剪刀撑，每隔 5 根设置一组与地面成 60 度角，脚手架两端转角处两侧设置，每组剪刀撑上下要连续设置，斜杆除两端用回转扣件与立杆、大横杆扣紧外，在中间要增加 2 个扣件扣牢，斜杆两端扣件与立杆结点的距离不得大于 150mm，最下边斜杆与立杆

25、的连结点距离不大于 200mm，中铁建工集团有限公司 峨眉山站装修双排落地脚手架施工方案第 12 页 共 32 页剪刀撑杆件的搭接长度为 1000mm，用三个扣件扣牢，扣件扣在钢管端头处不小于 10cm处。剪刀撑下端一定要落地。（4）脚手板的铺设，施工操作层的脚手架必须铺满、铺稳、铺严，对头铺设的脚手板，接头下面必须设两根小横杆，板端距小横杆 150mm，拐弯处的脚手板必须交叉搭铺。（5）操作层、通道口的防护，在操作层高 1.2m 处设两道防护栏杆，但必须挂设有准用证的密目式立网，立网的边绳与大横杆靠紧，并用绳系结牢固，并设 180mm 高的踢脚板用木脚板代替。（6）脚手架体与建筑物之间封闭办

26、法：密目网垂直封闭，密目网的质量要求： 密目网要四证齐全，要有阻燃性能，其续燃，引燃时间均不得大于 4 秒；要符合GB16909 的规定。 每 10cm10cm100cm2的面积上，有 2000 以上网目。密目网贯穿试验：做耐贯穿试验时，将网与地面成 30 度夹角拉平，在其中心上方 3 米处，用 5kg 重的钢管（管径 48-51mm）垂直自由落下，不穿透即为合格产品。密目风的绑扎方法：用绳将密目网绑扎至立杆或大横杆上，使网与架体牢固的连接在一起。系蝇的材质应符合GB16909 的规定。兜网封闭：用大眼安全网（平网）将脚手架与建筑之间封闭起来，二层处设置一道平网。七、避雷装置七、避雷装置（1）

27、脚手架顶部高于 2.0 米，四角设置（长度大于 35 米，应中间设几根）避雷针。（2）用 16mm黄绿双色铜芯线作引下线，途中用磁瓶，导线绑扎。（3）接地装置的接地线应采用三根导体，在不同点与接地体作电气连接，垂直接地体应采用 550 角钢、48 钢管或 22 圆钢，长度 2.2 米，不得采用螺纹钢，接地电阻不大于 4。八、脚手架的验收、使用及管理八、脚手架的验收、使用及管理8.18.1 脚手架的验收、使用及管理脚手架的验收、使用及管理（1）把好验收关。搭设过程中的架子，每搭设一个施工层高度必须由项目技术负责人组织技术、安全与搭设班组、工长进行检查，符合要求后方可上人使用。架子未经检中铁建工集

28、团有限公司 峨眉山站装修双排落地脚手架施工方案第 13 页 共 32 页查、验收，除架子工外，严禁其他人员攀登。验收合格的架子任何人不得擅自拆改，需局部拆改时，要经设计负责人同意，由架子工操作。（2）工程的施工负责人，必须按架子方案的要求，拟定书面操作要求，向班组进行安全技术交底，班组必须严格按操作要求和安全技术交底施工。（3）基础、卸荷措施和架子分段完成后，应分层由制定架子方案及安全、技术、施工、使用等有关人员，按项目进行验收，并填写验收单，合格后方可继续搭设使用。（4）使用按 3kN/m2考虑，因此架子上不准堆放成批材料，零星材料可适当堆放。（5）外架第一步(1.8m 高)开始拉设兜网和立

29、网，以后每层设一道兜网，施工层脚手板和施工层临边必须设兜网和立网，以保证高处作业人员的安全。（6）架子搭好后要派专人管理，未经安置部门同意，不得改动，不得任意解掉架子与柱连接的拉杆和扣件。（7）架子上不准有任何活动材料，如扣件、活动钢管、钢筋，一旦发现应及时清除。（8）雨后要检查架子的下沉情况，发现地基沉降或立杆悬空要马上用木板将立杆楔紧。（9）在六级以上大风、大雾和大雨天气下不得进行脚手架作业，雨后上架前要防滑措施。（10）外架实行外挂立网全封闭。外挂安全网要与架子拉平，网边系牢，两网接头严密，不准随风飘。（11）作业层上的施工荷载应符合设计要求，不得超载，不得将模板、泵送混凝土输送管等支撑

30、固定在脚手架上，严禁任意悬挂起重设备。8.28.2 人员素质要求人员素质要求（1）高处作业人员必须年满 18 岁，两眼视力均不低于 1.0，无色盲，无听觉障碍，无高血压、心脏病、癫痫、眩晕和突发性昏厥等疾病，无妨害登高架设作业的其他疾病和生理缺陷。（2）责任心强，工作认真负责，熟悉本作业的安全技术操作规程。严禁酒后作业和作业中玩笑戏闹。（3）明确使用个人防护用品和采取安全防护措施。进入施工现场，必须戴好安全帽，中铁建工集团有限公司 峨眉山站装修双排落地脚手架施工方案第 14 页 共 32 页在无可靠防护 2m 以上处作业必须系好安全带，使用工具要放在工具套内。（4）操作工必须经过培训教育，考试

31、、体检合格，持证上岗，任何人不得安排未经培训的无证人员上岗作业。（5）作业人员应定期进行体检(每年体检一次)。（6）作业所用材料要堆放平稳，高处作业地面环境要整洁，不能杂乱无章，乱摆乱放，所用工具要全部清点回收，防止遗留在作业现场掉落伤人。8.38.3 劳保用品劳保用品( (三宝三宝) )要求要求（1）安全帽1）安全帽必须使用建设部认证的厂家供货，无合格证的安全帽禁止使用。工程使用的安全帽一律由分公司统一提供，各分包外联单位不准私购安全帽。2）安全帽必须具有抗冲击、抗侧压力、绝缘、耐穿刺等性能，使用中必须正确佩戴，安全帽使用期为 2.5 年。（2）安全带1）采购安全带必须要有劳动保护研究所认可

32、合格的产品。2）安全带使用 2 年后，根据使用情况，必须通过抽验合格方可使用。3）安全带应高挂低用(架子工除外)，注意防止摆动碰撞，不准将绳打结使用，也不准将钩直接挂在安全绳上使用，应挂在连接环上用，要选择在牢固构件上悬挂。4）安全带上的各种部件不得任意拆掉，更新绳时要注意加绳套。（3）安全网1）安全网的技术要求必须符合（GB5725-2009）规定，方准进场使用。工程使用的安全网必须由公司认定的厂家供货。大孔安全网用做平网和兜网，其规格为绿色密目安全网 1.8m6m，用作内挂立网。内挂绿色密目安全网使用有国家认证的生产厂家供货，安全网进场要做防火试验。2）安全网在存放使用中，不得受有机化学物

33、质污染或与其他可能引起磨损的物品相混，当发现污染应进行冲洗，洗后自然干燥，使用中要防止电焊火花掉在网上。3）安全网拆除后要洗净捆好，放在通风、遮光、隔热的地方，禁止使用钩子搬运。8.48.4 目标和验收标准目标和验收标准（1） 建筑施工安全检查标准 （JGJ59-2011）表 3.0.4-1 总分 10 分，要求全部符中铁建工集团有限公司 峨眉山站装修双排落地脚手架施工方案第 15 页 共 32 页合要求，达到 10 分。（2）检查和验收应符合建筑施工扣件式钢管脚手架 （JGJ130-2011，2011 年版）8.1、8.2 要求。九、脚手架搭拆安全技术交底九、脚手架搭拆安全技术交底9.19.

34、1 脚手架搭设安全技术交底脚手架搭设安全技术交底（1）凡是高血压、心脏病、癫痫病、晕高或视力不够等不适合做高处作业的人员，均不得从事架子作业。配备架子工的徒工，在培训以前必须经过医务部门体检合格，操作时必须有技工带领、指导，由低到高，逐步增加，不得任意单独上架子操作。要经常进行安全技术教育。凡从事架子工种的人员，必须定期(每年)进行体检。（2）脚手架支搭以前，必须制定施工方案和进行安全技术交底。对于高大异形的架子并应报请上级部门批准，向所有参加作业人员进行书面交底。（3）操作小组接受任务后，必须根据任务特点和交底要求进行认真讨论，确定支搭方法，明确分工。在开始操作前，组长和安全员应对施工环境及

35、所需防护用具做一次检查，消除隐患后方可开始操作。（4）架子工在高处(距地高度 2m 以上)作业时，必须佩带安全带。所用的杆子应栓2m 长的杆子绳。安全带必须与已绑好的立、横杆挂牢，不得挂在铅丝扣或其他不牢固的地方，不得“走过档”(即在一根顺水杆上不扶任何支点行走)，也不得跳跃架子。在架子上操作应精力集中，禁止打闹和玩笑，休息时应下架子。严禁酒后作业。（5）遇有恶劣气候(如风力五级以上，高温、雨天气等)影响安全施工时应停止高处作业。（6）大横杆应绑在立杆里边，绑第一步大横杆时，必须检查立杆是否立正，绑至四步时必须绑临时小横杆和临时十字盖。绑大横杆时，必须 2-3 人配合操作，由中间一人结杆、放平

36、，按顺序绑扎。（7）递杆、拉杆时，上下左右操作人员应密切配合，协调一致。拉杆人员应注意不碰撞上方人员和已绑好的杆子，下方递杆人员应在上方人员接住杆子后方可松手，并躲离其垂直操作距离 3m 以外。使用人力吊料，大绳必须坚固，严禁在垂直下方 3m 以内拉大绳吊料。使用机械吊运，应设天地轮，天地轮必须加固，应遵守机械吊装安全操作规中铁建工集团有限公司 峨眉山站装修双排落地脚手架施工方案第 16 页 共 32 页程，吊运杉板、钢管等物应绑扎牢固，接料平台外侧不准站人，接料人员应等起重机械停车后再接料、解绑绳。（8）未搭完的一切脚手架，非架子工一律不准上架。架子搭完后由施工人会同架子组长以及使用工种、技

37、术、安全等有关人员共同进行验收，认为合格，办理交接验收手续后方可使用。使用中的架子必须保持完整，禁止随意拆、改脚手架或挪用脚手板；必须拆改时，应经施工负责人批准，由架子工负责操作。（9）所有的架子，经过大风、大雨后，要进行检查，如发现倾斜下沉及松扣、崩扣要及时修理。9.29.2 脚手架拆除安全技术交底脚手架拆除安全技术交底（1）外架拆除前，工长要向拆架施工人员进行书面安全交底工作。交底有接受人签字。（2）拆除前，班组要学习安全技术操作规程，班组必须对拆架人员进行安全交底，交底要有记录，交底内容要有针对性，拆架子的注意事项必须讲清楚。（3）拆架前在地上用绳子或铁丝先拉好围栏，没有监护人，没有安全

38、员工长在场，外架不准拆除。（4）架子拆除程序应由上而下，按层按步拆除。先清理架上杂物，如脚手板上的混凝土、砂浆块、U 型卡、活动杆子及材料。按拆架原则先拆后搭的杆子。剪刀撑、拉杆不准一次性全部拆除，要求杆拆到哪一层，剪刀撑、拉杆拆到哪一层。（5）拆除工艺流程：拆护栏拆脚手板拆大横杆拆小横杆拆剪刀撑拆立杆拉杆传递至地面清除扣件按规格堆码。（6）拆杆和放杆时必须由 2-3 人协同操作，拆大横杆时，应由站在中间的人将杆顺下传递，下方人员接到杆拿稳拿牢后，上方人员才准松手，严禁往下乱扔脚手料具。（7）拆架人员必须系安全带，拆除过程中，应指派一个责任心强、技术水平高的工人担任指挥，负责拆除工作的全部安全

39、作业。（8）拆架时有管线阻碍不得任意割移，同时要注意扣件崩扣，避免踩在滑动的杆件上操作。（9）拆架时螺丝扣必须从钢管上拆除，不准螺丝扣在被拆下的钢管上。（10）拆架人员应配备工具套，手上拿钢管时，不准同时拿板手，工具用后必须放中铁建工集团有限公司 峨眉山站装修双排落地脚手架施工方案第 17 页 共 32 页在工具套内。（11）拆架休息时不准坐在架子上或不安全的地方，严禁在拆架时嘻戏打闹。（12）拆架人员要穿戴好个人劳保用品，不准穿胶底易滑鞋上架作业，衣服要轻便。（13）拆除中途不得换人，如更换人员必须重新进行安全技术交底。（14）拆下来的脚手杆要随拆、随清、随运，分类、分堆、分规格码放整齐，要

40、有防水措施，以防雨后生锈。扣件要分型号装箱保管。（15）拆下来的钢管要定期重新外刷一道防锈漆，刷一道调合漆。弯管要调直，扣件要上油润滑。（16）严禁架子工在夜间进行架子搭拆工作。未尽事宜工长在安全技术交底中做详细的交底，施工中存在问题的地方应及时与技术部门联系，以便及时纠正。十、脚手架拆除安全技术措施十、脚手架拆除安全技术措施（1）拆架前，全面检查待拆脚手架，根据检查结果，拟订出作业计划，报请批准，进行技术交底后才准工作。（2）架体拆除前，必须察看施工现场环境，包括架空线路、外脚手架、地面的设施等各类障碍物、地锚、缆风绳、连墙杆及被拆架体各吊点、附件、电气装置情况，凡能提前拆除的尽量拆除掉。（

41、3）拆架时应划分作业区，周围设绳绑围栏或竖立警戒标志，地面应设专人指挥，禁止非作业人员进入。（4）拆除时要统一指挥，上下呼应，动作协调，需解开与另一人有关的扣件时，应先通知对方采取防范措施，以防坠落。（5）在拆架时，不得中途换人，如必须换人时，应将拆除情况交代清楚后方可离开。（6）每天拆架下班时，不应留下隐患部位。（7）拆架时严禁碰撞脚手架附近电源线，以防触电。（8）所有杆件和扣件在拆除时应分离，不准在杆件上附着扣件或两杆连着送到地面。中铁建工集团有限公司 峨眉山站装修双排落地脚手架施工方案第 18 页 共 32 页（9）所有的脚手板，应自外向里竖立搬运，以防脚手板和垃圾物从高处坠落伤人。（1

42、0）拆下的零配件要装入容器内，用吊篮吊下；拆下的钢管要绑扎牢固，双点起吊，严禁从高空抛掷。十一、文明施工要求十一、文明施工要求（1）进入施工现场的人员必须戴好安全帽，高空作业系好安全带，穿好防滑鞋等，现场严禁吸烟。（2）进入施工现场的人员要爱护场内的各种绿化设施和标示牌，不得践踏草坪、损坏花草树木、随意拆除和移动标示牌。（3）严禁酗酒人员上架作业，施工操作时要求精力集中、禁止开玩笑和打闹。（4）脚手架搭设人员必须是经考试合格的专业架子工，上岗人员定期体检，体检合格者方可发上岗证，凡患有高血压、贫血病、心脏病及其他不适于高空作业者，一律不得上脚手架操作。（5）上架子作业人员上下均应走人行梯道，不

43、准攀爬架子。（6）护身栏、脚手板、挡脚板、密目安全网等影响作业班组支模时，如需拆改时，应由架子工来完成，任何人不得任意拆改。（7）脚手架验收合格后任何人不得擅自拆改，如需做局部拆改时，须经主管工程师同意后由架子工操作。（8）不准利用脚手架吊运重物；作业人员不准攀登架子上下作业面，不准推车在架子上跑动，塔吊起吊物体时不能碰撞和拖动脚手架。（9）不得将模板支撑、缆风绳、泵送灌浆料及砂浆的输送管等固定在脚手架上，严禁任意悬挂起重设备。（10）在架子上的作业人员不得随意拆动脚手架的所有拉接点和脚手板，以及扣件绑扎扣等所有架子部件。（11）拆除架子而使用电焊气割时，派专职人员做好防火工作，配备料斗，防止

44、火星和切割物溅落。（12）脚手架使用时间较长，因此在使用过程中需要进行检查，发现基础下沉、杆件变形严重、防护不全、拉结松动等问题要及时解决。中铁建工集团有限公司 峨眉山站装修双排落地脚手架施工方案第 19 页 共 32 页（13）要保证脚手架体的整体性，不得与井架一并拉结，不得截断架体。（14）施工人员严禁凌空投掷杆件、物料、扣件及其他物品，材料、工具用滑轮和绳索运输，不得乱仍。（15）不使用的工具要放在工具袋内，防止掉落伤人，登高要穿防滑鞋，袖口及裤口要扎紧。（16）脚手架堆放场应做到整洁、摆放合理、专人保管，并建立严格领退料手续。（17）施工人员应做到活完料净脚下清，确保脚手架施工材料不浪

45、费。（18）运至地面的材料应按指定地点随拆随运，分类堆放，当天拆当天清，拆下的扣件和铁丝要集中回收处理。应随时整理、检查，按品种、分规格堆放整齐，妥善保管。（19）六级以上大风、大雪、大雾、大雨天气停止脚手架作业。在雨季要经常检查脚手板上有无积水等物。若有则应随时清扫，并要采取防滑措施。十二、应执行的强制性条文十二、应执行的强制性条文本外架施工和使用期间应执行的强制性条文如下，应重点检查：（1）钢管上严禁打孔。（2）当脚手架搭设尺寸中的步距、立杆纵距、立杆横距和连墙件间距有变化时，除计算底层立杆段外，还必须对出现最大步距或最大立杆纵距、立杆横距、连墙件间距等部位的立杆段进行验算。（3）主节点处

46、必须设置一根横向水平杆，用直角扣件扣接且严禁拆除。（4）脚手架必须设置纵、横向扫地杆。纵向扫地杆应采用直角扣件固定在距底座上皮不大于 200mm 处的立杆上。横向扫地杆亦应采用直角扣件固定在紧靠纵向扫地杆下方的立杆上。当立杆基础不在同一高度上时，必须将高处的纵向扫地杆向低处延长两跨与立杆固定，高低差不应大于 1m。靠边坡上方的立杆轴线到边坡的距离不应小于 500mm。（5）立杆接长除顶层顶步外，其余各层各步接头必须采用对接扣件连接。（6）一字型、开口型脚手架的两端必须设置连墙件。连墙件的垂直间距不应大于建筑物的层高，并不应大于 4m（两步） 。（7）对高度 24m 以上的双排脚手架，必须采用刚

47、性连墙件与建筑物可靠连接。中铁建工集团有限公司 峨眉山站装修双排落地脚手架施工方案第 20 页 共 32 页（8）连墙件必须采用可承受拉力和压力的构造。（9）作业层上的施工荷载应符合 3kN/m2，不得超载。不得将模板支架、缆风绳、泵送混凝土和砂浆的输送管等固定在脚手架上，严禁悬挂起重设备。（10）一字型、开口型双排脚手架的两端均必须设置横向斜撑。（11）当脚手架基础下有设备基础、管沟时，在脚手架使用过程中不应开挖，否则必须采取加固措施。（12）脚手架必须配合施工进度搭设，一次高度不应超过相邻连墙件以上两步。（13）严禁将外径 48mm 与 51mm 的钢管混合使用。（14） 剪刀撑、横向斜撑

48、搭设应随立杆、纵向和横向水平杆等同步搭设。（15）拆除作业必须由上而下逐层进行，严禁上下同时作业。（16）连墙件必须随脚手架逐层拆除，严禁先将连墙件整层或数层拆除后再拆脚手架；分段拆除高差不应大于两步，如高差大于两步，应增设连墙件加固。（17）各构配件严禁抛掷至地面。（18）旧扣件使用前应进行质量检查，有裂缝、变形的严禁使用，出现滑丝的螺栓必须更换。（19）脚手架搭设人员必须是经过按现行国家标准特种作业人员安全技术考核管理规则GB5036 考核合格的专业架子工。上岗人员应定期体检，合格者方可持证上岗。（20）在脚手架使用期间，严禁拆除下列杆件：1）主节点处的纵、横向水平杆，纵、横向扫地杆；2）

49、连墙件。十三、双排落地脚手架计算书十三、双排落地脚手架计算书13.113.1 参数信息参数信息13.1.1 脚手架参数双排脚手架搭设高度为 27 米，立杆采用单立管；搭设尺寸为：立杆的纵距为 1.6 米，立杆的横距为 0.8 米，大小横杆的步距为 1.8 米；内排架距离墙长度为 0.30 米；中铁建工集团有限公司 峨眉山站装修双排落地脚手架施工方案第 21 页 共 32 页小横杆在上，搭接在大横杆上的小横杆根数为 2 根；采用的钢管类型为 483.5； 横杆与立杆连接方式为单扣件；取扣件抗滑承载力系数为 0.80；连墙件采用两步三跨，竖向间距 3.6 米，水平间距 4.8 米，采用扣件连接；连

50、墙件连接方式为双扣件；13.1.2 活荷载参数施工均布活荷载标准值:2.000 kN/m2；脚手架用途:装修脚手架；同时施工层数:2 层；13.1.3 风荷载参数本工程地处四川省成都市，基本风压为 0.3 kN/m2；风荷载高度变化系数 z 为 1.00，风荷载体型系数 s 为 0.65；脚手架计算中考虑风荷载作用13.1.4 静荷载参数每米立杆承受的结构自重标准值(kN/m2):0.1278；脚手板自重标准值(kN/m2):0.300；栏杆挡脚板自重标准值(kN/m):0.150；安全设施与安全网(kN/m2):0.005；脚手板铺设层数:7；脚手板类别:竹笆片脚手板；栏杆挡板类别:栏杆、竹

51、笆片脚手板挡板；每米脚手架钢管自重标准值(kN/m2):0.038；13.1.5 地基参数地基土类型:素填土；地基承载力标准值(kpa):160.00；立杆基础底面面积(m2):0.25；地基承载力调整系数:0.40。中铁建工集团有限公司 峨眉山站装修双排落地脚手架施工方案第 22 页 共 32 页13.213.2 小横杆的计算小横杆的计算小横杆按照简支梁进行强度和挠度计算，小横杆在大横杆的上面。 按照小横杆上面的脚手板和活荷载作为均布荷载计算小横杆的最大弯矩和变形。13.2.1 均布荷载值计算小横杆的自重标准值: P1= 0.038 kN/m ；中铁建工集团有限公司 峨眉山站装修双排落地脚手

52、架施工方案第 23 页 共 32 页脚手板的荷载标准值: P2= 0.31.6/3=0.16 kN/m ；活荷载标准值: Q=21.6/3=1.067 kN/m；荷载的计算值: q=1.20.038+1.20.16+1.41.067 = 1.731 kN/m； 小横杆计算简图13.2.2 强度计算最大弯矩考虑为简支梁均布荷载作用下的弯矩，计算公式如下: 最大弯矩 Mqmax =1.7310.82/8 = 0.139 kN.m；最大应力计算值 = Mqmax/W =27.266 N/mm2；小横杆的最大弯曲应力 =27.266 N/mm2 小于小横杆的抗压强度设计值 f=205 N/mm2，满足

53、要求！13.2.3 挠度计算最大挠度考虑为简支梁均布荷载作用下的挠度荷载标准值 q=0.038+0.16+1.067 = 1.265 kN/m ； 最大挠度 V = 5.01.2658004/(3842.06105121900)=0.269 mm；小横杆的最大挠度 0.269 mm 小于小横杆的最大容许挠度 800 / 150=5.333 与 10 mm，满足要求！13.313.3 大横杆的计算大横杆的计算大横杆按照三跨连续梁进行强度和挠度计算，小横杆在大横杆的上面。13.3.1 荷载值计算小横杆的自重标准值: P1= 0.0380.8=0.031 kN；脚手板的荷载标准值: P2= 0.30

54、.81.6/3=0.128 kN；中铁建工集团有限公司 峨眉山站装修双排落地脚手架施工方案第 24 页 共 32 页活荷载标准值: Q= 20.81.6/3=0.853 kN；荷载的设计值: P=(1.20.031+1.20.128+1.40.853)/2=0.693 kN；大横杆计算简图13.3.2 强度验算最大弯矩考虑为大横杆自重均布荷载与小横杆传递荷载的设计值最不利分配的弯矩和。 均布荷载最大弯矩计算:M1max=0.080.0381.61.6=0.008 kN.m； 集中荷载最大弯矩计算公式如下: 集中荷载最大弯矩计算:M2max=0.2670.6931.6= 0.296 kN.m；M

55、 = M1max + M2max = 0.008+0.296=0.304 kN.m最大应力计算值 = 0.304106/5080=59.789 N/mm2；大横杆的最大应力计算值 = 59.789 N/mm2 小于 大横杆的抗压强度设计值 f=205 N/mm2，满足要求！13.3.313.3.3挠度验算挠度验算最大挠度考虑为大横杆自重均布荷载与小横杆传递荷载的设计值最不利分配的挠度和,单位:mm均布荷载最大挠度计算公式如下: 大横杆自重均布荷载引起的最大挠度：中铁建工集团有限公司 峨眉山站装修双排落地脚手架施工方案第 25 页 共 32 页 Vmax= 0.6770.03816004 /(1

56、002.06105121900) = 0.068 mm；集中荷载最大挠度计算公式如下: 集中荷载标准值最不利分配引起的最大挠度：小横杆传递荷载 P=（0.031+0.128+0.853）/2=0.506kN V= 1.8830.50616003/ ( 100 2.06105121900) = 1.554 mm；最大挠度和：V= Vmax + Vpmax = 0.068+1.554=1.622 mm；大横杆的最大挠度 1.622 mm 小于 大横杆的最大容许挠度 1600 / 150=10.7 与 10 mm，满足要求！13.413.4 扣件抗滑力的计算扣件抗滑力的计算按规范表 5.1.7,直角

57、、旋转单扣件承载力取值为 8.00kN，按照扣件抗滑承载力系数0.80，该工程实际的旋转单扣件承载力取值为 6.40kN。纵向或横向水平杆与立杆连接时，扣件的抗滑承载力按照下式计算(规范 5.2.5): R Rc 其中 Rc - 扣件抗滑承载力设计值,取 6.40 kN；R - 纵向或横向水平杆传给立杆的竖向作用力设计值；小横杆的自重标准值: P1 = 0.0380.82/2=0.031 kN；大横杆的自重标准值: P2 = 0.0381.6=0.061 kN；脚手板的自重标准值: P3 = 0.30.81.6/2=0.192 kN；活荷载标准值: Q = 20.81.6 /2 = 1.28

58、kN；荷载的设计值: R=1.2(0.031+0.061+0.192)+1.41.28=2.133 kN；R 6.40 kN，单扣件抗滑承载力的设计计算满足要求! 13.513.5 脚手架立杆荷载计算脚手架立杆荷载计算作用于脚手架的荷载包括静荷载、活荷载和风荷载。静荷载标准值包括以下内容： (1)每米立杆承受的结构自重标准值(kN)，为 0.1278 NG1 = 0.1278+(0.802/2)0.038/1.8027.00 = 2.752；(2)脚手板的自重标准值(kN/m2)；采用木脚手板，标准值为 0.3中铁建工集团有限公司 峨眉山站装修双排落地脚手架施工方案第 26 页 共 32 页

59、NG2= 0.371.6(0.8+0.3)/2 = 1.848 kN；(3)栏杆与挡脚手板自重标准值(kN/m)；采用栏杆、竹笆片脚手板挡板，标准值为0.15 NG3 = 0.1571.6/2 = 0.84 kN；(4)吊挂的安全设施荷载，包括安全网(kN/m2)；0.005 NG4 = 0.0051.619 = 0.152 kN；经计算得到，静荷载标准值 NG =NG1+NG2+NG3+NG4 = 5.592 kN；活荷载为施工荷载标准值产生的轴向力总和，内、外立杆按一纵距内施工荷载总和的 1/2 取值。经计算得到，活荷载标准值 NQ= 20.81.62/2 = 2.56 kN；风荷载标准值

60、按照以下公式计算 其中 Wo - 基本风压(kN/m2)，按照建筑结构荷载规范(GB50009-2001)的规定采用： Wo = 0.3 kN/m2； Uz - 风荷载高度变化系数，按照建筑结构荷载规范(GB50009-2001)的规定采用： Uz= 1 ； Us - 风荷载体型系数：取值为 0.645；经计算得到，风荷载标准值 Wk = 0.7 0.310.645 = 0.135 kN/m2；不考虑风荷载时,立杆的轴向压力设计值计算公式 N = 1.2NG+1.4NQ= 1.25.592+ 1.42.56= 10.295 kN；考虑风荷载时,立杆的轴向压力设计值为 N = 1.2 NG+0.
