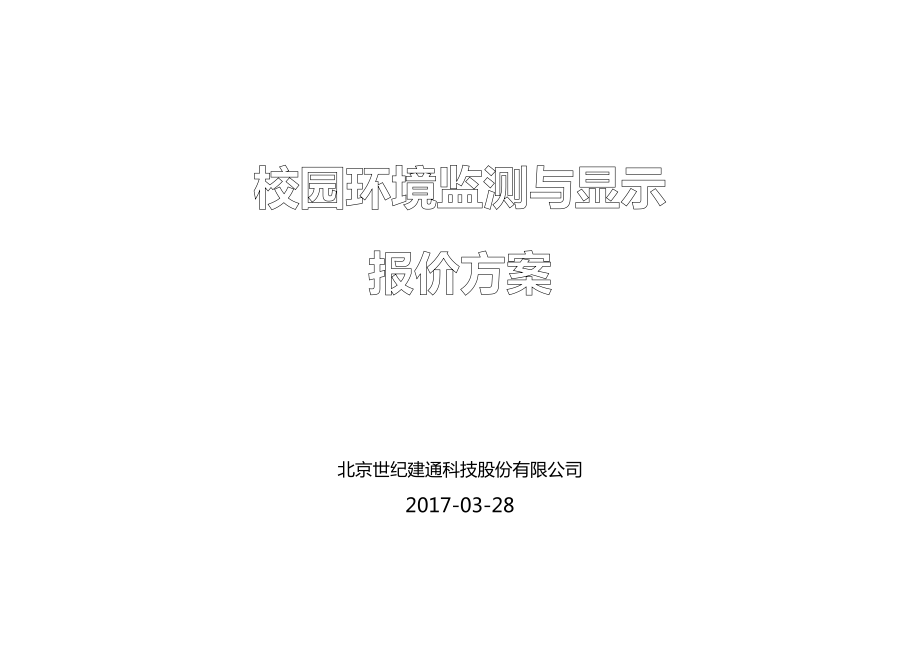

1、校园环境监测与显示报价方案北京世纪建通科技股份有限公司2017-03-28第一部分 校园环境监测方案一、被动房样板间测控解决方案 依据校园布局特点，本测控方案包括室内（教室、封闭场馆）、室外（操场、跑道）两部分，采用物联网平台，构建一个远程测控、多用户联动的综合监测与展示网。同时，本方案采用的室内测试模块具有485通信和无线通信，可以和新风设备或净化设备构成智能空气质量管理系统，达到测控精确、节约能源的目的。方案主要测试内容：1、 室内环境指标：温度、湿度、PM2.5、甲醛、TVOC、二氧化碳等。2、 室外环境指标：风速、风向、噪声、温湿度、PM2.5/10、甲醛、TVOC、苯类气体等。3、

2、展示功能：户内大屏幕、户外LED、用户或项目LOGO、户型位置示意、传感器布置点位示意图等。4、 信息推送：远程APP推送给多用户，室内实时数据+室外环境参数+公共室外空气质量。方案示意图：室内显示室内空气质量监测模块远程大屏显示（选购） 室外噪声监测模块室外气象测试模块室外环境监测模块建通服务器建通科技云平台 室外气象监测模块室外大屏显示（选购）第二部分 技术指标一、室内空气质量监测模块l 安装方式：壁挂 l 温度精度：±0.5°Cl 湿度精度： 3%l CO精度：±50 ppml 甲醛精度：±10%读数 l TVOC： ±10%读数 l P

3、M2.5： ±10%读数 l 供 电： DC5V，miniUSB （用户提供86盒标准安装基座位置，预留220V电源）l 显示方式：彩色LED预警 l 通讯方式：内置WiFi l 设备尺寸：150mm*150mm 二、校园室外环境监测模块l 安装方式：立式 l 监测参数：温湿度、PM2.5/PM10、甲醛、TVOC、苯类；噪声（选配）；风速风向（选配）l 温度精度：±0.5°C；3%l 甲醛精度：±10%读数 l TVOC： ±10%读数 l PM2.5： ±10%读数 l 供 电： 220Vl 显示方式：彩色LED l 通讯方式：4

4、85、433M、GPRSl 设备尺寸：300mm*200mm*2000mm三、显示与展示界面第三部分 设备汇总与报价单位：万元组件配件数量单位市场单价市场小计市场价备注环境监测物联网平台远程物联网平台1套180001.84.9含3年服务费展示界面及APP1套150001.5按用户需求定制开发界面小型服务器组1套160001.6现场组网及数据管理室外环境监测单元校园室外环境监测系统1套450004.56.55温湿度、PM2.5、甲醛、TVOC、苯类室外噪声模块1套85000.85选配（倍频程积分声级计）室外气象模块1套120001.2选配（风速、风向）室内环境监测单元室内环境与空气质量测试系统20个19803.964.84按20间教案配置，依实际教室数量增减中继模块8个6500.52依据现场环境增减室内大屏显示1套36000.36合计（万元）16.2916.29含税17%，含运费、安装调试.不含现场供电走线及土建改造费用。注：1 本报价方案为初步报价，具体需和甲方详细沟通并以现场情况及用户最终需求为准，会与适当调整。2 本报价包含基本测试软件开发费用及系统设计费用，不含第三方数据接入费用。3 本方案为非标设
