外线施工方案

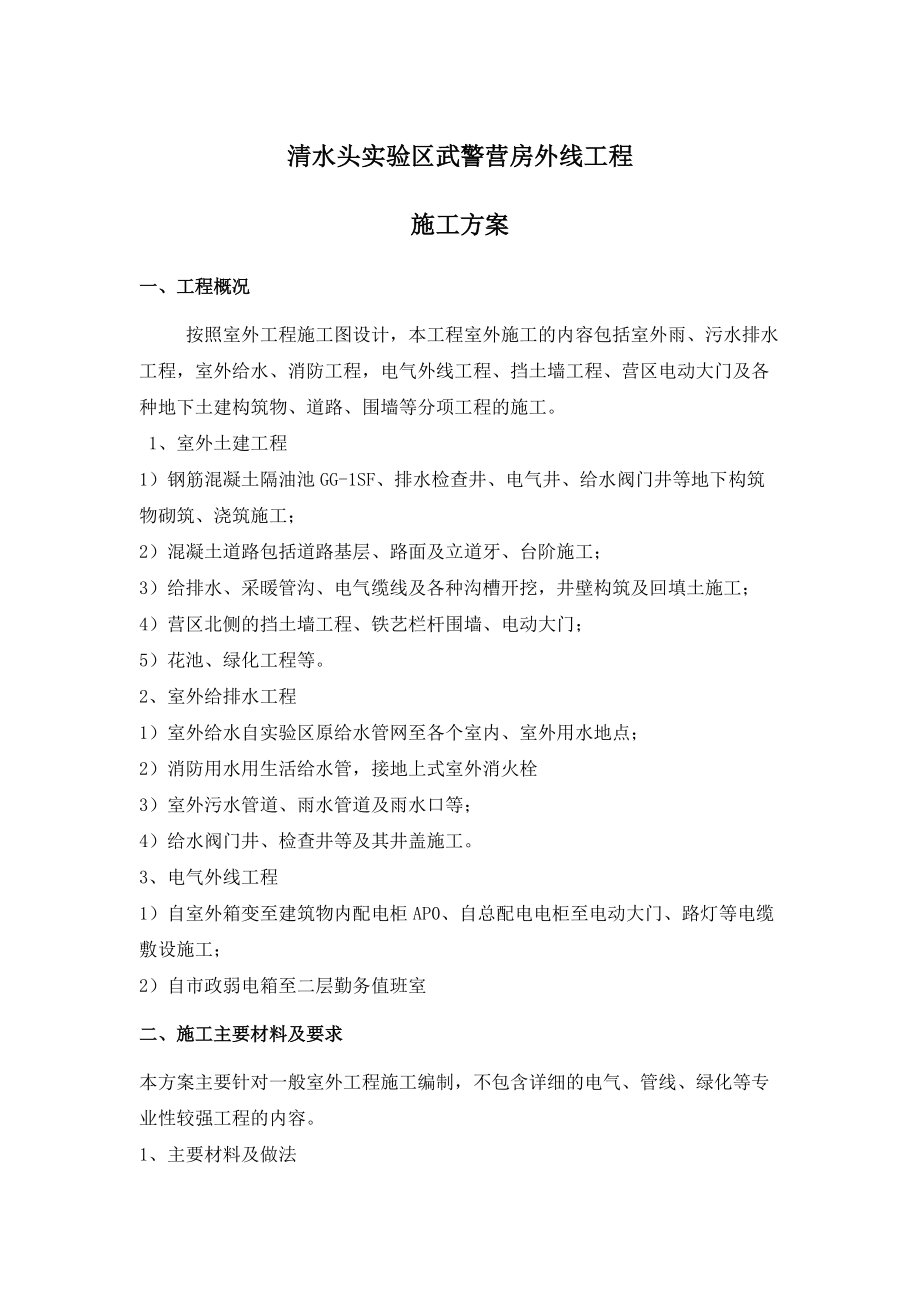

1、清水头实验区武警营房外线工程施工方案一、工程概况  按照室外工程施工图设计，本工程室外施工的内容包括室外雨、污水排水工程，室外给水、消防工程，电气外线工程、挡土墙工程、营区电动大门及各种地下土建构筑物、道路、围墙等分项工程的施工。 1、室外土建工程 1）钢筋混凝土隔油池GG-1SF、排水检查井、电气井、给水阀门井等地下构筑物砌筑、浇筑施工； 2）混凝土道路包括道路基层、路面及立道牙、台阶施工； 3）给排水、采暖管沟、电气缆线及各种沟槽开挖，井壁构筑及回填土施工；4）营区北侧的挡土墙工程、铁艺栏杆围墙、电动大门；5）花池、绿化工程等。2、室外给排

2、水工程 1）室外给水自实验区原给水管网至各个室内、室外用水地点；2）消防用水用生活给水管，接地上式室外消火栓 3）室外污水管道、雨水管道及雨水口等；4）给水阀门井、检查井等及其井盖施工。 3、电气外线工程 1）自室外箱变至建筑物内配电柜AP0、自总配电电柜至电动大门、路灯等电缆敷设施工； 2）自市政弱电箱至二层勤务值班室二、施工主要材料及要求 本方案主要针对一般室外工程施工编制，不包含详细的电气、管线、绿化等专业性较强工程的内容。  1、主要材料及做法 1）钢筋混凝土材料：C10C30等不同标号的混凝土，

3、相应直径8-14mm规格、级的钢筋，平道牙100×200×500mm、立道牙120×300×1000mm等； 2）砌筑材料：MU10标准砖、P.O 32.5R 水泥、中砂等； 3）管材及附件：钢丝网骨架（HDPE）给水管（电热熔连接），给水进户衬塑镀锌钢管（丝扣连接）；硬聚氯乙烯双壁波纹管（环刚度8KN，承插式连接）重、轻型铸铁井盖及井座等。 4）电气材料：强电系统铜芯交联聚乙烯绝缘铠装电缆（YJV22-0.6/1kV-2x6，YJV22-0.6/1kV-4x95+1x50）等；弱电系统各规格的线缆、光纤等；路灯系统金属杆体

4、、线缆、灯具等。 三、主要施工方案内容 3.1 混凝土构筑物施工  3.1.1 施工流程 测量放线土方开挖、地基验槽构筑物本体施工、预埋预留配合池内防水层施工（有时）回填土施工 3.1.2主要施工方法  1）施工放线包括基坑开挖和构筑物结构施工放线，基坑放线应使边坡的开挖线符合施工规定，放线位置应准确。建筑物的标高控制应准确。 3）土方开挖使用机械开挖方法，基坑边坡为1：0.51：0.75，开挖时应注意防止出现超挖现象，如遇边坡塌陷应加设支护。 4）混凝土构筑物结构施工采用木模板及钢管

5、支撑，施工顺序先施工混凝土基础垫层，然后放线支模浇筑池壁及底板钢筋混凝土（浇筑前做好管道就位及管口临时封闭），然后施工混凝土顶板结构包括预埋井口。 5）构筑物四周回填土的施工质量按设计要求，回填时两侧对称进行。 6）消防水池钢筋混凝土结构施工分步进行，首先施工基础混凝土垫层，二次放线后支模浇筑底板部位（水平施工缝采用封闭式止水钢板）；池壁施工时使用木模板加对拉止水杆，施工时做好管道的预留预埋；最后浇筑水池顶板结构，并按设计要求做好出入口处等细部施工。 3.2砖砌筑物施工 3.2.1 施工流程 测量放线土方开挖、地基验槽构筑物本体施工、

6、管道预埋预留池内防水层施工（有时）回填施工 3.2.2主要施工方法 1）由于本工程室外地下砌筑物较多，且本地地下水为较高，如化粪池、污水池等开挖前须进行施工降水则另行制定降水方案，降水方法以管井降水结合明排，保证基坑施工面的干燥。坑槽开挖较浅时可不采用排水措施。 2）建筑施工放线包括基坑开挖和构筑物结构施工放线，基坑放线应使边坡的开挖线符合施工规定，放线位置应准确。建筑物的标高控制应准确。 3）土方开挖使用机械开挖方法，基坑边坡为1：0.51：0.75，开挖使应注意防止出现超挖现象，如遇边坡塌陷应采用加设支护。 4）砌筑物结构施工按如下顺序进行

7、，先打好混凝土基础垫层，二次放线进行池底板钢筋混凝土施工，然后砌筑池壁并穿插钢筋混凝土圈梁施工，最后施工池钢筋混凝土顶板结构，采用木夹板模板、钢管支撑。 5）砌筑物结构施工，应按设计要求做好池壁防水、连接管线的铺设、顶面封闭等工作。阀门井应在管道及附件安装好后再进行井身砌筑。 6）砌筑物四周回填土的施工质量按设计要求，回填时两侧对称进行。 3.3 室外管线施工 3.3.1 施工流程 测量放线沟槽开挖铺设管线构筑井壁回填土管线疏通、安装井盖检查验收 3.3.2 主要施工方法 1）管道施工方法为开槽

8、埋管、小型机械开挖配合人工清理，开挖沟槽应严格控制基底高程，不得扰动基底原状土层，如遇底部超挖或发生扰动，不得回填泥土，可换填自然级配砂石料或小于40mm碎石，并整平夯实。 2）管道基础：采用砂砾垫层基础，对一般的土质地段，基底铺100mm的粗砂砾基础，对软土地基，宜铺垫200mm的砂砾基础。 3）室外管线的安装就位以人工扛抬为主，较大型管道的施工使用绳索等工具，缓慢沿沟槽坑壁降滑入位。管道安装时严格按设计要求坡度控制管口两端的标高，管口与井壁的搭接部位符合规范要求。 4）双壁波纹管安装时承口内壁及橡胶圈外圈需涂润滑剂，橡胶圈安装在管端第二槽肋中，管道插入承口深度

9、至少要有四条肋槽，详见国标图集埋地塑料排水管道施工04S520及厂家产品使用说明书。 5）位于道路或广场上的检查井采用重型井盖及井座，井顶与所在地面平，井口部分应与道路配合施工，避免井口凸出或凹下路面。不在道路的井采用轻型井盖及井座，高出设计路面50mm，四周地面做成0.02向外的坡度。 6）管道安装验收合格后，应立即回填到管顶以上一倍管径高度；沟槽回填从管底基础部位开始到管顶以上700mm范围内，必须采用人工回填，严禁用机械推土回填；回填时沟槽内应无积水，不得带水回填，不得回填淤泥、有机物。回填土中不得含有石块、砖及其他杂硬物体；沟槽回填应从管道、检查井等构筑物两侧同时对

10、称回填，确保管道及构筑物不产生位移。 7）管材的运输及储存：管材、管件在装卸、运输、堆放时，应轻抬轻放，严禁抛落拖滚和相互撞击；管材成批运输时，承口、插口应分层交错排放，用缆绳捆扎成整体，并固定牢固，缆绳固定处及管端宜用软质材料妥加保护；橡胶圈在运输及保存中不应受挤压变形，其贮存条件与管材相同，并标明配套的管材规格和与管材配套供应的生产厂。 8） 管道工程的竣工验收应提供下列资料：竣工图和设计变更文件；管材制品和材料的出厂合格证明和试验检验记录；工程施工记录、隐蔽工程验收记录和有关资料；管道的闭水检验记录；工序、部位（分部）、单位工程质量检验评定记录和工程质量评定表、工程质

11、量事故处理记录。3.4 混凝土道路施工 3.4.1 施工流程 测量放线地基清土、平整道路基层施工混凝土路面施工安装道牙修补验收 3.4.2 主要施工方法 1）院区道路均为水泥混凝土路面做法详见室外工程02J003/P20-2，面层120mm厚，与外部道路衔接处应自然顺接。 2）道路基层施工要求：将道路范围场地进行平整并进行路基碾压，要求碾压系数>0.93（环刀取样）；然后填筑300mm厚级配砂石垫层，平整压实。 3）路面采用C25混凝土面层分块捣制，随打随抹平，每块长度不大于6米，缝宽20mm，沥青

12、砂子或沥青处理的松木条嵌缝。 4）混凝土整体路面纵横向分格缝尺寸不大于6米，可用分仓施工缝代替，横向每4格需设伸缩缝一道，路宽大于8米时路面纵向中间设伸缩缝一道。 5）路边道牙均为立道牙，做法详见室外工程02J003/P27-2。路边石成品尺寸120×300×1000mm，两节道牙相接处留缝5mm宽，道牙与整体路面面层留缝10mm，1：3水泥砂浆挤严后勾缝。预制混凝土道牙选用C25混凝土，道牙背面及下面用3：7灰土夯实。 6）所注道路坐标为路面中心坐标，根据施工图所标注路面标高，路面纵坡以千分数计，横坡均为1.5%，施工时控制好路面整体标高及排

13、水坡向。 7）其他按水泥混凝土路面施工及验收规范（GBJ97-87）施工。 3.5 人行道（硬化场地）铺设施工 3.5.1 施工流程 测量放线地基清土、平整场地基层施工连锁块或步道板铺设安装道牙修补验收 3.5.2 主要施工方法 1）院区人行道路采用硬化铺装，做法详见西南04J812/P12-7室外附属工程图集，预制异型混凝土连锁块大小采用220×110×50mm。 2）硬化路面下方先将场地平整到设计标高，然后将素土夯实，按设计范围划出硬化路面的范围。 3）基层采用

14、100厚碎石（或C10混凝土做垫层）压实。 4）硬化道路采用C20混凝土预制砖块，按照预先排砖方案进行铺设施工。预制砖块下铺设30厚粗砂垫层。 5）硬化场地路边道牙均为平道牙，做法详见室外工程02J003/P27-5，边石尺寸为100×200×500，两节道牙相接处留缝5mm宽，道牙与整体路面面层留缝10mm，1：3水泥砂浆挤严后勾缝。预制混凝土道牙选用C25混凝土，道牙背面及下面用3：7灰土夯实。 6）所铺设硬化道路坐标及路面标高，均根据施工图所标注参数进行。 3.6 排水沟施工 3.6.1 施工流程&

15、#160;测量放线地基挖土、平整基垫层施工沟体混凝土施工（或砌筑）安装盖板修补验收 3.6.2 主要施工方法 1）排水沟按设计要求分为两种：混凝土道路路侧排水沟（混凝土排水沟，参见西南04J812，P3-6做法）和运动场内环沟（砖砌排水沟，参见施工图设计）。现场施工时可综合成统一做法。 2）排水沟的沟槽开挖采用小型机械配合人工开挖，排水沟的施工应结合运动场地基础的施工和混凝土路面的施工而行。 3）混凝土排水沟先施工100mm厚C10混凝土垫层，钢筋混凝土沟体为C20混凝土，模板支设采用木夹板配合木方支撑。沟盖板采用C20混凝土预制。 4）砖砌排水沟的混凝土垫层150mm厚C15混凝土，并设有沉沙井做法。沟壁采用MU10砖、M7.5水泥砂浆砌筑，上沿设有240×180mm钢筋混凝土圈梁。沟盖板采用C20预制混凝土。 5）排水沟的最浅深度约为500mm深，沟底按纵向排水坡
