安居宝停车场管理系统设计方案

1、 安居宝智能停车场管理系统设计方案广东安居宝数码科技股份有限公司2013年12月26日目 录前 言11.项目介绍21.1.项目概述及要求21.2.系统设计依据22.智能停车场管理系统32.1.系统介绍32.2.系统流程图32.2.1.操作员流程32.2.2.进场流程42.2.3.出场流程42.2.4.系统流程图52.3.系统优势72.3.1.硬件设备模块化设计72.3.2.互锁式发卡读卡系统82.3.3.一车一卡功能82.3.4.系统实时监控功能82.3.5.多任务管理，系统更加稳定可靠82.3.6.完善的收费标准模式82.3.7.可靠的数椐传输功能92.3.8.系统强大的存储容量及黑名单功能

2、92.3.9.中英文显示屏功能多样化92.3.10.防盗卡功能92.3.11.防止资金流失功能92.3.12.多种模式化管理92.4.系统功能特点132.4.1.系统规模任意扩展132.4.2.远程延期模式13.高峰模式设置142.4.4.多种读写器选择142.4.5.功能配置模块化142.4.6.满足各种管理流程142.4.7.读卡、出卡方式多种选择142.4.8.信息显示142.4.9.语音提示152.4.10.临时发卡、一车一卡、取卡开闸152.4.11.一卡一车、逻辑互锁152.4.12.图像对比、车辆防盗152.4.13.资金安全152.4.14.收费标准自行加载152.4.15.卡

3、片多种分类162.4.16.自动计费、收费162.4.17.系统设置162.4.18.万能查询功能162.4.19.统计管理162.4.20.一卡通功能162.4.21.手动开闸记录查询172.5.系统扩展功能172.5.1.对讲联动172.5.2.远距离系统172.5.3.手持机系统192.5.4.双出卡系统192.5.5.一体缴费机202.5.6.一体缴费机212.5.7.画中画系统功能212.5.8.中央收费系统222.5.9.区位引导系统222.5.10.车位引导系统232.6.系统组成242.5.11.管理子系统242.5.12.入口设备252.5.13.出口设备252.5.14.图

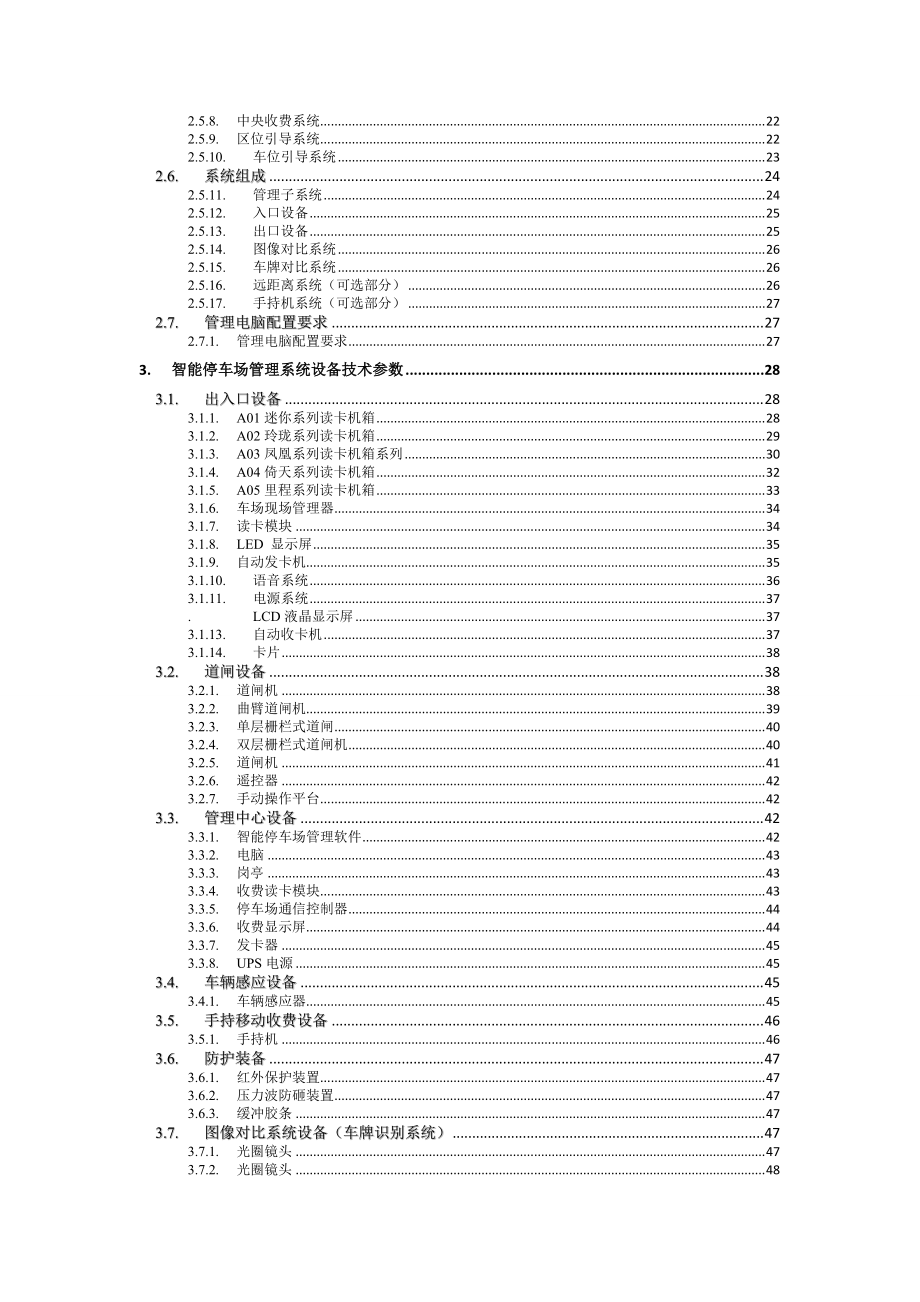

4、像对比系统262.5.15.车牌对比系统262.5.16.远距离系统（可选部分）262.5.17.手持机系统（可选部分）272.7.管理电脑配置要求272.7.1.管理电脑配置要求273.智能停车场管理系统设备技术参数283.1.出入口设备283.1.1.A01迷你系列读卡机箱283.1.2.A02玲珑系列读卡机箱293.1.3.A03凤凰系列读卡机箱系列303.1.4.A04倚天系列读卡机箱323.1.5.A05里程系列读卡机箱333.1.6.车场现场管理器343.1.7.读卡模块343.1.8.LED 显示屏353.1.9.自动发卡机353.1.10.语音系统363.1.11.电源系统37

5、.LCD液晶显示屏373.1.13.自动收卡机373.1.14.卡片383.2.道闸设备383.2.1.道闸机383.2.2.曲臂道闸机393.2.3.单层栅栏式道闸403.2.4.双层栅栏式道闸机403.2.5.道闸机413.2.6.遥控器423.2.7.手动操作平台423.3.管理中心设备423.3.1.智能停车场管理软件423.3.2.电脑433.3.3.岗亭433.3.4.收费读卡模块433.3.5.停车场通信控制器443.3.6.收费显示屏443.3.7.发卡器453.3.8.UPS电源453.4.车辆感应设备453.4.1.车辆感应器453.5.手持移动收费设备463.5.1.手持

6、机463.6.防护装备473.6.1.红外保护装置473.6.2.压力波防砸装置473.6.3.缓冲胶条473.7.图像对比系统设备（车牌识别系统）473.7.1.光圈镜头473.7.2.光圈镜头483.7.3.防护罩48.支架483.7.5.不锈钢立柱483.7.6.射灯483.7.7.视频捕捉卡483.7.8.视频捕捉卡483.7.9.图象对比软件483.7.10.车牌识别软件493.8.对讲系统设备493.8.1.对讲主机493.8.2.对讲分机493.9.中远距离读卡系统设备493.9.1.中距离读卡模块493.9.2.专用有机玻璃机箱503.9.3.有源远距离发卡器503.9.4.有

7、源远距离读卡模块513.9.5.有源远距离专用卡513.9.6.有源双片式多功能卡座523.9.7.无源远距离发卡器533.9.8.无源远距离读卡模块533.9.9.无源远距离专用卡543.10.区位停车系统设备543.10.1.诱导系统软件54.入口信息显示屏543.10.3.分区车位显示屏543.10.4.系统管理器543.10.5.区域管理器553.10.6.信号采集器553.10.7.方向判别器563.11.车位引导系统设备563.11.1.车位引导系统软件563.11.2.数据转换器563.11.3.超声波车辆探测器563.11.4.LED车位灯573.11.5.车位探测管理器573

8、.11.6.单行单向引导屏573.11.7.单行双向引导屏573.11.8.双行双向引导屏573.11.9.单行三向引导屏583.11.10.入口引导屏583.11.11.同步控制系统583.12.优惠折扣消费点系统设备583.12.1.优惠点系统软件模块583.12.2.优惠点读卡模块583.12.3.数据线583.13.一体机收费终端583.13.1.一体机收费终端583.14.自助缴费终端设备593.14.1.自助缴费终端594.软件系统说明604.1.网络架构604.2.系统设计软件的合理化614.2.1.安居宝实时操作界面614.2.2.安居宝卡片管理窗口614.2.3.收费标准的设

9、置624.2.4.数据的查询模块624.3.六大功能模块634.3.1.收费统计报表634.3.2.收入统计图表634.3.3.感应卡统计644.3.4.车流量统计644.3.5.进出记录查询654.3.6.生成上传数据655.施工安装调试要求655.1.确定设备摆放位置655.2.1.确定道闸及读卡设备摆放位置655.2.2.确定自动出卡机安装位置665.2.3.确定岗亭的位置675.2.4.停车场系统设计参数675.2.管线敷设675.2.1.描述675.2.2.地感线圈的埋设675.2.3.停车场系统线材685.3.设备安装及接线图685.3.1.出入口机、道闸的安装685.3.2.地感

10、线圈的埋设685.3.3.停车场安装、接线图685.4.系统调试69前 言广东安居宝数码科技股份有限公司是一家集研发、生产、销售、服务为一体的高科技企业。经过多年的稳定发展，已成长为具有自主研发和技术创新能力且经营业绩稳定增长的上市公司（股票代码为：300155）。公司位于广州市高新技术核心基地广州科学城，拥有建筑面积48000平米的南北园区。公司目前在全国各地建立了100多家销售服务网点，给客户提供更加完善快捷的售前、售中、售后服务，并且是首家在业内提出“五年保修”的服务承诺，让客户真正放心！过去，安居宝以技术创新引领了新潮流，现在安居宝将以产品、销售为依托，整合产品资源，优化内部结构，提升

11、人力资源，逐步从供货商向集设备研制、方案支持和服务运营于一体的全方位格局转变。将以社区安防技术研发为核心，集楼宇对讲、报警运营、视频监控、停车场等为一体，并充分利用技术关联的优势，开发出智能社区相配套的系列产品，着力成为国内配套最齐全的社区安防及智能家居系统集成供应商。公司上市后将全力扩大市场规模、优化升级现有产品、进行技术开发和持续创新，加强人才队伍建设，结合各方资源，利用品牌优势，结合成熟的品质管理、营销管理和售后服务系统，为用户提供高品质的产品和专业化的服务。并将继续努力奋斗，着力成为国内安防行业领头羊，用优良的业绩回报广大投资者。1. 项目介绍1.1. 项目概述及要求根据贵方的需求，在

12、配置上采用我司*停车场系列，共设计为*进*出，通过对卡片进行授权，保证固定车辆的安全性，达到管理要求，满足贵司的车流量。1.2. 系统设计依据系统设计遵守国家有关标准、国际标准，满足如下建筑、消防、公安（安全性标准）、信息标准的规范： 建筑智能化系统工程设计管理暂行规定 设计院提供的各专业设计图纸和技术文件 JGJ16-2008民用建筑电气设计规范 GB/T 50314-2006智能建筑设计标准 GA/T 75-94安全防范工程程序与要求 GA/T 74-2000安全防范系统通用图形符号 GB50311-2000建筑与建筑群综合布线系统工程设计规范 GB-50312-2000建筑与建筑群综合布

13、线系统工程施工及验收规范 YDT 926-2009大楼通信综合布线系统 GJB100-1986面板、机架和机框的基本尺寸 GBJ54-83低压配电装置及线路设计规范 GB50254-2006、GB50255-2006、GB50256-2006电气装置安装工程施工及验收规范 停车场管理系统Q/SJS 001-1998QB/440300L6960-1998 自动道闸Q/SJS 003-2000QB/440300L9100-2000 IC卡读写器Q/SJS 012-2001QB/440300L572-2001所有计算机硬件系统均符合下述标准： 电磁学规范：FCC Class B或CISPR22 Cl

14、ass2. 智能停车场管理系统2.1. 系统介绍 安居宝智能停车场系统是一套具有先进性、安全性、扩展性、实用性的系统，该系统具有车辆检测、车辆分类管理、语音提示、车位计数（差动计数）、收费管理、记录查询、图像对比等功能。安居宝智能停车场管理系统，分标准型（含图像对比、语音提示、对讲系统、中文显示、自动出卡机等）、长距离结合型（长距离读卡短距离读卡）、远距离(不停车读卡)型、经济型（无图像对比、语音提示、对讲系统、中文显示、自动出卡机等）等。系统支持多出入口联网功能，车辆可以在任意入口进入，在任意出口出场，系统自动完成该车辆相关数据和抓拍图像的调用，无需人工干预。系统支持临时客户/固定客户两种类

15、型，并且两种类型的用户可以在系统中同时存在、分别管理。系统具有智能计数、剩余车位统计功能，进入车辆数量达到停车场设计容量时可以自动实现满位显示，显示方式可以兼容红绿灯、LED显示屏等方式。2.2. 系统流程图 2.2.1. 操作员流程上班开机上班登记入、出场中央管理换班登记上班读卡确认（1）系统管理员进入系统，进行权限与人员的设置。 （2）操作员在发行新卡时，可以在选项里，找到相对应的一项，然后，进入新卡的设置。（3）在收费读卡器上，把发行新卡读一次，在电脑上将会出现卡号，再进行各种种类卡的区分。（4）更改设定、充值、延时、输入黑名单等操作都可以设置。（5）完善的财务统计，自动完成各类报表（班

16、报表、日报表、月报表、年报表）。（6）亦可收银值班员进行考核用。2.2.2. 进场流程月保或私家车位持有者：（1）将车驶至读卡机前取出卡在读卡机感应区域晃动；值班室电脑自动核对、记录，并显示车辆图像。（2）感应过程完毕，发出“嘀”的一声，过程结束。（3）道闸自动升起，中文电子显示屏显示：“欢迎入场”，如读卡有误中文电子显示屏亦会显示原因，如：“金额不足”、“此卡已作废”等。（4）道闸开启，司机开车入场，进场后道闸自动关闭。临时泊车者：（1）司机将车驶至读卡机前，感应知到有车辆，启动取卡设备及读卡设备和启动图像捕捉。（2）司机按动位于出卡机盘面的出卡按钮取卡。（3）道闸开启，中文电子显示屏显示：

17、“请取卡 ”、“欢迎入场”。（4）司机开车入场，进场后道闸自动关闭。2.2.3. 出场流程月保或私家车位持有者：（1）司机将车驶至车场出场读卡机旁。（2）取出卡在读卡机盘面感应区晃动。（3）读卡机接受信息，电脑自动记录、扣费，并在显示屏显示车牌与图像，供值班人员与实际对比，以确保“一卡一车”制及车辆安全。（4）感应过程完毕，读卡机发出“嘀”的一声，过程完毕。（5）读卡机盘面上设的滚动式LED中文显示屏显示字幕“一路顺风”，如不能出场，会显示原因；可通过对讲分机，与管理中心的对话。（6）道闸自动升起，司机开车离场。（7）出场后道闸自动关闭。临时泊车者：（1）司机将车驶至车场出场收费处。（2）将卡

18、交给值班员，值班员将卡在收费器的感应区晃动,再根据车辆识别卡的种类（A类B类等），收费系统根据卡的入场时间自动计费。（3）接受信息，电脑自动记录，并在显示屏显示车牌与图像，供值班人员与实际对比，以确保“一卡一车”及车辆安全。（4）计费结果自动显示在电脑显示屏及读卡机盘面的中文显示屏上，显示“司机付款”。（5）值班人员按电脑确认键，电脑自动记录收款金额。（6）中文显示屏显示“一路顺风”。（7）道闸开启，车辆出场。（8）出场后道闸自动关闭。2.2.4. 系统流程图（1）停车场入口流程图（2）停车场出口流程图2.3. 系统优势 2.3.1. 硬件设备模块化设计硬件设备采用了模块化设计理念，控制系统预

19、留有多种扩展接口，可挂接国内外大多数的IC卡、ID卡、条形码、光电卡等读写器，应用广泛，兼容性好。中文语音提示、中英文显示屏、对讲、地感处理器可任意外接扩展，这样既有利于系统功能扩展、升级，又方便用户功能选择及维修更换，不影响系统整体运行。更实现了不同用户对读卡距离长短的不同需求。2.3.2. 互锁式发卡读卡系统设备控制系统可任意设置有车读卡、无车读卡、有车出卡、无车出卡以及管理电脑出卡，功能设置可由用户任意选择，方便灵活，系统通用性强。设备做到出卡即读（无需在读卡区再次刷卡）、必须取卡后方开闸，杜绝了临时车辆不取卡就进场的混乱现象，真正做到无人智能化管理。2.3.3. 一车一卡功能车主读卡或

20、出卡机出卡读卡后，此时若重复读卡，系统将自动上锁，中文显示屏提示车主“读卡成功！”后续追尾车辆此时若读启系统，中文显示屏会提示车主“请您稍侯！”系统自动检测到前一车辆驱离道闸后自动解锁，等待下一车主读卡或出卡机出卡。这样不但杜绝了汽车追尾抢位的混乱也杜绝了月卡、储值卡车主盗走临时卡的弊端，更避免了同行业同类产品中车未开走可继续读卡的一车多卡现象。真正实现一车一卡的功能。此功能在同类产品中具领先地位。2.3.4. 系统实时监控功能道闸采用智能数字式道闸，电脑可以实时检测到闸开启状态，并可以进行自检，在SmartParkClient9.0智能停车场管理系统软件中即使不带图像对比也同样可显示道闸的开

21、启和关闭状态，设备控制系统会实时的把系统状态传输给管理电脑，在显示屏上显示道闸的开启和关闭，做到人机对话，这样既有利于客户功能选择又便于现场实时管理。2.3.5. 多任务管理，系统更加稳定可靠道闸的开启采用双重控制，系统读卡后，设备控制系统在通过通讯线发出一开闸命令的同时，输出一电平开闸，两组功能同步进行，使系统的运作更加稳定可靠，避免了同类产品中偶尔读卡不开闸造成的拥挤现象。2.3.6. 完善的收费标准模式收费标准可以任意时间、任意金额加载（初时XX分钟免费 1小时内收费X 元 每过1小时收费X元最高限额X元），突破了同类产品中一成不变的收费标准格式，车辆的收费标准可由系统管理员通过软件自行

22、设定，以“元”为收费的最低单位。设定好以后，再由管理电脑下载至出入口控制机内，实现现场收费操作。2.3.7. 可靠的数椐传输功能管理电脑与系统设备通讯都有严格的握手协议，系统对每条记录进行了严格的检查与校验，保证了数据传输的完整性和安全性，数据传输可靠性达到100%，突破了同类产品中数据在传输过程中造成丢失的缺陷。2.3.8. 系统强大的存储容量及黑名单功能记录的存储数量可达到10000条以上，黑名单功能，其数量可达到4096个，卡片发行的标准数量为65000张，可扩展到1000000张以上，充分体现了系统功能的强大性及技术上的成熟性。2.3.9. 中英文显示屏功能多样化控制机中英文显示屏集车

23、场语言显示及车位显示于一体，中英文显示屏显示内容可随时发布信息，进行更换，显示模式多样化、显示内容人性化、操作控制简易化，适时刷新显示车场状况，能满足停车场各种管理情况的要求。其功能的模块化、集成化在同行业同类产品中独一无二，充分体现出系统的智能化、人性化特点。2.3.10. 防盗卡功能硬件设备系统真正做到了防盗卡功能，在同行业的同类产品中，月卡车主盗走临时卡的现象严重，在安居宝停车场系统中，杜绝了此类现象。月卡读卡后，出卡机自动上锁，此时车主若想盗卡，按下取卡按钮，系统自动保护，不响应“取卡”命令，直至车主驱离入口道闸。同样，临时卡车主按下取卡按钮，系统提示“欢迎光临”后，出卡机自动上锁，此

24、时车主若想盗卡，再次按下取卡按钮，系统自动保护，不响应“取卡”命令，直至车主驱离入口道闸。系统既实现了一车一卡又达到了防盗卡功能。真正做到智能化无人管理。2.3.11. 防止资金流失功能系统对道闸非法打开事件进行记录（遥控、手动即可），同时控制机会对非法开闸发出声音进行报警，使得任何情况下的车辆进出都有据可查、可监管。有效地避免了因值班人员的疏忽或者故意作弊而造成资金的流失。2.3.12. 多种模式化管理系统可用一台出入口控制机分别管理几台道闸，根据不同类型的卡分别管理不同得道闸。例如：每一个出入口采用双闸进行管理，汽车专用卡可以控制双闸开启、闭合；摩托车专用卡控制单闸开启、闭合，这样即可分别

25、对汽车、摩托车的出入收费情况进行管理控制，又可以减少设备投资管理成本，同时又可提高大厦管理的安全性。产品硬件说明不同厂家的产品，当然存在很大的差别，一般产品与安居宝产品的差异除了体现在设计外观以及内部结构外，还体现在每一个细微之处，包括每一根走线和每一个螺丝，以及工程上的每一个步骤细节，安居宝的产品理念是“一切从细节开始”，“细节决定成败”，专业的精神和专注的态度，铸造了安居宝精品产品。A. 读卡机箱特点：1、 专利外观，设计新颖，美观大方，色彩鲜艳，线条流畅，能给大门增添色彩。2、 久经考验的专门防水、防高温处理。3、 特别的表面美观和防锈处理。4、 讲究内部安装、维护的方便快捷和美观实用。

26、5、 强调设备使用的人性化设计，机箱面板比机箱身往前凸6.5CM，以方便车主操作。B. 机箱内部结构维修时用的照明灯（可活动），方便晚间维修。C. 机箱内部结构读卡机箱内部：自动发卡机及读卡模块。自动发卡机安装于机箱内部，即使打开后门亦不易被雨淋；布线规范，整齐；条理安装读卡模块。读卡线圈安装于有机玻璃中，美观，可靠，牢固，能保证线圈读卡的可靠性。D. 读卡机箱内部：控制器及电源模块。电源模块： 安装于铝合金外壳中：防尘，防潮，铝合金外壳还可当作散热器散热； 外壳翻盖设计，一颗手拧的螺丝就可打开，方便安装和维修； 车辆感应器及防雷器同时集成于其中，使得安装和布线规范化，模块化。控制器特点： 安

27、装于铝合金外壳中：防尘，防潮； 外壳的用翻盖形式，一颗手拧的螺丝就可打开，方便安装和维修； 翻盖的中间对应电路板位置采用透明的有机玻璃，既能密封，防尘等，又可方便地不开盖就能观察现场控制器各路信号的批示灯，了解系统的运行情况。安装模块化，接线可插拨，具备人性化的设计特点。透明的有机玻璃视窗2.4. 系统功能特点 2.4.1. 系统规模任意扩展系统中同一类型相同或不同功能的工作站的数量不受限制；系统内每一个区的出入口控制机可以多达127个。2.4.2. 远程延期模式结合多年开发和应用停车场管理系统的经验，切实从用户和管理者的角度出发，设定了两种卡片延期发行管理模式：常规模式：月卡的发行以及以后的

28、延期操作，须让用户持卡至发行管理中心写卡。远程模式：月卡除第一次发行须在管理中心发行外，以后卡的延期操作用户只需远程通知即可，如电话通知、发送邮件等，特别适合通过银行直接扣款的月卡车。2.4.3. 高峰模式设置通过简单的硬件和软件设置，可以非常方便地将系统从正常管理模式设置成上/下班高峰管理模式，此时将通道处于常开状态，以便高峰情况下车辆的进出。2.4.4. 多种读写器选择超强的兼容性使得市面上常见的各种读写器都能为我所用，如：Mifare-1型IC卡、ID卡、纸票等。2.4.5. 功能配置模块化读卡机除具备读写系统及PLC控制系统外，还有其他功能可供用户选配，如：LED显示屏、语音提示、车牌

29、自动识别部分、收费点优惠POS机、对讲分机、出卡机（入口）、吞卡机（吞卡机在出口岗亭统一吞卡）等。2.4.6. 满足各种管理流程用户可根据实际情况和管理流程的需要，自行设定系统相关参数，如读卡机号（可设置127个机号）、读卡机类型（入口机或出口机）等。2.4.7. 读卡、出卡方式多种选择具有多种读卡方式选择（有车、无车读卡），临时出卡机具有多种出卡方式选择（有车、出卡、电脑出卡等），用户可根据需要自行设定，吞卡在岗亭吞卡机吞卡。2.4.8. 信息显示高亮度LED显示屏，即使在户外阳光下，显示的信息依然清晰可见；信息显示采用中英文双语显示，适用于WTO环境下外籍车主不断增加的情形；信息内容简明扼

30、要，即可以给车主明确的提示，又不耽误车辆入场的时间。2.4.9. 语音提示声音提示方便周到；模拟人声清晰动听；可插拔式数字化语音模块方便系统集成与升级；具有超大存储容量，满足多种声音提示信息的输出。2.4.10. 临时发卡、一车一卡、取卡开闸入口读卡机内安装自动出卡机，供临时车辆取卡停车（出卡即读），如果出卡后20秒钟内卡未被取走，出卡机会自动将卡收回出卡机内；同一临时车辆进场取卡，不论其按多少次“取卡”按钮都只出一张卡，并且必须司机将卡拿至手中后，道闸才会开启，避免了司机入场不取卡而出场无卡的麻烦。2.4.11. 一卡一车、逻辑互锁可设置车辆不重复读卡功能，当车辆读卡后，不能再次重复读卡，必

31、须在该车辆离开道闸并关闭通道时，后续车辆才能读卡，有效避免了固定车主重复读卡及取走临时卡的现象；车辆必须先有入场操作才能完成出场操作，一张卡不能多车进场，也不能多车出场，遵循一车一卡的逻辑互锁。2.4.12. 图像对比、车辆防盗通过人工图像对比系统，可以有效防止车辆被盗现象的发生。当车辆读卡或取卡进入停车场时，该系统会对前来的车辆进行拍摄，并将图片作为车辆入场检验的资料保存到电脑内车主的资料库中，当车辆识别读卡驶离停车场时，系统也会对车辆进行识别拍摄，并将图片作为车辆出场检验的资料保存到电脑内车主的资料库中，月卡识别同加卡确定同时图片保存在电脑里，临时卡在岗亭吞卡，同时有图像对比功能，以进行准

32、确的对比确认车辆是否正常使用，从而增强了防盗功能，并使得事后稽查更加精确、容易。2.4.13. 资金安全系统对道闸非法打开事件进行记录（如遥控开闸、手动开闸等），同时控制机会对非法开闸发出声音进行报警，使得任何一次、任何情况下的车辆进出都有据可查、可以监管，有效避免了因值班人员的疏忽或有意作弊而造成的资金流失。2.4.14. 收费标准自行加载对绝大多数的收费标准都可以通过电脑设定好后，直接加载至控制机，在系统脱机时依然能够100%确保收费准确。对于复杂的收费标准由高级工程师编写单片机程序，并在各种情况下进行模拟测试，切实维护客户的利益。2.4.15. 卡片多种分类设置有十几种卡类，如授权卡、操

33、作卡、月卡（四类）、临时卡（四类）、储值卡（四类）、免费卡等，可对不同的管理人员设定不同的管理方式及权限，对各种车辆、车型采用不同的卡类及收费标准。2.4.16. 自动计费、收费根据入场时间与出场时间自动计算停车时间，根据停车时间与收费标准自动计算应收费用；收费标准可以根据需要由停车场管理软件非常方便地定义并下传到控制机中，收费时间可以精确到秒，收费金额最小到“角”；还专门定制了“广州收费”选项，适用与广州市“同一辆车在某一个时间段内多次出入停车场只收取第一次出入的费用”的收费标准；除临时车辆要人工以现金形式收取停车费用外，其他车辆可以在发卡或读卡时自动收取/扣除停车费用。2.4.17. 系统

34、设置通过简单的鼠标点击，可以轻松的进行系统设置，如有/无图象对比系统、数据保留时间、选择授权发卡的设备、收费方式、是/否满位提示等。2.4.18. 万能查询功能可以通过一个条件或多个条件相组合，对车场使用情况、卡片使用情况、车辆进出情况等相关资料进行查询，并能够按照客户的要求生成报表，或方便其他系统调用的电子报表。2.4.19. 统计管理提供各种统计资料以不同的报表形式输出，提供任意形式的查询并以报表形式输出。2.4.20. 一卡通功能采用我司生产的消费POS机，可实现IC卡即可用于停车，也可用于消费。可实现在本商场消费可以免费停车功能。2.4.21. 手动开闸记录查询系统对保安在手动开闸也可

35、以查询手动开闸记录，对车辆收费资金及安全管理起到很好的管理。2.5. 系统扩展功能 2.5.1. 对讲联动提供业主VIP快速车道，业主预约访客车位等功能。2.5.2. 远距离系统主要针对内部车辆、月租车辆等长期停放的车辆，车辆进出时无需停车，可在离道闸3-10米（可调距离）范围内，检测无误自动起杆，放行车辆进出。根据不同功能的停车场，内部停车场、VIP贵宾停车场可采用中、远距离的读卡模块。 有效读卡距离3-10米2.5.3. 手持机系统可在繁忙时刻在场内机动收费减轻出口收费的压力；在系统崩溃后，可以用手持机进行收费，解决传统收费系统难以解决的问题。2.5.4. 双出卡系统双重出卡系统可扩展储存

36、大容量IC卡（800张），而且两台自动出卡机之间可交替工作，如一台出卡机有故障或者无卡，另一台出卡立即出卡。这样避免了车辆为取不到卡，而耽误很长时间。 1) 双出卡机，单个卡槽可存放400张IC卡，共计800张IC卡。2) 出卡机在塞卡或少于50张时会自动报警提示。3) 自动发、收卡机在发、收卡的同事进行读卡写卡操作，读写速度0.2秒。4) 出卡速度快，小于2秒，对卡无任何磨损，无故障使用次数不少于10万次。5) 不取卡时10秒后自动吞卡，如满则有提示。2.5.5. 一体缴费机车主从电梯间出来车库后，可先在车费预付点读卡，系统可显示停车费用，车主可在取车前支付停车费用后，在正常出口离开时，交还

37、停车卡，系统确认已支付停车费后可放行离开。 2.5.6. 一体缴费机1) 可实现车主自行缴纳停车费用。2) 纵向单张进钞，双面四个方向进钞均可。3) 通过可见光、红外光、紫外光及全幅面磁性传感器检测实现多种识别手段交叉识别。4) 真钞（仅限新钞）接受率99% 。5) 钱箱为可抽取替换式钱箱，每个钱箱整齐堆叠应可存放大于1000张钞票。6) 对于残旧、伪钞、外币等不符合设定的纸币通过纸币口返还给乘客。并有明确指示及提示。7) 设备电磁兼容性符合国家GB/T17626标准。2.5.7. 画中画系统功能摄像机安装在进出口通道及控制机箱，车辆进场读卡时，车道摄像机摄下车辆图像，机箱摄像机摄拍司机头像；

38、当车辆出场时，摄像系统再次工作，摄下出场车辆，司机头像，调出进场时的图像，同时显示在计算机屏幕上确认，有效防止车辆被盗。 2.5.8. 中央收费系统中央管理收费系统实现提前预交停车费用，停车结束后可在指定的预交费点（中央收费系统设备）缴纳本次停车的费用，再出口处不需再因缴费找零等事项影响到车场拥堵等现象。2.5.9. 区位引导系统区位引导系统主要统计各片区的车位情况，将实时空车位发布到入口信息屏上，保证车主进入车场有车位停车。2.5.10. 车位引导系统车位引导系统包括四个基本组成部分：数据采集器、数据传输系统、信息发布系统和中央控制系统。主要工作原理是根据超声波探测器由上往下发出超声波，检测

39、车顶和地面的反射波，由此能够正确地检测出每个车位有无车辆，然后将各个车位停车情况的信息通过网络线路传给控制计算机，计算机通过软件处理，将引导信号传给引导指示器。指示器引导司机快速找到空位。车位引导系统主要适用于大、中型地下停车场，广泛用于车流频繁的商业中心、商业广场、写字楼、酒店、交通枢纽中心、企事业及政府机关等中高端停车场。 停车场车位图 2.6. 系统组成 2.5.11. 管理子系统管理子系统包括以下设备：a. 收费岗亭：建议尺寸为1.2m*1.5m*2.4m。b. 管理电脑：自备。c. 500V UPS电源：自备。d. 授权发卡器：AAPARK-C-FK1Ae. 停车场管理软件：Smar

40、tAAPARK9.0f. 收费读卡模组：AAPARK-C-DK1Ag. 手动操作平台：AAPARK-B-PTAh. 停车场通信控制器：AAPARK-C-TXA2.5.12. 入口设备 入口设备包括以下设备：a. 车辆感应器：AAPARK-D-GYQAb. 车场现场管理器：AAPARK-A-GLQCc. 自动道闸：AAPARK-B-DZ02R13（3秒道闸，4米内）d. 入口读卡模组：AAPARK-A-DK1Ae. LED显示屏：AAPARK-A-LEDCf. 自动发卡机：AAPARK-A-FKJCg. 语音系统：AAPARK-A-TALKCh. 读卡机箱：AAPARK-A-A04Oi. 信号面

41、板显示系统：AAPARK-A-XHj. 侧面背景夜光灯：AAPARK-A-YGDk. 电源系统：AAPARK-A-PSA2.5.13. 出口设备出口设备包括以下设备：a. 车辆感应器：AAPARK-D-GYQAb. 车场现场管理器：AAPARK-A-GLQCc. 自动道闸：AAPARK-B-DZ02R13d. 出口读卡模组：AAPARK-A-DK1Ae. LED显示屏：AAPARK-A-LEDCf. 语音系统：AAPARK-A-TALKCg. 读卡机箱：AAPARK-A-A04Oh. 信号面板显示系统：AAPARK-A-XHi. 侧面背景夜光灯：AAPARK-A-YGDj. 电源系统：AAPA

42、RK-A-PSA2.5.14. 图像对比系统图像对比系统包括以下设备：a. 彩色CCD 摄像头：C2580b. 光圈镜头：0812NIc. 防护罩：WA-NG10Cd. 支架：WAG05Ce. 立柱f. 射灯：300Wg. 视频捕捉卡：VC400h. 图象对比软件：AAPARK-F-SOFTA2.5.15. 车牌对比系统车牌对比系统包括以下设备：a. 彩色CCD 摄像头：三洋6598b. 光圈镜头：0812NIc. 防护罩：WA-NG10Cd. 支架：WAG05Ce. 立柱f. 射灯：300Wg. 视频捕捉卡：VC411h. 图象对比软件：AAPARK-F-SOFTAi. 车牌识别模块：AAP

43、ARK-F-SOFTB2.5.16. 远距离系统（可选部分）a. 入口远距离读头：3-12米可调整b. 出口远距离读头：3-12米可调整c. 远距离发卡模组：授权远距离卡d. 有源卡：内置电池或充电e. 支架：可自备2.5.17. 手持机系统（可选部分）a. 手持式停车场系统：AAPARK-E-POSA（移动式提前收费、停电后备）2.7. 管理电脑配置要求 2.7.1. 管理电脑配置要求如果有图像识别系统需要安装视频卡，则需要有一个可用的PCI扩展槽；建议：一般要有一个空闲可用的扩展槽。另外，如果在串口不足的情况下，如果选用串口卡，则再需要一个PCI扩展槽。最少需要一个串口作连接现场控制器，如

44、果需要收费显示，则需要多一个串口,如果有羊城通系统，则再需要多一个串口；如果选用串口卡进行扩展串口，则需要一个可用的PCI扩展槽。对硬盘的要求视用户本身要求而定，如果需要保留数据的时间比较长，则硬盘容量尽量大。建议：40G以上，如果车流量大的车场，建议80G以上。对CPU等其它没特别要求，当然配置越高，性能越好。建议：1GHZ以上。显示器分辨率为：1024*768使用新系统用户，如果视频卡和显示不兼容时。显卡如果不是系统自带，请使用ATI芯片的显卡，因为视频卡需要安装有兼容性的显卡，不然将不能使用。如果显卡是系统自带而和视频卡兼容，则需要另行购买。其它配件可根据用户需要自行选择：打印机。票据打

45、印机：打印收费小票（非发票）总体建议：尽量购买品牌机如联想、DELL、方正等；最好有两个空闲可用的PCI扩展槽(视频卡和串口卡)；最好配备UPS后备应急电源，保证电脑正常运行；操作系统可用WINDOWS98、WINDOWS2000、WINDOWS XP，建议使用WINDOWS 2000 PROFESSIONAL；如果组装电脑，一定要注意其各配件的兼容性和稳定性，否则影响车场运作。停车场系统软件安装要点1）参照软件安装手册2）采用宏视视频卡： a.正确安装视频卡驱动程序； b.图像分辨率设置为：1024X768像素； c.Windows系统中图型加速性能降至次低；3. 智能停车场管理系统设备技术

46、参数环境条件：Ø 环境温度：-20+60Ø 理想湿度：595Ø 使用环境：室内外全天候条件Ø 工作电压：220V±15%，50Hz3.1. 出入口设备3.1.1. A01迷你系列读卡机箱型号：APARK-A-A01Y功能特点：Ø 此系列主要针对月保车辆而设计的一套简易停车场管理系统，即刷卡读卡开闸车辆进出场落杆。Ø 无显示、无收发卡、无语音。Ø 临保车辆采用人工发卡刷卡进出车场，此机箱后立柱上部有小门，可打开安装有关接线，由于箱体采用高强度的工程塑料，可有效抵御日照和雨淋侵蚀。技术参数： 脱机存储数据：12000条

47、3.1.2. A02玲珑系列读卡机箱型号：APARK-A-A02OAPARK-A-A02BAPARK-A-A02G 功能特点：Ø 此系列为标准停车场设备。有LED显示、可带收发卡、有语音。Ø 完成“简易语音/简易显示” 刷卡读卡抬杆车辆进出场落杆。技术参数： 脱机存储数据：500条 黑名单数量：40条3.1.3. A03凤凰系列读卡机箱系列型号：APARK-A-A03OAPARK-A-A03B 功能特点：Ø 结构坚实牢固，做防雨水和喷溅水保护，外壳可以用特制的钥匙方便地打开和拆下，是一套卸荷装置，以防止外力损坏，色彩鲜明的国际标准化外形设计，具有较强的警示作用。&

48、#216; 后有485通讯接口。Ø 内部电路包括微控制器、RFID卡读写部分、通讯部分、语音部分、显示屏、出卡机、电源等。Ø 完成“收费语音/金额显示” 刷卡读卡抬杆车辆进出场落杆。技术参数： 显示屏尺寸：32×6.5cm 联动出卡并读卡 操作系统：WIN2000+SP4 数据库： SQL SERVER 2000 工作电压：AC220V/50HZ 环境温度：-25+65 相对湿度：95% 无凝露 卡片类型：RFID卡 通讯接口：RS485 通讯距离：1200m 卡片下载容量：20000条 记录存储容量：20000条 环境温度：-20+60 理想湿度：595 使用环

49、境：室内外全天候条件 工作电压：220V±15% 50Hz3.1.4. A04倚天系列读卡机箱型号：APARK-A-A04OAPARK-A-A04R 功能特点：Ø 此系列为中高档停车场设备。Ø 专利外观，设计新颖，美观大方，色彩鲜艳，线条流畅，能给大门增添色彩。Ø 独特侧面星形和“P”形背光设计，加上醒目的色彩，即使是漆黑的夜晚也能让车主一目了然，可很大程度上避免因光线不足看不清而碰撞读卡机的事故的发生。Ø 久经考验的专门防水、防高温处理。Ø 特别的表面美观和防锈处理。Ø 讲究内部安装、维护的方便快捷和美观实用。Ø

50、 强调设备使用的人性化设计，机箱面板比机箱身往前凸6.5cm，以方便车主操作。Ø 在普通IC卡停车场管理系统中应用，“自读式出卡机”为其标准配置。Ø 配备语音提示系统，高亮度LED中文显示（可自定义文字内容）等系统。Ø 自动出卡机主要为临时车辆入场而设计，无需人工发卡，同时完成读卡和开闸。Ø 该款控制机箱可由管理者掌控最高密码设置权限，锁定系统设置等功能，充分体现系统的安全性和可靠性。Ø 完成“收费语音/金额显示”刷卡读卡抬杆车辆进出场落杆。技术参数： 脱机存储数据：12000条 黑名单数量：12000条3.1.5. A05里程系列读卡机箱型号

51、：APARK-A-A05X功能特点：Ø 使用在停车场管理系统。Ø 入口读卡机箱均可配置出卡机，入口读卡机箱可选配自动收卡机。 Ø 特有夜光“安居宝”字形设计。Ø 特有背景夜光功能。Ø 特有“动态”面板信号系统。Ø 可以配置高亮中英文信息显示屏。Ø 可以配置“智能”语音提示。Ø 可以配置对讲系统。Ø 可以配置部分ID型读头。Ø 可以配置车牌自动识别模块。Ø 可以配置“手机SIM”卡感应识别模块。技术参数： 脱机存储数据：20000条 黑名单数量：20000条 环境温度：-15+65

52、60; 相对湿度：85%，不凝露 读写距离：IC卡 10cm，ID卡12cm 通讯协议：RS-485，9600 电      源：AC220V±15%3.1.6. 车场现场管理器型号：APARK-A-GLQA功能特点：放置于工作站台面；后有485通讯接口；内部电路包括微控制器、RFID卡读写部分、通讯部分、语音部分、显示屏、出卡机、电源等。技术参数： 两个RS485接口（一个联网收费读卡模组） 两八路输入，八路输出（NO、COM、NC）3.1.7. 读卡模块型号：APARK-A-DK1A 功能特点：用于ID读卡器。3.1.8

53、. LED 显示屏型号：APARK-A-LEDA 功能特点：Ø LED显示，以中文形式实时显示时间、收费金额、卡上余额、卡的有效期等等，同时可根据用户需要自行更改，可发布多种通知及中英文广告信息。Ø 采用全进口集成块、LED发光管和单片机，确保编程可靠，修改方便。Ø 全中文滚动显示，内容丰富，可全天候工作。Ø 板块式设计，维修，更换便捷，且不影响系统的运行。Ø 深色底设计，增加显示量度。技术参数： 显示范围32CM*6.5CM 单行5个汉字 RS485通讯协议 DC12V、DC5V3.1.9. 自动发卡机型号：APARK-A-FKJA功能特点：
