集抄系统报价方案

1、容桂金域花园无线微蜂窝网电力远程抄表系统技术方案目 录一、系统背景1二、系统关键技术2三、系统架构33.1系统示意图33.2系统介绍3四、应用案例44.1 中山西区烟洲小学台区，44.2 狮山水晶湾小区试点6五、系统优势85.1系统施工量小，维护量低85.2系统覆盖面积广85.3系统通信速率高95.4系统抄表成功率高95.5系统实时性好，有利于电价下发及远程停复电10六、项目报价10七、结论11一、系统背景随着我国电力事业的迅速发展，工业和民用电能表日益增多，无论是用户还是用电管理部门都迫切需要现代化管理手段的介入，尤其是中国城市供电网以及农村供电网改造后，实行了一户一表，抄表到户，居民计量用

2、表计数量成倍增加，若继续采用传统人工挨家挨户抄取电表数据，不仅耗费人工多、成本高、效率低，而且人为差错多，而传统的先用电后付费方式导致电费拖欠是长期困扰电力部门的难题。预付费电表及管理系统提供了解决这一问题的技术手段，能有效提升物业和管理部门的管理水平，确保电能计量准确可靠。在国内外，目前对于大多数用电现场的监督、用户电力数据的读取以及费用的计算还仅仅停留在人工操作的过程，即电力系统的工作人员，定期需要上门对电力企业进行电力数据分析，对居民用电，也需要一家一户的上门抄写用电数据，然后计算用电负荷及用电费用。人工操作和计费虽然容易实现和管理，但是不可避免地也会遇到很多问题。近年来，高准确度、多功

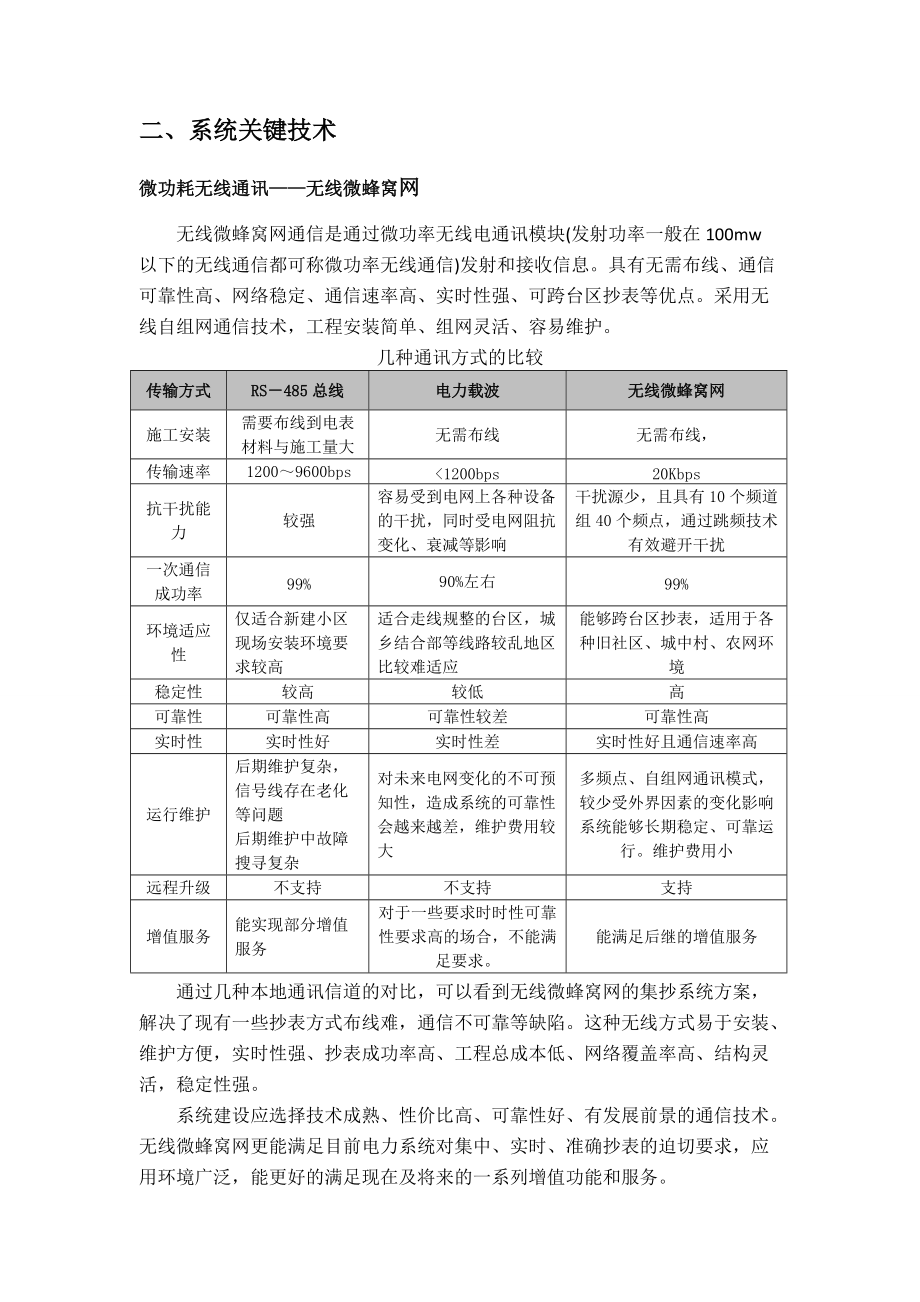

3、能、长寿命且能实现远程抄表的多功能全电子式电能表的出现，为我们预付费系统的研发创造的良好条件，计算机控制与管理技术的运用已广泛深入到各个行业，无线微蜂窝组网技术的电力预付费抄表计费交互系统的使用可引导用户节约用电，保障电能有计划地使用，避免电能的浪费，对我们这个能源缺乏的国家来说意义重大。目前的数据采集系统比较多的是采用固定网络或者电力载波线来实现集中器与电表之间的通信，但是他们存在维护困难，安装布线麻烦等问题，而无线微蜂窝组网技术的快速发展为解决这些困难和缺陷提供了很好的方案。二、系统关键技术微功耗无线通讯无线微蜂窝网无线微蜂窝网通信是通过微功率无线电通讯模块(发射功率一般在100mw以下的

4、无线通信都可称微功率无线通信)发射和接收信息。具有无需布线、通信可靠性高、网络稳定、通信速率高、实时性强、可跨台区抄表等优点。采用无线自组网通信技术，工程安装简单、组网灵活、容易维护。几种通讯方式的比较传输方式RS485总线电力载波无线微蜂窝网施工安装需要布线到电表材料与施工量大无需布线无需布线，传输速率12009600bps<1200bps20Kbps抗干扰能力较强容易受到电网上各种设备的干扰，同时受电网阻抗变化、衰减等影响干扰源少，且具有10个频道组40个频点，通过跳频技术有效避开干扰一次通信成功率99%90%左右99%环境适应性仅适合新建小区现场安装环境要求较高适合走线规整的台区，

5、城乡结合部等线路较乱地区比较难适应能够跨台区抄表，适用于各种旧社区、城中村、农网环境稳定性较高较低高可靠性可靠性高可靠性较差可靠性高实时性实时性好实时性差实时性好且通信速率高运行维护后期维护复杂，信号线存在老化等问题后期维护中故障搜寻复杂对未来电网变化的不可预知性，造成系统的可靠性会越来越差，维护费用较大多频点、自组网通讯模式，较少受外界因素的变化影响系统能够长期稳定、可靠运行。维护费用小远程升级不支持不支持支持增值服务能实现部分增值服务对于一些要求时时性可靠性要求高的场合，不能满足要求。能满足后继的增值服务通过几种本地通讯信道的对比，可以看到无线微蜂窝网的集抄系统方案，解决了现有一些抄表方式

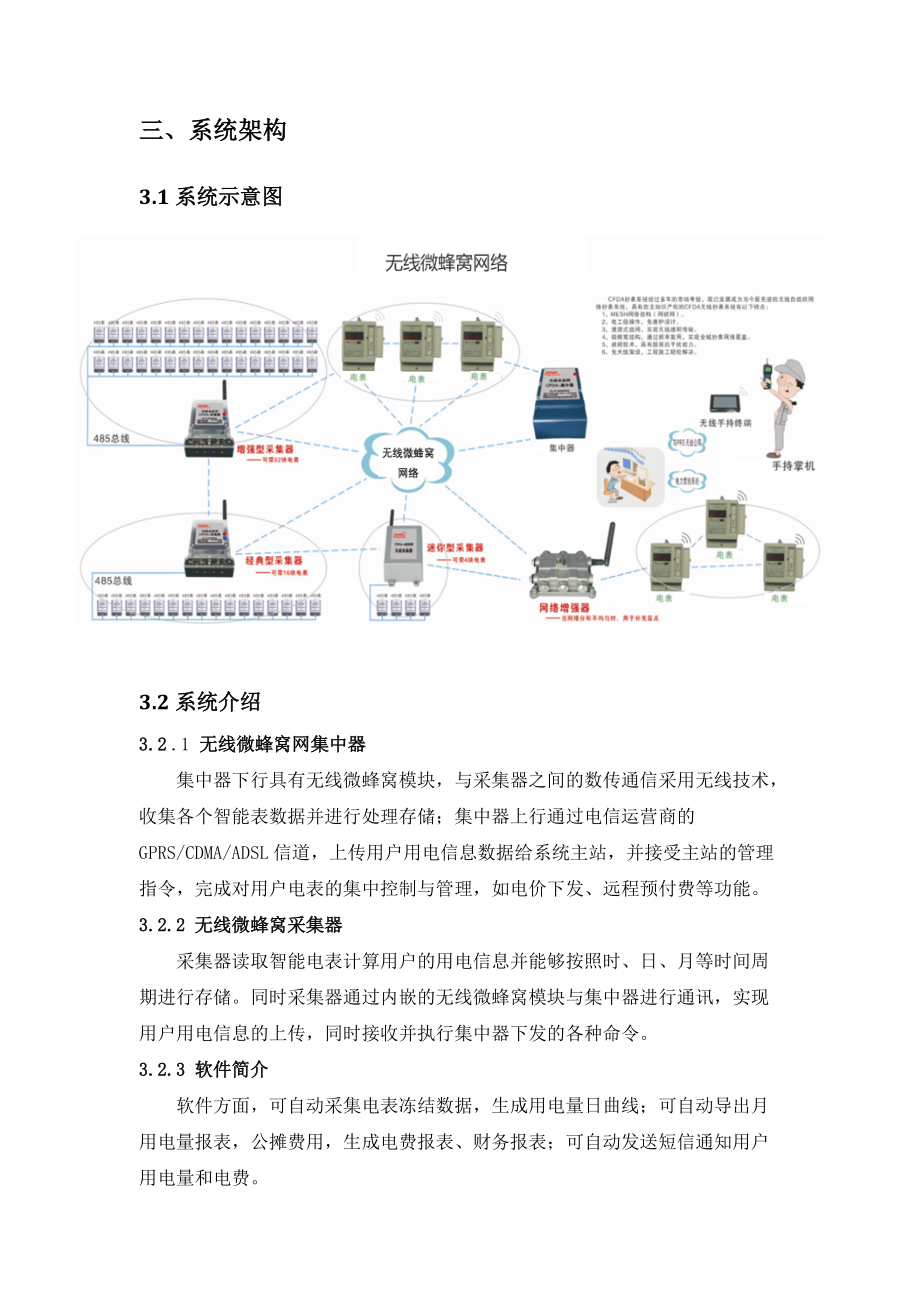

6、布线难，通信不可靠等缺陷。这种无线方式易于安装、维护方便，实时性强、抄表成功率高、工程总成本低、网络覆盖率高、结构灵活，稳定性强。系统建设应选择技术成熟、性价比高、可靠性好、有发展前景的通信技术。无线微蜂窝网更能满足目前电力系统对集中、实时、准确抄表的迫切要求，应用环境广泛，能更好的满足现在及将来的一系列增值功能和服务。三、系统架构3.1系统示意图3.2系统介绍3.2 .1 无线微蜂窝网集中器集中器下行具有无线微蜂窝模块，与采集器之间的数传通信采用无线技术，收集各个智能表数据并进行处理存储；集中器上行通过电信运营商的GPRS/CDMA/ADSL信道，上传用户用电信息数据给系统主站，并接受主站的

7、管理指令，完成对用户电表的集中控制与管理，如电价下发、远程预付费等功能。3.2.2 无线微蜂窝采集器采集器读取智能电表计算用户的用电信息并能够按照时、日、月等时间周期进行存储。同时采集器通过内嵌的无线微蜂窝模块与集中器进行通讯，实现用户用电信息的上传，同时接收并执行集中器下发的各种命令。3.2.3 软件简介软件方面，可自动采集电表冻结数据，生成用电量日曲线；可自动导出月用电量报表，公摊费用，生成电费报表、财务报表；可自动发送短信通知用户用电量和电费。四、应用案例4.1 中山西区烟洲小学台区，安装数量：461台II型采集器和I型集中器，现场环境：该台区地处中山市中心城中村，台区用户数量大，共有4

8、61个用户，原使用电力载波技术远程集抄方案，一次抄表成功率只有30%左右。技术方案：在该台区设计和实施了RS485+无线传输的无线微蜂窝网低压电力用户远程集抄系统试点方案，在该台区内形成一张无线微蜂窝网络，充分发挥无线微蜂窝网技术在分散电力数据采集和不受电力供电负荷情况影响的优势，使该台区通过无线一次采集成功率在99%以上。该台区中有局部的用户比较偏远，我们利用II型无线采集器可同时做为数据采集和数据中继的特点，使偏远用户的也能稳定的完成电力数据的采集。项目进展：安装调试完毕，目前处于试运行阶段，抄表成功率达100%；现场照片：现场环境恶劣，道路狭长，采集器和电能表分散的分布在道路两旁。单相电

9、能表接入情况，原表为电子式载波电能表，带有RS485接口，采集器通过RS485采集电能表数据，再通过无线微蜂窝网上传到集中器。左边为我司集中器数据报表4.2 南海狮山水晶湾小区狮山水晶湾小区是一个集中小区，共有816个住宅用户，电表集中安装在负一层电表房内，可采用RS485总线方式连接，一个采集器可连接多个电表，采集器与采集器之间组建一个微蜂窝式网络结构，级级互联，通过多级跳转，最终把数据集中至集中器上，由集中器上传到主站。现场图片：后台数据：抄表成功率：100%五、系统优势5.1系统施工量小，维护量低集中器与采集器之间是以无线微蜂窝网技术进行通讯，无需额外敷设线缆。因此，设备安装方便，施工周

10、期短，在系统运行期间无需对通信信道进行额外的维护，从而大大减少了系统的维护量。5.2系统覆盖面积广无线微蜂窝网电力采集系统具有多级路由优化、自动中继路由功能，每级点对点通信距离实际应用环境中达到300米，加上8级7跳路由，实际覆盖半径达到1.5千米以上。不论是城市、城乡结合还是乡村，网状网络的自动中继和延续能力，可以很好实现对低压电力用户的覆盖。由于无线微蜂窝网不用像载波一样只能在一个台区内传输信号，因此可以一台集中器管理多个台区电表，为用户节省建设成本。5.3系统通信速率高电力线窄带载波的速率一般在1Kbps以下，而无线微蜂窝的空中通讯速率为19.2kbps，本地为9.6kbps，可以进行较

11、大数据量通讯，支持长报文下发，便于实施增值服务，如：远程跳合闸、远程售电、防窃电报警等。5.4系统抄表成功率高无线微蜂窝采集系统采用网状网络，全路由优化，具有瞬间自我路由修复功能，适应各种复杂、多变的现场环境，加上通讯速率高、抗干扰能力强等优点，因此系统抄表成功率高，稳定可靠。5.5系统实时性好，有利于电价下发及远程停复电电力线载波会受到电网上各种设备的干扰，同时电力线的阻抗随机变化、衰减等因素也大大降低了载波的通讯难度。而无线微蜂窝网则不用考虑这些干扰因素，同时系统具有10个频道组40个频点，通过慢速跳频模式有效规避干扰，因此系统抗干扰能力强，加上通讯速率高，表现为系统的实时性好，每块表的通

12、讯时间在3s左右，有利于阶梯电价的下发及远程停复电等功能的实现。六、项目报价根据甲方说明，容桂金域花园六期C区共计用户有电表535个，属集中安装型。电力集抄系统报价序号名称规格数量（个）单价（元）金额（元）1数据采集点电表数据5352151150252系统软件远程集抄系统1套003合计1150254人民币（大写）： 壹拾壹万伍仟贰拾伍元整说明：1、采集点数量以现场实际电表数量结算。 2、本报价含税，含运费及现场安装调试费（含辅材）。 3、本报价为推广期特惠价，有效期30天。七、结论XXX有限公司自主研发的无线微蜂窝采集系统为自组织网络工作模式，利用为蜂窝频分复用体制、提高了无线电频率资源的使用效率，可以实现全区域、全密度的网络覆盖，支撑整个采集系统的有效使用。在单个蜂房网内采用自组织网状网络构架，Ad hoc多跳自组织动态组网，实现小区的良好覆盖和网络的健壮性，保证通信的实时性、可靠性
