3D MAX 基础教程参考模板

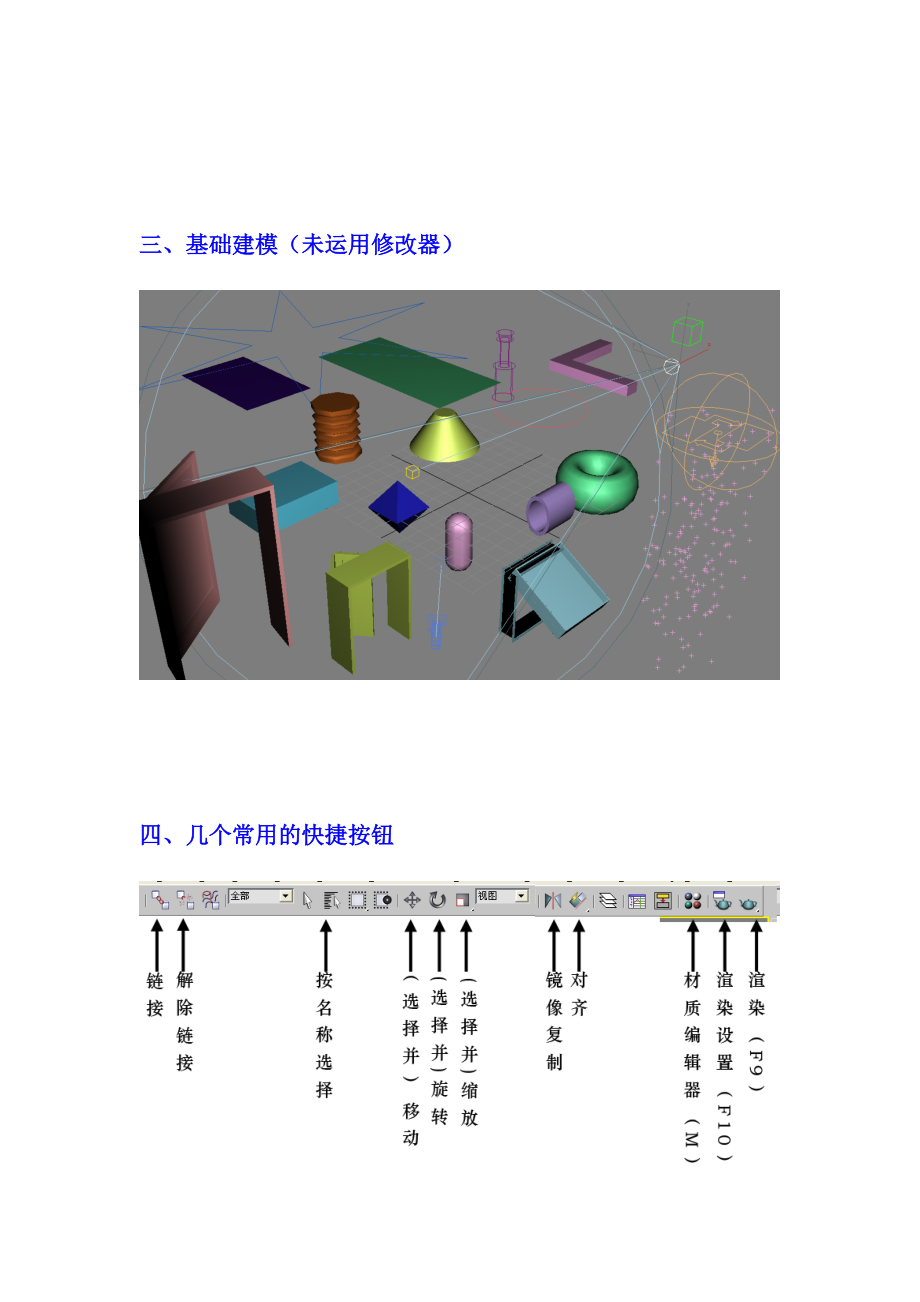

1、3 d max 基础教程一、简介1 / 26二、主界面三、基础建模（未运用修改器）四、几个常用的快捷按钮五、常用的复制方法1. Ctrl+V(克隆)2. Shift+变换工具3. 镜像复制4. 阵列复制5. 间隔工具复制先用两维图形工具画一条开放或闭合的样条线，应用工具/间隔工具命令，在出现的面板中点“拾取路径”按钮，调整计数数量及相关即可。六、 常用建模及修改器命令1. 布尔运算（创建/几何体/复合对象/布尔）2. 放样（先创建两个两维图形，然后执行命令：创建/几何体/复合对象/放样）3. 车削修改器（先创建一闭合的两维图形/修改/车削）4. 弯曲、锥化、噪波、网格平滑、自由变形（FFD）等

2、修改器（注意几何体的分段数）5. 挤出修改器（只适用于两维图形）6. 编辑网格修改器（已基本被编辑多边形修改器所代替）7. 编辑多边形修改器（造型功能异常强大）。七、制作实例实例1 公园休息凳本实例主要学习“挤出”、“晶格”、“布尔运算等”室外效果图制作的基础知识和基本操作技能。操作步骤：1. 在左视图中创建一个长190宽700的椭圆，向其施加“挤出”修改器，挤出数量为1400。效果如下图：2. 在顶视图中创建一个长600宽1300高大于200的长方体，按下图布局：3. 通过布尔运算形成如下效果：4. 打开角度捕捉开关，在左视图中绘制一条圆弧，参数及位置如下图：5. 对圆弧施加“挤出”修改器，

3、挤出量为1300，分段数为20，如下图：6. 施加“晶格”修改器，参数选择及效果如下图：7. 在左视图中创建一个圆弧和两条直线， 将它们合并为一个样条曲线，形状和位置如下图：8. 选择该两维图形，在修改面板中，勾选“有渲染中启用”和“在视口中启用”将厚度设为75，如下图：9. 按出Shift键，沿X轴复制一个，再在顶视中创建一个长宽高分别为6000、6000、10的长方体并调整到适当位置作为地面，如下图：10. 添加材质和灯光后的参考效果图之一：实例2 欧式景亭本制作主要学习“弯曲”、“车削”修改器及轴心点调整、旋转复制等操作。操作步骤：1. 在顶视图中创建一个长50、宽50、高1500的长方

4、体，高度分段不少于20。添加弯曲修改器，弯曲角度和方向均为90，结果如下图：2. 激活“角度捕捉切换”按钮，右击，在弹出的“栅格和捕捉设置”面板中设置角度为45度，如下图。3. 在顶视图中选择弯曲后的长方体，进入层次命令面板，单击“仅影响轴”按钮，将枢轴点调至几何体的上端，如下图：4. 关闭层次命令面板。将工具栏的“参考坐标系”改为“世界”坐标系，点“选择并旋转”工具，按住Shift键，沿Z轴旋转并复制7个，结果如下图：4. 选择所有的几何体，按下Ctrl+V组合键，在弹出的“克隆选项”对话框中选择复制，点确定。选择所有新复制的几何体，组成一个群组。5. 选中该群组，添加扭曲修改器，扭曲角度设

5、为90，结果如下：6. 沿X轴镜像复制一份，效果如下图：7. 在顶视图中创建一个半径为970的半球，如下：8. 在顶视图中创建一个管状体，半径1为1050，半径2为900，高度为62，边数为29，和半球对齐后，效果如下图：9.在前图中画一两维线形，用车削命令形成三维几何体，将其移至半球的边缘处，然后进入层次命令面板，单击“仅影响轴”按钮，将枢轴点移至球心处。10. 关闭层次面板，激活“角度捕捉切换”按钮，在弹出的“栅格和捕捉设置”面板中设置角度为60度。点“选择并旋转”工具，按住Shift键，沿Z轴旋转并复制5个，结果如下图：11. 在顶视图中创建一个半径为30，高为220和半径为20，高为6

6、00的圆柱体，做成天线状，置于半球顶点处，如下图：实例3 室内客厅效果图设计（部分）学习目的： 掌握三维空间物体的建模方式，掌握材质、灯光、渲染的基本设置方法，了解建筑效果图设计的制作流程。操作步骤：1. 启动3DMAX，执行【自定义】>【单位设置】菜单命令，将系统单位设定为【毫米】。2. 单击（创建）>（几何体）>按钮，在顶视图中创建一个长方体作为地面和墙体模型，在修改命令面板中修改长方体的参数如下图所示。 3. 选中透视图，单击视图控制区的（所有视图最大化）按钮，将长方体最大化显示。在修改命令面板的修改器下拉列表中选择【法线】修改器，然后勾选【翻转法线】选项，翻转长方体的

7、法线，如下图所示。4.翻转法线后，看到的是长方体的内表面。右键单击长方体，在弹出的下拉菜单中选择【对象属性】命令，在出现的对话框中勾选【背面消隐】，单击【确定】按钮，如下图所示。长方体的显示如下面右图所示。 5. 在修改器下拉列表中选择【编辑网格】修改器，再在修改器堆栈中选择【多边形】次级模式，然后选中长方体的一个面，如下所示。6. 在【编辑几何体】卷展栏中单击【分离】按钮，在弹出的【分离】对话框中设置【分离为】为地板，如下图所示。7. 再次选择长方体的另一个面，将其删除，该面的位置将制作落地玻璃窗。如下图所示。8. 右键单击工具栏上的（捕捉开关）工具，在弹出的对话框中勾选【顶点】，对墙面顶点

8、进行捕捉，如下左图所示。单击（创建）>（图形）>按钮，在前视图中绘制一个长3000、宽5000的矩形，如下右图所示。 9.在修改器下拉列表中选择【编辑样条线】修改器，然后在修改器堆栈中选择【样条线】次级模式，接着在【几何体】卷展栏中设置轮廓的参数为80mm，生成双线轮廓线形状，如下图所示。10. 右键单击工具栏上的（捕捉开关）工具，在弹出的对话框中勾选【边/线段】，如下左图所示。单击【几何体】卷展栏中的【创建线】按钮，在前视图中绘制直线，如下右图所示。 11. 按住Ctrl键将绘制的直线选中，接着在【几何体】卷展栏中设置轮廓的参数为80mm，生成双线轮廓线形状，如下图4所示。12.

9、 在修改器堆栈中单击【可编辑样条线】，退出【样条线】次级模式，在修改器下拉列表中选择【挤出】修改器，设【数量】为50mm，取消勾选【封口始端】，拉伸二维线生成落地玻璃窗框模型，如下图所示。提示：取消勾选【封口始端】选项的选择。目的是为了减少模型表面数量。图2.2.1.15 挤出参数设置13. 单击【创建】>【图形】>【NURBS曲线】>【CV曲线】按钮，在顶视图绘制一条CV可控曲线，按右键结束绘制，如下图所示。14.在修改器下拉列表中选择【挤出】修改器，设置参数如下图所示。提示：如果在透视图中没有观察到窗帘模型，可以给它添加【法线】修改器，然后勾选【翻转法线】选项。15.执行菜单【编辑】>【克隆】命令，以【实例】方式复制一
