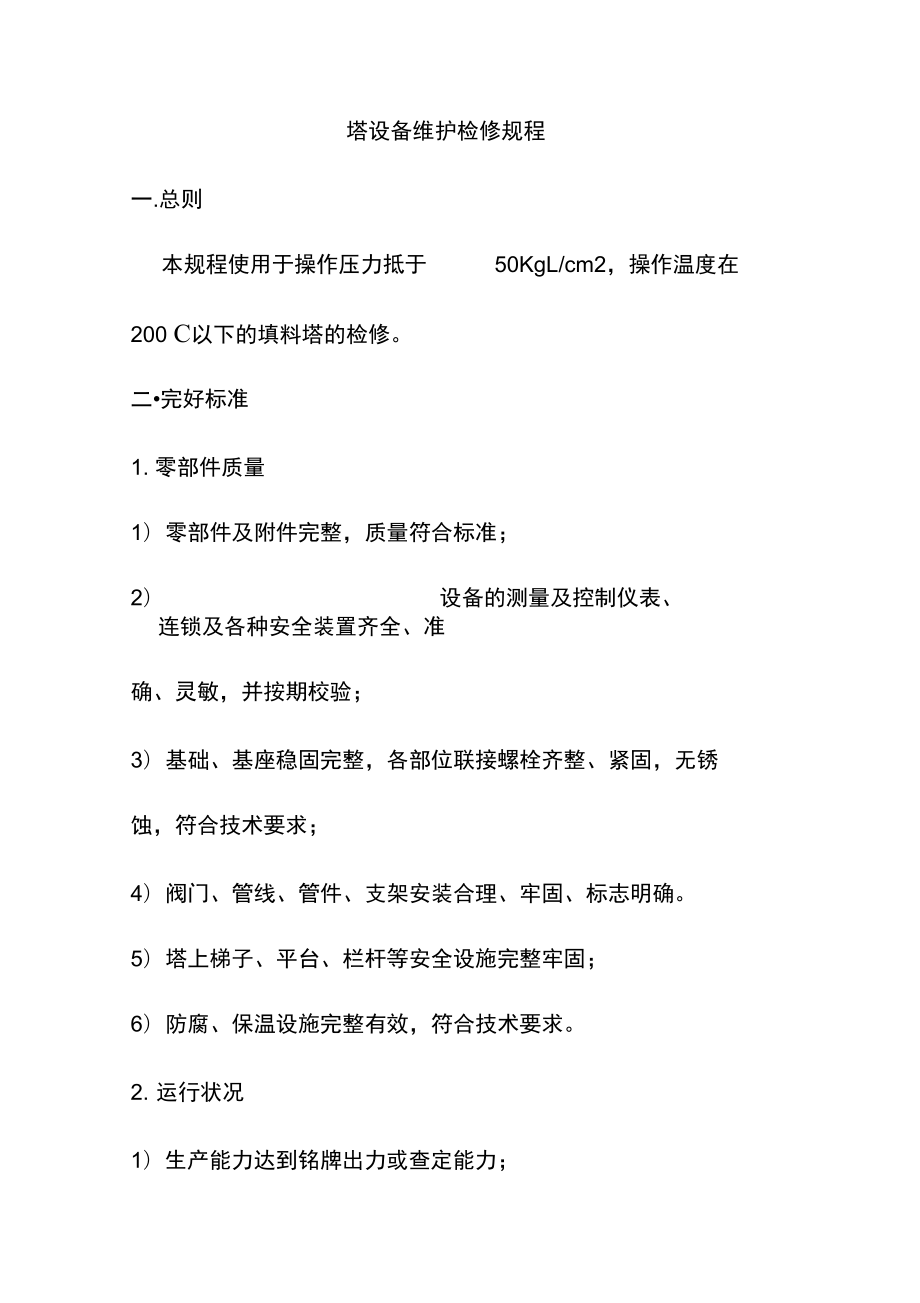

塔设备维护检修规程

1、塔设备维护检修规程一.总则本规程使用于操作压力抵于50KgL/cm2，操作温度在200 C以下的填料塔的检修。二完好标准1. 零部件质量1）零部件及附件完整，质量符合标准；2）设备的测量及控制仪表、连锁及各种安全装置齐全、准确、灵敏，并按期校验；3）基础、基座稳固完整，各部位联接螺栓齐整、紧固，无锈蚀，符合技术要求；4）阀门、管线、管件、支架安装合理、牢固、标志明确。5）塔上梯子、平台、栏杆等安全设施完整牢固；6）防腐、保温设施完整有效，符合技术要求。2. 运行状况1）生产能力达到铭牌出力或查定能力； 2）各部温度、压力、流量等运行参数符合技术要求;3）设备各部阀门开关正常;4）整体无异常振动

2、、松动和晃动等现象。3. 技术资料1）有完整的验收记录、检修记录和运行记录；2）有完整的工艺流程图、设备图及使用说明书；3）有完整的设备档案；4）有压力容器检验合格证；5）操作规程、维护检修规程齐全；6）设备的易损配件图纸齐全。4. 设备及环境1）设备及其管线、阀门无跑、冒、滴、漏现象；2）设备及其周围环境清洁、整齐，无油污，无灰尘。三检修周期检修类中修大修般介；易自聚易腐蚀介般介易自聚易腐蚀介别质质质质检修周期36月12月72月36月四检修内容1冲修1）清理塔壁，检查塔壁腐蚀情况，用仪器测量塔壁厚度，作 气密性试验或按规定作水压强度试验。2）检查修理栅板，更换填料。3）检查修理喷淋装置4）安

3、全阀检查，定压。5）修补保温层。2. 大修1）包括各自中修内容2）塔板全部拆除，检查，修理或更换。3）塔的整体清理，检查，测量壁厚，修补或更新防腐层。4）检查，找正塔体垂直度，紧固地脚螺栓。5）检查塔基础有无裂纹、下沉。6）塔体除锈刷漆，保温五质量标准1. 塔盘1）塔板所用材料的机械性能应符合设计图纸要求2）塔板边缘不应有尖锐毛刺3）塔板不平度不大于 3mm，其水平度允差为 3mm4）塔板长度误差为-4Omm，宽度误差为-20mm。2塔内结构 1）支撑圈与塔内壁焊接后，上表面的水平度在整个圈上的误差反应符合规定：单位：mm塔公称直径DgfDg1600v 31600 Dg 3200v 52）相邻

4、两层支撑圈间距误差为3 mm，任意两层间距误差不得超过20 mm 3）填料塔栅板应平整无损4）喷淋装置边缘无毛刺，水平度允差为3 mm，标高允差为3mm，中心与塔中心不同轴度不大于3 mm,3塔体1）塔体的不垂直度不超过塔高1 %，最大不超过3 0mm,2）塔体的不直度，当塔高w 20m时，最大不超过 2 0mm，当 塔高20m时，最大不超过 3 0mm。3）塔体的防腐层不应有鼓包、裂纹和脱层。4）塔体保温符合设计图纸要求。5）塔体外壁应按设备管道保温油漆规程的规定刷漆保温。六.试车及验收1. 试车应具备的条件1）零部件安装齐全，各部位连接螺栓已紧固。2）检修记录齐全，检修质量合格。3）拆除盲

5、板、封闭人孔，各进出口管道、阀门一连接好。4）检修机具已拆除，现场已清理干净。2. 验收应具备的条件1）经检查各附件安装齐全2）有完整的检查，鉴定和检修记录3）人孔圭寸闭前已检查内部结构的检修质量4）水压试验及气密性试验记录齐全、准确。5）安全阀定压记录齐全、准确。七检修安全注意事项1. 设备检修必须严格遵守化工企业安全管理制度，并结合实际情况制定检修方案和安全措施。2. 设备交出检修前必须排净物料，切断物料来源，降温、清 洗、蒸煮、吹扫、置换，并经分析合格后，方可办理设备交 出检修手续。3. 所有关闭的阀门、盲板必须挂上警告牌，如须动火必须严 格按照动火的有关规定办理动火手续。4. 进入容器内检修必须遵守入塔进罐的安全规定办理手续， 塔外必须有监护人员监护。5. 塔内应使用照明电压不高于 24伏的防爆灯具，检验仪器 和修理工具的电源电压超过 24伏时，必须采取保护措施防止直接接触带电体6.塔内检修时，一层塔盘的承载人数不得超过
