显卡与CPU的介绍(包括实时价格与旗舰对比)

1、显卡显卡（Video card，Graphics card）全称显示接口卡，又称显示适配器，是计算机最基本配置、最重要的配件之一。显卡作为电脑主机里的一个重要组成部分，是电脑进行数模信号转换的设备，承担输出显示图形的任务。显卡接在电脑主板上，它将电脑的数字信号转换成模拟信号让显示器显示出来，同时显卡还是有图像处理能力，可协助CPU工作，提高整体的运行速度。对于从事专业图形设计的人来说显卡非常重要。 民用和军用显卡图形芯片供应商主要包括AMD(超微半导体)和Nvidia(英伟达)2家。现在的top500计算机，都包含显卡计算核心。在科学计算中，显卡被称为显示加速卡。显卡位宽 即显存在一个时钟周期

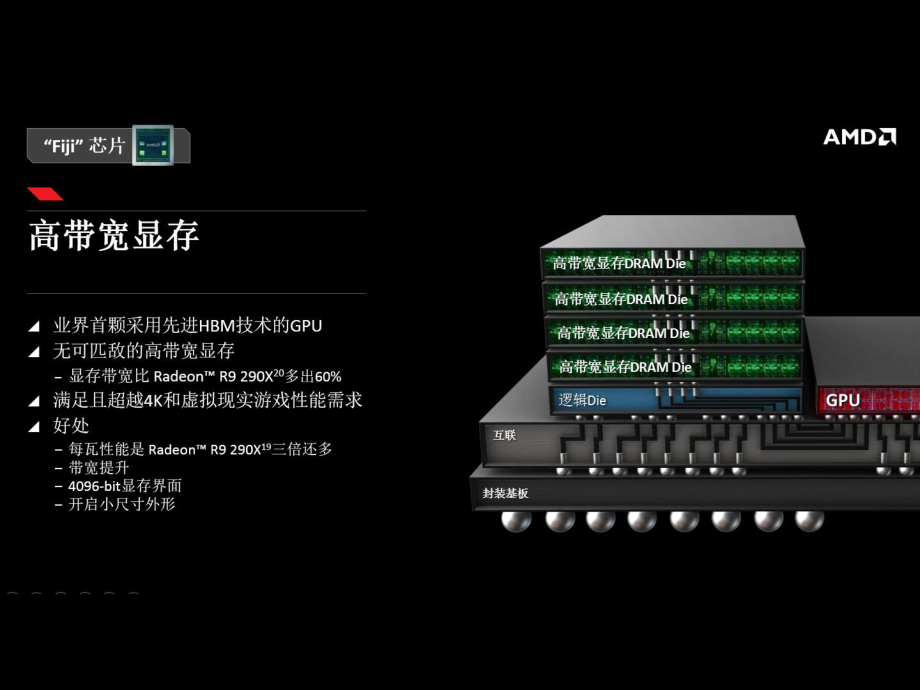

2、内所能传送数据的位数，位数越大则还有瞬间所能传输的数据量越大，这是显存的重要参数之一。显存位宽越高，性能越好价格也就越高，因此256位宽的显存更多应用于高端显卡，而主流显卡基本都采用128位显存。 虽然整卡功耗还是保持在275W，但是为了发挥更高性能，AMD这次选择了直接配备外接液冷(这在单芯旗舰上还是第一次)，所以你还要安装一个120毫米的散热排，并处理长达40厘米的水管。AMD宣称，Fury X在典型游戏负载下，核心温度不会超过50，风扇噪音不会超过32分贝。DX12三大好处：1、多线程指令缓冲记录 3、多适配器2、异步着色器SLI的全称是Scalable Link Interface（可

3、升级连接接口）也称速力，是英伟达公司的专利技术。它是通过一种特殊的接口连接方式，在一块支持双PCI Express X 16的主板上，同时使用两块同型号的PCIE显卡。SLI 技术能将多个NVIDIA、GeForce、GPU连在一起来大幅提升图形性能。SLI支持的应用程序达1000多种，Steam上的多GPU PC有94%以上在使用SLI技术，这是追求完美的游戏玩家理想的技术选择。显卡交火正式名称为CrossFireX，即多张显卡同时工作。显卡交火是ATI的一款多重GPU技术，可让多张显示卡同时在一部电脑上并排使用，增加运算效能，NVIDIA的类似技术名为SLI桥接技术。显卡交火多数是针对AM

4、D最新APU处理器来说的，APU处理器本身内部集成了高性能核心显卡。要实现多显卡技术一般来说需要主板芯片组、显示芯片以及驱动程序三者的支持。随着APU处理器的流行，显卡交火被越来越多电脑爱好者所提及。比较多GPU扩展效率：很显然，Fury X全程领先，双路、三路、四路都是效率最高的，尤其是在4K超高清下，分别达到了187、260、313，Titan X则只有179、238、283，980 Ti还要低一两个百分点总的来说：单路是Titan X的天下，多路则是Fury X称王，尤其是4K绝对统治。CPU 中央处理器（CPU，Central Processing Unit）是一块超大规模的集成电路，

5、是一台计算机的运算核心（Core）和控制核心（ Control Unit）。它的功能主要是解释计算机指令以及处理计算机软件中的数据。 中央处理器主要包括运算器（算术逻辑运算单元，ALU，Arithmetic Logic Unit）和高速缓冲存储器（Cache）及实现它们之间联系的数据（Data）、控制及状态的总线（Bus）。它与内部存储器（Memory）和输入/输出（I/O）设备合称为电子计算机三大核心部件。英特尔（Intel）酷睿 i7-6700K 京东售价：RMB3399 英特尔（Intel）酷睿 i7-4790K 京东售价：RMB2299比较i7-6700K：14nm工艺，LGA1151

6、接口，四核心八线程，三级缓存8MB，主频4.0-4.2GHz，集成核显HD 530，24个执行单元，频率350-1200MHz，完整支持DX12，内存支持DDR4-2133、DDR3L-1600，热设计功耗95W。i7-4790K：22nm工艺，LGA1150接口，四核心八线程，三级缓存8MB，主频4.0-4.4GHz，集成核显HD 4600，20个执行单元，频率350-1250MHz，内存支持DDR3/3L-1600，热设计功耗88W。CPU方面，方面，I7 6700K 有有13%左右的提升，核显方面有左右的提升，核显方面有35%左右的强左右的强力提升。力提升。CPU性能方面的，六代目性能方面的，六代目I7 6700K 比比 I7 4790K 提升提升不太明显不太明显的。核的。核心显卡方面，六代目心显卡方面，六代目I7 67
