整定计算原则

1、精选优质文档-倾情为你奉上110KV线路保护 11.1电流保护11.2相间距离保护31.3零序电流保护5 1.4光纤纵差保护6210KV、35KV线路保护 83110KV变压器保护 93.1差动保护93.2高压侧后备保护 133.3中压侧后备保护 143.4低压侧后备保护154所内变、接地变保护 175母线保护 186备自投 197重合闸 218低周保护 229电容器 23附件1：北京电力公司10KV低电阻接地系统零序保护配置原则21. 110KV线路保护1.1相间电流保护1.1.1速断保护（0”段）1.1.1.1按躲过线路末端最大三相短路电流整定。如有T接线路，按躲最近T接线路末端最大三相短

2、路电流整定。其中，：可靠系数，取1.3：线路末端故障时，流过保护的最大三相短路电流注1：检查大方式下，三相短路时，速断保护范围其中，：速断保护范围：三相短路相电势：速断保护电流定值：大方式下，保护安装处的系统阻抗最小值：本段线路正序阻抗注2：校核被保护线路出口短路的灵敏系数，在常见大方式下，三相短路的灵敏系数不小于1即可投运1.1.1.2做为线路变压器组保护如按1.1.1.1整定，速断保护范围很小（甚至为零），可以按躲过变压器中（低）压侧母线三相最大短路电流整定。变压器故障时，通过线路重合闸弥补线路保护的无选择性动作；或者速断保护加小延时（0.1”） 其中，：变压器中（低）压侧故障时，流经保护

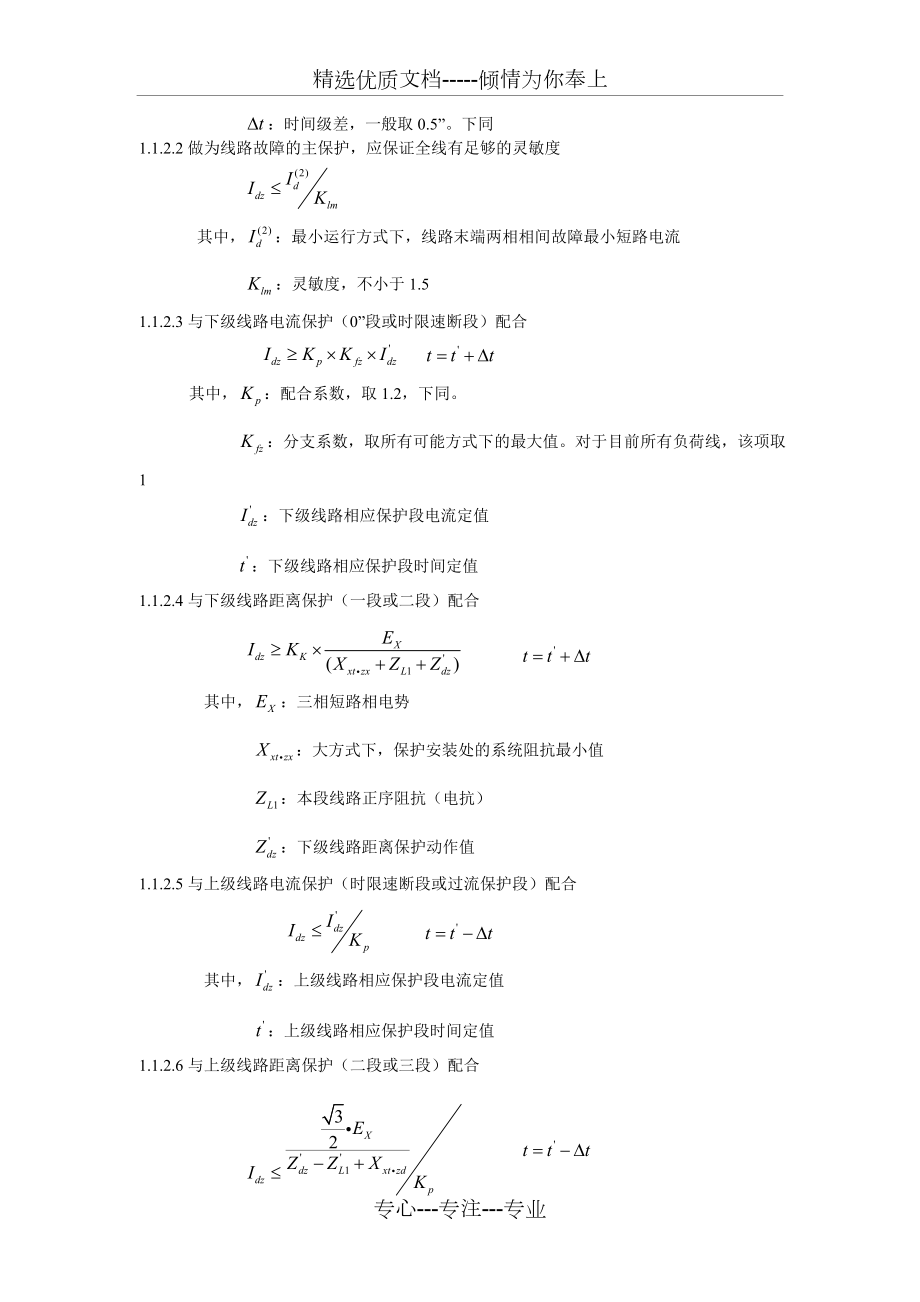

3、的最大三相短路电流1.1.2时限速断1.1.2.1与线路末端变压器差动保护配合。定值按躲变压器中（低）压侧最大三相短路电流整定，方法同1.1.1.2其中，：线路末端变压器差动保护动作时间，一般0”：时间级差，一般取0.5”。下同1.1.2.2做为线路故障的主保护，应保证全线有足够的灵敏度其中，：最小运行方式下，线路末端两相相间故障最小短路电流：灵敏度，不小于1.51.1.2.3与下级线路电流保护（0”段或时限速断段）配合其中，：配合系数，取1.2，下同。：分支系数，取所有可能方式下的最大值。对于目前所有负荷线，该项取1：下级线路相应保护段电流定值：下级线路相应保护段时间定值1.1.2.4与下级

4、线路距离保护（一段或二段）配合其中，：三相短路相电势：大方式下，保护安装处的系统阻抗最小值：本段线路正序阻抗（电抗）：下级线路距离保护动作值1.1.2.5与上级线路电流保护（时限速断段或过流保护段）配合其中，：上级线路相应保护段电流定值：上级线路相应保护段时间定值1.1.2.6与上级线路距离保护（二段或三段）配合 其中，：上级线路相应距离保护段距离定值：上级线路正序阻抗：小方式下，保护安装处系统阻抗最大值1.1.3过流保护1.1.3.1考虑负荷电流其中，：考虑可能出现的运行方式下，线路所带变压器的额定电流总和。单台变压器过负荷系数取2，多台取1.5，或者考虑线路实际的载流量等因素1.1.3.2

5、考虑与下级线路电流保护（时限速断或过流）、或下级变压器高压侧后备保护配合，方法同1.1.2.31.1.3.3与下级线路相间距离二段（或三段）配合，方法同1.1.2.41.1.3.4考虑与上级220kv变压器中压侧后备保护、或上级线路过流保护配合，方法同1.1.2.51.1.3.5考虑与上级线路距离保护三段配合，方法同1.1.2.61.1.3.6校核对下级变压器中（低）压侧故障的灵敏度1.2相间距离保护1.2.1相间距离一段（0”）1.2.1.1按躲线路末端整定。如有T接线路，按躲最近T接线路末端整定。其中，：阻抗继电器动作阻抗：可靠系数，取0.8：被保护线路的正序阻抗1.2.1.2做为线路变压

6、器组的保护 按躲最近T接线路末端整定，速断保护段全线保护范围很小，或整定值靠近保护装置边缘值时，可以按躲下级变压器中（低）压侧故障整定。变压器故障时，通过线路重合闸弥补线路保护的无选择性动作；或者加0.1”小延时其中，：可靠系数，取0.7-0.75 ：变压器阻抗（电抗）1.2.2相间距离二段1.2.2.1与线路末段变压器差动保护配合按躲下级变压器中（低）压侧故障整定，方法同1.2.1.21.2.2.2作为线路故障的主保护，应保证全线有不小于1.5的灵敏度1.2.2.3与下级线路距离一段（或二段）配合其中，：可靠系数，取0.85：可靠系数，取0.8：下级线路距离保护相应段定值1.2.2.4与下级

7、线路电流保护（0”段或时限速断段）配合其中， ：两相短路时相电势：小方式下，下级线路电流保护安装处的系统阻抗最大值：下级线路配合段电流保护整定值1.2.2.5与上级线路距离二段（或三段）配合 其中，：上级线路距离保护相应段距离定值：上级线路正序阻抗1.2.2.6与上级线路电流保护（时限速断段或过流保护段）配合 其中，：上级线路相应保护段电流定值：大方式下，上级线路电流保护安装处系统阻抗最小值：上级线路正序阻抗（电抗）1.2.3相间距离三段1.2.3.1与下级线路距离二段（或三段）配合，方法同1.2.2.31.2.3.2与所带变压器高后备过流保护、下级线路时限速断（或过流）保护配合，方法同1.2

8、.2.41.2.3.3与上级线路距离三段配合，方法同1.2.2.51.2.3.4与上级220kv变压器中压侧后备保护、或上级线路过流保护配合，方法同1.2.2.61.2.3.5按躲最大负荷电流整定 其中，：最小负荷阻抗：母线额定线电压：最大负荷电流a、接线的圆特性方向阻抗继电器 其中，：可靠系数，取1.2-1.3：继电器的返回系数，取1.1-1.15：负荷自启动系数，取1.5：阻抗元件灵敏角，取线路正序阻抗角：负荷阻抗角，取b、电阻特性曲线与R轴夹角为的四边形特性阻抗继电器1.2.3.6校核对下级变压器中（低）压侧故障的灵敏度1.3零序电流保护1.3.1零序一段（0”）1.3.1.1躲变压器空

9、充时励磁涌流其中，：所带最大变压器的额定电流：考虑涌流的系数，一般取41.3.1.2按躲过线路末端、最近T接线路末端接地故障最大三倍零序电流整定 其中，：可靠系数，取1.3：线路末端接地短路，流过保护的最大零序电流1.3.1.3如按1.3.1.2整定，零序速断保护范围很小（甚至为零），可以使一段保护范围伸入变压器差动保护范围内。变压器故障时，通过线路重合闸弥补线路保护的无选择性动作；或者速断保护加小延时（0.1”）。定值按躲过变压器中（低）压侧故障时引起的不平衡电流整定。 其中，：可靠系数，取1.3：电流互感器相对误差，取0.1：大方式下，变压器中（低）压侧故障最大三相短路电流1.3.2零序二

10、段1.3.2.1与下级线路零序一段（或二段）配合 其中，：配合系数，取1.2：零序分支系数，取所有可能方式下的最大值，对于目前所有负荷线，该项取1：下级线路零序保护相应段零序电流定值1.3.2.2保证线路末端接地故障有足够的灵敏度 其中，：小方式下，线路末端接地故障时，最小零序电流：灵敏度，不小于1.51.3.2.3当此段时间小于相间故障保护的某段时间时，应躲过该保护段末端相间故障时，流过本保护的不平衡电流 其中，：可靠系数，取1.3：相应相间故障保护段保护范围末端三相短路电流1.3.3零序三段（四段）1.3.3.1按与下级线路二段或三段（三段或四段）配合整定，方法同1.3.2.11.3.3.

11、2当本段整定时间等于或者低于本段相间某段保护的时限时，则应躲过相应相间段末端相间短路的不平衡电流，方法同1.3.2.31.3.3.3躲过本线路末端变压器中（低）压侧三相短路最大不平衡电流，方法同1.3.1.31.3.3.4作为本线路经电阻接地故障或相邻线路接地故障的后备保护，其电流一次值原则上不大于300A。1.4光纤纵联差动保护1.4.1差动电流动作值1.4.1.1躲区外故障最大不平衡电流 其中，：可靠系数，取1.3-1.5：电流互感器变比误差，取0.1：区外故障时，流过差动保护的最大短路电流，取、中最大者1.4.1.2小方式下，线路末端两相相间短路有足够的灵敏度，1.4.2后备保护整定原则

12、同1.1、1.2、1.3，其它定值参考厂家说明书。2. 10、35KV线路保护2.1速断保护2.1.1按躲过所带最大配电变压器低压侧故障其中，：可靠系数，取1.3，下同：变压器低压侧故障时，流过保护的最大三相短路电流2.1.2躲过所带最大变压器合闸涌流，合闸涌流按变压器额定电流的（6-8）倍考虑2.1.3考虑上下级保护配合关系，配合系数取1.12.1.4动作时间2.1.4.1一般取0”2.1.4.2 10kv出线路带开闭站或重要用户配电室的取0.5”2.1.4.3 35kv出线路如为配合需要可适当延长，一般不超过1”2.2过流保护2.2.1应保证小方式下，线路末端故障，有足够的灵敏度其中，：最

13、小运行方式下，线路末端故障最小两相短路电流：灵敏度，不小于1.5-2注：如果线路过长，不能保证灵敏度的情况下，可考虑在线路适当处加装线路保险。 此时，应保证过流保护对保险安装处有灵敏度。2.2.2考虑线路所带负荷情况，一般取电流互感器二次额定值的（1.5-2）倍其中，：考虑可能出现的运行方式下，线路所带变压器的额定电流总和：过负荷系数，单台变压器过负荷系数取2，多台取1.5，或者考虑线路实际载流量等因素2.2.3考虑上下级保护之间的配合关系，配合系数取1.22.2.4动作时间2.2.4.1变电站10kv出线路动作时间一般取1”，开闭站10kv线路一般取0.5”2.2.4.2 35kv出线路动作

14、时间原则上不超过2”。3. 110KV负荷变压器3.1 差动保护3.1.1BCH-2型差动保护3.1.1.1按额定电压及最大额定容量计算变压器各侧额定电流、二次额定电流其中，：各侧一次额定电流，下同：额定容量，下同：额定电压（线电压），下同其中，：二次额定电流：电流互感器接线系数，Y型接线取1，型接线取：电流互感器变比3.1.1.2确定差动及平衡绕组匝数、接法 a、二次额定电流最大的一侧接入差动绕组，作为差动基本侧，其余接平衡绕组其中，：归算至基本侧的一次动作电流其中，：差动继电器基本动作安匝，取60安匝：差动绕组计算值：实用差动绕组匝数，取比计算值小的整数注：差动绕组匝数只能选取（5、6、8

15、、10、13、20）之中的整数，如选其它值可与平衡绕组组合使用b、用于两卷变压器常用接线图（Wp1和Wc组合使用）：110KV10KVWp1Wp2Wc 图一：110KV10KVWp2Wc 图二：110KV10KVWp1Wp2Wc 图三：110KV10KVWp2Wc图四：3.1.1.3动作电流（以下计算基于基本侧）a、按躲励磁涌流整定 其中，：一次动作电流：可靠系数，取1.3-1.5：变压器调压分接头在中间位置时的额定电流b、按躲电流互感器二次回路断线整定其中，：可靠系数，取1.3c、按躲开变压器外部短路时最大不平衡电流整定 其中，：可靠系数，取1.3 ：电流互感器同型系数，各侧相同时取0.5，

16、不同时取1 ：电流互感器最大允许相对误差，取0.1：最大外部短路电流周期分量、：变压器各侧调压分接头位置改变而引起的误差。调压范围对称时，取调压范围的一半；不对称时，取最大调压范围、：在所计算的短路情况下，流经相应调压侧的短路电流的周期分量、：实际使用的平衡线圈匝数与计算匝数不等而引起的误差， 最初计算时取0.05，、：在所计算的短路情况下，流经各使用平衡线圈侧的短路电流的周期分量3.1.1.4计算平衡绕组三绕组变压器：其中，：取基本侧二次额定电流两绕组变压器：其中，：取基本侧二次额定电流注：平衡绕组匝数取接近计算结果的整数3.1.1.5短路绕组选择短路绕组匝数的选择应综合考虑继电器躲励磁涌流

17、性能以及短路时非周期分量对继电器动作时间的影响等因素。推荐选用“C-C”3.1.1.6应保证小方式下， 变压器内部故障有足够的灵敏度，3.1.1.7 110kv为内桥接线的情况下，应校核110KV区外故障时，差动保护是否能躲过区外最大不平衡电流。3.1.2BCH-1型差动保护3.1.2.1确定差动接线a、制动绕组及平衡饶组：双绕组变压器制动绕组接于负荷侧；三绕组变压器制动绕组接于外部故障短路电流最大的一侧，即中压侧。 b、如果中压侧额定电流不是最大，高低压侧电流大的一侧接差动绕组，另一侧接，见图一、二；如果中压侧额定电流是最大时，高低压侧电流小的一侧接差动绕组，并且将差动绕组倒极性，另一侧接，

18、见图三、四。 c、用于三卷变压器常用接线图110KV 图一：WcWzWp1Wp235KV10KV 图二：110KV10KVWcWp1Wz35KVWp2 图三：110KV10KVWp2Wp1Wz35KVWc图四：10KV110KVWp1WzWp235KVWc3.1.2.2制动绕组其中，：制动线圈匝数 ：制动系数， ：制动特性曲线的斜率，一般取0.6注：制动绕组匝数取不小于计算结果的整数3.1.2.3其余整定同BCH-2中计算原则3.1.3微机型差动保护3.1.3.1CT断线闭锁差动保护控制字的选取：63MVA及以下容量变压器CT断线闭锁差动保护，120MVA及以上容量变压器CT断线不闭锁差动保护

19、。3.1.3.2变压器差动保护的比率制动特性斜率按各厂家推荐值。3.1.3.3差动速断定值按正常运行方式下，高压侧故障有灵敏度整定，一般整定为8Ie。3.1.3.4二次谐波制动原理的差动保护其二次谐波制动系数取0.15-0.2。3.1.3.5LFP-900系列微机变压器差动保护中的“PNUM”控制字统一整定为“0”，即差动保护单相动作即出口。3.1.3.6微机差动保护相关参数整定主要参考说明书，按推荐值整定。3.2 高压侧后备保护3.2.1复合电压闭锁过流保护3.2.1.1复合电压定值电压取自变压器中压侧、低压侧母线PT 正序电压：U1=70/线 负序电压：U2=9V/线3.2.1.2电流定值

20、a、考虑主变负荷情况 ： 其中，：电流动作值，下同 ：可靠系数，取1.5：继电器返回系数，取0.85：变压器高压侧额定电流，下同b、考虑灵敏度：最小运行方式下，变压器低压侧母线三相短路时，灵敏度不小于1.5 其中，：小方式下，变压器低压侧三相短路电流3.2.1.3时间定值与中压侧、低压侧后备保护时间配合，保护动作跳变压器总出口其中，：变压器中（低）压侧后备保护最长动作时限：时间级差，一般取0.5”。下同3.2.2过负荷保护3.2.2.1电流定值其中，：可靠系数，取1.05，下同：继电器返回系数，取0.85，下同3.2.2.2时间定值6秒，保护动作发信号 3.3 中压侧后备保护3.3.1复合电压

21、闭锁过流保护3.3.1.1复合电压定值电压取自变压器中压侧母线PT 正序电压：U1=70/线 负序电压：U2=9V/线3.3.1.2电流定值a、考虑主变负荷情况 ： 其中，：变压器中压侧额定电流，下同b、考虑灵敏度：最小运行方式下，变压器中压侧母线两相短路时，灵敏度不小于2 其中，：小方式下，变压器中压侧母线两相短路电流c、与110KV后备过流保护配合 其中，：110KV侧过流定值，下同 ：110KV侧电压值，取主变高压侧额定电压（主变中间电压抽头），下同：35KV侧电压值，取主变中压侧额定电压（主变中间电压抽头）：配合系数，取1.2，下同d、与35KV出线过流保护配合其中， ：35KV出线过

22、流保护电流定值3.3.1.3时间定值第一时限：与35KV出线过流保护时间配合，保护动作跳35KV分段开关。为35KV出线路过流保护时间定值第二时限： ，保护动作跳主变中压侧开关3.3.2过负荷保护3.3.2.1电流定值3.3.2.2时间定值6秒，保护动作发信号。3.4 低压侧后备保护 3.4.1复合电压闭锁过流保护3.4.1.1复合电压定值电压取自变压器低压侧母线PT 正序电压：U1=70/线 负序电压：U2=9V/线3.4.1.2电流定值a、考虑主变负荷情况：其中，：变压器低压侧额定电流，下同b、考虑灵敏度：最小运行方式下，变压器低压侧母线两相短路时，灵敏度不小于2 其中，：小方式下，变压器

23、低压侧母线两相短路电流c、与110KV后备过流保护配合 其中，：10KV侧电压值，取主变低压侧额定电压d、与10KV出线过流保护配合其中， ：10KV出线过流保护电流定值3.4.1.3时间定值第一时限：与10KV出线过流保护时间配合，保护动作跳10KV分段开关。为10KV出线路过流保护时间定值第二时限： ，保护动作跳主变低压侧开关，同时闭锁10KV分段自投 3.4.2过负荷保护3.4.2.1电流定值3.4.2.2时间定值6秒，保护动作发信号。4. 所内变、接地变4.1速断保护4.1.1按躲过变压器低压侧故障其中，：可靠系数，取1.3 ：变压器低压侧故障三相短路电流4.1.2躲过变压器合闸涌流。

24、其中，：变压器额定容量 4.1.3动作时间，整定为0”4.2过流保护4.2.1应保证小方式下，变压器低压侧故障有不小于2的灵敏度其中，：小方式下，变压器低压侧故障，流过保护的最小短路电流4.2.2考虑所带负荷情况4.2.3如果带有消防泵等冲击负荷时，应考虑启动时冲击电流的影响。定值应可靠躲过启动时冲击电流。参考调通中心2004183号文 4.2.4考虑上下级保护之间的配合关系，配合系数取1.24.2.5动作时间，一般整定为1”。对于低电阻接地系统，接地变过流保护动作时间因接地变位置不同应做不同考虑。接地变接于10kv母线，动作时间与主变低后备跳主变低压受电开关时间一致；接地变接于主变分支处，动

25、作时间：，为主变低后备跳主变低压侧受电开关时间，取0.5”。注：低电阻（10）接地系统，接地变速断、过流保护定值应考虑10kv馈出线等发生单相接地短路时，故障电流对接地变保护的影响。在能够保证灵敏度的前提下，建议定值（一次值）不小于200A。5. 母线保护5.1固定分配式母线差动保护5.1.1启动元件整定5.1.1.1按躲过母线外部故障最大不平衡电流整定其中，：可靠系数，取1.3-1.5：电流互感器变比误差，取0.1：流过差动保护的短路电流，取、中最大者5.1.1.2按躲过母线上各元件的最大负荷电流其中，：可靠系数，取1.3-1.8：各元件最大负荷电流5.1.1.3最小运行方式下，保证母线故障

26、有灵敏度， 5.1.2电压闭锁元件5.1.2.1低电压元件 三线式线电压闭锁元件按躲开正常运行最低电压整定，并保证母线故障时有足够的灵敏度，一般取其中，：最低运行电压系数，取0.9-0.95：母线额定线电压，下同：可靠系数，取1.1：返回系数，取1.155.1.2.2负序电压元件按躲正常运行时的最大不平衡电压整定，经验取： 5.1.2.3零序电压元件 按躲正常运行时的最大不平衡电压整定，经验取：6. 备用电源自动投入部分6.1无压掉闸6.1.1低电压定值 为保证可靠性，采用两个无压鉴定元件6.1.1.1无压鉴定元件取自电压互感器时，按30%Ue整定。6.1.1.2无压鉴定元件取自所内（接地变）

27、时，按50%Ue整定。6.1.2无压掉时间其中，：保护动作时间，取上级线路保护动作最长时间或有灵敏度段动作时间、：开关跳闸时间、开关合闸时间，合计取0.5”，下同：上级线路重合闸动作时间：裕度时间，取0.5”，下同 注：当电源取自不同电源点时，计算出的时间可能不同，取较长的动作时间为整定值6.2自投6.2.1 无配合要求的，一般整定为0.3”6.2.2有配合要求的按配合要求整定，自投时间应适当加长，但不宜超过4”6.2.2.1主变中（低）压侧后备保护所用电流互感器位于主变与主变中（低）压侧受电开关之间时，中（低）压母联开关自投时间应按如下原则整定其中，：主变高压侧后备保护跳高压侧开关动作时间

28、：主变中（低）压侧后备保护跳开中（低）压侧受电开关时间6.2.2.2有地区电源经35KV、10KV并网的，自投需要加无压鉴定，自投时间应充分考虑故障后地区电源与系统解列的时间。无压鉴定一般取15V。6.3互投，一般取0.3”6.4后加速6.4.1复合电压闭锁定值 正序电压：U1=70/线 负序电压：U2=9V/线6.4.2时间定值一般取0.3”。需要考虑与上级线路0”段配合时，取0”。6.4.3电流定值6.4.3.1 考虑负荷情况a、带电压闭锁的后加速，电流定值取主变额定电流的（1.5-2）倍。b、不带电压闭锁的后加速，应考虑躲过变压器合闸涌流，取主变额定电流的（6-8）倍6.4.3.2最小运

29、行方式下，保证母线故障时有足够的灵敏度，6.4.4 110kv母联自投零序后加速保护定值按以下原则考虑6.4.4.1躲变压器空充时励磁涌流其中，：所带最大变压器的额定电流：考虑涌流的系数，一般取46.4.4.2最小运行方式下，保证母线发生接地故障有足够的灵敏度，7.重合闸7.1架空线、架空与电缆混合线路，投入重合闸；全线电缆线路重合闸停用7.2普通三相一次重合闸7.2.1单侧电源线路：重合闸动作时间应考虑故障点断电去游离时间、断路器及操作机构复归时间等因素，一般取1”。7.3带检定的三相一次重合闸7.3.1重合闸动作时间除了考虑单侧电源线路重合闸时间考虑因素外，还应考虑线路两侧保护装置不同时切

30、除故障的可能性其中，：重合闸整定时间：对侧保护最长动作时间，或对侧全线有灵敏度保护段动作时间、：断电时间、合闸时间，取0.5”：裕度时间，取0.5”7.3.2无压鉴定元件，一般取7.3.3同期鉴定元件，一般取8. 低周保护8.1低周定值及动作时间，按方式部门的要求整定8.2根据京供调200212号文，退出低周保护电流闭锁功能8.3解除闭锁周波定值8.3.1 SZH-2A/、SZH-2B/型周波继电器解除闭锁定值，取：49.5Hz8.3.2 SZH-2A/、SZH-2B/型周波继电器解除闭锁定值，取：周波定值+0.5Hz8.4电压闭锁8.4.1周波时间定值为0.2”，电压闭锁取60V/线8.4.

31、2周波时间定值为20”，电压闭锁取30V/线8.5滑差闭锁定值，取5Hz/S9. 电容器9.1延时速断保护9.1.1保证电容器端部引出线发生故障时有不小于2的灵敏度，一般整定为其中，：可靠系数，取3-5。一般取4：电容器组额定相电流9.1.2考虑电容器投入过渡过程的影响，整定为（0.1-0.2）”。一般整定为0.2”9.2过电流保护9.2.1按可靠躲过电容器额定电流整定，整定为（1.5-2）9.2.2保护动作时间整定为（0.3-1）”。一般取1”注：两段电流保护时，过流段保护动作时间取1”，如果仅有一段电流保护，电流保护时间取0.3”。9.3过电压保护9.3.1过电压定值 其中，：过电压系数，

32、取1.1：串联电抗器感抗：电容器组容抗：电容器组额定线电压9.3.2动作时间，取9”9.4低电压保护9.4.1低电压定值 其中，：母线额定线电压：可靠系数，取1.1：返回系数，取1.29.4.2动作时间，与出线路保护时间配合。其中，：馈线路最长保护动作时间：时间级差，取0.5”9.5单星形接线电容器组开口三角电压保护9.5.1按可靠躲过电容器正常运行时的不平衡电压其中，：可靠系数，取1.5：开口三角正常运行时的不平衡电压9.5.2按部分单台电容器（或单台电容器内小电容元件）切除或击穿后，故障相其余单台电容器（或单台电容器内小电容元件）所承受的电压不长期超过1.1倍电容器额定电压整定 其中，：开

33、口三角电压：灵敏系数，要求不小于1。一般取1.25：电压互感器（放电线轮）变比开口三角电压计算9.5.2.1有专用单台熔断器保护的分布式电容器组或有内部熔丝的密集型电容器组 其中，：因故障而切除的同一并联段中的电容器台数（或小元件数），的整数。，计算时取接近计算结果的整数。：电容器组的额定相电压：每相电容器的串联段数：各串联段中并联电容器的台数9.5.2.2未装设专用单台熔断器保护的电容器组，而且各元件内部没有内熔丝保护 其中，：单台电容器内部击穿小元件段数的百分数，如果单台电容器内部为n段， 。，已将代入9.5.2.3各元件内部有内熔丝保护 其中，：单台电容器内部每一段并联的小电容器元件数：每一段故障切除的元件数，。，已将代入9.5.3动作时间取0.2”9.6单星形接线电容器组电压差动保护计算原则及公式等同1.59.7双星形接线电容器组中性线不平衡电流保护9.7.1按躲开电容器正常工作时的不平衡电流整定 其中，：正常时，中心点之间的不平衡电流9.7.2计算原则同开口三角电压保护，保证部分单台电容器（或单台电容器内小电容元件）切除或击穿后，故障相其余单台电容器（或单台电容器内小电容元件）所承受的电压不长期超过1.1倍电容器额定电压。 其中，：中性点间流过
