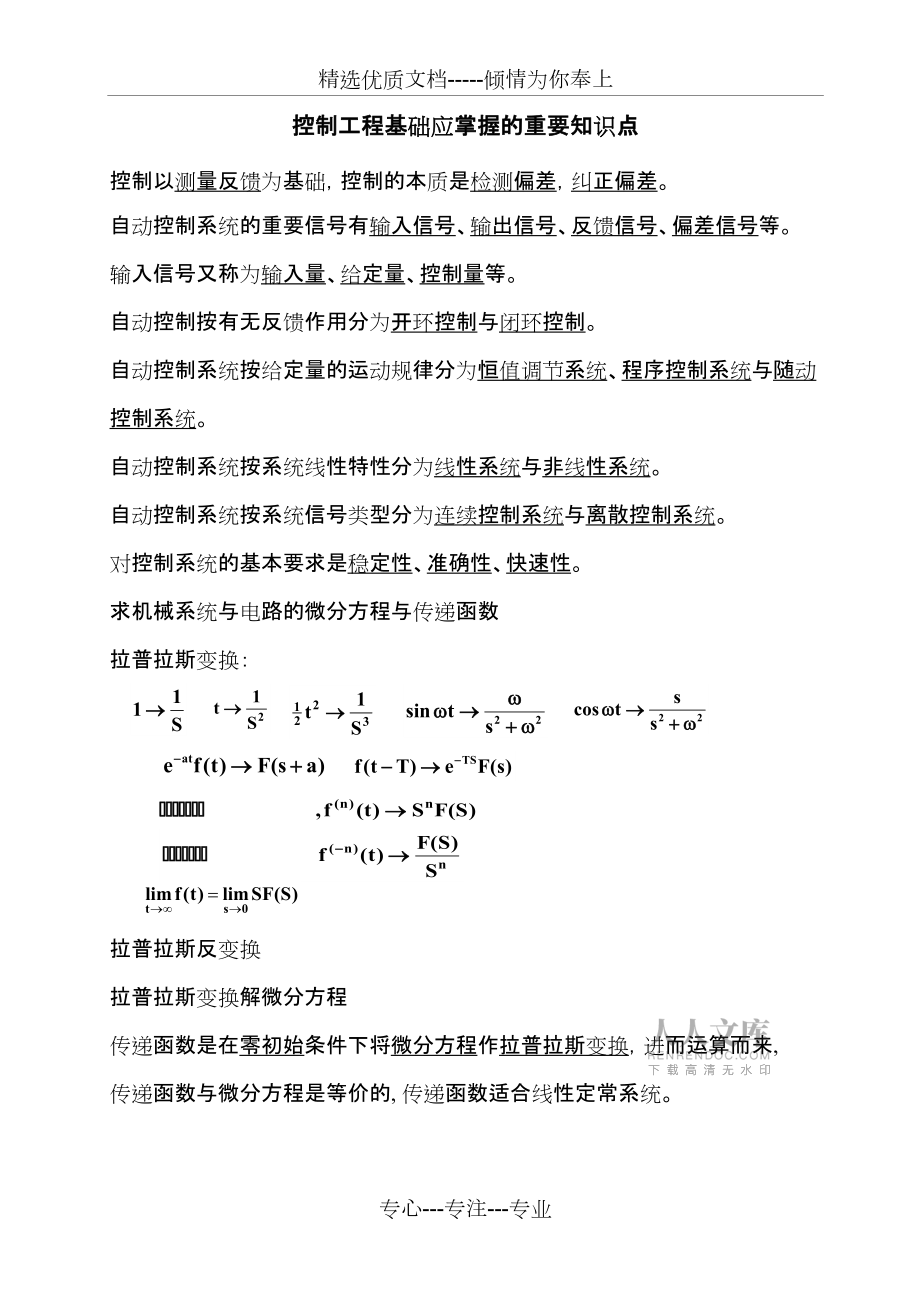

1、精选优质文档-倾情为你奉上控制工程基础应掌握的重要知识点专心-专注-专业控制工程基础应掌握的重要知识点控制以测量反馈为基础，控制的本质是检测偏差，纠正偏差。自动控制系统的重要信号有输入信号、输出信号、反馈信号、偏差信号等。输入信号又称为输入量、给定量、控制量等。自动控制按有无反馈作用分为开环控制与闭环控制。自动控制系统按给定量的运动规律分为恒值调节系统、程序控制系统与随动控制系统。自动控制系统按系统线性特性分为线性系统与非线性系统。自动控制系统按系统信号类型分为连续控制系统与离散控制系统。对控制系统的基本要求是稳定性、准确性、快速性。求机械系统与电路的微分方程与传递函数拉普拉斯变换：拉普拉斯反

2、变换拉普拉斯变换解微分方程传递函数是在零初始条件下将微分方程作拉普拉斯变换，进而运算而来,传递函数与微分方程是等价的, 传递函数适合线性定常系统。典型环节传递函数：比例环节K 惯性环节 积分环节 微分环节一阶微分环节 振荡环节 二阶微分环节传递函数框图的化简C(S)G(S)R(S)H(S)E(S)B(S)闭环传递函数开环传递函数误差传递函数闭环传递函数是输出信号与输入信号间的传递函数。误差传递函数又称偏差传递函数，是偏差信号与输入信号间的传递函数。系统输出信号称为响应，时间响应由瞬态响应与稳态响应组成。系统的特征方程是令系统闭环传递函数分母等于零而得。特征方程的根就是系统的极点。一阶惯性系统

3、的单位阶跃响应：特征方程为：特征方程的根（即极点）为：单位阶跃信号系统进入稳定状态指响应c(t)进入并永远保持在稳态值c()的允许误差范围内，允许误差常取2%或5%调整时间二阶振荡系统：特征方程为：特征方程的根（即极点）为：单位阶跃响应c(t)：二阶系统的瞬态响应指标：峰值时间最大超调量调整时间系统稳定的充要条件是系统特征方程的根（极点）全部具有负实部。劳斯稳定判据，劳斯计算表稳定的充要条件是劳斯计算表的第一列各项符号皆为正。第一列各项符号改变的次数就是正实部根（不稳定根）的个数。误差（偏差）E(S)的求法，稳态误差系统按开环（即系统内部）积分环节 的个数=0，1，2分别称为0型、型、型系统。

4、稳态误差ess表（P73表3-1）对数频率特性图（Bode 图）包括对数幅频图与相频图。比例环节、惯性环节、积分环节、微分环节、一阶微分环节、振荡环节、二阶微分环节的Bode图（ 、 ）频率特性相频 ：高阶系统Bode 图的绘制最小相位系统指开环传递函数的零点和极点不处在复平面右半部的系统，即开环（系统内部）由 、 、 、 、 和 构成的闭环系统。对于最小相位系统闭环稳定的充要条件是：开环Bode图穿越频率cgc:L()穿越0dB线时对应的频率；g:()穿越-180°线时对应的频率。对于最小相位系统，开环Bode图上c处，()应在-180°线上方，闭环才稳定。相位裕度L()()0dB-180°0°cg自控系统设计时常取对于最小相位系统，开环Bode图上g处，L()应在0dB线下方，闭环才稳定。幅值裕度20lgkgL()()0dB-180°0°cg20lgkg
