天然气监控系统技术方案

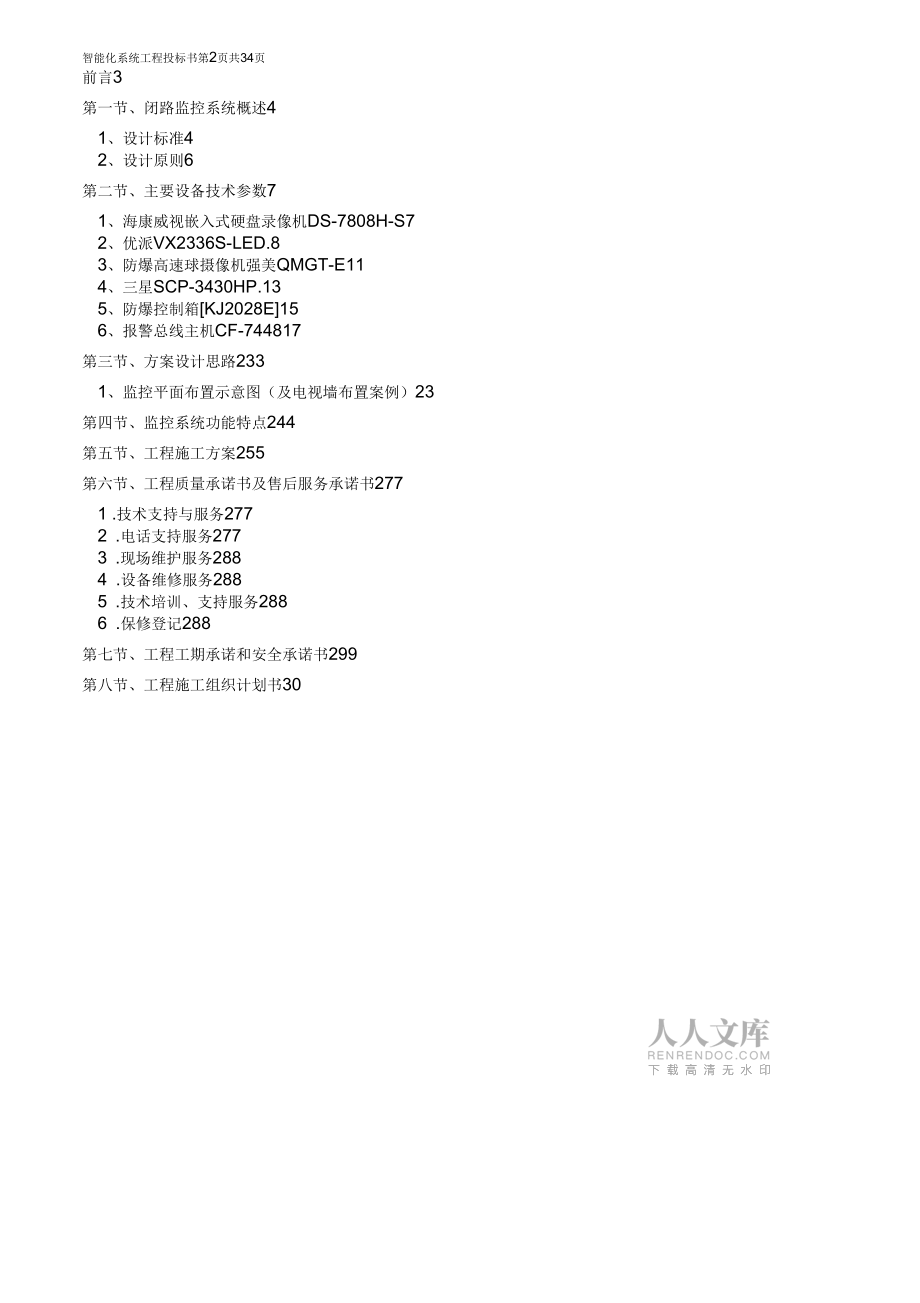

1、编号：ANG-GC-XXXX-XXXXXX省天然气XXX支线工程智能化系统采购及施工项目招标单位:投标单位:投标时间:XXX-XX-XX目录智能化系统工程投标书第2页共34页前言3第一节、闭路监控系统概述41、设计标准42、设计原则6第二节、主要设备技术参数71、海康威视嵌入式硬盘录像机DS-7808H-S72、优派VX2336S-LED.83、防爆高速球摄像机强美QMGT-E114、三星SCP-3430HP.135、防爆控制箱KJ2028E156、报警总线主机CF-744817第三节、方案设计思路2331、监控平面布置示意图（及电视墙布置案例）23第四节、监控系统功能特点244第五节、工程施

2、工方案255第六节、工程质量承诺书及售后服务承诺书2771 .技术支持与服务2772 .电话支持服务2773 .现场维护服务2884 .设备维修服务2885 .技术培训、支持服务2886 .保修登记288第七节、工程工期承诺和安全承诺书299第八节、工程施工组织计划书30、儿、,刖百非常感谢XXXXXT限公司对我公司的信任，给予我们参与XX省天然气“XX支线”智能化系统工程采购、施工投标的机会。我们会珍惜这个机会，充分利用我们在以往大型工业区项目中的智能化系统工程实际经验，全局综合采购，分期段科学施工，优质高效完成及整体工程的竣工验收，移交培训，全方位配合天然气运营公司完成智能化安防系统的开通

3、使用，售后维保及增值服务。XXXX智能技术有限公司与安徽省天然气开发有限责任公司建立并保持了良好的合作关系,我司已参与实施贵方公司所建立的站点“xx-xX'、"xx-xx、"xx'、“xx、”xx等项目智能化系统工程的采购及安装，并在公司内部成立了“天然气项目事业部”全面配合贵公司项目工程采购施工和售后服务工作。我们会努力争取并一如既往全力配合贵司“XXXX-XXX项目的智能化安防系统工程采购安装的工作，为将本项目建设成为天然气一流，达到国家工业环境金奖标准的工业区目标贡献力量。我们的目标是为配合XX省天然气开发有限责任公司，对所有项目安防系统施工采购、共同

4、建设现代化高科技高标准的智能化系统。因此，我们以先进、可靠、经济、实用为宗旨，本着合理运用建设单位资金为原则，进行该套智能化系统技术投标方案的设计。我们希望与有关部门通力配合，共同建设一个现代化高科技、高标准的智能化气站。为了这个目标的达成，我们将联合设备供应商尽所能发挥在综合电子信息系统建设方面的资源和优势，包括人才、技术、资金、经验等方面优势，以至在尖端科技开发应用、国际信息交流、专业厂商配合等方面的优势。共同努力把“气站”智能化系统建设成现代化样板工程。本采购施工方案就天然气站智能化安防系统方案从选型、方案采购、施工组织管理及其维护等各方面进行全面的描述。1设计标准参考建设部规定的智能化

5、安防系统示范工程的三星级标准、结合厂区具体情况，打造安全、舒适、便捷的智能化安防区域，信息传输通道以宽带光纤接入网络为主干、实现交互式数字视频业务，在条件容许的情况下采用智能子系统集成技术。并充分考虑其子系统的运行模式，满足和达到其先进性、可扩展性和科学性。2设计的原则智能化系统工程投标书第4页该厂区的智能化建设系统设计中以技术防范为重点，营造一个舒适、安全、科学、有效、捷的企业管理特色；做应用技术成熟可靠、不同功能优化组合、综合成本经济合理；”第一节、闭路监控系统概述1、设计标准GB9361-1988计算机场地安全要求GB50052-1995供配电系统设计规范DB34/2212001安全技术

6、防范工程检验规范GB50348-2004安全防范工程技术规范GB/T50314-2000智能建筑设计标准1999290建筑智能化系统工程设计管理暂行规定GA/T75-94安全防范工程程序匕要求GA/T70-94安全防范工程费用预算编制办法GA/T74-94安全防范系统通用通行符号GBJ115-87工业电视系统工程设计规范DBJ08-16-90公共场所监视电视系统设计规范GB50198-94民用闭路监视电视系统工程技术规范GB12663-1990防盗报警控制器通用技术条件GB16796-1997安全防范报警系统设备安全要求和试验方法JGJ/T16-1992民用建筑电气设计规范电子计算机场地通用规

7、范GB/T2887-2000设计原则： 可行性和适应性系统要保证技术上的可行性和经济上的合理性。 实用性和经济性系统建设应始终贯彻面向应用，注重实效的方针，坚持实用、经济的原则。智能化系统工程投标书 先进性和成熟性系统设计既要采用先进的概念、技术和方法，又要注意结构、设备、工具的相对成熟。不但能反映当今的先进水平，而且具有发展潜力，能保证在未来若干年内占主导地位。 开放性和标准性为了满足系统所选用的技术和设备的协同运行能力，系统投资的长期效应以及系统功能不断扩展的需求，必须追求系统的开放性和标准性。 可靠性和稳定性在考虑技术先进性和开放性的同时，还应从系统结构、技术措施、设备性能、系统管理、厂

8、商技术支持及维修能力等方面着手，确保系统运行的可靠性和稳定性，达到最大的平均无故障时间。 安全性和保密性在系统设计中，既考虑信息资源的充分共享，更要注意信息的保护和隔离，因此系统应分别针对不同的应用和不同的网络通信环境，采取不同的措施，包括系统安全机制、数据存取的权限控制等。 可扩展性和易维护性为了适应系统变化的要求，必须充分考虑以最简便的方法、最低的投资，实现系统的扩展和维护。 融合性和主题性突出该地块艺术主题，与艺术主题的统一和协调。智能系统目标是营造安全、高效、文明、方便、舒适的社区环境，最终体现现代科技给人类生活带来的现实关爱。在设计中必须处处体现以人为本的设计思想，始终贯穿智能化方案

9、与环境的协调统一、紧贴用户需求。随着市场经济的快速发展，而随之对企业的综合管理也提出了较高的要求，数字监控系统是任何企业安全防范技术体系中的一个重要组成部分，是一种先进的、防范能力极强的综合系统，它可以通过遥控摄像机及其辅助设备（云台、镜头等）直接观看被监视场所的情况，一目了然；同时它可以把被监视场所的图像和声音全部或部分的记录下来，这样就为日后对某些事件的处理提供了方便条件及重要依据，同时电视监控系统还可以与防盗报警等其他安全技术防范体系联动运行，使防范能力更加强大。2、设计原则1、先进性和成熟性当今的世界是高科技的时代，通信和计算机技术的发展可谓日新月异。所以我们的方案应适应新技术发展的潮

10、流，在系统设计和产品的选择时，既考虑到技术和产品的先进性，又考虑到其成熟性，以满足信息化建设的业务应用需求充分依靠我们的技术优势，在设备上采用国际最先进的数字化视频压缩、解压、存储技术，以及最可靠的CCDjg像机科技成果，使该系统在相当长的时间内与科技发展相适应，并使系统具有强大的发展潜力。2、可用性和可扩展性伴随业务的不断扩大，监控安防工程是一个具有延续性的工程，其系统配置应充分考虑将来根据应用及科技发展情况，系统能方便的进行扩容或升级，特别是功能操作方法力求简便，软件界面力求友好，数据处理，管理模式均采用模块化。使今后的扩充不仅能充分保护原有投资，而且具有较高的综合性能价格比。所以，在方案

11、的设计过程中，既要考虑在现在的投资情况下使系统达到应有的效能，又要考虑到今后系统可能需要扩展时的需要，保护投资者利益。3、开放性和安全性在系统设计的整个过程中，为了系统的扩展和与其它系统的互联，技术的选择都考虑到开放性的要求，为满足今后发展的需要，系统在使用的产品系列容量及处理能力，未来技术发展方面具有很强的兼容性。各种终端设备可以直接互换，黑白、彩色兼容，制式兼容。传输技术可以直接面向计算机网络发展的各种传输媒介及远程信息共享。在以后升级过程中简便、经济而能不淘汰已有设备，不增加基础设备的成本。同时也考虑到系统安全性的要求4、可靠性和可管理性方案中所设计的系统和产品都考虑到了系统的可靠性及产

12、品的可靠性，所有采用的技术与产品均为知名品牌，已经被证明为成熟的而且面向工程是稳定的。在工程方案的设计中也必须考虑工程中所可能遇到的各种情况，避开造成不稳定性的可能。与此同时，为了方便管理人员，对所建设的监控工程的管理，在系统的设计过程中，也考虑到系统的可管理性。第二节、主要设备技术参数1、海康威视嵌入式硬盘录像机DS-8108HF-S详细参数海康威视DS-8108HF-S详细参数 产品类型：网络硬盘录像机基本参数 操作系统：嵌入式操作系统 压缩标准：视频：H.264视频参数音频：OggVorbis 视频制式：PAL/NTSC制式录像管理录像回放支持4路同步回放视频输入8路，BNC接口，1.0

13、Vp-p,75a视频输出2路，BNC接口，1.0Vp-p,75Q,1路VGA输出音频输入8路，BNC接口，2.0Vp-p,1kQI/O接口音频输出1路，BNC接口报警输入16路报警输入报警输出4路报警输出其它接口RS232,RS485,RJ-45,3个USB2.0苴它参数语首对讲1个语音对讲输入，BNC接口，2.0Vp-p,1kQ本地存储8个SATA接口，每个接口支持容量大于2TB的硬盘电力规格 电源电压：AC220V,47-63Hz 电源功率：w50W（不含硬盘）外观参数外形尺寸：445>470X90mm产品重量：8kg环境参数 环境温度：-10-55C 环境湿度：10%-90%2、优

14、派VX2336S-LED优派VX2336S-LED详细参数基本参数产品类型屏幕尺寸屏幕比例最大分辨率最佳分辨率高清标准面板类型背光类型动态对比度静态对比度LED显示器,广视角显示器23英寸16:9（宽屏）1920x10801920x10801080p（全高清）IPSLED背光2000万：11000:1灰阶响应时间6ms显示参数点距亮度可视面积可视角度色域0.265mm250cd/m2扫描频率509.184X286.416mm178/178°72%水平：24-83KHZ垂直：50-76HZ带宽面板控制控制方式语言菜单接口视频接口外观设计机身颜色外观设计产品尺寸产品重量底座功能壁挂其它H

15、DCP电源性能消耗功率安规认证其它性能其它特点上市时间显示器附件Anolog:185MHzDigital:165MHz按键纠错英文，德语，法语，意大利语，西班牙语，俄语，葡萄牙语，土耳其语，简体中文纠错D-Sub（VGA）,DVI-D黑色全新黑色雾面内衬+烤漆的边框和底座设计，立体美观，风格新颖548>426X201mm（包含底座）614>522M39mm（包装）3.63kg（净重）5.62kg（毛重）倾斜纠错支持壁挂支持HDCP100-240V,50-60HZ最大:35W典型:28WCB,WEEE,RoHS,REACHSVHCList,EuP,TCO5.0,WindowsXP/V

16、istaBasic,UL,cUL,FCC-B/ICES003,ULAR/TUV-S,NOM,EnergyStar5.0,EPEATSilver,CE,ERGO,GOST-R+Hygienic,UkrSEPRO,CCC,CELLevel2,BSMI,PSB,C-TICK,KC,e-standby,SASO倾斜：-5-20度SuperClear?技术让屏幕视角更广sRGB色彩校正技术，色彩管理提供准确的色彩精度温度:0-40C(32104°F)湿度：20-90%(无凝结状态)海拔：0-3000m2011年08月点距:0.265mm 亮度:250cd/m2 可视面积：509.184286.

17、416mm 可视角度:178/178°显小参数 色域：72% 扫描频率：水平：24-83KHZ：50-76HZ 带宽:Anolog:185MHzDigital:165MHz 控制方式：按键面板控制语言菜单：英文，德语，法语，意大利语，西班牙语，俄语，葡萄牙语，土耳其语,简体中文接口 视频接口:D-Sub（VGA）,DVI-D 机身颜色：黑色 外观设计：全新黑色雾面内衬+烤漆的边框和底座设计，立体美观，风格新颖 产品尺寸：548M26>201mm（包含底座）614X522X139mm（包装）外观设计产品重量：3.63kg（净重）5.62kg（毛重）底座功能：倾斜壁挂：支持壁挂产品

18、名称:防爆高速球产品型号：QMGT-Ex产品介绍：功能特点： 智能变速功能，云台转速随景深自动调整. 内置电源转换器，不需另加防爆电源箱，真正的一体化设备，安装方便，节省成本 多种供电模式方便选择，AC220V/AC12V-24V/DC12V-36V（供电方式可定制） 内置防雷保护，防雷击，防浪涌. 内置加热功能，可在低温环境下正常运行，球机内温度和环境温度显示 采用优质电机，发热量小，低速运转不抖动. 低温环境开机保护. 多种摄像机方案选配. 黑色内罩摄像机更隐蔽. 外观优美，抗腐蚀. 内置OSD菜单，界面友好，易操作. 无级变速，连续360°水平旋转,垂直180°自动翻

19、转. 条巡航总线（27预置点/路）. 条花样寸3描，4条线扫，8个区域，8个隐私保护. 指南针功能，屏幕显示坐标方向. 预置球机软件更新接口. 自动运行记忆，防掉电丢失. 手工操作后恢复自动运行. 下罩采用聚碳酸酯复合航空材料，硬化、防雾处理，具有足够的强度和优良的耐腐蚀性 支持多种机芯：索尼、日立、三星全系列，LG923/927,CNB22倍/27倍.防爆高速球描述：防爆性能符合GB3836.1-2000爆炸性气体环境用电气设备第1部分:通用要求、GB3836.2-2000爆炸性气体环境用防爆电气设备第2部分:隔爆型“d%的规定制成隔爆型结构。适用于具有口A、UB、UC类可燃性气体，引燃温度

20、组别为T1-T6组的1区、2区，可燃性气体或蒸气与空气形成的爆炸性混合物的场所，也适用于引燃温度组别为T1-T6组的20区、21区、22区，含有可燃性粉尘智能化系统工程投标书第12页共34页混合物的场所。如：石油、化工、矿井、军工、医药、油库、轮船、钻井平台、加油站、花炮生产、粮食加工储存等。QMGT-EX防爆高速球型摄像机是先进的防爆监控设备，它综合了传统防爆设备和智能高速球机的优点，使防爆监控设备的功能和易用性大幅提高。其设计可满足口C气体组（典型为氢气、乙焕、乙烯、焦炉煤气、二甲醛等）及可燃性粉尘等极为特殊的环境的使用要求，其制造符合IEC60079,IEC21641,GB3836-20

21、00及GB12476.1-2000标准的规定；球机内部结构高度集成，电路设计简洁，散热量少有利于摄像机高温作业；具有快速追踪，360。无限位旋转，180。自动翻转，花样扫描，模式路径和屏幕菜单等功能。作为防爆高端监控产品，此球机功能强大，稳定可靠，使用和安装方便，具有较高的性价比。防爆高速球技术参数:产品型号：QMGT-Ex防爆标志ExdIICT6防护等级IP66白平衡自动白平衡成像器件彩色1/3(1/4)"SONYSuperHADCCD同步方式电源同步信号制式PAL电子快门1/1s至1/10000s解析度480TVLin自动增益（AGC）自动视频输出1.0Vp-p（75Q复合视频）

22、AE控制自动日夜切换自动（ICR自动切换）EV补偿-10.5至+10.5dC(1.5dB段)水平速度0.08°300°/S背光补偿（BLC）开/关垂直速度0.08°300°/S镜头18倍变焦f=4.1至73.8mm(F1.4至F3.0)水平旋转范围360°连续旋转数字变倍12x(216倍变焦)倾斜旋转范围0°90°行扫描/场扫描15.625KHz/50Hz预置位220个视场角48°（广角）/2.8。（长焦）预置位精度垃1°供电电压AC1630V,推荐电压AC24V自动巡航4条工作电流<2A模式记录4

23、条，每条记录时间大于180秒消耗功率室内：8VA,室外：45VA自动扫描4条环境温度室内安装方式：-10C+50C;室外安装方式：-35C+50C区域设置8个，支持区域内扫描大气压力80KPa106KPa通信接口RS485相对湿度<95%RH(+25C波特率2400/4800/9600/19200BPS产品材质不锈钢加热器0Ci5c开启，8C3C断开外形尺寸长460X宽310X高390支持协议PELCOD、PELCO-P等多种常见协议重量020kg双滤光片系统自动开启CDS控制出线孔规格G-1/2"最低照度彩色：1.0Lux,黑白：0.1LUX出线孔数量1信噪比>50dB

24、安装方式专用支架、立柱4、三星球形摄像机：三星三星SCP-3430HP详细参数硬件性能产品类型模拟摄像机产品功能宽动态产品外形快球图像性能分辨率总像素795（水平）x596（垂直），752（水平）x582（垂直）其他参数成像器件1/4英寸ExwaveHADCCD镜头3.2-138.5mm（43x光学变焦）彩色0.7LuxF1.65（50IRE）,0.001Lux（感光度x512）;黑白0.07LuxF1.65（50IRE）,0.0002Lux（感光度x512）水平清晰度彩色600TVL,黑白700TVL电子快门1/50-1/10,000sec信噪比52dB视频输出CVBS:1.0Vp-p/75

25、复合视频报警输入报警输出控制接口动态侦测电源电压电源功率外观参数产品尺寸产品重量产品颜色环境参数环境温度环境湿度8路输入3路输出RS-485支持AC24V最大11W/47W（风扇/加热器开）7228X256mm4.5Kg浅灰色/铝合金-50-50C90%RH以内产品类型：模拟摄像机硬件性能产品功能：宽动态产品外形：快球图像性能 分辨率：总像素795（水平）x596（垂直），752（水平）x582（垂直） 成像器件：1/4英寸ExwaveHADCCD 镜头：3.2-138.5mm（43x光学变焦+16倍电子变焦） 最低照度：彩色0.7LuxF1.65（50IRE）,0.001Lux（感光度x51

26、2）;黑白0.07LuxF1.65（50IRE）,0.0002Lux（感光度x512） 水平清晰度：彩色600TVL,黑白700TVL 电子快门：1/50-1/10,000sec 信噪比：52dB 视频输出：CVBS:1.0Vp-p/75血合视频其他参数 报警输入：8路输入 报警输出：3路输出 控制接口:RS-485 动态侦测：支持 电源电压：AC24V 电源功率：最大11W/47W（风扇/加热器开） 内置TVS1500W防雷保护器 内置温度显示功能 产品尺寸：？228X256mm外观参数 产品重量：3Kg 产品颜色：浅灰色/铝，塑料环境温度：-50-50C环境参数环境湿度：90%RH以内5、

27、防爆控制箱KJ2028EKJ2028EKJ2028E防爆控制箱产品特点采用不锈钢材料制造可安装一定尺寸的其它电器设备具备6个出线孔防护等级IP68室内、室外安装，全天候使用产品描述KJ2028E防爆控制箱是成熟的防爆监控设备，产品内部能够安装一定体积的电器设备，不锈钢外壳能够提供强有力的防护，被广泛应用在具有易燃易爆气体的环境中认证防爆标志KJ2028EExd口CT6(不含乙焕)防爆合格证号KJ2028ECNEx10.1194电气指标输入电压220VAC输入电压范围10%工作电流<300mA机械指标材质不锈钢304或316L防护等级IP68内部可用空间KJ2028E240(L)x210(

28、W)x100(H)mm重量15.8Kg/12Kg运输重量19Kg/15Kg出线孔数量6出线孔规格G-3/4”安装方式壁装、底座、固定支架6、报警总总线主机报警总线主机CF-7448新增功能 具备双串口，可接有线无线键盘。 支持双向通信，可接8个双向有线键盘，8个双向无线键盘，8个双向智能遥控器。 支持GSM传输，支持TCP/IP协议，联网报警设置。 采用全新16位高速单片机，性能稳定。基本功能 全中文液晶显示，方便操作。 自带8个防区，以两芯总线方式（不包括探测器电源线）可扩展240个防区，共248个防区。 总线总长度达2.0km（直径1.5mm）。 可接15个键盘，分为8个独立分区，可分别独

29、立布防/撤防。 支持双向有线无线键盘，双向智能遥控器。 控制程序采用C+语言编写，可靠性高。 有200组个人操彳密码；30种可编程防区功能。 可选择多种防区扩展模块：有八防区扩展模块FC-7408、单防区扩展模块FC-7401、双防区扩展模块FC-7402、六防区键盘FC-6Zkey、及带地址码的探测器。 辅助输出总线接口可接FC-7412、FC-32B继电器输出模块等外围设备。可实现防区报警与输出一对一，多对一，一对多等多种报警/输出关系。 通过FC-7412可实现与计算机的直接连接，或通过接口的设备与LAN连接。 可通过PSTN与报警中心连接，支持4+2、ContactID等多种通讯格式。

30、 可实现键盘编程或远程遥控编程。 支持无线扩充功能：2个无线接收器，112个无线探测器或按钮，5个无线键盘。 为需安装多防区安防系统打造。报警总线继电器输出模块DSR-32C是一个总线继电器输出板包含有32个继电器输出终端，它们的报警输出（短路或开路）可以通过设置内部的跳针来控制当DSR-32C1接到一个主机上，这些输出可以由主机来控制，而且可以设置为一对一、一对多或多对一。品牌：博世BOSCH型号：DSR-32C名称：继电器联动模块 直接连接DS7400xi报警主机.实现警报联动输出。 直接连接DS7240艮警主机。实现警报联动输出。 连接运行CMS7000M下SW次件的PG实现警报联动输出

31、。 连接MT系统.使用MTS嫩件.实现继电器输出控制。 功能1,或功能2,或功能4可以和功能3同时使用。 使用上述1.2,3功能时.可设定一对多或多对一的联动方式。 产品名称32路继电器模块 工作电源电压DC12V-15V 输入电源电压AC100V-240V 电器功耗MAX:15W,MIN:0.5W 继电器触点负载（阻性）1A240VAC,触点接触电阻（l00mQ） 工作温度0C-50C 产品重量2.85KG 产品尺寸432*180*52mm（不包含继电器输出端子和RS232i口） 产品结构金属外壳可以应用在DS7400Xi-CHI和DS724I®制主机上 一个电源LED指示灯和32

32、个继电器LED指示灯 自动或手动继电器复位输出 电流（220VACM）电流为1A 接点电阻100mW 电源要求 功率30W 电压（输入）220±10%VAC三光束红外对射探头产品型号ABL-50D/BABL-100D/BABL-150D/BABL-200D/BABL-250D/B室外警戒距50m100m150m200m250m离室内警戒距150m300m450m600m750m离光束数6光源红外数字脉冲式感应速度50700ms报警输出-常闭和常开;接点容量AV/DC30V/0.5mA;红外线光传输常规报警输出-RS-485总线工作电压DC13.824V;AC1118V工作电流60mA

33、80mA80mA80mA80mA长寿命模式30mA40mA40mA40mA40mA使用温度-25C55C使用湿度5%95%（RH）防拆输出常闭（NC）接点容量AV/DC24V/0.5mA水平角度调360°节垂直角度调±10°节外壳材料德国PC备注后缀带D为可拆分双系统对射；后缀带B为总线式输出对射两光束红外对射探头ABE-50ABE-10ABE-15ABE-200产品型号ABE-250/B/B0/B0/B/B室外警戒50m100m150m200m250m距离室内警戒150m300m450m600m750m距离光束数3光源红外数字脉冲式8段变频感应速度35700ms

34、报警输出-常闭和常开（NC&NO）接点容量AV/DC30V/0.5A常规报警联动是工作电压DC13.824V;AC1118V工作电流60mA65mA65mA65mA70mA长寿命模40mA32mA32mA32mA40mA式使用温度-25C55cft使用湿度5%95%(RH)防拆输出常闭（NC）接点容量AV/DC24V/0.5mA水平角度180(均0)调节垂直角度调节±10°外壳材料德国PC备注后缀带B为总线式输出对射被动微波红外探头型号DG-85探测方式两组双元红外+人工智能工作电压916VDC消耗电流约50mA自动温度补偿?灵敏度可调?自检功能?报警输出固态继电器

35、，常闭常开型,防拆接口常闭型，50mA/30VDC防水等级IP65防宠物30kg抗白光干扰>15000LUX安装方式壁挂安装高度1.82.4m左右外观尺寸176>83>66mm>100mA/30V10Q内部阻抗有线声光警号产品型号MD-205额定电压额定电流工作电压声压12VDC300mA9-15VDC108i3(dB/30cm)安装支架设备类型：红外对射配件产品简述：艾礼富红外对射不锈钢安装支架，适用于艾礼富所有主动红外对射产品系列.T/L.采用高档不锈钢材料，美观耐用.产品特性1:30cm-50cm,适用于ABT系列的二/三光束不锈钢“1/T”型对射产品特性支架第三

36、节、方案设计思路1、监控平面布置示意图（及电视墙布置案例）柱礼找示范案例每个设备供电上我们安装三级防雷插排第四节、监控系统功能特点可靠的移动侦测功能提供更为先进的移动侦测技术软件，可以动态调整其分析精度，既能检测到微小的运动，同时又不会产生误报。可靠的动态侦测与录像配置相结合，能够有效地降低存储空间并能实现变帧率录像方案。强大的报警上传功能系统主机可接收前端的移动侦测报警和外部探测器报警，并能对两种报警信息进行分别处理，如对移动侦测报警可实现画面切换，对外部探测器报警除了能进行画面切换外还可以在中心实现报警输出联动警号、灯光、拨号器等，由此即可实现各分散监控区的集中报警联网功能；杰出的网络传输

37、特性独有的动态调整编码参数功能，非常适合网络传输要求，可以根据网络的实际情况，动态调整图像质量和帧率，保证图像的质量和流畅性。支持CIF和QCIF格式编码，能够实现真正意义上的窄带连续传输，可以通过ISDNDD消窄带网络传输连续图像。集中管理软件采用先进的C/S架构管理模式，一套软件就可以实现对监控系统各项相关硬件和所有用户的集中管理。监控系统所有硬件部分配置信息由系统服务器端统一管理，经注册后，即可实现组网。所有用户的权限分配由服务器端统一注册管理，管理员只需在服务器端进行设置，就可实现所有用户的远程集中管理，大大提高了系统的安全性和方便性。优秀音视频质量采用H.264图像压缩标准，动态码率

38、编码，对不同的场景及活动图像，能保证图像质量恒定，即使剧烈活动也不会出现马赛克现象；采用G.722语音压缩标准，压缩比高于MP3更加适合硬盘录像和网络传输。极大节省硬盘空间采用H.264压缩算法，与传统MPEG-4算法相比，在同等图像质量的前提下，其压缩比提高将近30%同时G.722的音频压缩技术合音质更加流畅和动听。每小时仅有60-150MB存储量，能够保持更长的记录时间，节省存储成本，降低维护费用。视频帧率连续可调，适合各种安防应用录像精准，杜绝丢帧独特的预录制功能，文件之间均有重叠部分，完全杜绝丢帧。独有的动态侦测延时录像和文件追加功能，避免特殊情况下录像文件的缺失，避免文件碎片的出现。

39、特殊的文件写盘方式，提高硬盘使用寿命，加强系统稳定性完备的检索功能智能化系统工程投标书第25页共34页可对录像文件、抓拍图片、系统日志、进行分类检索，可订制系统日志内容，使查找快速，定位准确。强大的电视墙切换功能可以实现管理人员可随意想看任何一路监控图像，即可以把它调到电视机上显示，并可控制它。第五节、工程施工方案一、保证工期的措施1）现场组织实行项目法管理，组织严密的项目管理班子，形成快速决策、指挥灵活的可靠管理系统；2）重视图纸会审工作，同时在施工中，及时提前将施工图中的问题提出，避免设计方面影响到施工进度；3）严格按施工进度计划组织施工，采用网络计控制工期，项目编制作业计划，做到以日保旬

40、，以旬保月、以月保总工期。使施工既有预见性，又有短时期的计划调整，确保施工计划顺利实现。4）及时提出材料、机具计划，并按计划或工程需要及时组织进场，同时加强机具的维修及保养工作，杜绝因材料、机具等情况影响工期的现象。5）合理紧凑的安排施工计划，多方面同时施工，选用精兵强将，利用不影响住户正常生活的休息时间组织施工，提高工作效率，加快工程进度。6）搞好安装、装饰的交叉配合。明确总、分包之间的责、权、利关系，同时加强施工现场的施工管理系统的组织领导，做到统一指挥、统一协调，以适应多变的客观条件。7）甲方积极配合，尽可能的消除与施工相互干扰现象；工程进度款按时拔款，材料计划精心安排，保证工程正常施工

41、。甲方应当及时提供必要的器具或协助，以免耽误工期。二、质量保证体系根据该工程确定的质量目标，采取以下措施予以保证质量目标的实现：1）建立公司经理为首的质量监控体系。设置项目总工程师，严格实行技术交底制度，建立健全三检制度和工序交接检验制度。2）根据项目施工的特点，落实技术管理、质量管理责任制。加强项目机构人员、岗位、责任的落实，对工程质量实施全面的控制。3）严格按国家施工及验收规范、质量检验评定标准及有关规范规定对各分项工序进行质量检查和控制。4）施工人员必须认真熟悉图纸，及早发现问题并及时会同设计和有关单位研究解决，且工程变更必须有书面通知。5）坚持三级技术交底制度，层层落实。特别是在各分项

42、施工前，工长应向班级进行详细的技术交底，交底应包括技术要求、质量标准、施工方法、劳动力组合、机具使用等。6）要坚持材料检验制度，不合格的材料、产品、半成品决不能使用。7）隐蔽工程进行前，应会同甲方、监理、质检等单位经检查验收合格后方可施工，隐蔽验收记录应内容齐备、完善。8）加强产品的保护工种，教育员工不仅爱护自己的产品，也要爱护其他施工单位的产品。三、安全保证体系1）建立以质安部为首的安全保证体系，以项目为中心，完善落实安全岗位责任制，按照“谁指挥谁负责，谁施工谁负责，谁操作谁负责”的原则，使岗位责任制落实到各层次、各部门、各班组及每个人。2）班前进行安全活动，由班组工种安全员进行当日作业的安

43、全交底，项目安全员进行安全巡视检查。3）班组工种安全员随时检查作业的安全状况，发现事故隐患，立即整改。项目安全员每天组织一次检查，公司每六天组织一次检查。检查和整改建立文字记录。4）严禁无证人员从事特种作业。坚持逐级进行技术交底的同时必须进行安全操作交底，逐条落实到班组个人，并经常进行检查监督，认真执行。坚持班前安全活动，并作好记录。1 .人员培训：为了使得甲方指定的有关人员能熟练修理和操作整个系统，保障系统在以后的良好运作，我公司免费为用户的操作和管理人员进行培训。培训地点可以在我方公司内，也可以在用户现场进行指导。我公司对用户的培训分为两种形式：（1）、施工现场培训；（2）、验收合格交付使

44、用，用户使用培训I。施工现场培训：在施工过程中，我公司派工程师负责现场施工，同时会邀请甲方管理人员到现场边施工边讲解用户使用培训：工程验收后，公司派工程师对用户使用人员进行一周的用户使用培训培训内容：、系统工作原理；、系统硬件、软件组成及功能特点；、设备操作；、一些常规维护及故障处理。第六节、工程质量承诺书及售后服务承诺书感谢司对我们的信任和支持，我们将为自己所提供的工程内容提供以下工程质量承诺和竣工后期服务：质量承诺：1,对于在本工程中所用到的所有产品均提供厂家的产品合格证，说明书及有关部门的生产检测报告，且可出具所用产品的售后服务支持承诺，所有产品质保三年以。2,对于整个智能化工程的工程质

45、量（包含施工，线路及系统正常运行）我们承诺质保两年，且出具公安厅二级施工资质和技术人员从业证/公安部门标准培训认证书。售后承诺：1 .技术支持与服务在有关系统设备到货前，我们将指派专门人员前往用户现场，做好设备安装的先期准备工作，以使系统设备运行在一个良好的工作环境，并将与用户协调有关系统的安装调试工作。在系统设备到货后，我们的有关人员将与用户一起对设备进行检查验收，并实施现场的安装调试工作，以便及时解决万一在发货过程中存在的差错。对于用户的专业人员我们将进行技术培训，使其熟悉系统运行环境，并对设备的性能和使用方法有详细的了解。作为技术支持重要部分，我们还将为用户提供最佳的系统升级服务，并确保

46、技术的先进性与应用适用发展趋势；随时能够为用户提供系统的扩展能力，以满足用户日益发展的要求；升级后的系统有良好的性能价格比。2 .电话支持服务客户的系统管理员或系统管理维护人员随时可与我公司直接电话联系，由我们的工程师和软件工程师通过电话向用户提供专业的技术咨询，以最快的速度解决用户网络系统中出现的问题，1、每周7*12小时电话相应2、工作日内2小时现场支持3、非主要设备故障的1工作日内修复3 .现场维护服务当我们的工程师通过电话无法及时排除问题时，我们会迅速派遣工程师并带所需一切工具来到现场进行维护工作，直到所有问题被解决为止。4 .设备维修服务自终验合格之日起一年内对该系统提供免费维护、维

47、修、更换（非正常损坏除外）。我们对免费维护期内的系统设备提供现场维护和更换服务，对后续保用服务合同内指定的所有设备提供保修和保养服务。5 .技术培训、支持服务根据客户的需要，我公司将客户相关技术人员进行全面的技术培训，达到全面理解系统的功能和相关技术、并且可以独立进行安装配置、日常使用维持、一般故障诊断和修复等工作之目的。有关具体的培训内容包括：系统的体系结构及相关技术；系统的安装调试；系统管理员和用户培训。我们会指定一到两名工程师负责指定用户的维护工作，这样，用户的维护请求可以得到最快的响应，能更快地提出建议并解决问题。6 .保修登记系统验收合格后，我们会建立完整的用户系统设备配置及免费维护

48、档案，以便随时查阅用户系统的原始维护记录，为系统的维护提供参考资料。第七节、工程工期承诺和安全承诺书一，工期承诺：我方承诺，本工程工期根据土建部分及硬化程度而同步进行，可在贵方规定的工期内,保质保量的完成系统工程，二，安全承诺书：安全包括人身安全和设备运行安全，这就要求在施工过程中要时刻注意安全，在班前对施工人员进行安全教育，要求施工人员严格遵守安全操作规范，施工中对电缆电线的连接、接地及各项通电实验都要一丝不苟，严格按照施工图、施工规范和产品说明书的规定进行，确保产品安全及运行安全和施工现场的防火安全教育等1、 我公司现场施工人员全部为公司正式员工，政治上绝对可靠。2、 凡进入工地的施工人员

49、必须配戴安全帽；用电工具必须配备漏电保护器。3、 派专人监督施工现场的组织纪律，施工人员必须佩戴胸卡。4、 必须保证施工完毕的项目满足厂区厂房的整体装修效果，已达到优良工程标准。5、 在工地上因我方施工人员所造成的我方人员安全事故均由我方负责。第八节、工程施工组织计划书1、系统实施目标首先，在系统设计上要具有合理科学的设计方案和系统配置，这是保证工程质量的先决条件。我司？合肥卓盛智能技术有限公司？有多员经验丰富的技术人员，确保工程的采购及施工方案设计合理、系统配置先进。其次，在工程管理和施工上，我司？合肥卓盛智能技术有限公司？具有一整套的工程质量保证体系。在系统方案确定后，我方将出具规范的施工
